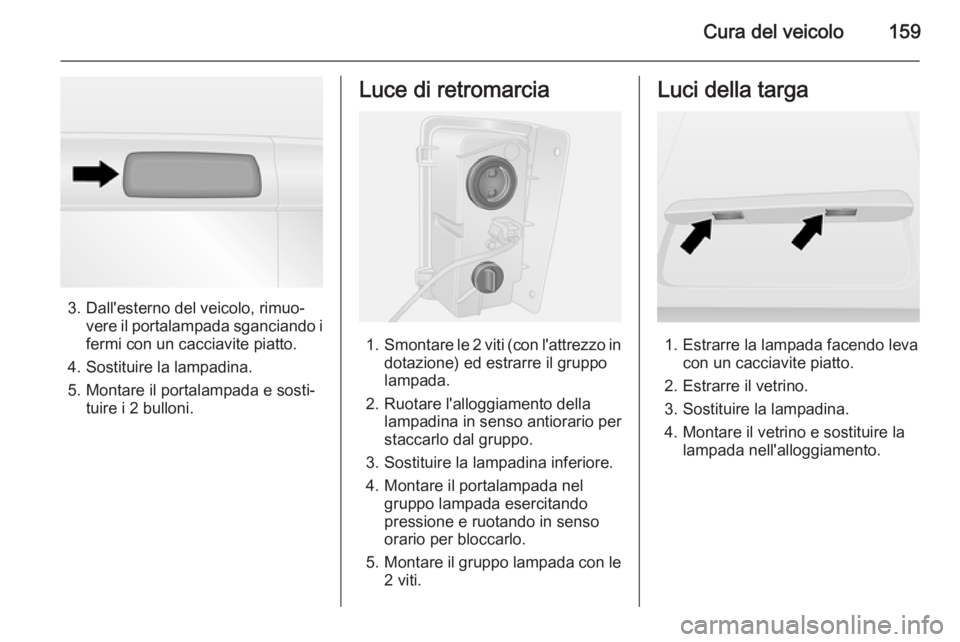

Cura del veicolo159
3. Dall'esterno del veicolo, rimuo‐vere il portalampada sganciando i
fermi con un cacciavite piatto.
4. Sostituire la lampadina.
5. Montare il portalampada e sosti‐ tuire i 2 bulloni.
Luce di retromarcia
1. Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina inferiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.
Luci della targa
1. Estrarre la lampada facendo leva con un cacciavite piatto.
2. Estrarre il vetrino.
3. Sostituire la lampadina.
4. Montare il vetrino e sostituire la lampada nell'alloggiamento.

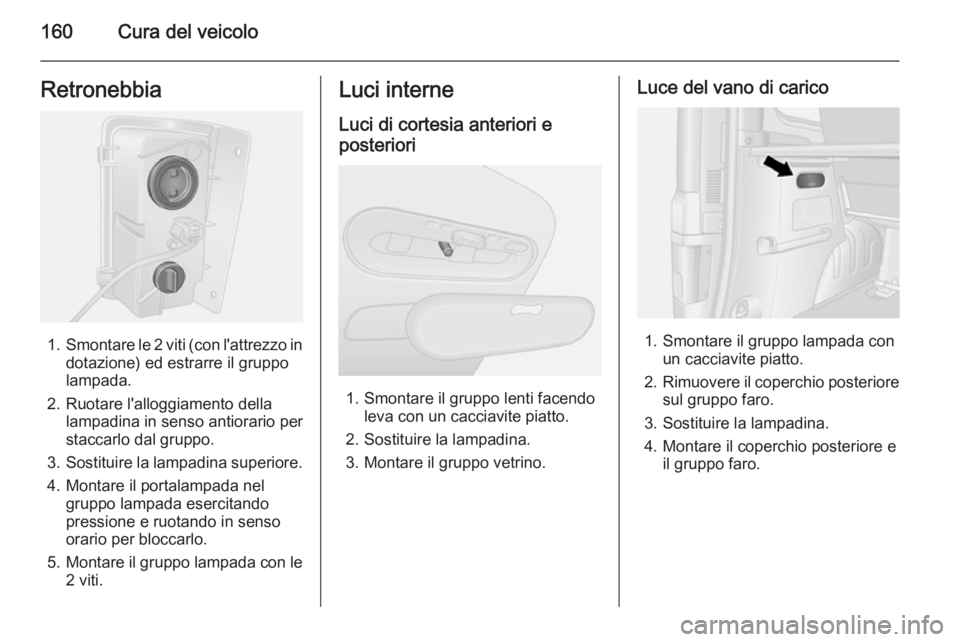

160Cura del veicoloRetronebbia
1.Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina superiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.
Luci interne
Luci di cortesia anteriori e
posteriori
1. Smontare il gruppo lenti facendo leva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Luce del vano di carico
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Rimuovere il coperchio posteriore
sul gruppo faro.
3. Sostituire la lampadina.
4. Montare il coperchio posteriore e il gruppo faro.

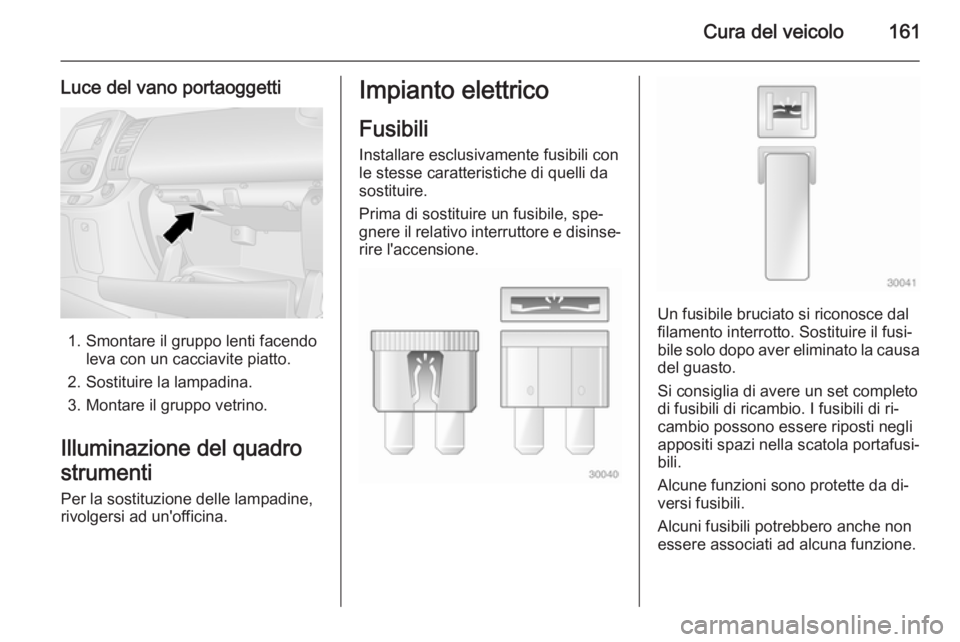

Cura del veicolo161
Luce del vano portaoggetti
1. Smontare il gruppo lenti facendoleva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Si consiglia di avere un set completo di fusibili di ricambio. I fusibili di ri‐
cambio possono essere riposti negli
appositi spazi nella scatola portafusi‐
bili.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

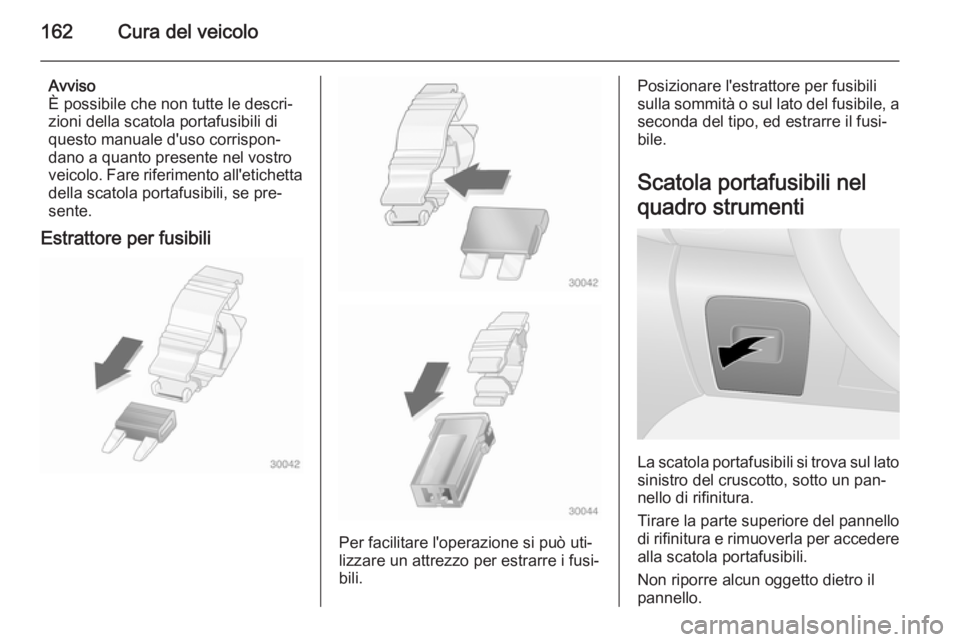

162Cura del veicolo
Avviso
È possibile che non tutte le descri‐ zioni della scatola portafusibili di
questo manuale d'uso corrispon‐
dano a quanto presente nel vostro
veicolo. Fare riferimento all'etichetta della scatola portafusibili, se pre‐
sente.
Estrattore per fusibili
Per facilitare l'operazione si può uti‐
lizzare un attrezzo per estrarre i fusi‐
bili.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova sul lato sinistro del cruscotto, sotto un pan‐
nello di rifinitura.
Tirare la parte superiore del pannello
di rifinitura e rimuoverla per accedere
alla scatola portafusibili.
Non riporre alcun oggetto dietro il
pannello.

Cura del veicolo163
Alcuni circuiti sono protetti da diversi
fusibili.

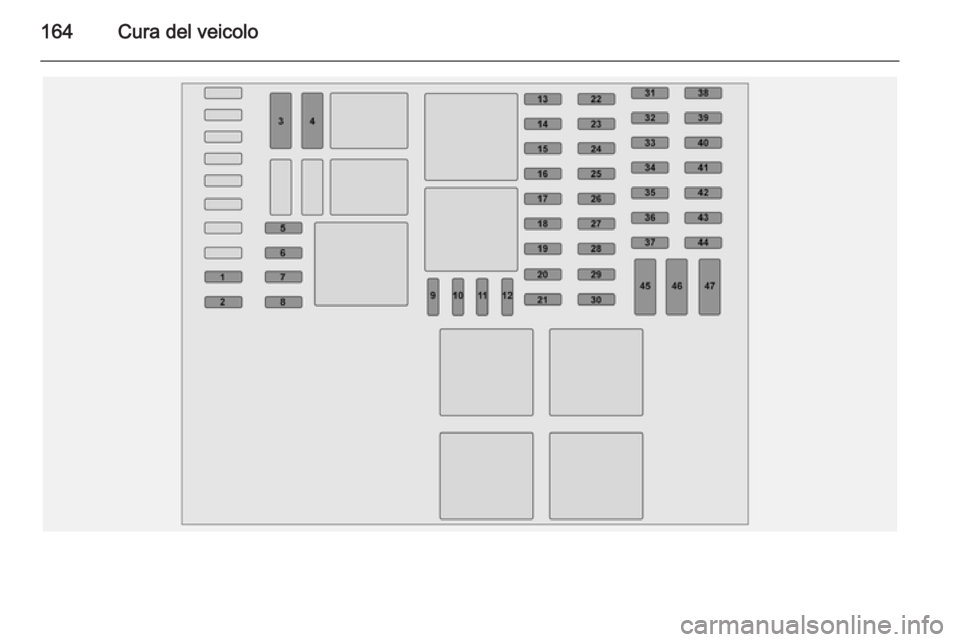

164Cura del veicolo

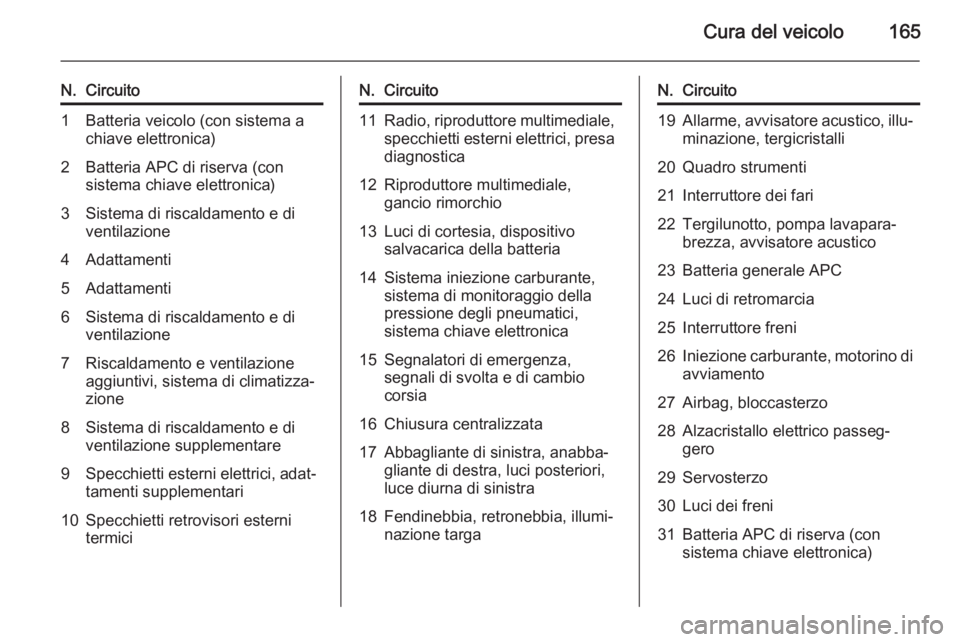

Cura del veicolo165
N.Circuito1Batteria veicolo (con sistema a
chiave elettronica)2Batteria APC di riserva (con
sistema chiave elettronica)3Sistema di riscaldamento e di
ventilazione4Adattamenti5Adattamenti6Sistema di riscaldamento e di
ventilazione7Riscaldamento e ventilazione
aggiuntivi, sistema di climatizza‐ zione8Sistema di riscaldamento e di
ventilazione supplementare9Specchietti esterni elettrici, adat‐
tamenti supplementari10Specchietti retrovisori esterni
termiciN.Circuito11Radio, riproduttore multimediale,
specchietti esterni elettrici, presa diagnostica12Riproduttore multimediale,
gancio rimorchio13Luci di cortesia, dispositivo
salvacarica della batteria14Sistema iniezione carburante,
sistema di monitoraggio della
pressione degli pneumatici,
sistema chiave elettronica15Segnalatori di emergenza,
segnali di svolta e di cambio
corsia16Chiusura centralizzata17Abbagliante di sinistra, anabba‐
gliante di destra, luci posteriori,
luce diurna di sinistra18Fendinebbia, retronebbia, illumi‐
nazione targaN.Circuito19Allarme, avvisatore acustico, illu‐ minazione, tergicristalli20Quadro strumenti21Interruttore dei fari22Tergilunotto, pompa lavapara‐
brezza, avvisatore acustico23Batteria generale APC24Luci di retromarcia25Interruttore freni26Iniezione carburante, motorino di
avviamento27Airbag, bloccasterzo28Alzacristallo elettrico passeg‐
gero29Servosterzo30Luci dei freni31Batteria APC di riserva (con
sistema chiave elettronica)

166Cura del veicolo

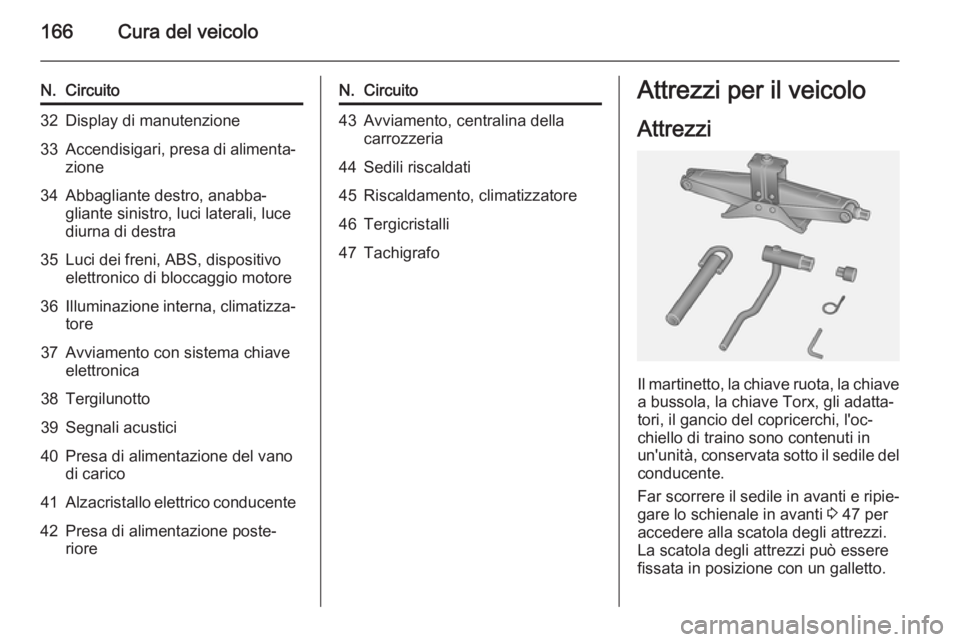

N.Circuito32Display di manutenzione33Accendisigari, presa di alimenta‐
zione34Abbagliante destro, anabba‐
gliante sinistro, luci laterali, luce
diurna di destra35Luci dei freni, ABS, dispositivo
elettronico di bloccaggio motore36Illuminazione interna, climatizza‐ tore37Avviamento con sistema chiave
elettronica38Tergilunotto39Segnali acustici40Presa di alimentazione del vano
di carico41Alzacristallo elettrico conducente42Presa di alimentazione poste‐
rioreN.Circuito43Avviamento, centralina della
carrozzeria44Sedili riscaldati45Riscaldamento, climatizzatore46Tergicristalli47TachigrafoAttrezzi per il veicolo
Attrezzi
Il martinetto, la chiave ruota, la chiave
a bussola, la chiave Torx, gli adatta‐
tori, il gancio del copricerchi, l'oc‐
chiello di traino sono contenuti in
un'unità, conservata sotto il sedile del conducente.
Far scorrere il sedile in avanti e ripie‐
gare lo schienale in avanti 3 47 per
accedere alla scatola degli attrezzi. La scatola degli attrezzi può essere
fissata in posizione con un galletto.

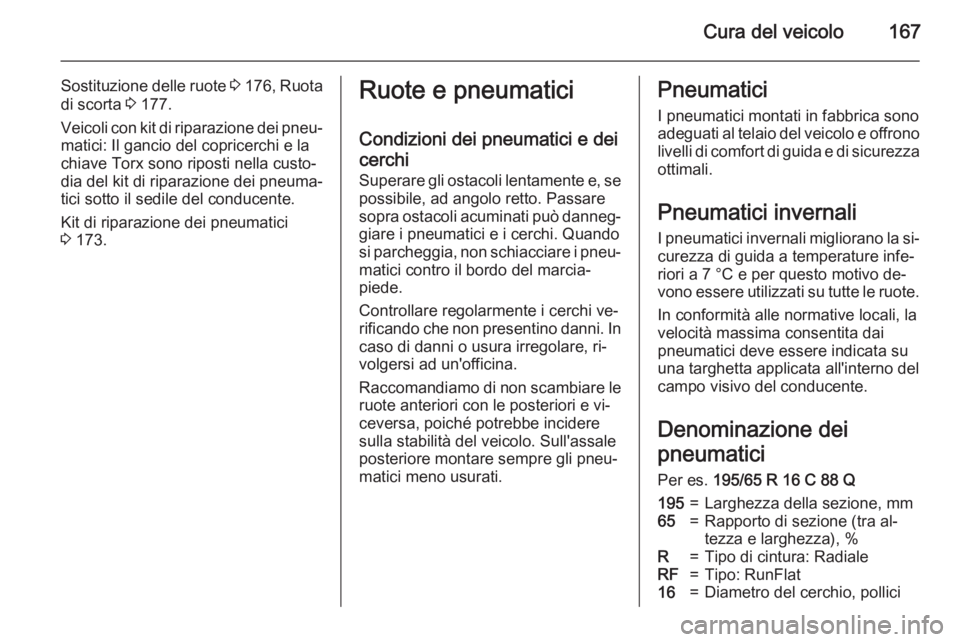

Cura del veicolo167
Sostituzione delle ruote 3 176 , Ruota
di scorta 3 177.
Veicoli con kit di riparazione dei pneu‐ matici: Il gancio del copricerchi e la
chiave Torx sono riposti nella custo‐
dia del kit di riparazione dei pneuma‐
tici sotto il sedile del conducente.
Kit di riparazione dei pneumatici
3 173.Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Raccomandiamo di non scambiare le
ruote anteriori con le posteriori e vi‐
ceversa, poiché potrebbe incidere sulla stabilità del veicolo. Sull'assaleposteriore montare sempre gli pneu‐
matici meno usurati.Pneumatici
I pneumatici montati in fabbrica sono
adeguati al telaio del veicolo e offrono livelli di comfort di guida e di sicurezza
ottimali.
Pneumatici invernali
I pneumatici invernali migliorano la si‐ curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità alle normative locali, la
velocità massima consentita dai
pneumatici deve essere indicata su
una targhetta applicata all'interno del
campo visivo del conducente.
Denominazione dei
pneumatici
Per es. 195/65 R 16 C 88 Q195=Larghezza della sezione, mm65=Rapporto di sezione (tra al‐
tezza e larghezza), %R=Tipo di cintura: RadialeRF=Tipo: RunFlat16=Diametro del cerchio, pollici

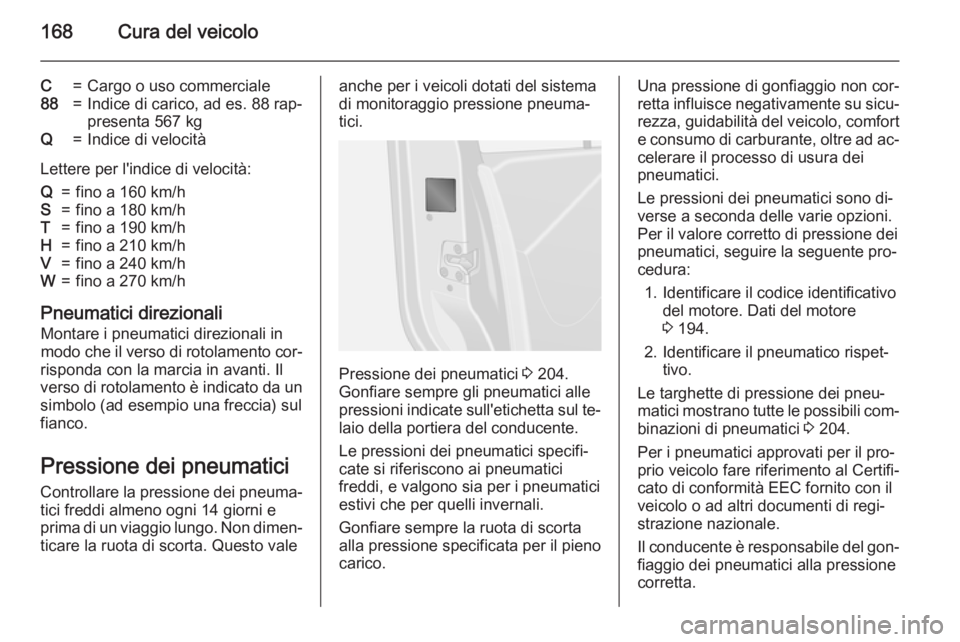

168Cura del veicolo
C=Cargo o uso commerciale88=Indice di carico, ad es. 88 rap‐
presenta 567 kgQ=Indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pneumatici direzionali
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐
risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 204.
Gonfiare sempre gli pneumatici alle
pressioni indicate sull'etichetta sul te‐
laio della portiera del conducente.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 194.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 204.
Per i pneumatici approvati per il pro‐ prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.
