OPEL VIVARO B 2016.5 Priručnik za vlasnika (in Croatian)

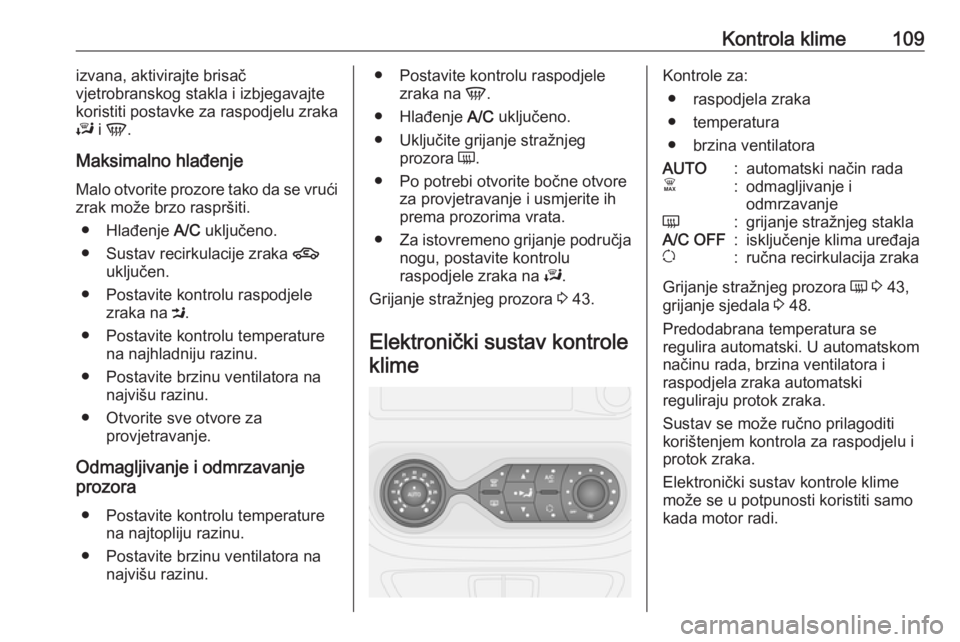

Kontrola klime109izvana, aktivirajte brisač
vjetrobranskog stakla i izbjegavajte
koristiti postavke za raspodjelu zraka
J i V .
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući zrak može brzo raspršiti.
● Hlađenje A/C uključeno.
● Sustav recirkulacije zraka 4
uključen.
● Postavite kontrolu raspodjele zraka na M.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.● Postavite kontrolu raspodjele
zraka na V.
● Hlađenje A/C uključeno.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.
Grijanje stražnjeg prozora 3 43.
Elektronički sustav kontrole
klimeKontrole za: ● raspodjela zraka
● temperatura
● brzina ventilatoraAUTO:automatski način radaÊ:odmagljivanje i
odmrzavanjeÜ:grijanje stražnjeg staklaA/C OFF:isključenje klima uređajau:ručna recirkulacija zraka
Grijanje stražnjeg prozora Ü 3 43,
grijanje sjedala 3 48.
Predodabrana temperatura se
regulira automatski. U automatskom
načinu rada, brzina ventilatora i
raspodjela zraka automatski
reguliraju protok zraka.
Sustav se može ručno prilagoditi
korištenjem kontrola za raspodjelu i
protok zraka.
Elektronički sustav kontrole klime
može se u potpunosti koristiti samo
kada motor radi.

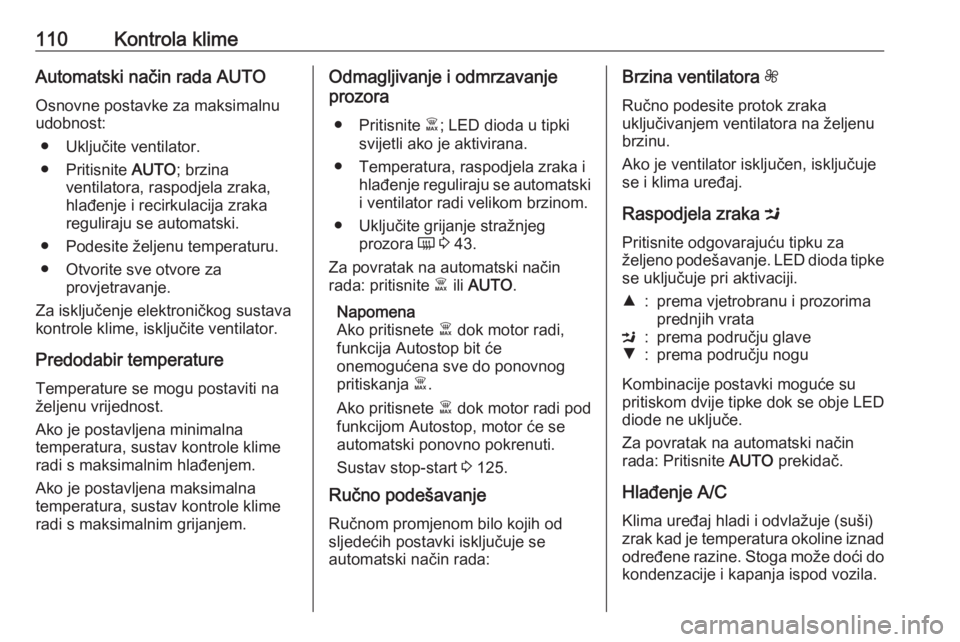

110Kontrola klimeAutomatski način rada AUTOOsnovne postavke za maksimalnu
udobnost:
● Uključite ventilator.
● Pritisnite AUTO; brzina
ventilatora, raspodjela zraka,
hlađenje i recirkulacija zraka
reguliraju se automatski.
● Podesite željenu temperaturu.
● Otvorite sve otvore za provjetravanje.
Za isključenje elektroničkog sustava
kontrole klime, isključite ventilator.
Predodabir temperature Temperature se mogu postaviti na
željenu vrijednost.
Ako je postavljena minimalna
temperatura, sustav kontrole klime
radi s maksimalnim hlađenjem.
Ako je postavljena maksimalna
temperatura, sustav kontrole klime
radi s maksimalnim grijanjem.Odmagljivanje i odmrzavanje
prozora
● Pritisnite Ê; LED dioda u tipki
svijetli ako je aktivirana.
● Temperatura, raspodjela zraka i hlađenje reguliraju se automatski
i ventilator radi velikom brzinom.
● Uključite grijanje stražnjeg prozora Ü 3 43.
Za povratak na automatski način rada: pritisnite Ê ili AUTO .
Napomena
Ako pritisnete Ê dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja Ê.
Ako pritisnete Ê dok motor radi pod
funkcijom Autostop, motor će se automatski ponovno pokrenuti.
Sustav stop-start 3 125.
Ručno podešavanje
Ručnom promjenom bilo kojih od
sljedećih postavki isključuje se
automatski način rada:Brzina ventilatora Z
Ručno podesite protok zraka
uključivanjem ventilatora na željenu
brzinu.
Ako je ventilator isključen, isključuje
se i klima uređaj.
Raspodjela zraka M
Pritisnite odgovarajuću tipku za
željeno podešavanje. LED dioda tipke se uključuje pri aktivaciji.R:prema vjetrobranu i prozorima
prednjih vrataM:prema području glaveS:prema području nogu
Kombinacije postavki moguće su
pritiskom dvije tipke dok se obje LED
diode ne uključe.
Za povratak na automatski način
rada: Pritisnite AUTO prekidač.
Hlađenje A/C
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.

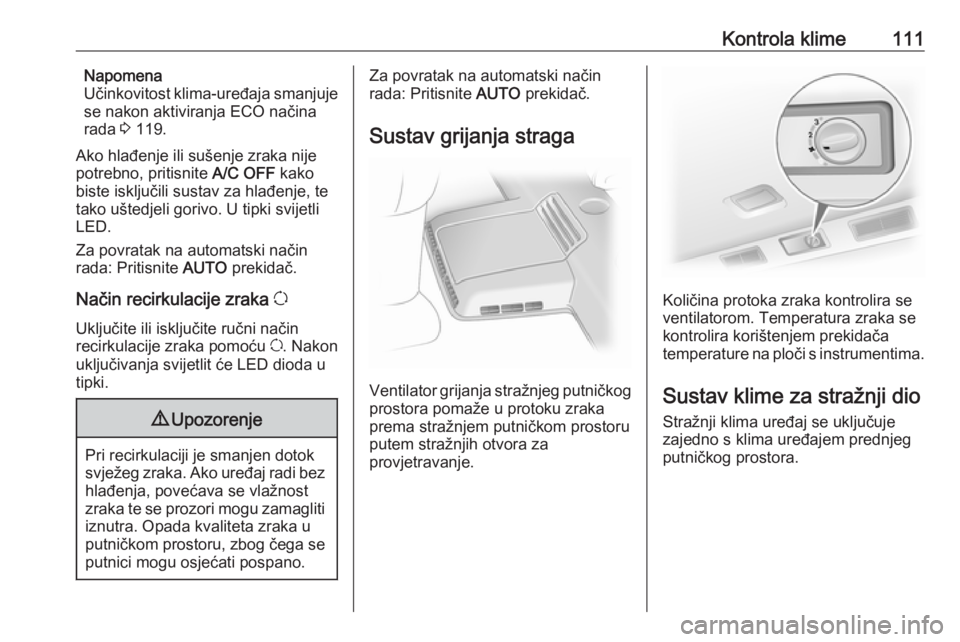

Kontrola klime111Napomena
Učinkovitost klima-uređaja smanjuje
se nakon aktiviranja ECO načina
rada 3 119.
Ako hlađenje ili sušenje zraka nije potrebno, pritisnite A/C OFF kako
biste isključili sustav za hlađenje, te
tako uštedjeli gorivo. U tipki svijetli
LED.
Za povratak na automatski način
rada: Pritisnite AUTO prekidač.
Način recirkulacije zraka u
Uključite ili isključite ručni način
recirkulacije zraka pomoću u. Nakon
uključivanja svijetlit će LED dioda u
tipki.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Za povratak na automatski načinrada: Pritisnite AUTO prekidač.
Sustav grijanja straga
Ventilator grijanja stražnjeg putničkog prostora pomaže u protoku zraka
prema stražnjem putničkom prostoru
putem stražnjih otvora za
provjetravanje.
Količina protoka zraka kontrolira se
ventilatorom. Temperatura zraka se
kontrolira korištenjem prekidača
temperature na ploči s instrumentima.
Sustav klime za stražnji dio Stražnji klima uređaj se uključuje
zajedno s klima uređajem prednjeg
putničkog prostora.

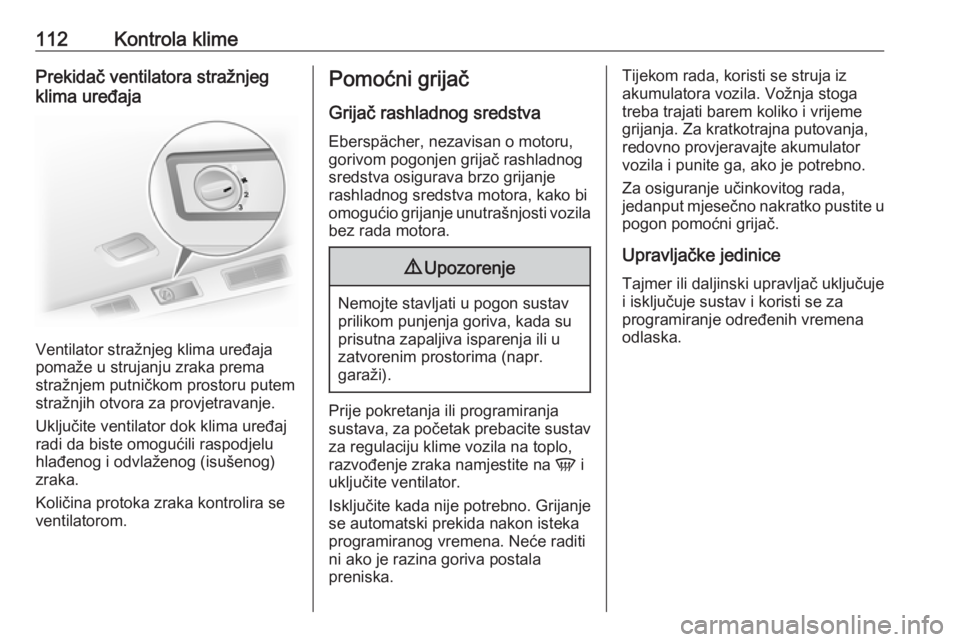

112Kontrola klimePrekidač ventilatora stražnjeg
klima uređaja
Ventilator stražnjeg klima uređaja
pomaže u strujanju zraka prema
stražnjem putničkom prostoru putem
stražnjih otvora za provjetravanje.
Uključite ventilator dok klima uređaj
radi da biste omogućili raspodjelu
hlađenog i odvlaženog (isušenog)
zraka.
Količina protoka zraka kontrolira se
ventilatorom.
Pomoćni grijač
Grijač rashladnog sredstva
Eberspächer, nezavisan o motoru,
gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila
bez rada motora.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Prije pokretanja ili programiranja sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo,
razvođenje zraka namjestite na V i
uključite ventilator.
Isključite kada nije potrebno. Grijanje
se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga
treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice
Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.

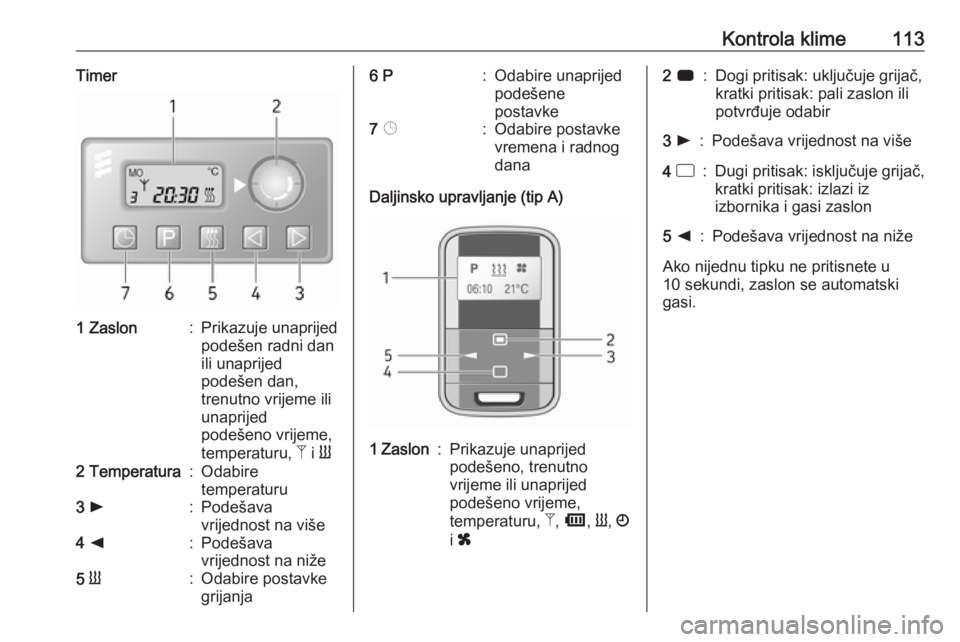

Kontrola klime113Timer1 Zaslon:Prikazuje unaprijed
podešen radni dan
ili unaprijed
podešen dan,
trenutno vrijeme ili
unaprijed
podešeno vrijeme,
temperaturu, Z i Y2 Temperatura:Odabire
temperaturu3 l:Podešava
vrijednost na više4 k:Podešava
vrijednost na niže5 Y:Odabire postavke
grijanja6 P:Odabire unaprijed
podešene
postavke7 Þ:Odabire postavke
vremena i radnog
dana
Daljinsko upravljanje (tip A)
1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x2 7:Dogi pritisak: uključuje grijač,
kratki pritisak: pali zaslon ili
potvrđuje odabir3 l:Podešava vrijednost na više4 d:Dugi pritisak: isključuje grijač,
kratki pritisak: izlazi iz
izbornika i gasi zaslon5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
10 sekundi, zaslon se automatski
gasi.

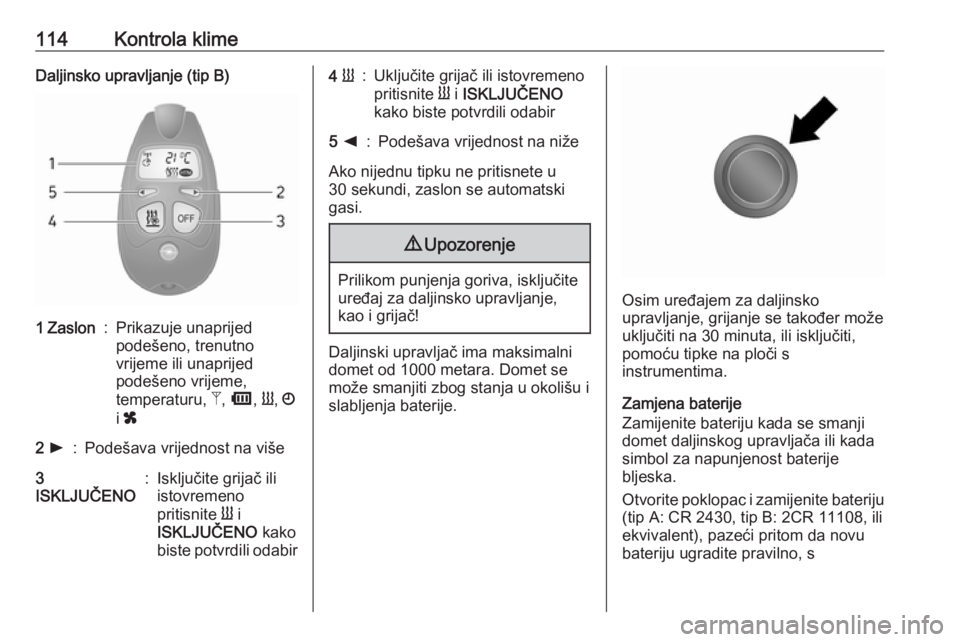

114Kontrola klimeDaljinsko upravljanje (tip B)1 Zaslon:Prikazuje unaprijed
podešeno, trenutno
vrijeme ili unaprijed
podešeno vrijeme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Podešava vrijednost na više3
ISKLJUČENO:Isključite grijač ili
istovremeno
pritisnite Y i
ISKLJUČENO kako
biste potvrdili odabir4 Y:Uključite grijač ili istovremeno
pritisnite Y i ISKLJUČENO
kako biste potvrdili odabir5 k:Podešava vrijednost na niže
Ako nijednu tipku ne pritisnete u
30 sekundi, zaslon se automatski
gasi.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Daljinski upravljač ima maksimalni
domet od 1000 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Osim uređajem za daljinsko
upravljanje, grijanje se također može
uključiti na 30 minuta, ili isključiti,
pomoću tipke na ploči s
instrumentima.
Zamjena baterije
Zamijenite bateriju kada se smanji domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac i zamijenite bateriju
(tip A: CR 2430, tip B: 2CR 11108, ili
ekvivalent), pazeći pritom da novu
bateriju ugradite pravilno, s

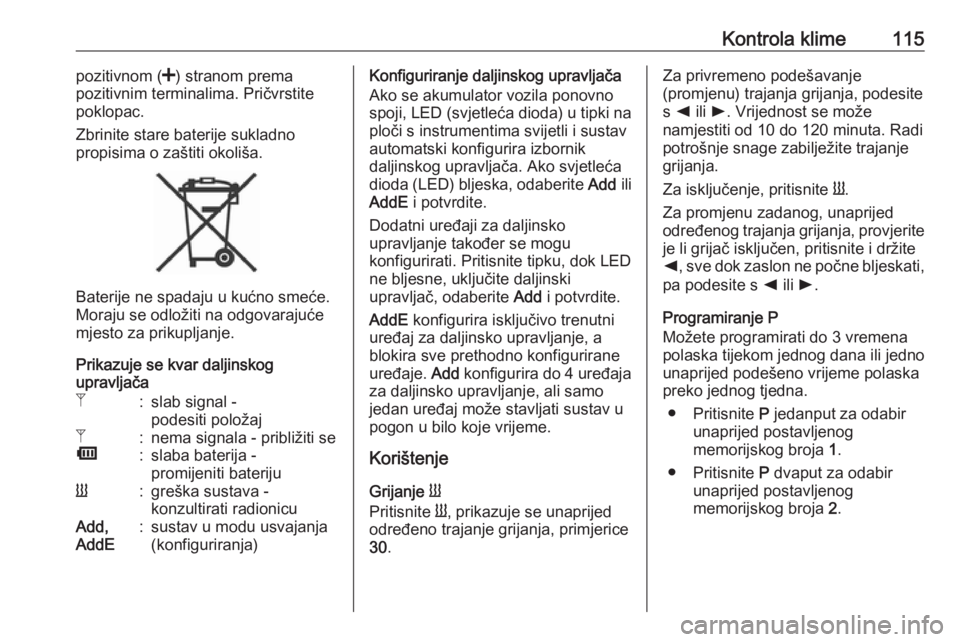

Kontrola klime115pozitivnom (<) stranom prema
pozitivnim terminalima. Pričvrstite
poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Prikazuje se kvar daljinskog
upravljača
Z:slab signal -
podesiti položajZ:nema signala - približiti seÜ:slaba baterija -
promijeniti baterijuY:greška sustava -
konzultirati radionicuAdd,
AddE:sustav u modu usvajanja
(konfiguriranja)Konfiguriranje daljinskog upravljača
Ako se akumulator vozila ponovno spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako svjetleća
dioda (LED) bljeska, odaberite Add ili
AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do 4 uređaja
za daljinsko upravljanje, ali samo jedan uređaj može stavljati sustav u
pogon u bilo koje vrijeme.
Korištenje
Grijanje Y
Pritisnite Y, prikazuje se unaprijed
određeno trajanje grijanja, primjerice 30 .Za privremeno podešavanje
(promjenu) trajanja grijanja, podesite
s k ili l. Vrijednost se može
namjestiti od 10 do 120 minuta. Radi
potrošnje snage zabilježite trajanje
grijanja.
Za isključenje, pritisnite Y.
Za promjenu zadanog, unaprijed
određenog trajanja grijanja, provjerite
je li grijač isključen, pritisnite i držite
k , sve dok zaslon ne počne bljeskati,
pa podesite s k ili l.
Programiranje P
Možete programirati do 3 vremena
polaska tijekom jednog dana ili jedno
unaprijed podešeno vrijeme polaska
preko jednog tjedna.
● Pritisnite P jedanput za odabir
unaprijed postavljenog
memorijskog broja 1.
● Pritisnite P dvaput za odabir
unaprijed postavljenog
memorijskog broja 2.

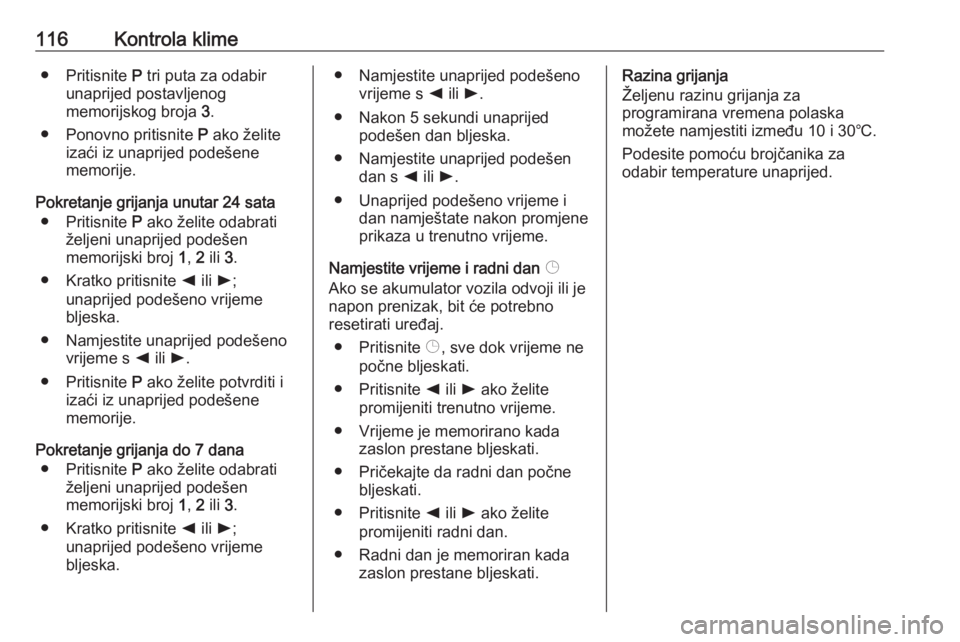

116Kontrola klime● Pritisnite P tri puta za odabir
unaprijed postavljenog
memorijskog broja 3.
● Ponovno pritisnite P ako želite
izaći iz unaprijed podešene
memorije.
Pokretanje grijanja unutar 24 sata ● Pritisnite P ako želite odabrati
željeni unaprijed podešen
memorijski broj 1, 2 ili 3.
● Kratko pritisnite k ili l;
unaprijed podešeno vrijeme
bljeska.
● Namjestite unaprijed podešeno vrijeme s k ili l.
● Pritisnite P ako želite potvrditi i
izaći iz unaprijed podešene
memorije.
Pokretanje grijanja do 7 dana ● Pritisnite P ako želite odabrati
željeni unaprijed podešen
memorijski broj 1, 2 ili 3.
● Kratko pritisnite k ili l;
unaprijed podešeno vrijeme
bljeska.● Namjestite unaprijed podešeno vrijeme s k ili l.
● Nakon 5 sekundi unaprijed podešen dan bljeska.
● Namjestite unaprijed podešen dan s k ili l.
● Unaprijed podešeno vrijeme i dan namještate nakon promjene
prikaza u trenutno vrijeme.
Namjestite vrijeme i radni dan Þ
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.
● Pritisnite Þ, sve dok vrijeme ne
počne bljeskati.
● Pritisnite k ili l ako želite
promijeniti trenutno vrijeme.
● Vrijeme je memorirano kada zaslon prestane bljeskati.
● Pričekajte da radni dan počne bljeskati.
● Pritisnite k ili l ako želite
promijeniti radni dan.
● Radni dan je memoriran kada zaslon prestane bljeskati.Razina grijanja
Željenu razinu grijanja za
programirana vremena polaska
možete namjestiti između 10 i 30℃.
Podesite pomoću brojčanika za
odabir temperature unaprijed.

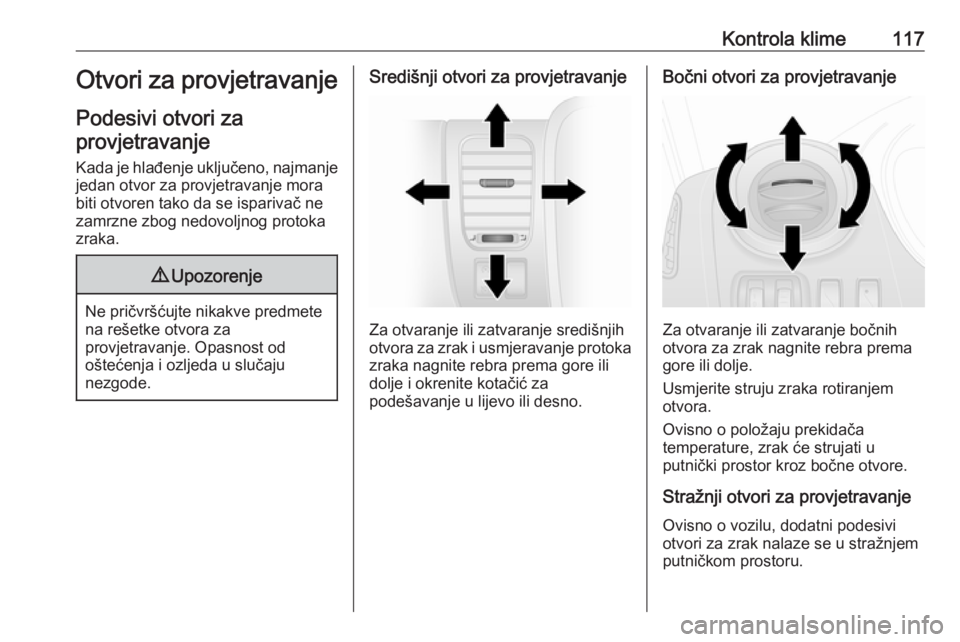

Kontrola klime117Otvori za provjetravanje
Podesivi otvori za provjetravanje
Kada je hlađenje uključeno, najmanje
jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
zamrzne zbog nedovoljnog protoka
zraka.9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Središnji otvori za provjetravanje
Za otvaranje ili zatvaranje središnjih
otvora za zrak i usmjeravanje protoka zraka nagnite rebra prema gore ili
dolje i okrenite kotačić za
podešavanje u lijevo ili desno.
Bočni otvori za provjetravanje
Za otvaranje ili zatvaranje bočnih
otvora za zrak nagnite rebra prema
gore ili dolje.
Usmjerite struju zraka rotiranjem
otvora.
Ovisno o položaju prekidača
temperature, zrak će strujati u
putnički prostor kroz bočne otvore.
Stražnji otvori za provjetravanje Ovisno o vozilu, dodatni podesivi
otvori za zrak nalaze se u stražnjem
putničkom prostoru.

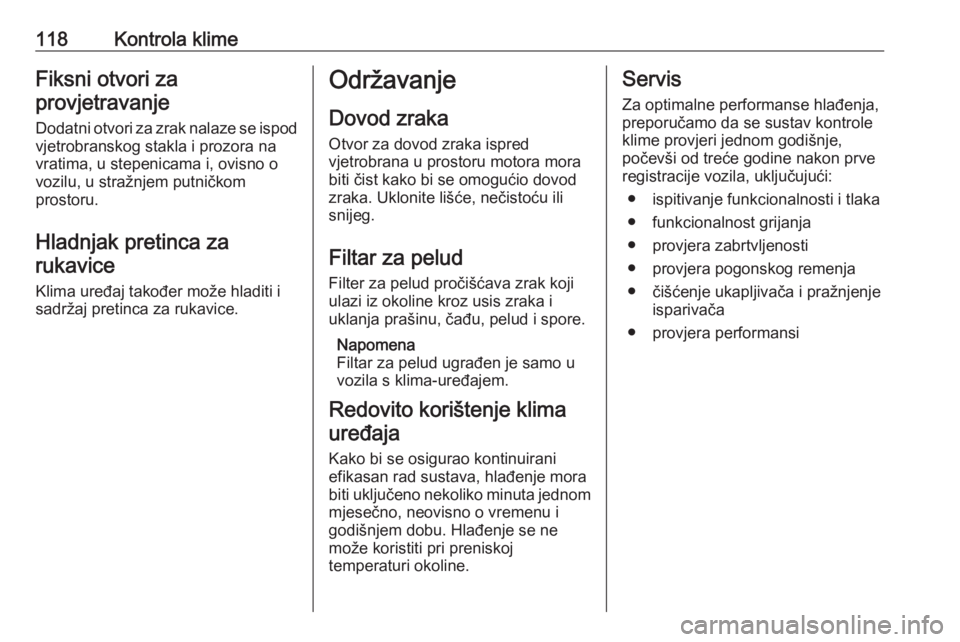

118Kontrola klimeFiksni otvori za
provjetravanje
Dodatni otvori za zrak nalaze se ispod
vjetrobranskog stakla i prozora na
vratima, u stepenicama i, ovisno o
vozilu, u stražnjem putničkom
prostoru.
Hladnjak pretinca za rukavice
Klima uređaj također može hladiti i
sadržaj pretinca za rukavice.Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod
zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud
Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Napomena
Filtar za pelud ugrađen je samo u
vozila s klima-uređajem.
Redovito korištenje klima uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.Servis
Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka
● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja ● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
