OPEL VIVARO B 2016.5 Priručnik za vlasnika (in Croatian)

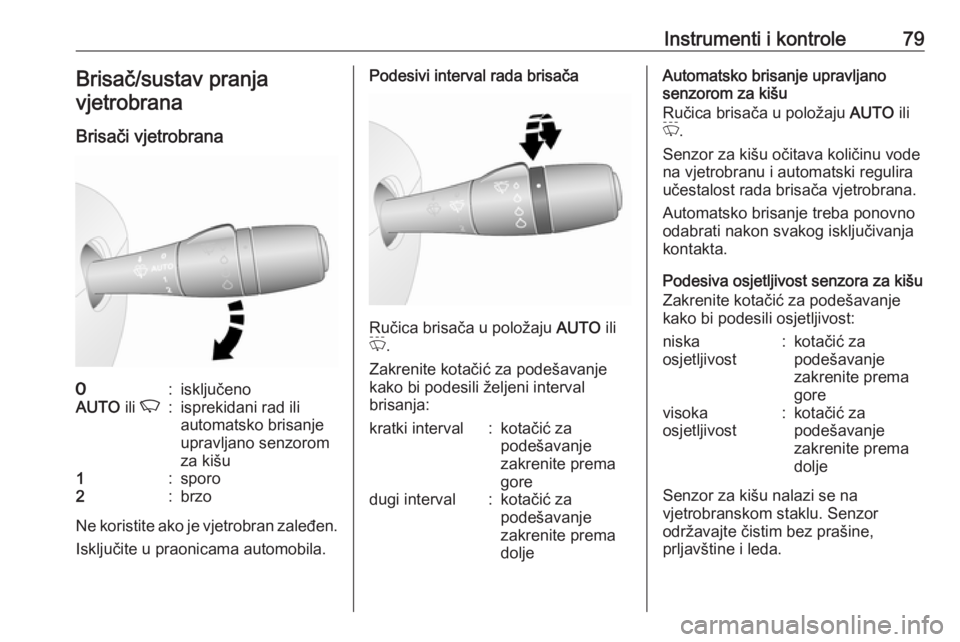

Instrumenti i kontrole79Brisač/sustav pranja
vjetrobrana
Brisači vjetrobrana7:isključenoAUTO ili K:isprekidani rad ili
automatsko brisanje
upravljano senzorom
za kišu1:sporo2:brzo
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Ručica brisača u položaju AUTO ili
P .
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
doljeAutomatsko brisanje upravljano
senzorom za kišu
Ručica brisača u položaju AUTO ili
P .
Senzor za kišu očitava količinu vode
na vjetrobranu i automatski regulira
učestalost rada brisača vjetrobrana.
Automatsko brisanje treba ponovno
odabrati nakon svakog isključivanja kontakta.
Podesiva osjetljivost senzora za kišu
Zakrenite kotačić za podešavanje
kako bi podesili osjetljivost:niska
osjetljivost:kotačić za
podešavanje
zakrenite prema
gorevisoka
osjetljivost:kotačić za
podešavanje
zakrenite prema
dolje
Senzor za kišu nalazi se na
vjetrobranskom staklu. Senzor
održavajte čistim bez prašine,
prljavštine i leda.

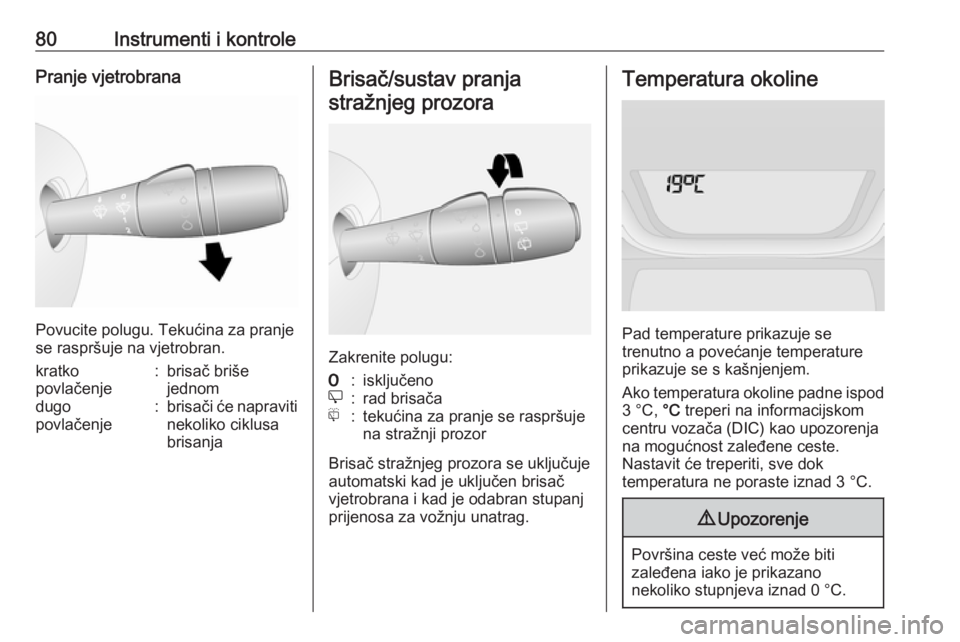

80Instrumenti i kontrolePranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran.
kratko
povlačenje:brisač briše
jednomdugo
povlačenje:brisači će napraviti
nekoliko ciklusa
brisanjaBrisač/sustav pranja
stražnjeg prozora
Zakrenite polugu:
7:isključenoe:rad brisačaf:tekućina za pranje se raspršuje
na stražnji prozor
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature prikazuje se s kašnjenjem.
Ako temperatura okoline padne ispod
3 °C, °C treperi na informacijskom
centru vozača (DIC) kao upozorenja
na mogućnost zaleđene ceste.
Nastavit će treperiti, sve dok
temperatura ne poraste iznad 3 °C.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.

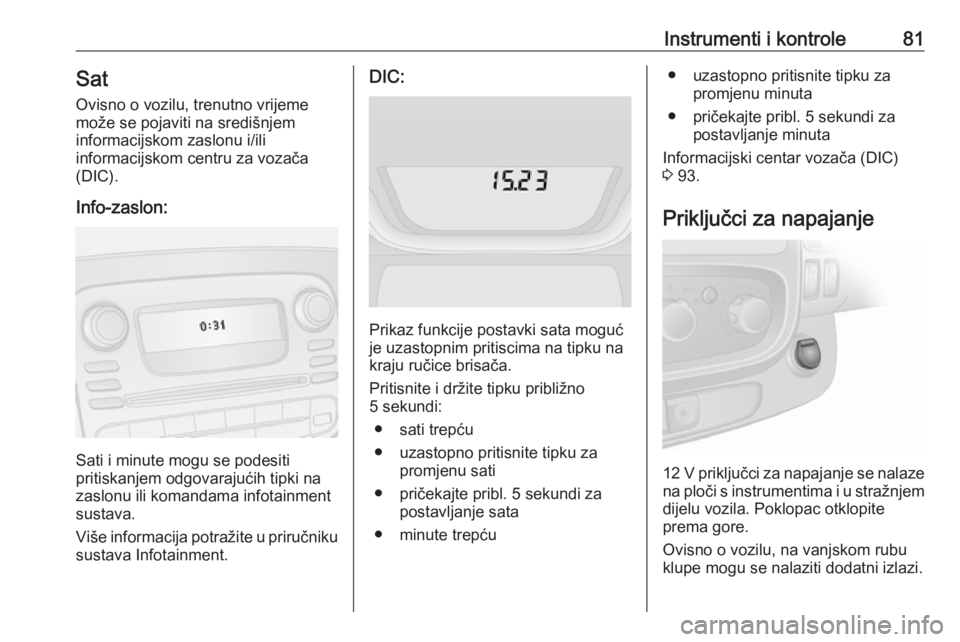

Instrumenti i kontrole81SatOvisno o vozilu, trenutno vrijeme
može se pojaviti na središnjem
informacijskom zaslonu i/ili
informacijskom centru za vozača
(DIC).
Info-zaslon:
Sati i minute mogu se podesiti
pritiskanjem odgovarajućih tipki na
zaslonu ili komandama infotainment
sustava.
Više informacija potražite u priručniku
sustava Infotainment.
DIC:
Prikaz funkcije postavki sata moguć
je uzastopnim pritiscima na tipku na
kraju ručice brisača.
Pritisnite i držite tipku približno
5 sekundi:
● sati trepću
● uzastopno pritisnite tipku za promjenu sati
● pričekajte pribl. 5 sekundi za postavljanje sata
● minute trepću
● uzastopno pritisnite tipku za promjenu minuta
● pričekajte pribl. 5 sekundi za postavljanje minuta
Informacijski centar vozača (DIC)
3 93.
Priključci za napajanje
12 V priključci za napajanje se nalaze na ploči s instrumentima i u stražnjem
dijelu vozila. Poklopac otklopite
prema gore.
Ovisno o vozilu, na vanjskom rubu
klupe mogu se nalaziti dodatni izlazi.

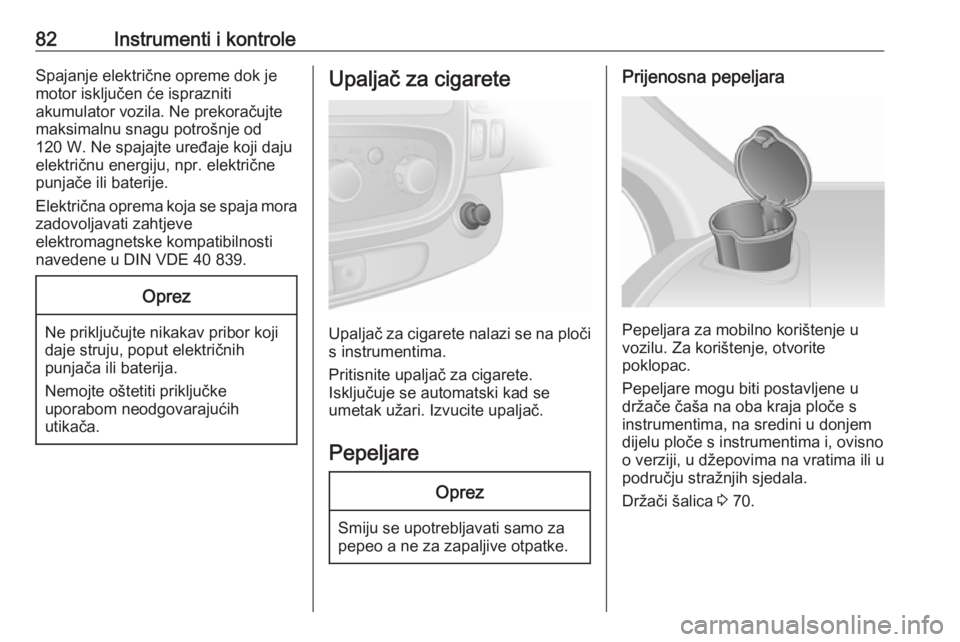

82Instrumenti i kontroleSpajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila. Ne prekoračujte
maksimalnu snagu potrošnje od
120 W. Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Nemojte oštetiti priključke
uporabom neodgovarajućih
utikača.
Upaljač za cigarete
Upaljač za cigarete nalazi se na ploči s instrumentima.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.
Pepeljare mogu biti postavljene u držače čaša na oba kraja ploče s
instrumentima, na sredini u donjem
dijelu ploče s instrumentima i, ovisno
o verziji, u džepovima na vratima ili u
području stražnjih sjedala.
Držači šalica 3 70.

Instrumenti i kontrole83Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Graničnik brzine
Maksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Zvučno upozorenje će se oglasiti na
10 sekundi svakih 40 sekundi ako
vozilo nakratko prekorači postavljenu granicu.
Napomena
U određenim uvjetima (na primjer
veliki nagibi), brzina vozila može prijeći zadanu granicu.
Ograničivač brzine 3 142,
ograničivač brzine tempomata
3 139.Brojač kilometara
Prikazuje zabilježenu udaljenost.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
pojavljuje se na informacijskom
centru vozača (DIC) ispod brojača
kilometara i prikazuje udaljenost
prevaljenu od zadnjeg resetiranja.
Za resetiranje s prikazanim brojačom
dnevno prijeđenih kilometara,
pritisnite i držite prekidač na kraju poluge brisača nekoliko sekundi s

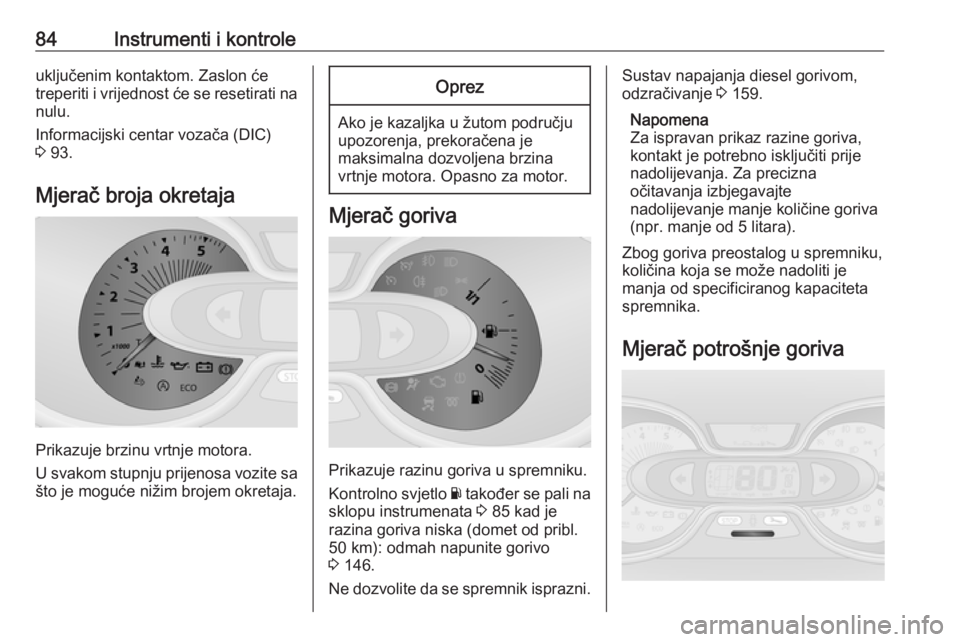

84Instrumenti i kontroleuključenim kontaktom. Zaslon će
treperiti i vrijednost će se resetirati na
nulu.
Informacijski centar vozača (DIC)
3 93.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u žutom području
upozorenja, prekoračena je
maksimalna dozvoljena brzina
vrtnje motora. Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y također se pali na
sklopu instrumenata 3 85 kad je
razina goriva niska (domet od pribl.
50 km): odmah napunite gorivo
3 146.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom, odzračivanje 3 159.
Napomena
Za ispravan prikaz razine goriva,
kontakt je potrebno isključiti prije nadolijevanja. Za precizna
očitavanja izbjegavajte
nadolijevanje manje količine goriva
(npr. manje od 5 litara).
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač potrošnje goriva

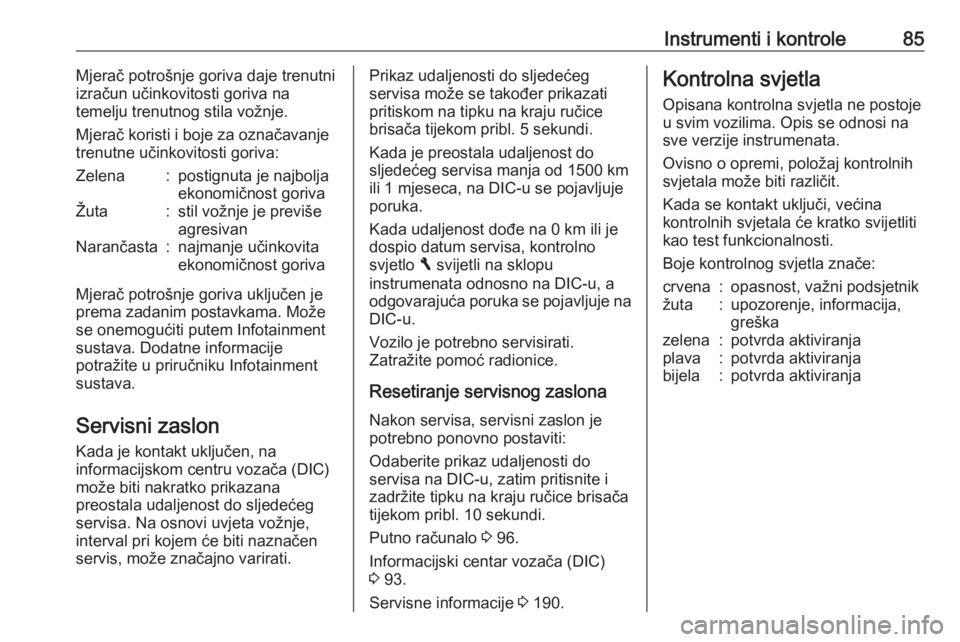

Instrumenti i kontrole85Mjerač potrošnje goriva daje trenutni
izračun učinkovitosti goriva na
temelju trenutnog stila vožnje.
Mjerač koristi i boje za označavanje
trenutne učinkovitosti goriva:Zelena:postignuta je najbolja
ekonomičnost gorivaŽuta:stil vožnje je previše
agresivanNarančasta:najmanje učinkovita
ekonomičnost goriva
Mjerač potrošnje goriva uključen je prema zadanim postavkama. Može
se onemogućiti putem Infotainment
sustava. Dodatne informacije
potražite u priručniku Infotainment
sustava.
Servisni zaslon
Kada je kontakt uključen, na
informacijskom centru vozača (DIC)
može biti nakratko prikazana
preostala udaljenost do sljedećeg
servisa. Na osnovi uvjeta vožnje,
interval pri kojem će biti naznačen
servis, može značajno varirati.
Prikaz udaljenosti do sljedećeg
servisa može se također prikazati
pritiskom na tipku na kraju ručice
brisača tijekom pribl. 5 sekundi.
Kada je preostala udaljenost do
sljedećeg servisa manja od 1500 km
ili 1 mjeseca, na DIC-u se pojavljuje
poruka.
Kada udaljenost dođe na 0 km ili je
dospio datum servisa, kontrolno
svjetlo F svijetli na sklopu
instrumenata odnosno na DIC-u, a
odgovarajuća poruka se pojavljuje na DIC-u.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona
Nakon servisa, servisni zaslon je
potrebno ponovno postaviti:
Odaberite prikaz udaljenosti do
servisa na DIC-u, zatim pritisnite i
zadržite tipku na kraju ručice brisača
tijekom pribl. 10 sekundi.
Putno računalo 3 96.
Informacijski centar vozača (DIC)
3 93.
Servisne informacije 3 190.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

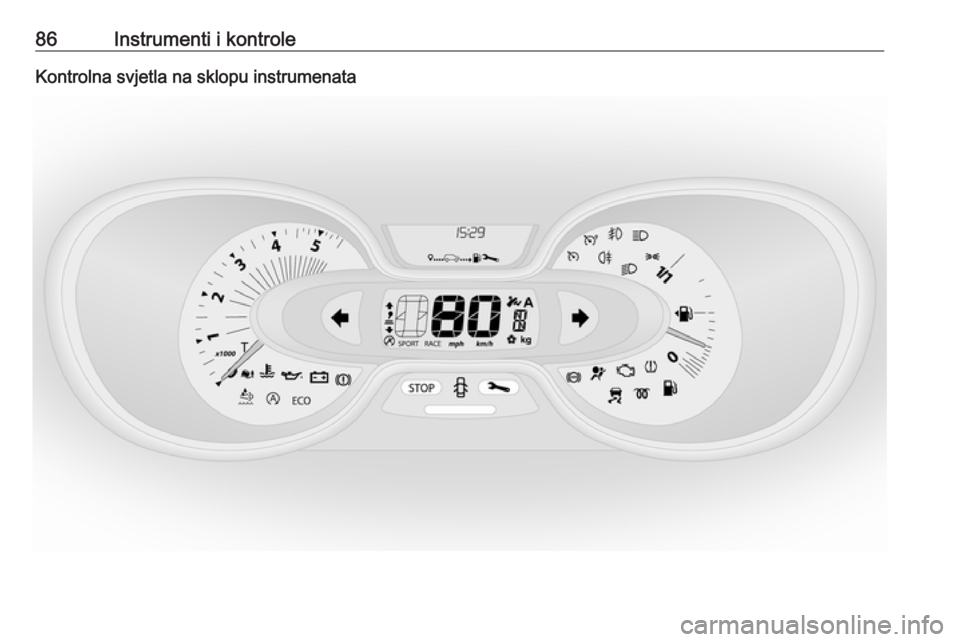

86Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

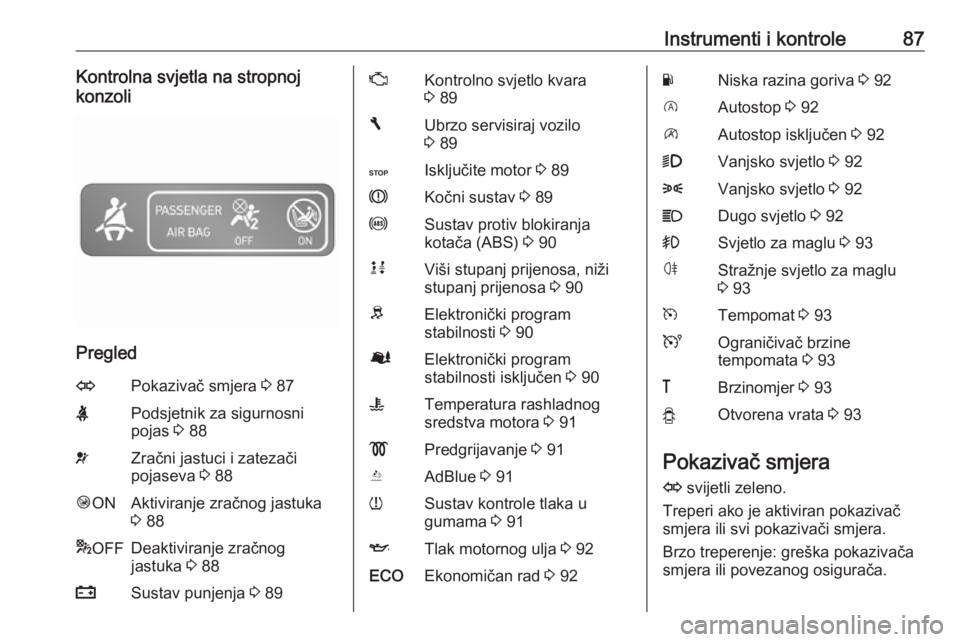

Instrumenti i kontrole87Kontrolna svjetla na stropnoj
konzoli
Pregled
OPokazivač smjera 3 87XPodsjetnik za sigurnosni
pojas 3 88vZračni jastuci i zatezači
pojaseva 3 88Ó ONAktiviranje zračnog jastuka
3 88* OFFDeaktiviranje zračnog
jastuka 3 88pSustav punjenja 3 89ZKontrolno svjetlo kvara
3 89FUbrzo servisiraj vozilo
3 89CIsključite motor 3 89RKočni sustav 3 89uSustav protiv blokiranja
kotača (ABS) 3 90kjViši stupanj prijenosa, niži
stupanj prijenosa 3 90RElektronički program
stabilnosti 3 90ØElektronički program
stabilnosti isključen 3 90WTemperatura rashladnog
sredstva motora 3 91!Predgrijavanje 3 91YAdBlue 3 91wSustav kontrole tlaka u
gumama 3 91ITlak motornog ulja 3 92ECOEkonomičan rad 3 92YNiska razina goriva 3 92DAutostop 3 92\Autostop isključen 3 929Vanjsko svjetlo 3 928Vanjsko svjetlo 3 92CDugo svjetlo 3 92>Svjetlo za maglu 3 93øStražnje svjetlo za maglu
3 93mTempomat 3 93UOgraničivač brzine
tempomata 3 93&Brzinomjer 3 93yOtvorena vrata 3 93
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.

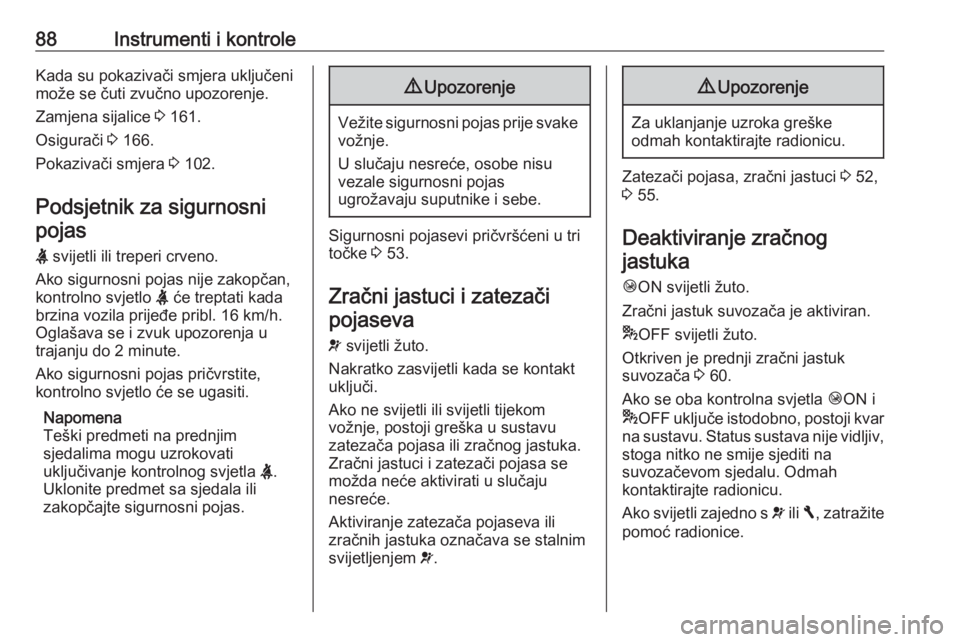

88Instrumenti i kontroleKada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Zamjena sijalice 3 161.
Osigurači 3 166.
Pokazivači smjera 3 102.
Podsjetnik za sigurnosni pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kada
brzina vozila prijeđe pribl. 16 km/h.
Oglašava se i zvuk upozorenja u
trajanju do 2 minute.
Ako sigurnosni pojas pričvrstite,
kontrolno svjetlo će se ugasiti.
Napomena
Teški predmeti na prednjim
sjedalima mogu uzrokovati
uključivanje kontrolnog svjetla X.
Uklonite predmet sa sjedala ili
zakopčajte sigurnosni pojas.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 53.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Ako ne svijetli ili svijetli tijekom
vožnje, postoji greška u sustavu
zatezača pojasa ili zračnog jastuka.
Zračni jastuci i zatezači pojasa se
možda neće aktivirati u slučaju
nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.
9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 52,
3 55.
Deaktiviranje zračnog jastuka
Ó ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 60.
Ako se oba kontrolna svjetla ÓON i
* OFF uključe istodobno, postoji kvar
na sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Ako svijetli zajedno s v ili F, zatražite
pomoć radionice.
