OPEL VIVARO B 2016.5 Priručnik za vlasnika (in Croatian)

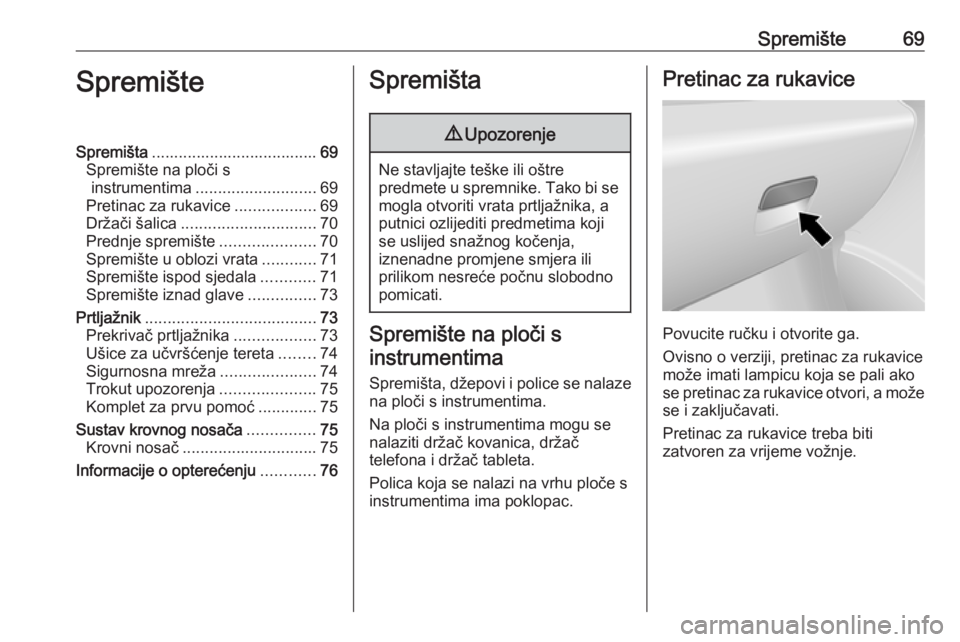

Spremište69SpremišteSpremišta..................................... 69
Spremište na ploči s instrumentima ........................... 69
Pretinac za rukavice ..................69
Držači šalica .............................. 70
Prednje spremište .....................70
Spremište u oblozi vrata ............71
Spremište ispod sjedala ............71
Spremište iznad glave ...............73
Prtljažnik ...................................... 73
Prekrivač prtljažnika ..................73
Ušice za učvršćenje tereta ........74
Sigurnosna mreža .....................74
Trokut upozorenja .....................75
Komplet za prvu pomoć .............75
Sustav krovnog nosača ...............75
Krovni nosač .............................. 75
Informacije o opterećenju ............76Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.
Na ploči s instrumentima mogu se
nalaziti držač kovanica, držač
telefona i držač tableta.
Polica koja se nalazi na vrhu ploče s
instrumentima ima poklopac.
Pretinac za rukavice
Povucite ručku i otvorite ga.
Ovisno o verziji, pretinac za rukavice
može imati lampicu koja se pali ako
se pretinac za rukavice otvori, a može
se i zaključavati.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.

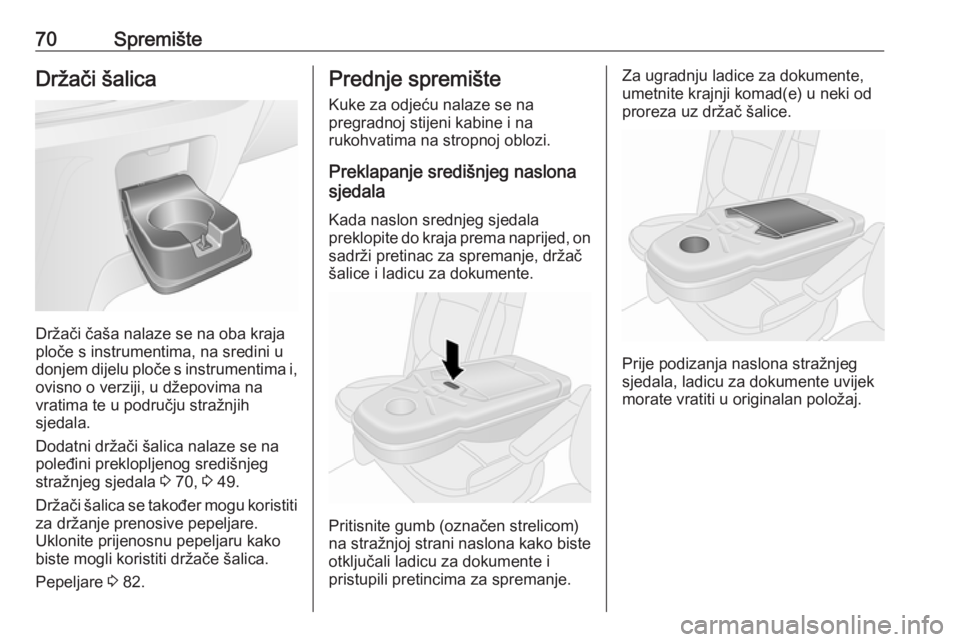

70SpremišteDržači šalica
Držači čaša nalaze se na oba kraja
ploče s instrumentima, na sredini u
donjem dijelu ploče s instrumentima i,
ovisno o verziji, u džepovima na
vratima te u području stražnjih
sjedala.
Dodatni držači šalica nalaze se na
poleđini preklopljenog središnjeg
stražnjeg sjedala 3 70, 3 49.
Držači šalica se također mogu koristiti za držanje prenosive pepeljare.
Uklonite prijenosnu pepeljaru kako
biste mogli koristiti držače šalica.
Pepeljare 3 82.
Prednje spremište
Kuke za odjeću nalaze se na
pregradnoj stijeni kabine i na
rukohvatima na stropnoj oblozi.
Preklapanje središnjeg naslona
sjedala
Kada naslon srednjeg sjedala
preklopite do kraja prema naprijed, on sadrži pretinac za spremanje, držač
šalice i ladicu za dokumente.
Pritisnite gumb (označen strelicom)
na stražnjoj strani naslona kako biste
otključali ladicu za dokumente i
pristupili pretincima za spremanje.
Za ugradnju ladice za dokumente,
umetnite krajnji komad(e) u neki od
proreza uz držač šalice.
Prije podizanja naslona stražnjeg
sjedala, ladicu za dokumente uvijek morate vratiti u originalan položaj.

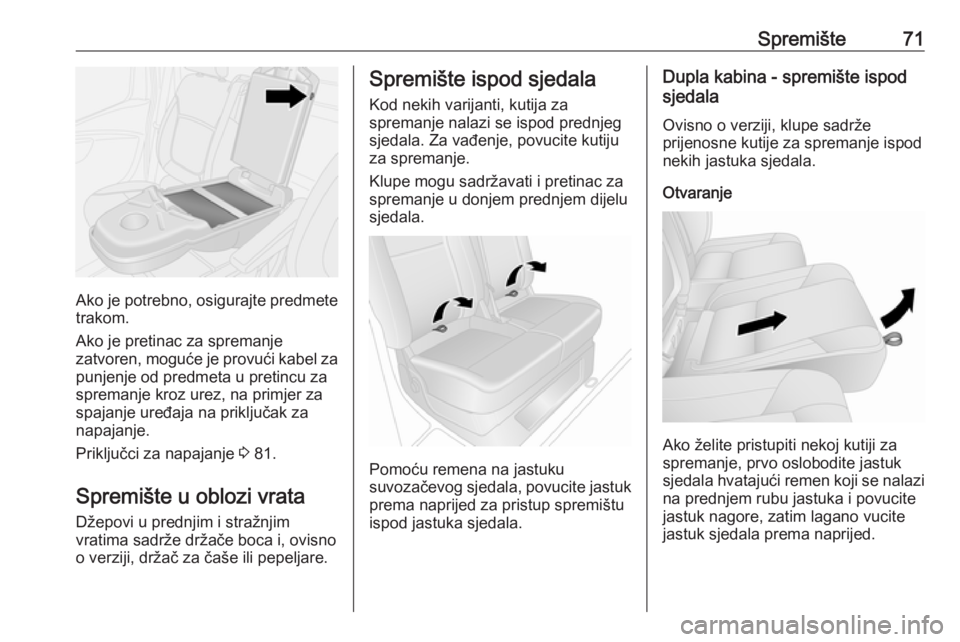

Spremište71
Ako je potrebno, osigurajte predmete
trakom.
Ako je pretinac za spremanje
zatvoren, moguće je provući kabel za punjenje od predmeta u pretincu za
spremanje kroz urez, na primjer za
spajanje uređaja na priključak za
napajanje.
Priključci za napajanje 3 81.
Spremište u oblozi vrata Džepovi u prednjim i stražnjim
vratima sadrže držače boca i, ovisno
o verziji, držač za čaše ili pepeljare.
Spremište ispod sjedala
Kod nekih varijanti, kutija za
spremanje nalazi se ispod prednjeg
sjedala. Za vađenje, povucite kutiju
za spremanje.
Klupe mogu sadržavati i pretinac za
spremanje u donjem prednjem dijelu
sjedala.
Pomoću remena na jastuku
suvozačevog sjedala, povucite jastuk
prema naprijed za pristup spremištu
ispod jastuka sjedala.
Dupla kabina - spremište ispod
sjedala
Ovisno o verziji, klupe sadrže
prijenosne kutije za spremanje ispod nekih jastuka sjedala.
Otvaranje
Ako želite pristupiti nekoj kutiji za
spremanje, prvo oslobodite jastuk
sjedala hvatajući remen koji se nalazi na prednjem rubu jastuka i povucite
jastuk nagore, zatim lagano vucite
jastuk sjedala prema naprijed.

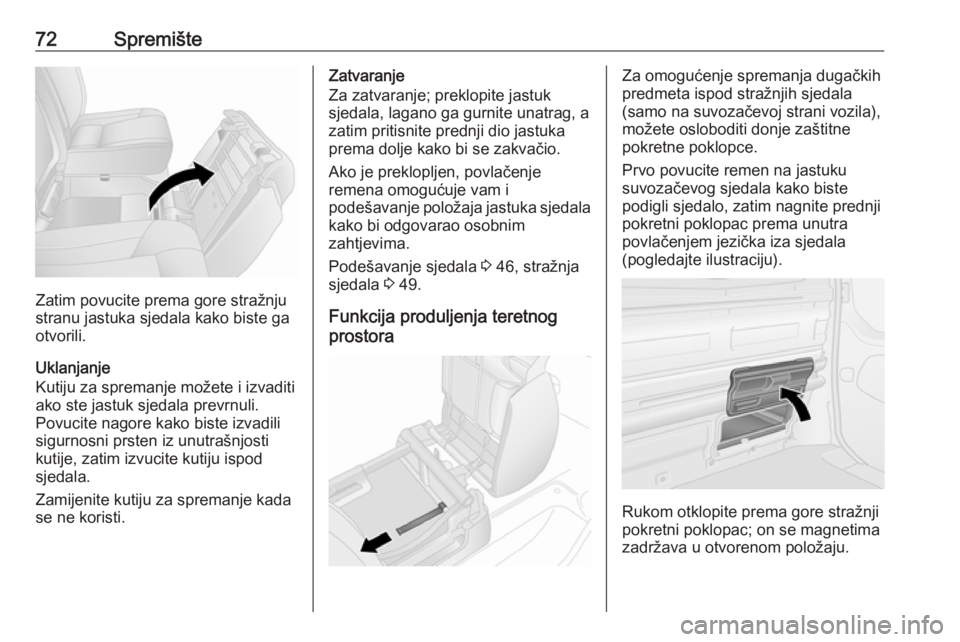

72Spremište
Zatim povucite prema gore stražnju
stranu jastuka sjedala kako biste ga
otvorili.
Uklanjanje
Kutiju za spremanje možete i izvaditi
ako ste jastuk sjedala prevrnuli.
Povucite nagore kako biste izvadili
sigurnosni prsten iz unutrašnjosti
kutije, zatim izvucite kutiju ispod
sjedala.
Zamijenite kutiju za spremanje kada
se ne koristi.
Zatvaranje
Za zatvaranje; preklopite jastuk
sjedala, lagano ga gurnite unatrag, a
zatim pritisnite prednji dio jastuka
prema dolje kako bi se zakvačio.
Ako je preklopljen, povlačenje
remena omogućuje vam i
podešavanje položaja jastuka sjedala
kako bi odgovarao osobnim
zahtjevima.
Podešavanje sjedala 3 46, stražnja
sjedala 3 49.
Funkcija produljenja teretnog
prostoraZa omogućenje spremanja dugačkih
predmeta ispod stražnjih sjedala
(samo na suvozačevoj strani vozila),
možete osloboditi donje zaštitne pokretne poklopce.
Prvo povucite remen na jastuku
suvozačevog sjedala kako biste
podigli sjedalo, zatim nagnite prednji
pokretni poklopac prema unutra
povlačenjem jezička iza sjedala
(pogledajte ilustraciju).
Rukom otklopite prema gore stražnji
pokretni poklopac; on se magnetima
zadržava u otvorenom položaju.

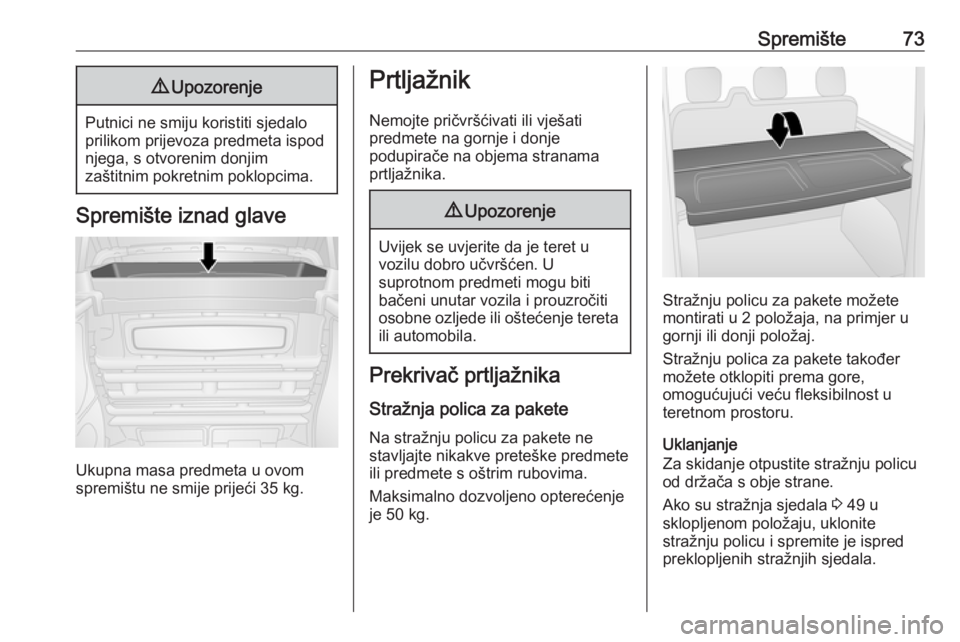

Spremište739Upozorenje
Putnici ne smiju koristiti sjedalo
prilikom prijevoza predmeta ispod
njega, s otvorenim donjim
zaštitnim pokretnim poklopcima.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Prtljažnik
Nemojte pričvršćivati ili vješati
predmete na gornje i donje
podupirače na objema stranama
prtljažnika.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
Prekrivač prtljažnika
Stražnja polica za pakete Na stražnju policu za pakete ne
stavljajte nikakve preteške predmete
ili predmete s oštrim rubovima.
Maksimalno dozvoljeno opterećenje
je 50 kg.
Stražnju policu za pakete možete montirati u 2 položaja, na primjer u
gornji ili donji položaj.
Stražnju polica za pakete također
možete otklopiti prema gore,
omogućujući veću fleksibilnost u
teretnom prostoru.
Uklanjanje
Za skidanje otpustite stražnju policu
od držača s obje strane.
Ako su stražnja sjedala 3 49 u
sklopljenom položaju, uklonite
stražnju policu i spremite je ispred
preklopljenih stražnjih sjedala.

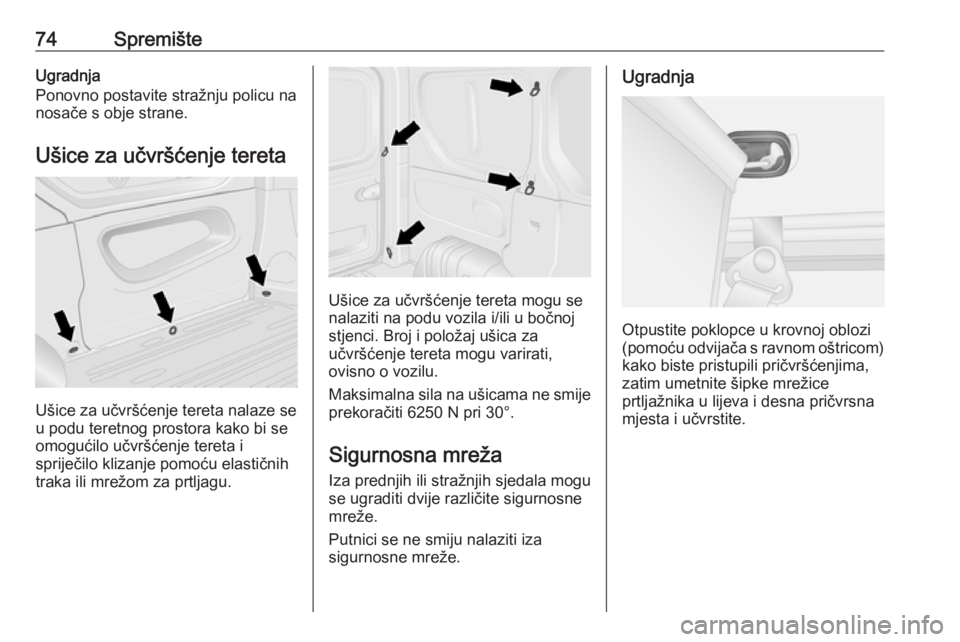

74SpremišteUgradnja
Ponovno postavite stražnju policu na
nosače s obje strane.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta i
spriječilo klizanje pomoću elastičnih
traka ili mrežom za prtljagu.
Ušice za učvršćenje tereta mogu se
nalaziti na podu vozila i/ili u bočnoj
stjenci. Broj i položaj ušica za
učvršćenje tereta mogu varirati,
ovisno o vozilu.
Maksimalna sila na ušicama ne smije
prekoračiti 6250 N pri 30°.
Sigurnosna mreža
Iza prednjih ili stražnjih sjedala mogu
se ugraditi dvije različite sigurnosne
mreže.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Otpustite poklopce u krovnoj oblozi
(pomoću odvijača s ravnom oštricom) kako biste pristupili pričvršćenjima,
zatim umetnite šipke mrežice
prtljažnika u lijeva i desna pričvrsna
mjesta i učvrstite.

Spremište75

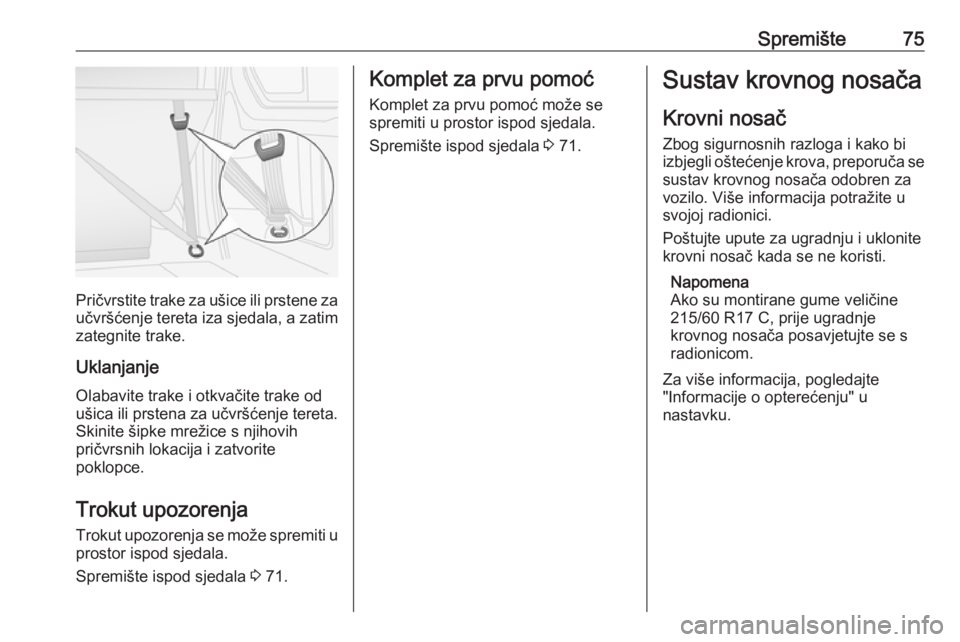

Pričvrstite trake za ušice ili prstene za
učvršćenje tereta iza sjedala, a zatim zategnite trake.
Uklanjanje Olabavite trake i otkvačite trake od
ušica ili prstena za učvršćenje tereta.
Skinite šipke mrežice s njihovih
pričvrsnih lokacija i zatvorite
poklopce.
Trokut upozorenja Trokut upozorenja se može spremiti u prostor ispod sjedala.
Spremište ispod sjedala 3 71.
Komplet za prvu pomoć
Komplet za prvu pomoć može se
spremiti u prostor ispod sjedala.
Spremište ispod sjedala 3 71.Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za vozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite krovni nosač kada se ne koristi.
Napomena
Ako su montirane gume veličine
215/60 R17 C, prije ugradnje
krovnog nosača posavjetujte se s
radionicom.
Za više informacija, pogledajte
"Informacije o opterećenju" u
nastavku.

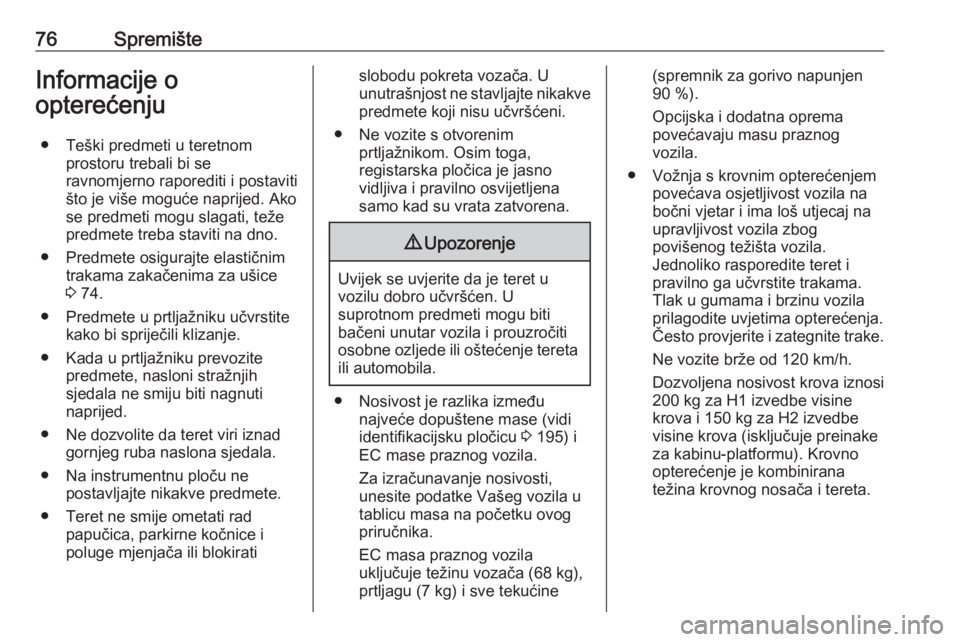

76SpremišteInformacije o
opterećenju
● Teški predmeti u teretnom prostoru trebali bi se
ravnomjerno raporediti i postaviti
što je više moguće naprijed. Ako
se predmeti mogu slagati, teže predmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 74.
● Predmete u prtljažniku učvrstite kako bi spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Na instrumentnu ploču ne postavljajte nikakve predmete.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokiratislobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom. Osim toga,
registarska pločica je jasno
vidljiva i pravilno osvijetljena samo kad su vrata zatvorena.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 195) i
EC mase praznog vozila.
Za izračunavanje nosivosti,
unesite podatke Vašeg vozila u
tablicu masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje težinu vozača (68 kg),
prtljagu (7 kg) i sve tekućine
(spremnik za gorivo napunjen
90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dozvoljena nosivost krova iznosi
200 kg za H1 izvedbe visine
krova i 150 kg za H2 izvedbe
visine krova (isključuje preinake
za kabinu-platformu). Krovno
opterećenje je kombinirana
težina krovnog nosača i tereta.

Instrumenti i kontrole77Instrumenti i
kontroleKontrole ....................................... 78
Podešavanje kola upravljača .....78
Kontrole na kolu upravljača .......78
Sirena ........................................ 78
Kontrole na kolu upravljača .......78
Brisač/sustav pranja vjetrobrana ............................... 79
Brisač/sustav pranja stražnjeg prozora ..................................... 80
Temperatura okoline .................80
Sat ............................................. 81
Priključci za napajanje ...............81
Upaljač za cigarete ....................82
Pepeljare ................................... 82
Kontrolna svjetla, mjerači i
indikatori ...................................... 83
Sklop instrumenata ....................83
Brzinomjer ................................. 83
Brojač kilometara .......................83
Brojač dnevno prijeđenih kilometara ................................. 83
Mjerač broja okretaja .................84
Mjerač goriva ............................. 84
Mjerač potrošnje goriva .............84Servisni zaslon .......................... 85
Kontrolna svjetla ........................85
Pokazivač smjera ......................87
Podsjetnik za sigurnosni pojas ..88
Zračni jastuci i zatezači pojaseva ................................... 88
Deaktiviranje zračnog jastuka ...88
Sustav punjenja .........................89
Kontrolno svjetlo kvara ..............89
Ubrzo servisiraj vozilo ...............89
Isključite motor .......................... 89
Kočni sustav .............................. 89
Sustav protiv blokiranja kotača (ABS) ........................................ 90
Viši stupanj ................................ 90
Elektronički program stabilnosti ................................. 90
Program elektroničke stabilnosti isključen .................................... 90
Temperatura rashladnog sredstva motora ........................ 91
Predgrijanje ............................... 91
AdBlue ....................................... 91
Sustav kontrole tlaka u gumama ................................... 91
Tlak motornog ulja .....................92
Štednja goriva ........................... 92
Niska razina goriva ....................92
Funkcija Autostop ......................92
Vanjsko svjetlo .......................... 92Dugo svjetlo............................... 92
Svjetlo za maglu ........................93
Stražnje svjetlo za maglu ..........93
Tempomat ................................. 93
Brzinomjer ................................. 93
Otvorena vrata ........................... 93
Informacijski zasloni .....................93
Informacijski centar vozača .......93
Poruke vozila ............................... 94
Zvukovi upozorenja ...................95
Razina motornog ulja ................95
Putno računalo ............................ 96
Tahograf ...................................... 98

78Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Tempomatom i graničnikom brzine
može se upravljati kontrolama na kolu
upravljača.
Tempomat i graničnik brzine 3 139.
Sirena
Pritisnite j.
Sirena će se oglasiti neovisno o
položaju kontakt brave.
Kontrole na kolu upravljača
Infotainment sustavom i priključenim mobilnim telefonom možete upravljati kontrolama na stupu upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
