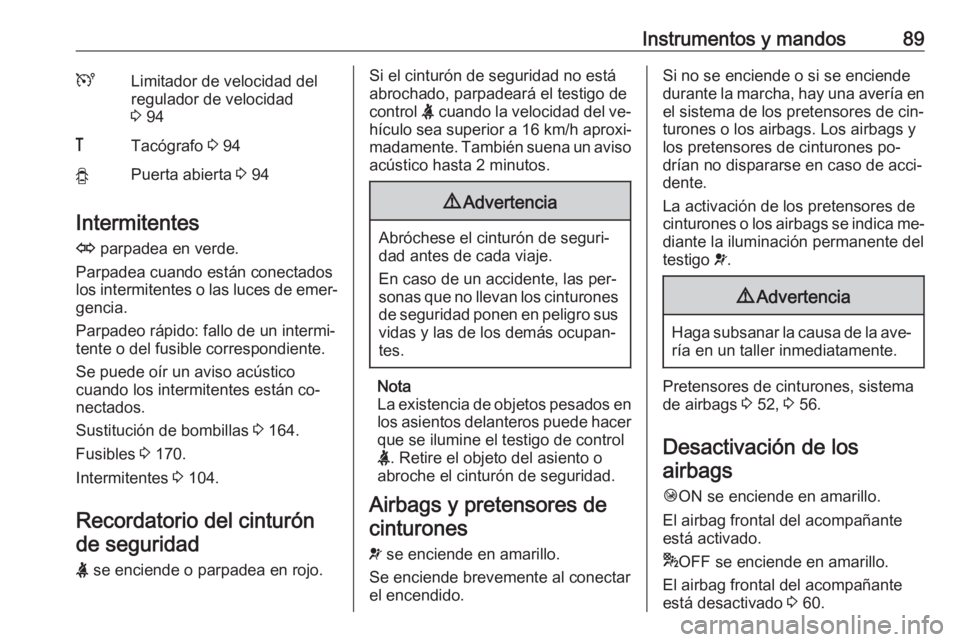

Instrumentos y mandos89ULimitador de velocidad del
regulador de velocidad
3 94&Tacógrafo 3 94yPuerta abierta 3 94
Intermitentes
O parpadea en verde.
Parpadea cuando están conectados
los intermitentes o las luces de emer‐
gencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente.
Se puede oír un aviso acústico
cuando los intermitentes están co‐
nectados.
Sustitución de bombillas 3 164.
Fusibles 3 170.
Intermitentes 3 104.
Recordatorio del cinturón de seguridad
X se enciende o parpadea en rojo.
Si el cinturón de seguridad no está
abrochado, parpadeará el testigo de
control X cuando la velocidad del ve‐
hículo sea superior a 16 km/h aproxi‐
madamente. También suena un aviso
acústico hasta 2 minutos.9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Nota
La existencia de objetos pesados en
los asientos delanteros puede hacer que se ilumine el testigo de control
X . Retire el objeto del asiento o
abroche el cinturón de seguridad.
Airbags y pretensores de cinturones
v se enciende en amarillo.
Se enciende brevemente al conectar el encendido.
Si no se enciende o si se enciende
durante la marcha, hay una avería en el sistema de los pretensores de cin‐
turones o los airbags. Los airbags y
los pretensores de cinturones po‐
drían no dispararse en caso de acci‐
dente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 52, 3 56.
Desactivación de los airbags
Ó ON se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* OFF se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 60.

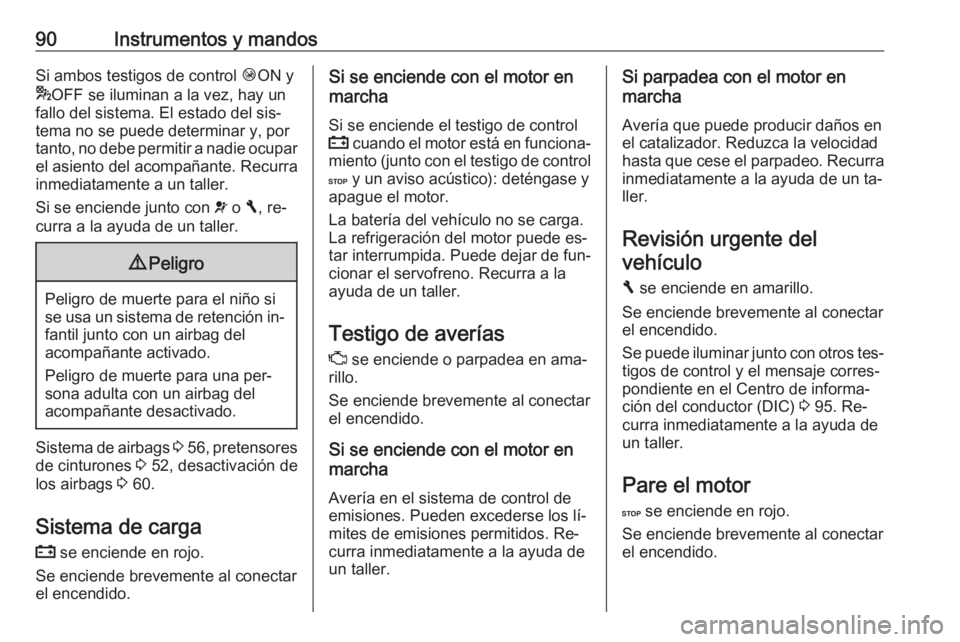

90Instrumentos y mandosSi ambos testigos de control ÓON y
* OFF se iluminan a la vez, hay un
fallo del sistema. El estado del sis‐
tema no se puede determinar y, por
tanto, no debe permitir a nadie ocupar el asiento del acompañante. Recurra
inmediatamente a un taller.
Si se enciende junto con v o F, re‐
curra a la ayuda de un taller.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de airbags 3 56 , pretensores
de cinturones 3 52, desactivación de
los airbags 3 60.
Sistema de carga
p se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Si se enciende el testigo de control p cuando el motor está en funciona‐
miento (junto con el testigo de control C y un aviso acústico): deténgase y
apague el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. Puede dejar de fun‐
cionar el servofreno. Recurra a la
ayuda de un taller.
Testigo de averías Z se enciende o parpadea en ama‐
rillo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente delvehículo
F se enciende en amarillo.
Se enciende brevemente al conectar
el encendido.
Se puede iluminar junto con otros tes‐
tigos de control y el mensaje corres‐
pondiente en el Centro de informa‐
ción del conductor (DIC) 3 95. Re‐
curra inmediatamente a la ayuda de
un taller.
Pare el motor
C se enciende en rojo.
Se enciende brevemente al conectar el encendido.

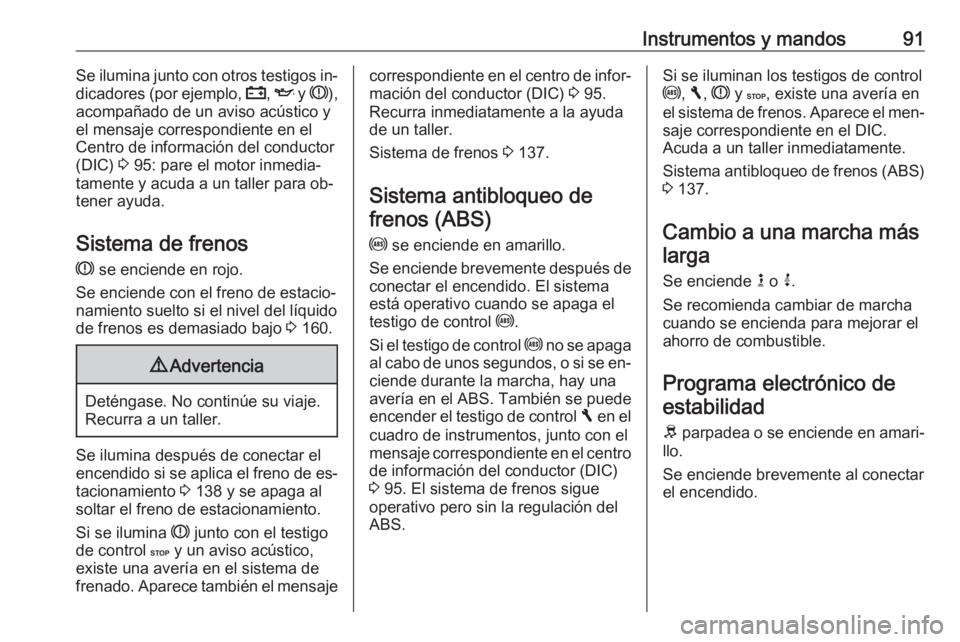

Instrumentos y mandos91Se ilumina junto con otros testigos in‐
dicadores (por ejemplo, p, I y R ),
acompañado de un aviso acústico y
el mensaje correspondiente en el
Centro de información del conductor
(DIC) 3 95: pare el motor inmedia‐
tamente y acuda a un taller para ob‐
tener ayuda.
Sistema de frenos
R se enciende en rojo.
Se enciende con el freno de estacio‐
namiento suelto si el nivel del líquido
de frenos es demasiado bajo 3 160.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si se aplica el freno de es‐
tacionamiento 3 138 y se apaga al
soltar el freno de estacionamiento.
Si se ilumina R junto con el testigo
de control C y un aviso acústico,
existe una avería en el sistema de
frenado. Aparece también el mensaje
correspondiente en el centro de infor‐
mación del conductor (DIC) 3 95.
Recurra inmediatamente a la ayuda de un taller.
Sistema de frenos 3 137.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se enciende brevemente después de conectar el encendido. El sistema
está operativo cuando se apaga el
testigo de control u.
Si el testigo de control u no se apaga
al cabo de unos segundos, o si se en‐ ciende durante la marcha, hay una
avería en el ABS. También se puede
encender el testigo de control F en el
cuadro de instrumentos, junto con el
mensaje correspondiente en el centro de información del conductor (DIC)
3 95. El sistema de frenos sigue
operativo pero sin la regulación del ABS.Si se iluminan los testigos de control
u , F , R y C , existe una avería en
el sistema de frenos. Aparece el men‐
saje correspondiente en el DIC.
Acuda a un taller inmediatamente.
Sistema antibloqueo de frenos (ABS) 3 137.
Cambio a una marcha más larga
Se enciende k o j.
Se recomienda cambiar de marcha
cuando se encienda para mejorar el
ahorro de combustible.
Programa electrónico deestabilidad
R parpadea o se enciende en amari‐
llo.
Se enciende brevemente al conectar
el encendido.

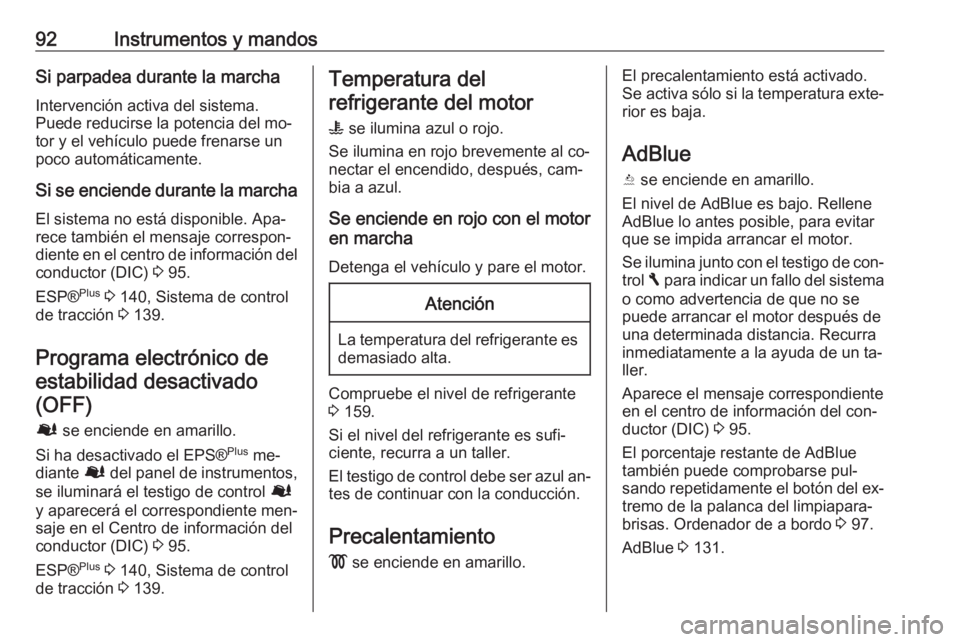

92Instrumentos y mandosSi parpadea durante la marcha
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Si se enciende durante la marcha
El sistema no está disponible. Apa‐
rece también el mensaje correspon‐
diente en el centro de información del
conductor (DIC) 3 95.
ESP® Plus
3 140, Sistema de control
de tracción 3 139.
Programa electrónico de
estabilidad desactivado (OFF)
Ø se enciende en amarillo.
Si ha desactivado el EPS® Plus
me‐
diante Ø del panel de instrumentos,
se iluminará el testigo de control Ø
y aparecerá el correspondiente men‐
saje en el Centro de información del
conductor (DIC) 3 95.
ESP® Plus
3 140, Sistema de control
de tracción 3 139.Temperatura del
refrigerante del motor
W se ilumina azul o rojo.
Se ilumina en rojo brevemente al co‐
nectar el encendido, después, cam‐
bia a azul.
Se enciende en rojo con el motor
en marcha
Detenga el vehículo y pare el motor.Atención
La temperatura del refrigerante es demasiado alta.
Compruebe el nivel de refrigerante
3 159.
Si el nivel del refrigerante es sufi‐
ciente, recurra a un taller.
El testigo de control debe ser azul an‐
tes de continuar con la conducción.
Precalentamiento
! se enciende en amarillo.
El precalentamiento está activado.
Se activa sólo si la temperatura exte‐ rior es baja.
AdBlue
Y se enciende en amarillo.
El nivel de AdBlue es bajo. Rellene
AdBlue lo antes posible, para evitar
que se impida arrancar el motor.
Se ilumina junto con el testigo de con‐
trol F para indicar un fallo del sistema
o como advertencia de que no se
puede arrancar el motor después de
una determinada distancia. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Aparece el mensaje correspondiente
en el centro de información del con‐
ductor (DIC) 3 95.
El porcentaje restante de AdBlue
también puede comprobarse pul‐
sando repetidamente el botón del ex‐
tremo de la palanca del limpiapara‐
brisas. Ordenador de a bordo 3 97.
AdBlue 3 131.

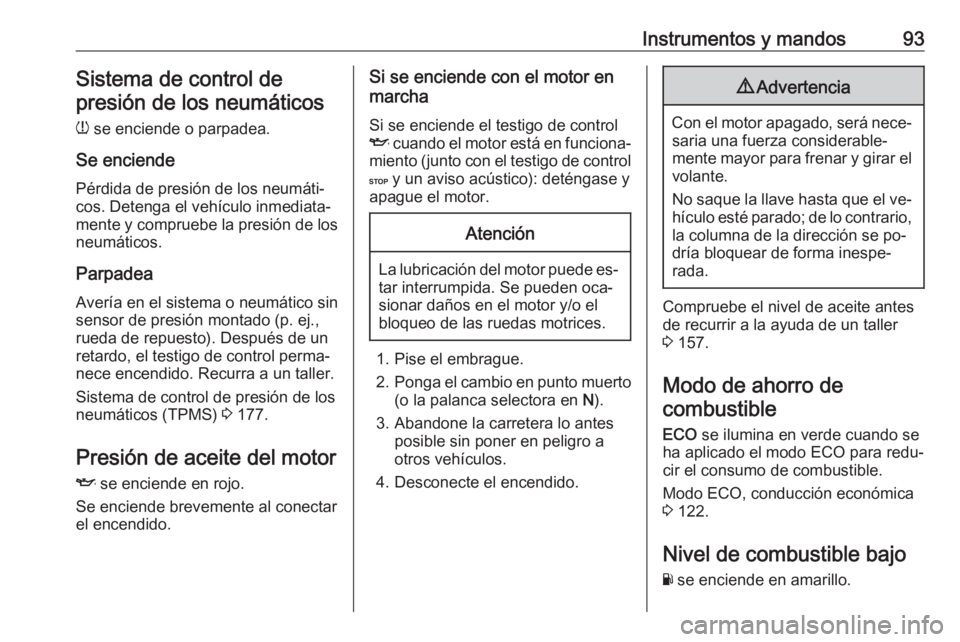

Instrumentos y mandos93Sistema de control de
presión de los neumáticos
w se enciende o parpadea.
Se enciende Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después de un
retardo, el testigo de control perma‐
nece encendido. Recurra a un taller.
Sistema de control de presión de los
neumáticos (TPMS) 3 177.
Presión de aceite del motor
I se enciende en rojo.
Se enciende brevemente al conectar
el encendido.Si se enciende con el motor en
marcha
Si se enciende el testigo de control
I cuando el motor está en funciona‐
miento (junto con el testigo de control C y un aviso acústico): deténgase y
apague el motor.Atención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto
(o la palanca selectora en N).
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
No saque la llave hasta que el ve‐ hículo esté parado; de lo contrario, la columna de la dirección se po‐
dría bloquear de forma inespe‐ rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 157.
Modo de ahorro de
combustible
ECO se ilumina en verde cuando se
ha aplicado el modo ECO para redu‐
cir el consumo de combustible.
Modo ECO, conducción económica
3 122.
Nivel de combustible bajo
Y se enciende en amarillo.

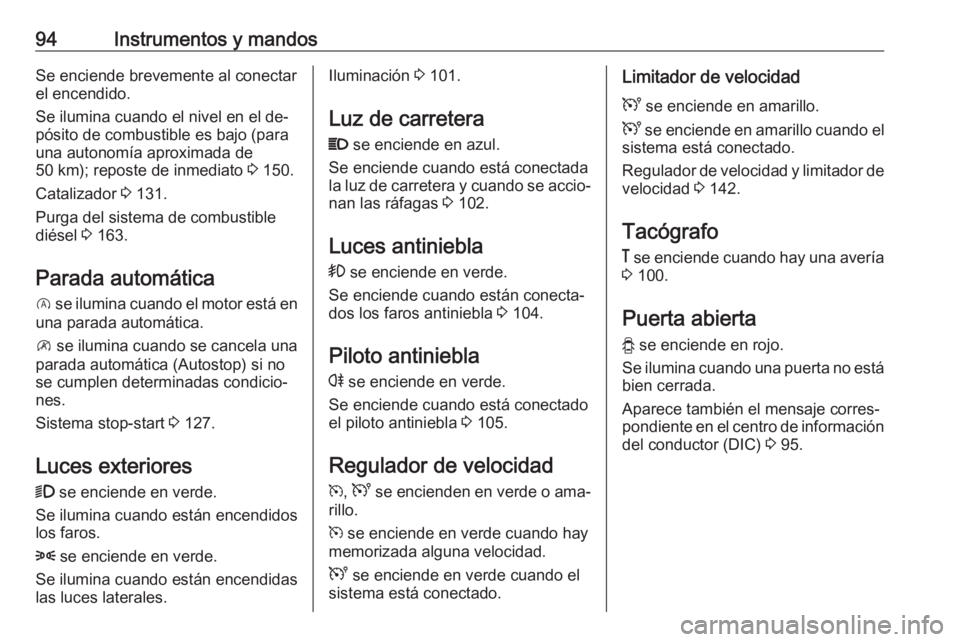

94Instrumentos y mandosSe enciende brevemente al conectar
el encendido.
Se ilumina cuando el nivel en el de‐ pósito de combustible es bajo (para
una autonomía aproximada de
50 km); reposte de inmediato 3 150.
Catalizador 3 131.
Purga del sistema de combustible
diésel 3 163.
Parada automática D se ilumina cuando el motor está en
una parada automática.
\ se ilumina cuando se cancela una
parada automática (Autostop) si no
se cumplen determinadas condicio‐
nes.
Sistema stop-start 3 127.
Luces exteriores 9 se enciende en verde.
Se ilumina cuando están encendidos
los faros.
8 se enciende en verde.
Se ilumina cuando están encendidas
las luces laterales.Iluminación 3 101.
Luz de carretera
P se enciende en azul.
Se enciende cuando está conectada
la luz de carretera y cuando se accio‐ nan las ráfagas 3 102.
Luces antiniebla > se enciende en verde.
Se enciende cuando están conecta‐
dos los faros antiniebla 3 104.
Piloto antiniebla
r se enciende en verde.
Se enciende cuando está conectado
el piloto antiniebla 3 105.
Regulador de velocidad
m , U se encienden en verde o ama‐
rillo.
m se enciende en verde cuando hay
memorizada alguna velocidad.
U se enciende en verde cuando el
sistema está conectado.Limitador de velocidad
U se enciende en amarillo.
U se enciende en amarillo cuando el
sistema está conectado.
Regulador de velocidad y limitador de
velocidad 3 142.
Tacógrafo
& se enciende cuando hay una avería
3 100.
Puerta abierta y se enciende en rojo.
Se ilumina cuando una puerta no está
bien cerrada.
Aparece también el mensaje corres‐
pondiente en el centro de información del conductor (DIC) 3 95.

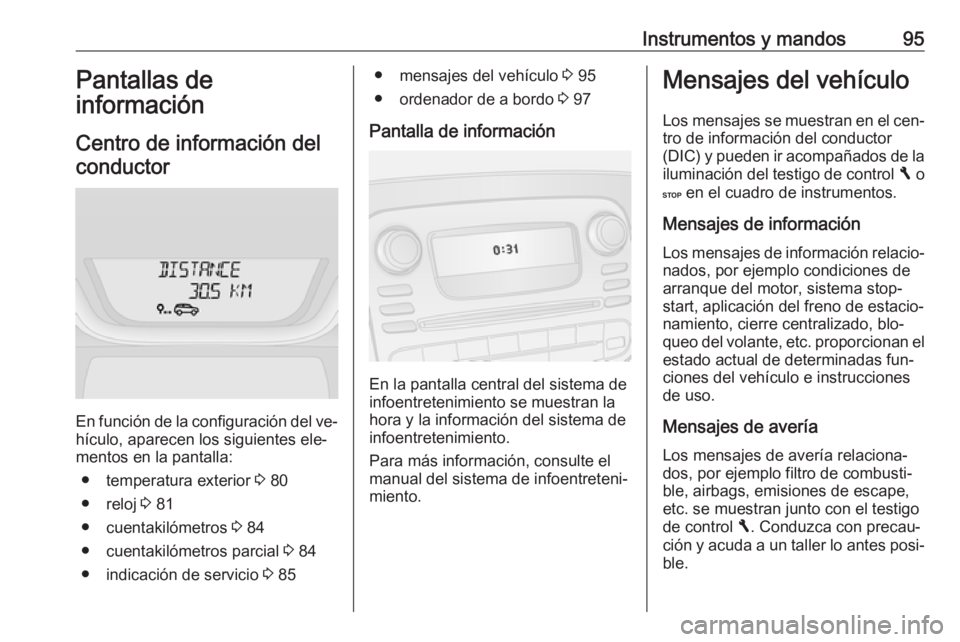

Instrumentos y mandos95Pantallas de
información
Centro de información del conductor
En función de la configuración del ve‐
hículo, aparecen los siguientes ele‐
mentos en la pantalla:
● temperatura exterior 3 80
● reloj 3 81
● cuentakilómetros 3 84
● cuentakilómetros parcial 3 84
● indicación de servicio 3 85
● mensajes del vehículo 3 95
● ordenador de a bordo 3 97
Pantalla de información
En la pantalla central del sistema de
infoentretenimiento se muestran la
hora y la información del sistema de
infoentretenimiento.
Para más información, consulte el
manual del sistema de infoentreteni‐
miento.
Mensajes del vehículo
Los mensajes se muestran en el cen‐ tro de información del conductor
(DIC) y pueden ir acompañados de la
iluminación del testigo de control F o
C en el cuadro de instrumentos.
Mensajes de información
Los mensajes de información relacio‐
nados, por ejemplo condiciones de
arranque del motor, sistema stop-
start, aplicación del freno de estacio‐
namiento, cierre centralizado, blo‐
queo del volante, etc. proporcionan el estado actual de determinadas fun‐
ciones del vehículo e instrucciones
de uso.
Mensajes de avería
Los mensajes de avería relaciona‐
dos, por ejemplo filtro de combusti‐
ble, airbags, emisiones de escape,
etc. se muestran junto con el testigo
de control F. Conduzca con precau‐
ción y acuda a un taller lo antes posi‐ ble.

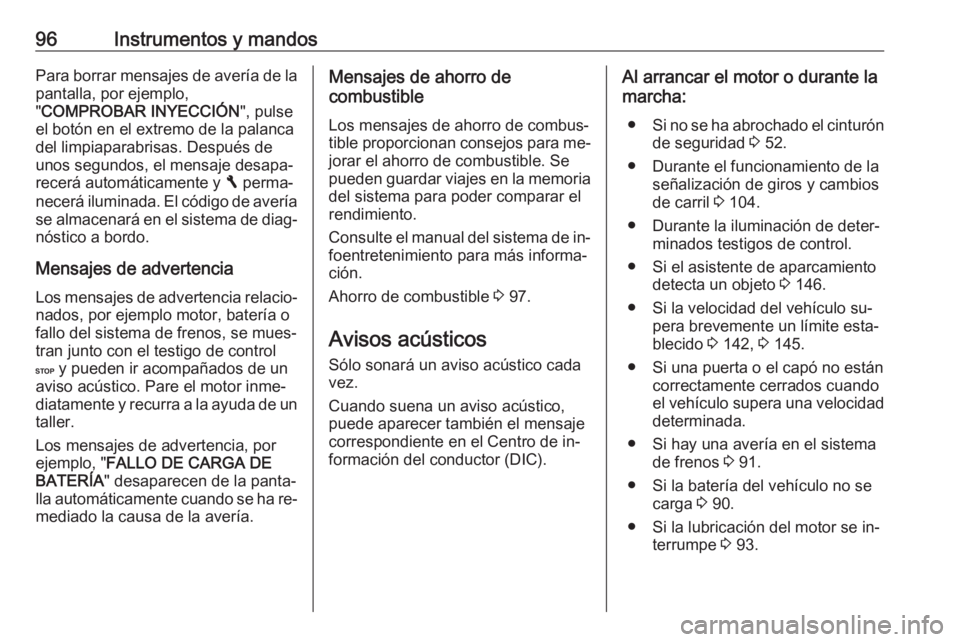

96Instrumentos y mandosPara borrar mensajes de avería de lapantalla, por ejemplo,
" COMPROBAR INYECCIÓN ", pulse
el botón en el extremo de la palanca del limpiaparabrisas. Después de
unos segundos, el mensaje desapa‐
recerá automáticamente y F perma‐
necerá iluminada. El código de avería se almacenará en el sistema de diag‐
nóstico a bordo.
Mensajes de advertencia
Los mensajes de advertencia relacio‐ nados, por ejemplo motor, batería o
fallo del sistema de frenos, se mues‐
tran junto con el testigo de control
C y pueden ir acompañados de un
aviso acústico. Pare el motor inme‐
diatamente y recurra a la ayuda de un taller.
Los mensajes de advertencia, por
ejemplo, " FALLO DE CARGA DE
BATERÍA " desaparecen de la panta‐
lla automáticamente cuando se ha re‐
mediado la causa de la avería.Mensajes de ahorro de
combustible
Los mensajes de ahorro de combus‐
tible proporcionan consejos para me‐ jorar el ahorro de combustible. Se
pueden guardar viajes en la memoria
del sistema para poder comparar el
rendimiento.
Consulte el manual del sistema de in‐ foentretenimiento para más informa‐
ción.
Ahorro de combustible 3 97.
Avisos acústicos
Sólo sonará un aviso acústico cada vez.
Cuando suena un aviso acústico, puede aparecer también el mensaje
correspondiente en el Centro de in‐
formación del conductor (DIC).Al arrancar el motor o durante la
marcha:
● Si no se ha abrochado el cinturón
de seguridad 3 52.
● Durante el funcionamiento de la señalización de giros y cambios
de carril 3 104.
● Durante la iluminación de deter‐ minados testigos de control.
● Si el asistente de aparcamiento detecta un objeto 3 146.
● Si la velocidad del vehículo su‐ pera brevemente un límite esta‐
blecido 3 142, 3 145.
● Si una puerta o el capó no están correctamente cerrados cuando
el vehículo supera una velocidad
determinada.
● Si hay una avería en el sistema de frenos 3 91.
● Si la batería del vehículo no se carga 3 90.
● Si la lubricación del motor se in‐ terrumpe 3 93.

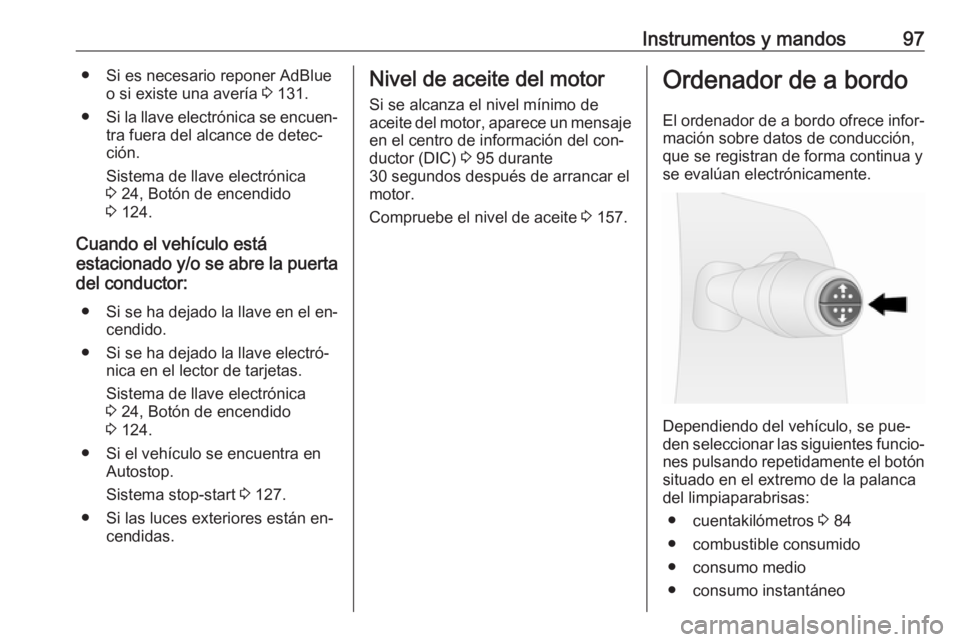

Instrumentos y mandos97● Si es necesario reponer AdBlueo si existe una avería 3 131.
● Si la llave electrónica se encuen‐
tra fuera del alcance de detec‐ción.
Sistema de llave electrónica
3 24, Botón de encendido
3 124.
Cuando el vehículo está
estacionado y/o se abre la puerta del conductor:
● Si se ha dejado la llave en el en‐ cendido.
● Si se ha dejado la llave electró‐ nica en el lector de tarjetas.
Sistema de llave electrónica
3 24, Botón de encendido
3 124.
● Si el vehículo se encuentra en Autostop.
Sistema stop-start 3 127.
● Si las luces exteriores están en‐ cendidas.Nivel de aceite del motor
Si se alcanza el nivel mínimo de
aceite del motor, aparece un mensaje
en el centro de información del con‐
ductor (DIC) 3 95 durante
30 segundos después de arrancar el
motor.
Compruebe el nivel de aceite 3 157.Ordenador de a bordo
El ordenador de a bordo ofrece infor‐
mación sobre datos de conducción,
que se registran de forma continua y se evalúan electrónicamente.
Dependiendo del vehículo, se pue‐
den seleccionar las siguientes funcio‐ nes pulsando repetidamente el botón
situado en el extremo de la palanca
del limpiaparabrisas:
● cuentakilómetros 3 84
● combustible consumido
● consumo medio
● consumo instantáneo

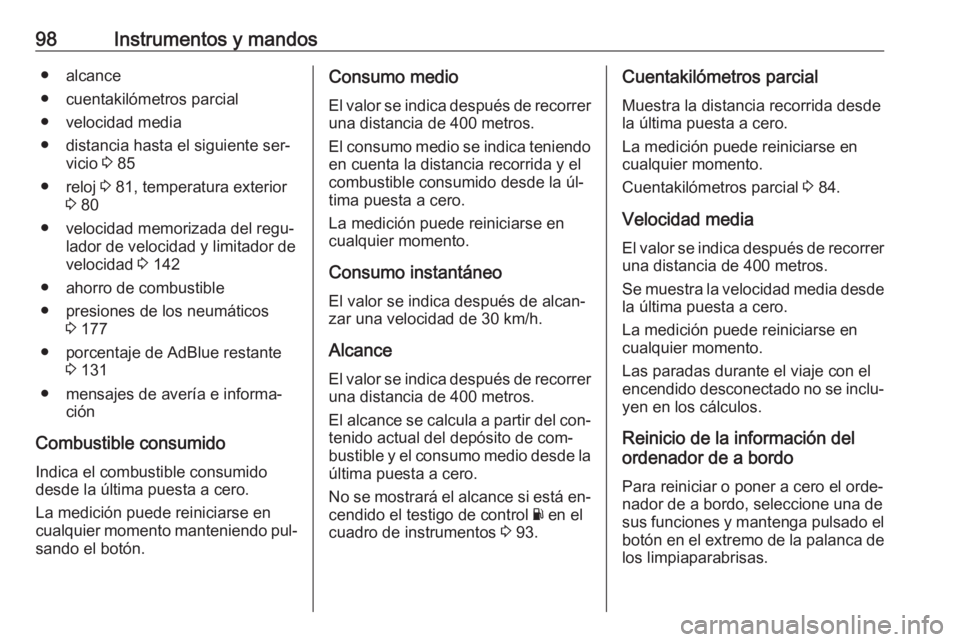

98Instrumentos y mandos● alcance
● cuentakilómetros parcial
● velocidad media
● distancia hasta el siguiente ser‐ vicio 3 85
● reloj 3 81, temperatura exterior
3 80
● velocidad memorizada del regu‐ lador de velocidad y limitador de
velocidad 3 142
● ahorro de combustible
● presiones de los neumáticos 3 177
● porcentaje de AdBlue restante 3 131
● mensajes de avería e informa‐ ción
Combustible consumido
Indica el combustible consumido
desde la última puesta a cero.
La medición puede reiniciarse en cualquier momento manteniendo pul‐ sando el botón.Consumo medio
El valor se indica después de recorrer
una distancia de 400 metros.
El consumo medio se indica teniendo en cuenta la distancia recorrida y elcombustible consumido desde la úl‐
tima puesta a cero.
La medición puede reiniciarse en cualquier momento.
Consumo instantáneo
El valor se indica después de alcan‐
zar una velocidad de 30 km/h.
Alcance El valor se indica después de recorrer
una distancia de 400 metros.
El alcance se calcula a partir del con‐
tenido actual del depósito de com‐ bustible y el consumo medio desde la última puesta a cero.
No se mostrará el alcance si está en‐
cendido el testigo de control Y en el
cuadro de instrumentos 3 93.Cuentakilómetros parcial
Muestra la distancia recorrida desde
la última puesta a cero.
La medición puede reiniciarse en
cualquier momento.
Cuentakilómetros parcial 3 84.
Velocidad media El valor se indica después de recorrer
una distancia de 400 metros.
Se muestra la velocidad media desde
la última puesta a cero.
La medición puede reiniciarse en
cualquier momento.
Las paradas durante el viaje con el encendido desconectado no se inclu‐ yen en los cálculos.
Reinicio de la información del
ordenador de a bordo
Para reiniciar o poner a cero el orde‐
nador de a bordo, seleccione una de
sus funciones y mantenga pulsado el
botón en el extremo de la palanca de
los limpiaparabrisas.
