Page 61 of 225

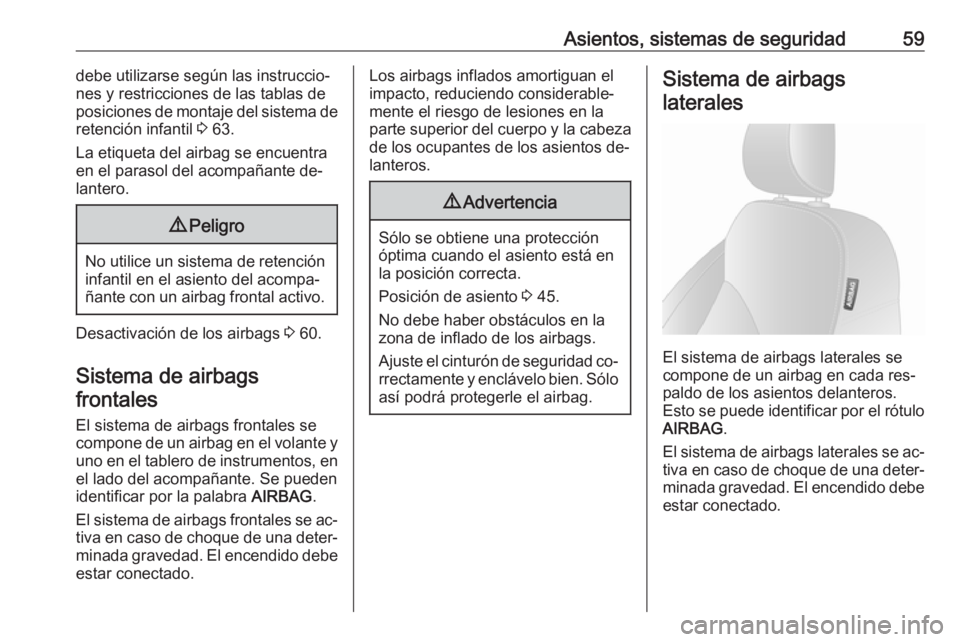

Asientos, sistemas de seguridad59debe utilizarse según las instruccio‐
nes y restricciones de las tablas de
posiciones de montaje del sistema de
retención infantil 3 63.
La etiqueta del airbag se encuentra
en el parasol del acompañante de‐
lantero.9 Peligro
No utilice un sistema de retención
infantil en el asiento del acompa‐
ñante con un airbag frontal activo.
Desactivación de los airbags 3 60.
Sistema de airbags frontales
El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en el lado del acompañante. Se pueden
identificar por la palabra AIRBAG.
El sistema de airbags frontales se ac‐
tiva en caso de choque de una deter‐ minada gravedad. El encendido debeestar conectado.
Los airbags inflados amortiguan elimpacto, reduciendo considerable‐
mente el riesgo de lesiones en la
parte superior del cuerpo y la cabeza
de los ocupantes de los asientos de‐
lanteros.9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 45.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad co‐ rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbags laterales se
compone de un airbag en cada res‐ paldo de los asientos delanteros.
Esto se puede identificar por el rótulo AIRBAG .
El sistema de airbags laterales se ac‐ tiva en caso de choque de una deter‐
minada gravedad. El encendido debe estar conectado.
Page 62 of 225
60Asientos, sistemas de seguridad

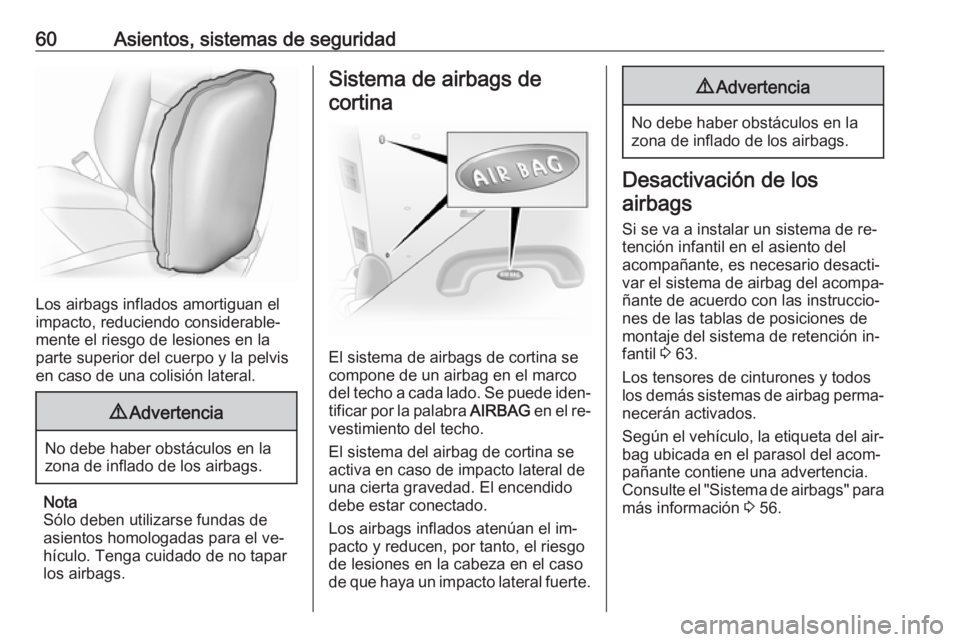

Los airbags inflados amortiguan el
impacto, reduciendo considerable‐
mente el riesgo de lesiones en la
parte superior del cuerpo y la pelvis
en caso de una colisión lateral.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Sistema de airbags de
cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se puede iden‐
tificar por la palabra AIRBAG en el re‐
vestimiento del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Desactivación de los
airbags
Si se va a instalar un sistema de re‐
tención infantil en el asiento del
acompañante, es necesario desacti‐
var el sistema de airbag del acompa‐
ñante de acuerdo con las instruccio‐
nes de las tablas de posiciones de
montaje del sistema de retención in‐
fantil 3 63.
Los tensores de cinturones y todos
los demás sistemas de airbag perma‐ necerán activados.
Según el vehículo, la etiqueta del air‐
bag ubicada en el parasol del acom‐
pañante contiene una advertencia.
Consulte el "Sistema de airbags" para
más información 3 56.
Page 63 of 225
Asientos, sistemas de seguridad61

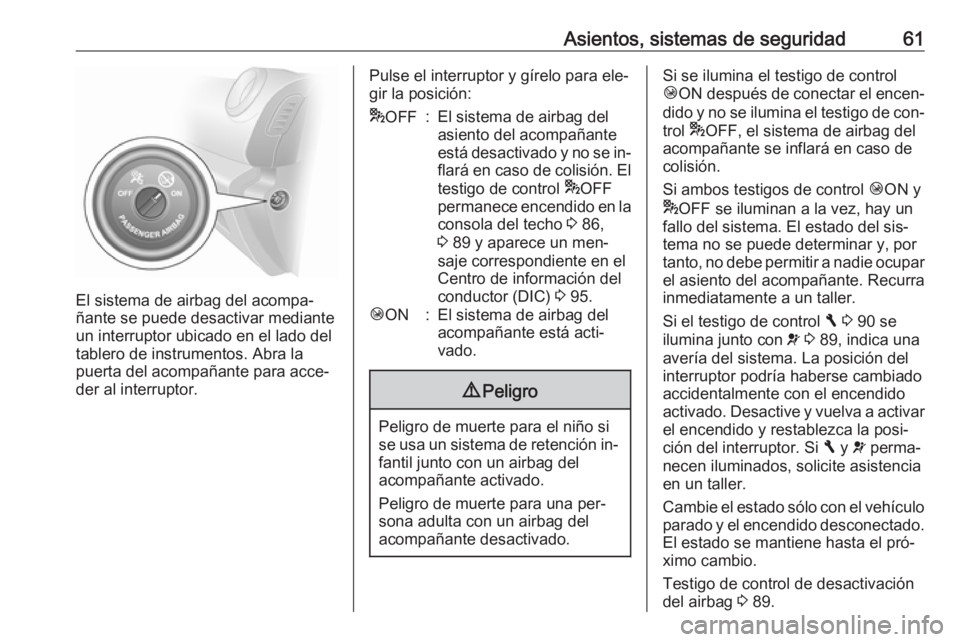

El sistema de airbag del acompa‐
ñante se puede desactivar mediante
un interruptor ubicado en el lado del
tablero de instrumentos. Abra la
puerta del acompañante para acce‐
der al interruptor.
Pulse el interruptor y gírelo para ele‐ gir la posición:* OFF:El sistema de airbag del
asiento del acompañante
está desactivado y no se in‐
flará en caso de colisión. El
testigo de control *OFF
permanece encendido en la consola del techo 3 86,
3 89 y aparece un men‐
saje correspondiente en el
Centro de información del
conductor (DIC) 3 95.Ó ON:El sistema de airbag del
acompañante está acti‐
vado.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Si se ilumina el testigo de control
Ó ON después de conectar el encen‐
dido y no se ilumina el testigo de con‐
trol *OFF, el sistema de airbag del
acompañante se inflará en caso de
colisión.
Si ambos testigos de control ÓON y
* OFF se iluminan a la vez, hay un
fallo del sistema. El estado del sis‐
tema no se puede determinar y, por
tanto, no debe permitir a nadie ocupar el asiento del acompañante. Recurra
inmediatamente a un taller.
Si el testigo de control F 3 90 se
ilumina junto con v 3 89, indica una
avería del sistema. La posición del
interruptor podría haberse cambiado
accidentalmente con el encendido
activado. Desactive y vuelva a activar el encendido y restablezca la posi‐
ción del interruptor. Si F y v perma‐
necen iluminados, solicite asistencia
en un taller.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado. El estado se mantiene hasta el pró‐ximo cambio.
Testigo de control de desactivación
del airbag 3 89.

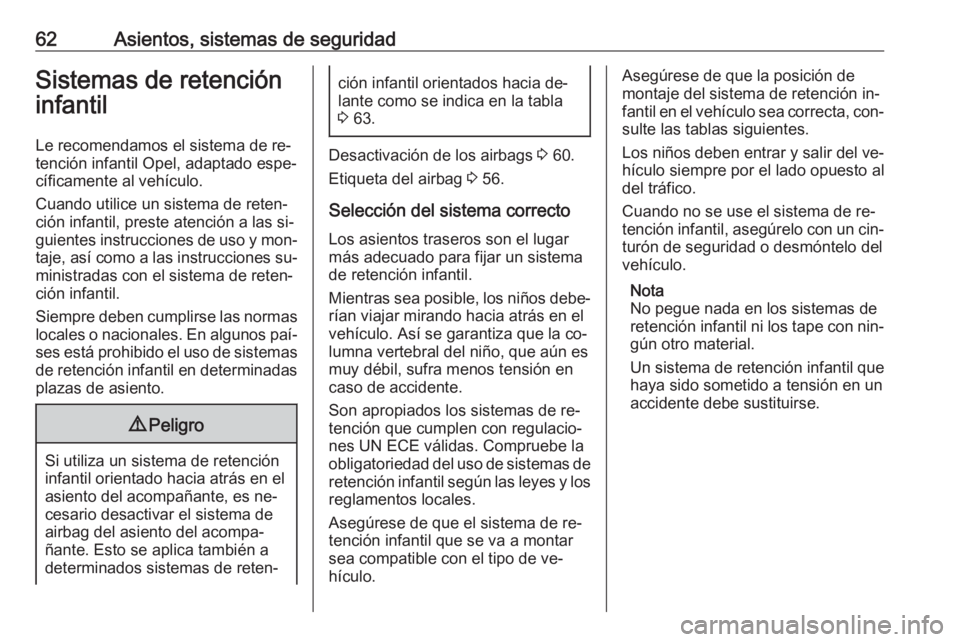

Page 64 of 225
62Asientos, sistemas de seguridadSistemas de retención
infantil
Le recomendamos el sistema de re‐
tención infantil Opel, adaptado espe‐
cíficamente al vehículo.
Cuando utilice un sistema de reten‐ ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐ taje, así como a las instrucciones su‐
ministradas con el sistema de reten‐
ción infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐ ses está prohibido el uso de sistemasde retención infantil en determinadas
plazas de asiento.9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es ne‐
cesario desactivar el sistema de
airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia de‐
lante como se indica en la tabla
3 63.
Desactivación de los airbags 3 60.
Etiqueta del airbag 3 56.
Selección del sistema correcto Los asientos traseros son el lugarmás adecuado para fijar un sistema
de retención infantil.
Mientras sea posible, los niños debe‐
rían viajar mirando hacia atrás en el
vehículo. Así se garantiza que la co‐
lumna vertebral del niño, que aún es
muy débil, sufra menos tensión en
caso de accidente.
Son apropiados los sistemas de re‐ tención que cumplen con regulacio‐
nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de retención infantil según las leyes y los
reglamentos locales.
Asegúrese de que el sistema de re‐
tención infantil que se va a montar sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta, con‐
sulte las tablas siguientes.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐ turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.
Page 65 of 225
Asientos, sistemas de seguridad63Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil Asientos delanteros - Vehículo comercial
Nivel de peso o de edad
Asiento del acompañante individual 1Asiento del acompañante doble
airbag activado
desactivado
o sin airbag
airbag activado
desactivado
o sin airbagposición centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
XUXXU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XUXXUGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
XUXXU
1:Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44. Deslice el asiento hacia
atrás lo máximo posible. Ajuste la altura del asiento a la posición más alta. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.
Page 66 of 225

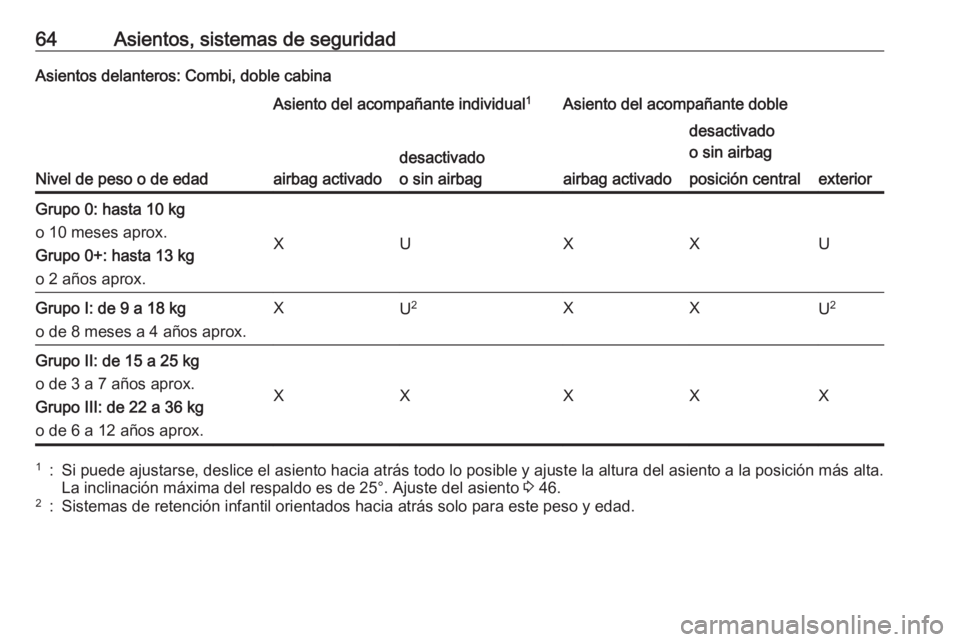

64Asientos, sistemas de seguridadAsientos delanteros: Combi, doble cabina
Nivel de peso o de edad
Asiento del acompañante individual1Asiento del acompañante doble
airbag activado
desactivado
o sin airbag
airbag activado
desactivado
o sin airbagposición centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
XUXXU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 2XXU2Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
XXXXX
1:Si puede ajustarse, deslice el asiento hacia atrás todo lo posible y ajuste la altura del asiento a la posición más alta.
La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.2:Sistemas de retención infantil orientados hacia atrás solo para este peso y edad.
Page 67 of 225

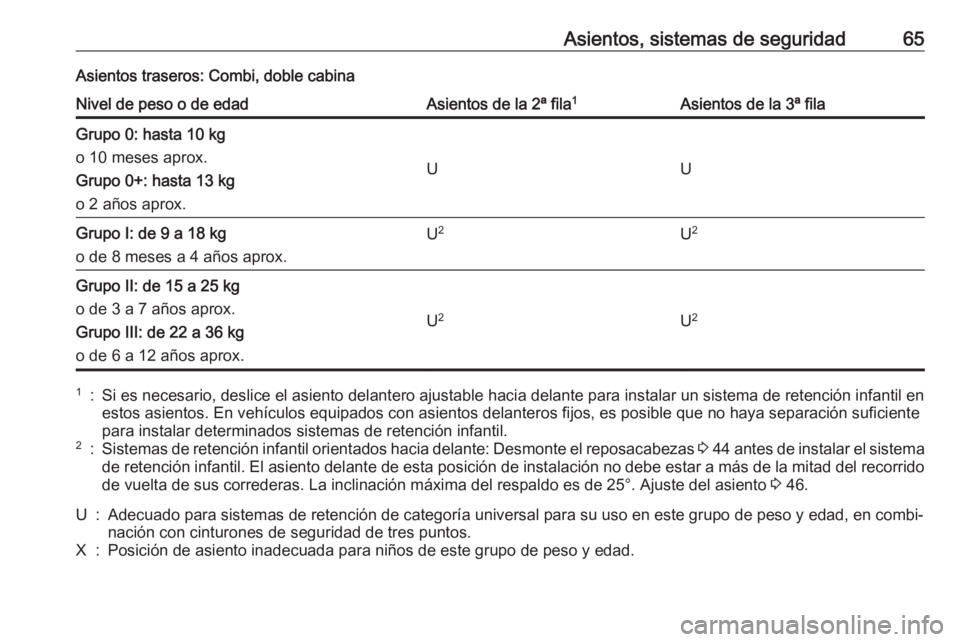

Asientos, sistemas de seguridad65Asientos traseros: Combi, doble cabinaNivel de peso o de edadAsientos de la 2ª fila1Asientos de la 3ª filaGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.U 2U2Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
U 2U 2
1:Si es necesario, deslice el asiento delantero ajustable hacia delante para instalar un sistema de retención infantil en
estos asientos. En vehículos equipados con asientos delanteros fijos, es posible que no haya separación suficiente para instalar determinados sistemas de retención infantil.2:Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44 antes de instalar el sistema
de retención infantil. El asiento delante de esta posición de instalación no debe estar a más de la mitad del recorrido
de vuelta de sus correderas. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.U:Adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en combi‐
nación con cinturones de seguridad de tres puntos.X:Posición de asiento inadecuada para niños de este grupo de peso y edad.
Page 68 of 225

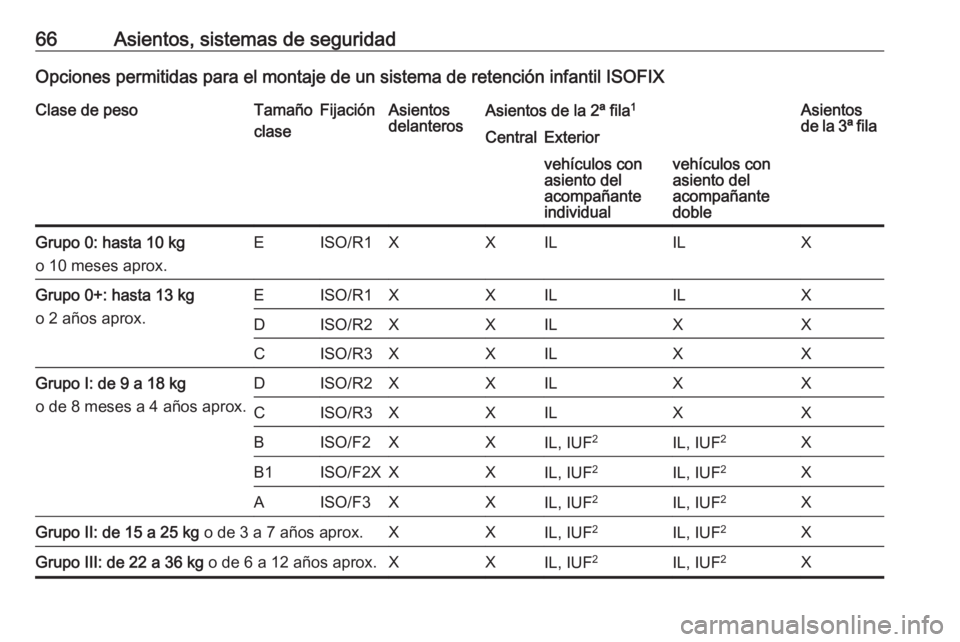

66Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoTamaño
claseFijaciónAsientos
delanterosAsientos de la 2ª fila 1Asientos
de la 3ª filaCentralExteriorvehículos con
asiento del
acompañante
individualvehículos con
asiento del
acompañante
dobleGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XXILILXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.DISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF 2XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXIL, IUF2IL, IUF2XGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXIL, IUF2IL, IUF 2X
Page 69 of 225

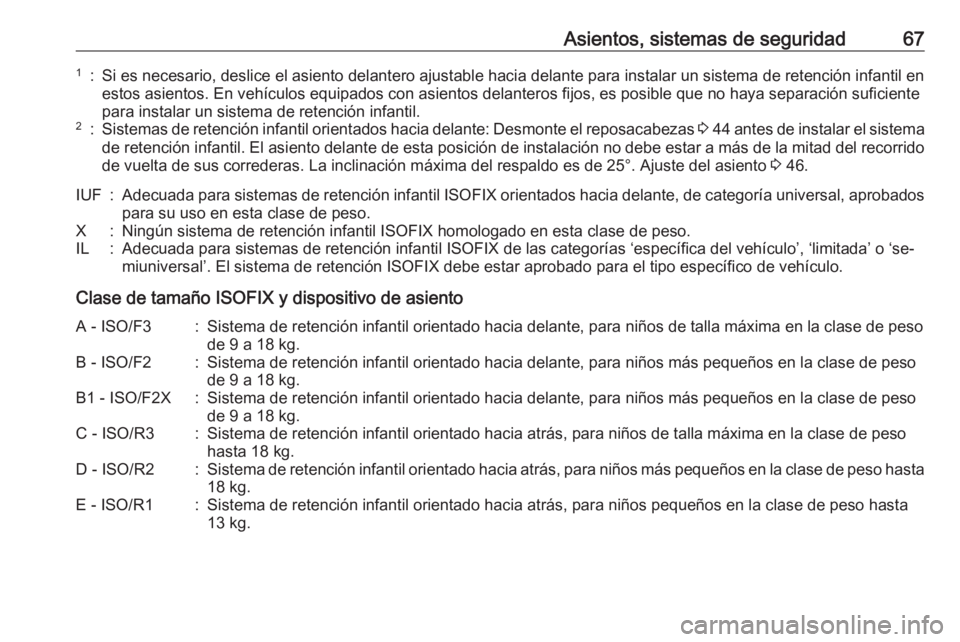

Asientos, sistemas de seguridad671:Si es necesario, deslice el asiento delantero ajustable hacia delante para instalar un sistema de retención infantil enestos asientos. En vehículos equipados con asientos delanteros fijos, es posible que no haya separación suficiente
para instalar un sistema de retención infantil.2:Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44 antes de instalar el sistema
de retención infantil. El asiento delante de esta posición de instalación no debe estar a más de la mitad del recorrido
de vuelta de sus correderas. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.IUF:Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.IL:Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘se‐ miuniversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de pesode 9 a 18 kg.B - ISO/F2:Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso
de 9 a 18 kg.B1 - ISO/F2X:Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso
de 9 a 18 kg.C - ISO/R3:Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg.D - ISO/R2:Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kg.E - ISO/R1:Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.
Page 70 of 225

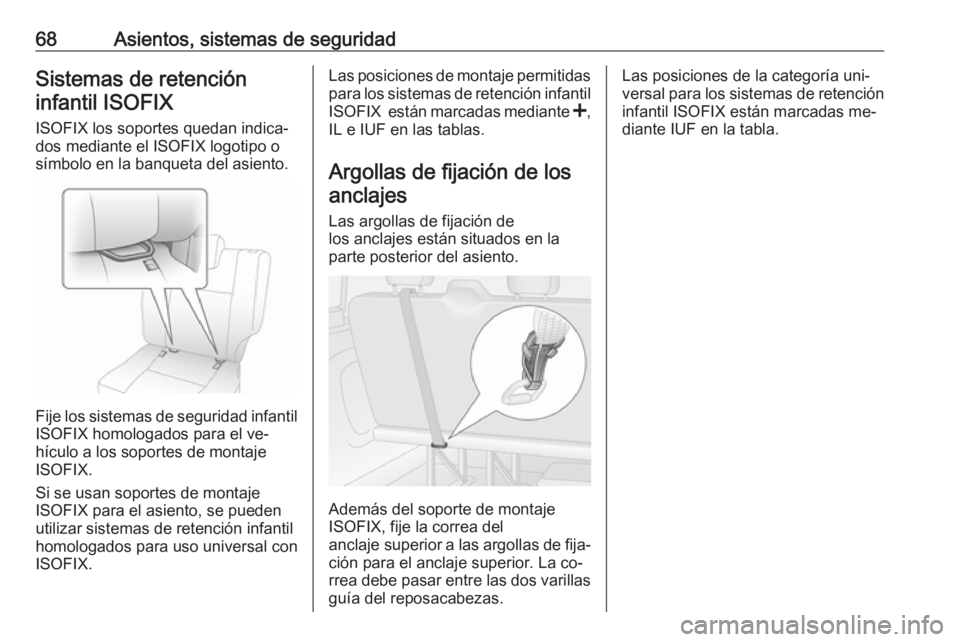

68Asientos, sistemas de seguridadSistemas de retencióninfantil ISOFIX
ISOFIX los soportes quedan indica‐
dos mediante el ISOFIX logotipo o
símbolo en la banqueta del asiento.
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Argollas de fijación de los
anclajes
Las argollas de fijación de
los anclajes están situados en la
parte posterior del asiento.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.
