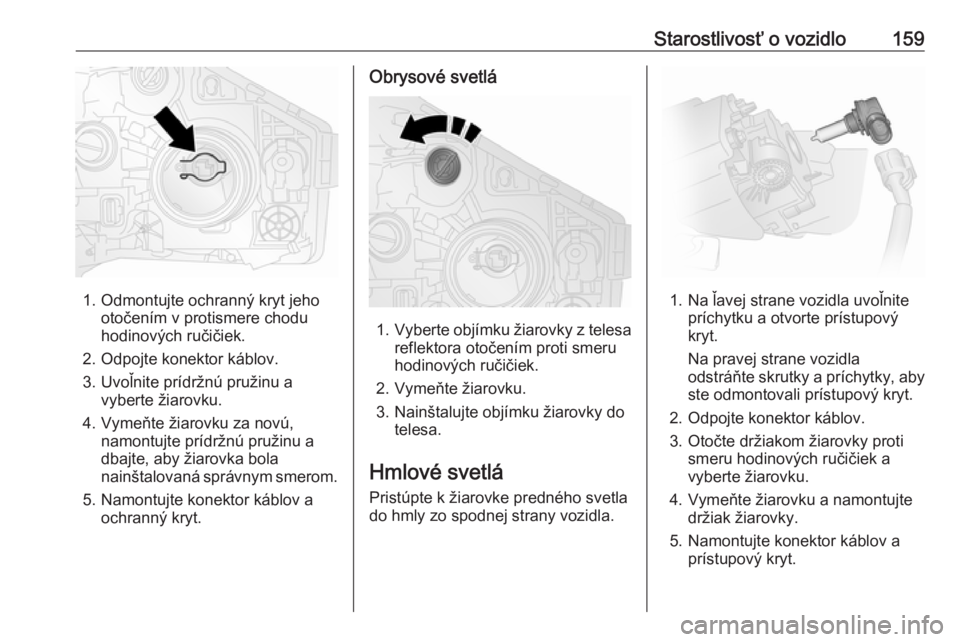

Starostlivosť o vozidlo159
1. Odmontujte ochranný kryt jehootočením v protismere chodu
hodinových ručičiek.
2. Odpojte konektor káblov.
3. Uvoľnite prídržnú pružinu a vyberte žiarovku.
4. Vymeňte žiarovku za novú, namontujte prídržnú pružinu a
dbajte, aby žiarovka bola
nainštalovaná správnym smerom.
5. Namontujte konektor káblov a ochranný kryt.
Obrysové svetlá
1.Vyberte objímku žiarovky z telesa
reflektora otočením proti smeru
hodinových ručičiek.
2. Vymeňte žiarovku.
3. Nainštalujte objímku žiarovky do telesa.
Hmlové svetlá
Pristúpte k žiarovke predného svetla
do hmly zo spodnej strany vozidla.
1. Na ľavej strane vozidla uvoľnite príchytku a otvorte prístupový
kryt.
Na pravej strane vozidla
odstráňte skrutky a príchytky, aby ste odmontovali prístupový kryt.
2. Odpojte konektor káblov.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek a
vyberte žiarovku.
4. Vymeňte žiarovku a namontujte držiak žiarovky.
5. Namontujte konektor káblov a prístupový kryt.

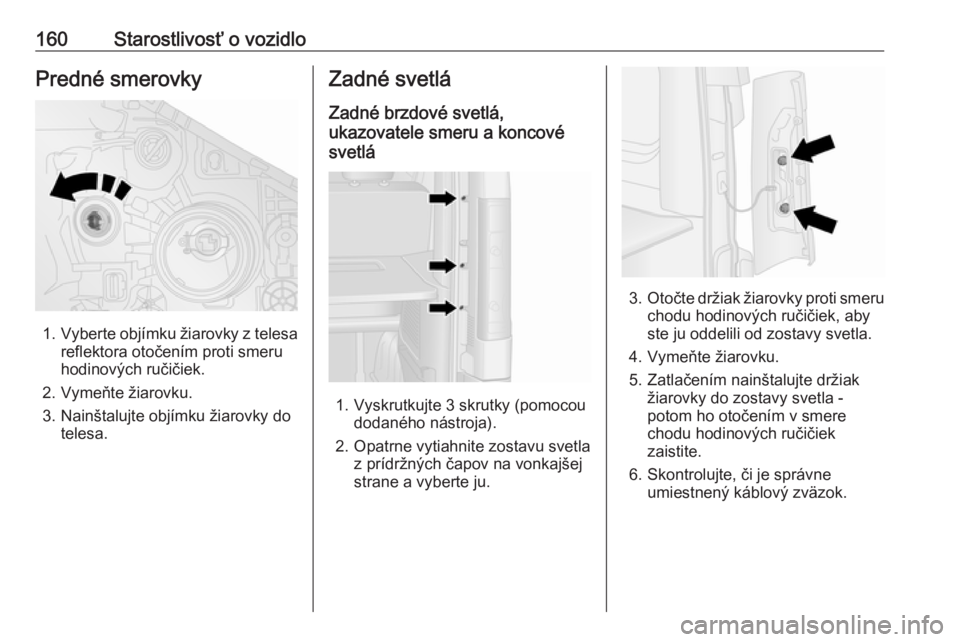

160Starostlivosť o vozidloPredné smerovky
1.Vyberte objímku žiarovky z telesa
reflektora otočením proti smeru
hodinových ručičiek.
2. Vymeňte žiarovku.
3. Nainštalujte objímku žiarovky do telesa.
Zadné svetlá
Zadné brzdové svetlá,
ukazovatele smeru a koncové
svetlá
1. Vyskrutkujte 3 skrutky (pomocou dodaného nástroja).
2. Opatrne vytiahnite zostavu svetla z prídržných čapov na vonkajšej
strane a vyberte ju.
3. Otočte držiak žiarovky proti smeru
chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
4. Vymeňte žiarovku.
5. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
6. Skontrolujte, či je správne umiestnený káblový zväzok.

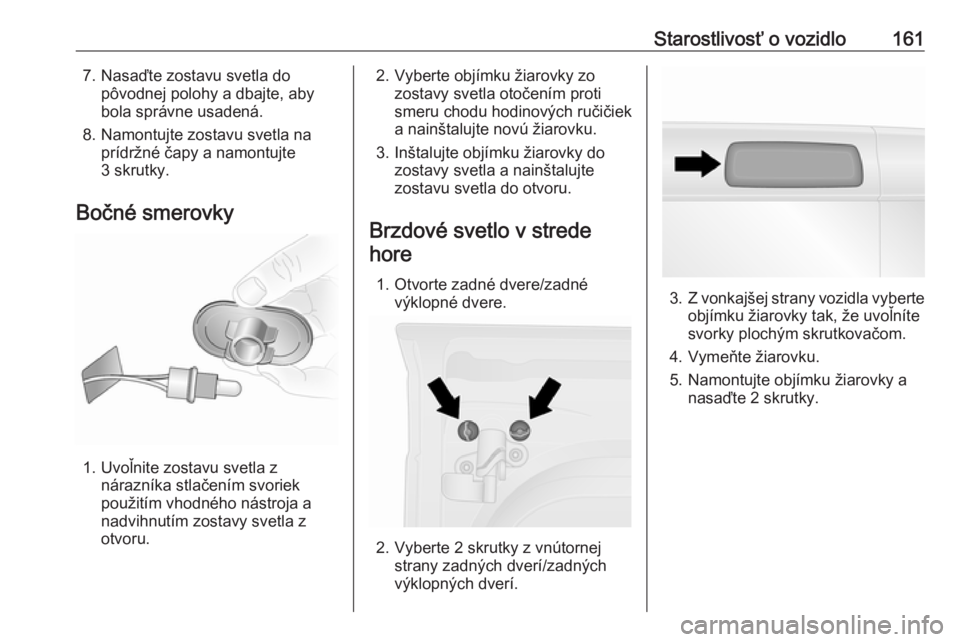

Starostlivosť o vozidlo1617. Nasaďte zostavu svetla dopôvodnej polohy a dbajte, aby
bola správne usadená.
8. Namontujte zostavu svetla na prídržné čapy a namontujte
3 skrutky.
Bočné smerovky
1. Uvoľnite zostavu svetla z nárazníka stlačením svoriek
použitím vhodného nástroja a
nadvihnutím zostavy svetla z
otvoru.
2. Vyberte objímku žiarovky zo zostavy svetla otočením proti
smeru chodu hodinových ručičiek
a nainštalujte novú žiarovku.
3. Inštalujte objímku žiarovky do zostavy svetla a nainštalujte
zostavu svetla do otvoru.
Brzdové svetlo v strede hore
1. Otvorte zadné dvere/zadné výklopné dvere.
2. Vyberte 2 skrutky z vnútornej
strany zadných dverí/zadných
výklopných dverí.
3. Z vonkajšej strany vozidla vyberte
objímku žiarovky tak, že uvoľníte
svorky plochým skrutkovačom.
4. Vymeňte žiarovku.
5. Namontujte objímku žiarovky a nasaďte 2 skrutky.

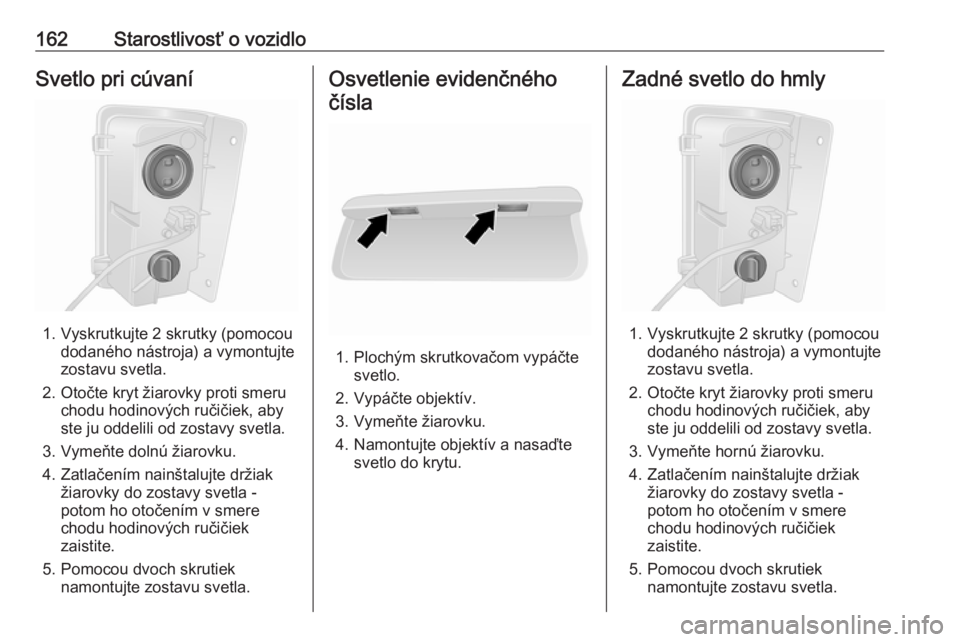

162Starostlivosť o vozidloSvetlo pri cúvaní
1. Vyskrutkujte 2 skrutky (pomocoudodaného nástroja) a vymontujte
zostavu svetla.
2. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
3. Vymeňte dolnú žiarovku.
4. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
5. Pomocou dvoch skrutiek namontujte zostavu svetla.
Osvetlenie evidenčného
čísla
1. Plochým skrutkovačom vypáčte svetlo.
2. Vypáčte objektív.
3. Vymeňte žiarovku.
4. Namontujte objektív a nasaďte svetlo do krytu.
Zadné svetlo do hmly
1. Vyskrutkujte 2 skrutky (pomocou dodaného nástroja) a vymontujte
zostavu svetla.
2. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
3. Vymeňte hornú žiarovku.
4. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
5. Pomocou dvoch skrutiek namontujte zostavu svetla.

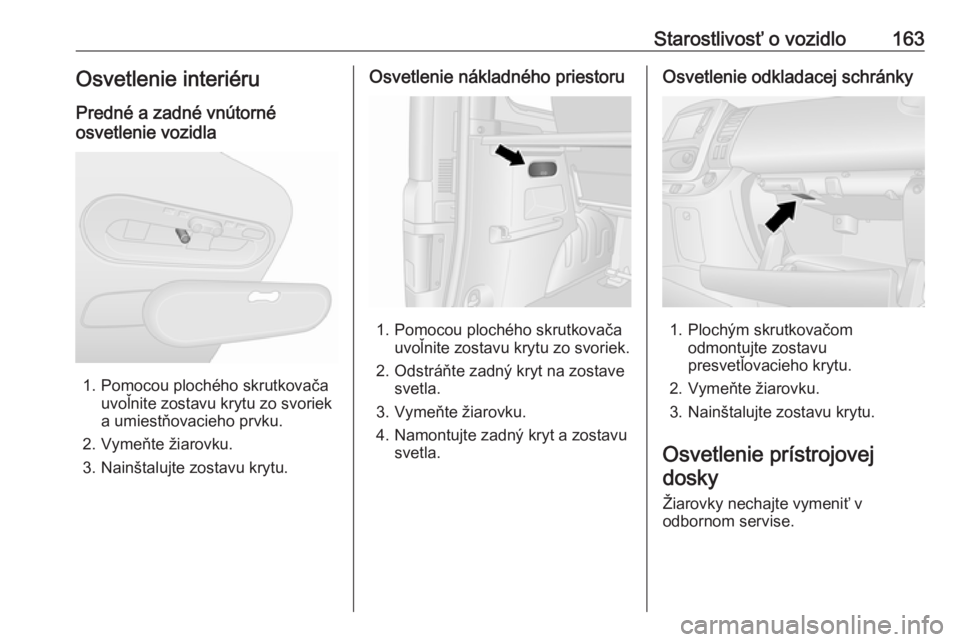

Starostlivosť o vozidlo163Osvetlenie interiéru
Predné a zadné vnútorné
osvetlenie vozidla
1. Pomocou plochého skrutkovača uvoľnite zostavu krytu zo svoriek
a umiestňovacieho prvku.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu krytu.
Osvetlenie nákladného priestoru
1. Pomocou plochého skrutkovača uvoľnite zostavu krytu zo svoriek.
2. Odstráňte zadný kryt na zostave svetla.
3. Vymeňte žiarovku.
4. Namontujte zadný kryt a zostavu svetla.
Osvetlenie odkladacej schránky
1. Plochým skrutkovačomodmontujte zostavu
presvetľovacieho krytu.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu krytu.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.

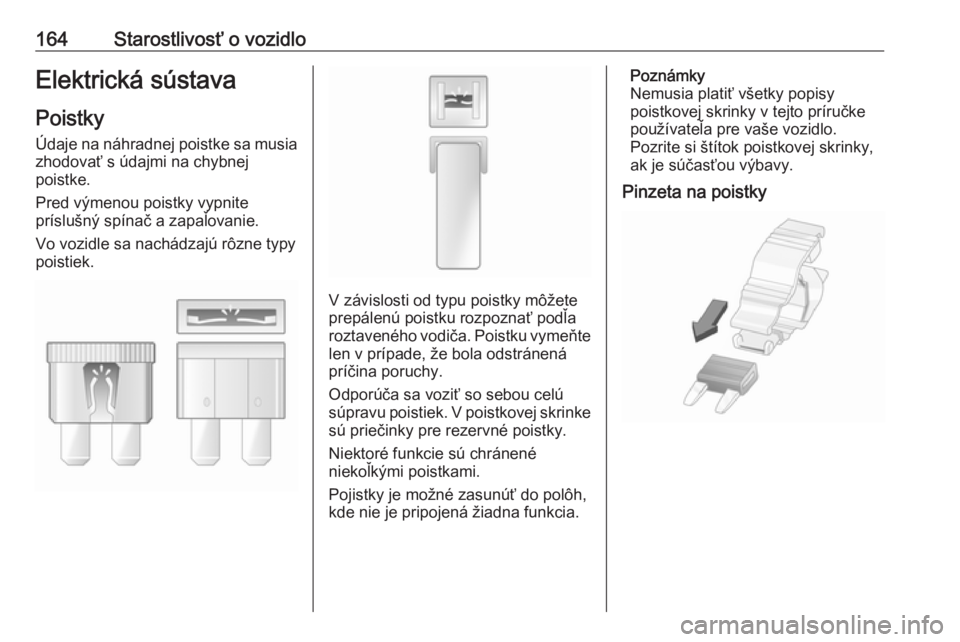

164Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne typy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek. V poistkovej skrinke
sú priečinky pre rezervné poistky.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
používateľa pre vaše vozidlo.
Pozrite si štítok poistkovej skrinky,
ak je súčasťou výbavy.

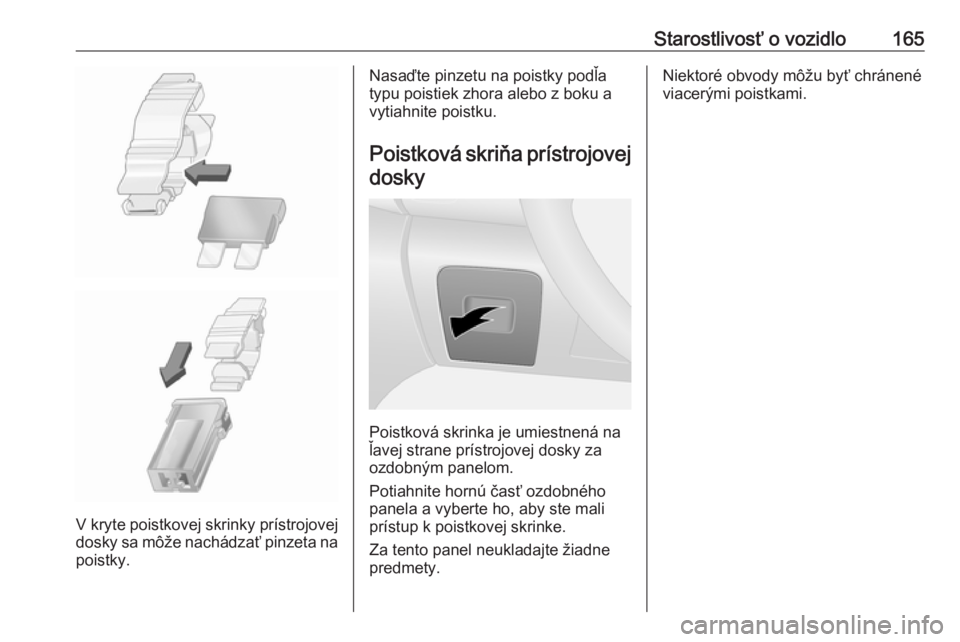

Pinzeta na poistky

Starostlivosť o vozidlo165
V kryte poistkovej skrinky prístrojovej
dosky sa môže nachádzať pinzeta na poistky.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa prístrojovej
dosky
Poistková skrinka je umiestnená na
ľavej strane prístrojovej dosky za
ozdobným panelom.
Potiahnite hornú časť ozdobného
panela a vyberte ho, aby ste mali
prístup k poistkovej skrinke.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.

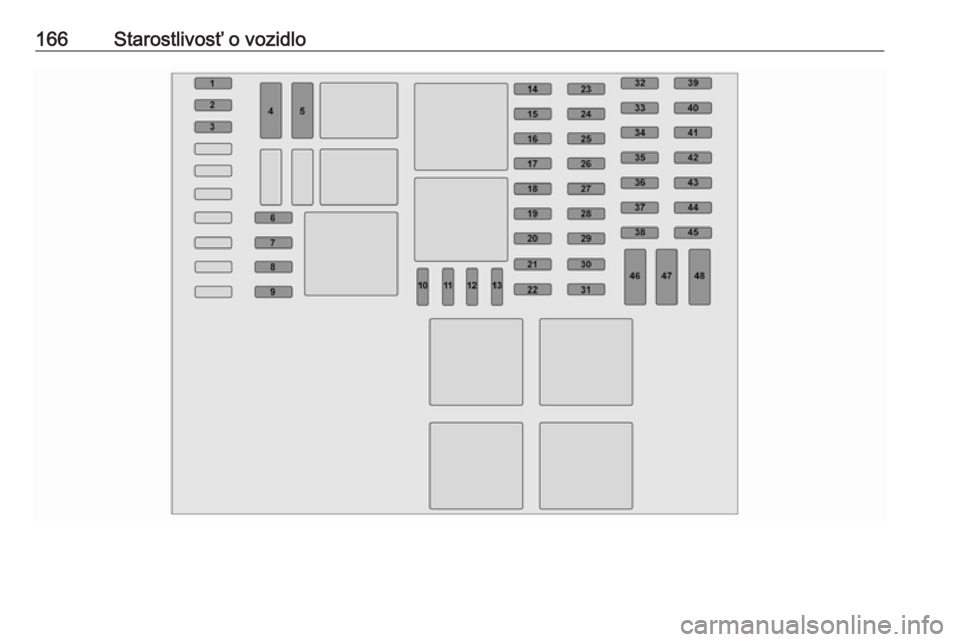

166Starostlivosť o vozidlo

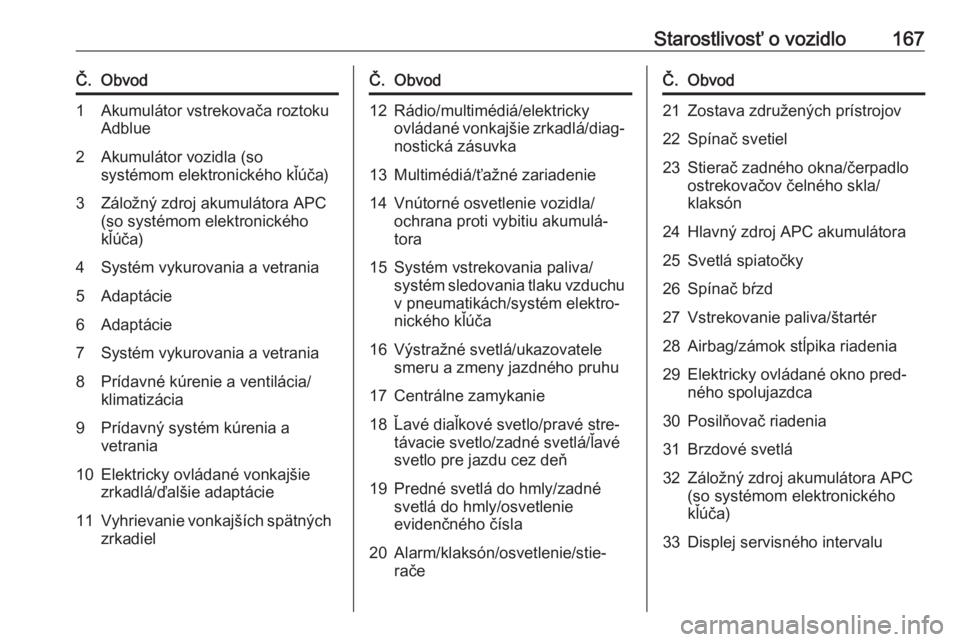

Starostlivosť o vozidlo167Č.Obvod1Akumulátor vstrekovača roztoku
Adblue2Akumulátor vozidla (so
systémom elektronického kľúča)3Záložný zdroj akumulátora APC
(so systémom elektronického
kľúča)4Systém vykurovania a vetrania5Adaptácie6Adaptácie7Systém vykurovania a vetrania8Prídavné kúrenie a ventilácia/
klimatizácia9Prídavný systém kúrenia a
vetrania10Elektricky ovládané vonkajšie
zrkadlá/ďalšie adaptácie11Vyhrievanie vonkajších spätných
zrkadielČ.Obvod12Rádio/multimédiá/elektricky
ovládané vonkajšie zrkadlá/diag‐
nostická zásuvka13Multimédiá/ťažné zariadenie14Vnútorné osvetlenie vozidla/
ochrana proti vybitiu akumulá‐
tora15Systém vstrekovania paliva/
systém sledovania tlaku vzduchu v pneumatikách/systém elektro‐
nického kľúča16Výstražné svetlá/ukazovatele
smeru a zmeny jazdného pruhu17Centrálne zamykanie18Ľavé diaľkové svetlo/pravé stre‐
távacie svetlo/zadné svetlá/ľavé
svetlo pre jazdu cez deň19Predné svetlá do hmly/zadné
svetlá do hmly/osvetlenie
evidenčného čísla20Alarm/klaksón/osvetlenie/stie‐
račeČ.Obvod21Zostava združených prístrojov22Spínač svetiel23Stierač zadného okna/čerpadlo ostrekovačov čelného skla/
klaksón24Hlavný zdroj APC akumulátora25Svetlá spiatočky26Spínač bŕzd27Vstrekovanie paliva/štartér28Airbag/zámok stĺpika riadenia29Elektricky ovládané okno pred‐
ného spolujazdca30Posilňovač riadenia31Brzdové svetlá32Záložný zdroj akumulátora APC
(so systémom elektronického
kľúča)33Displej servisného intervalu

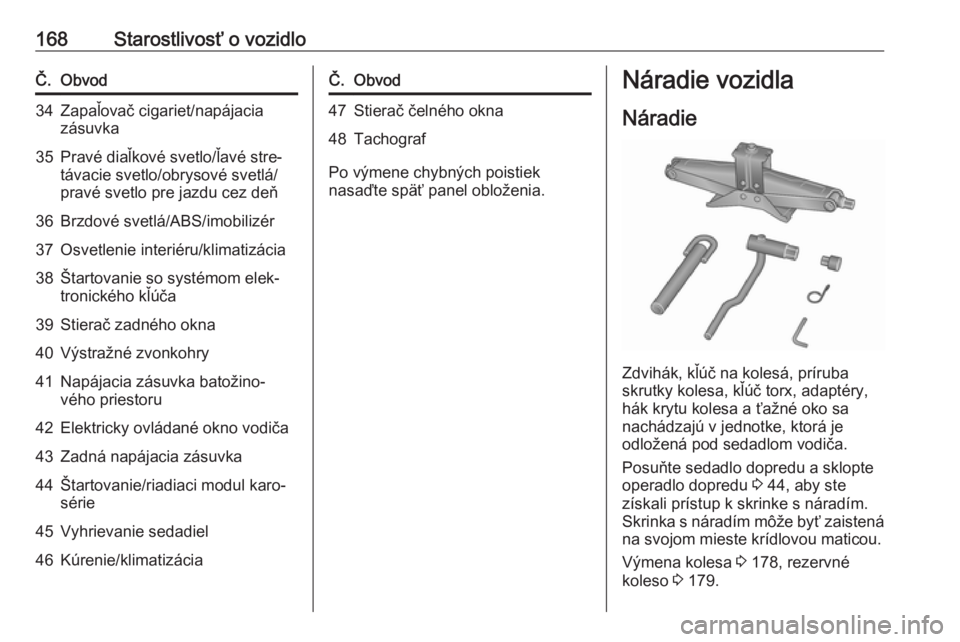

168Starostlivosť o vozidloČ.Obvod34Zapaľovač cigariet/napájacia
zásuvka35Pravé diaľkové svetlo/ľavé stre‐
távacie svetlo/obrysové svetlá/
pravé svetlo pre jazdu cez deň36Brzdové svetlá/ABS/imobilizér37Osvetlenie interiéru/klimatizácia38Štartovanie so systémom elek‐
tronického kľúča39Stierač zadného okna40Výstražné zvonkohry41Napájacia zásuvka batožino‐
vého priestoru42Elektricky ovládané okno vodiča43Zadná napájacia zásuvka44Štartovanie/riadiaci modul karo‐
série45Vyhrievanie sedadiel46Kúrenie/klimatizáciaČ.Obvod47Stierač čelného okna48Tachograf
Po výmene chybných poistiek
nasaďte späť panel obloženia.
Náradie vozidla
Náradie
Zdvihák, kľúč na kolesá, príruba
skrutky kolesa, kľúč torx, adaptéry,
hák krytu kolesa a ťažné oko sa
nachádzajú v jednotke, ktorá je
odložená pod sedadlom vodiča.
Posuňte sedadlo dopredu a sklopte
operadlo dopredu 3 44, aby ste
získali prístup k skrinke s náradím. Skrinka s náradím môže byť zaistená
na svojom mieste krídlovou maticou.
Výmena kolesa 3 178, rezervné
koleso 3 179.
