OPEL VIVARO B 2018 Manuale di uso e manutenzione (in Italian)

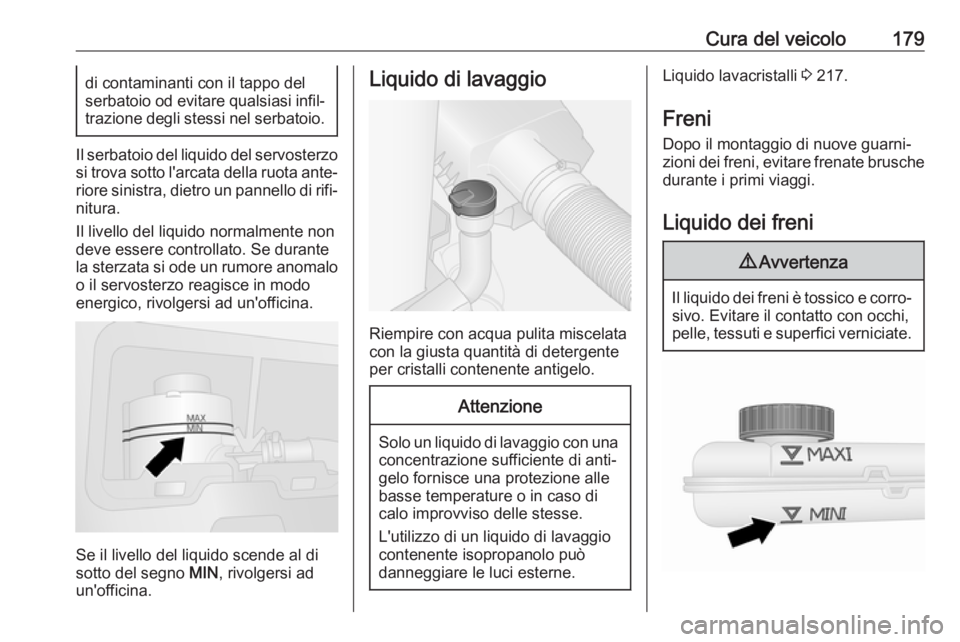

Cura del veicolo179di contaminanti con il tappo del
serbatoio od evitare qualsiasi infil‐
trazione degli stessi nel serbatoio.
Il serbatoio del liquido del servosterzo
si trova sotto l'arcata della ruota ante‐ riore sinistra, dietro un pannello di rifi‐
nitura.
Il livello del liquido normalmente non
deve essere controllato. Se durante
la sterzata si ode un rumore anomalo o il servosterzo reagisce in modoenergico, rivolgersi ad un'officina.
Se il livello del liquido scende al di
sotto del segno MIN, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di detergente
per cristalli contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può
danneggiare le luci esterne.
Liquido lavacristalli 3 217.
Freni Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.

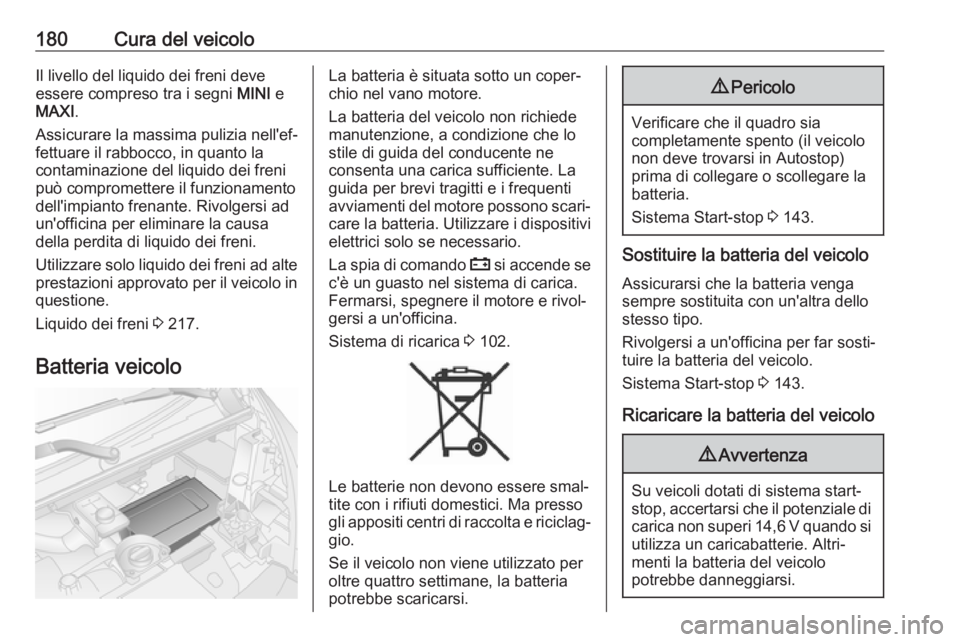

180Cura del veicoloIl livello del liquido dei freni deve
essere compreso tra i segni MINI e
MAXI .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la
contaminazione del liquido dei freni
può compromettere il funzionamento
dell'impianto frenante. Rivolgersi ad
un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni ad alte prestazioni approvato per il veicolo in
questione.
Liquido dei freni 3 217.
Batteria veicoloLa batteria è situata sotto un coper‐
chio nel vano motore.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Utilizzare i dispositivi
elettrici solo se necessario.
La spia di comando p si accende se
c'è un guasto nel sistema di carica.
Fermarsi, spegnere il motore e rivol‐
gersi a un'officina.
Sistema di ricarica 3 102.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi.
9 Pericolo
Verificare che il quadro sia
completamente spento (il veicolo
non deve trovarsi in Autostop)
prima di collegare o scollegare la
batteria.
Sistema Start-stop 3 143.
Sostituire la batteria del veicolo
Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.
Rivolgersi a un'officina per far sosti‐
tuire la batteria del veicolo.
Sistema Start-stop 3 143.
Ricaricare la batteria del veicolo
9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando si
utilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.

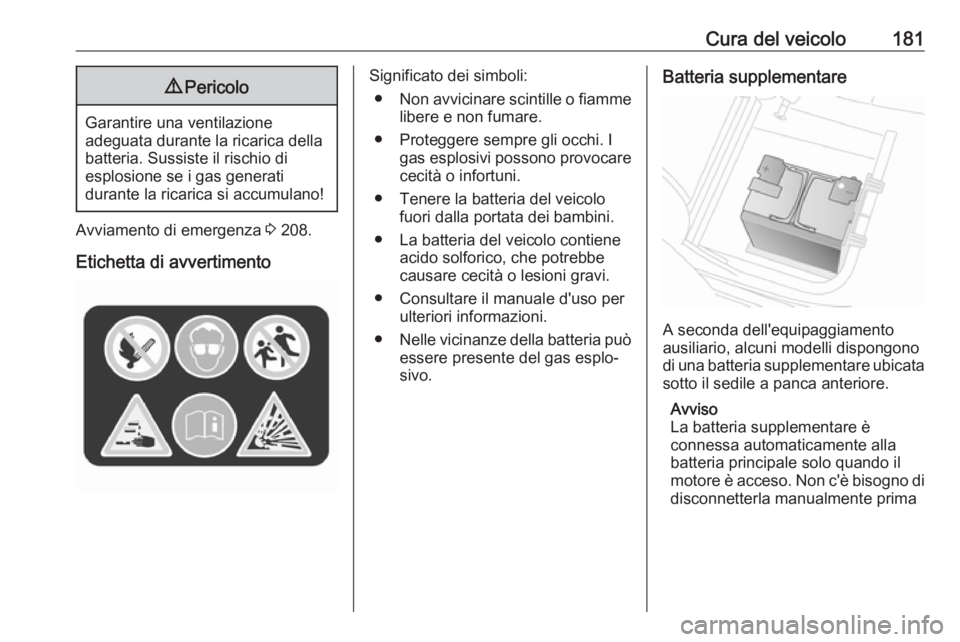

Cura del veicolo1819Pericolo
Garantire una ventilazione
adeguata durante la ricarica della
batteria. Sussiste il rischio di
esplosione se i gas generati
durante la ricarica si accumulano!
Avviamento di emergenza 3 208.
Etichetta di avvertimento
Significato dei simboli: ● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Consultare il manuale d'uso per ulteriori informazioni.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐ sivo.Batteria supplementare
A seconda dell'equipaggiamento
ausiliario, alcuni modelli dispongono
di una batteria supplementare ubicata
sotto il sedile a panca anteriore.
Avviso
La batteria supplementare è
connessa automaticamente alla
batteria principale solo quando il
motore è acceso. Non c'è bisogno di disconnetterla manualmente prima

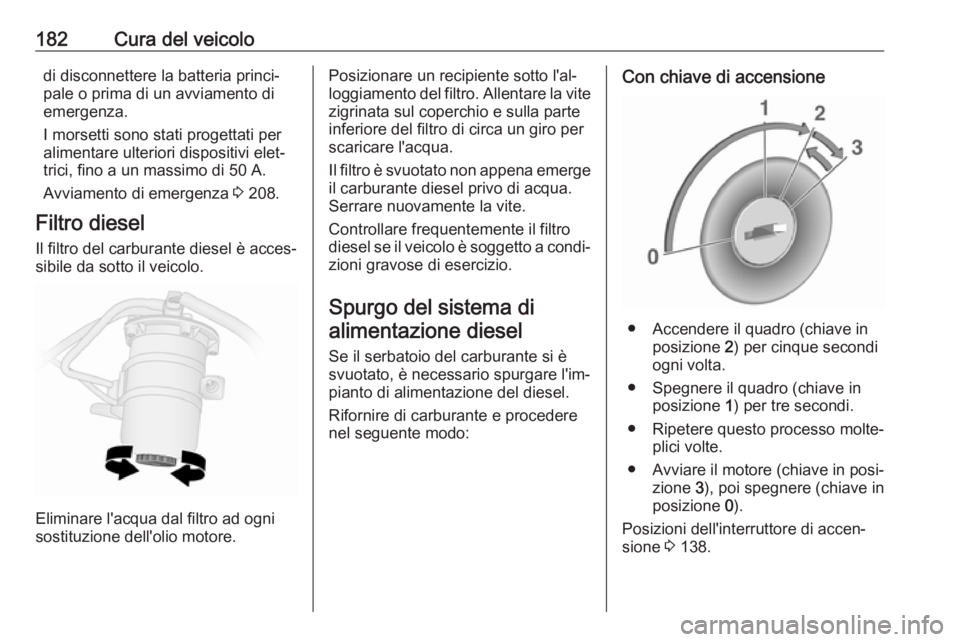

182Cura del veicolodi disconnettere la batteria princi‐
pale o prima di un avviamento di
emergenza.
I morsetti sono stati progettati per
alimentare ulteriori dispositivi elet‐
trici, fino a un massimo di 50 A.
Avviamento di emergenza 3 208.
Filtro diesel
Il filtro del carburante diesel è acces‐
sibile da sotto il veicolo.
Eliminare l'acqua dal filtro ad ogni
sostituzione dell'olio motore.
Posizionare un recipiente sotto l'al‐
loggiamento del filtro. Allentare la vite
zigrinata sul coperchio e sulla parte
inferiore del filtro di circa un giro per scaricare l'acqua.
Il filtro è svuotato non appena emerge il carburante diesel privo di acqua.
Serrare nuovamente la vite.
Controllare frequentemente il filtro
diesel se il veicolo è soggetto a condi‐
zioni gravose di esercizio.
Spurgo del sistema dialimentazione diesel
Se il serbatoio del carburante si è
svuotato, è necessario spurgare l'im‐
pianto di alimentazione del diesel.
Rifornire di carburante e procedere
nel seguente modo:Con chiave di accensione
● Accendere il quadro (chiave in posizione 2) per cinque secondi
ogni volta.
● Spegnere il quadro (chiave in posizione 1) per tre secondi.
● Ripetere questo processo molte‐ plici volte.
● Avviare il motore (chiave in posi‐ zione 3), poi spegnere (chiave in
posizione 0).
Posizioni dell'interruttore di accen‐ sione 3 138.

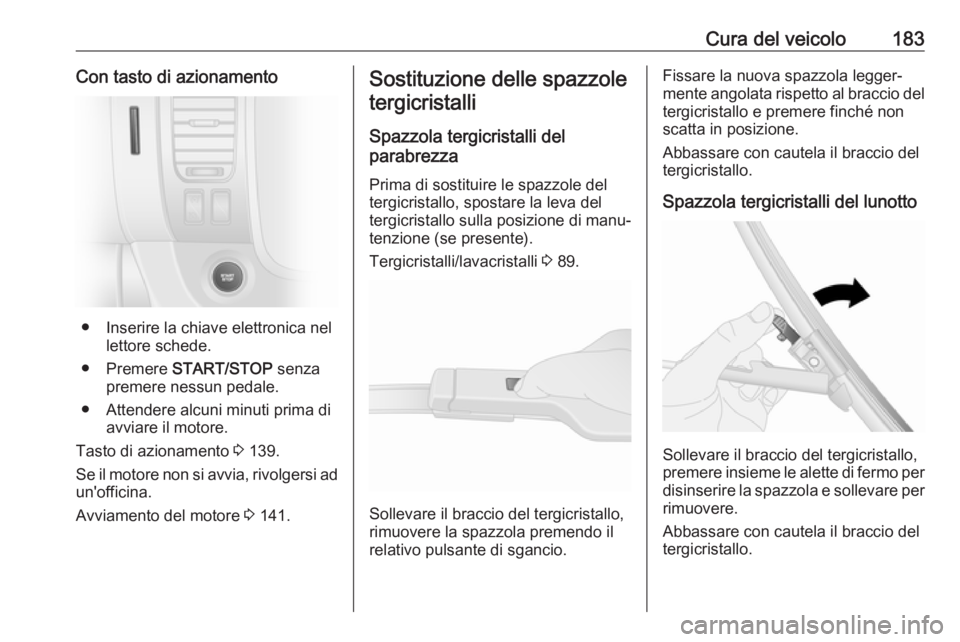

Cura del veicolo183Con tasto di azionamento
● Inserire la chiave elettronica nellettore schede.
● Premere START/STOP senza
premere nessun pedale.
● Attendere alcuni minuti prima di avviare il motore.
Tasto di azionamento 3 139.
Se il motore non si avvia, rivolgersi ad un'officina.
Avviamento del motore 3 141.
Sostituzione delle spazzole
tergicristalli
Spazzola tergicristalli del
parabrezza
Prima di sostituire le spazzole del tergicristallo, spostare la leva del
tergicristallo sulla posizione di manu‐
tenzione (se presente).
Tergicristalli/lavacristalli 3 89.
Sollevare il braccio del tergicristallo,
rimuovere la spazzola premendo il
relativo pulsante di sgancio.
Fissare la nuova spazzola legger‐
mente angolata rispetto al braccio del
tergicristallo e premere finché non
scatta in posizione.
Abbassare con cautela il braccio del tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo,
premere insieme le alette di fermo per disinserire la spazzola e sollevare per rimuovere.
Abbassare con cautela il braccio del
tergicristallo.

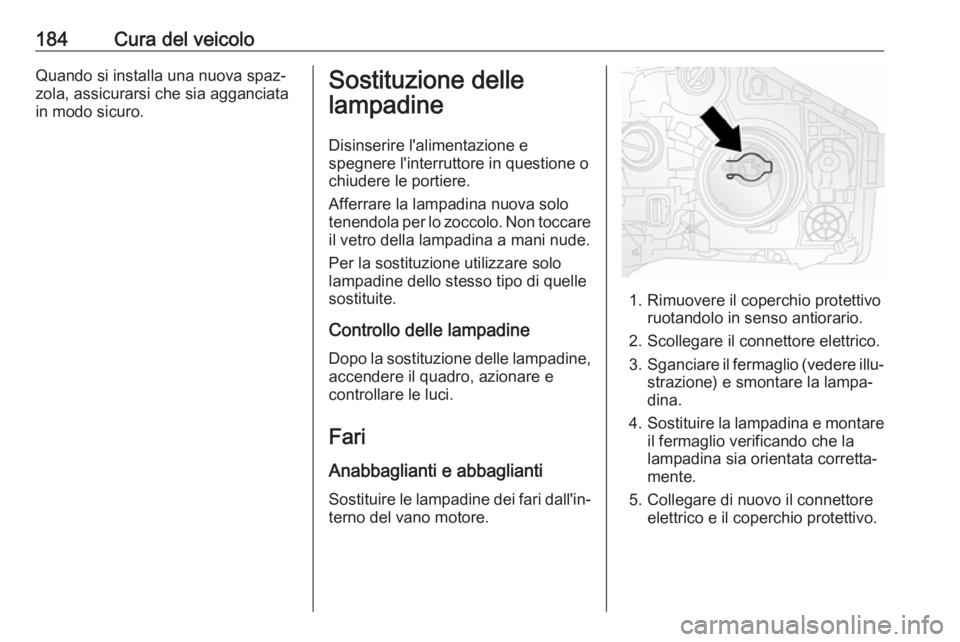

184Cura del veicoloQuando si installa una nuova spaz‐
zola, assicurarsi che sia agganciata
in modo sicuro.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Controllo delle lampadine Dopo la sostituzione delle lampadine,
accendere il quadro, azionare e
controllare le luci.
Fari
Anabbaglianti e abbaglianti Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
1. Rimuovere il coperchio protettivo ruotandolo in senso antiorario.
2. Scollegare il connettore elettrico. 3. Sganciare il fermaglio (vedere illu‐
strazione) e smontare la lampa‐
dina.
4. Sostituire la lampadina e montare
il fermaglio verificando che la
lampadina sia orientata corretta‐
mente.
5. Collegare di nuovo il connettore elettrico e il coperchio protettivo.

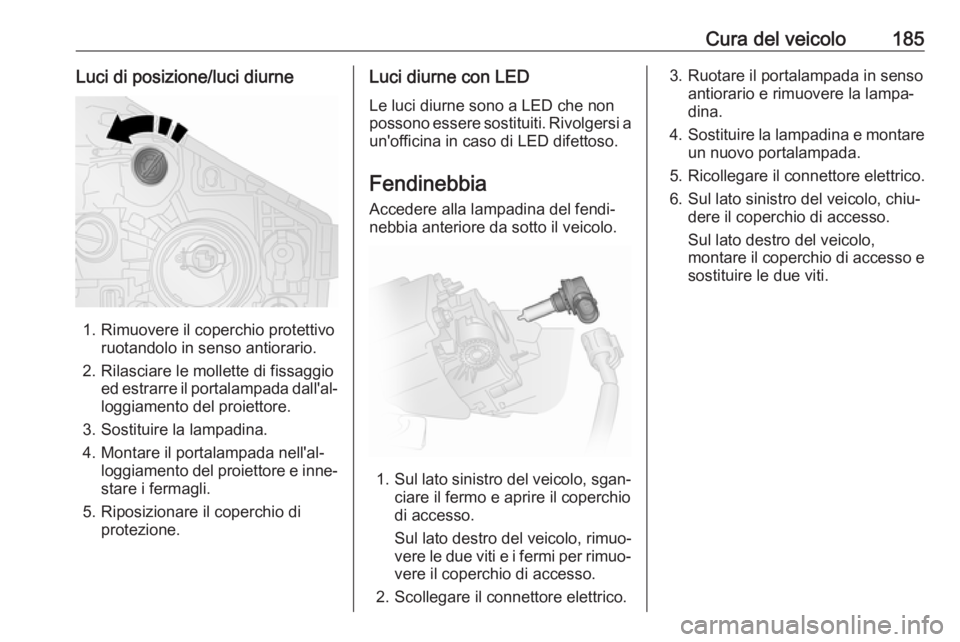

Cura del veicolo185Luci di posizione/luci diurne
1. Rimuovere il coperchio protettivoruotandolo in senso antiorario.
2. Rilasciare le mollette di fissaggio ed estrarre il portalampada dall'al‐
loggiamento del proiettore.
3. Sostituire la lampadina.
4. Montare il portalampada nell'al‐ loggiamento del proiettore e inne‐
stare i fermagli.
5. Riposizionare il coperchio di protezione.
Luci diurne con LED
Le luci diurne sono a LED che non possono essere sostituiti. Rivolgersi a
un'officina in caso di LED difettoso.
Fendinebbia Accedere alla lampadina del fendi‐
nebbia anteriore da sotto il veicolo.
1. Sul lato sinistro del veicolo, sgan‐
ciare il fermo e aprire il coperchio
di accesso.
Sul lato destro del veicolo, rimuo‐
vere le due viti e i fermi per rimuo‐
vere il coperchio di accesso.
2. Scollegare il connettore elettrico.
3. Ruotare il portalampada in senso antiorario e rimuovere la lampa‐
dina.
4. Sostituire la lampadina e montare
un nuovo portalampada.
5. Ricollegare il connettore elettrico.
6. Sul lato sinistro del veicolo, chiu‐ dere il coperchio di accesso.
Sul lato destro del veicolo,
montare il coperchio di accesso e sostituire le due viti.

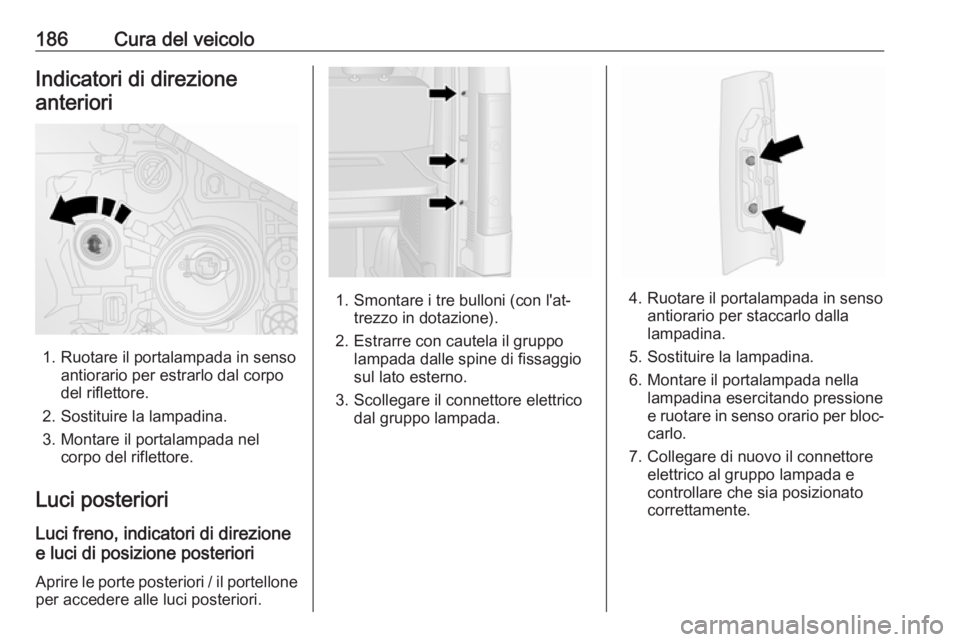

186Cura del veicoloIndicatori di direzione
anteriori
1. Ruotare il portalampada in senso antiorario per estrarlo dal corpo
del riflettore.
2. Sostituire la lampadina. 3. Montare il portalampada nel corpo del riflettore.
Luci posteriori
Luci freno, indicatori di direzione
e luci di posizione posteriori
Aprire le porte posteriori / il portellone
per accedere alle luci posteriori.
1. Smontare i tre bulloni (con l'at‐ trezzo in dotazione).
2. Estrarre con cautela il gruppo lampada dalle spine di fissaggio
sul lato esterno.
3. Scollegare il connettore elettrico dal gruppo lampada.4. Ruotare il portalampada in sensoantiorario per staccarlo dalla
lampadina.
5. Sostituire la lampadina. 6. Montare il portalampada nella lampadina esercitando pressionee ruotare in senso orario per bloc‐
carlo.
7. Collegare di nuovo il connettore elettrico al gruppo lampada e
controllare che sia posizionato
correttamente.

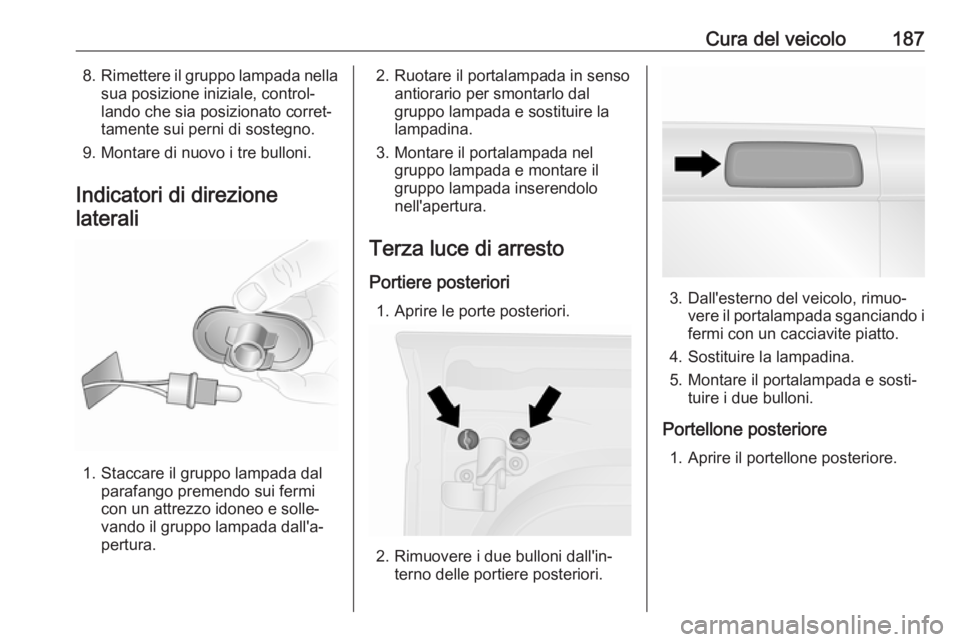

Cura del veicolo1878.Rimettere il gruppo lampada nella
sua posizione iniziale, control‐
lando che sia posizionato corret‐
tamente sui perni di sostegno.
9. Montare di nuovo i tre bulloni.
Indicatori di direzione laterali
1. Staccare il gruppo lampada dal parafango premendo sui fermi
con un attrezzo idoneo e solle‐
vando il gruppo lampada dall'a‐
pertura.
2. Ruotare il portalampada in senso antiorario per smontarlo dal
gruppo lampada e sostituire la
lampadina.
3. Montare il portalampada nel gruppo lampada e montare il
gruppo lampada inserendolo
nell'apertura.
Terza luce di arresto
Portiere posteriori 1. Aprire le porte posteriori.
2. Rimuovere i due bulloni dall'in‐ terno delle portiere posteriori.
3. Dall'esterno del veicolo, rimuo‐vere il portalampada sganciando i
fermi con un cacciavite piatto.
4. Sostituire la lampadina.
5. Montare il portalampada e sosti‐ tuire i due bulloni.
Portellone posteriore 1. Aprire il portellone posteriore.

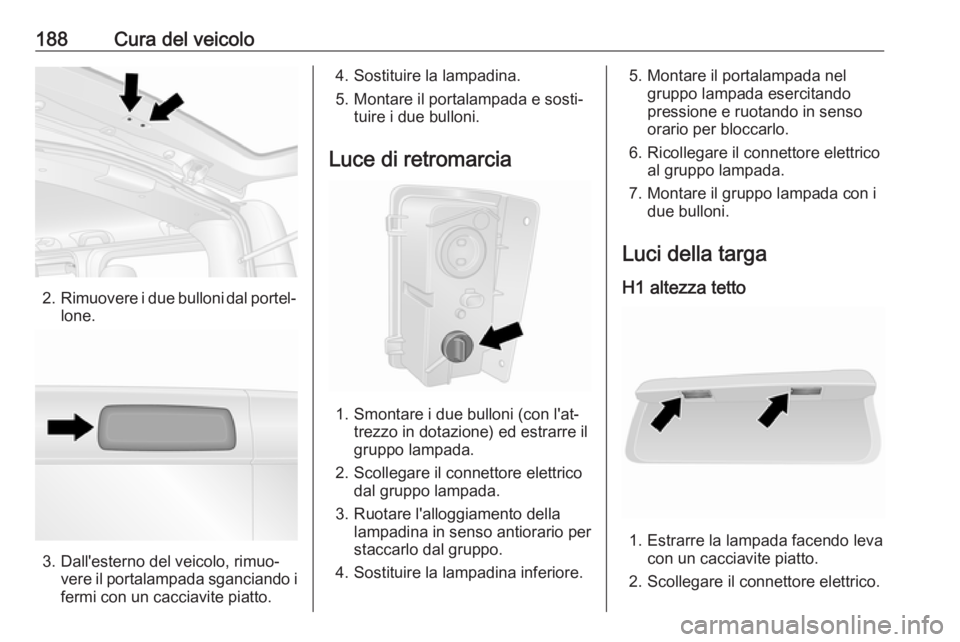

188Cura del veicolo
2.Rimuovere i due bulloni dal portel‐
lone.
3. Dall'esterno del veicolo, rimuo‐ vere il portalampada sganciando i
fermi con un cacciavite piatto.
4. Sostituire la lampadina.
5. Montare il portalampada e sosti‐ tuire i due bulloni.
Luce di retromarcia
1. Smontare i due bulloni (con l'at‐ trezzo in dotazione) ed estrarre il
gruppo lampada.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
4. Sostituire la lampadina inferiore.
5. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
6. Ricollegare il connettore elettrico al gruppo lampada.
7. Montare il gruppo lampada con i due bulloni.
Luci della targa H1 altezza tetto
1. Estrarre la lampada facendo leva con un cacciavite piatto.
2. Scollegare il connettore elettrico.
