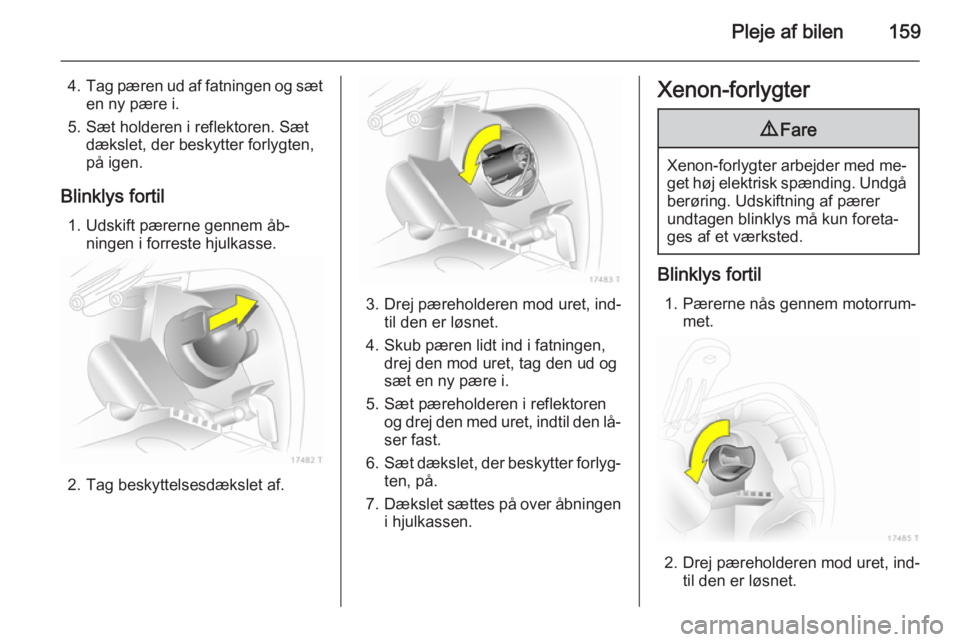

Pleje af bilen159
4.Tag pæren ud af fatningen og sæt
en ny pære i.
5. Sæt holderen i reflektoren. Sæt dækslet, der beskytter forlygten,
på igen.
Blinklys fortil 1. Udskift pærerne gennem åb‐ ningen i forreste hjulkasse.
2. Tag beskyttelsesdækslet af.
3. Drej pæreholderen mod uret, ind‐til den er løsnet.
4. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i.
5. Sæt pæreholderen i reflektoren og drej den med uret, indtil den lå‐
ser fast.
6. Sæt dækslet, der beskytter forlyg‐
ten, på.
7. Dækslet sættes på over åbningen
i hjulkassen.
Xenon-forlygter9 Fare
Xenon-forlygter arbejder med me‐
get høj elektrisk spænding. Undgå berøring. Udskiftning af pærer
undtagen blinklys må kun foreta‐
ges af et værksted.
Blinklys fortil
1. Pærerne nås gennem motorrum‐ met.
2. Drej pæreholderen mod uret, ind‐ til den er løsnet.

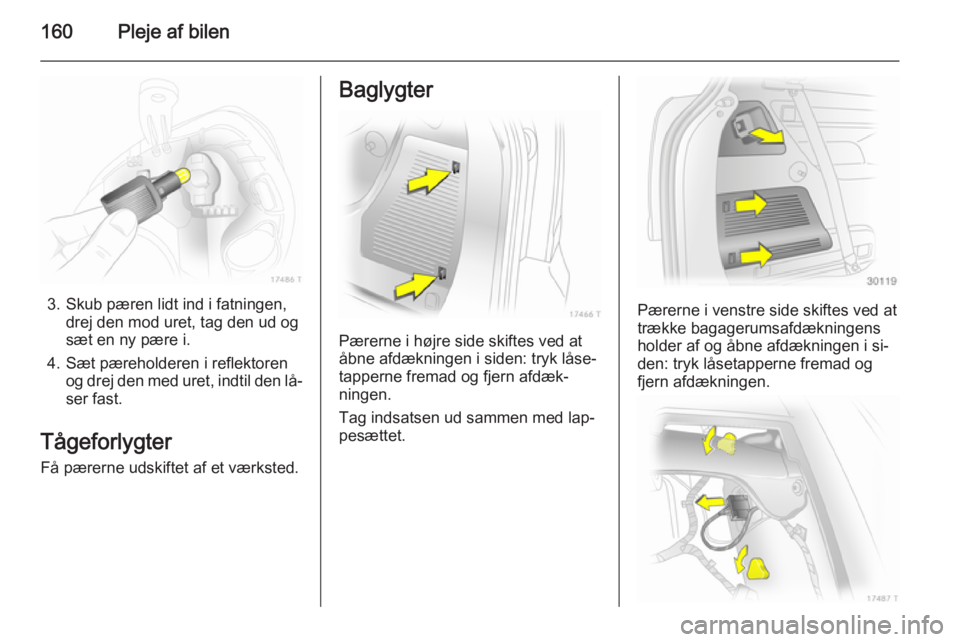

160Pleje af bilen
3. Skub pæren lidt ind i fatningen,drej den mod uret, tag den ud og
sæt en ny pære i.
4. Sæt pæreholderen i reflektoren og drej den med uret, indtil den lå‐
ser fast.
Tågeforlygter Få pærerne udskiftet af et værksted.
Baglygter
Pærerne i højre side skiftes ved at
åbne afdækningen i siden: tryk låse‐
tapperne fremad og fjern afdæk‐
ningen.
Tag indsatsen ud sammen med lap‐
pesættet.
Pærerne i venstre side skiftes ved at trække bagagerumsafdækningens
holder af og åbne afdækningen i si‐
den: tryk låsetapperne fremad og
fjern afdækningen.

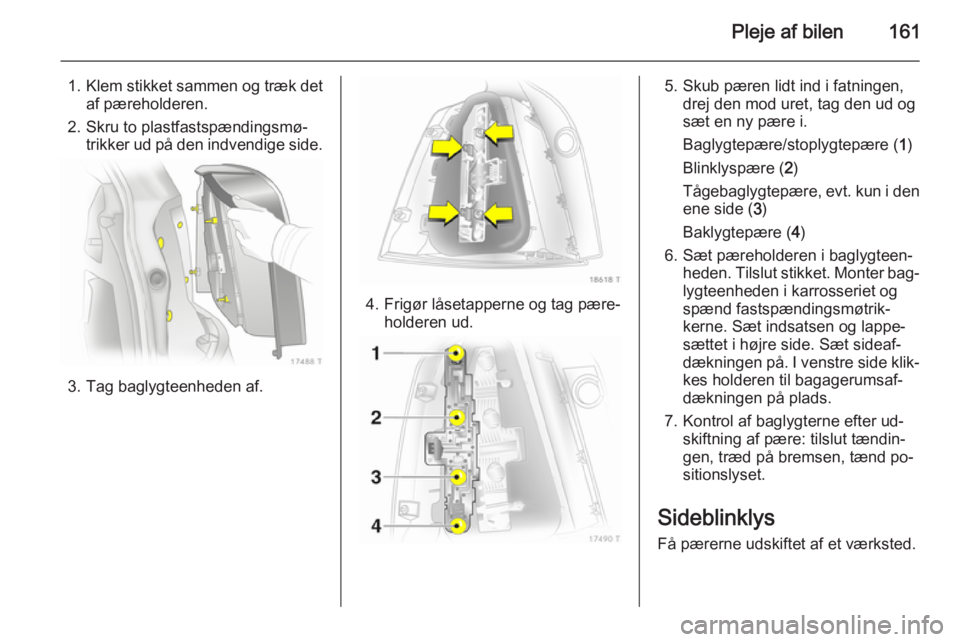

Pleje af bilen161
1.Klem stikket sammen og træk det
af pæreholderen.
2. Skru to plastfastspændingsmø‐ trikker ud på den indvendige side.
3. Tag baglygteenheden af.
4. Frigør låsetapperne og tag pære‐ holderen ud.
5. Skub pæren lidt ind i fatningen,drej den mod uret, tag den ud og
sæt en ny pære i.
Baglygtepære/stoplygtepære ( 1)
Blinklyspære ( 2)
Tågebaglygtepære, evt. kun i den
ene side ( 3)
Baklygtepære ( 4)
6. Sæt pæreholderen i baglygteen‐ heden. Tilslut stikket. Monter bag‐lygteenheden i karrosseriet og
spænd fastspændingsmøtrik‐
kerne. Sæt indsatsen og lappe‐
sættet i højre side. Sæt sideaf‐
dækningen på. I venstre side klik‐
kes holderen til bagagerumsaf‐
dækningen på plads.
7. Kontrol af baglygterne efter ud‐ skiftning af pære: tilslut tændin‐
gen, træd på bremsen, tænd po‐
sitionslyset.
Sideblinklys Få pærerne udskiftet af et værksted.

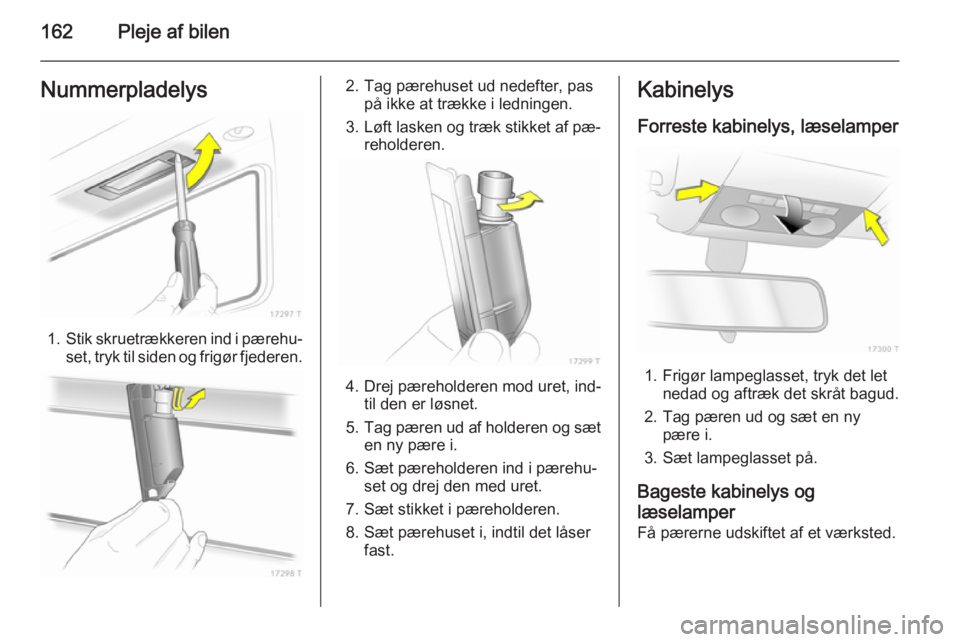

162Pleje af bilenNummerpladelys
1.Stik skruetrækkeren ind i pærehu‐
set, tryk til siden og frigør fjederen.
2. Tag pærehuset ud nedefter, pas på ikke at trække i ledningen.
3. Løft lasken og træk stikket af pæ‐
reholderen.
4. Drej pæreholderen mod uret, ind‐ til den er løsnet.
5. Tag pæren ud af holderen og sæt
en ny pære i.
6. Sæt pæreholderen ind i pærehu‐ set og drej den med uret.
7. Sæt stikket i pæreholderen.
8. Sæt pærehuset i, indtil det låser fast.
Kabinelys
Forreste kabinelys, læselamper
1. Frigør lampeglasset, tryk det let nedad og aftræk det skråt bagud.
2. Tag pæren ud og sæt en ny pære i.
3. Sæt lampeglasset på.
Bageste kabinelys og
læselamper
Få pærerne udskiftet af et værksted.

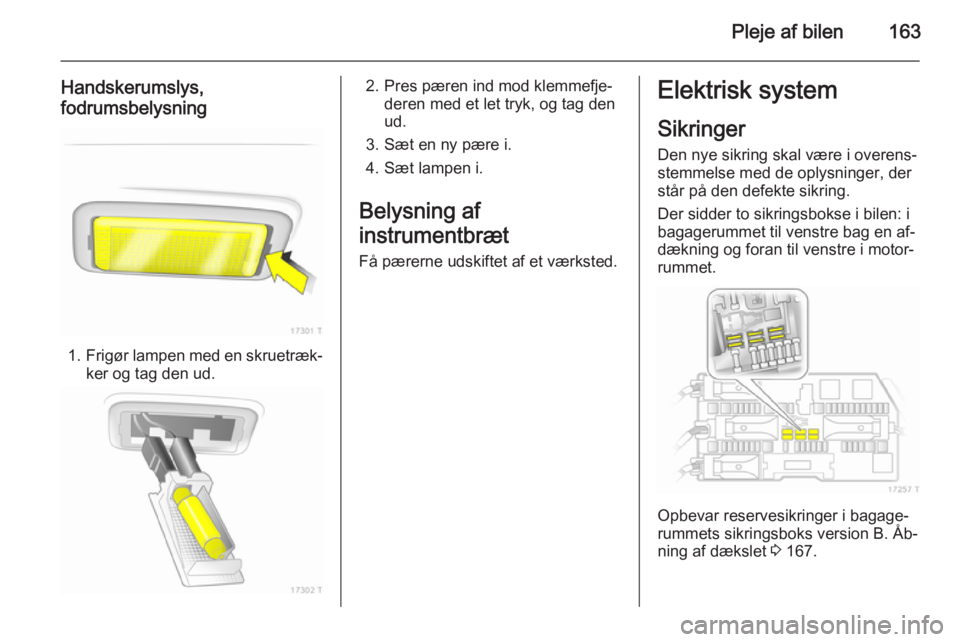

Pleje af bilen163
Handskerumslys,
fodrumsbelysning
1. Frigør lampen med en skruetræk‐
ker og tag den ud.
2. Pres pæren ind mod klemmefje‐ deren med et let tryk, og tag den
ud.
3. Sæt en ny pære i.
4. Sæt lampen i.
Belysning af
instrumentbræt Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der sidder to sikringsbokse i bilen: i
bagagerummet til venstre bag en af‐
dækning og foran til venstre i motor‐
rummet.
Opbevar reservesikringer i bagage‐
rummets sikringsboks version B. Åb‐
ning af dækslet 3 167.

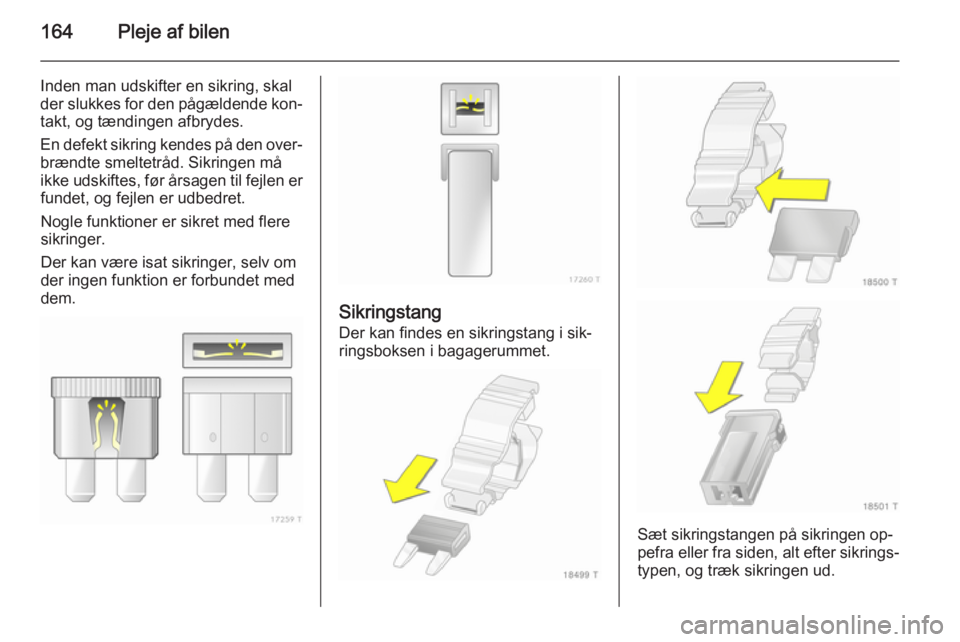

164Pleje af bilen
Inden man udskifter en sikring, skalder slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der kan findes en sikringstang i sik‐
ringsboksen i bagagerummet.
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.

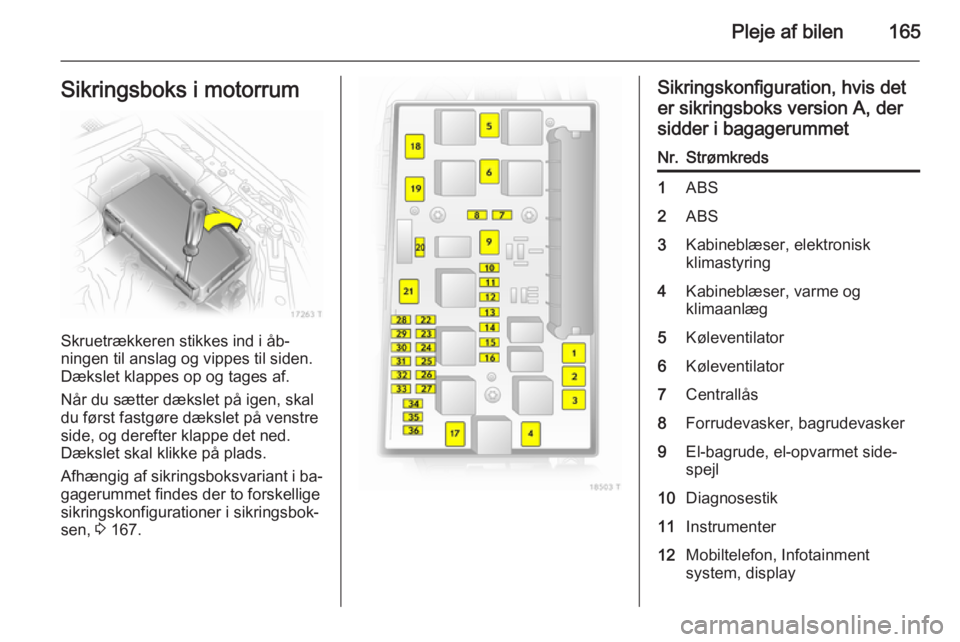

Pleje af bilen165Sikringsboks i motorrum
Skruetrækkeren stikkes ind i åb‐
ningen til anslag og vippes til siden.
Dækslet klappes op og tages af.
Når du sætter dækslet på igen, skal
du først fastgøre dækslet på venstre
side, og derefter klappe det ned.
Dækslet skal klikke på plads.
Afhængig af sikringsboksvariant i ba‐
gagerummet findes der to forskellige
sikringskonfigurationer i sikringsbok‐
sen, 3 167.
Sikringskonfiguration, hvis det
er sikringsboks version A, der sidder i bagagerummetNr.Strømkreds1ABS2ABS3Kabineblæser, elektronisk
klimastyring4Kabineblæser, varme og
klimaanlæg5Køleventilator6Køleventilator7Centrallås8Forrudevasker, bagrudevasker9El-bagrude, el-opvarmet side‐
spejl10Diagnosestik11Instrumenter12Mobiltelefon, Infotainment
system, display

166Pleje af bilen
Nr.Strømkreds13Kabinebelysning14Vinduesviskere15Vinduesviskere16Horn, ABS, stoplygtekontakt,
klimaanlæg17Dieselfilter eller klimaanlæg18Starter19–20Horn21Motorelektronik22Motorelektronik23Lyslængderegulering24Brændstofpumpe25–26Motorelektronik27Varme, klimaanlæg, føler for
luftkvalitetNr.Strømkreds28–29Servostyring30Motorelektronik31Bagrudevisker32Stoplyskontakt33Lyslængderegulering, lyskon‐
takt, koblingskontakt, instru‐
ment, førerdørmodul34Styreenhed, ratstammemodul35Infotainment-system36Cigarettænder, el-udtag fortilSikringskonfiguration, hvis det
er sikringsboks version B, der sidder i bagagerummetNr.Strømkreds1ABS2ABS3Kabineblæser, elektronisk
klimastyring4Kabineblæser, varme og
klimaanlæg5Køleventilator6Køleventilator7Forrudevasker8Horn9Forlygtevaskere10Nødoplåsning af centrallåsen11–12–13Tågeforlygter

Pleje af bilen167
Nr.Strømkreds14Vinduesviskere15Vinduesviskere16Styreenhedselektronik,
Open&Start-system, ABS, stop‐
lygtekontakt17Dieselfilteropvarmning18Starter19Gearkasseelektronik20Klimaanlæg21Motorelektronik22Motorelektronik23Adaptive forlygter, lyslængdere‐
gulering24Brændstofpumpe25Gearkasseelektronik26Motorelektronik27Servostyring28GearkasseelektronikNr.Strømkreds29Gearkasseelektronik30Motorelektronik31Adaptive forlygter, lyslængdere‐
gulering32Bremsesystem, klimaanlæg,
koblingskontakt33Adaptive forlygter, lyslængdere‐
gulering, lyskontakt34Styreenhed, ratstammemodul35Infotainment-system36Mobiltelefon, Infotainment
system, displaySikringsboks i lastrum
Sikringsboksen sidder bag et dæksel.
Tryk låsetapperne fremad og fjern
dækslet.
Der må ikke anbringes genstande bag dækslet.
Afhængig af udstyr findes der to for‐
skellige sikringsbokse.
Sikringsboks version A For at skifte sikring trykkes den på‐
gældende beskyttelseskappe af.

168Pleje af bilen
Nr.Strømkreds1Tågeforlygter2El-udtag bag3El-udtag bagagerum4Baklygter5El-betjente ruder, bag6Klimaanlæg7El-betjente ruder, foran8El-opvarmede sidespejleSikringsboks version BNr.Strømkreds1El-betjente ruder, foran2–3Instrumenter4Varme, klimaanlæg, elektronisk
klimastyring5Airbags6–7–8–9–10–11El-bagrude12Bagrudevisker13Parkeringspilot14Varme, klimaanlæg15–16Open&Start-system
