Sièges, systèmes de sécurité49
Inclinaison de l'assise
Tirer le levier, régler l'inclinaison en
modifiant la pression du corps. Relâ‐
cher le levier et encliqueter le siège
en place de manière audible.
Soutien lombaire
Tourner la molette. Ne pas s'appuyer
sur le dossier pendant le réglage.
Support des cuisses réglable
Appuyer sur le bouton et déplacer
l'appui-cuisses.

50Sièges, systèmes de sécuritéRabattement du siège
Abaisser l'appui-tête.
Reculer le siège.
Basculer le dossier de siège vers
l'avant en levant le levier de déver‐
rouillage et l'encliqueter.
Pour le redresser le siège, soulever le
levier de déverrouillage et encliqueter
le dossier de manière audible.
Accoudoir
Relever l'accoudoir vers l'arrière au-
delà de la résistance, puis le rabattre
vers le bas.
En soulevant l'accoudoir, vous pour‐ rez le placer progressivement dans
plusieurs positions.
Chauffage
En fonction du niveau de chauffage
voulu, appuyer une ou plusieurs fois
sur le bouton ß avec le contact mis.
Le témoin dans le bouton indique le
réglage sélectionné.
Une utilisation prolongée au réglage maximum n'est pas recommandée
pour les personnes à peau sensible.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche.

Sièges, systèmes de sécurité51Sièges arrière
Deuxième rangée de
sièges9 Attention
Lors du réglage de la rangée de
sièges ou le réglage des dossiers,
garder les mains à l'écart de la
zone des charnières.
Déplacement de la banquette
de sièges
Pousser le levier de déverrouillage
vers l'avant et coulisser la banquette.
Relâcher le levier et encliqueter la
banquette de manière audible.
Rabattement de la banquette et
coulissement vers l'avant Déposer le cache-bagages comme
indiqué 3 71.
Faire glisser les appuis-tête vers le
bas 3 45.
Placer les serrures de ceinture de sé‐
curité dans les poches de l'assise.
Pousser le levier de déverrouillage 1
vers le bas et basculer l'assise vers le
haut pour l'encliqueter.
Pousser le levier de déverrouillage 2
des deux côtés vers le bas, redresser
les dossiers et les encliqueter.
Tirer sur la poignée au dos du dossier central, redresser le dossier et l'encli‐
queter.
Pousser le levier de déverrouillage 3,
déplacer la banquette en position
avant maximale et l'encliqueter.
Pour revenir dans la configuration ini‐ tiale, appuyer sur le levier de déver‐
rouillage 3 et coulisser la banquette
dans la position requise. Régler le

52Sièges, systèmes de sécurité
dossier et utiliser le levier de déver‐
rouillage 1 pour basculer l'assise du
siège vers le bas. Toutes les positions doivent s'encliqueter de manière au‐
dible.
Réglage des dossiers de siège
extérieur
Pousser le levier de déverrouillage
vers le bas, régler l'une des deux in‐
clinaisons, relâcher le levier et encli‐
queter le dossier.
9 Attention
Le transport de personnes n'est
autorisé qu'avec des dossiers cor‐ rectement encliquetés en position
redressée vers l'arrière.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position car cela ac‐
croît le risque de blessure ou de
dégât au chargement ou au
véhicule en cas de freinage brus‐
que ou de collision.
Rabattre les dossiers de sièges
extérieurs
Déposer le cache-bagages comme
indiqué 3 71.
Faire glisser les appuis-tête vers le
bas 3 45.
Placer les serrures de ceinture de sé‐ curité dans les poches de l'assise.
Pousser le levier de déverrouillage
vers le bas, régler le dossier en posi‐
tion verticale ou inclinée vers l'avant
ou bien le rabattre à plat sur l'assise
et l'encliqueter.

Sièges, systèmes de sécurité53
Pour redresser le dossier, abaisser le
levier de déverrouillage et encliqueter
le dossier dans la position souhaitée.
Rabattre le dossier de siègecentral
Abaisser au maximum les appuis-tête 3 45.
Placer les serrures de ceinture de sé‐ curité dans les poches de l'assise.
Tirer la poignée à l'arrière, régler le
dossier verticalement ou le rabattre à
plat sur l'assise et l'encliqueter.
Pour revenir dans la configuration ini‐ tiale, tirer la poignée, redresser le
dossier et l'encliqueter dans la posi‐
tion voulue.
Le dossier de siège central rabattu
peut servir d'accoudoir ; il comprend en outre des porte-gobelets et des
compartiments de rangement.
Sièges de la troisième
rangée9 Attention
Quand les sièges sont redressés
ou rabattus, garder les mains à
l'écart de la zone des charnières.
Redresser les sièges
Enlever le revêtement de sol et le ca‐
che-bagages 3 72.
Pousser le levier vers l'avant et dé‐
placer la deuxième rangée de sièges
vers l'avant jusqu'au repère.

54Sièges, systèmes de sécurité
Faire passer les ceintures de sécuritédans le support de ceinture et insérerles verrous plats dans les supports.
9 Attention
Avant la mise en place, tous les
composants doivent être retirés
des rails latéraux et les ceintures
de sécurité doivent être accro‐
chées non vrillées dans les œillets de ceinture sur le plancher du
véhicule.
À partir du coffre, relever le siège par
la poignée.
Coulisser le siège vers l'arrière jus‐
qu'à ce qu'il soit redressé et encli‐
queté de manière audible. Soutenir le haut du dossier d'une main.
Déplacer la deuxième rangée dans la
position souhaitée et l'encliqueter.
Ceintures de sécurité 3 57.
Ranger le cache-bagages en le met‐
tant derrière la troisième rangée de
sièges 3 71.
Rangement des sièges Enlever le cache-bagages 3 71.
Pousser le levier vers l'avant et dé‐
placer la deuxième rangée de sièges
vers l'avant jusqu'au repère.
Enfoncer le loquet des appuis-tête de la troisième rangée pour les déver‐
rouiller et les enfoncer au maximum.

Sièges, systèmes de sécurité55
Faire passer les ceintures de sécuritédans le support de ceinture et insérerles verrous plats dans les supports.
À partir du coffre, appuyer sur le bou‐
ton en haut du dossier de siège et
abaisser le dossier. Tirer le siège en
haut vers l'arrière à l'aide de la poi‐
gnée et ensuite, le basculer vers
l'avant jusqu'à ce qu'il soit encastré
dans le plancher du véhicule. Tenir le siège par la poignée pendant toute la
phase de basculement.
Enfoncer les serrures des ceintures
de sécurité dans la cavité du plancher
et refermer le couvercle.
Placer le recouvrement des range‐
ments dans le plancher arrière et le
cache-bagages 3 72, 3 71.
Déplacer la deuxième rangée de siè‐
ges dans la position souhaitée et l'en‐
cliqueter.

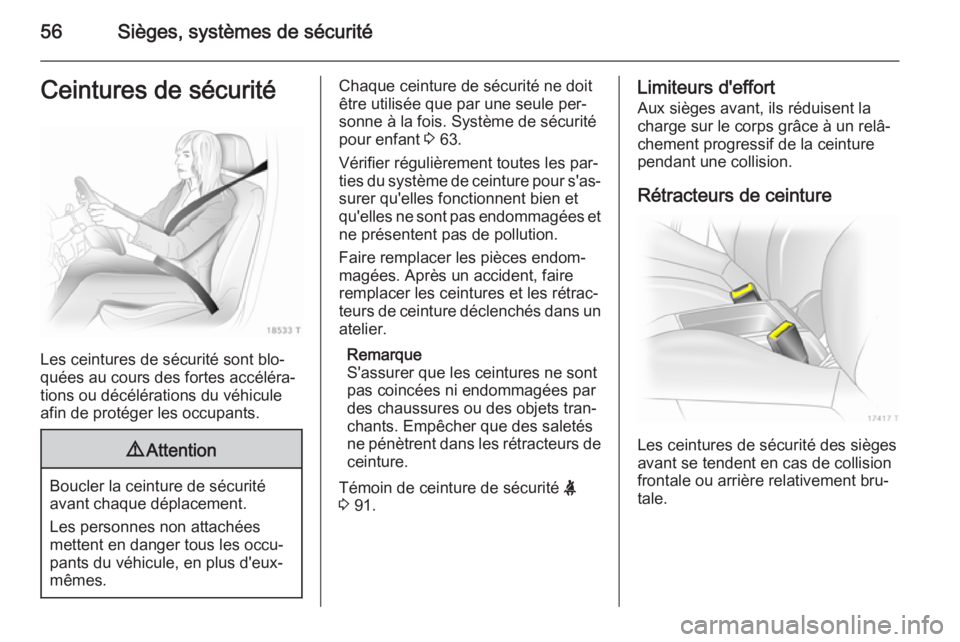

56Sièges, systèmes de sécuritéCeintures de sécurité
Les ceintures de sécurité sont blo‐
quées au cours des fortes accéléra‐
tions ou décélérations du véhicule
afin de protéger les occupants.
9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Chaque ceinture de sécurité ne doit
être utilisée que par une seule per‐
sonne à la fois. Système de sécurité
pour enfant 3 63.
Vérifier régulièrement toutes les par‐
ties du système de ceinture pour s'as‐
surer qu'elles fonctionnent bien et
qu'elles ne sont pas endommagées et
ne présentent pas de pollution.
Faire remplacer les pièces endom‐
magées. Après un accident, faire
remplacer les ceintures et les rétrac‐
teurs de ceinture déclenchés dans un
atelier.
Remarque
S'assurer que les ceintures ne sont
pas coincées ni endommagées par
des chaussures ou des objets tran‐
chants. Empêcher que des saletés
ne pénètrent dans les rétracteurs de ceinture.
Témoin de ceinture de sécurité X
3 91.Limiteurs d'effort
Aux sièges avant, ils réduisent la
charge sur le corps grâce à un relâ‐
chement progressif de la ceinture
pendant une collision.
Rétracteurs de ceinture
Les ceintures de sécurité des sièges
avant se tendent en cas de collision
frontale ou arrière relativement bru‐ tale.

Sièges, systèmes de sécurité579Attention
Une manipulation inadéquate
(p. ex. la dépose ou la pose des
ceintures) peut provoquer le dé‐
clenchement des rétracteurs de
ceinture.
Le déclenchement des rétracteurs de
ceinture est indiqué par un témoin v
3 91 qui est allumé.
Faire remplacer les rétracteurs de
ceinture déclenchés par un atelier.
Les rétracteurs de ceinture ne se dé‐
clenchent qu'une seule fois.
Remarque
Ne pas fixer ou installer d'accessoi‐
res ou d'autres objets pouvant en‐ traver le fonctionnement des rétrac‐
teurs de ceinture. Ne pas apporter
de changement aux composants
des rétracteurs de ceinture car cela
annulerait l'homologation du
véhicule.
Ceinture de sécurité à trois
points
Pose
Tirer la ceinture hors de l'enrouleur, la
guider sur le corps sans la vriller et
insérer le verrou plat dans la serrure
de ceinture. En roulant, tendre régu‐
lièrement la sangle abdominale en ti‐
rant sur la sangle thoracique.
Le port de vêtement larges ou épais
gêne la position tendue de la ceinture. Ne pas placer d'objets, comme un sac
à main ou un téléphone portable, en‐
tre la ceinture et le corps.
9 Attention
Ne pas faire passer la ceinture sur
des objets durs ou fragiles dans
les poches des vêtements.

58Sièges, systèmes de sécurité
Réglage en hauteur
1. Sortir un peu la ceinture.
2. Appuyer sur le bouton.
3. Régler la hauteur et encliqueter.
Régler la hauteur de sorte que la cein‐
ture passe au-dessus de l'épaule.
Elle ne doit pas passer sur le cou ou
le haut du bras.
Ne pas procéder au réglage en rou‐
lant.
Dépose
Pour détacher la ceinture, appuyer
sur le bouton rouge de la serrure.
Ceintures de sécurité de la
deuxième rangée
La ceinture de sécurité de la place centrale ne peut être tirée hors de
l'enrouleur que si le dossier est encli‐ queté dans sa position arrière maxi‐
male.
Ceintures de sécurité de la
troisième rangée
Ouvrir le couvercle du plancher entre
les sièges et sortir les serrures des
ceintures.
Retirer le verrou plat et la ceinture du support.
9 Attention
Pour attacher la ceinture, cette
dernière ne doit pas être passée
dans le support de ceinture.
