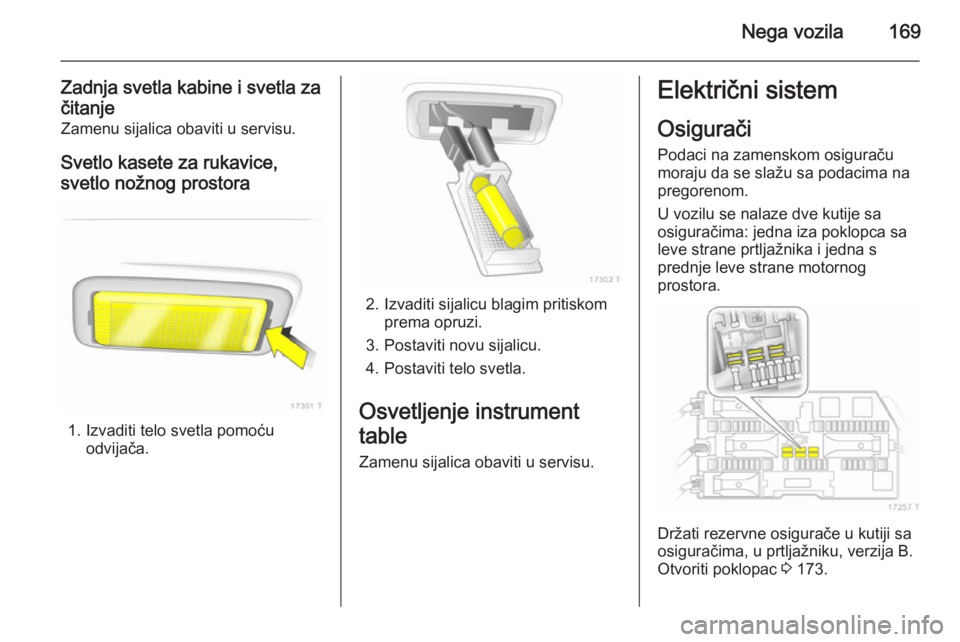

Nega vozila169
Zadnja svetla kabine i svetla začitanje Zamenu sijalica obaviti u servisu.
Svetlo kasete za rukavice,
svetlo nožnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu blagim pritiskomprema opruzi.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.
Električni sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima napregorenom.
U vozilu se nalaze dve kutije sa
osiguračima: jedna iza poklopca sa
leve strane prtljažnika i jedna s
prednje leve strane motornog
prostora.
Držati rezervne osigurače u kutiji sa
osiguračima, u prtljažniku, verzija B.
Otvoriti poklopac 3 173.

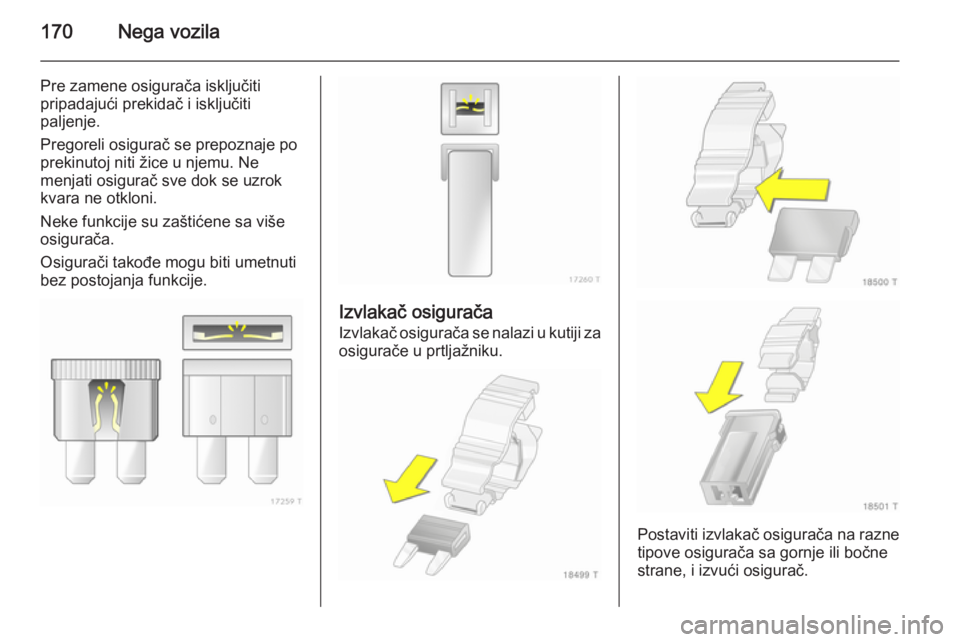

170Nega vozila
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se nalazi u kutiji za
osigurače u prtljažniku.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

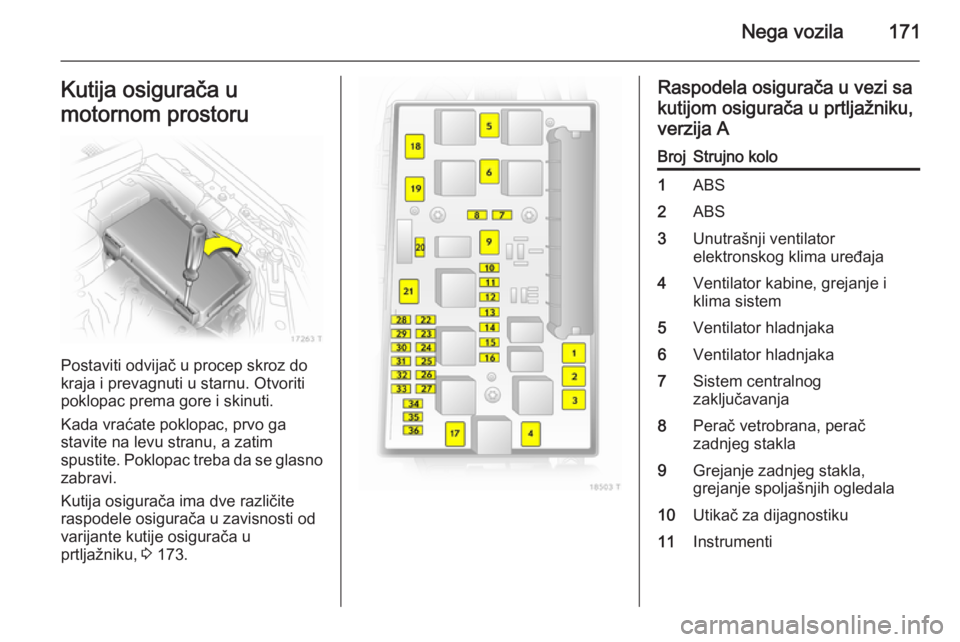

Nega vozila171Kutija osigurača u
motornom prostoru
Postaviti odvijač u procep skroz do
kraja i prevagnuti u starnu. Otvoriti
poklopac prema gore i skinuti.
Kada vraćate poklopac, prvo ga
stavite na levu stranu, a zatim
spustite. Poklopac treba da se glasno zabravi.
Kutija osigurača ima dve različite
raspodele osigurača u zavisnosti od
varijante kutije osigurača u
prtljažniku, 3 173.
Raspodela osigurača u vezi sa
kutijom osigurača u prtljažniku, verzija ABrojStrujno kolo1ABS2ABS3Unutrašnji ventilator
elektronskog klima uređaja4Ventilator kabine, grejanje i
klima sistem5Ventilator hladnjaka6Ventilator hladnjaka7Sistem centralnog
zaključavanja8Perač vetrobrana, perač
zadnjeg stakla9Grejanje zadnjeg stakla,
grejanje spoljašnjih ogledala10Utikač za dijagnostiku11Instrumenti

172Nega vozila
BrojStrujno kolo12Mobilni telefon, Infotainment
sistem, displej13Svetlo kabine14Brisači vetrobranskog stakla15Brisači vetrobranskog stakla16Sirena, ABS, prekidač svetla
kočnice, klima sistem17Filter dizela ili sistem
klimatizacije18Elektropokretač19–20Sirena21Elektronika motora22Elektronika motora23Podešavanje dometa snopa
prednjih svetla24Pumpa goriva25–26Elektronika motoraBrojStrujno kolo27Grejanje, upravljani klima
sistem, senzor kvaliteta
vazduha28–29Servoupravljač30Elektronika motora31Brisač zadnjeg stakla32Prekidač svetla kočnice33Podešavanje dometa snopa
prednjih svetla, prekidač svetla, prekidač kvačila, instrument,
modul vozačevih vrata34Upravljačka jedinica stuba
upravljača35Infotainment sistem36Upaljač za cigarete, prednja
utičnicaRaspodela osigurača u vezi sa
kutijom osigurača u prtljažniku, verzija BBrojStrujno kolo1ABS2ABS3Unutrašnji ventilator
elektronskog klima uređaja4Ventilator kabine, grejanje i
klima sistem5Ventilator hladnjaka6Ventilator hladnjaka7Sistem perača vetrobranskog
stakla8Sirena9Sistem perača prednjih svetla10Otključavanje sistema
centralne brave u slučaju
nužde11–12–

Nega vozila173
BrojStrujno kolo13Svetla za maglu14Brisači vetrobranskog stakla15Brisači vetrobranskog stakla16Elektronske upravljačke
jedinice, Open&Start sistem,
ABS, prekidač svetla kočnice17Grejanje filtera dizel goriva18Elektropokretač19Elektronika prenosnog sistema20Klima sistem21Elektronika motora22Elektronika motora23Adaptivno prednje
osvetljavanje, podešavanje
dometa prednjih svetla24Pumpa goriva25Elektronika prenosnog sistema26Elektronika motora27Servoupravljač28Elektronika prenosnog sistemaBrojStrujno kolo29Elektronika prenosnog sistema30Elektronika motora31Adaptivno prednje
osvetljavanje, podešavanje
dometa prednjih svetla32Kočioni sistem, klima sistem,
prekidač kvačila33Adaptivna prednja svetla,
regulacija dometa snopa
prednjih svetla, prekidač svetla34Upravljačka jedinica stuba
upravljača35Infotainment sistem36Mobilni telefon, Infotainment
sistem, displejKutija sa osiguračima u
prtljažniku
Kutija je iza poklopca. Bravice
pritisnuti prema napred i skinuti
poklopac.
Ne postavljati strane predmete iza
poklopca.
U zavisnosti od opreme, postavljena
su dva različita boksa osigurača.
Kutija sa osiguračima verzija A Za zamenu osigurača, skinuti
pripadajuću zaštitnu kapicu.

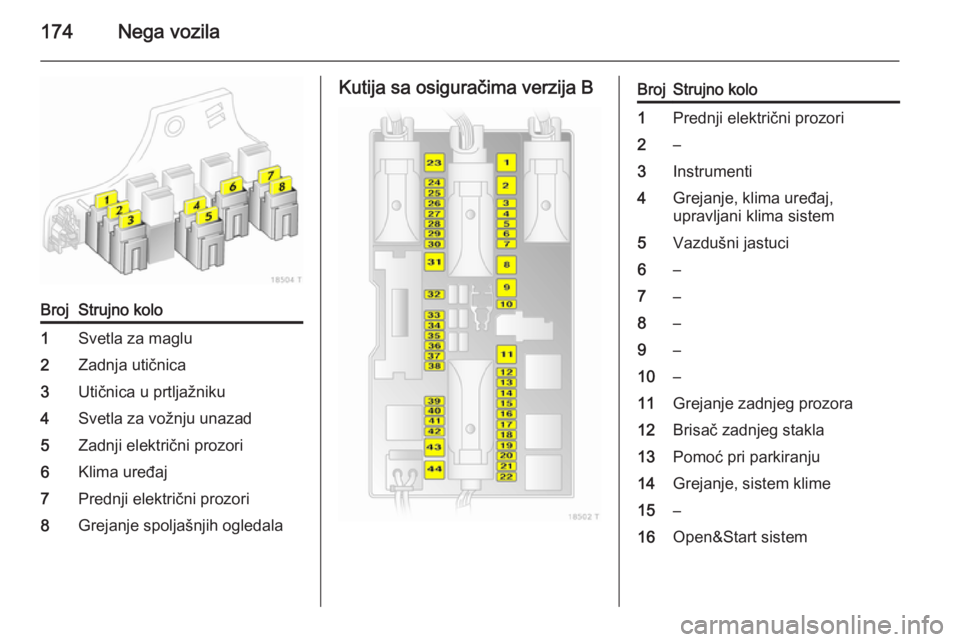

174Nega vozila
BrojStrujno kolo1Svetla za maglu2Zadnja utičnica3Utičnica u prtljažniku4Svetla za vožnju unazad5Zadnji električni prozori6Klima uređaj7Prednji električni prozori8Grejanje spoljašnjih ogledalaKutija sa osiguračima verzija BBrojStrujno kolo1Prednji električni prozori2–3Instrumenti4Grejanje, klima uređaj,
upravljani klima sistem5Vazdušni jastuci6–7–8–9–10–11Grejanje zadnjeg prozora12Brisač zadnjeg stakla13Pomoć pri parkiranju14Grejanje, sistem klime15–16Open&Start sistem

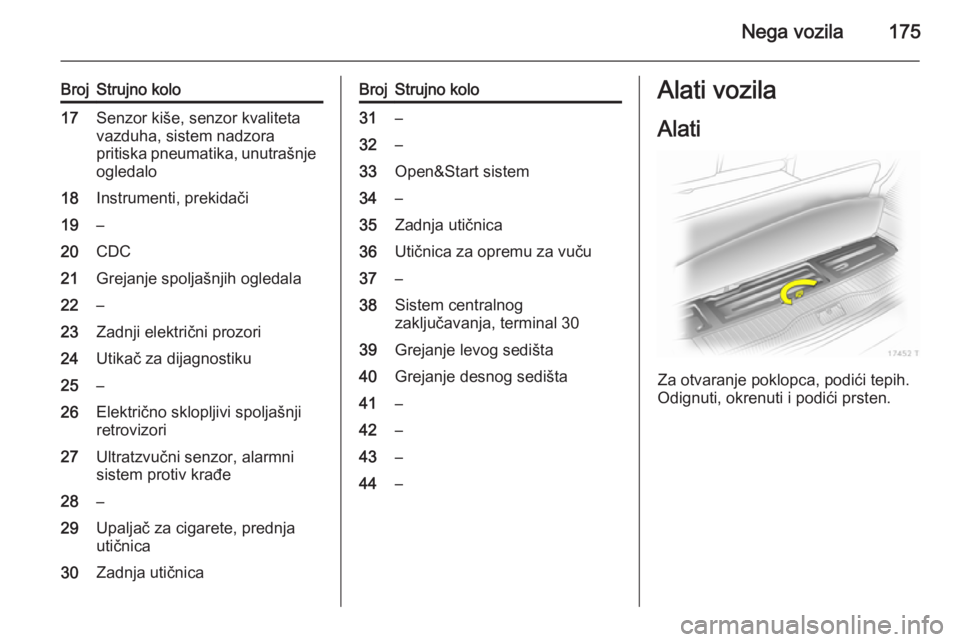

Nega vozila175
BrojStrujno kolo17Senzor kiše, senzor kvaliteta
vazduha, sistem nadzora
pritiska pneumatika, unutrašnje
ogledalo18Instrumenti, prekidači19–20CDC21Grejanje spoljašnjih ogledala22–23Zadnji električni prozori24Utikač za dijagnostiku25–26Električno sklopljivi spoljašnji
retrovizori27Ultratzvučni senzor, alarmni
sistem protiv krađe28–29Upaljač za cigarete, prednja
utičnica30Zadnja utičnicaBrojStrujno kolo31–32–33Open&Start sistem34–35Zadnja utičnica36Utičnica za opremu za vuču37–38Sistem centralnog
zaključavanja, terminal 3039Grejanje levog sedišta40Grejanje desnog sedišta41–42–43–44–Alati vozila
Alati
Za otvaranje poklopca, podići tepih.
Odignuti, okrenuti i podići prsten.

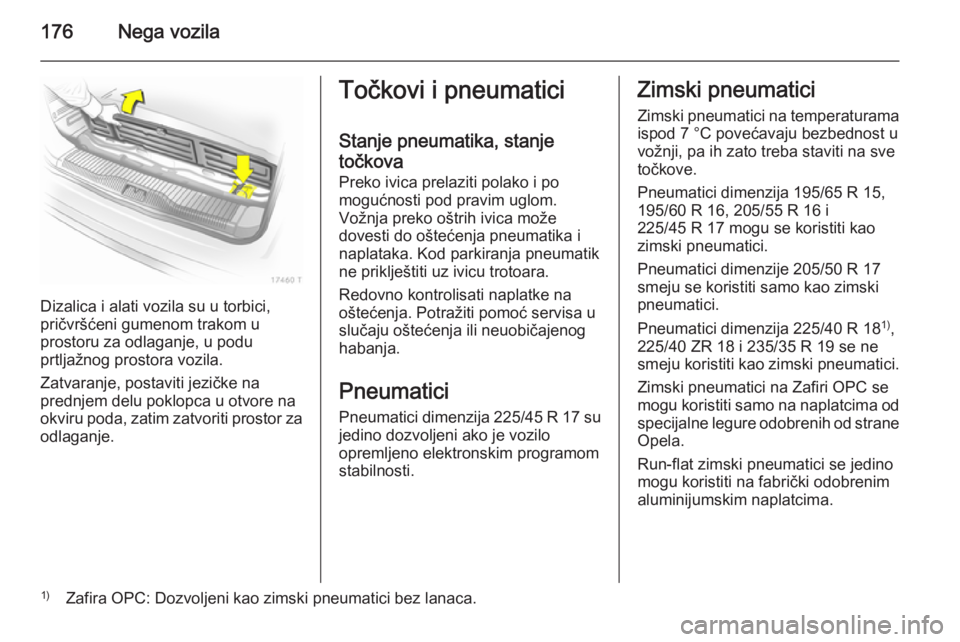

176Nega vozila
Dizalica i alati vozila su u torbici,
pričvršćeni gumenom trakom u
prostoru za odlaganje, u podu
prtljažnog prostora vozila.
Zatvaranje, postaviti jezičke na
prednjem delu poklopca u otvore na
okviru poda, zatim zatvoriti prostor za
odlaganje.
Točkovi i pneumatici
Stanje pneumatika, stanjetočkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Pneumatici Pneumatici dimenzija 225/45 R 17 su
jedino dozvoljeni ako je vozilo
opremljeno elektronskim programom
stabilnosti.Zimski pneumatici
Zimski pneumatici na temperaturama ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Pneumatici dimenzija 195/65 R 15,
195/60 R 16, 205/55 R 16 i
225/45 R 17 mogu se koristiti kao
zimski pneumatici.
Pneumatici dimenzije 205/50 R 17
smeju se koristiti samo kao zimski
pneumatici.
Pneumatici dimenzija 225/40 R 18 1)
,
225/40 ZR 18 i 235/35 R 19 se ne smeju koristiti kao zimski pneumatici.
Zimski pneumatici na Zafiri OPC se
mogu koristiti samo na naplatcima od specijalne legure odobrenih od strane Opela.
Run-flat zimski pneumatici se jedino
mogu koristiti na fabrički odobrenim
aluminijumskim naplatcima.1) Zafira OPC: Dozvoljeni kao zimski pneumatici bez lanaca.

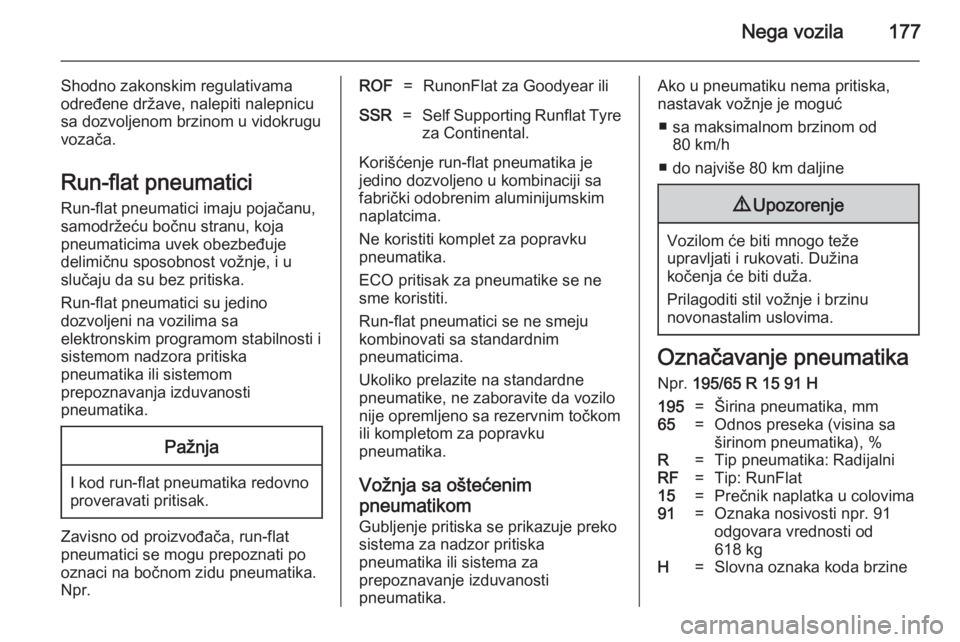

Nega vozila177
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Run-flat pneumatici
Run-flat pneumatici imaju pojačanu,
samodržeću bočnu stranu, koja
pneumaticima uvek obezbeđuje
delimičnu sposobnost vožnje, i u
slučaju da su bez pritiska.
Run-flat pneumatici su jedino
dozvoljeni na vozilima sa
elektronskim programom stabilnosti i
sistemom nadzora pritiska
pneumatika ili sistemom
prepoznavanja izduvanosti
pneumatika.Pažnja
I kod run-flat pneumatika redovno
proveravati pritisak.
Zavisno od proizvođača, run-flat
pneumatici se mogu prepoznati po
oznaci na bočnom zidu pneumatika.
Npr.
ROF=RunonFlat za Goodyear iliSSR=Self Supporting Runflat Tyre
za Continental.
Korišćenje run-flat pneumatika je
jedino dozvoljeno u kombinaciji sa
fabrički odobrenim aluminijumskim
naplatcima.
Ne koristiti komplet za popravku
pneumatika.
ECO pritisak za pneumatike se ne
sme koristiti.
Run-flat pneumatici se ne smeju
kombinovati sa standardnim
pneumaticima.
Ukoliko prelazite na standardne
pneumatike, ne zaboravite da vozilo
nije opremljeno sa rezervnim točkom
ili kompletom za popravku
pneumatika.
Vožnja sa oštećenim
pneumatikom Gubljenje pritiska se prikazuje preko
sistema za nadzor pritiska
pneumatika ili sistema za
prepoznavanje izduvanosti
pneumatika.
Ako u pneumatiku nema pritiska,
nastavak vožnje je moguć
■ sa maksimalnom brzinom od 80 km/h
■ do najviše 80 km daljine9 Upozorenje
Vozilom će biti mnogo teže
upravljati i rukovati. Dužina
kočenja će biti duža.
Prilagoditi stil vožnje i brzinu
novonastalim uslovima.
Označavanje pneumatika
Npr. 195/65 R 15 91 H
195=Širina pneumatika, mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat15=Prečnik naplatka u colovima91=Oznaka nosivosti npr. 91
odgovara vrednosti od
618 kgH=Slovna oznaka koda brzine

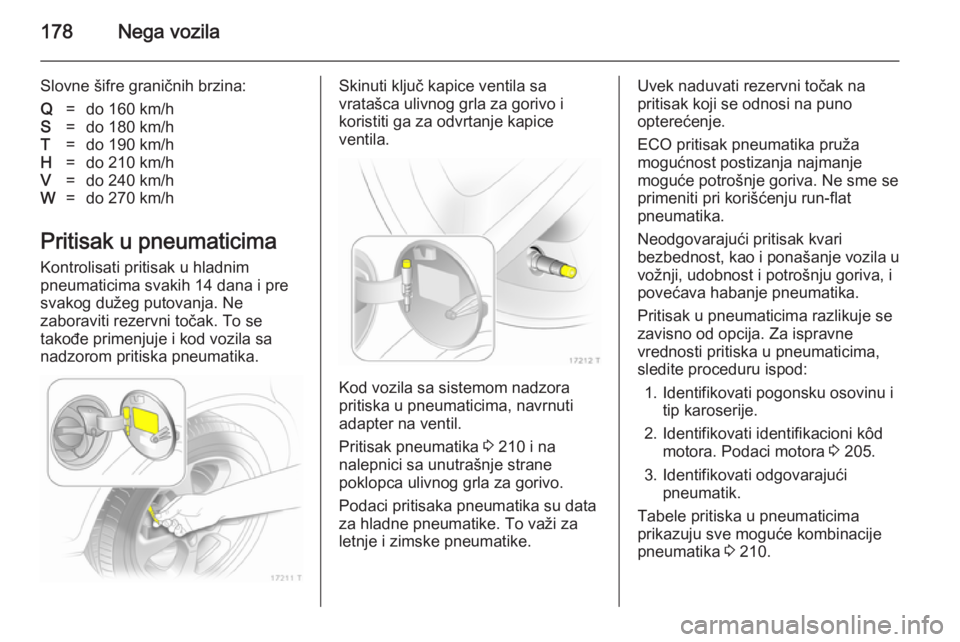

178Nega vozila
Slovne šifre graničnih brzina:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To se
takođe primenjuje i kod vozila sa
nadzorom pritiska pneumatika.
Skinuti ključ kapice ventila sa
vratašca ulivnog grla za gorivo i
koristiti ga za odvrtanje kapice
ventila.
Kod vozila sa sistemom nadzora
pritiska u pneumaticima, navrnuti adapter na ventil.
Pritisak pneumatika 3 210 i na
nalepnici sa unutrašnje strane
poklopca ulivnog grla za gorivo.
Podaci pritisaka pneumatika su data
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva. Ne sme se
primeniti pri korišćenju run-flat
pneumatika.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se
zavisno od opcija. Za ispravne
vrednosti pritiska u pneumaticima,
sledite proceduru ispod:
1. Identifikovati pogonsku osovinu i tip karoserije.
2. Identifikovati identifikacioni kôd motora. Podaci motora 3 205.
3. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 210.
