Page 41 of 323

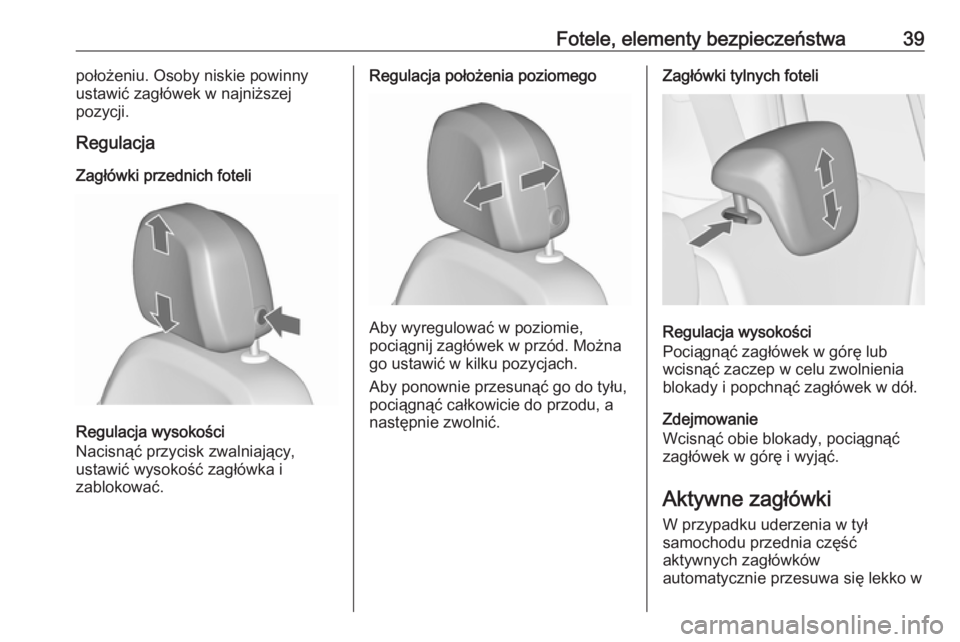

Fotele, elementy bezpieczeństwa39położeniu. Osoby niskie powinny
ustawić zagłówek w najniższej
pozycji.
Regulacja
Zagłówki przednich foteli
Regulacja wysokości
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Regulacja położenia poziomego
Aby wyregulować w poziomie,
pociągnij zagłówek w przód. Można
go ustawić w kilku pozycjach.
Aby ponownie przesunąć go do tyłu,
pociągnąć całkowicie do przodu, a
następnie zwolnić.
Zagłówki tylnych foteli
Regulacja wysokości
Pociągnąć zagłówek w górę lub
wcisnąć zaczep w celu zwolnienia
blokady i popchnąć zagłówek w dół.
Zdejmowanie
Wcisnąć obie blokady, pociągnąć
zagłówek w górę i wyjąć.
Aktywne zagłówki
W przypadku uderzenia w tył
samochodu przednia część
aktywnych zagłówków
automatycznie przesuwa się lekko w
Page 42 of 323

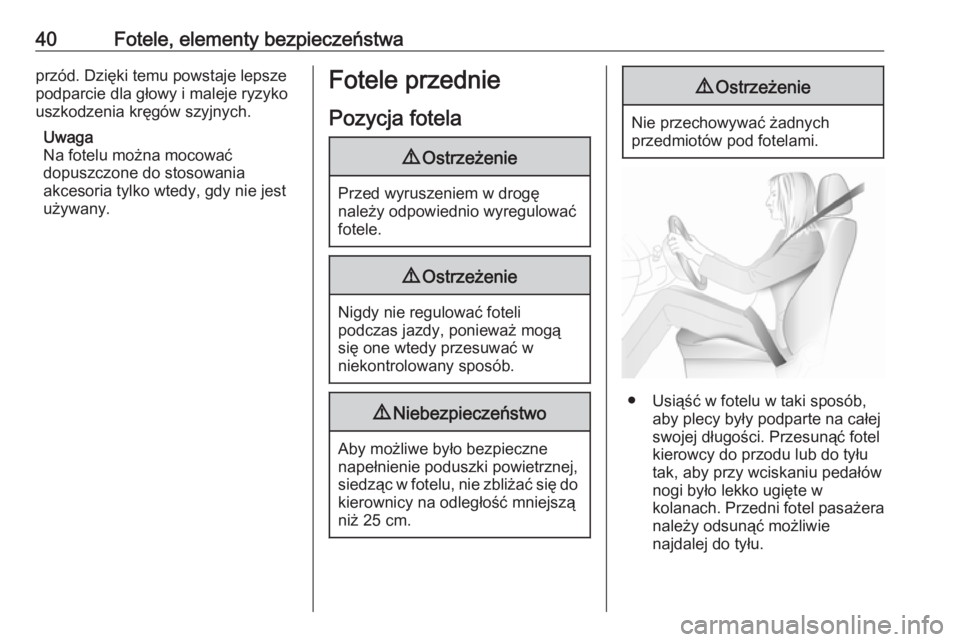

40Fotele, elementy bezpieczeństwaprzód. Dzięki temu powstaje lepsze
podparcie dla głowy i maleje ryzyko
uszkodzenia kręgów szyjnych.
Uwaga
Na fotelu można mocować
dopuszczone do stosowania
akcesoria tylko wtedy, gdy nie jest
używany.Fotele przednie
Pozycja fotela9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
fotele.
9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
9 Ostrzeżenie
Nie przechowywać żadnych
przedmiotów pod fotelami.
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całej
swojej długości. Przesunąć fotel kierowcy do przodu lub do tyłu
tak, aby przy wciskaniu pedałów
nogi było lekko ugięte w
kolanach. Przedni fotel pasażera
należy odsunąć możliwie
najdalej do tyłu.
Page 43 of 323

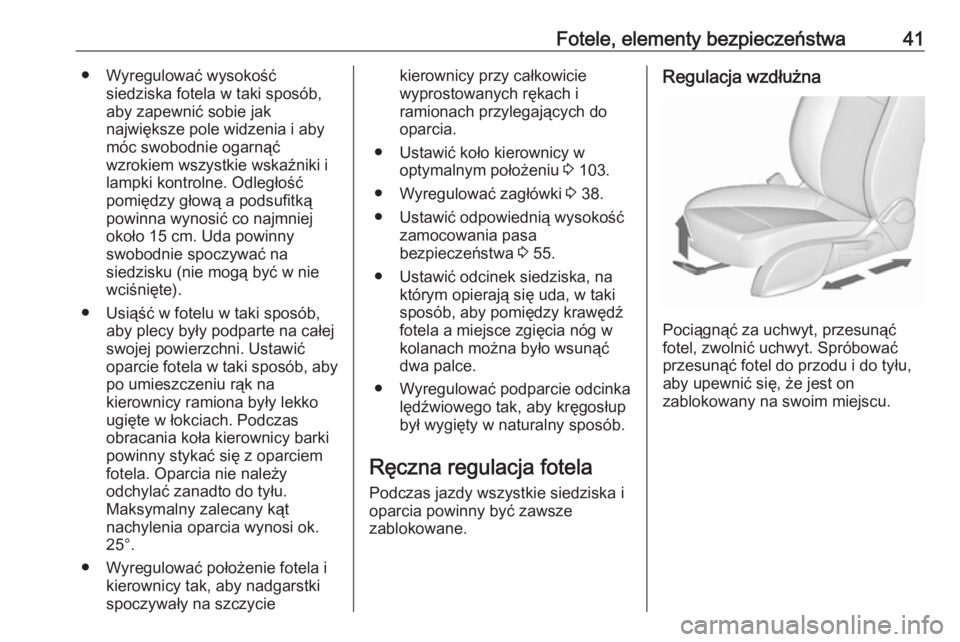

Fotele, elementy bezpieczeństwa41● Wyregulować wysokośćsiedziska fotela w taki sposób,
aby zapewnić sobie jak
największe pole widzenia i aby
móc swobodnie ogarnąć
wzrokiem wszystkie wskaźniki i
lampki kontrolne. Odległość
pomiędzy głową a podsufitką
powinna wynosić co najmniej
około 15 cm. Uda powinny
swobodnie spoczywać na
siedzisku (nie mogą być w nie
wciśnięte).
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całejswojej powierzchni. Ustawić
oparcie fotela w taki sposób, aby
po umieszczeniu rąk na
kierownicy ramiona były lekko
ugięte w łokciach. Podczas
obracania koła kierownicy barki
powinny stykać się z oparciem fotela. Oparcia nie należy
odchylać zanadto do tyłu.
Maksymalny zalecany kąt
nachylenia oparcia wynosi ok.
25°.
● Wyregulować położenie fotela i kierownicy tak, aby nadgarstki
spoczywały na szczyciekierownicy przy całkowicie
wyprostowanych rękach i
ramionach przylegających do
oparcia.
● Ustawić koło kierownicy w optymalnym położeniu 3 103.
● Wyregulować zagłówki 3 38.
● Ustawić odpowiednią wysokość zamocowania pasa
bezpieczeństwa 3 55.
● Ustawić odcinek siedziska, na którym opierają się uda, w taki
sposób, aby pomiędzy krawędź
fotela a miejsce zgięcia nóg w
kolanach można było wsunąć dwa palce.
● Wyregulować podparcie odcinka lędźwiowego tak, aby kręgosłupbył wygięty w naturalny sposób.
Ręczna regulacja fotela
Podczas jazdy wszystkie siedziska i
oparcia powinny być zawsze
zablokowane.Regulacja wzdłużna
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt. Spróbować
przesunąć fotel do przodu i do tyłu, aby upewnić się, że jest on
zablokowany na swoim miejscu.
Page 44 of 323

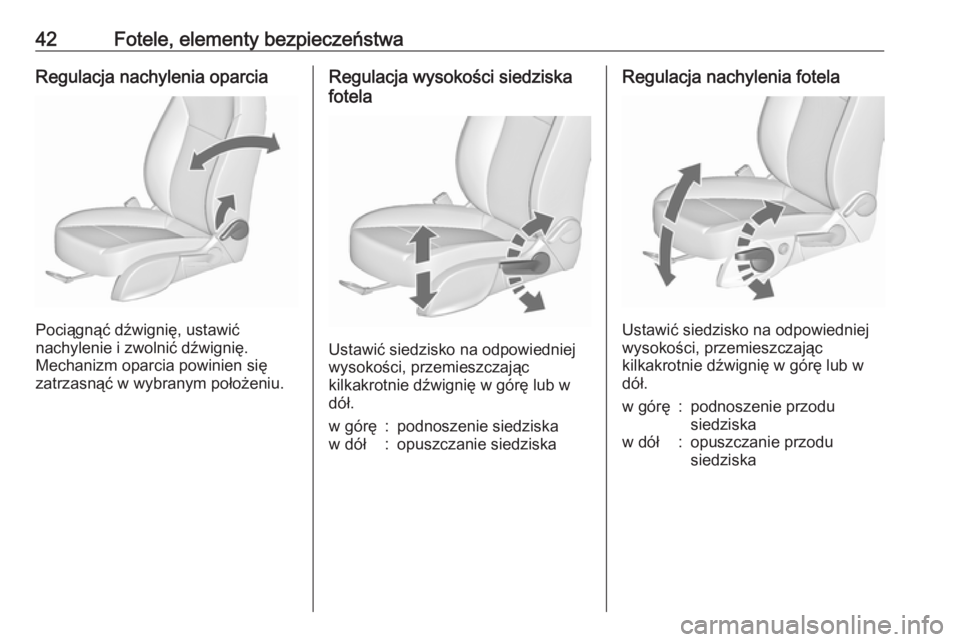

42Fotele, elementy bezpieczeństwaRegulacja nachylenia oparcia
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym położeniu.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
w górę:podnoszenie siedziskaw dół:opuszczanie siedziskaRegulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
w górę:podnoszenie przodu
siedziskaw dół:opuszczanie przodu
siedziska
Page 45 of 323

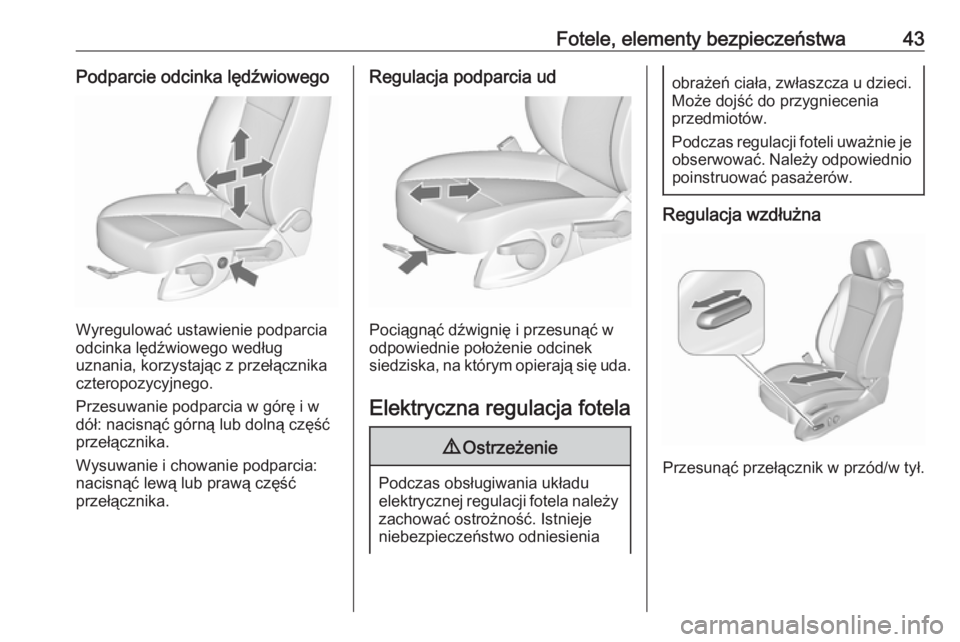

Fotele, elementy bezpieczeństwa43Podparcie odcinka lędźwiowego
Wyregulować ustawienie podparcia
odcinka lędźwiowego według
uznania, korzystając z przełącznika czteropozycyjnego.
Przesuwanie podparcia w górę i w
dół: nacisnąć górną lub dolną część
przełącznika.
Wysuwanie i chowanie podparcia:
nacisnąć lewą lub prawą część
przełącznika.
Regulacja podparcia ud
Pociągnąć dźwignię i przesunąć w
odpowiednie położenie odcinek
siedziska, na którym opierają się uda.
Elektryczna regulacja fotela
9 Ostrzeżenie
Podczas obsługiwania układu
elektrycznej regulacji fotela należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Może dojść do przygniecenia
przedmiotów.
Podczas regulacji foteli uważnie je obserwować. Należy odpowiedniopoinstruować pasażerów.
Regulacja wzdłużna
Przesunąć przełącznik w przód/w tył.
Page 46 of 323

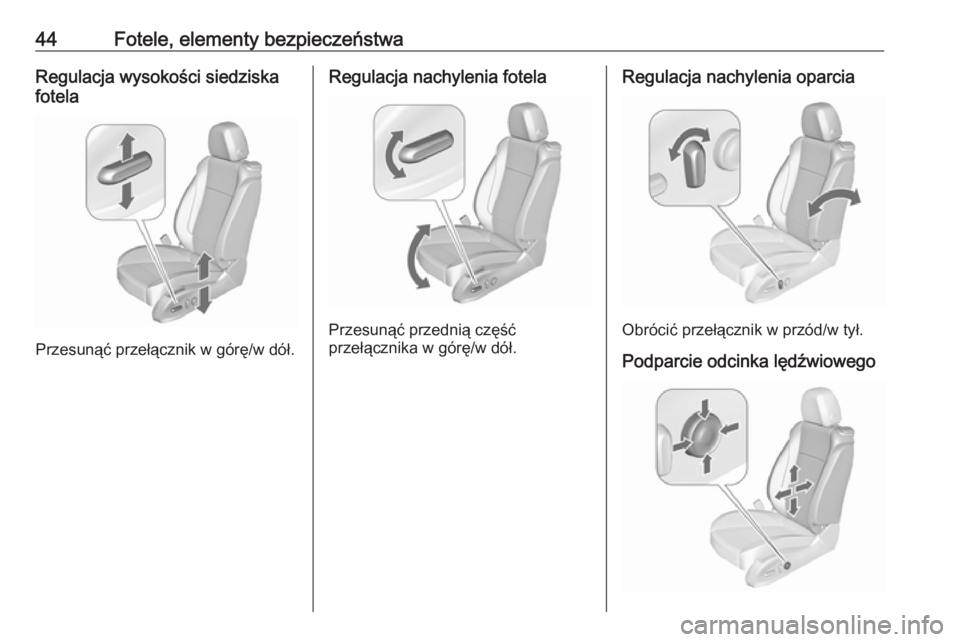

44Fotele, elementy bezpieczeństwaRegulacja wysokości siedziska
fotela
Przesunąć przełącznik w górę/w dół.
Regulacja nachylenia fotela
Przesunąć przednią część
przełącznika w górę/w dół.
Regulacja nachylenia oparcia
Obrócić przełącznik w przód/w tył.
Podparcie odcinka lędźwiowego
Page 47 of 323

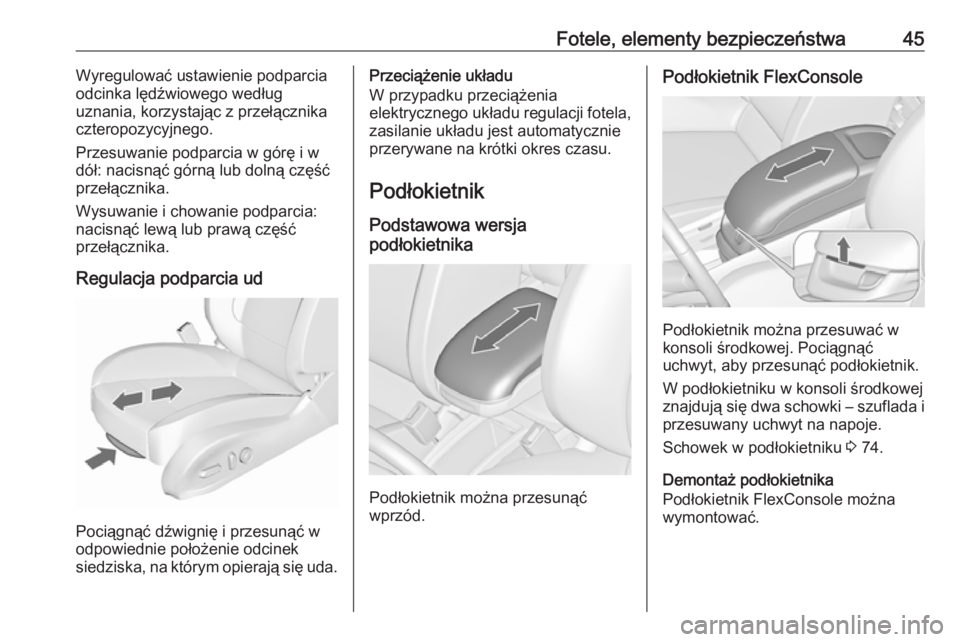

Fotele, elementy bezpieczeństwa45Wyregulować ustawienie podparcia
odcinka lędźwiowego według
uznania, korzystając z przełącznika
czteropozycyjnego.
Przesuwanie podparcia w górę i w
dół: nacisnąć górną lub dolną część
przełącznika.
Wysuwanie i chowanie podparcia:
nacisnąć lewą lub prawą część
przełącznika.
Regulacja podparcia ud
Pociągnąć dźwignię i przesunąć w
odpowiednie położenie odcinek
siedziska, na którym opierają się uda.
Przeciążenie układu
W przypadku przeciążenia
elektrycznego układu regulacji fotela,
zasilanie układu jest automatycznie
przerywane na krótki okres czasu.
Podłokietnik Podstawowa wersja
podłokietnika
Podłokietnik można przesunąć
wprzód.
Podłokietnik FlexConsole
Podłokietnik można przesuwać w
konsoli środkowej. Pociągnąć
uchwyt, aby przesunąć podłokietnik.
W podłokietniku w konsoli środkowej
znajdują się dwa schowki – szuflada i
przesuwany uchwyt na napoje.
Schowek w podłokietniku 3 74.
Demontaż podłokietnika
Podłokietnik FlexConsole można
wymontować.
Page 48 of 323
46Fotele, elementy bezpieczeństwa
Wcisnąć zaciski do wewnątrz i złożyć
mechanizm blokujący znajdujący się
w tylnej części podłokietnika.
Pociągnąć uchwyt znajdujący się z
przodu i przesunąć podłokietnik do
tyłu, wyjmując go z konsoli.
Przy zakładaniu wykonać czynności
w kolejności odwrotnej.
Ogrzewanie
Wybrać żądaną moc grzewczą,
naciskając kilkakrotnie ß
odpowiadający danemu fotelowi. O aktualnie wybranym ustawieniu
informuje lampka kontrolna w
przycisku.
Osoby o wrażliwej skórze nie powinny
korzystać z najwyższej mocy
ogrzewania fotela przez dłuższy
czas.
Podgrzewanie foteli działa, gdy
pracuje silnik lub gdy włączona jest
funkcja Autostop.
System stop-start 3 169.
Page 49 of 323

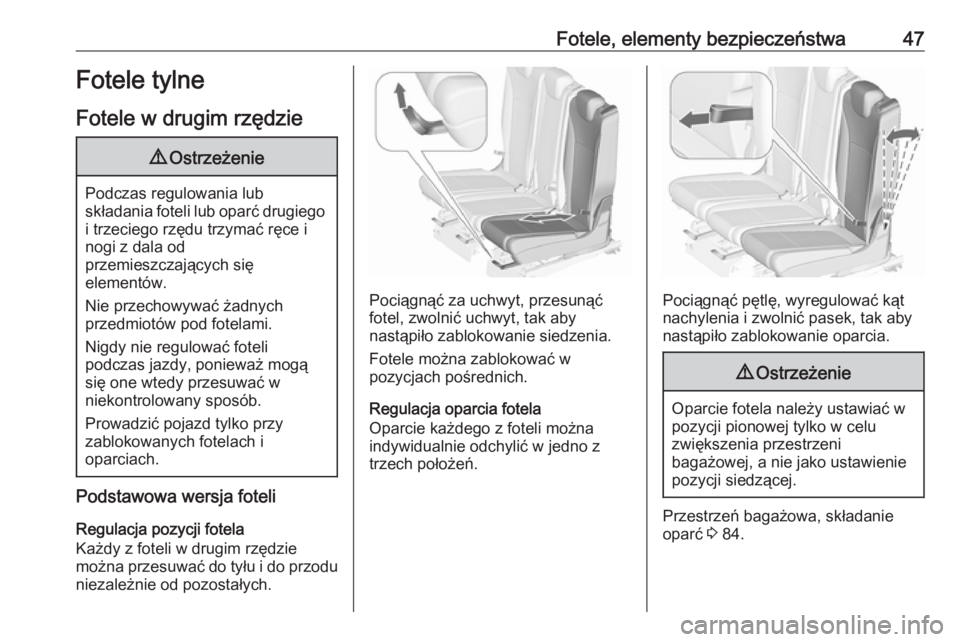

Fotele, elementy bezpieczeństwa47Fotele tylne
Fotele w drugim rzędzie9 Ostrzeżenie
Podczas regulowania lub
składania foteli lub oparć drugiego i trzeciego rzędu trzymać ręce i
nogi z dala od
przemieszczających się
elementów.
Nie przechowywać żadnych
przedmiotów pod fotelami.
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
Podstawowa wersja foteli
Regulacja pozycji fotela
Każdy z foteli w drugim rzędzie
można przesuwać do tyłu i do przodu niezależnie od pozostałych.
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt, tak aby
nastąpiło zablokowanie siedzenia.
Fotele można zablokować w
pozycjach pośrednich.
Regulacja oparcia fotela
Oparcie każdego z foteli można
indywidualnie odchylić w jedno z
trzech położeń.Pociągnąć pętlę, wyregulować kąt
nachylenia i zwolnić pasek, tak aby
nastąpiło zablokowanie oparcia.
9 Ostrzeżenie
Oparcie fotela należy ustawiać w
pozycji pionowej tylko w celu
zwiększenia przestrzeni
bagażowej, a nie jako ustawienie
pozycji siedzącej.
Przestrzeń bagażowa, składanie
oparć 3 84.
Page 50 of 323

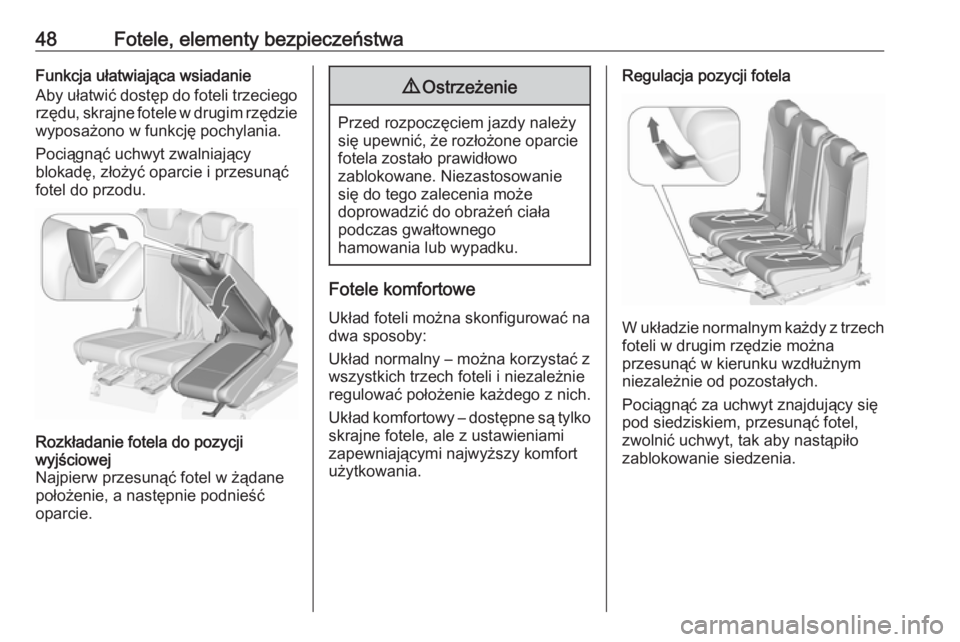

48Fotele, elementy bezpieczeństwaFunkcja ułatwiająca wsiadanie
Aby ułatwić dostęp do foteli trzeciego
rzędu, skrajne fotele w drugim rzędzie wyposażono w funkcję pochylania.
Pociągnąć uchwyt zwalniający
blokadę, złożyć oparcie i przesunąć
fotel do przodu.Rozkładanie fotela do pozycji
wyjściowej
Najpierw przesunąć fotel w żądane
położenie, a następnie podnieść
oparcie.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcie fotela zostało prawidłowo
zablokowane. Niezastosowanie
się do tego zalecenia może
doprowadzić do obrażeń ciała
podczas gwałtownego
hamowania lub wypadku.
Fotele komfortowe
Układ foteli można skonfigurować na
dwa sposoby:
Układ normalny – można korzystać z
wszystkich trzech foteli i niezależnie
regulować położenie każdego z nich.
Układ komfortowy – dostępne są tylko skrajne fotele, ale z ustawieniami
zapewniającymi najwyższy komfort
użytkowania.
Regulacja pozycji fotela
W układzie normalnym każdy z trzech
foteli w drugim rzędzie można
przesunąć w kierunku wzdłużnym
niezależnie od pozostałych.
Pociągnąć za uchwyt znajdujący się
pod siedziskiem, przesunąć fotel,
zwolnić uchwyt, tak aby nastąpiło
zablokowanie siedzenia.
