OPEL ZAFIRA C 2017.25 Instrukcja obsługi (in Polish)

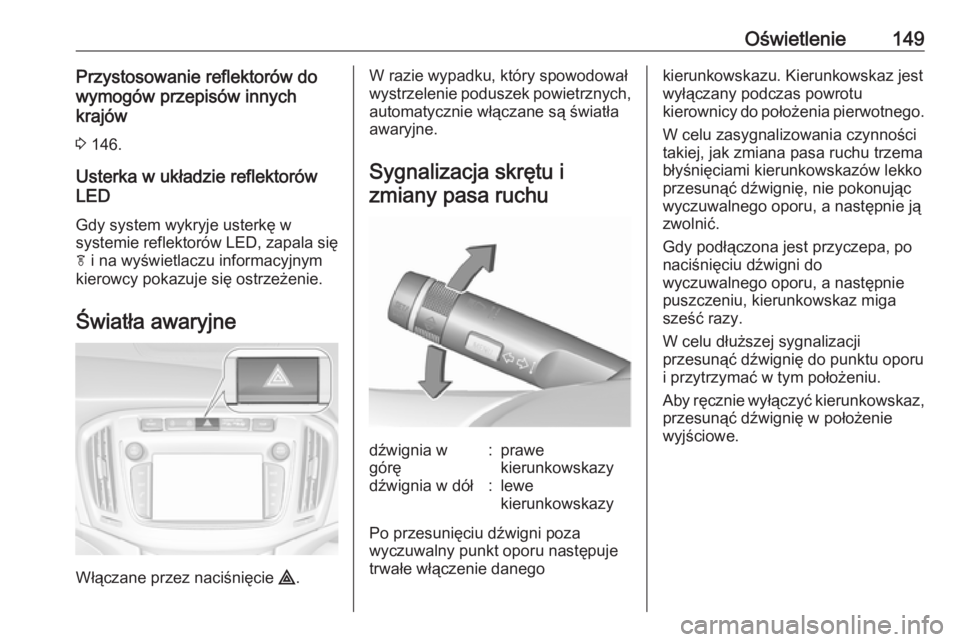

Oświetlenie149Przystosowanie reflektorów do
wymogów przepisów innych
krajów
3 146.
Usterka w układzie reflektorów
LED
Gdy system wykryje usterkę w
systemie reflektorów LED, zapala się
f i na wyświetlaczu informacyjnym
kierowcy pokazuje się ostrzeżenie.
Światła awaryjne
Włączane przez naciśnięcie ¨.
W razie wypadku, który spowodował
wystrzelenie poduszek powietrznych,
automatycznie włączane są światła
awaryjne.
Sygnalizacja skrętu izmiany pasa ruchudźwignia w
górę:prawe
kierunkowskazydźwignia w dół:lewe
kierunkowskazy
Po przesunięciu dźwigni poza
wyczuwalny punkt oporu następuje trwałe włączenie danego
kierunkowskazu. Kierunkowskaz jest
wyłączany podczas powrotu
kierownicy do położenia pierwotnego.
W celu zasygnalizowania czynności takiej, jak zmiana pasa ruchu trzema
błyśnięciami kierunkowskazów lekko
przesunąć dźwignię, nie pokonując
wyczuwalnego oporu, a następnie ją
zwolnić.
Gdy podłączona jest przyczepa, po
naciśnięciu dźwigni do
wyczuwalnego oporu, a następnie
puszczeniu, kierunkowskaz miga
sześć razy.
W celu dłuższej sygnalizacji
przesunąć dźwignię do punktu oporu
i przytrzymać w tym położeniu.
Aby ręcznie wyłączyć kierunkowskaz, przesunąć dźwignię w położenie
wyjściowe.

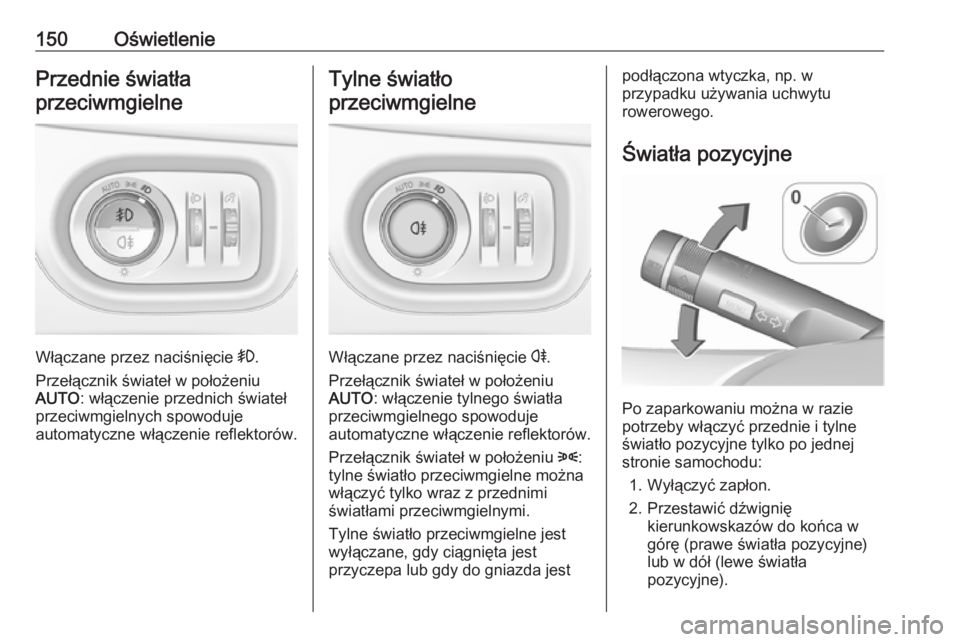

150OświetleniePrzednie światłaprzeciwmgielne
Włączane przez naciśnięcie >.
Przełącznik świateł w położeniu
AUTO : włączenie przednich świateł
przeciwmgielnych spowoduje
automatyczne włączenie reflektorów.
Tylne światło
przeciwmgielne
Włączane przez naciśnięcie r.
Przełącznik świateł w położeniu
AUTO : włączenie tylnego światła
przeciwmgielnego spowoduje
automatyczne włączenie reflektorów.
Przełącznik świateł w położeniu 8:
tylne światło przeciwmgielne można
włączyć tylko wraz z przednimi
światłami przeciwmgielnymi.
Tylne światło przeciwmgielne jest
wyłączane, gdy ciągnięta jest
przyczepa lub gdy do gniazda jest
podłączona wtyczka, np. w
przypadku używania uchwytu
rowerowego.
Światła pozycyjne
Po zaparkowaniu można w razie
potrzeby włączyć przednie i tylne
światło pozycyjne tylko po jednej
stronie samochodu:
1. Wyłączyć zapłon.
2. Przestawić dźwignię kierunkowskazów do końca w
górę (prawe światła pozycyjne)
lub w dół (lewe światła
pozycyjne).

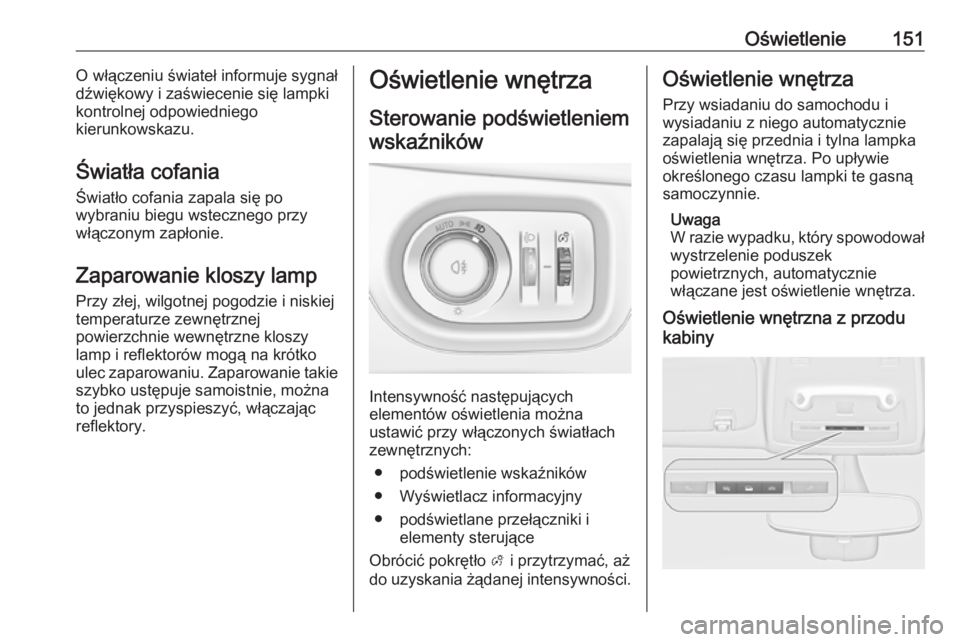

Oświetlenie151O włączeniu świateł informuje sygnał
dźwiękowy i zaświecenie się lampki kontrolnej odpowiedniego
kierunkowskazu.
Światła cofania Światło cofania zapala się po
wybraniu biegu wstecznego przy
włączonym zapłonie.
Zaparowanie kloszy lamp Przy złej, wilgotnej pogodzie i niskiej
temperaturze zewnętrznej
powierzchnie wewnętrzne kloszy
lamp i reflektorów mogą na krótko
ulec zaparowaniu. Zaparowanie takie szybko ustępuje samoistnie, można
to jednak przyspieszyć, włączając
reflektory.Oświetlenie wnętrza
Sterowanie podświetleniem wskaźników
Intensywność następujących
elementów oświetlenia można
ustawić przy włączonych światłach zewnętrznych:
● podświetlenie wskaźników
● Wyświetlacz informacyjny
● podświetlane przełączniki i elementy sterujące
Obrócić pokrętło A i przytrzymać, aż
do uzyskania żądanej intensywności.
Oświetlenie wnętrza
Przy wsiadaniu do samochodu i
wysiadaniu z niego automatycznie
zapalają się przednia i tylna lampka
oświetlenia wnętrza. Po upływie
określonego czasu lampki te gasną
samoczynnie.
Uwaga
W razie wypadku, który spowodował wystrzelenie poduszek
powietrznych, automatycznie
włączane jest oświetlenie wnętrza.
Oświetlenie wnętrzna z przodu
kabiny

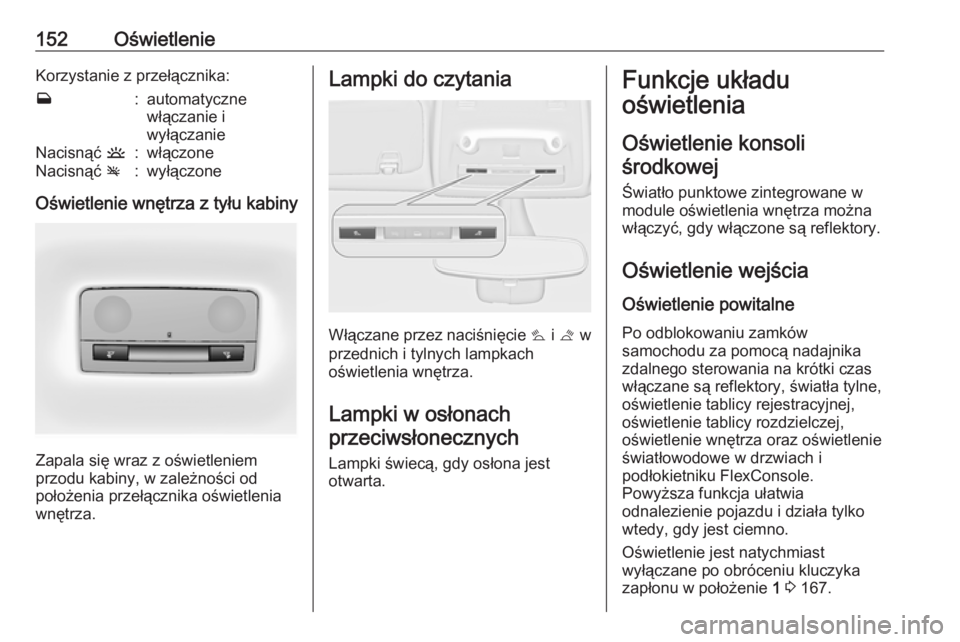

152OświetlenieKorzystanie z przełącznika:w:automatyczne
włączanie i
wyłączanieNacisnąć u:włączoneNacisnąć v:wyłączone
Oświetlenie wnętrza z tyłu kabiny
Zapala się wraz z oświetleniem
przodu kabiny, w zależności od
położenia przełącznika oświetlenia
wnętrza.
Lampki do czytania
Włączane przez naciśnięcie s i t w
przednich i tylnych lampkach
oświetlenia wnętrza.
Lampki w osłonachprzeciwsłonecznych
Lampki świecą, gdy osłona jest
otwarta.
Funkcje układu
oświetlenia
Oświetlenie konsoliśrodkowej
Światło punktowe zintegrowane w
module oświetlenia wnętrza można
włączyć, gdy włączone są reflektory.
Oświetlenie wejścia
Oświetlenie powitalne
Po odblokowaniu zamków
samochodu za pomocą nadajnika
zdalnego sterowania na krótki czas
włączane są reflektory, światła tylne,
oświetlenie tablicy rejestracyjnej,
oświetlenie tablicy rozdzielczej,
oświetlenie wnętrza oraz oświetlenie
światłowodowe w drzwiach i
podłokietniku FlexConsole.
Powyższa funkcja ułatwia
odnalezienie pojazdu i działa tylko
wtedy, gdy jest ciemno.
Oświetlenie jest natychmiast
wyłączane po obróceniu kluczyka
zapłonu w położenie 1 3 167.

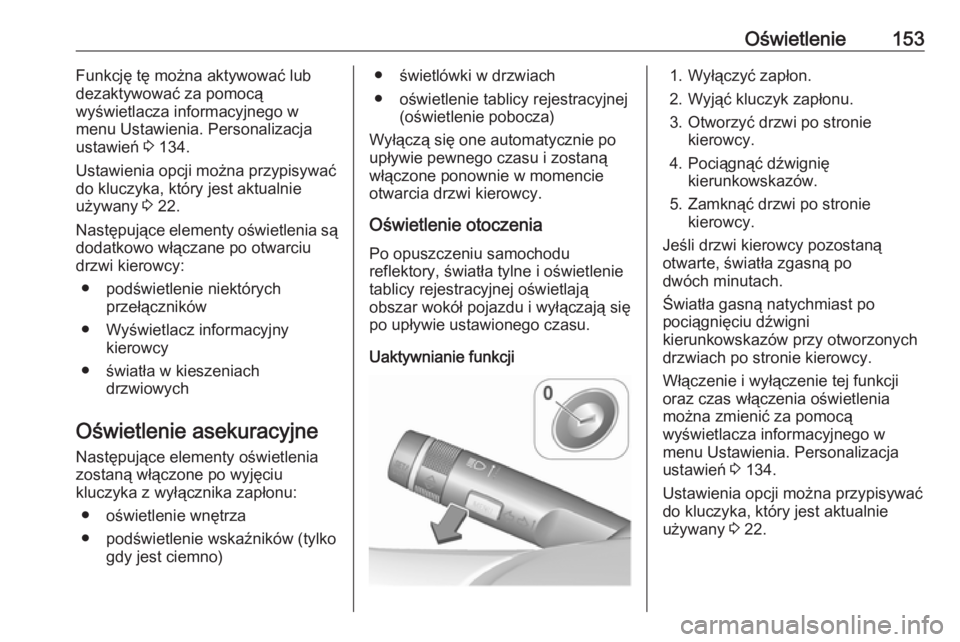

Oświetlenie153Funkcję tę można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 134.
Ustawienia opcji można przypisywać
do kluczyka, który jest aktualnie
używany 3 22.
Następujące elementy oświetlenia są
dodatkowo włączane po otwarciu
drzwi kierowcy:
● podświetlenie niektórych przełączników
● Wyświetlacz informacyjny kierowcy
● światła w kieszeniach drzwiowych
Oświetlenie asekuracyjne Następujące elementy oświetlenia
zostaną włączone po wyjęciu
kluczyka z wyłącznika zapłonu:
● oświetlenie wnętrza
● podświetlenie wskaźników (tylko gdy jest ciemno)● świetlówki w drzwiach
● oświetlenie tablicy rejestracyjnej (oświetlenie pobocza)
Wyłączą się one automatycznie po
upływie pewnego czasu i zostaną
włączone ponownie w momencie
otwarcia drzwi kierowcy.
Oświetlenie otoczenia
Po opuszczeniu samochodu
reflektory, światła tylne i oświetlenie tablicy rejestracyjnej oświetlają
obszar wokół pojazdu i wyłączają się
po upływie ustawionego czasu.
Uaktywnianie funkcji1. Wyłączyć zapłon.
2. Wyjąć kluczyk zapłonu.
3. Otworzyć drzwi po stronie kierowcy.
4. Pociągnąć dźwignię kierunkowskazów.
5. Zamknąć drzwi po stronie kierowcy.
Jeśli drzwi kierowcy pozostaną
otwarte, światła zgasną po
dwóch minutach.
Światła gasną natychmiast po
pociągnięciu dźwigni
kierunkowskazów przy otworzonych
drzwiach po stronie kierowcy.
Włączenie i wyłączenie tej funkcji
oraz czas włączenia oświetlenia
można zmienić za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 134.
Ustawienia opcji można przypisywać
do kluczyka, który jest aktualnie
używany 3 22.

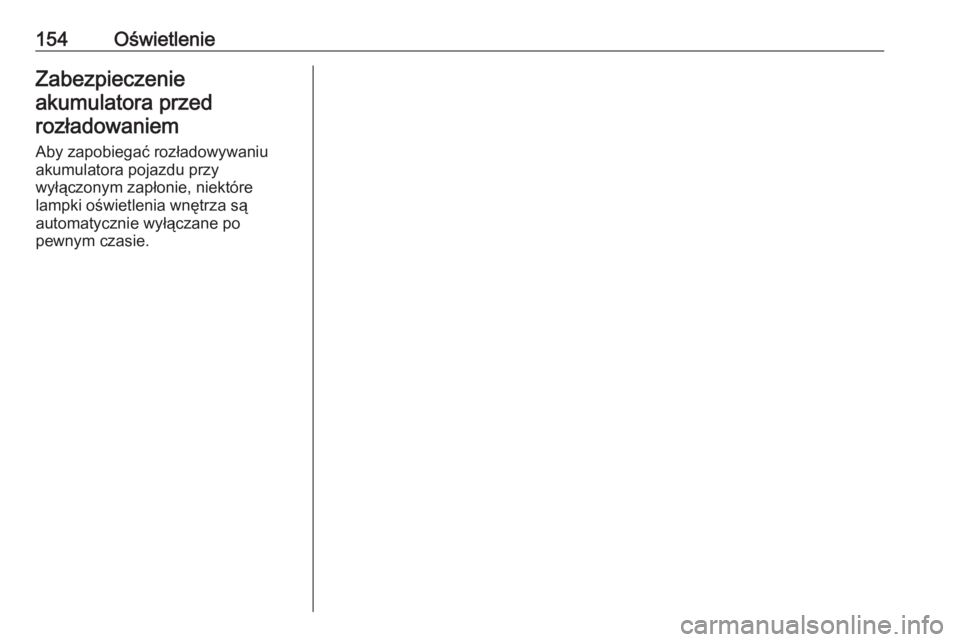

154OświetlenieZabezpieczenieakumulatora przedrozładowaniem
Aby zapobiegać rozładowywaniu
akumulatora pojazdu przy
wyłączonym zapłonie, niektóre
lampki oświetlenia wnętrza są
automatycznie wyłączane po
pewnym czasie.

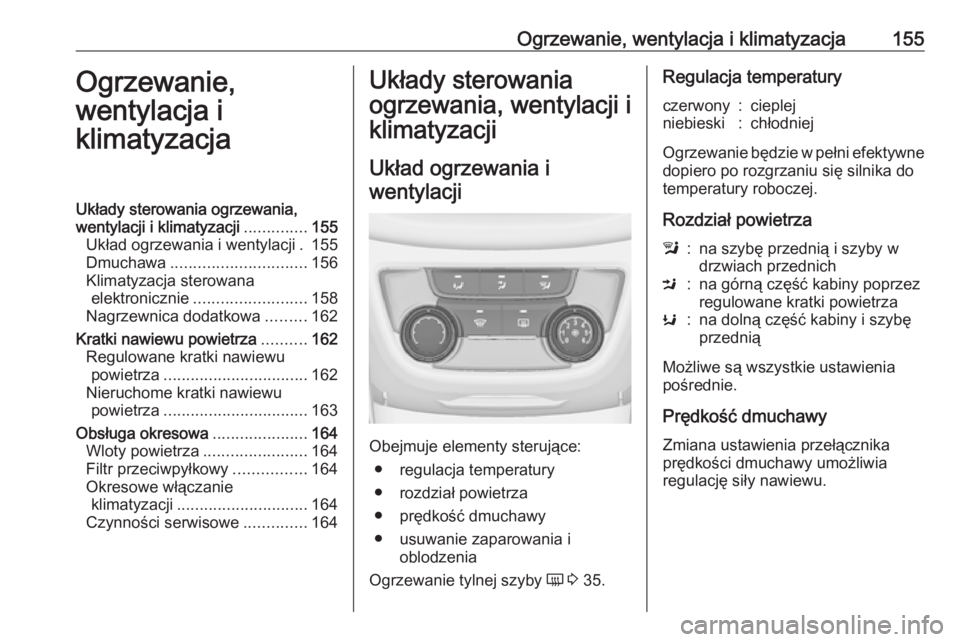

Ogrzewanie, wentylacja i klimatyzacja155Ogrzewanie,
wentylacja i
klimatyzacjaUkłady sterowania ogrzewania,
wentylacji i klimatyzacji ..............155
Układ ogrzewania i wentylacji . 155
Dmuchawa .............................. 156
Klimatyzacja sterowana elektronicznie ......................... 158
Nagrzewnica dodatkowa .........162
Kratki nawiewu powietrza ..........162
Regulowane kratki nawiewu powietrza ................................ 162
Nieruchome kratki nawiewu powietrza ................................ 163
Obsługa okresowa .....................164
Wloty powietrza .......................164
Filtr przeciwpyłkowy ................164
Okresowe włączanie klimatyzacji ............................. 164
Czynności serwisowe ..............164Układy sterowania
ogrzewania, wentylacji i klimatyzacji
Układ ogrzewania i
wentylacji
Obejmuje elementy sterujące: ● regulacja temperatury
● rozdział powietrza
● prędkość dmuchawy
● usuwanie zaparowania i oblodzenia
Ogrzewanie tylnej szyby Ü 3 35.
Regulacja temperaturyczerwony:cieplejniebieski:chłodniej
Ogrzewanie będzie w pełni efektywne
dopiero po rozgrzaniu się silnika dotemperatury roboczej.
Rozdział powietrza
l:na szybę przednią i szyby w
drzwiach przednichM:na górną część kabiny poprzez
regulowane kratki powietrzaK:na dolną część kabiny i szybę
przednią
Możliwe są wszystkie ustawienia
pośrednie.
Prędkość dmuchawy
Zmiana ustawienia przełącznika
prędkości dmuchawy umożliwia
regulację siły nawiewu.

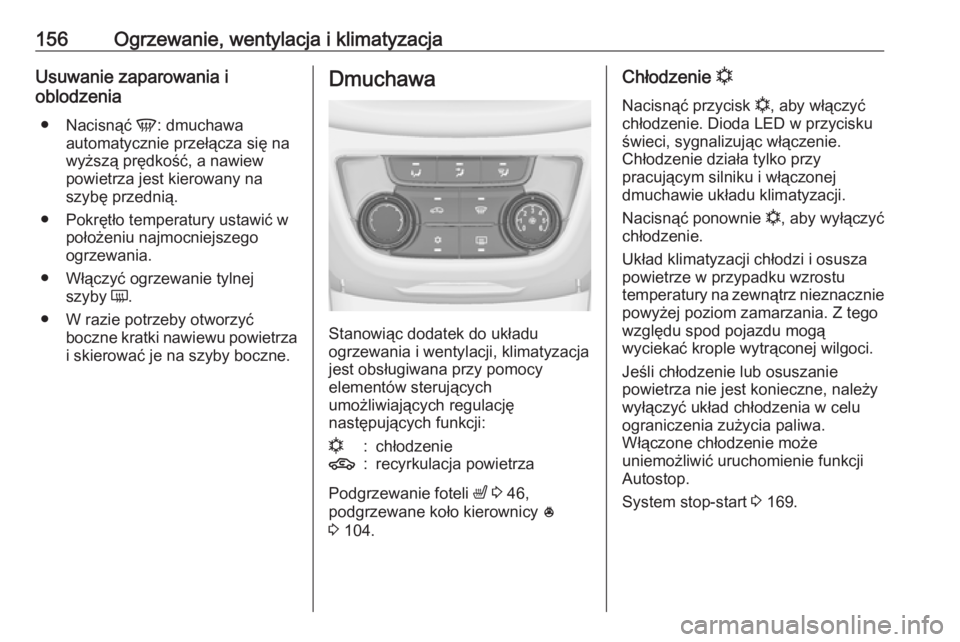

156Ogrzewanie, wentylacja i klimatyzacjaUsuwanie zaparowania i
oblodzenia
● Nacisnąć V: dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.Dmuchawa
Stanowiąc dodatek do układu
ogrzewania i wentylacji, klimatyzacja
jest obsługiwana przy pomocy
elementów sterujących
umożliwiających regulację
następujących funkcji:
n:chłodzenie4:recyrkulacja powietrza
Podgrzewanie foteli ß 3 46,
podgrzewane koło kierownicy *
3 104.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Dioda LED w przycisku
świeci, sygnalizując włączenie.
Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziom zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy wyłączyć układ chłodzenia w celuograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić uruchomienie funkcji Autostop.
System stop-start 3 169.

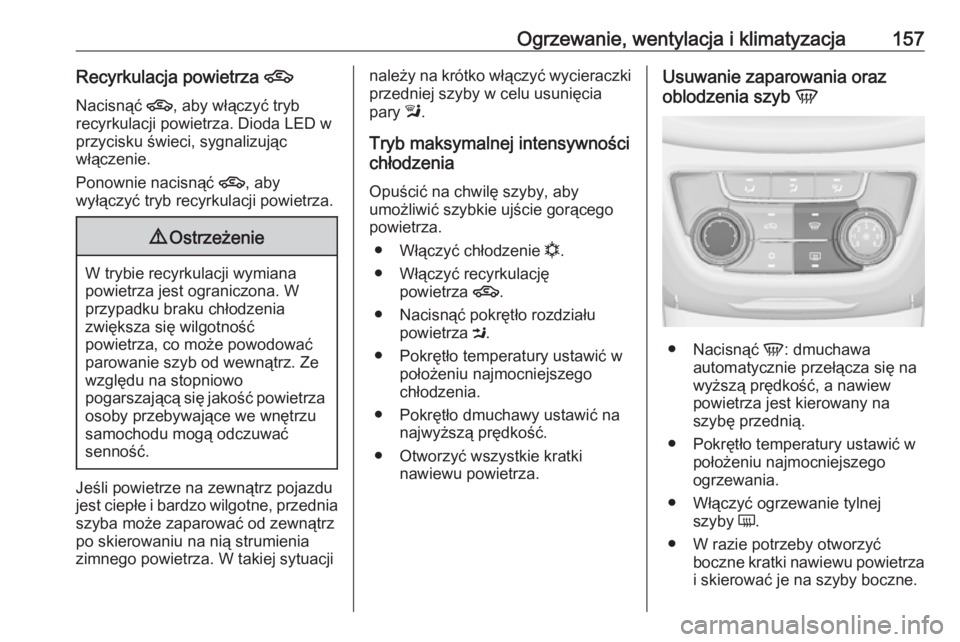

Ogrzewanie, wentylacja i klimatyzacja157Recyrkulacja powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia
pary l.
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie n.
● Włączyć recyrkulację powietrza 4.
● Nacisnąć pokrętło rozdziału powietrza M.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.Usuwanie zaparowania oraz
oblodzenia szyb V
●
Nacisnąć V: dmuchawa
automatycznie przełącza się na
wyższą prędkość, a nawiew
powietrza jest kierowany na
szybę przednią.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Włączyć ogrzewanie tylnej szyby Ü.
● W razie potrzeby otworzyć boczne kratki nawiewu powietrza
i skierować je na szyby boczne.

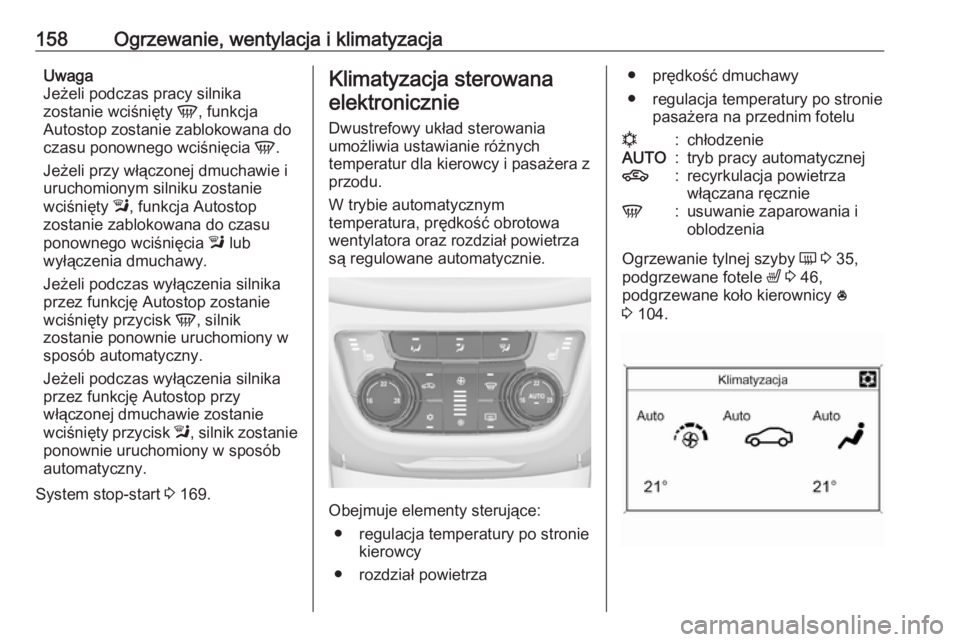

158Ogrzewanie, wentylacja i klimatyzacjaUwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli przy włączonej dmuchawie i
uruchomionym silniku zostanie
wciśnięty l, funkcja Autostop
zostanie zablokowana do czasu
ponownego wciśnięcia l lub
wyłączenia dmuchawy.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop przy
włączonej dmuchawie zostanie
wciśnięty przycisk l, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 169.Klimatyzacja sterowana
elektronicznie
Dwustrefowy układ sterowania
umożliwia ustawianie różnych
temperatur dla kierowcy i pasażera z
przodu.
W trybie automatycznym
temperatura, prędkość obrotowa
wentylatora oraz rozdział powietrza są regulowane automatycznie.
Obejmuje elementy sterujące:
● regulacja temperatury po stronie kierowcy
● rozdział powietrza
● prędkość dmuchawy
● regulacja temperatury po stronie pasażera na przednim fotelun:chłodzenieAUTO:tryb pracy automatycznej4:recyrkulacja powietrza
włączana ręcznieV:usuwanie zaparowania i
oblodzenia
Ogrzewanie tylnej szyby Ü 3 35,
podgrzewane fotele ß 3 46,
podgrzewane koło kierownicy *
3 104.
