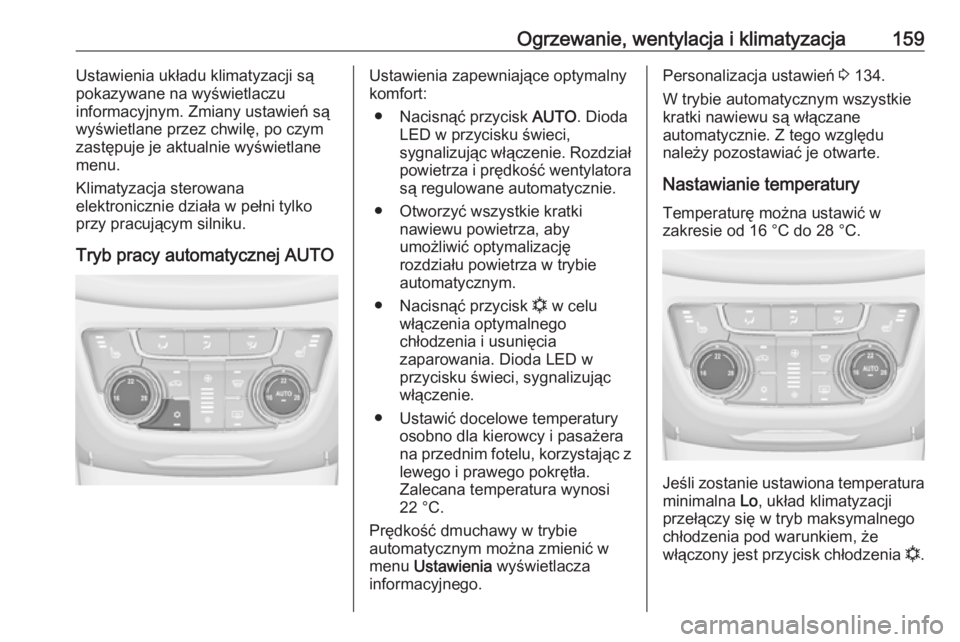

Ogrzewanie, wentylacja i klimatyzacja159Ustawienia układu klimatyzacji są
pokazywane na wyświetlaczu
informacyjnym. Zmiany ustawień są
wyświetlane przez chwilę, po czym
zastępuje je aktualnie wyświetlane
menu.
Klimatyzacja sterowana
elektronicznie działa w pełni tylko
przy pracującym silniku.
Tryb pracy automatycznej AUTOUstawienia zapewniające optymalny
komfort:
● Nacisnąć przycisk AUTO. Dioda
LED w przycisku świeci,
sygnalizując włączenie. Rozdział
powietrza i prędkość wentylatora są regulowane automatycznie.
● Otworzyć wszystkie kratki nawiewu powietrza, aby
umożliwić optymalizację
rozdziału powietrza w trybie
automatycznym.
● Nacisnąć przycisk n w celu
włączenia optymalnego
chłodzenia i usunięcia
zaparowania. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
● Ustawić docelowe temperatury osobno dla kierowcy i pasażera
na przednim fotelu, korzystając z lewego i prawego pokrętła.
Zalecana temperatura wynosi
22 °C.
Prędkość dmuchawy w trybie
automatycznym można zmienić w
menu Ustawienia wyświetlacza
informacyjnego.Personalizacja ustawień 3 134.
W trybie automatycznym wszystkie
kratki nawiewu są włączane
automatycznie. Z tego względu
należy pozostawiać je otwarte.
Nastawianie temperatury Temperaturę można ustawić w
zakresie od 16 °C do 28 °C.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia n.

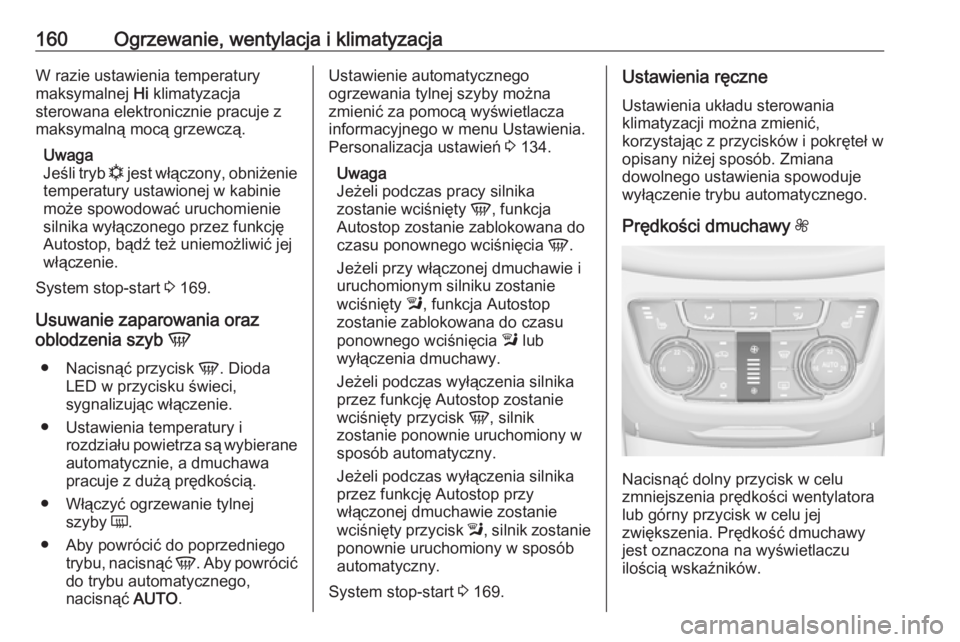

160Ogrzewanie, wentylacja i klimatyzacjaW razie ustawienia temperatury
maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb n jest włączony, obniżenie
temperatury ustawionej w kabinie
może spowodować uruchomienie
silnika wyłączonego przez funkcję
Autostop, bądź też uniemożliwić jej
włączenie.
System stop-start 3 169.
Usuwanie zaparowania oraz
oblodzenia szyb V
● Nacisnąć przycisk V. Dioda
LED w przycisku świeci,
sygnalizując włączenie.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.
● Włączyć ogrzewanie tylnej szyby Ü.
● Aby powrócić do poprzedniego trybu, nacisnąć V. Aby powrócić
do trybu automatycznego,
nacisnąć AUTO.Ustawienie automatycznego
ogrzewania tylnej szyby można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 134.
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli przy włączonej dmuchawie i
uruchomionym silniku zostanie
wciśnięty l, funkcja Autostop
zostanie zablokowana do czasu
ponownego wciśnięcia l lub
wyłączenia dmuchawy.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop przy
włączonej dmuchawie zostanie
wciśnięty przycisk l, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 169.Ustawienia ręczne
Ustawienia układu sterowania
klimatyzacji można zmienić,
korzystając z przycisków i pokręteł w
opisany niżej sposób. Zmiana
dowolnego ustawienia spowoduje
wyłączenie trybu automatycznego.
Prędkości dmuchawy Z
Nacisnąć dolny przycisk w celu
zmniejszenia prędkości wentylatora
lub górny przycisk w celu jej
zwiększenia. Prędkość dmuchawy
jest oznaczona na wyświetlaczu
ilością wskaźników.

Ogrzewanie, wentylacja i klimatyzacja161Naciśnięcie i przytrzymanie dolnego
przycisku: następuje wyłączenie
wentylatora i chłodzenia.
Naciśnięcie i przytrzymanie górnego
przycisku: następuje włączenie
maksymalnej prędkości wentylatora.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza l, M , K
Nacisnąć odpowiedni przycisk w celu wykonania regulacji. Dioda LED w
przycisku świeci, sygnalizując
włączenie.l:na szybę przednią i szyby w
drzwiach przednich (dodatkowo
w tle uruchamiana jest
klimatyzacja, aby zapobiec
zaparowaniu szyb)M:na górną część kabiny poprzez
regulowane kratki powietrzaK:na dolną część kabiny i szybę
przednią
Możliwe są wszystkie ustawienia
pośrednie.
Powrót do automatycznego
sterowania rozdziałem powietrza:
nacisnąć AUTO.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku. Chłodzenie
działa tylko przy pracującym silniku i włączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa. Gdy
układ chłodzenia jest wyłączony,
układ klimatyzacji nie zażąda
ponownego uruchomienia silnika,
który został wyłączony przez funkcję
Autostop. Wyjątek: system usuwaniaoblodzenia jest włączony i
temperatura zewnętrzna jest wyższa
od 0 °C. System stop-start 3 169.
Na wyświetlaczu pojawi się napis ACON przy włączonym chłodzeniu
lub ACOFF przy wyłączonym
chłodzeniu.
Funkcję włączania chłodzenia po
uruchomieniu silnika można włączyć
lub wyłączyć za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 134.
Tryb recyrkulacji powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność

162Ogrzewanie, wentylacja i klimatyzacjapowietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza
osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
przedniej szyby w celu usunięcia
pary l.
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 134.
Nagrzewnica dodatkowa
Ogrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Aby otworzyć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie B. Dostosować przepływ
powietrza przez kratkę nawiewu,
obracając pokrętło regulacyjne.

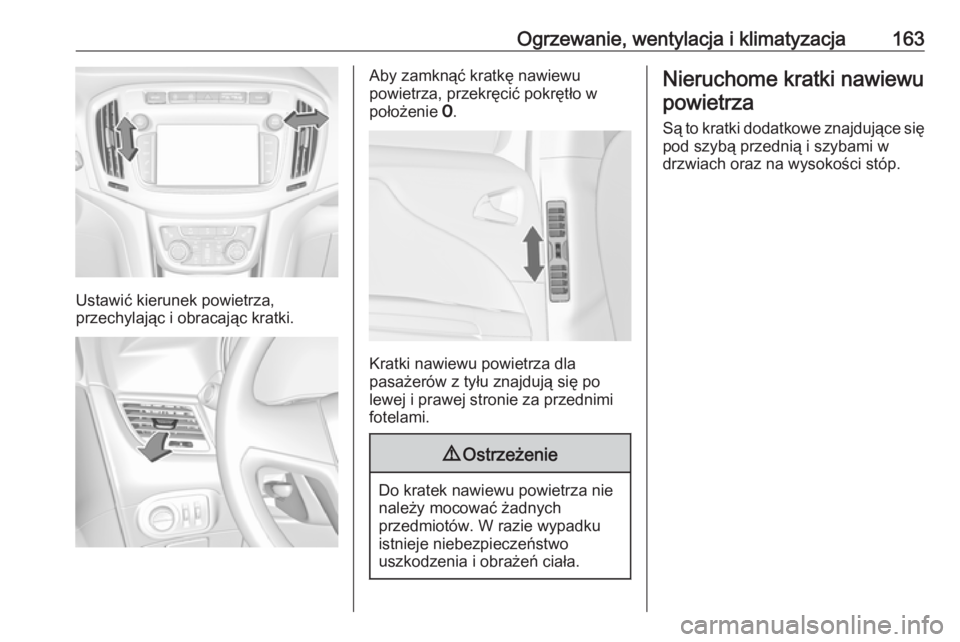

Ogrzewanie, wentylacja i klimatyzacja163
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie 7.
Kratki nawiewu powietrza dla
pasażerów z tyłu znajdują się po
lewej i prawej stronie za przednimi
fotelami.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki nawiewu
powietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.

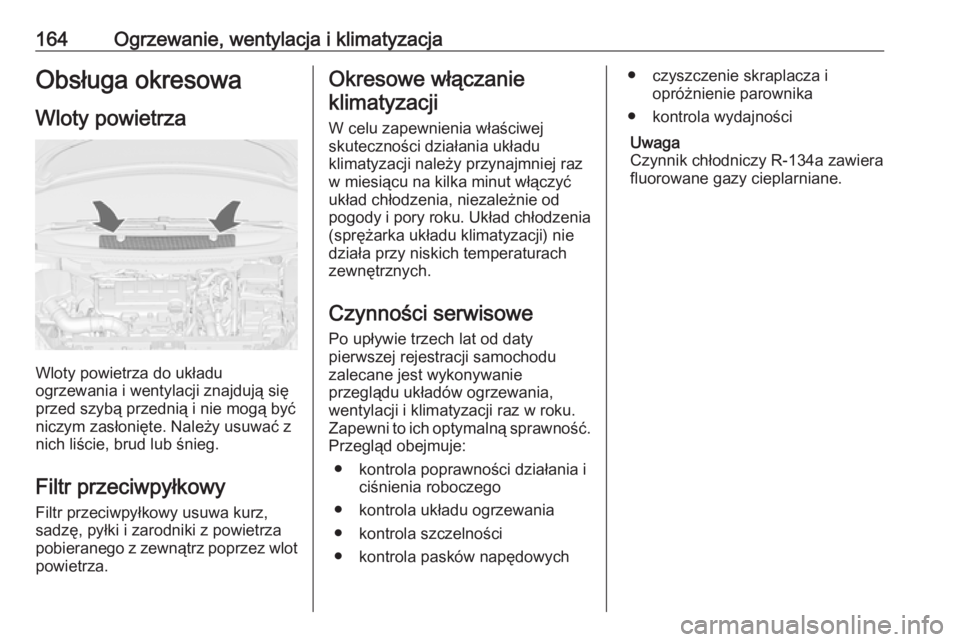

164Ogrzewanie, wentylacja i klimatyzacjaObsługa okresowaWloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza
pobieranego z zewnątrz poprzez wlot powietrza.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) nie
działa przy niskich temperaturach zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych● czyszczenie skraplacza i opróżnienie parownika
● kontrola wydajności
Uwaga
Czynnik chłodniczy R-134a zawiera
fluorowane gazy cieplarniane.

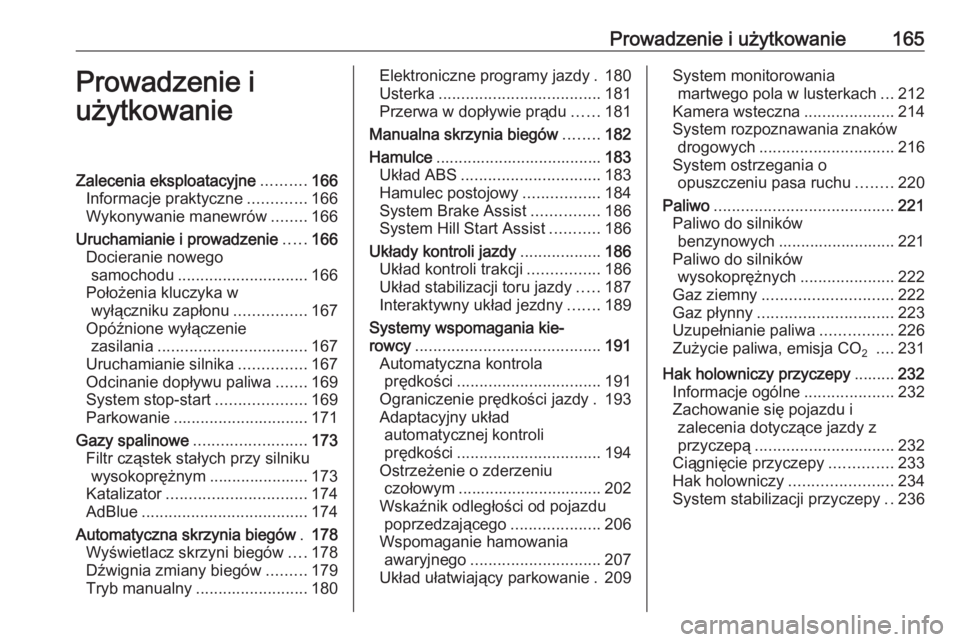

Prowadzenie i użytkowanie165Prowadzenie i
użytkowanieZalecenia eksploatacyjne ..........166
Informacje praktyczne .............166
Wykonywanie manewrów ........166
Uruchamianie i prowadzenie .....166
Docieranie nowego samochodu ............................. 166
Położenia kluczyka w wyłączniku zapłonu ................167
Opóźnione wyłączenie zasilania ................................. 167
Uruchamianie silnika ...............167
Odcinanie dopływu paliwa .......169
System stop-start ....................169
Parkowanie .............................. 171
Gazy spalinowe ......................... 173
Filtr cząstek stałych przy silniku wysokoprężnym ...................... 173
Katalizator ............................... 174
AdBlue ..................................... 174
Automatyczna skrzynia biegów .178
Wyświetlacz skrzyni biegów ....178
Dźwignia zmiany biegów .........179
Tryb manualny ......................... 180Elektroniczne programy jazdy . 180
Usterka .................................... 181
Przerwa w dopływie prądu ......181
Manualna skrzynia biegów ........182
Hamulce ..................................... 183
Układ ABS ............................... 183
Hamulec postojowy .................184
System Brake Assist ...............186
System Hill Start Assist ...........186
Układy kontroli jazdy ..................186
Układ kontroli trakcji ................186
Układ stabilizacji toru jazdy .....187
Interaktywny układ jezdny .......189
Systemy wspomagania kie‐ rowcy ......................................... 191
Automatyczna kontrola prędkości ................................ 191
Ograniczenie prędkości jazdy . 193
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 194
Ostrzeżenie o zderzeniu czołowym ................................ 202
Wskaźnik odległości od pojazdu poprzedzającego ....................206
Wspomaganie hamowania awaryjnego ............................. 207
Układ ułatwiający parkowanie . 209System monitorowania martwego pola w lusterkach ...212
Kamera wsteczna ....................214
System rozpoznawania znaków drogowych .............................. 216
System ostrzegania o opuszczeniu pasa ruchu ........220
Paliwo ........................................ 221
Paliwo do silników benzynowych .......................... 221
Paliwo do silników wysokoprężnych .....................222
Gaz ziemny ............................. 222
Gaz płynny .............................. 223
Uzupełnianie paliwa ................226
Zużycie paliwa, emisja CO 2
.... 231
Hak holowniczy przyczepy .........232
Informacje ogólne ....................232
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą ............................... 232
Ciągnięcie przyczepy ..............233
Hak holowniczy .......................234
System stabilizacji przyczepy ..236

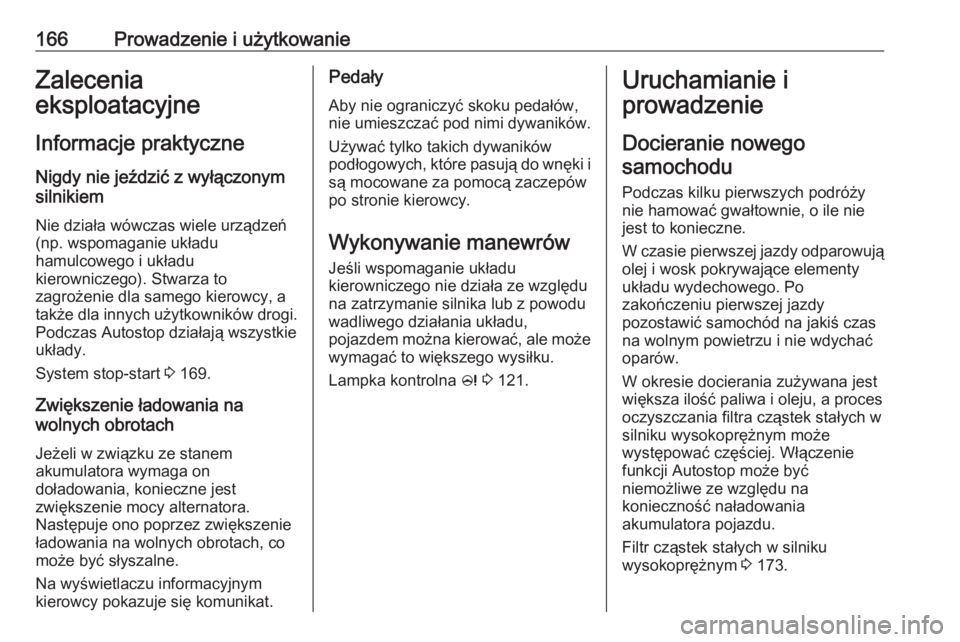

166Prowadzenie i użytkowanieZalecenia
eksploatacyjne
Informacje praktyczneNigdy nie jeździć z wyłączonym
silnikiem
Nie działa wówczas wiele urządzeń (np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Podczas Autostop działają wszystkie
układy.
System stop-start 3 169.
Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i
są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może
wymagać to większego wysiłku.
Lampka kontrolna c 3 121.Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać
oparów.
W okresie docierania zużywana jest większa ilość paliwa i oleju, a proces
oczyszczania filtra cząstek stałych w
silniku wysokoprężnym może
występować częściej. Włączenie
funkcji Autostop może być
niemożliwe ze względu na
konieczność naładowania
akumulatora pojazdu.
Filtr cząstek stałych w silniku
wysokoprężnym 3 173.

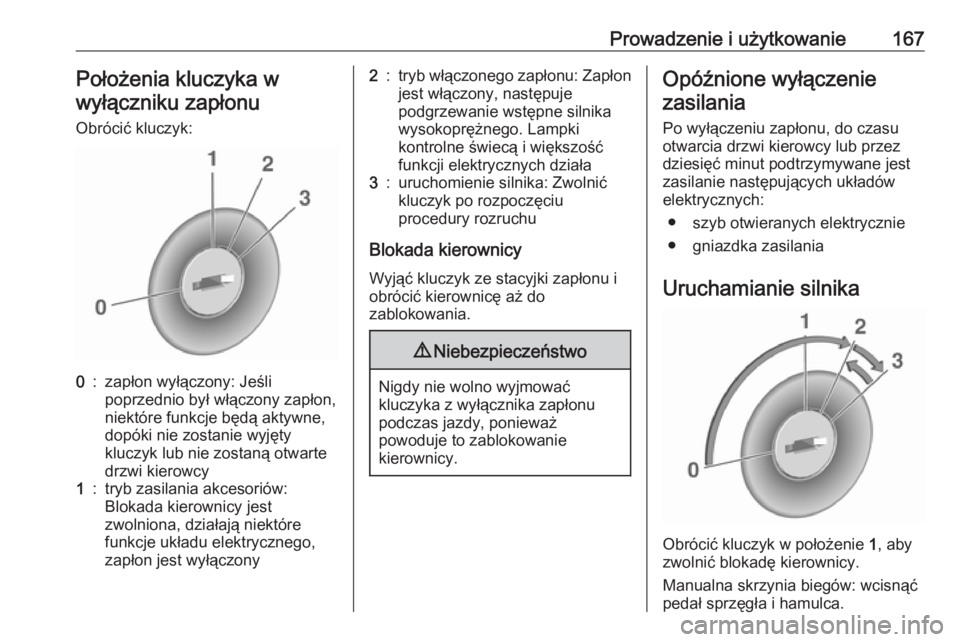

Prowadzenie i użytkowanie167Położenia kluczyka wwyłączniku zapłonu
Obrócić kluczyk:0:zapłon wyłączony: Jeśli
poprzednio był włączony zapłon,
niektóre funkcje będą aktywne,
dopóki nie zostanie wyjęty
kluczyk lub nie zostaną otwarte
drzwi kierowcy1:tryb zasilania akcesoriów:
Blokada kierownicy jest
zwolniona, działają niektóre
funkcje układu elektrycznego,
zapłon jest wyłączony2:tryb włączonego zapłonu: Zapłon
jest włączony, następuje
podgrzewanie wstępne silnika
wysokoprężnego. Lampki
kontrolne świecą i większość
funkcji elektrycznych działa3:uruchomienie silnika: Zwolnić
kluczyk po rozpoczęciu
procedury rozruchu
Blokada kierownicy
Wyjąć kluczyk ze stacyjki zapłonu i
obrócić kierownicę aż do
zablokowania.
9 Niebezpieczeństwo
Nigdy nie wolno wyjmować
kluczyka z wyłącznika zapłonu
podczas jazdy, ponieważ
powoduje to zablokowanie
kierownicy.
Opóźnione wyłączenie
zasilania
Po wyłączeniu zapłonu, do czasu
otwarcia drzwi kierowcy lub przez
dziesięć minut podtrzymywane jest
zasilanie następujących układów
elektrycznych:
● szyb otwieranych elektrycznie
● gniazdka zasilania
Uruchamianie silnika
Obrócić kluczyk w położenie 1, aby
zwolnić blokadę kierownicy.
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.

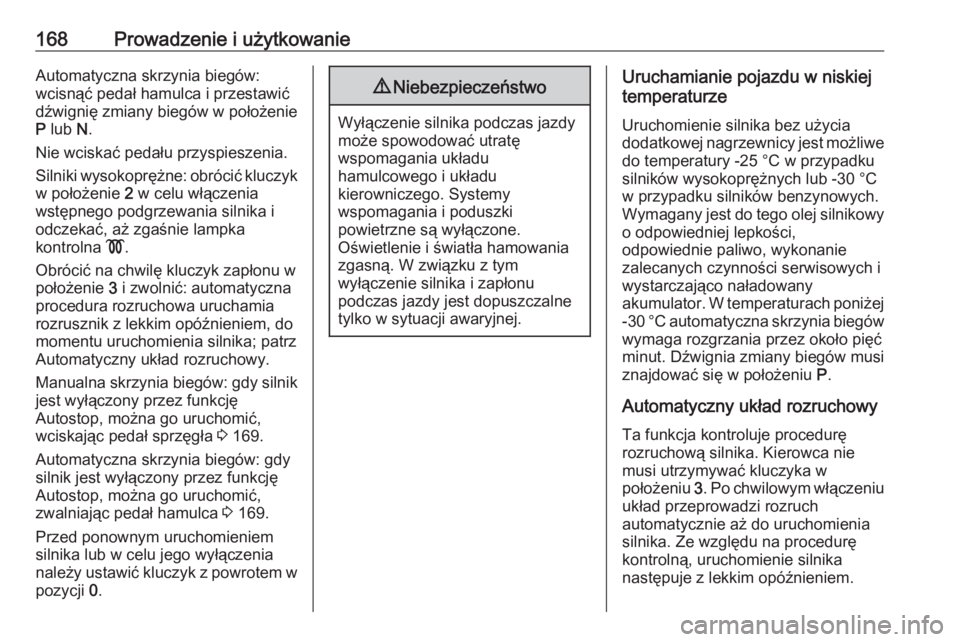

168Prowadzenie i użytkowanieAutomatyczna skrzynia biegów:
wcisnąć pedał hamulca i przestawić dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Silniki wysokoprężne: obrócić kluczyk
w położenie 2 w celu włączenia
wstępnego podgrzewania silnika i
odczekać, aż zgaśnie lampka
kontrolna !.
Obrócić na chwilę kluczyk zapłonu w
położenie 3 i zwolnić: automatyczna
procedura rozruchowa uruchamia
rozrusznik z lekkim opóźnieniem, do
momentu uruchomienia silnika; patrz
Automatyczny układ rozruchowy.
Manualna skrzynia biegów: gdy silnik jest wyłączony przez funkcję
Autostop, można go uruchomić,
wciskając pedał sprzęgła 3 169.
Automatyczna skrzynia biegów: gdy
silnik jest wyłączony przez funkcję
Autostop, można go uruchomić,
zwalniając pedał hamulca 3 169.
Przed ponownym uruchomieniem
silnika lub w celu jego wyłączenia należy ustawić kluczyk z powrotem w
pozycji 0.9 Niebezpieczeństwo
Wyłączenie silnika podczas jazdy
może spowodować utratę
wspomagania układu
hamulcowego i układu
kierowniczego. Systemy
wspomagania i poduszki
powietrzne są wyłączone.
Oświetlenie i światła hamowania
zgasną. W związku z tym
wyłączenie silnika i zapłonu
podczas jazdy jest dopuszczalne
tylko w sytuacji awaryjnej.
Uruchamianie pojazdu w niskiej
temperaturze
Uruchomienie silnika bez użycia
dodatkowej nagrzewnicy jest możliwe do temperatury -25 °С w przypadku
silników wysokoprężnych lub -30 °C
w przypadku silników benzynowych.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i
wystarczająco naładowany
akumulator. W temperaturach poniżej -30 °C automatyczna skrzynia biegówwymaga rozgrzania przez około pięć
minut. Dźwignia zmiany biegów musi znajdować się w położeniu P.
Automatyczny układ rozruchowy Ta funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi utrzymywać kluczyka w
położeniu 3. Po chwilowym włączeniu
układ przeprowadzi rozruch
automatycznie aż do uruchomienia
silnika. Ze względu na procedurę
kontrolną, uruchomienie silnika
następuje z lekkim opóźnieniem.
