PEUGEOT 107 2012 Bruksanvisningar (in Swedish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 107, Model: PEUGEOT 107 2012Pages: 140, PDF Size: 4.04 MB
Page 21 of 140
1
Körkontroll
19

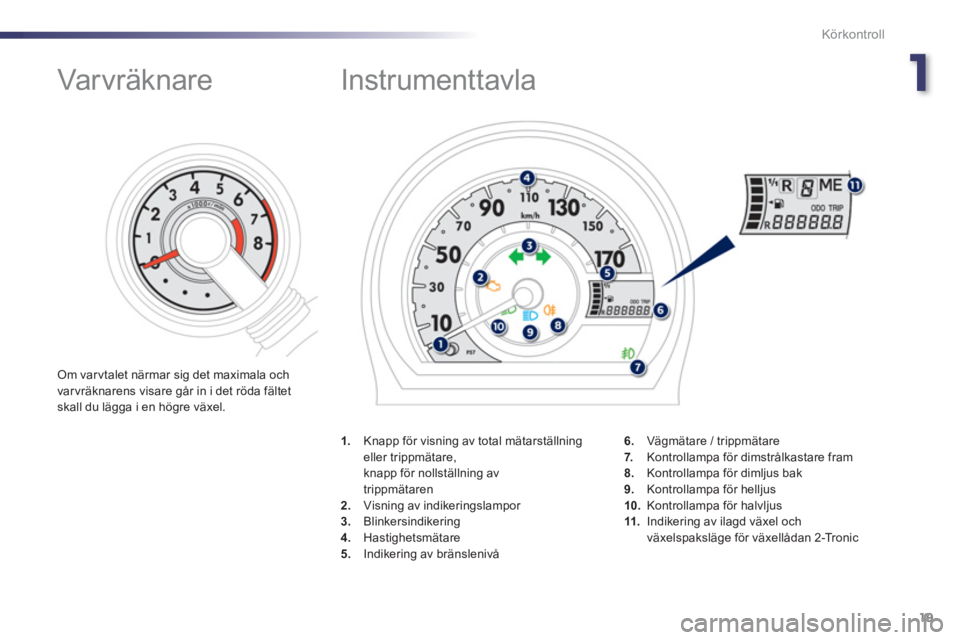

Instrumenttavla
1.Knapp för visning av total mätarställning eller trippmätare,
knapp för nollställning av
trippmätaren
2. Visning av indikeringslampor 3.
Blinkersindikering4.
Hastighetsmätare
5. Indikering av bränslenivå 6
. Vägmätare / trippmätare 7.Kontrollampa för dimstrålkastare fram8.
Kontrollampa för dimljus bak 9.Kontrollampa för helljus
10. Kontrollampa för halvljus
Var vräk nare
Om var vtalet närmar sig det maximala och
varvräknarens visare går in i det röda fältet skall du lägga i en högre växel.
11. Indikering av ilagd växel och
växelspaksläge för växellådan 2-Tronic
Page 22 of 140
Körkontroll
20

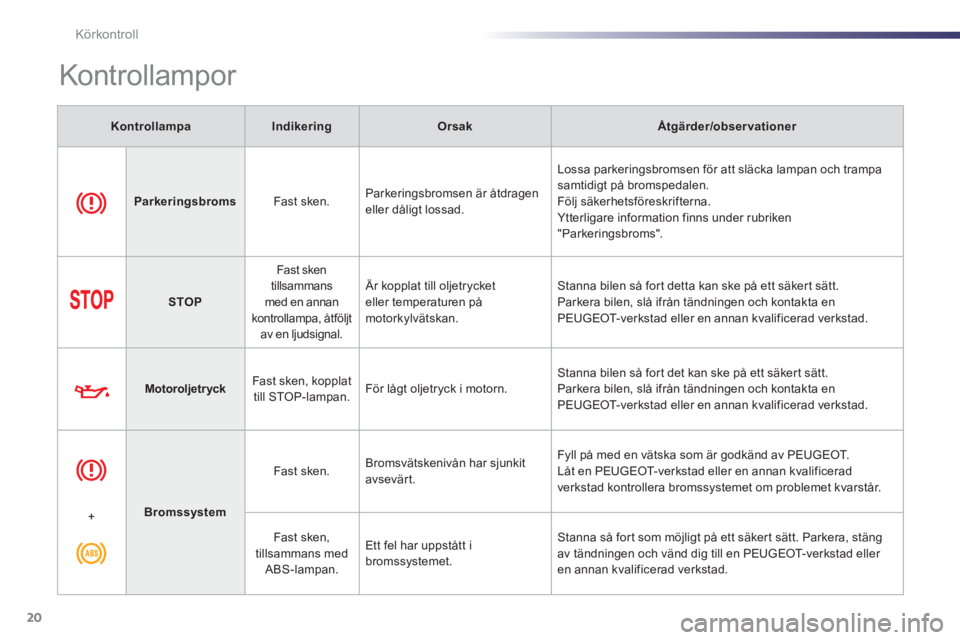

Kontrollampor
KontrollampaIndikeringOrsakÅtgärder/observationer
ParkeringsbromsFast sken.Parkeringsbromsen är åtdragen eller dåligt lossad. Lossa parkerin
gsbromsen för att släcka lampan och trampasamtidigt på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information finns under rubriken
"Parkeringsbroms".
STOP
Fast sken
tillsammans med en annan
kontrollampa, åtföljtav en ljudsignal.
Är kopplat till oljetrycketeller temperaturen på motorkylvätskan. Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Motoroljetryckk
Fast sken, kopplat
till STOP-lampan.För lågt oljetryck i motorn. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Bromssystem
Fast sken.Bromsvätskenivån har sjunkit avsevärt. F
yll på med en vätska som är godkänd av PEUGEOT.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera bromss
ystemet om problemet kvarstår.
+
Fast sken,
till
sammans med ABS-lampan. Ett fel har u
ppstått i
bromssystemet. Stanna så for t som mö
jligt på ett säkert sätt. Parkera, stäng
av tändningen och vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Page 23 of 140
1
VSC
Körkontroll
21

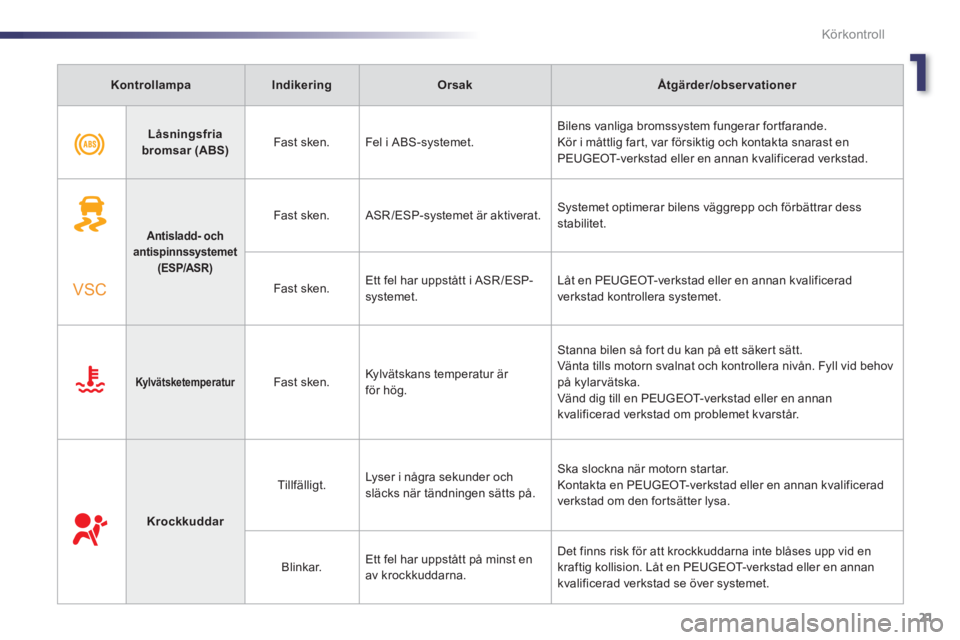

Låsningsfriabromsar (ABS)Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast en
PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Antisladd- och antispinnssystemet(ESP/ASR)
Fast sken. ASR/ESP-systemet är aktiverat. Systemet optimerar bilens väggrepp och förbättrar dess stabilitet.
F
ast sken.Ett fel har uppstått i ASR /ESP-systemet. Låt en PEUGEOT-verkstad eller en annan kvalificeradverkstad kontrollera systemet.
Kylvät sket e mp erat urFast sken.Kylvätskans temperatur är
för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och kontrollera nivån. F
yll vid behov
på kylarvätska.
Vänd di
g till en PEUGEOT-verkstad eller en annankvalificerad verkstad om problemet kvarstår.
KrockkuddarTill
fälligt. Lyser i några sekunder och släcks när tändningen sätts på.
Ska slockna när motorn star tar.
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad
verkstad om den fortsätter lysa.
Blinkar.Ett fel har uppstått på minst enav krockkuddarna. Det finns risk för att krockkuddarna inte blåses upp vid en kraftig kollision. Låt en PEUGEOT-verkstad eller en annankvalificerad verkstad se över systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer
Page 24 of 140
P/S
Körkontroll
22

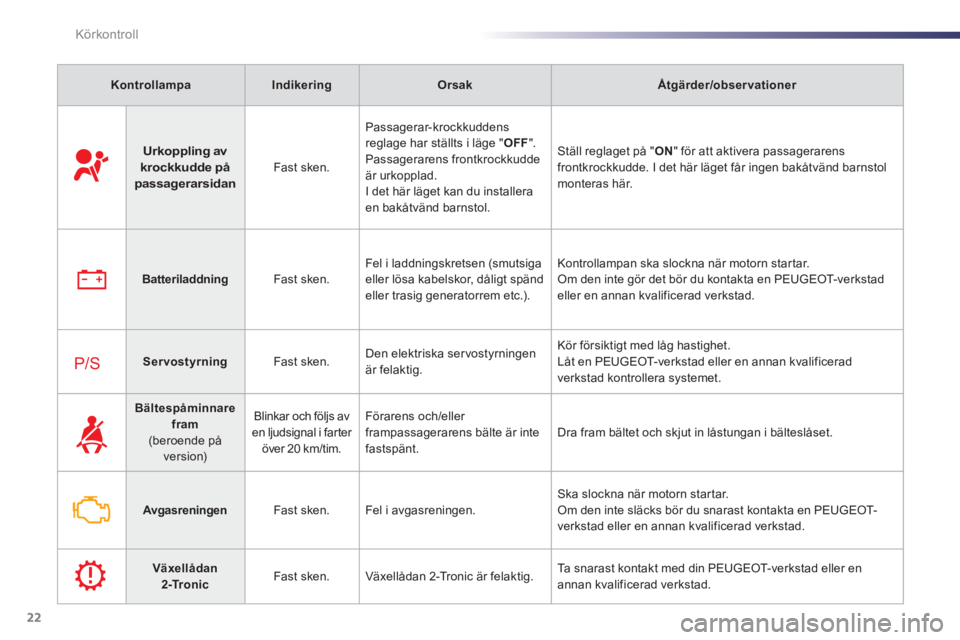

Urkoppling av
krockkudde påpassagerarsidanFast sken.Passa
gerar-krockkuddens
reglage har ställts i läge " OFF
".
Passa
gerarens frontkrockkuddeär urkopplad.
I det här läget kan du installeraen bakåtvänd barnstol. Ställ re
glaget på "ON
" för att aktivera passagerarens
frontkrockkudde. I det här läget får ingen bakåtvänd barnstol
monteras här.
Batteriladdning
Fast sken.Fel i laddningskretsen (smutsigaeller lösa kabelskor, dåligt spändeller trasig generatorrem etc.). Kontrollampan ska slockna n
är motorn star tar.
Om den inte gör det bör du kontakta en PEUGEOT-ver kst a d eller en annan kvalificerad verkstad.
ServostyrningFast sken.Den elektriska ser vostyrningen
är felaktig. Kör försikti
gt med låg hastighet.
Låt en PEUGEOT-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Bältespåminnarefram
(beroende påversion)
Blinkar och föl
js av
en ljudsignal i far ter
över 20 km/tim. Förarens och
/eller
frampassa
gerarens bälte är intefastspänt. Dra fram bältet och skjut in låstungan i bälteslåset.
AvgasreningenFast sken.Fel i avgasreningen. Ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Växellådan2-Tronic Fast sken. Växellådan 2-Tronic är felaktig. Ta snarast kontakt med din PEUGEOT-ver kst a d e ll er en annan kvalificerad verkstad.
KontrollampaIndikeringOrsakÅtgärder/observationer
Page 25 of 140
1
Körkontroll
23

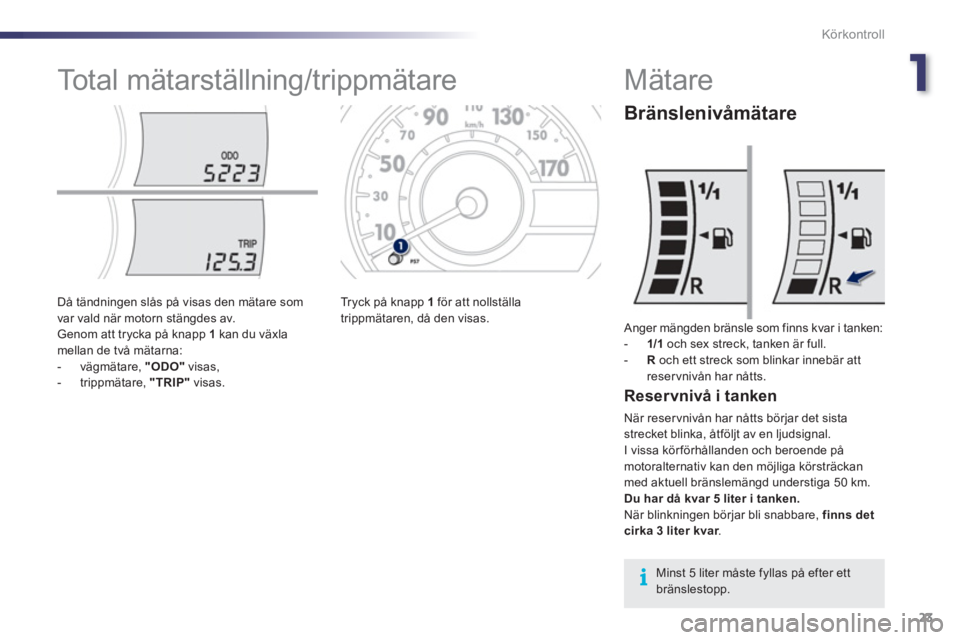

Total mätarställning/trippmätare
Mätare
Anger mängden bränsle som finns kvar i tanken:
- 1/1och sex streck, tanken är full.
- Roch ett streck som blinkar innebär att
reservnivån har nåtts.
Då tändnin
gen slås på visas den mätare som
var vald när motorn stängdes av.
Genom att trycka på knapp 1kan du växla mellan de två mätarna:
- vägmätare, "ODO"visas,
- trippmätare, "TRIP"visas. Tr
yck på knapp 1 för att nollställa
trippmätaren, då den visas.
Reservnivå i tanken
När reser vnivån har nåtts börjar det sista
strecket blinka, åtföljt av en ljudsignal.
I vissa kör förhållanden och beroende på
motoralternativ kan den m
öjliga körsträckan
med aktuell bränslemängd understiga 50 km. Du har då kvar 5 liter i tanken. När blinkningen börjar bli snabbare, finns det cirka 3 liter kvar.r
Minst 5 liter måste fyllas på efter ettbränslestopp.
Bränslenivåmätare
Page 26 of 140
Körkontroll
24

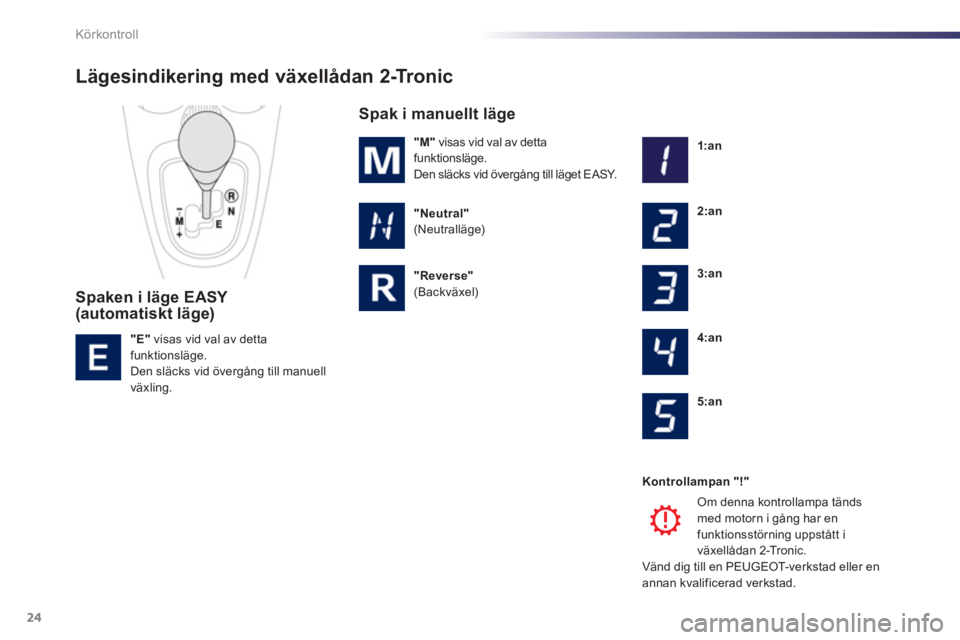

Lägesindikering med växellådan 2-Tronic
Spaken i läge EASY(automatiskt läge)
Spak i manuellt lä
ge
"Neutral" (Neutralläge)
"Reverse"
(Backväxel) 1:a n
2:an
3:an
4:an
5:an
Om denna kontrollampa tänds
med motorn i gång har en
funktionsstörning uppstått i
växellådan 2-Tronic.
Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad. Kontrollam
pan "!"
"M" visas vid val av dettafunktionsläge.
Den släcks vid övergång till läget EASY.
"E"
vi
sas vid val av detta
funktionsläge.
Den släcks vid övergång till manuell
växling.
Page 27 of 140
1
Körkontroll
25
Inställning av tid
Bilradio
Tryck i mer än 2 sekunder på knappen, den
visade tiden blinkar.
Tr
yck på denna knapp (värdet ökar
kontinuerligt) för att ställa in timmar.
Tr
yck på denna knapp (värdet ökar
kontinuerligt) för att ställa in minuter.
Bilradio / Bluetooth
Tryck på MENU
och välj sedan " Config. ".
Välj "Time"
för att ställa in tiden. V
älj:
- "H+"för att öka timmarna,
- "H-"för att minska timmarna,
- "+M"
för att öka minuterna,-"-M"för att minska minuterna, -"12/24"för att visa visningsläge. Godkänn med "OK".
Detta funktionsläge avslutas automatiskt några sekunder efter att duhar slutat trycka på knapparna.
Page 28 of 140
26Öppningar
Nycklar/fjärrkontroll
Nycklar
Låsning
Du kan låsa bilen på avstånd med en
tryckning på knapp A
. Detta bekräftas av attblinkersljusen tänds en kort stund.
Centrallås - låsning ochupplåsning
Med nycklarna kan du från förardörren
låsa
och låsa upp alla dörrarna och bakluckan samtidigt.
Upplåsning
Du kan låsa upp bilen med en tryckning påknapp B.
Detta bekräftas av att blinkersljusen tänds två gånger i följd.
Lokalisera bilen
Om du låser och lämnar bilen på en stor parkeringsplats kan du senare lokalisera den så här: )tryck på knapp A
för att aktivera
blinkersljusen en kort stund.
Utöver den nyckel- eller fjärrkontrolluppsättning som levereras med bilen har du möjlighet att beställa
ytterligare högst tre nycklar. Om du skulle tappa bor t alla nycklar krävs ett större ingrepp i din bil.Vänd dig till en PEUGEOT-ver kst a deller en annan kvalificerad verkstad.
Om du efter att ha låst bilen märker atten dörr är dåligt stängd skall du stängaden på nytt och sedan låsa bilen igen.
Med n
ycklarna kan du öppna och stänga låset
i framdörrarna, bagageluckan, tanklocket, reglaget för urkoppling av passagerarens
krockkudde och slå på tändningen. Kan användas för att f
järrstyralåsning - upplåsning och lokalisering av bilen.
Page 29 of 140
22
27 Öppningar

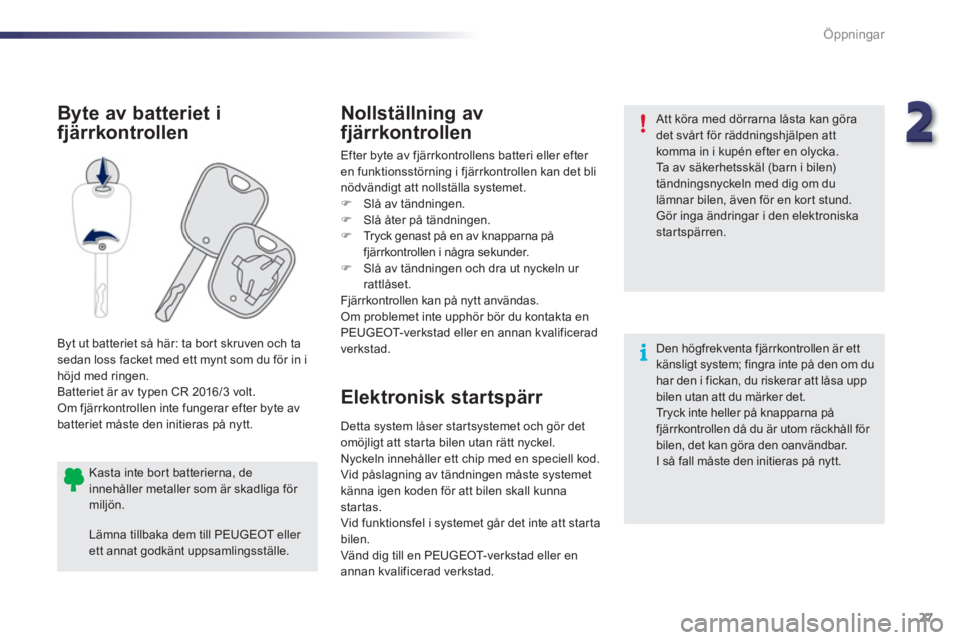

Elektronisk startspärr B
yte av batteriet i
fjärrkontrollen Nollst
ällning av
fjärrkontrollen
Efter byte av fjärrkontrollens batteri eller efter
en
funktionsstörning i fjärrkontrollen kan det bli nödvändigt att nollställa systemet. ) Slå av tändningen. )
Slå åter på tändningen. )
Tryck genast på en av knapparna på
fjärrkontrollen i några sekunder. ) Slå av tändningen och dra ut nyckeln ur rattlåset.
Fjärrkontrollen kan på nytt användas. Om problemet inte upphör bör du kontakta enPEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Kasta inte bor t batterierna, de innehåller metaller som är skadliga för miljön.
Lämna tillbaka dem till PEUGEOT eller ett annat godkänt uppsamlingsställe.
Att köra med dörrarna låsta kan göradet svårt för räddningshjälpen att komma in i kupén efter en olycka.
Ta av säkerhetsskäl (barn i bilen)
tändningsnyckeln med dig om du
lämnar bilen, även för en kort stund.
Gör inga ändringar i den elektroniska
startspärren.
B
yt ut batteriet så här: ta bor t skruven och ta sedan loss facket med ett mynt som du för in ihöjd med ringen.
Batteriet är av typen CR 2016/3 volt.
Om fjärrkontrollen inte fungerar efter byte av
batteriet måste den initieras på nytt. Den högfrekventa fjärrkontrollen är ett
känsligt system; fingra inte på den om du
har den i fickan, du riskerar att låsa upp
bilen utan att du märker det.
Tryck inte heller på knapparna på
fjärrkontrollen då du är utom räckhåll för
bilen, det kan göra den oanvändbar.
I så fall måste den initieras på nytt. Detta system låser startsystemet och gör det
omöjligt att star ta bilen utan rätt nyckel.
Nyckeln innehåller ett chip med en speciell kod.
Vid påslagning av tändningen måste systemet känna igen koden för att bilen skall kunnastartas.
Vid funktionsfel i systemet går det inte att star ta bilen.
Vänd dig till en PEUGEOT-verkstad eller enannan kvalificerad verkstad.
Page 30 of 140
28Öppningar

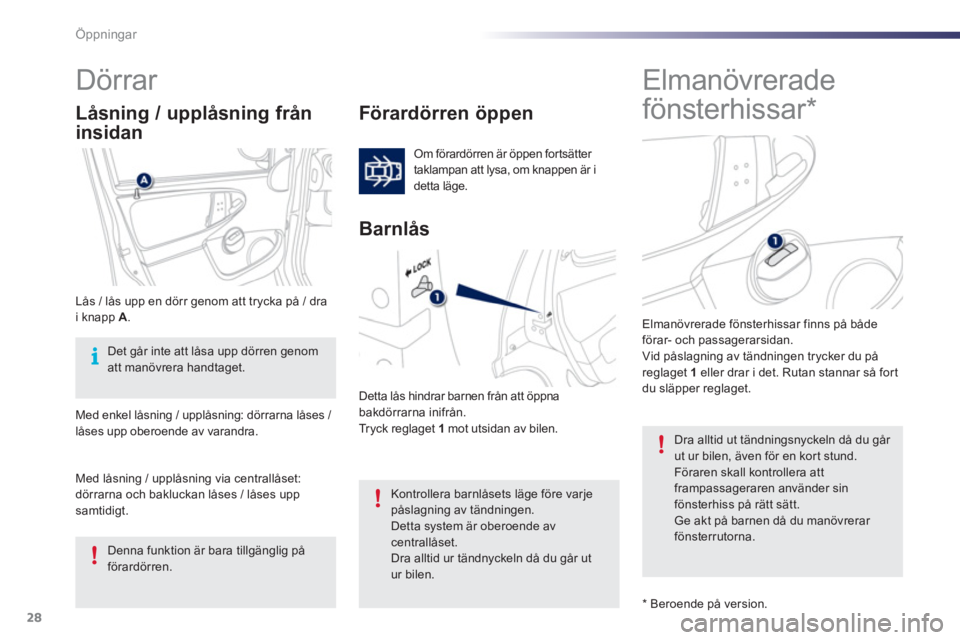

Elmanövrerade
fönsterhissar *
Dörrar
Förardörren öppen
Om förardörren är öppen fortsätter
taklampan att lysa, om knappen är i
detta läge.
Lås / lås upp en dörr
genom att trycka på / drai knapp A.
Med enkel låsning / upplåsning: dörrarna låses /
låses upp oberoende av varandra. Detta lås hindrar barnen från att öppna bakdörrarna inifrån.
Tr y c k r e g l a g e t 1
mot utsidan av bilen. Dra alltid ut tändningsnyckeln då du går ut ur bilen, även för en kor t stund.Föraren skall kontrollera attframpassageraren använder sin fönsterhiss på rätt sätt. Ge akt på barnen då du manövrerar fönsterrutorna.
Det går inte att låsa upp dörren genomatt manövrera handtaget.
Kontrollera barnlåsets läge före varjepåslagning av tändningen.
Detta system är oberoende av
centrallåset.
Dra alltid ur tändnyckeln då du går utur bilen.
Låsning / upplåsning från
insidan
Denna funktion är bara tillgänglig på förardörren.
Elmanövrerade fönsterhissar finns på både
förar- och passa
gerarsidan.
Vid påslagning av tändningen trycker du på
reglaget 1 eller drar i det. Rutan stannar så fortdu släpper reglaget.
*
Beroende på version.
Barnlås
Med låsning / upplåsning via centrallåset:
dörrarna och bakluckan låses / låses upp
samtidigt.
