PEUGEOT 108 2015 Instruksjoner for bruk (in Norwegian)

149
108_no_Chap09_info-pratiques_ed01-2015

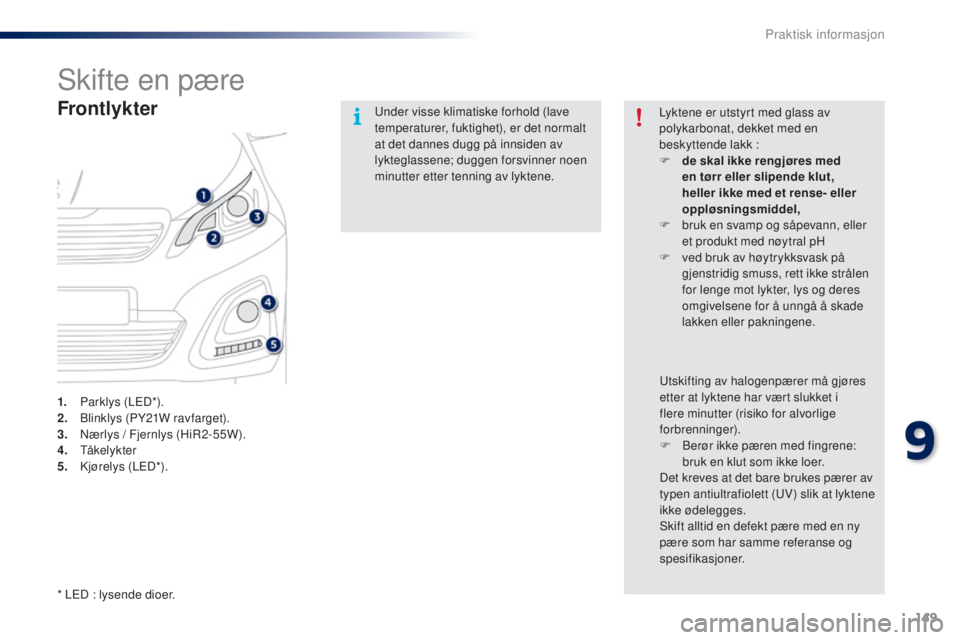

Skifte en pære
Frontlykter
1. Parklys (LED*).
2. Blinklys (PY21W ravfarget).
3.
N

ærlys / Fjernlys (HiR2-55W).
4.
T

åkelykter
5.
K

jørelys (LED*). Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F
b
ruk en svamp og såpevann, eller
et produkt med nøytral pH
F
v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F
B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
* LED : lysende dioer.
9
Praktisk informasjon

150
108_no_Chap09_info-pratiques_ed01-2015

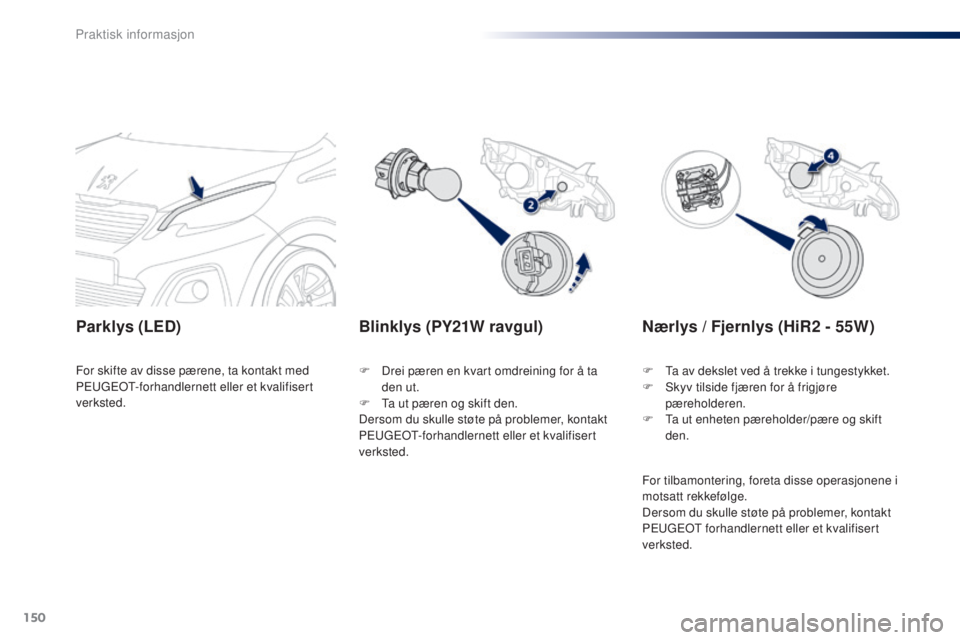

Blinklys (PY21W ravgul)
Parklys (LED)
F Drei pæren en kvart omdreining for å ta
den ut.
F

T
a ut pæren og skift den.
Dersom du skulle støte på problemer, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
For skifte av disse pærene, ta kontakt med
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Nærlys / Fjernlys (HiR2 - 55W)
F Ta av dekslet ved å trekke i tungestykket.
F
S kyv tilside fjæren for å frigjøre
pæreholderen.
F

T
a ut enheten pæreholder/pære og skift
den.
For tilbamontering, foreta disse operasjonene i
motsatt rekkefølge.
Dersom du skulle støte på problemer, kontakt
PEUGEOT forhandlernett eller et kvalifisert
verksted.
Praktisk informasjon

151
108_no_Chap09_info-pratiques_ed01-2015

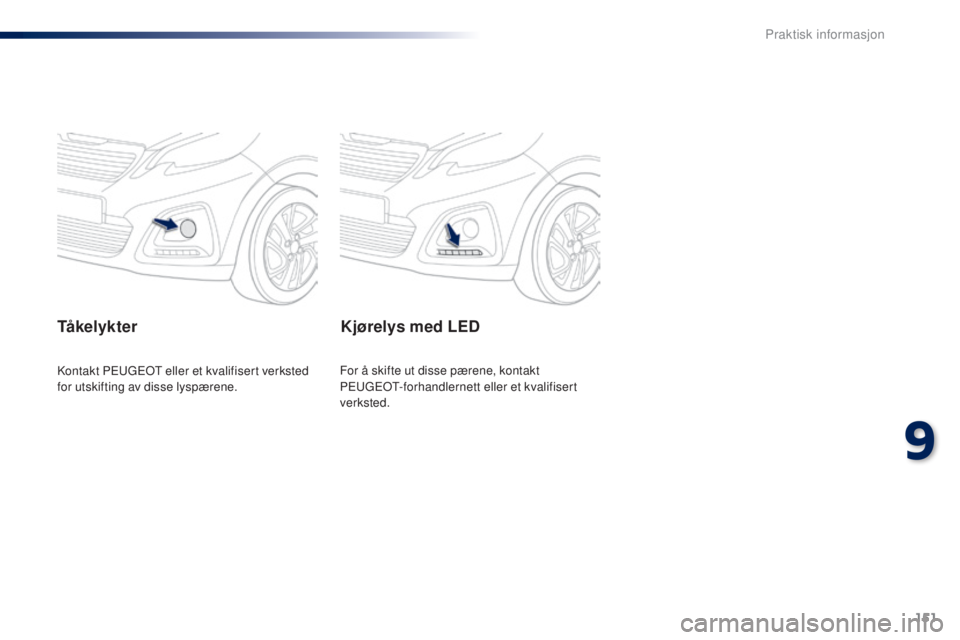

Tå ke l y k t e r
Kontakt PEUGEOT eller et kvalifisert verksted
for utskifting av disse lyspærene.
Kjørelys med LED
For å skifte ut disse pærene, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
9
Praktisk informasjon

152
108_no_Chap09_info-pratiques_ed01-2015

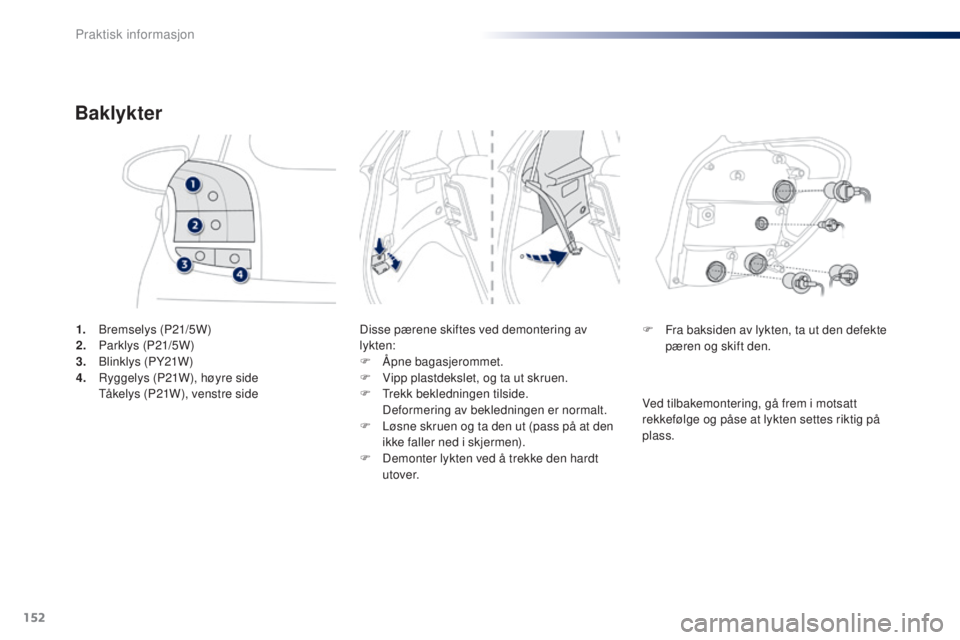

1. Bremselys (P21/5W)
2. Parklys (P21/5W )
3.
B

linklys (PY21W)
4.
R

yggelys (P21W), høyre side
T

åkelys (P21W), venstre side
Baklykter
Disse pærene skiftes ved demontering av
lykten:
F
Å
pne bagasjerommet.
F

V
ipp plastdekslet, og ta ut skruen.
F

T
rekk bekledningen tilside.
D

eformering av bekledningen er normalt.
F

L
øsne skruen og ta den ut (pass på at den
ikke faller ned i skjermen).
F

D
emonter lykten ved å trekke den hardt
u t ove r. F
F ra baksiden av lykten, ta ut den defekte
pæren og skift den.
Ved tilbakemontering, gå frem i motsatt
rekkefølge og påse at lykten settes riktig på
plass.
Praktisk informasjon

153
108_no_Chap09_info-pratiques_ed01-2015

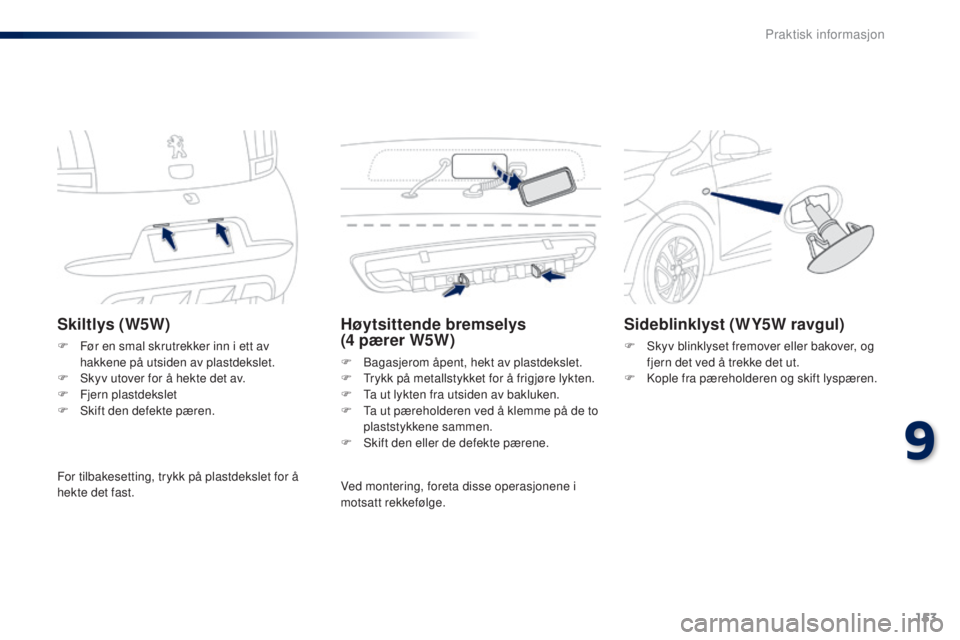

Skiltlys (W5W)
F Før en smal skrutrekker inn i ett av hakkene på utsiden av plastdekslet.
F

S
kyv utover for å hekte det av.
F

F
jern plastdekslet
F

S
kift den defekte pæren.
Høytsittende bremselys
(4 pærer W5W)
F Bagasjerom åpent, hekt av plastdekslet.
F
T rykk på metallstykket for å frigjøre lykten.
F

T
a ut lykten fra utsiden av bakluken.
F

T
a ut pæreholderen ved å klemme på de to
plaststykkene sammen.
F

S
kift den eller de defekte pærene.
Sideblinklyst (WY5W ravgul)
F Skyv blinklyset fremover eller bakover, og fjern det ved å trekke det ut.
F

K
ople fra pæreholderen og skift lyspæren.
For tilbakesetting, trykk på plastdekslet for å
hekte det fast. Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
9
Praktisk informasjon

154
108_no_Chap09_info-pratiques_ed01-2015

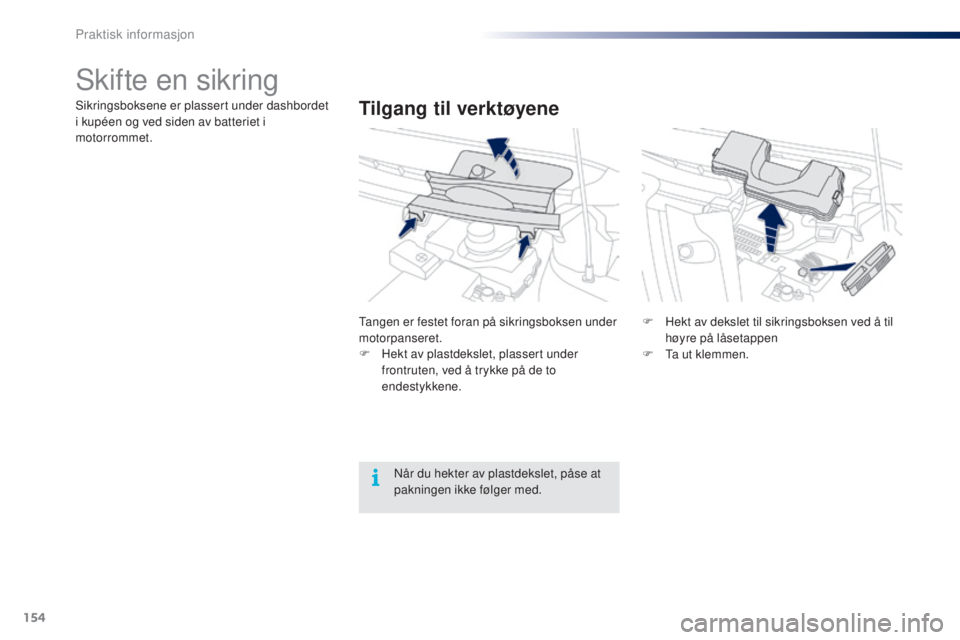

Skifte en sikring
Tilgang til verktøyeneSikringsboksene er plassert under dashbordet
i kupéen og ved siden av batteriet i
motorrommet.Tangen er festet foran på sikringsboksen under
motorpanseret.
F

H
ekt av plastdekslet, plassert under
frontruten, ved å trykke på de to
endestykkene. F

H
ekt av dekslet til sikringsboksen ved å til
høyre på låsetappen
F

T
a ut klemmen.
Når du hekter av plastdekslet, påse at
pakningen ikke følger med.
Praktisk informasjon

155
108_no_Chap09_info-pratiques_ed01-2015
Før en sikring skiftes er det nødvendig å:
F v ite grunnen til hendelsen og utbedre den,
F

s
lå av alle elektriske forbrukere,
F

l
a bilen stå i ro og slå av tenningen,
F

f
inne den defekte sikringen i tabellen over
sikringer på de neste sidene.
Skifte av en sikring
God Dårlig
Klemme
For å foreta inngrep på en sikring, er det helt
nødvendig å:
F

b

ruke spesialtangen for å ta ut sikringen
fra sitt leie og undersøke tilstanden til
glødetråden.
F

a

lltid skifte ut den defekte sikringen med
en sikring med samme styrke (samme
farge), en forskjellig styrke kan forårsake
en funksjonsfeil (risiko for brann).
Hvis feilen gjentar seg like etter at sikringen er
skiftet, få det elektriske utstyret kontrollert hos
PEUGEOT-forhandlernett eller hos et kvalifisert
verksted. PEUGEOTfraskriver seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen din, eller
funksjonssvikt som skriver seg fra
installasjon av ekstrautstyr som ikke
er levert eller anbefalt av PEUGEOT
og som ikke er blitt installert i henhold
til dennes retningslinjer. Dette
gjelder spesielt når alle tilkoblede
ekstra apparater forbruker mer enn
10


milliampere.
Installering av elektrisk
tilbehør
Det elektriske anlegget i bilen din
er beregnet på å skulle fungere
sammen med bilens standard- eller
spesialbestilte utstyr.
Før du installerer andre utstyr eller
tilbehør, ta kontakt med PEUGEOT-
forhandlernett eller et kvalifisert
verksted.
9
Praktisk informasjon

156
108_no_Chap09_info-pratiques_ed01-2015

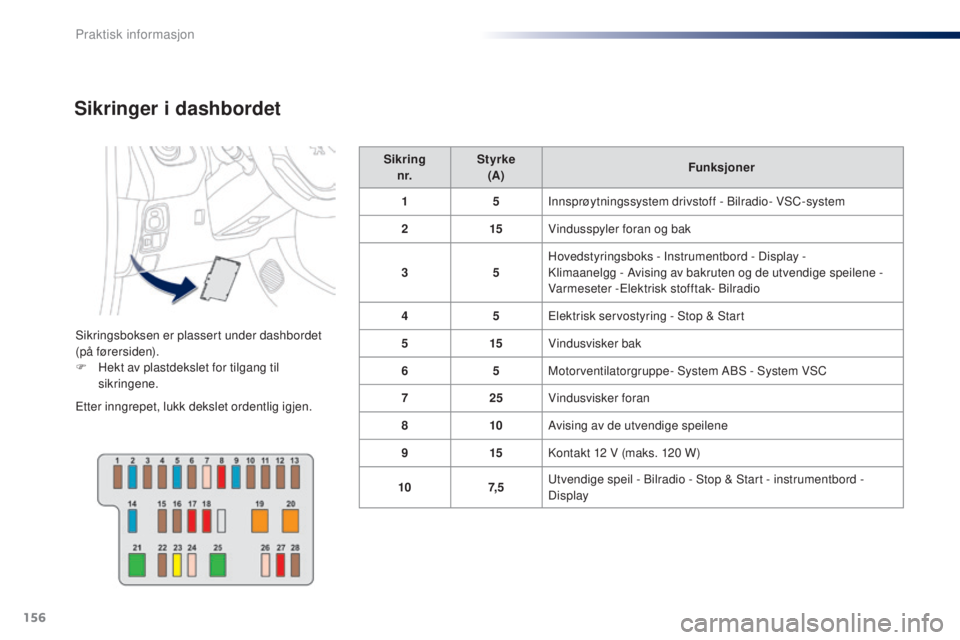

Sikringer i dashbordet
Sikringsboksen er plassert under dashbordet
(på førersiden).
F
H
ekt av plastdekslet for tilgang til
sikringene.
Etter inngrepet, lukk dekslet ordentlig igjen. Sikring
n r. Styrke
(A) Funksjoner
1 5Innsprøytningssystem drivstoff - Bilradio- VSC-system
2 15Vindusspyler foran og bak
3 5Hovedstyringsboks - Instrumentbord - Display -
Klimaanelgg - Avising av bakruten og de utvendige speilene -
Varmeseter -Elektrisk stofftak- Bilradio
4 5Elektrisk servostyring - Stop & Start
5 15Vindusvisker bak
6 5Motorventilatorgruppe- System ABS - System VSC
7 25Vindusvisker foran
8 10Avising av de utvendige speilene
9 15Kontakt 12
V (maks. 120 W)
10 7, 5Utvendige speil - Bilradio - Stop & Start - instrumentbord -
Display
Praktisk informasjon

157
108_no_Chap09_info-pratiques_ed01-2015

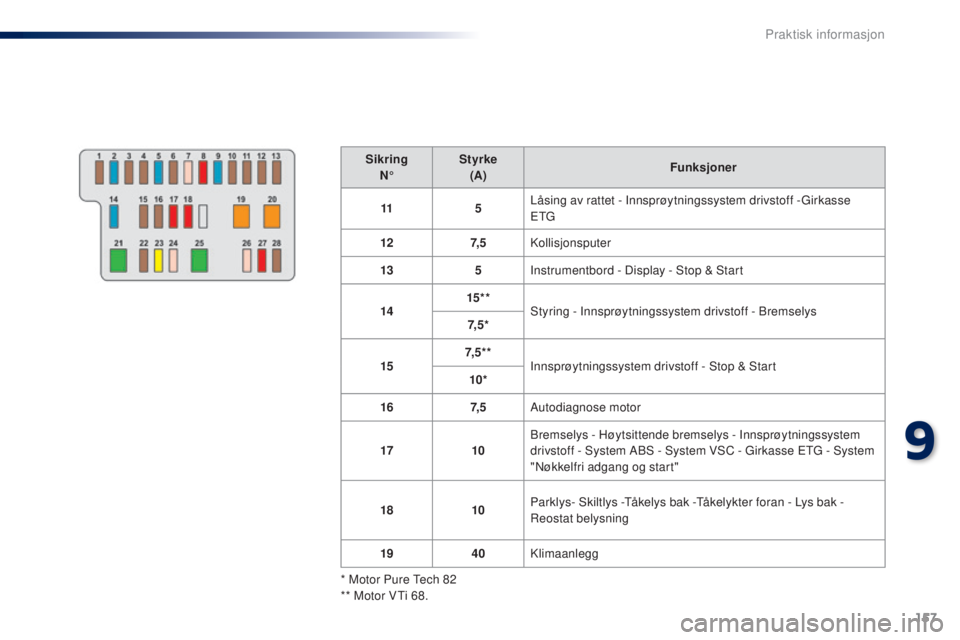

SikringN° Styrke
(A) Funksjoner
11 5Låsing av rattet - Innsprøytningssystem drivstoff -Girkasse
ETG
12 7, 5Kollisjonsputer
13 5Instrumentbord - Display - Stop & Start
14 15* *
Styring - Innsprøytningssystem drivstoff - Bremselys
7, 5 *
15 7, 5 * *
Innsprøytningssystem drivstoff - Stop & Start
10*
16 7, 5Autodiagnose motor
17 10Bremselys - Høytsittende bremselys - Innsprøytningssystem
drivstoff - System ABS - System VSC - Girkasse ETG - System
"Nøkkelfri adgang og start"
18 10Parklys- Skiltlys -Tåkelys bak -Tåkelykter foran - Lys bak -
Reostat belysning
19 40Klimaanlegg

* Motor Pure Tech 82
** Motor VTi 68.
9
Praktisk informasjon

158
108_no_Chap09_info-pratiques_ed01-2015

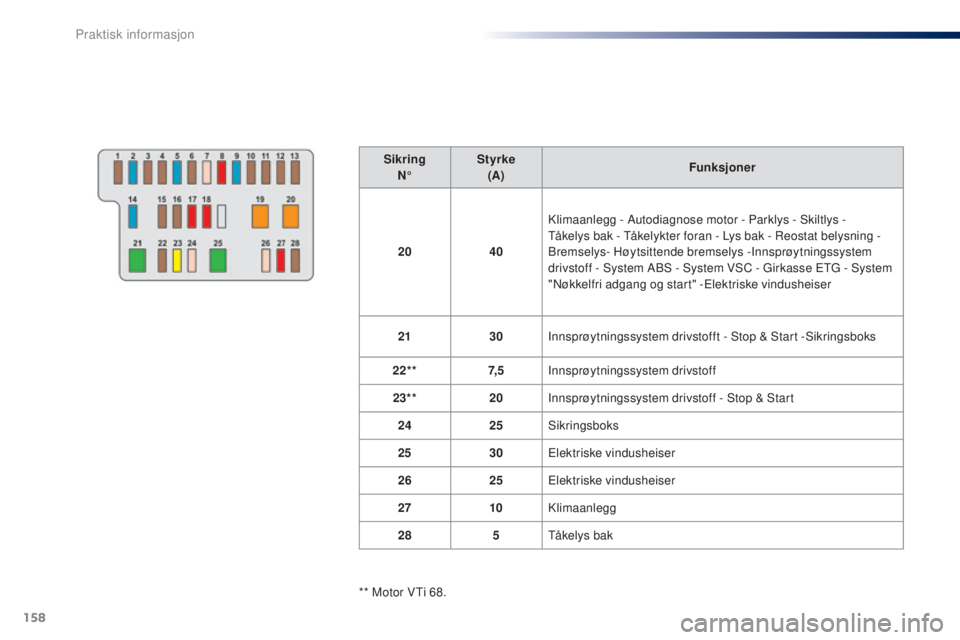

SikringN° Styrke
(A) Funksjoner
20 40Klimaanlegg - Autodiagnose motor - Parklys - Skiltlys -
Tåkelys bak - Tåkelykter foran - Lys bak - Reostat belysning -
Bremselys- Høytsittende bremselys -Innsprøytningssystem
drivstoff - System ABS - System VSC - Girkasse ETG - System
"Nøkkelfri adgang og start" -Elektriske vindusheiser
21 30Innsprøytningssystem drivstofft - Stop & Start -Sikringsboks
22** 7, 5Innsprøytningssystem drivstoff
23** 20Innsprøytningssystem drivstoff - Stop & Start
24 25Sikringsboks
25 30Elektriske vindusheiser
26 25Elektriske vindusheiser
27 10Klimaanlegg
28 5Tåkelys bak
** Motor VTi 68.
Praktisk informasjon
