PEUGEOT 108 2015 Manuale duso (in Italian)

179
108_it_Chap11_caracteristiques-techniques_ed01-2015

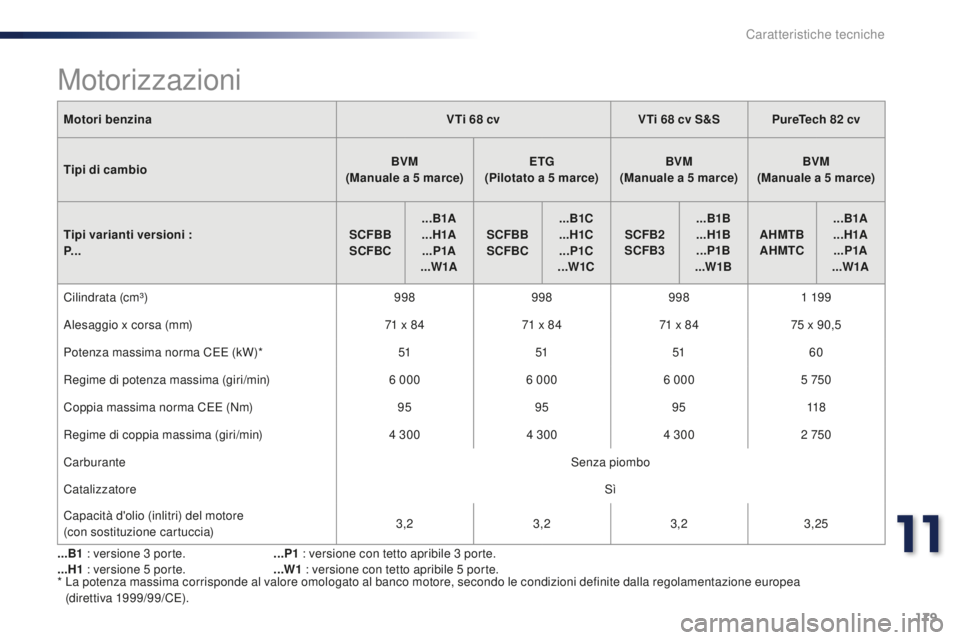

Motori benzinaVTi 68 cvVTi 68 cv S&S PureTech 82 cv
Tipi di cambio BVM
(Manuale a 5 marce) ETG
(Pilotato a 5 marce) BVM

(Manuale a 5 marce) BVM
(Manuale a 5
marce)
Tipi varianti versioni :
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
Cilindrata (cm³) 9989989981


19 9
Alesaggio x corsa (mm) 71
x 8471
x 8471
x 8475 x 90,5
Potenza massima norma CEE (kW)* 51515160
Regime di potenza massima (giri/min) 6


0006


0006


0005


750
Coppia massima norma CEE (Nm) 959595118
Regime di coppia massima (giri/min) 4
3004
3004
3002


750
Carburante Senza piombo
Catalizzatore Sì
Capacità d'olio (inlitri) del motore
(con sostituzione cartuccia) 3,2
3,23,23,25
*

L
a potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea
(direttiva 1999/99/CE).
Motorizzazioni
...B1 : versione 3 porte.
...H1 : versione 5 porte. ...P1
: versione con tetto apribile 3 porte.
...W1 : versione con tetto apribile 5 porte.
11
Caratteristiche tecniche

180
108_it_Chap11_caracteristiques-techniques_ed01-2015
Motori benzina VTi 68 cvVTi 68 cv S&S PureTech 82 cv
Tipi di cambio BVM
(Manuale a 5 marce) ETG
(Pilotato a 5
marce)BVM

(Manuale a 5 marce) BVM
(Manuale a 5
marce)
Tipi varianti versioni :
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A

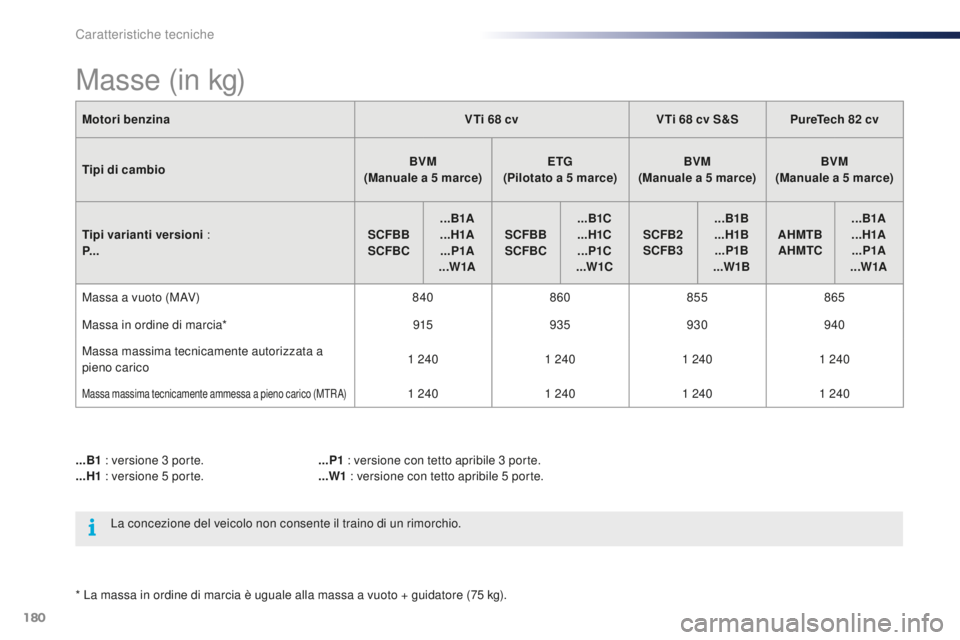

Massa a vuoto (MAV) 840860 855865
Massa in ordine di marcia* 915935 930940
Massa massima tecnicamente autorizzata a
pieno carico 1
2401
2401
2401
240
Massa massima tecnicamente ammessa a pieno carico (MTR A)1 2401 2401 2401 240
Masse (in kg)
La concezione del veicolo non consente il traino di un rimorchio.
* La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
...B1


: versione 3 porte.
...H1


: versione 5 porte.
...P1

: versione con tetto apribile 3 porte.
...W1

: versione con tetto apribile 5 porte.
Caratteristiche tecniche

181
108_it_Chap11_caracteristiques-techniques_ed01-2015

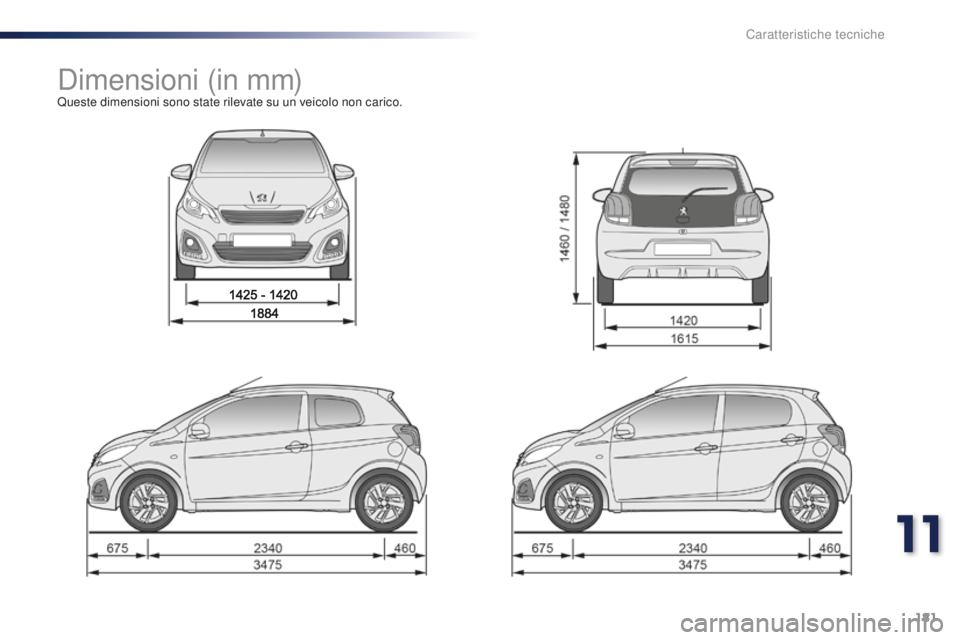

Dimensioni (in mm)Queste dimensioni sono state rilevate su un veicolo non carico.
11
Caratteristiche tecniche

182
108_it_Chap11_caracteristiques-techniques_ed01-2015

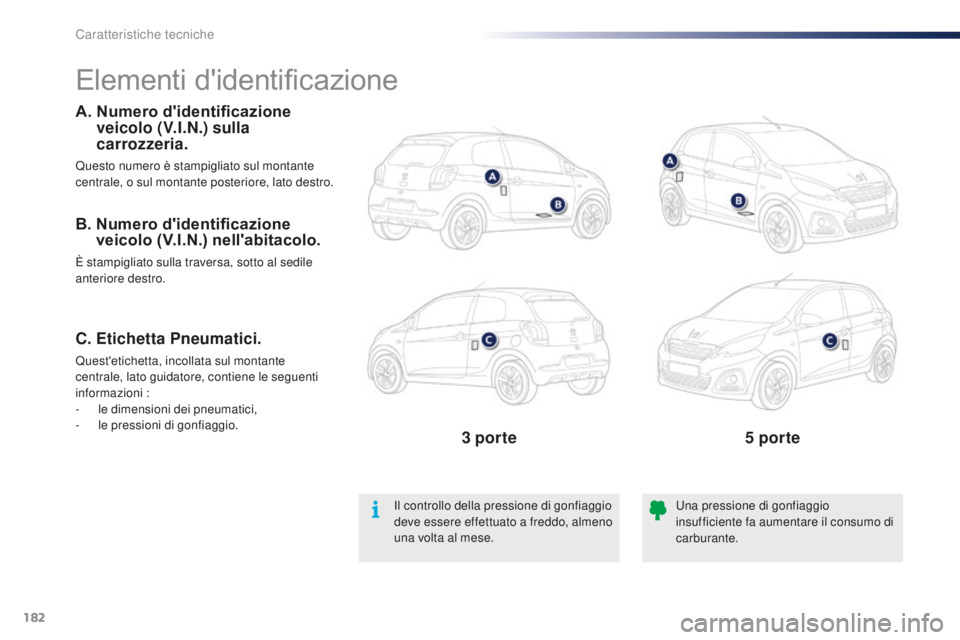

Elementi d'identificazione
A. Numero d'identificazione veicolo (V.I.N.) sulla
carrozzeria.
Questo numero è stampigliato sul montante
centrale, o sul montante posteriore, lato destro.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo, almeno
una volta al mese.Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.
B. Numero d'identificazione
veicolo (V.I.N.) nell'abitacolo.
È stampigliato sulla traversa, sotto al sedile
anteriore destro.
C. Etichetta Pneumatici.
Quest'etichetta, incollata sul montante
centrale, lato guidatore, contiene le seguenti
informazioni :
-

l
e dimensioni dei pneumatici,
-

l
e pressioni di gonfiaggio.
3 porte 5 porte
Caratteristiche tecniche

183
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015

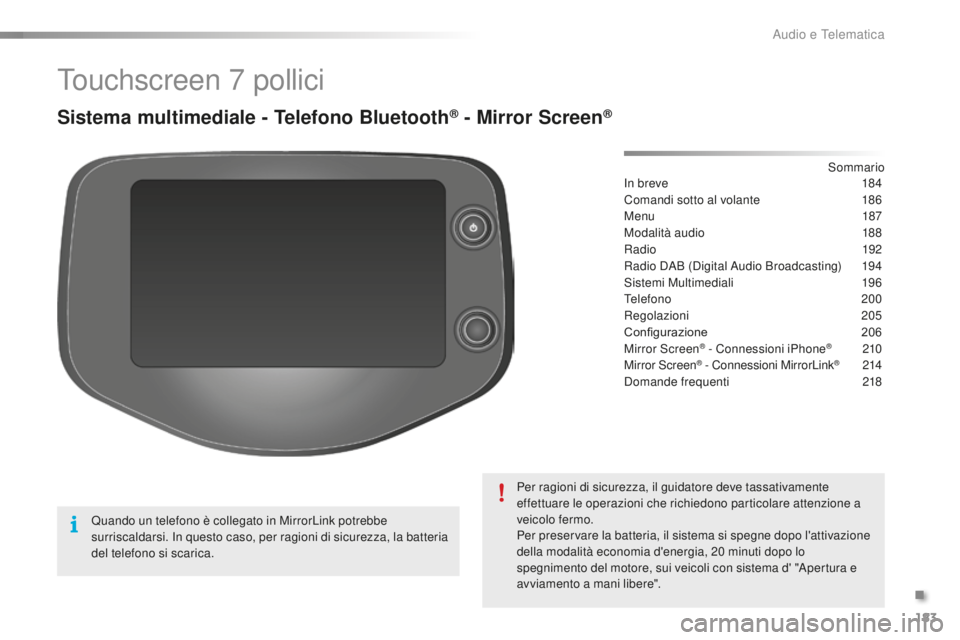

Touchscreen 7 pollici
Sistema multimediale - Telefono Bluetooth® - Mirror Screen®
In breve 184
Comandi sotto al volante
1
86
Menu
187
Modalità audio

1
88
Radio


192
Radio DAB (Digital Audio Broadcasting)

1
94
Sistemi Multimediali

1
96
Telefono


200
Regolazioni


205
Configurazione
20

6
Mirror Screen
® - Connessioni iPhone® 210
Mirror Screen® - Connessioni MirrorLink® 214
D
omande frequenti
2
18
Per ragioni di sicurezza, il guidatore deve tassativamente
effettuare le operazioni che richiedono particolare attenzione a
veicolo fermo.
Per preservare la batteria, il sistema si spegne dopo l'attivazione
della modalità economia d'energia, 20 minuti dopo lo
spegnimento del motore, sui veicoli con sistema d' "Apertura e
avviamento a mani libere". Sommario
Quando un telefono è collegato in MirrorLink potrebbe
surriscaldarsi. In questo caso, per ragioni di sicurezza, la batteria
del telefono si scarica.
.
Audio e Telematica

184
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015
In caso di soleggiamento prolungato
e di calore elevato, il sistema può
essere messo in attesa per essere
preservato (spegnimento completo del
display e del suono) per una durata
minima di 5 minuti.
Il ritorno alla situazione iniziale si
effettua quando la temperatura
dell'abitacolo si abbassa.
In breve
In modalità ACC o all'avviamento del veicolo il
sistema si attiva.
Utilizzare il pulsante situato in basso a destra
del display per accedere ai menu principali.
Una seconda pressione permette di tornare
all'ultima modalità attivata, poi premere i tasti
grafici del display.
Audio e Telematica

185
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015

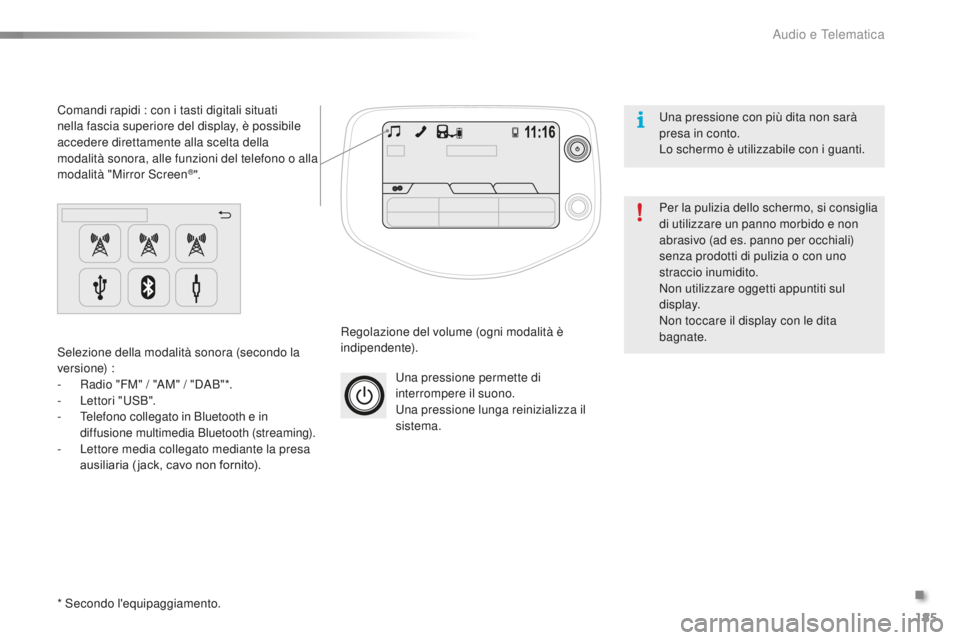

Una pressione permette di
interrompere il suono.
Una pressione lunga reinizializza il
sistema.
Regolazione del volume (ogni modalità è
indipendente).
Selezione della modalità sonora (secondo la
versione) :
-
R
adio "FM" / "AM" / "DAB"*.
-

L

ettori "USB".
-
T

elefono collegato in Bluetooth e in
diffusione multimedia Bluetooth (streaming).
-

L

ettore media collegato mediante la presa
ausiliaria ( jack, cavo non fornito).
Comandi rapidi : con i tasti digitali situati
nella fascia superiore del display, è possibile
accedere direttamente alla scelta della
modalità sonora, alle funzioni del telefono o alla
modalità "Mirror Screen
®".
* Secondo l'equipaggiamento. Per la pulizia dello schermo, si consiglia
di utilizzare un panno morbido e non
abrasivo (ad es. panno per occhiali)
senza prodotti di pulizia o con uno
straccio inumidito.
Non utilizzare oggetti appuntiti sul
display.
Non toccare il display con le dita
bagnate. Una pressione con più dita non sarà
presa in conto.
Lo schermo è utilizzabile con i guanti.
.
Audio e Telematica

186
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015

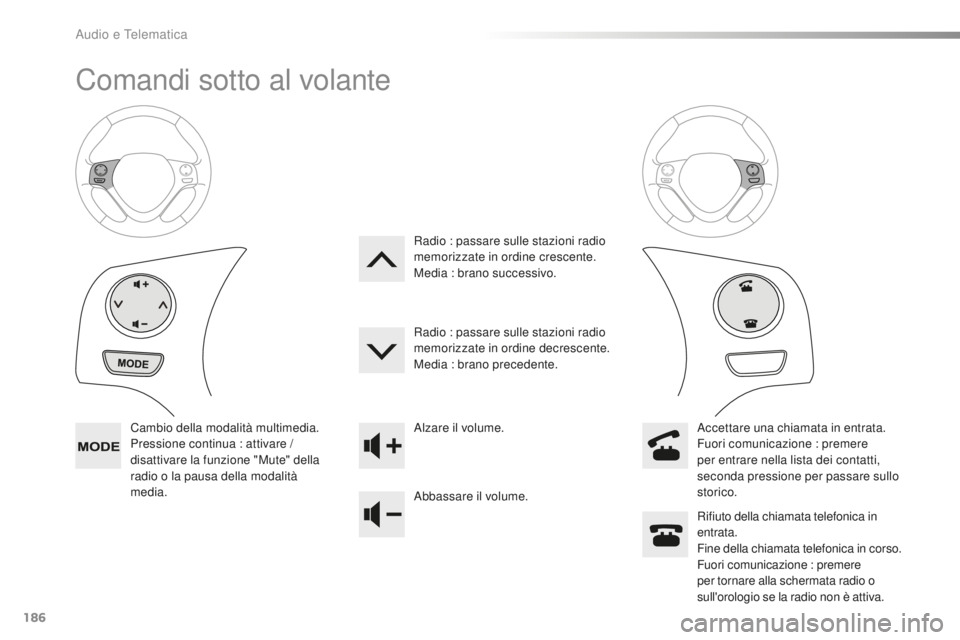

Comandi sotto al volante
Cambio della modalità multimedia.
Pressione continua : attivare /
disattivare la funzione "Mute" della
radio o la pausa della modalità
media.Alzare il volume.
Abbassare il volume.
Rifiuto della chiamata telefonica in
entrata.
Fine della chiamata telefonica in corso.
Fuori comunicazione : premere
per tornare alla schermata radio o
sull'orologio se la radio non è attiva.
Radio : passare sulle stazioni radio
memorizzate in ordine crescente.
Media : brano successivo.
Radio : passare sulle stazioni radio
memorizzate in ordine decrescente.
Media : brano precedente.
Accettare una chiamata in entrata.
Fuori comunicazione : premere
per entrare nella lista dei contatti,
seconda pressione per passare sullo
storico.
Audio e Telematica

187
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015

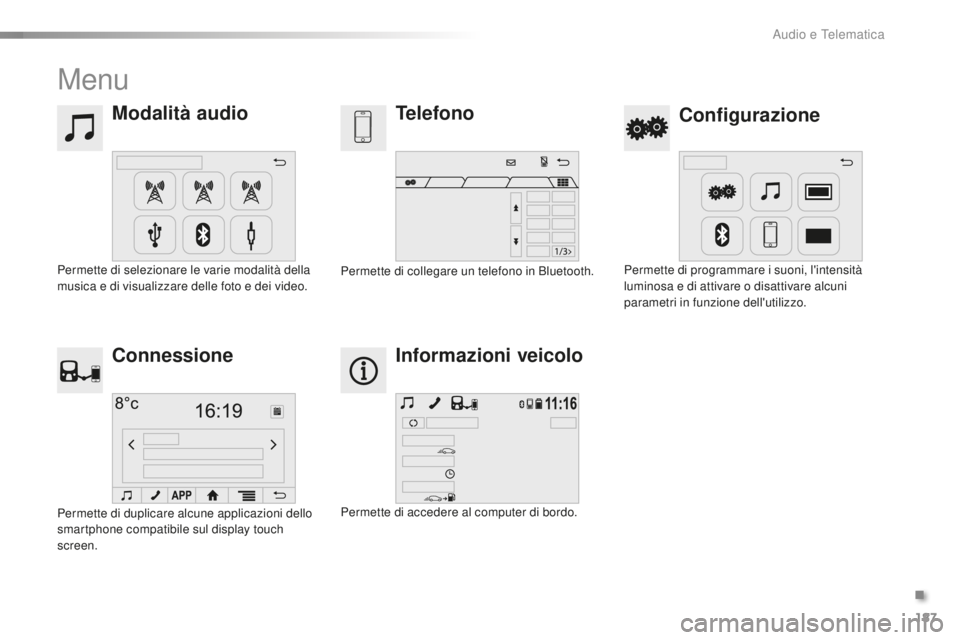

Menu
Modalità audioConfigurazione
Telefono
Connessione Informazioni veicolo
Permette di selezionare le varie modalità della
musica e di visualizzare delle foto e dei video. Permette di programmare i suoni, l'intensità
luminosa e di attivare o disattivare alcuni
parametri in funzione dell'utilizzo.
Permette di collegare un telefono in Bluetooth.
Permette di duplicare alcune applicazioni dello
smartphone compatibile sul display touch
screen. Permette di accedere al computer di bordo.
.
Audio e Telematica

188
108_it_Chap12a_Autoradio-Toyota-tactile-1_ed01-2015

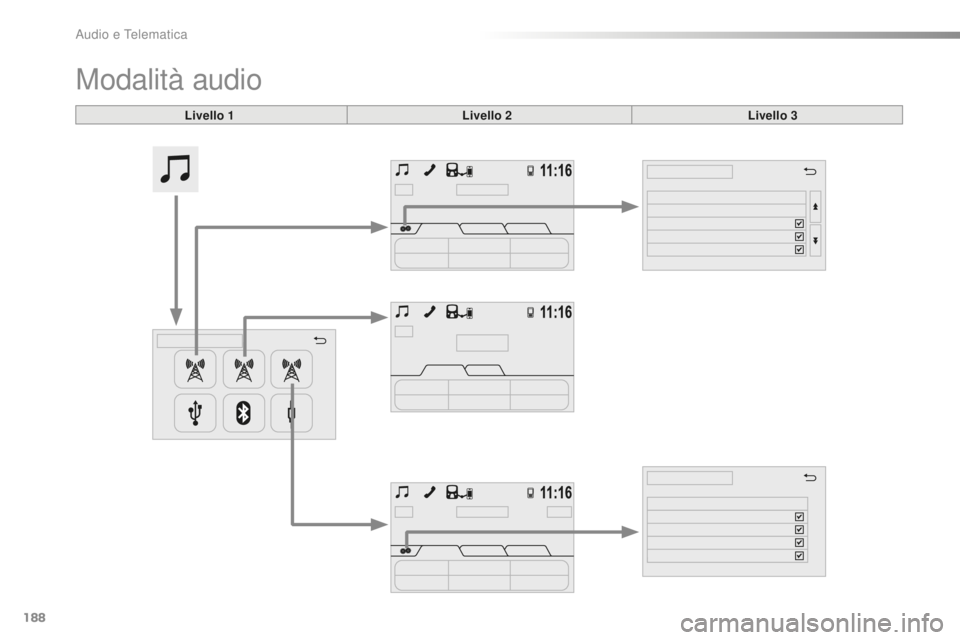

Modalità audio
Livello 1Livello 2 Livello 3
Audio e Telematica
