PEUGEOT 108 2015 Návod na použitie (in Slovakian)

149
108_sk_Chap09_info-pratiques_ed01-2015

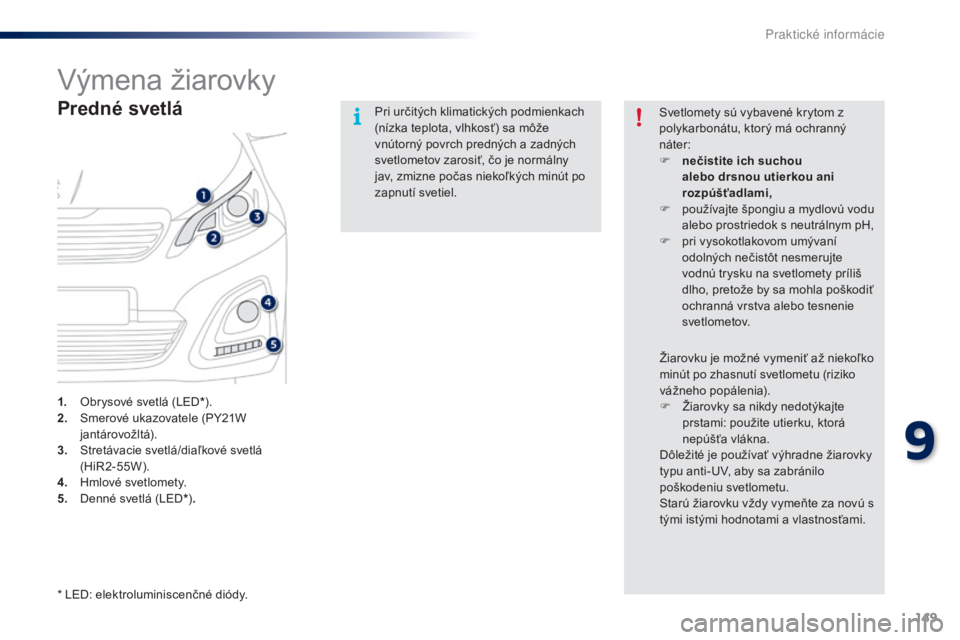

Výmena žiarovky
Predné svetlá
1. Obrysové svetlá (LED*).
2. S merové ukazovatele (PY21W
jantárovožltá).
3.
S

tretávacie svetlá/diaľkové svetlá
(HiR2-55W).
4.
H

mlové svetlomety.
5.
D

enné svetlá (LED *). Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže
vnútorný povrch predných a zadných
svetlometov zarosiť, čo je normálny
jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochranný
náter:
F
n
ečistite ich suchou
alebo drsnou utierkou ani
rozpúšťadlami,
F
p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F
p
ri vysokotlakovom umývaní
odolných nečistôt nesmerujte
vodnú trysku na svetlomety príliš
dlho, pretože by sa mohla poškodiť
ochranná vrstva alebo tesnenie
svetlometov.
Žiarovku je možné vymeniť až niekoľko
minút po zhasnutí svetlometu (riziko
vážneho popálenia).
F Ž iarovky sa nikdy nedotýkajte
prstami: použite utierku, ktorá
nepúšťa vlákna.
Dôležité je používať výhradne žiarovky
typu anti-UV, aby sa zabránilo
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú s
tými istými hodnotami a vlastnosťami.
* LED: elektroluminiscenčné diódy.
9
Praktick

150
108_sk_Chap09_info-pratiques_ed01-2015

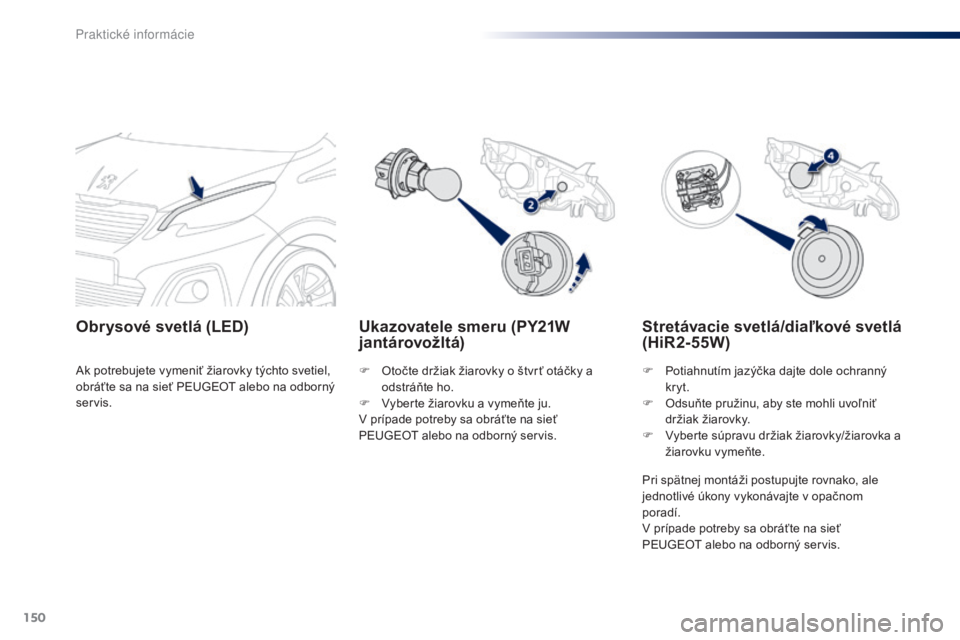

Ukazovatele smeru (PY21W
jantárovožltá)
Obrysové svetlá (LED)
F Otočte držiak žiarovky o štvr ť otáčky a
odstráňte ho.
F

V
yberte žiarovku a vymeňte ju.
V prípade potreby sa obráťte na sieť
PEUGEOT alebo na odborný servis.
Ak potrebujete vymeniť žiarovky týchto svetiel,
obráťte sa na sieť PEUGEOT alebo na odborný
servis.
Stretávacie svetlá/diaľkové svetlá
(HiR2-55W)
F Potiahnutím jazýčka dajte dole ochranný
kryt.
F

O
dsuňte pružinu, aby ste mohli uvoľniť
držiak žiarovky.
F

V
yberte súpravu držiak žiarovky/žiarovka a
žiarovku vymeňte.
Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony vykonávajte v opačnom
poradí.
V prípade potreby sa obráťte na sieť
PEUGEOT alebo na odborný servis.
P

151
108_sk_Chap09_info-pratiques_ed01-2015

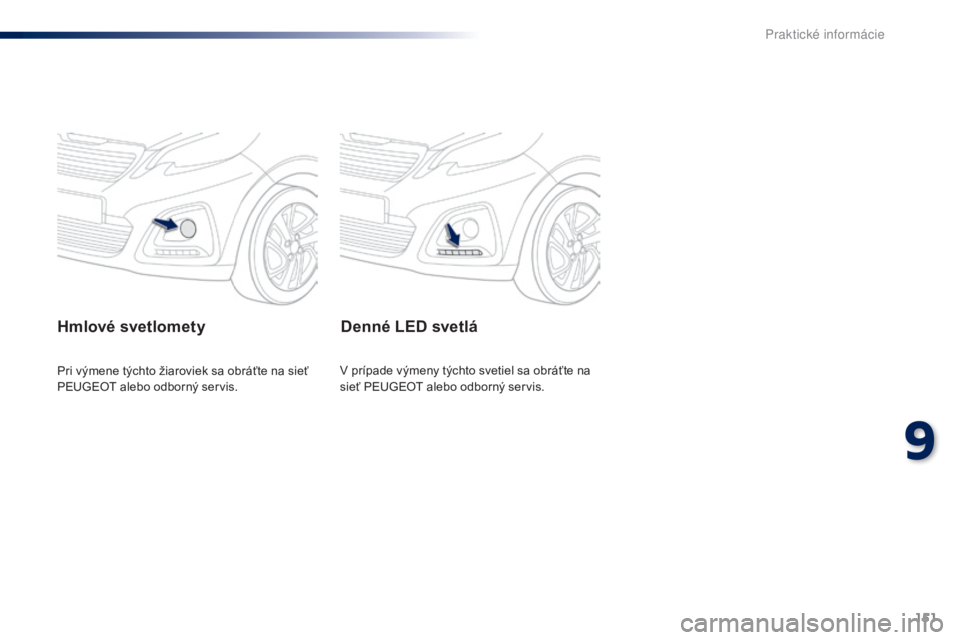

Hmlové svetlomety
Pri výmene týchto žiaroviek sa obráťte na sieť
PEUGEOT alebo odborný servis.
Denné LED svetlá
V prípade výmeny týchto svetiel sa obráťte na
sieť PEUGEOT alebo odborný servis.
9
P

152
108_sk_Chap09_info-pratiques_ed01-2015

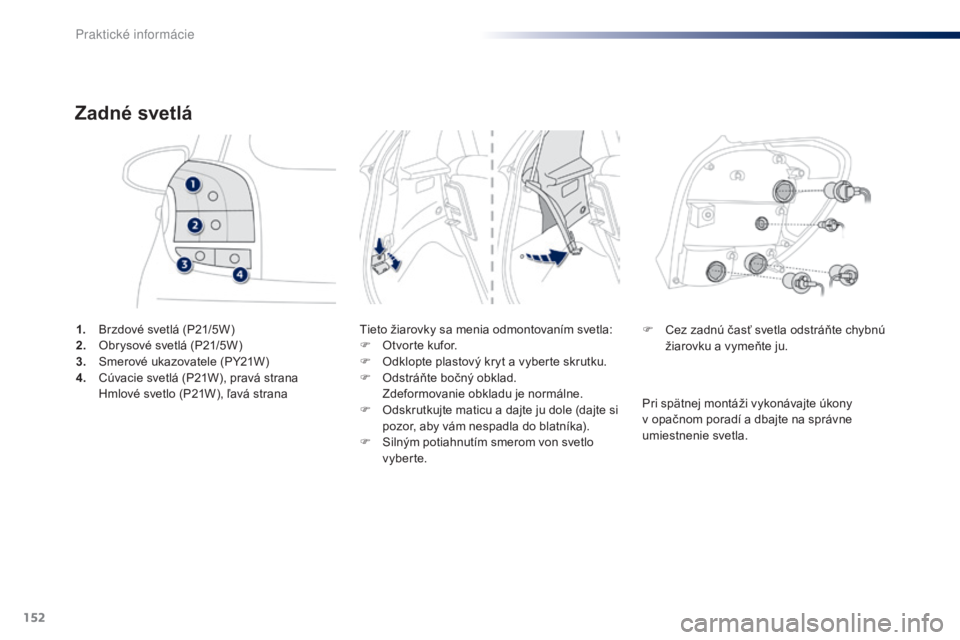

1. Brzdové svetlá (P21/5W)
2. Obrysové svetlá (P21/5W)
3.
S

merové ukazovatele (PY21W)
4.
C

úvacie svetlá (P21W), pravá strana
H

mlové svetlo (P21W), ľavá strana
Zadné svetlá
Tieto žiarovky sa menia odmontovaním svetla:
F O tvorte kufor.
F

O
dklopte plastový kryt a vyberte skrutku.
F

O
dstráňte bočný obklad.
Z

deformovanie obkladu je normálne.
F

O
dskrutkujte maticu a dajte ju dole (dajte si
pozor, aby vám nespadla do blatníka).
F

S
ilným potiahnutím smerom von svetlo
vyberte. F
C ez zadnú časť svetla odstráňte chybnú
žiarovku a vymeňte ju.
Pri spätnej montáži vykonávajte úkony
v opačnom poradí a dbajte na správne
umiestnenie svetla.
P

153
108_sk_Chap09_info-pratiques_ed01-2015

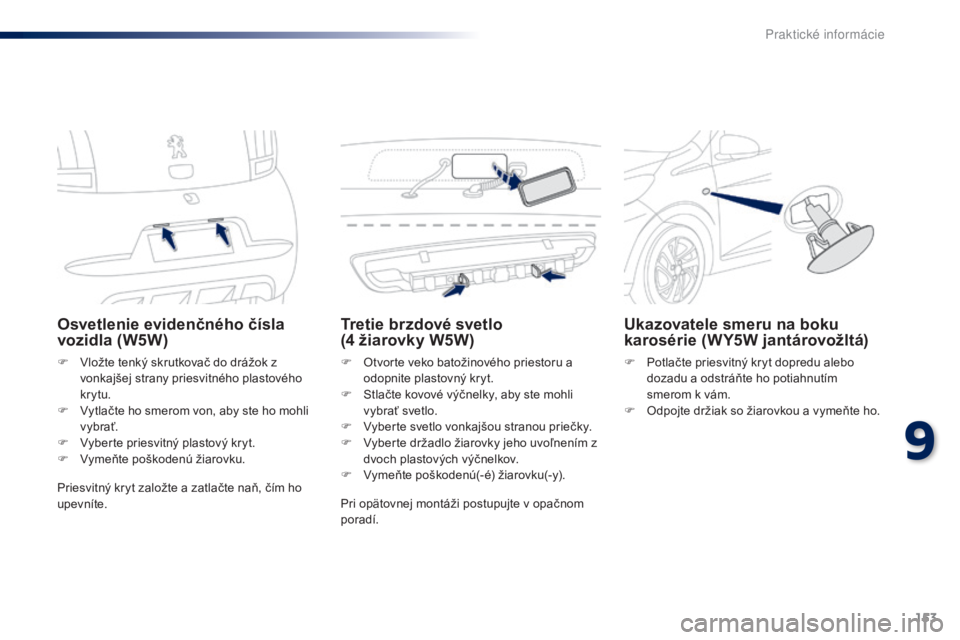

Osvetlenie evidenčného čísla
vozidla (W5W)
F Vložte tenký skrutkovač do drážok z vonkajšej strany priesvitného plastového
krytu.
F

V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F

V
yberte priesvitný plastový kryt.
F

V
ymeňte poškodenú žiarovku.
Tretie brzdové svetlo
(4 žiarovky W5W)
F Otvorte veko batožinového priestoru a
odopnite plastovný kryt.
F

S
tlačte kovové výčnelky, aby ste mohli
vybrať svetlo.
F

V
yberte svetlo vonkajšou stranou priečky.
F

V
yberte držadlo žiarovky jeho uvoľnením z
dvoch plastových výčnelkov.
F

V
ymeňte poškodenú(-é) žiarovku(-y).
Ukazovatele smeru na boku
karosérie (WY5W jantárovožltá)
F Potlačte priesvitný kryt dopredu alebo dozadu a odstráňte ho potiahnutím
smerom k vám.
F

O
dpojte držiak so žiarovkou a vymeňte ho.
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte. Pri opätovnej montáži postupujte v opačnom
poradí.
9
Praktick

154
108_sk_Chap09_info-pratiques_ed01-2015

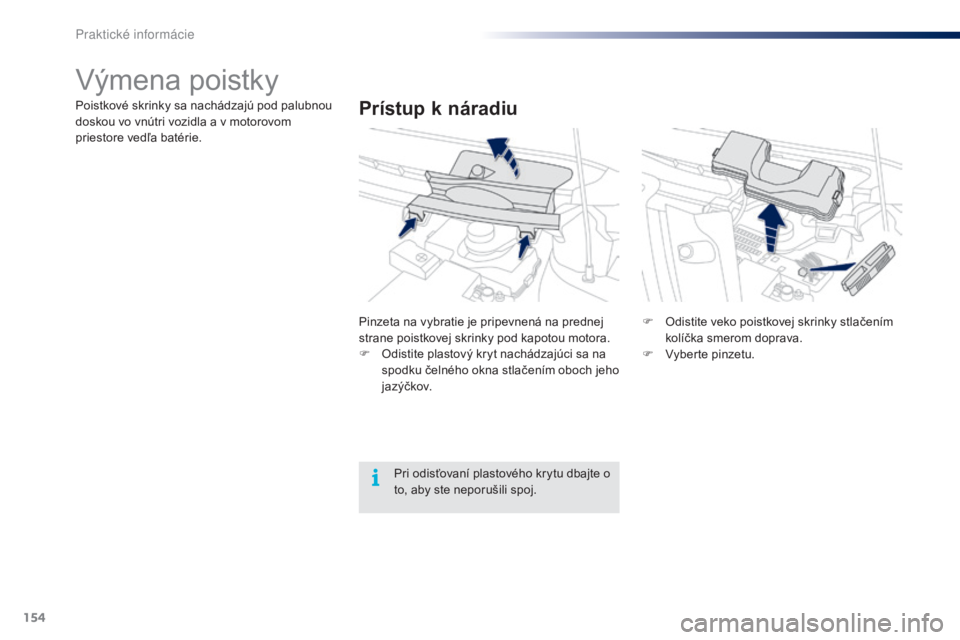

Výmena poistky
Prístup k náradiuPoistkové skrinky sa nachádzajú pod palubnou
doskou vo vnútri vozidla a v motorovom
priestore vedľa batérie.Pinzeta na vybratie je pripevnená na prednej
strane poistkovej skrinky pod kapotou motora.
F

O
distite plastový kryt nachádzajúci sa na
spodku čelného okna stlačením oboch jeho
j a z ýč kov. F

O
distite veko poistkovej skrinky stlačením
kolíčka smerom doprava.
F

V
yberte pinzetu.
Pri odisťovaní plastového krytu dbajte o
to, aby ste neporušili spoj.
P

155
108_sk_Chap09_info-pratiques_ed01-2015

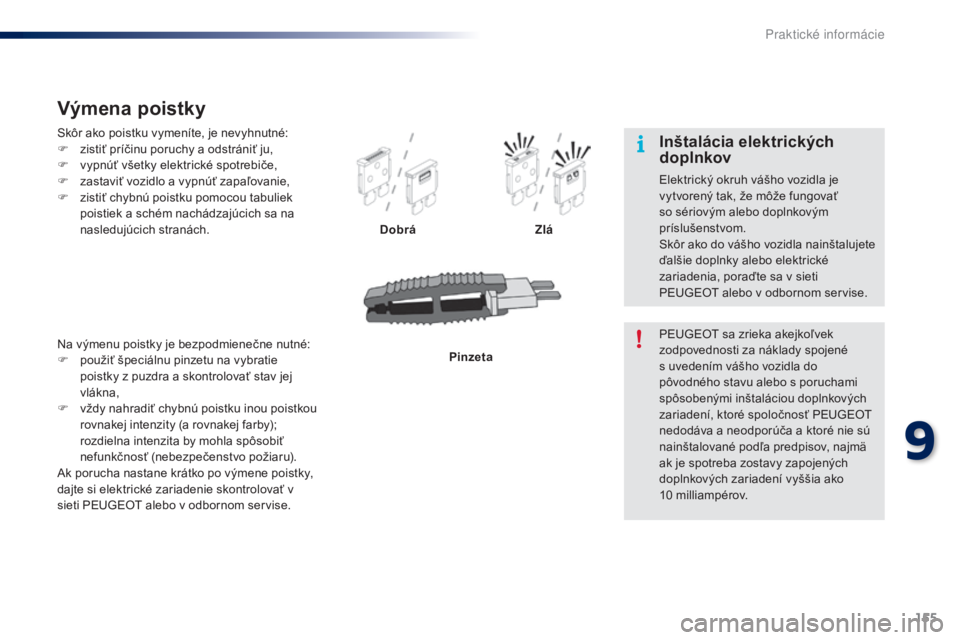

Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

v
ypnúť všetky elektrické spotrebiče,
F

z
astaviť vozidlo a vypnúť zapaľovanie,
F

z
istiť chybnú poistku pomocou tabuliek
poistiek a schém nachádzajúcich sa na
nasledujúcich stranách.
Výmena poistky
Dobrá Zlá
Pinzeta
Na výmenu poistky je bezpodmienečne nutné:
F

p

oužiť špeciálnu pinzetu na vybratie
poistky z puzdra a skontrolovať stav jej
vlákna,
F

v

ždy nahradiť chybnú poistku inou poistkou
rovnakej intenzity (a rovnakej farby);
rozdielna intenzita by mohla spôsobiť
nefunkčnosť (nebezpečenstvo požiaru).
Ak porucha nastane krátko po výmene poistky,
dajte si elektrické zariadenie skontrolovať v
sieti PEUGEOT alebo v odbornom servise. PEUGEOT sa zrieka akejkoľvek
zodpovednosti za náklady spojené
s uvedením vášho vozidla do
pôvodného stavu alebo s poruchami
spôsobenými inštaláciou doplnkových
zariadení, ktoré spoločnosť PEUGEOT
nedodáva a neodporúča a ktoré nie sú
nainštalované podľa predpisov, najmä
ak je spotreba zostavy zapojených
doplnkových zariadení vyššia ako
10
mil

liampérov.
Inštalácia elektrických
doplnkov
Elektrický okruh vášho vozidla je
vytvorený tak, že môže fungovať
so sériovým alebo doplnkovým
príslušenstvom.
Skôr ako do vášho vozidla nainštalujete
ďalšie doplnky alebo elektrické
zariadenia, poraďte sa v sieti
PEUGEOT alebo v odbornom servise.
9
Praktick

156
108_sk_Chap09_info-pratiques_ed01-2015

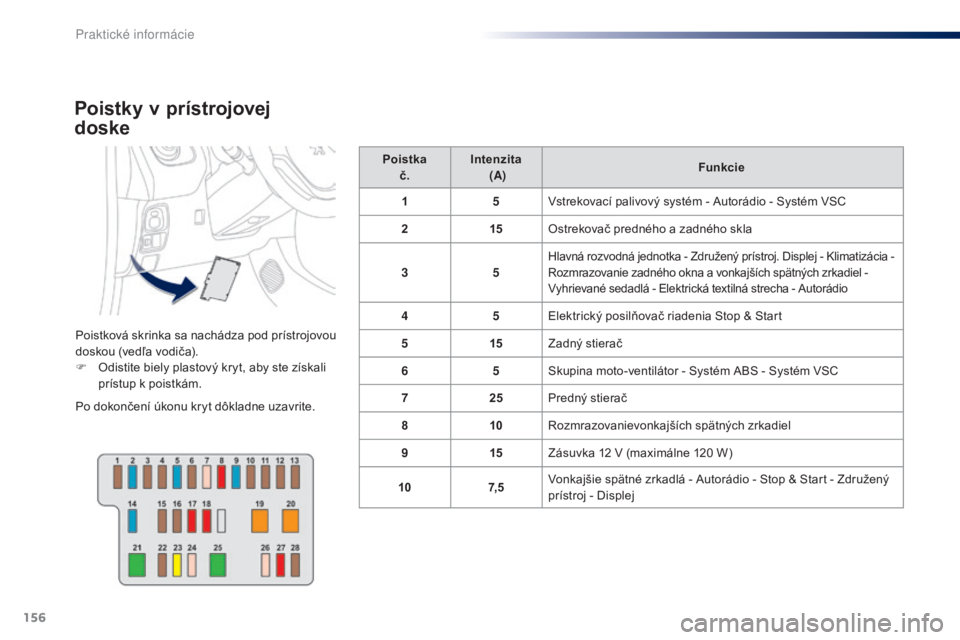

Poistky v prístrojovej
doske
Poistková skrinka sa nachádza pod prístrojovou
doskou (vedľa vodiča).
F

O
distite biely plastový kryt, aby ste získali
prístup k poistkám.
Po dokončení úkonu kryt dôkladne uzavrite. Poistka

č. Intenzita

(A) Funkcie
1 5Vstrekovací palivový systém - Autorádio - Systém VSC
2 15Ostrekovač predného a zadného skla
3 5
Hlavná rozvodná jednotka - Združený prístroj. Displej - Klimatizácia -
Rozmrazovanie zadného okna a vonkajších spätných zrkadiel -
Vyhrievané sedadlá - Elektrická textilná strecha - Autorádio
4 5Elektrický posilňovač riadenia Stop & Start
5 15Zadný stierač
6 5Skupina moto-ventilátor - Systém ABS - Systém VSC
7 25Predný stierač
8 10Rozmrazovanievonkajších spätných zrkadiel
9 15Zásuvka 12
V (maximálne 120 W)
10 7, 5Vonkajšie spätné zrkadlá - Autorádio - Stop & Start - Združený
prístroj - Displej
Praktick

157
108_sk_Chap09_info-pratiques_ed01-2015

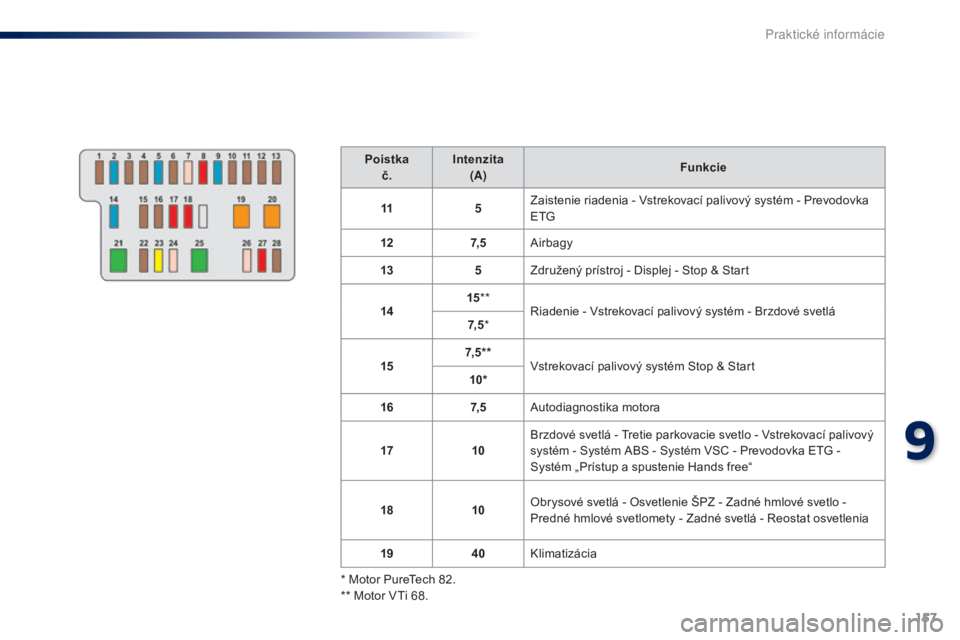

Poistkač. Intenzita
(A) Funkcie
11 5Zaistenie riadenia - Vstrekovací palivový systém - Prevodovka
ETG
12 7, 5Airbagy
13 5Združený prístroj - Displej - Stop & Start
14 15
**
Riadenie - Vstrekovací palivový systém - Brzdové svetlá
7, 5 *
15 7, 5 * *
Vstrekovací palivový systém Stop & Start
10*
16 7, 5Autodiagnostika motora
17 10Brzdové svetlá - Tretie parkovacie svetlo - Vstrekovací palivový
systém - Systém ABS - Systém VSC - Prevodovka ETG -
Systém „Prístup a spustenie Hands free“
18 10Obrysové svetlá - Osvetlenie ŠPZ - Zadné hmlové svetlo -
Predné hmlové svetlomety - Zadné svetlá - Reostat osvetlenia
19 40Klimatizácia
* Motor PureTech 82.
** Motor VTi 68.
9
Praktick

158
108_sk_Chap09_info-pratiques_ed01-2015

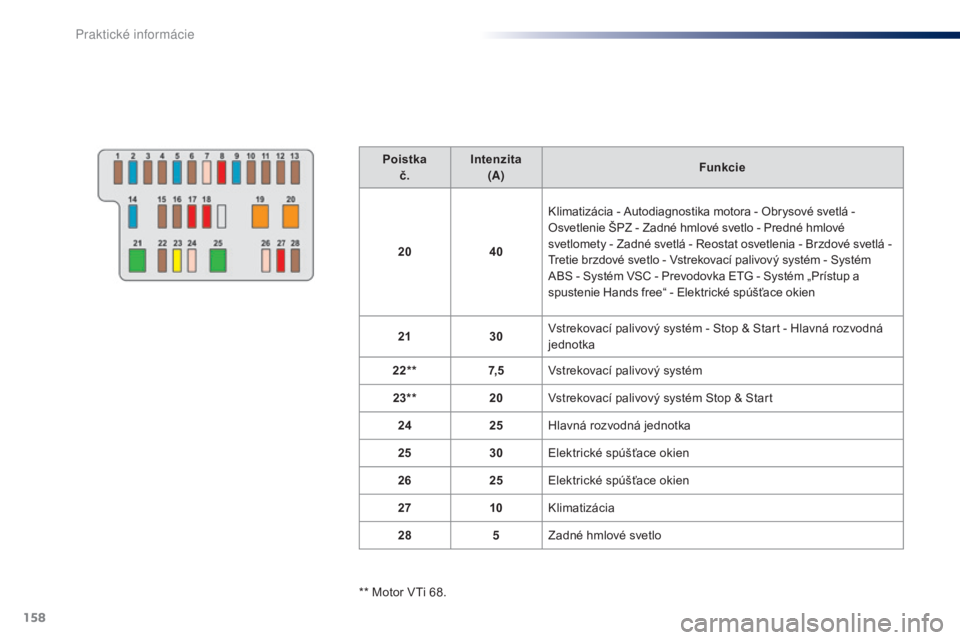

Poistkač. Intenzita
(A) Funkcie
20 40Klimatizácia - Autodiagnostika motora - Obrysové svetlá -

Osvetlenie ŠPZ - Zadné hmlové svetlo - Predné hmlové
svetlomety - Zadné svetlá - Reostat osvetlenia - Brzdové svetlá -
Tretie brzdové svetlo - Vstrekovací palivový systém - Systém
ABS - Systém VSC - Prevodovka ETG - Systém „Prístup a
spustenie Hands free“ - Elektrické spúšťace okien
21 30Vstrekovací palivový systém - Stop & Start - Hlavná rozvodná
jednotka
22** 7, 5Vstrekovací palivový systém
23** 20Vstrekovací palivový systém Stop & Start
24 25Hlavná rozvodná jednotka
25 30Elektrické spúšťace okien
26 25Elektrické spúšťace okien
27 10Klimatizácia
28 5Zadné hmlové svetlo
** Motor VTi 68.
