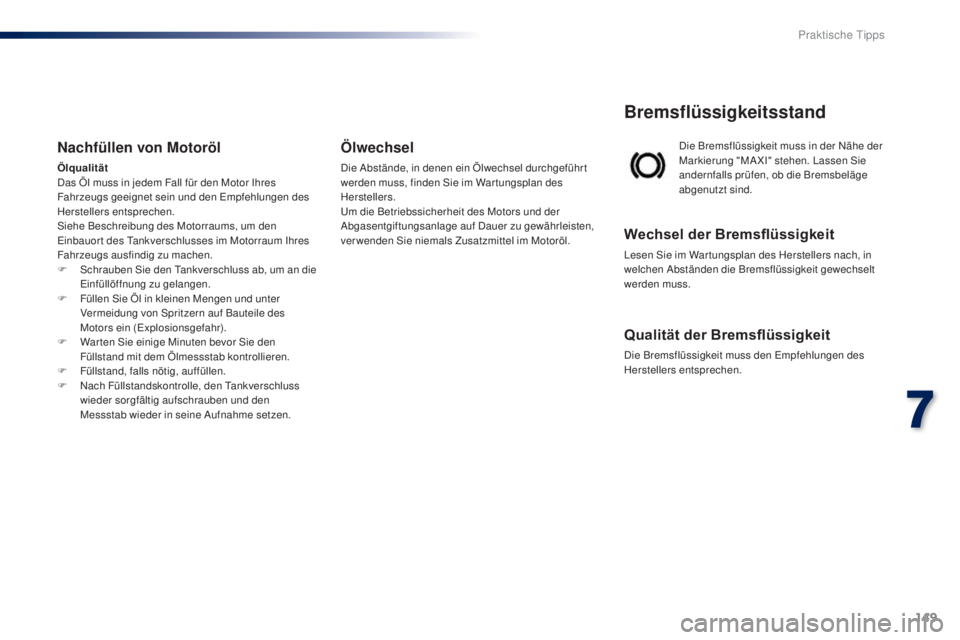

Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Nachfüllen von Motoröl
Ölqualität
Das Öl muss in jedem Fall für den Motor Ihres
Fahrzeugs geeignet sein und den Empfehlungen des
Herstellers entsprechen.
Siehe Beschreibung des Motorraums, um den
Einbauort des Tankverschlusses im Motorraum Ihres
Fahrzeugs ausfindig zu machen.
F
S
chrauben Sie den Tankverschluss ab, um an die
Einfüllöffnung zu gelangen.
F

F
üllen Sie Öl in kleinen Mengen und unter
Vermeidung von Spritzern auf Bauteile des
Motors ein (Explosionsgefahr).
F

W
ar ten Sie einige Minuten bevor Sie den
Füllstand mit dem Ölmessstab kontrollieren.
F

F
üllstand, falls nötig, auffüllen.
F

N
ach Füllstandskontrolle, den Tankverschluss
wieder sorgfältig aufschrauben und den
Messstab wieder in seine Aufnahme setzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im War tungsplan des
Herstellers.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
ver wenden Sie niemals Zusatzmittel im Motoröl.
7
Praktische Tipps

150
108_de_Chap07_info-pratiques_ed01-2016

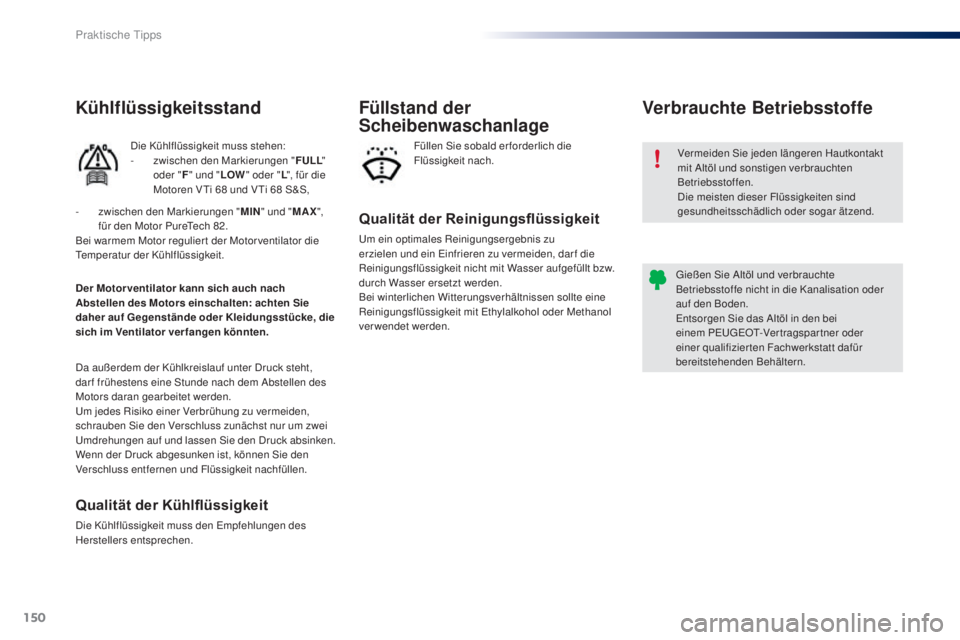

Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den bei
einem PEUGEOT-Ver tragspar tner oder
einer qualifizier ten Fachwerkstatt dafür
bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte eine
Reinigungsflüssigkeit mit Ethylalkohol oder Methanol
verwendet werden.
Füllstand der
Scheibenwaschanlage
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss stehen:
- z wischen den Markierungen " FULL"
oder " F" und " LOW" oder " L", für die
Motoren V Ti 68
und V Ti 68 S&S,
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Der Motor ventilator kann sich auch nach
Abstellen des Motors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke, die
sich im Ventilator verfangen könnten. -
z
wischen den Markierungen "
MIN" und " MAX",
für den Motor PureTech 82.
Bei warmem Motor regulier t der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Praktische Tipps

151
108_de_Chap07_info-pratiques_ed01-2016

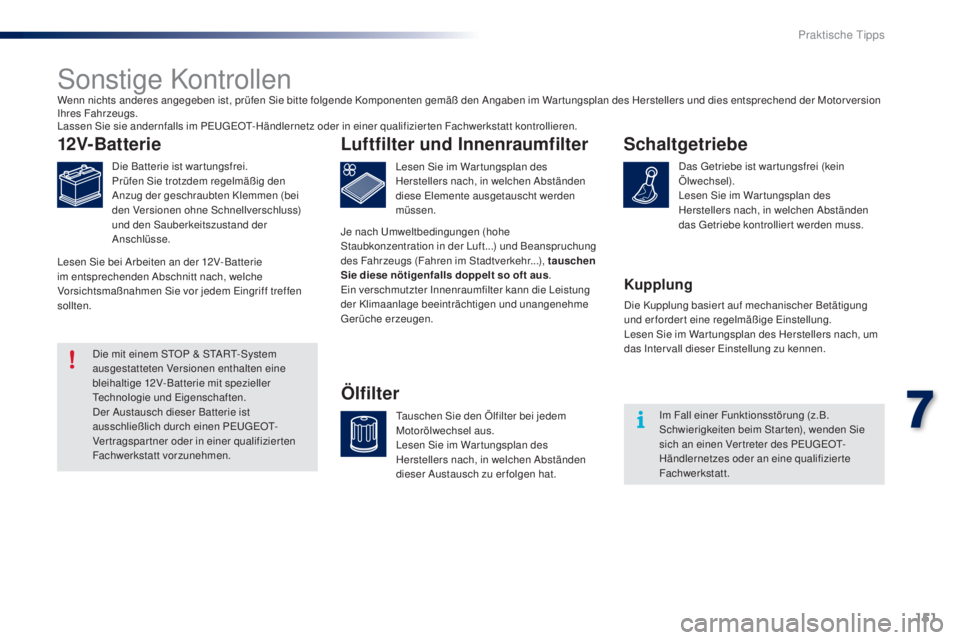

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem regelmäßig den
Anzug der geschraubten Klemmen (bei
den Versionen ohne Schnellverschluss)
und den Sauberkeitszustand der
Anschlüsse.Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
dieser Austausch zu er folgen hat.
Ölfilter
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Lesen Sie bei Arbeiten an der 12V- Batterie
im entsprechenden Abschnitt nach, welche
Vorsichtsmaßnahmen Sie vor jedem Eingriff treffen
sollten.
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Kupplung
Die Kupplung basier t auf mechanischer Betätigung
und erfordert eine regelmäßige Einstellung.
Lesen Sie im War tungsplan des Herstellers nach, um
das Intervall dieser Einstellung zu kennen.
Im Fall einer Funktionsstörung (z.B.
Schwierigkeiten beim Star ten), wenden Sie
sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen PEUGEOT-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
7
Praktische Tipps

152
108_de_Chap07_info-pratiques_ed01-2016

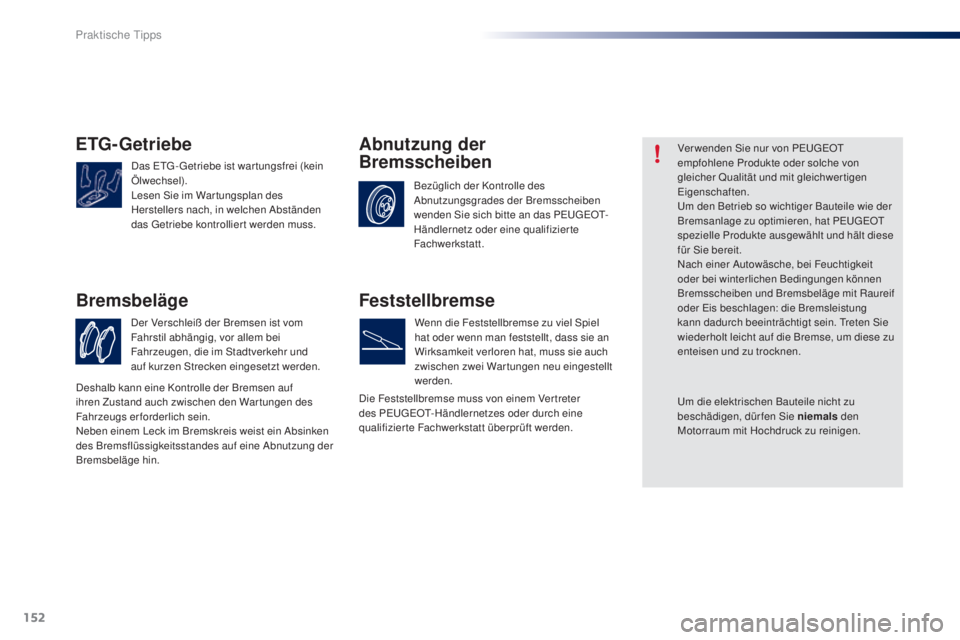

ETG-Getriebe
Das ETG - Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr und
auf kurzen Strecken eingesetzt werden.
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Abnutzung der
BremsscheibenVer wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Die Feststellbremse muss von einem Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Deshalb kann eine Kontrolle der Bremsen auf
ihren Zustand auch zwischen den War tungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin. Um die elektrischen Bauteile nicht zu
beschädigen, dür fen Sie niemals
den
Motorraum mit Hochdruck zu reinigen.
Praktische Tipps

153
108_de_Chap08_en-cas-pannes_ed01-2016

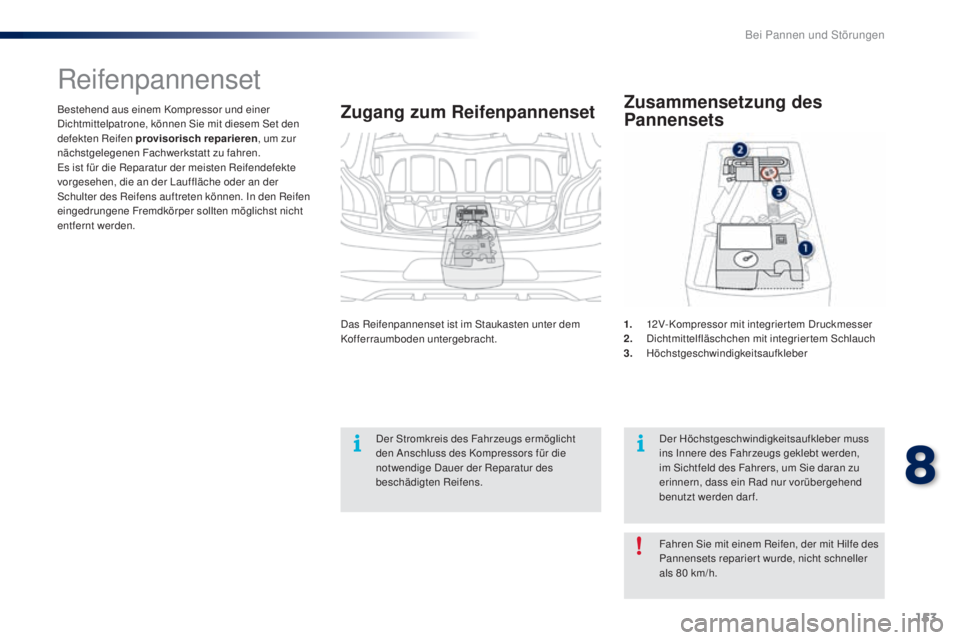

Bestehend aus einem Kompressor und einer
Dichtmittelpatrone, können Sie mit diesem Set den
defekten Reifen provisorisch reparieren, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.
Reifenpannenset
Zusammensetzung des
Pannensets
1. 12V-Kompressor mit integriertem Druckmesser
2. D ichtmittelfläschchen mit integriertem Schlauch
3.


Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber muss
ins Innere des Fahrzeugs geklebt werden,
im Sichtfeld des Fahrers, um Sie daran zu
erinnern, dass ein Rad nur vorübergehend
benutzt werden dar f.
Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für die
notwendige Dauer der Reparatur des
beschädigten Reifens. Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80
km/h.
Zugang zum Reifenpannenset
8
Bei Pannen und Störungen

154
108_de_Chap08_en-cas-pannes_ed01-2016

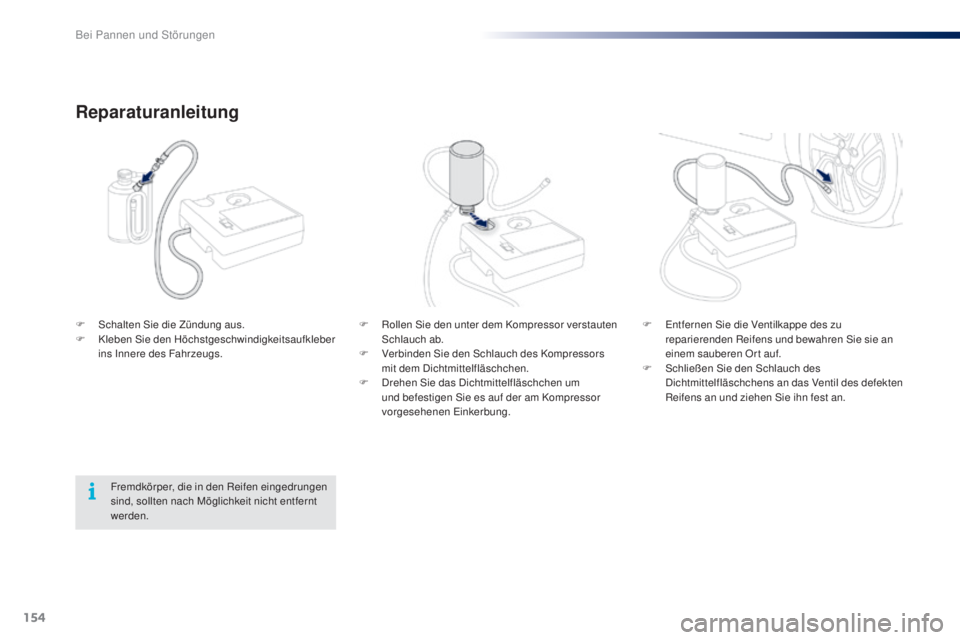

F Rollen Sie den unter dem Kompressor verstauten Schlauch ab.
F

V
erbinden Sie den Schlauch des Kompressors
mit dem Dichtmittelfläschchen.
F

D
rehen Sie das Dichtmittelfläschchen um
und befestigen Sie es auf der am Kompressor
vorgesehenen Einkerbung.
Reparaturanleitung
Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden. F

E
ntfernen Sie die Ventilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.
F
S
chließen Sie den Schlauch des
Dichtmittelfläschchens an das Ventil des defekten
Reifens an und ziehen Sie ihn fest an.
F

S

chalten Sie die Zündung aus.
F

K

leben Sie den Höchstgeschwindigkeitsaufkleber
ins Innere des Fahrzeugs.
Bei Pannen und Störungen

155
108_de_Chap08_en-cas-pannes_ed01-2016

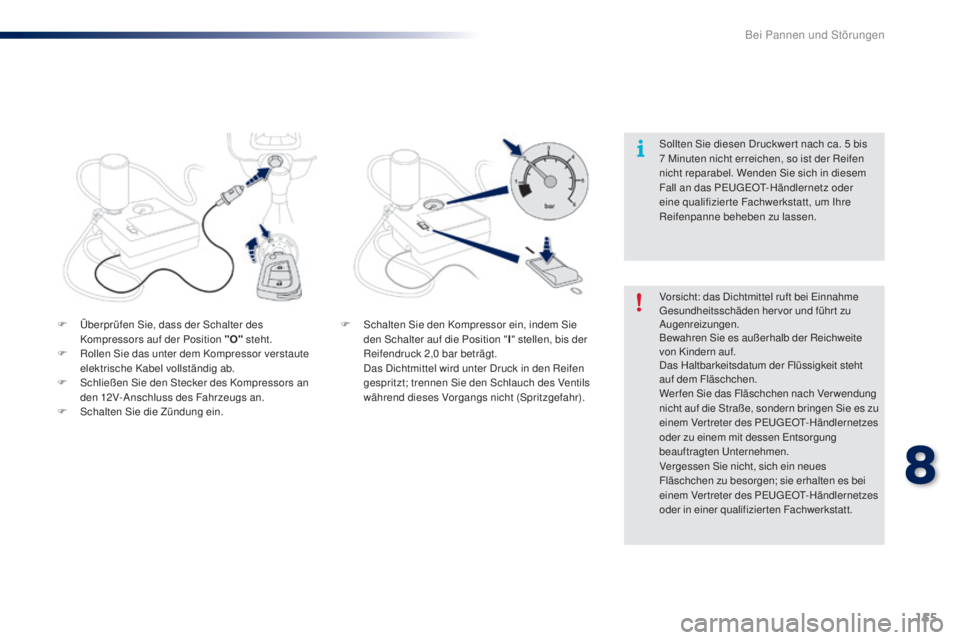

F Überprüfen Sie, dass der Schalter des Kompressors auf der Position "O" steht.
F

R
ollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
F

S
chließen Sie den Stecker des Kompressors an
den 12V-Anschluss des Fahrzeugs an.
F

S
chalten Sie die Zündung ein. Vorsicht: das Dichtmittel ruft bei Einnahme
Gesundheitsschäden her vor und führ t zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite
von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf dem Fläschchen.
Wer fen Sie das Fläschchen nach Ver wendung
nicht auf die Straße, sondern bringen Sie es zu
einem Vertreter des PEUGEOT-Händlernetzes
oder zu einem mit dessen Entsorgung
beauftragten Unternehmen.
Vergessen Sie nicht, sich ein neues
Fläschchen zu besorgen; sie erhalten es bei
einem Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt. Sollten Sie diesen Druckwer t nach ca. 5 bis
7 Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem
Fall an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
F S chalten Sie den Kompressor ein, indem Sie
den Schalter auf die Position " I" stellen, bis der
Reifendruck 2,0
bar beträgt.
D

as Dichtmittel wird unter Druck in den Reifen
gespritzt; trennen Sie den Schlauch des Ventils
während dieses Vorgangs nicht (Spritzgefahr).
8
Bei Pannen und Störungen

156
108_de_Chap08_en-cas-pannes_ed01-2016

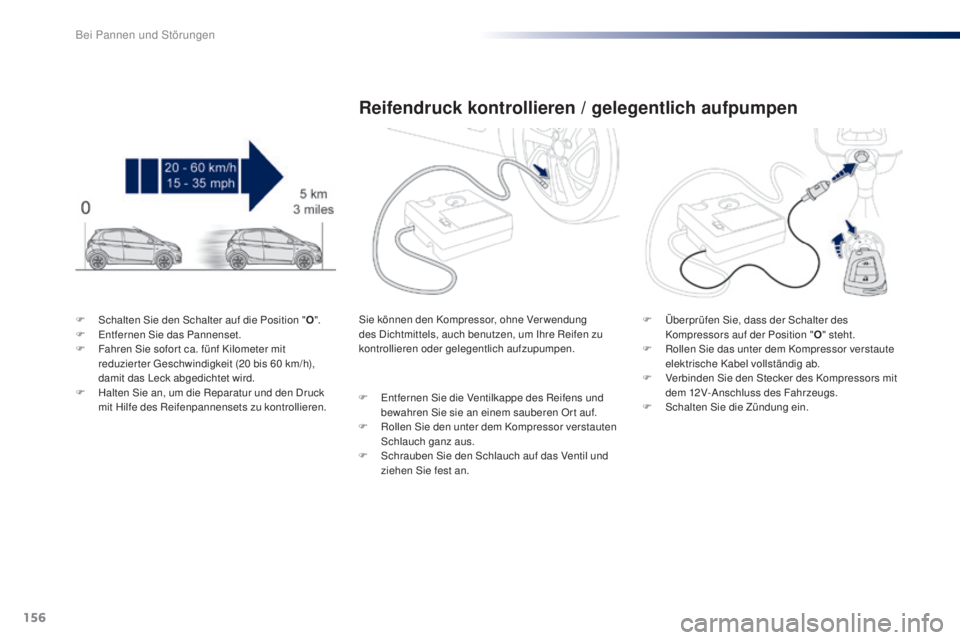

F Schalten Sie den Schalter auf die Position "O".
F E ntfernen Sie das Pannenset.
F

F
ahren Sie sofor t ca. fünf Kilometer mit
reduzier ter Geschwindigkeit (20
bis 60 km/h),
damit das Leck abgedichtet wird.
F

H
alten Sie an, um die Reparatur und den Druck
mit Hilfe des Reifenpannensets zu kontrollieren.
Reifendruck kontrollieren / gelegentlich aufpumpen
F Überprüfen Sie, dass der Schalter des Kompressors auf der Position " O" steht.
F

R
ollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
F

V
erbinden Sie den Stecker des Kompressors mit
dem 12V-Anschluss des Fahrzeugs.
F

S
chalten Sie die Zündung ein.
Sie können den Kompressor, ohne Verwendung
des Dichtmittels, auch benutzen, um Ihre Reifen zu
kontrollieren oder gelegentlich aufzupumpen.
F

E

ntfernen Sie die Ventilkappe des Reifens und
bewahren Sie sie an einem sauberen Or t auf.
F

R

ollen Sie den unter dem Kompressor verstauten
Schlauch ganz aus.
F

S

chrauben Sie den Schlauch auf das Ventil und
ziehen Sie fest an.
Bei Pannen und Störungen

157
108_de_Chap08_en-cas-pannes_ed01-2016
Wird der Druck eines Reifens bzw. mehrerer
Reifen geänder t, so muss das System der
Reifendrucküberwachung neu initialisiert
werden.
Für weitere Informationen zur
Reifendrucküberwachung, siehe
entsprechenden Abschnitt.
Reifendrucküberwachung
Solange das System nicht neu initialisier t
wird, leuchtet die Warnleuchte nach einer
Reifenreparatur weiter.
Für weitere Informationen zur
Reifendrucküberwachung, siehe
entsprechenden Abschnitt.
F

S

chalten Sie den Kompressor ein, indem Sie den
Schalter auf die Position " I" stellen und passen
Sie den Druck entsprechend den Angaben auf
dem Reifendruckaufkleber des Fahrzeugs an
Z

um Luftauslassen: drücken Sie auf den
schwarzen Knopf auf dem Schlauch des
Kompressors, der sich auf Höhe des
Ventilanschlusses befindet.
F

I

st der gewünschte Reifendruck erreicht, stellen
Sie den Schalter auf die Position " O".
F

E

ntfernen Sie das Pannenset und verstauen
Sie es.
8
Bei Pannen und Störungen

158
108_de_Chap08_en-cas-pannes_ed01-2016

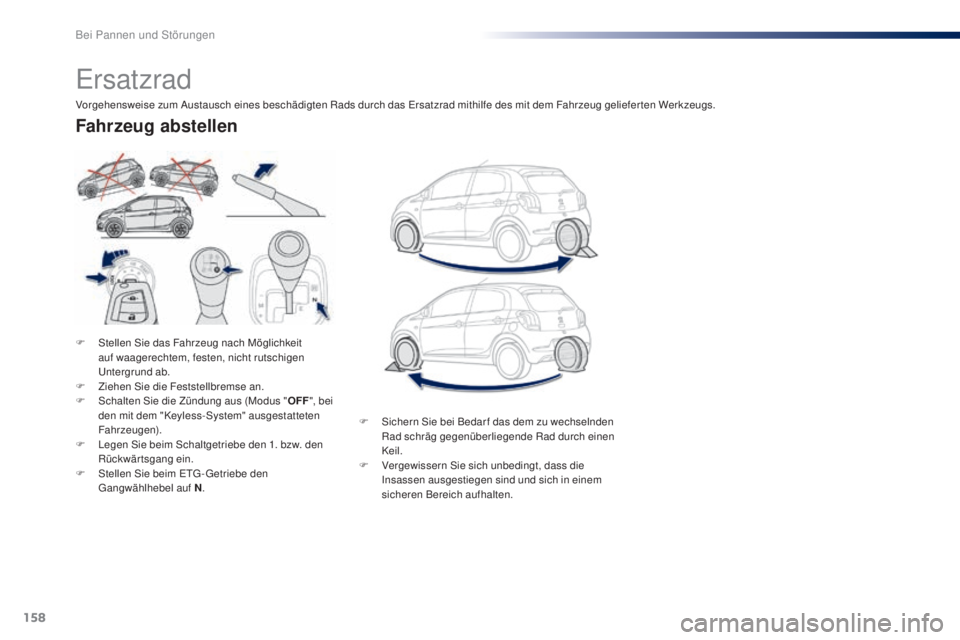

Ersatzrad
F Stellen Sie das Fahrzeug nach Möglichkeit auf waagerechtem, festen, nicht rutschigen
Untergrund ab.
F

Z
iehen Sie die Feststellbremse an.
F

S
chalten Sie die Zündung aus (Modus " OFF", bei
den mit dem "Keyless-System" ausgestatteten
Fahrzeugen).
F

L
egen Sie beim Schaltgetriebe den 1. bzw. den
Rückwärtsgang ein.
F

St
ellen Sie beim ETG-Getriebe den
Gangwählhebel auf N .
Fahrzeug abstellen
Vorgehensweise zum Austausch eines beschädigten Rads durch das Ersatzrad mithilfe des mit dem Fahrzeug geliefer ten Werkzeugs.
F
S
ichern Sie bei Bedar f das dem zu wechselnden
Rad schräg gegenüberliegende Rad durch einen
Keil.
F

V
ergewissern Sie sich unbedingt, dass die
Insassen ausgestiegen sind und sich in einem
sicheren Bereich aufhalten.
Bei Pannen und Störungen
