PEUGEOT 108 2016 Betriebsanleitungen (in German)

159
108_de_Chap08_en-cas-pannes_ed01-2016

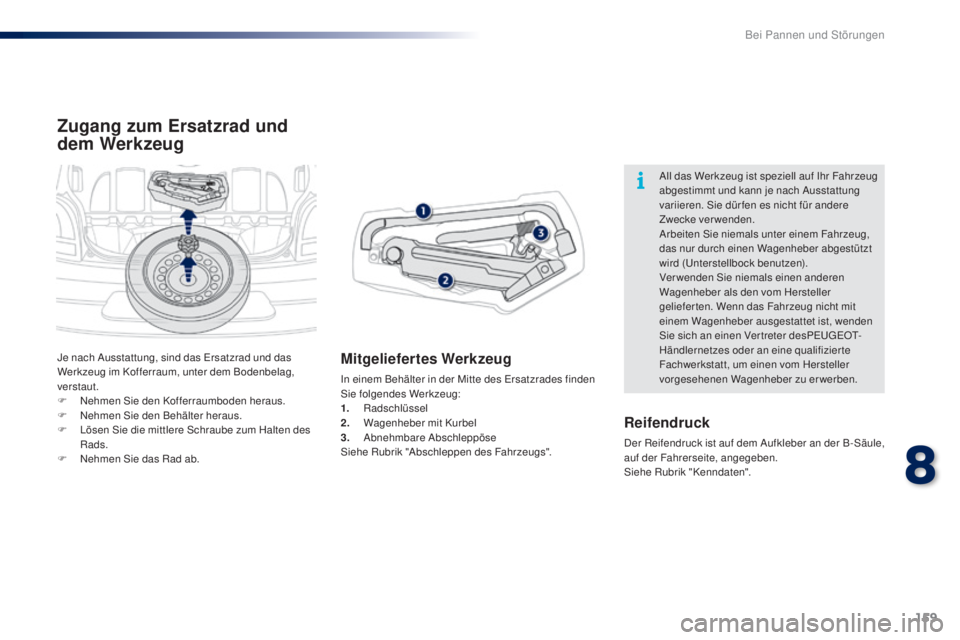

Zugang zum Ersatzrad und
dem Werkzeug
Mitgeliefertes Werkzeug
In einem Behälter in der Mitte des Ersatzrades finden
Sie folgendes Werkzeug:
1.

Radschlüssel
2.
W

agenheber mit Kurbel
3.
A

bnehmbare Abschleppöse
Siehe Rubrik "Abschleppen des Fahrzeugs".
Reifendruck
Der Reifendruck ist auf dem Aufkleber an der B-Säule,
auf der Fahrerseite, angegeben.
Siehe Rubrik "Kenndaten". All das Werkzeug ist speziell auf Ihr Fahrzeug
abgestimmt und kann je nach Ausstattung
variieren. Sie dür fen es nicht für andere
Zwecke verwenden.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird (Unterstellbock benutzen).
Verwenden Sie niemals einen anderen
Wagenheber als den vom Hersteller
geliefer ten. Wenn das Fahrzeug nicht mit
einem Wagenheber ausgestattet ist, wenden
Sie sich an einen Ver treter desPEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um einen vom Hersteller
vorgesehenen Wagenheber zu erwerben.
Je nach Ausstattung, sind das Ersatzrad und das
Werkzeug im Kofferraum, unter dem Bodenbelag,
verstaut.
F

N

ehmen Sie den Kofferraumboden heraus.
F

N

ehmen Sie den Behälter heraus.
F
L
ösen Sie die mittlere Schraube zum Halten des
Rads.
F
N
ehmen Sie das Rad ab.
8
Bei Pannen und Störungen

160
108_de_Chap08_en-cas-pannes_ed01-2016

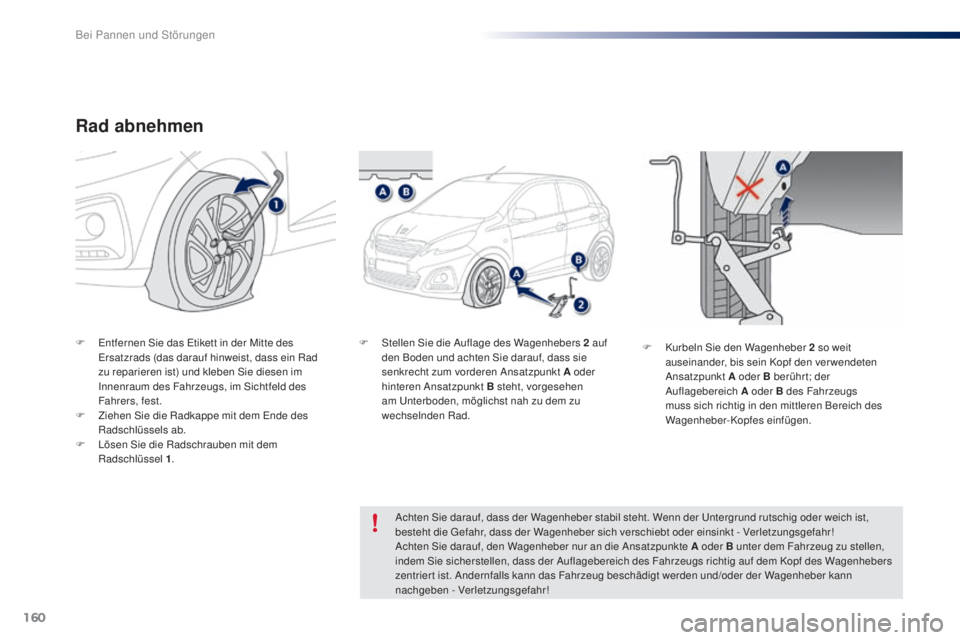

Rad abnehmen
F Entfernen Sie das Etikett in der Mitte des Ersatzrads (das darauf hinweist, dass ein Rad
zu reparieren ist) und kleben Sie diesen im
Innenraum des Fahrzeugs, im Sichtfeld des
Fahrers, fest.
F

Z
iehen Sie die Radkappe mit dem Ende des
Radschlüssels ab.
F

L
ösen Sie die Radschrauben mit dem
Radschlüssel 1 . F
St ellen Sie die Auflage des Wagenhebers 2 auf
den Boden und achten Sie darauf, dass sie
senkrecht zum vorderen Ansatzpunkt A oder
hinteren Ansatzpunkt B steht, vorgesehen
am Unterboden, möglichst nah zu dem zu
wechselnden Rad.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Untergrund rutschig oder weich ist,
besteht die Gefahr, dass der Wagenheber sich verschiebt oder einsinkt - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur an die Ansatzpunkte A oder B unter dem Fahrzeug zu stellen,
indem Sie sicherstellen, dass der Auflagebereich des Fahrzeugs richtig auf dem Kopf des Wagenhebers
zentriert ist. Andernfalls kann das Fahrzeug beschädigt werden und/oder der Wagenheber kann
nachgeben - Verletzungsgefahr! F
K urbeln Sie den Wagenheber 2 so weit
auseinander, bis sein Kopf den verwendeten
Ansatzpunkt A oder B berühr t; der
Auflagebereich A oder B des Fahrzeugs
muss sich richtig in den mittleren Bereich des
Wagenheber-Kopfes einfügen.
Bei Pannen und Störungen

161
108_de_Chap08_en-cas-pannes_ed01-2016

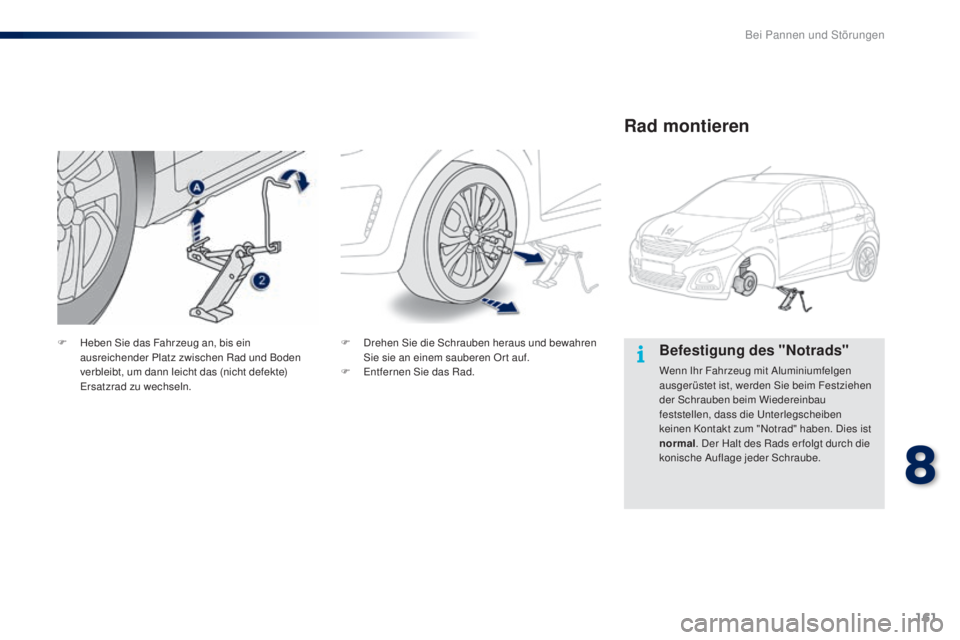

Befestigung des "Notrads"
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben beim Wiedereinbau
feststellen, dass die Unterlegscheiben
keinen Kontakt zum "Notrad" haben. Dies ist
normal. Der Halt des Rads er folgt durch die
konische Auflage jeder Schraube.
Rad montieren
F Drehen Sie die Schrauben heraus und bewahren Sie sie an einem sauberen Or t auf.
F

E
ntfernen Sie das Rad.
F
H
eben Sie das Fahrzeug an, bis ein
ausreichender Platz zwischen Rad und Boden
verbleibt, um dann leicht das (nicht defekte)
Ersatzrad zu wechseln.
8
Bei Pannen und Störungen

162
108_de_Chap08_en-cas-pannes_ed01-2016

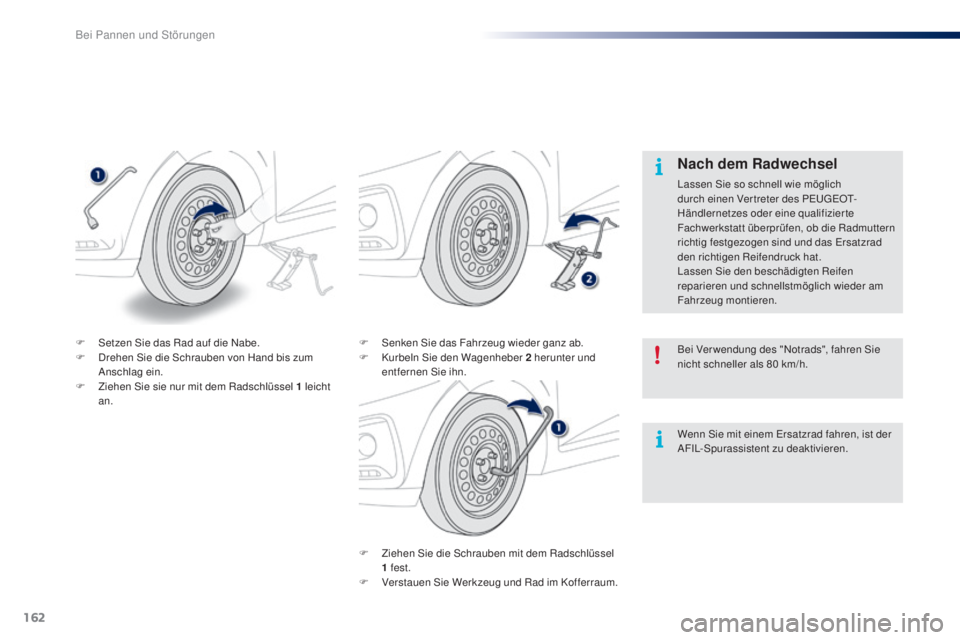

F Ziehen Sie die Schrauben mit dem Radschlüssel 1 fest.
F

V
erstauen Sie Werkzeug und Rad im Kofferraum.
F

S
enken Sie das Fahrzeug wieder ganz ab.
F
K
urbeln Sie den Wagenheber 2 herunter und
entfernen Sie ihn.
Nach dem Radwechsel
Lassen Sie so schnell wie möglich
durch einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatzrad
den richtigen Reifendruck hat.
Lassen Sie den beschädigten Reifen
reparieren und schnellstmöglich wieder am
Fahrzeug montieren.
Bei Ver wendung des "Notrads", fahren Sie
nicht schneller als 80
km/h.
F

S

etzen Sie das Rad auf die Nabe.
F

D

rehen Sie die Schrauben von Hand bis zum
Anschlag ein.
F

Z

iehen Sie sie nur mit dem Radschlüssel 1 leicht
an.
Wenn Sie mit einem Ersatzrad fahren, ist der
AFIL-Spurassistent zu deaktivieren.
Bei Pannen und Störungen

163
108_de_Chap08_en-cas-pannes_ed01-2016

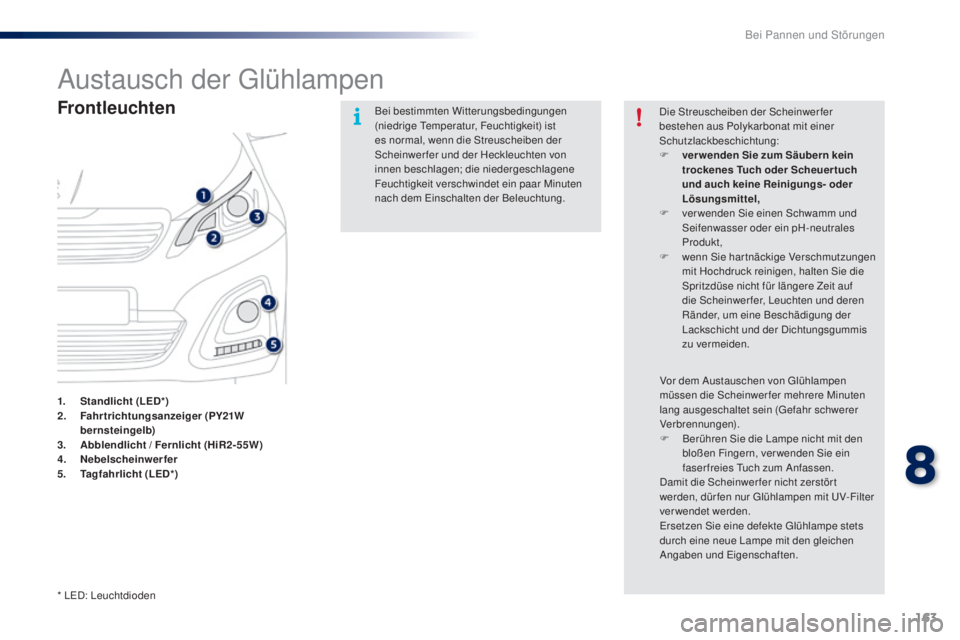

Austausch der Glühlampen
Frontleuchten
1. Standlicht (LED*)
2. F ahrtrichtungsanzeiger (PY21W
bernsteingelb)
3.
A

bblendlicht / Fernlicht (HiR2-55W)
4.
N

ebelscheinwerfer
5.
T

agfahrlicht (LED*) Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
v
er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w
enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
* LED: Leuchtdioden
8
Bei Pannen und Störungen

164
108_de_Chap08_en-cas-pannes_ed01-2016

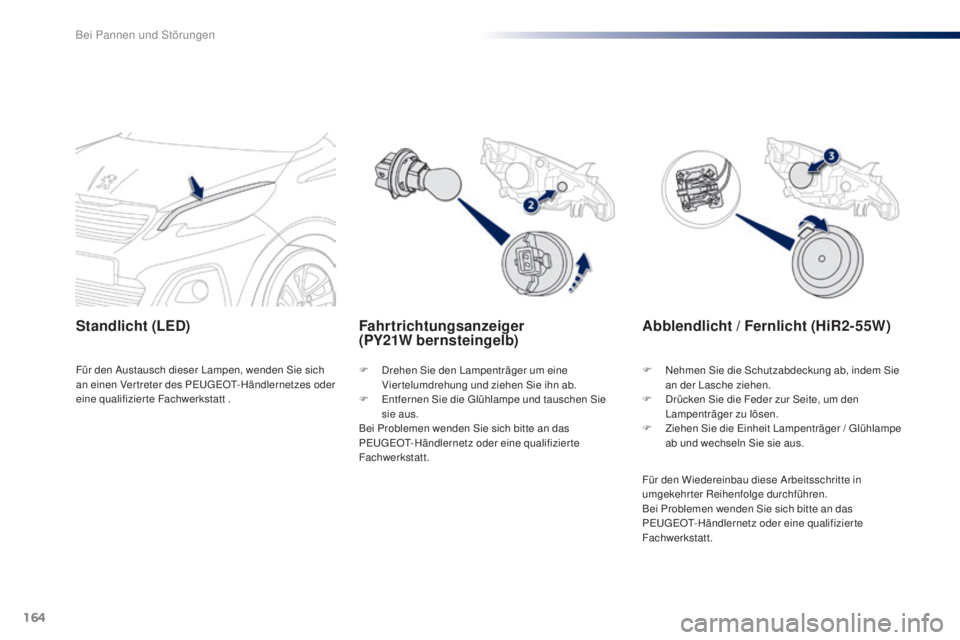

Fahrtrichtungsanzeiger
(PY21W bernsteingelb)
Standlicht (LED)
F Drehen Sie den Lampenträger um eine
Viertelumdrehung und ziehen Sie ihn ab.
F

E
ntfernen Sie die Glühlampe und tauschen Sie
sie aus.
Bei Problemen wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Für den Austausch dieser Lampen, wenden Sie sich
an einen Ver treter des PEUGEOT-Händlernetzes oder
eine qualifizier te Fachwerkstatt .
Abblendlicht / Fernlicht (HiR2-55W)
F Nehmen Sie die Schutzabdeckung ab, indem Sie
an der Lasche ziehen.
F

D
rücken Sie die Feder zur Seite, um den
Lampenträger zu lösen.
F

Z
iehen Sie die Einheit Lampenträger / Glühlampe
ab und wechseln Sie sie aus.
Für den Wiedereinbau diese Arbeitsschritte in
umgekehrter Reihenfolge durchführen.
Bei Problemen wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Bei Pannen und Störungen

165
108_de_Chap08_en-cas-pannes_ed01-2016

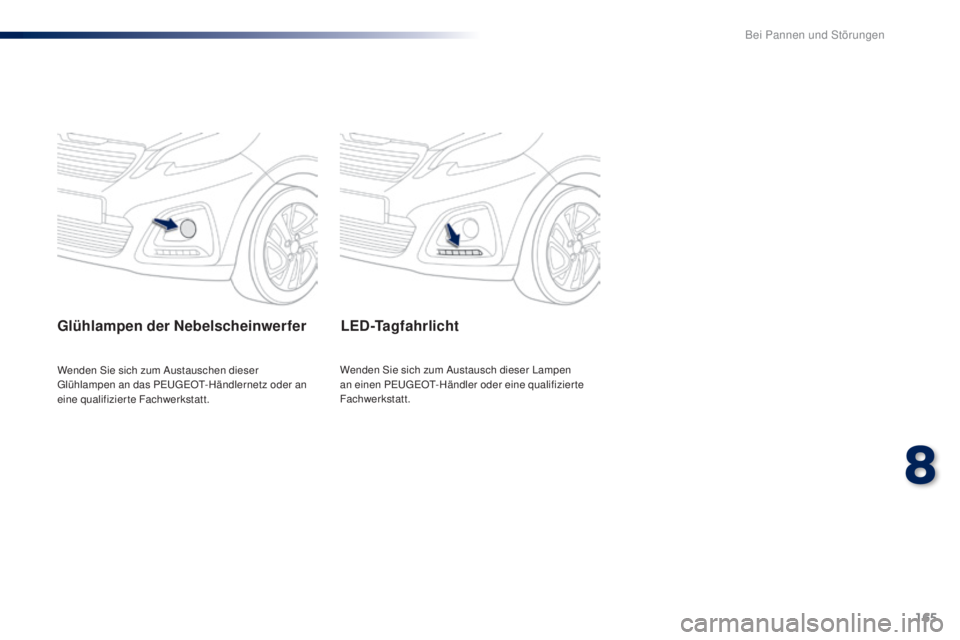

Glühlampen der Nebelscheinwerfer
Wenden Sie sich zum Austauschen dieser
Glühlampen an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
LED-Tagfahrlicht
Wenden Sie sich zum Austausch dieser Lampen
an einen PEUGEOT-Händler oder eine qualifizier te
Fachwerkstatt.
8
Bei Pannen und Störungen

166
108_de_Chap08_en-cas-pannes_ed01-2016

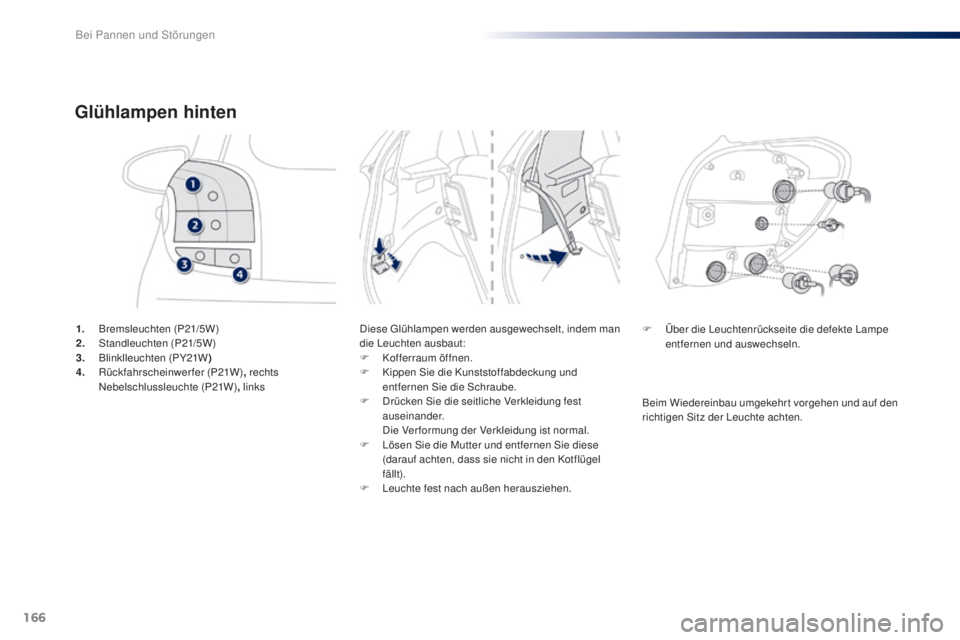

1. Bremsleuchten (P21/5W)
2. S tandleuchten (P21/5W)
3.
B

linklleuchten (PY21W )
4.
R

ückfahrscheinwerfer (P21W), rechts
N

ebelschlussleuchte (P21W), links
Glühlampen hinten
Diese Glühlampen werden ausgewechselt, indem man
die Leuchten ausbaut:
F
K
offerraum öffnen.
F

K
ippen Sie die Kunststoffabdeckung und
entfernen Sie die Schraube.
F

D
rücken Sie die seitliche Verkleidung fest
auseinander.
D

ie Verformung der Verkleidung ist normal.
F

L
ösen Sie die Mutter und entfernen Sie diese
(darauf achten, dass sie nicht in den Kotflügel
fällt).
F

L
euchte fest nach außen herausziehen. F
Ü ber die Leuchtenrückseite die defekte Lampe
entfernen und auswechseln.
Beim Wiedereinbau umgekehrt vorgehen und auf den
richtigen Sitz der Leuchte achten.
Bei Pannen und Störungen

167
108_de_Chap08_en-cas-pannes_ed01-2016

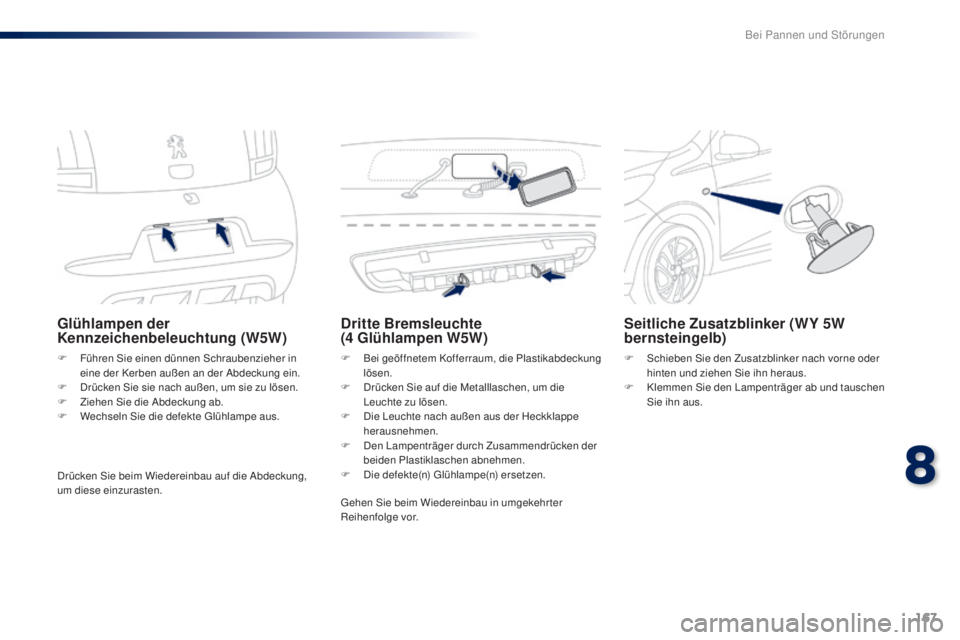

Glühlampen der
Kennzeichenbeleuchtung (W5W)
F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.
F

D
rücken Sie sie nach außen, um sie zu lösen.
F

Zi
ehen Sie die Abdeckung ab.
F

W
echseln Sie die defekte Glühlampe aus.
Dritte Bremsleuchte
(4 Glühlampen W5W)
F Bei geöffnetem Kofferraum, die Plastikabdeckung
lösen.
F

D
rücken Sie auf die Metalllaschen, um die
Leuchte zu lösen.
F

D
ie Leuchte nach außen aus der Heckklappe
herausnehmen.
F

D
en Lampenträger durch Zusammendrücken der
beiden Plastiklaschen abnehmen.
F

D
ie defekte(n) Glühlampe(n) ersetzen.
Seitliche Zusatzblinker (W Y 5W
bernsteingelb)
F Schieben Sie den Zusatzblinker nach vorne oder hinten und ziehen Sie ihn heraus.
F

K
lemmen Sie den Lampenträger ab und tauschen
Sie ihn aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
8
Bei Pannen und Störungen

168
108_de_Chap08_en-cas-pannes_ed01-2016

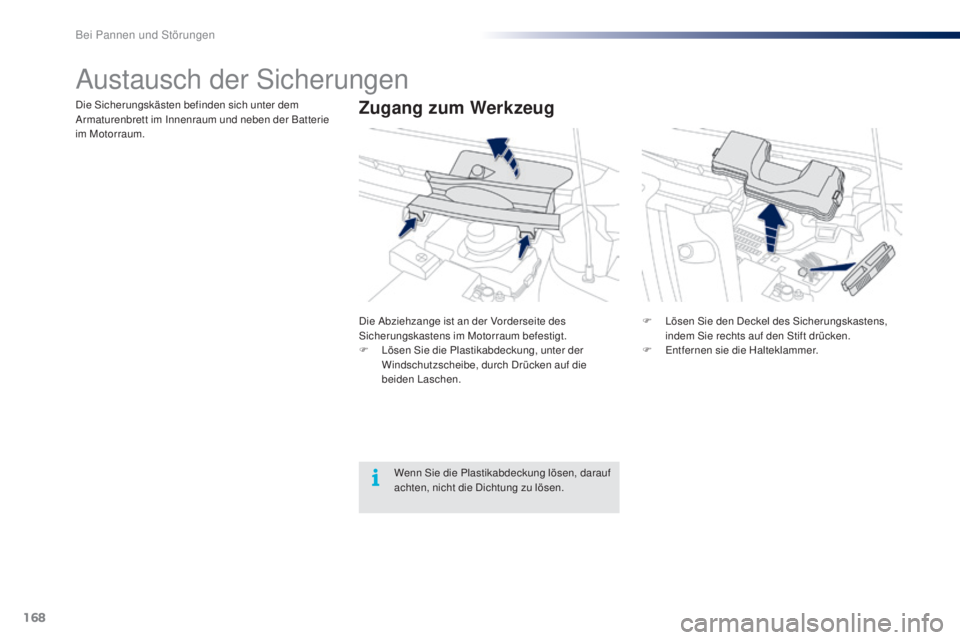

Austausch der Sicherungen
Zugang zum WerkzeugDie Sicherungskästen befinden sich unter dem
Armaturenbrett im Innenraum und neben der Batterie
im Motorraum.Die Abziehzange ist an der Vorderseite des
Sicherungskastens im Motorraum befestigt.
F

L
ösen Sie die Plastikabdeckung, unter der
Windschutzscheibe, durch Drücken auf die
beiden Laschen. F

L
ösen Sie den Deckel des Sicherungskastens,
indem Sie rechts auf den Stift drücken.
F

E
ntfernen sie die Halteklammer.
Wenn Sie die Plastikabdeckung lösen, darauf
achten, nicht die Dichtung zu lösen.
