PEUGEOT 108 2016 Návod na použitie (in Slovakian)

169
108_sk_Chap08_en-cas-pannes_ed01-2016
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F

v
ypnúť všetky elektrické spotrebiče,
F

z
astaviť vozidlo a vypnúť zapaľovanie,
F

z
istiť chybnú poistku pomocou tabuliek
poistiek a schém nachádzajúcich sa na
nasledujúcich stranách.

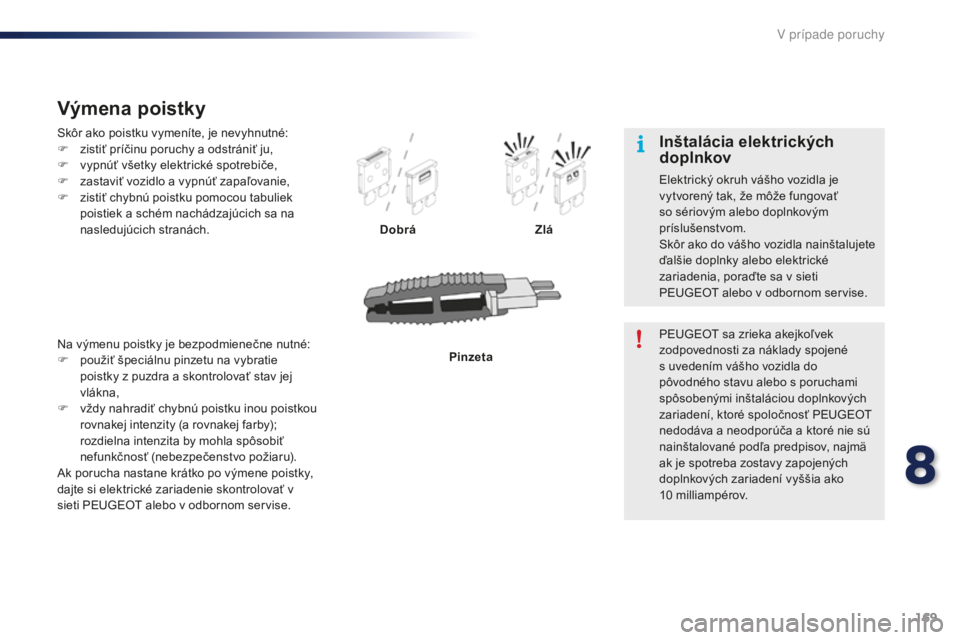

Výmena poistky
Dobrá Zlá
Pinzeta
Na výmenu poistky je bezpodmienečne nutné:
F

p

oužiť špeciálnu pinzetu na vybratie
poistky z puzdra a skontrolovať stav jej
vlákna,
F

v

ždy nahradiť chybnú poistku inou poistkou
rovnakej intenzity (a rovnakej farby);
rozdielna intenzita by mohla spôsobiť
nefunkčnosť (nebezpečenstvo požiaru).
Ak porucha nastane krátko po výmene poistky,
dajte si elektrické zariadenie skontrolovať v
sieti PEUGEOT alebo v odbornom servise. PEUGEOT sa zrieka akejkoľvek
zodpovednosti za náklady spojené
s uvedením vášho vozidla do
pôvodného stavu alebo s poruchami
spôsobenými inštaláciou doplnkových
zariadení, ktoré spoločnosť PEUGEOT
nedodáva a neodporúča a ktoré nie sú
nainštalované podľa predpisov, najmä
ak je spotreba zostavy zapojených
doplnkových zariadení vyššia ako
10
mil

liampérov.
Inštalácia elektrických
doplnkov
Elektrický okruh vášho vozidla je
vytvorený tak, že môže fungovať
so sériovým alebo doplnkovým
príslušenstvom.
Skôr ako do vášho vozidla nainštalujete
ďalšie doplnky alebo elektrické
zariadenia, poraďte sa v sieti
PEUGEOT alebo v odbornom servise.
8
V p

170
108_sk_Chap08_en-cas-pannes_ed01-2016

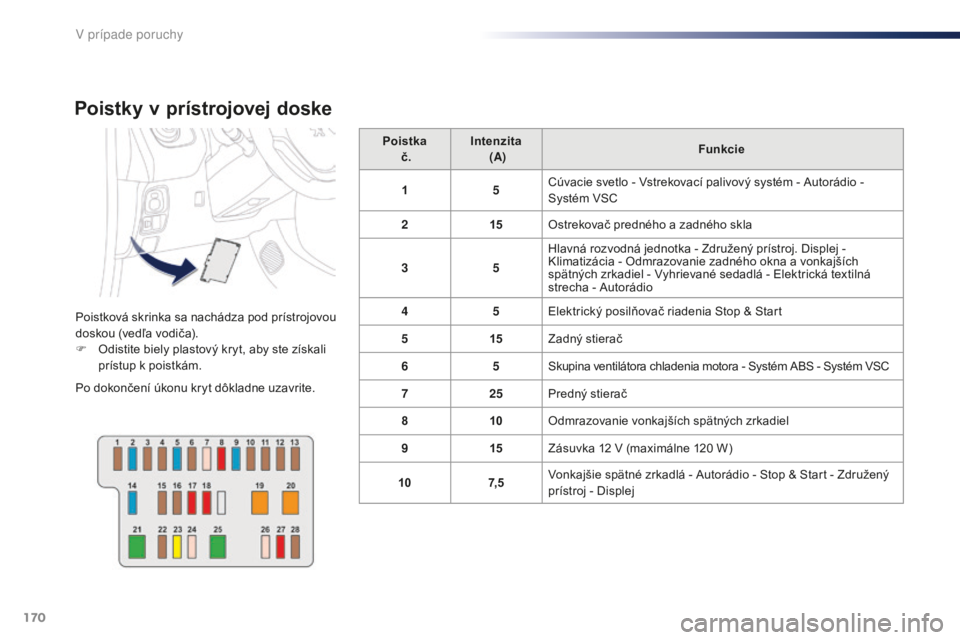

Poistky v prístrojovej doske
Poistková skrinka sa nachádza pod prístrojovou
doskou (vedľa vodiča).
F
O
distite biely plastový kryt, aby ste získali
prístup k poistkám.
Po dokončení úkonu kryt dôkladne uzavrite. Poistka

č. Intenzita

(A) Funkcie
1 5Cúvacie svetlo - Vstrekovací palivový systém - Autorádio -
Systém VSC
2 15Ostrekovač predného a zadného skla
3 5Hlavná rozvodná jednotka - Združený prístroj. Displej -
Klimatizácia - Odmrazovanie zadného okna a vonkajších
spätných zrkadiel - Vyhrievané sedadlá - Elektrická textilná
strecha - Autorádio
4 5Elektrický posilňovač riadenia Stop & Start
5 15Zadný stierač
6 5Skupina ventilátora chladenia motora - Systém ABS - Systém VSC
7 25Predný stierač
8 10Odmrazovanie vonkajších spätných zrkadiel
9 15Zásuvka 12
V (maximálne 120 W)
10 7, 5Vonkajšie spätné zrkadlá - Autorádio - Stop & Start - Združený
prístroj - Displej
V pr

171
108_sk_Chap08_en-cas-pannes_ed01-2016

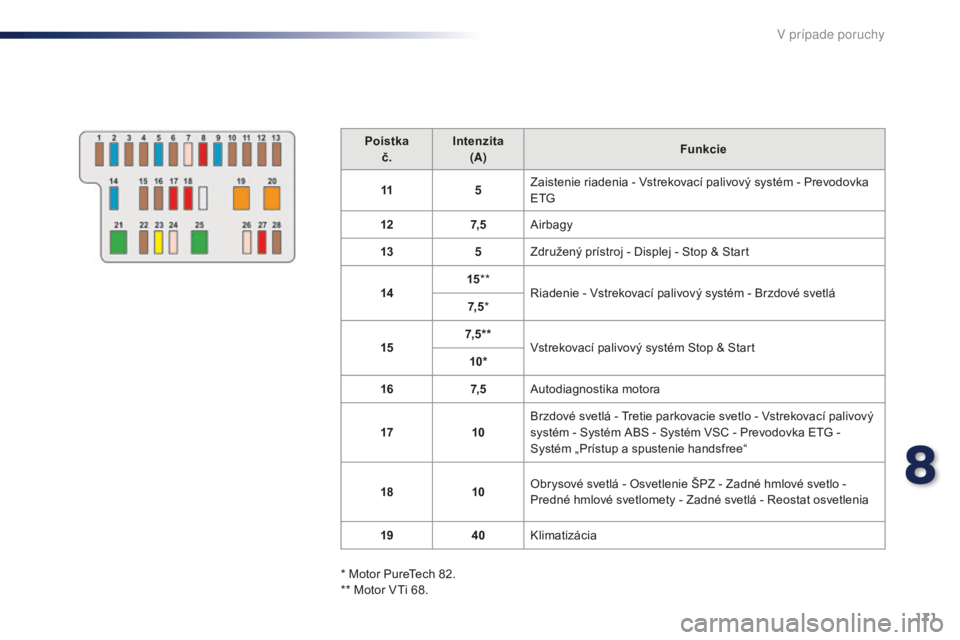

Poistkač. Intenzita
(A) Funkcie
11 5Zaistenie riadenia - Vstrekovací palivový systém - Prevodovka
ETG
12 7, 5Airbagy
13 5Združený prístroj - Displej - Stop & Start
14 15
**
Riadenie - Vstrekovací palivový systém - Brzdové svetlá
7, 5 *
15 7, 5 * *
Vstrekovací palivový systém Stop & Start
10*
16 7, 5Autodiagnostika motora
17 10Brzdové svetlá - Tretie parkovacie svetlo - Vstrekovací palivový
systém - Systém ABS - Systém VSC - Prevodovka ETG -
Systém „Prístup a spustenie handsfree“
18 10Obrysové svetlá - Osvetlenie ŠPZ - Zadné hmlové svetlo -
Predné hmlové svetlomety - Zadné svetlá - Reostat osvetlenia
19 40Klimatizácia
* Motor PureTech 82.
** Motor VTi 68.
8
V pr

172
108_sk_Chap08_en-cas-pannes_ed01-2016

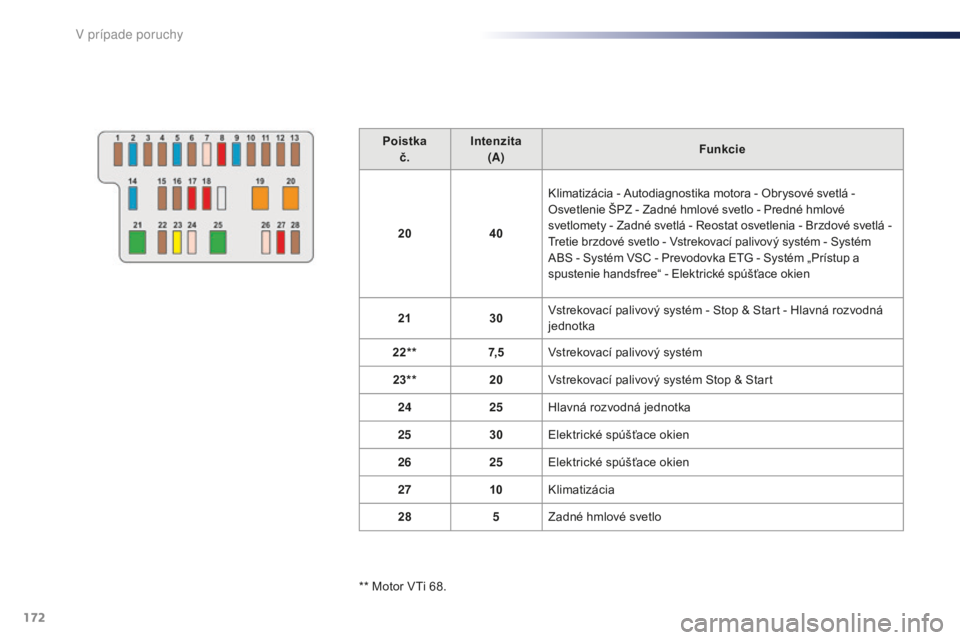

Poistkač. Intenzita
(A) Funkcie
20 40Klimatizácia - Autodiagnostika motora - Obrysové svetlá -

Osvetlenie ŠPZ - Zadné hmlové svetlo - Predné hmlové
svetlomety - Zadné svetlá - Reostat osvetlenia - Brzdové svetlá -
Tretie brzdové svetlo - Vstrekovací palivový systém - Systém
ABS - Systém VSC - Prevodovka ETG - Systém „Prístup a
spustenie handsfree“ - Elektrické spúšťace okien
21 30Vstrekovací palivový systém - Stop & Start - Hlavná rozvodná
jednotka
22** 7, 5Vstrekovací palivový systém
23** 20Vstrekovací palivový systém Stop & Start
24 25Hlavná rozvodná jednotka
25 30Elektrické spúšťace okien
26 25Elektrické spúšťace okien
27 10Klimatizácia
28 5Zadné hmlové svetlo
** Motor VTi 68.
V pr

173
108_sk_Chap08_en-cas-pannes_ed01-2016
Poistka
č. Intenzita

(A) Funkcie
1 10Pravé stretávacie svetlo
2 10Ľavé stretávacie svetlo - Nastavenie svetlometov
3 7, 5Pravé diaľkové svetlo
4 7, 5Ľavé diaľkové svetlo - Združený prístroj - Displej
5 * 15Vstrekovací palivový systém
6
* 6 7, 5Vstrekovací palivový systém
7 * 15Vstrekovací palivový systém
8 * 7, 5Skupina ventilátora chladenia motora
9 7, 5Klimatizácia
10 ** 7, 5Vstrekovací palivový systém - Brzdové svetlá - Tretie brzdové
svetlo
11 5Stropné osvetlenie - Osvetlenie batožinového priestoru
12 10
Ukazovatele smeru - Výstražná svetelná signalizácia - Združený prístroj - Displej

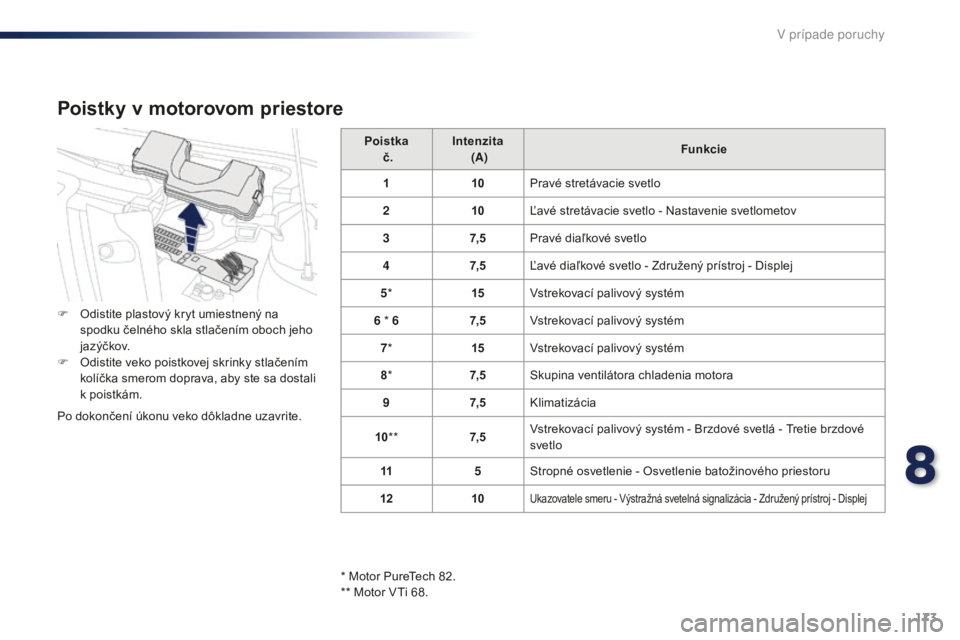

Poistky v motorovom priestore
F Odistite plastový kryt umiestnený na
spodku čelného skla stlačením oboch jeho
j a z ýč kov.
F

O
distite veko poistkovej skrinky stlačením
kolíčka smerom doprava, aby ste sa dostali
k poistkám.
Po dokončení úkonu veko dôkladne uzavrite.
* Motor PureTech 82.
** Motor VTi 68.
8
V pr

174
108_sk_Chap08_en-cas-pannes_ed01-2016

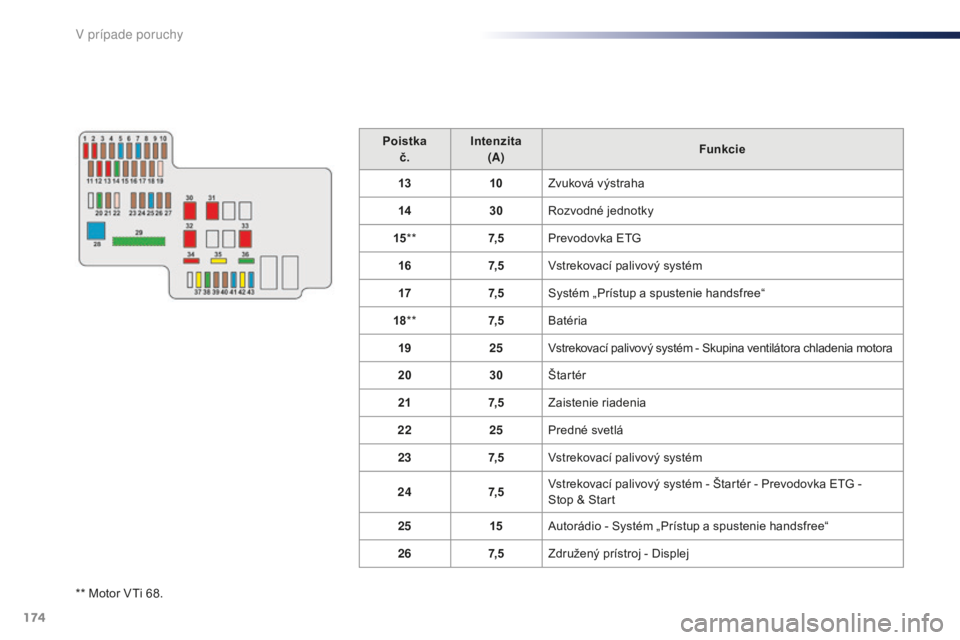

** Motor VTi 68.Poistka
č. Intenzita
(A) Funkcie
13 10Zvuková výstraha
14 30Rozvodné jednotky
15 ** 7, 5Prevodovka ETG
16 7, 5Vstrekovací palivový systém
17 7, 5Systém „Prístup a spustenie handsfree“
18 ** 7, 5Batéria
19 25Vstrekovací palivový systém - Skupina ventilátora chladenia motora
20 30Štartér
21 7, 5Zaistenie riadenia
22 25Predné svetlá
23 7, 5Vstrekovací palivový systém
24 7, 5Vstrekovací palivový systém - Štartér - Prevodovka ETG -

Stop & Start
25 15Autorádio - Systém „Prístup a spustenie handsfree“
26 7, 5Združený prístroj - Displej
V pr

175
108_sk_Chap08_en-cas-pannes_ed01-2016

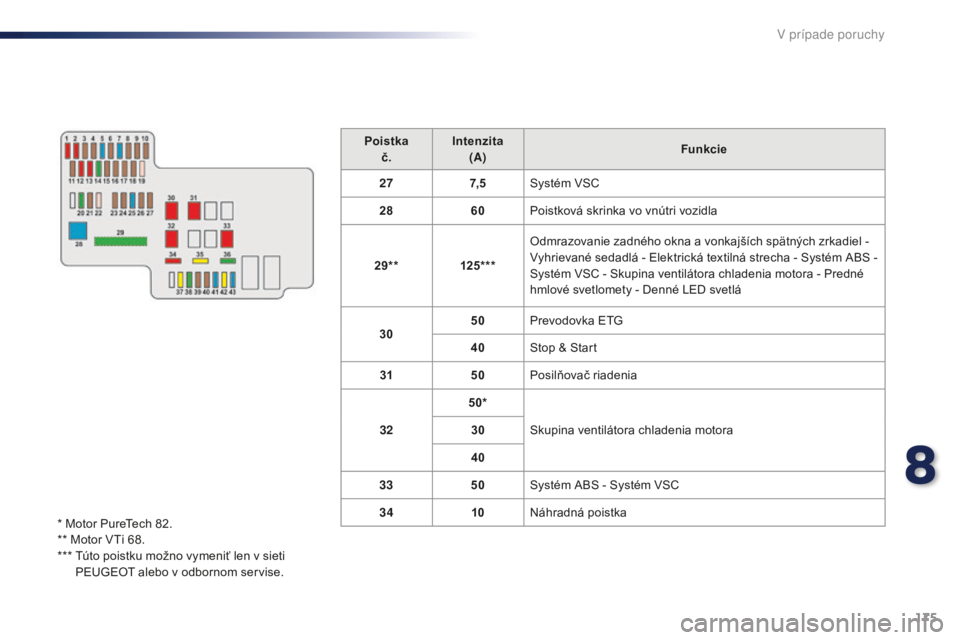

Poistkač. Intenzita
(A) Funkcie
27 7, 5Systém VSC
28 60Poistková skrinka vo vnútri vozidla
29** 125***Odmrazovanie zadného okna a vonkajších spätných zrkadiel -
Vyhrievané sedadlá - Elektrická textilná strecha - Systém ABS -

Systém VSC - Skupina ventilátora chladenia motora - Predné
hmlové svetlomety - Denné LED svetlá
30 50
Prevodovka ETG
40 Stop & Start
31 50Posilňovač riadenia
32 50*
Skupina ventilátora chladenia motora
30
40
33 50Systém ABS - Systém VSC
34 10Náhradná poistka
* Motor PureTech 82.
** Motor VTi 68.
***

T

úto poistku možno vymeniť len v sieti
PEUGEOT alebo v odbornom servise.
8
V pr

176
108_sk_Chap08_en-cas-pannes_ed01-2016

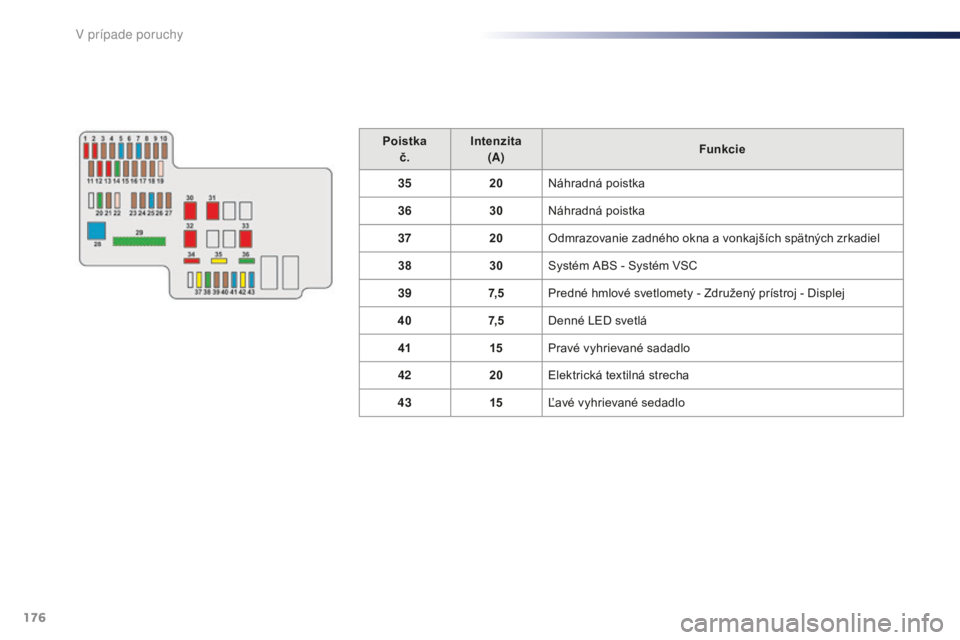

Poistkač. Intenzita
(A) Funkcie
35 20Náhradná poistka
36 30Náhradná poistka
37 20Odmrazovanie zadného okna a vonkajších spätných zrkadiel
38 30Systém ABS - Systém VSC
39 7, 5Predné hmlové svetlomety - Združený prístroj - Displej
40 7, 5Denné LED svetlá
41 15Pravé vyhrievané sadadlo
42 20Elektrická textilná strecha
43 15Ľavé vyhrievané sedadlo
V pr

177
108_sk_Chap08_en-cas-pannes_ed01-2016

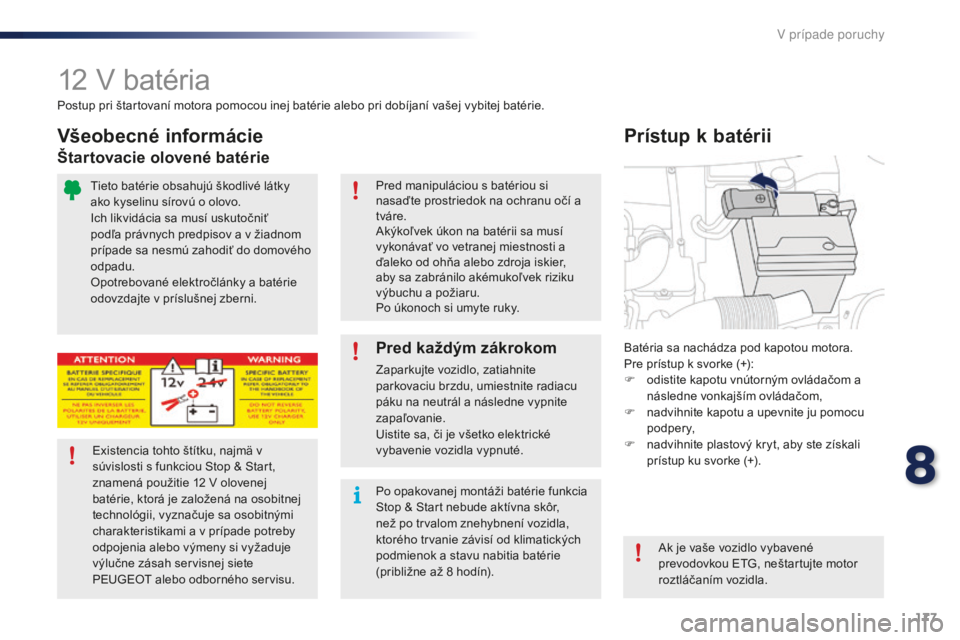

12 V batéria
Batéria sa nachádza pod kapotou motora.
Pre prístup k svorke (+):
F
o
distite kapotu vnútorným ovládačom a
následne vonkajším ovládačom,
F

n
advihnite kapotu a upevnite ju pomocu
podpery,
F

n
advihnite plastový kryt, aby ste získali
prístup ku svorke (+).
Prístup k batérii
Postup pri štartovaní motora pomocou inej batérie alebo pri dobíjaní vašej vybitej batérie.
Pred každým zákrokom
Zaparkujte vozidlo, zatiahnite
parkovaciu brzdu, umiestnite radiacu
páku na neutrál a následne vypnite
zapaľovanie.
Uistite sa, či je všetko elektrické
vybavenie vozidla vypnuté.
Existencia tohto štítku, najmä v
súvislosti s funkciou Stop & Start,
znamená použitie 12

V olovenej
batérie, ktorá je založená na osobitnej
technológii, vyznačuje sa osobitnými
charakteristikami a v prípade potreby
odpojenia alebo výmeny si vyžaduje
výlučne zásah servisnej siete
PEUGEOT alebo odborného servisu. Po opakovanej montáži batérie funkcia
Stop & Start nebude aktívna skôr,
než po trvalom znehybnení vozidla,
ktorého trvanie závisí od klimatických
podmienok a stavu nabitia batérie
(približne až 8
hodín). Ak je vaše vozidlo vybavené
prevodovkou ETG, neštartujte motor
roztláčaním vozidla.
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky
ako kyselinu sírovú o olovo.
Ich likvidácia sa musí uskutočniť
podľa právnych predpisov a v žiadnom
prípade sa nesmú zahodiť do domového
odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni. Pred manipuláciou s batériou si
nasaďte prostriedok na ochranu očí a
tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a
ďaleko od ohňa alebo zdroja iskier,
aby sa zabránilo akémukoľvek riziku
výbuchu a požiaru.
Po úkonoch si umyte ruky.
8
V p

178
108_sk_Chap08_en-cas-pannes_ed01-2016

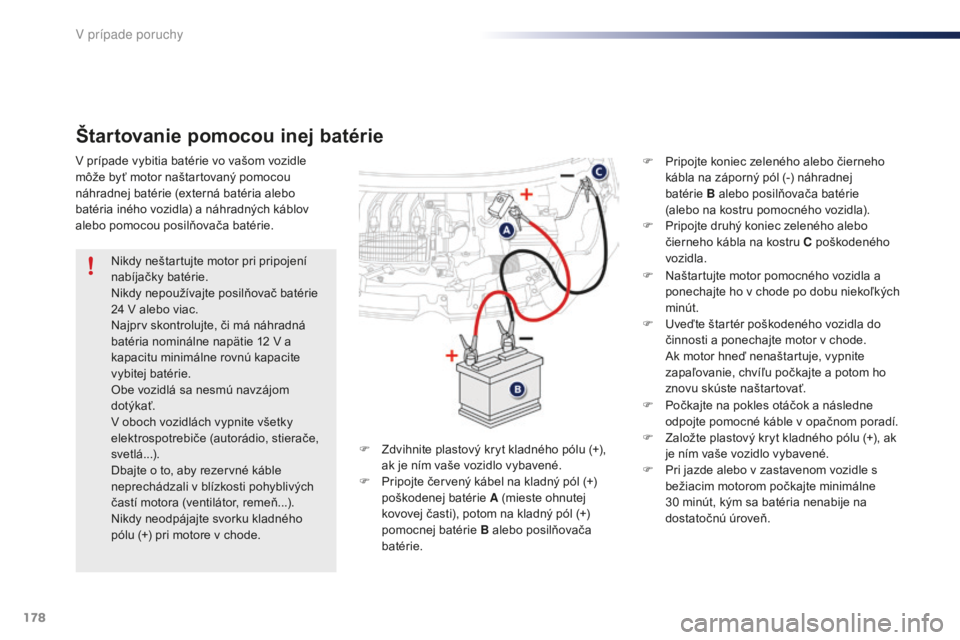

Štartovanie pomocou inej batérie
F Naštartujte motor pomocného vozidla a ponechajte ho v chode po dobu niekoľkých
minút.
F

U
veďte štartér poškodeného vozidla do
činnosti a ponechajte motor v chode.
A

k motor hneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a potom ho
znovu skúste naštartovať.
Nikdy neštartujte motor pri pripojení
nabíjačky batérie.
Nikdy nepoužívajte posilňovač batérie
24

V alebo viac.
Najprv skontrolujte, či má náhradná
batéria nominálne napätie 12

V a
kapacitu minimálne rovnú kapacite
vybitej batérie.
Obe vozidlá sa nesmú navzájom
dot ýkať.
V oboch vozidlách vypnite všetky
elektrospotrebiče (autorádio, stierače,
svetlá...).
Dbajte o to, aby rezervné káble
neprechádzali v blízkosti pohyblivých
častí motora (ventilátor, remeň...).
Nikdy neodpájajte svorku kladného
pólu (+) pri motore v chode. F

P
očkajte na pokles otáčok a následne
odpojte pomocné káble v opačnom poradí.
F

Z
aložte plastový kryt kladného pólu (+), ak
je ním vaše vozidlo vybavené.
F

P
ri jazde alebo v zastavenom vozidle s
bežiacim motorom počkajte minimálne
30
minút, kým sa batéria nenabije na
dostatočnú úroveň.
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a náhradných káblov
alebo pomocou posilňovača batérie.
F

Z

dvihnite plastový kryt kladného pólu (+),
ak je ním vaše vozidlo vybavené.
F

P

ripojte červený kábel na kladný pól (+)
poškodenej batérie A (mieste ohnutej
kovovej časti), potom na kladný pól (+)
pomocnej batérie B alebo posilňovača
batérie. F

P
ripojte koniec zeleného alebo čierneho
kábla na záporný pól (-) náhradnej
batérie B alebo posilňovača batérie
(alebo na kostru pomocného vozidla).
F
P
ripojte druhý koniec zeleného alebo
čierneho kábla na kostru C poškodeného
vozidla.
