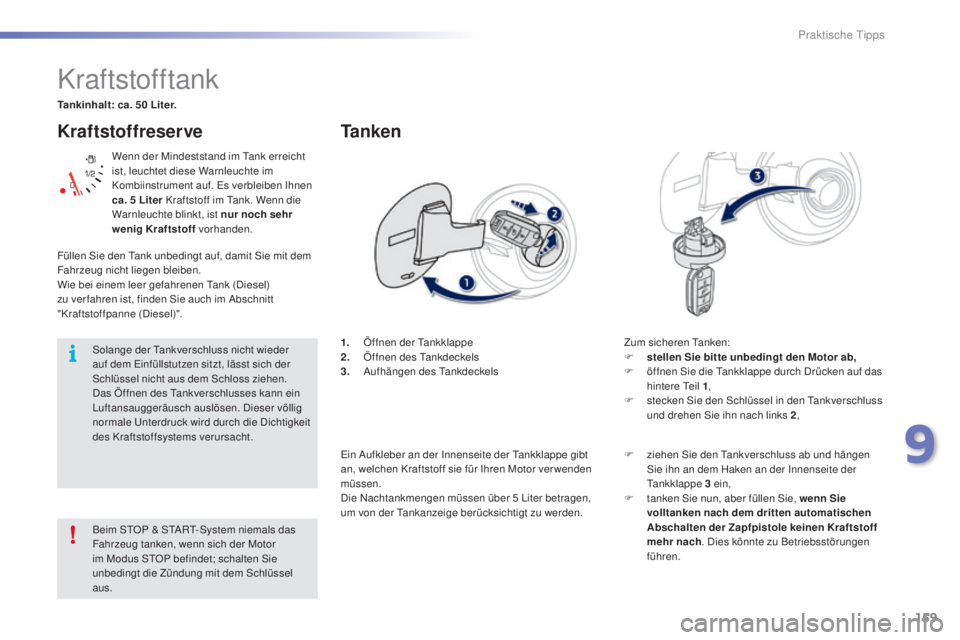

Kraftstoffreserve
Wenn der Mindeststand im Tank erreicht
ist, leuchtet diese Warnleuchte im
Kombiinstrument auf. Es verbleiben Ihnen
ca. 5

Liter Kraftstoff im Tank. Wenn die
Warnleuchte blinkt, ist nur noch sehr
wenig Kraftstoff vorhanden.
Solange der Tankverschluss nicht wieder
auf dem Einfüllstutzen sitzt, lässt sich der
Schlüssel nicht aus dem Schloss ziehen.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen. Dieser völlig
normale Unterdruck wird durch die Dichtigkeit
des Kraftstoffsystems verursacht.
Kraftstofftank
Tankinhalt: ca. 50 Liter.
1.
Ö
ffnen der Tankklappe
2.
Ö

ffnen des Tankdeckels
3.
A

ufhängen des Tankdeckels
Ta n k e n
Zum sicheren Tanken:
F s tellen Sie bitte unbedingt den Motor ab,
F

ö
ffnen Sie die Tankklappe durch Drücken auf das
hintere Teil 1 ,
F

s
tecken Sie den Schlüssel in den Tankverschluss
und drehen Sie ihn nach links 2 ,
Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus. F

z
iehen Sie den Tankverschluss ab und hängen
Sie ihn an dem Haken an der Innenseite der
Tankklappe 3
ein,
F

t
anken Sie nun, aber füllen Sie, wenn Sie
volltanken nach dem dritten automatischen
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach . Dies könnte zu Betriebsstörungen
führen.
Füllen Sie den Tank unbedingt auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Wie bei einem leer gefahrenen Tank (Diesel)
zu ver fahren ist, finden Sie auch im Abschnitt
"Kraftstoffpanne (Diesel)".
Ein Aufkleber an der Innenseite der Tankklappe gibt
an, welchen Kraftstoff sie für Ihren Motor ver wenden
müssen.
Die Nachtankmengen müssen über 5

Liter betragen,
um von der Tankanzeige berücksichtigt zu werden.
9
Praktische Tipps

160
2008_de_Chap09_info-pratiques_ed01-2015

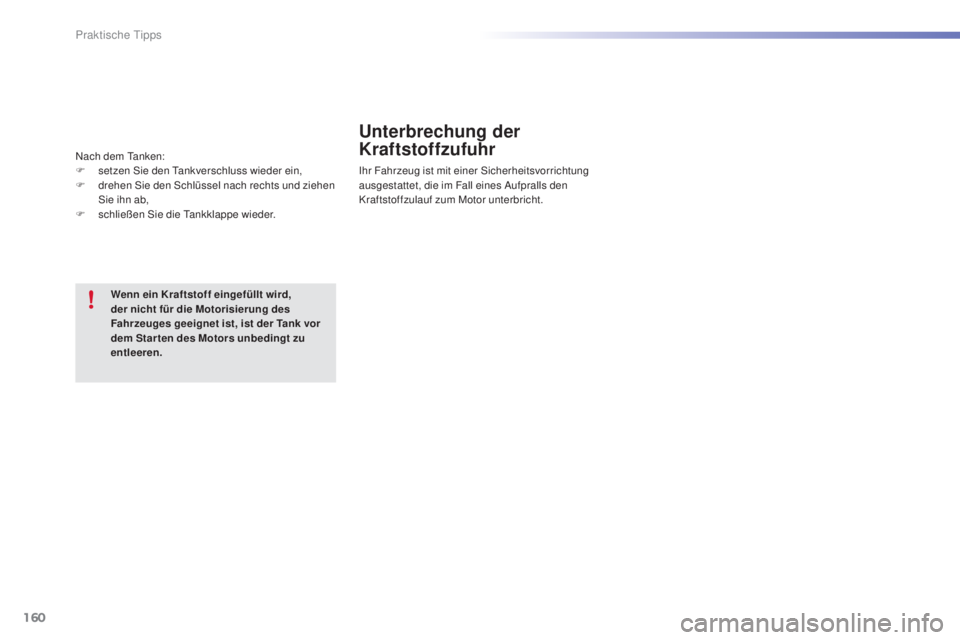

Wenn ein Kraftstoff eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der Tank vor
dem Star ten des Motors unbedingt zu
entleeren.
Unterbrechung der
Kraftstoffzufuhr
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet, die im Fall eines Aufpralls den
Kraftstoffzulauf zum Motor unterbricht.
Nach dem Tanken:
F
s
etzen Sie den Tankverschluss wieder ein,
F
d
rehen Sie den Schlüssel nach rechts und ziehen
Sie ihn ab,
F

s

chließen Sie die Tankklappe wieder.
Praktische Tipps

161
2008_de_Chap09_info-pratiques_ed01-2015

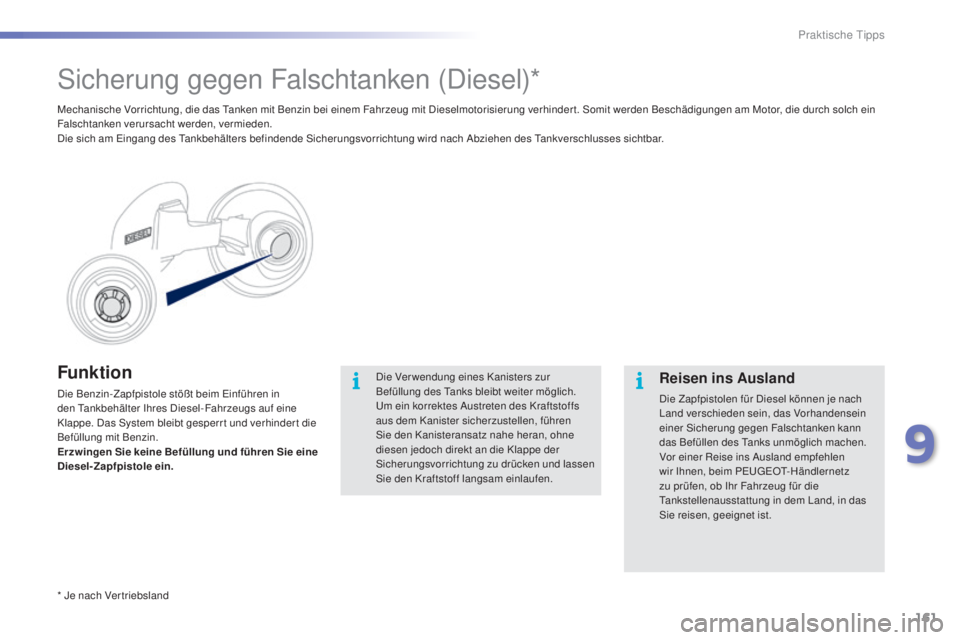

Funktion
Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert die
Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie eine
Diesel-Zapfpistole ein.
Sicherung gegen Falschtanken (Diesel)*
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und lassen
Sie den Kraftstoff langsam einlaufen.Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann
das Befüllen des Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen
wir Ihnen, beim PEUGEOT-Händlernetz
zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das
Sie reisen, geeignet ist.
Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t. Somit werden Beschädigungen am Motor, die durch solch ein
Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des Tankverschlusses sichtbar.
* Je nach Ver triebsland
9
Praktische Tipps

162
2008_de_Chap09_info-pratiques_ed01-2015

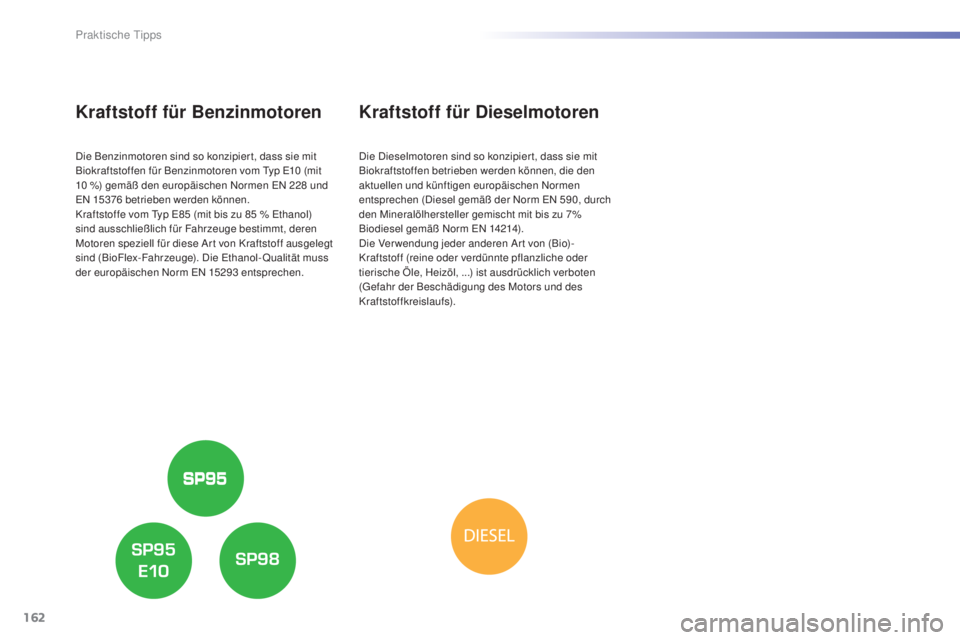

Kraftstoff für Benzinmotoren
Die Benzinmotoren sind so konzipier t, dass sie mit
Biokraftstoffen für Benzinmotoren vom Typ E10 (mit
10
%) gemäß den europäischen Normen EN 228 und
EN 15376


betrieben werden können.
Kraftstoffe vom Typ E85
(mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt, deren
Motoren speziell für diese Ar t von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol-Qualität muss
der europäischen Norm EN 15293


entsprechen.
Kraftstoff für Dieselmotoren
Die Dieselmotoren sind so konzipier t, dass sie mit
Biokraftstoffen betrieben werden können, die den
aktuellen und künftigen europäischen Normen
entsprechen (Diesel gemäß der Norm EN 590, durch
den Mineralölhersteller gemischt mit bis zu 7%
Biodiesel gemäß Norm EN 14214).
Die Ver wendung jeder anderen Ar t von (Bio) -
Kraftstoff (reine oder verdünnte pflanzliche oder
tierische Öle, Heizöl, ...) ist ausdrücklich verboten
(Gefahr der Beschädigung des Motors und des
Kraftstoffkreislaufs).
Praktische Tipps

163
2008_de_Chap09_info-pratiques_ed01-2015

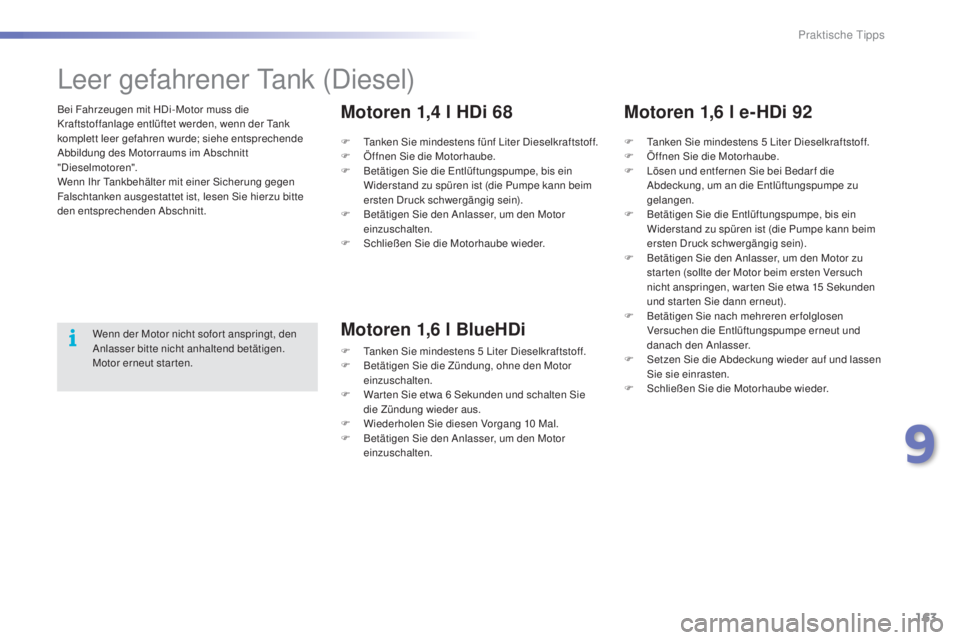

Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde; siehe entsprechende
Abbildung des Motorraums im Abschnitt
"Dieselmotoren".
Wenn Ihr Tankbehälter mit einer Sicherung gegen
Falschtanken ausgestattet ist, lesen Sie hierzu bitte
den entsprechenden Abschnitt.
Leer gefahrener Tank (Diesel)
Wenn der Motor nicht sofor t anspringt, den
Anlasser bitte nicht anhaltend betätigen.
Motor erneut starten.F

T
anken Sie mindestens fünf Liter Dieselkraftstoff.
F
Ö
ffnen Sie die Motorhaube.
F
B
etätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist (die Pumpe kann beim
ersten Druck schwergängig sein).
F
B
etätigen Sie den Anlasser, um den Motor
einzuschalten.
F
S
chließen Sie die Motorhaube wieder.
Motoren 1,4 l HDi 68
F Tanken Sie mindestens 5
Liter Dieselkraftstoff.
F Ö ffnen Sie die Motorhaube.
F

L
ösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F

B
etätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist (die Pumpe kann beim
ersten Druck schwergängig sein).
F

B
etätigen Sie den Anlasser, um den Motor zu
star ten (sollte der Motor beim ersten Versuch
nicht anspringen, war ten Sie etwa 15
Sekunden
und star ten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
danach den Anlasser.
F

S
etzen Sie die Abdeckung wieder auf und lassen
Sie sie einrasten.
F

S
chließen Sie die Motorhaube wieder.
Motoren 1,6 l e-HDi 92
M
otoren 1,6


l BlueHDi
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F B etätigen Sie die Zündung, ohne den Motor
einzuschalten.
F

W
ar ten Sie etwa 6 Sekunden und schalten Sie
die Zündung wieder aus.
F

W
iederholen Sie diesen Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
einzuschalten.
9
Praktische Tipps

164
2008_de_Chap09_info-pratiques_ed01-2015

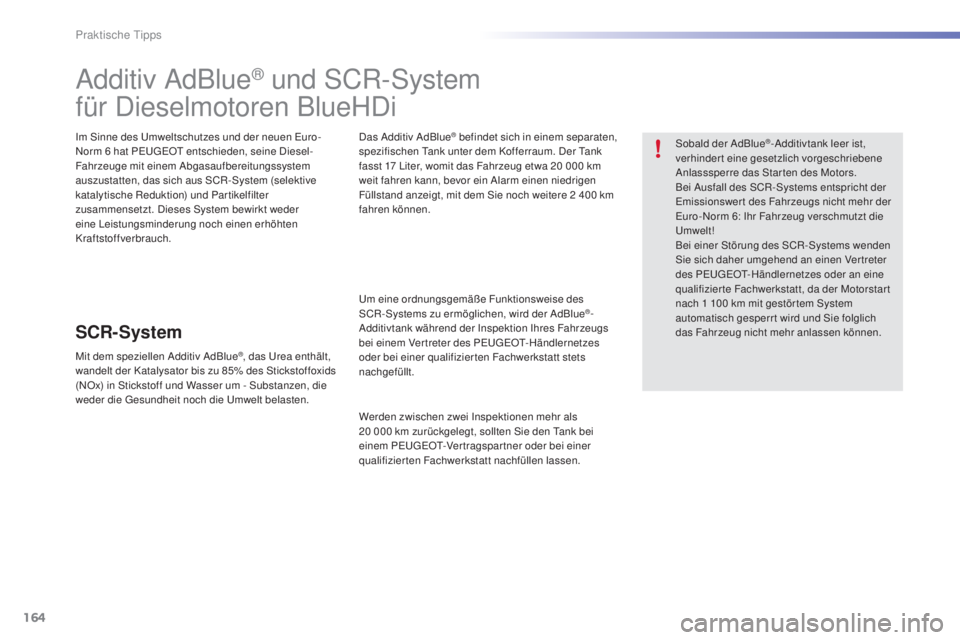

Additiv AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6
hat PEUGEOT entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten. Das Additiv AdBlue
® befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17

Liter, womit das Fahrzeug etwa 20 000 km
weit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2
400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-
Additivtank während der Inspektion Ihres Fahrzeugs
bei einem Vertreter des PEUGEOT-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20

000

km zurückgelegt, sollten Sie den Tank bei
einem PEUGEOT-Ver tragspar tner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen. Sobald der AdBlue
®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!
Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1

100

km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
Praktische Tipps

165
2008_de_Chap09_info-pratiques_ed01-2015

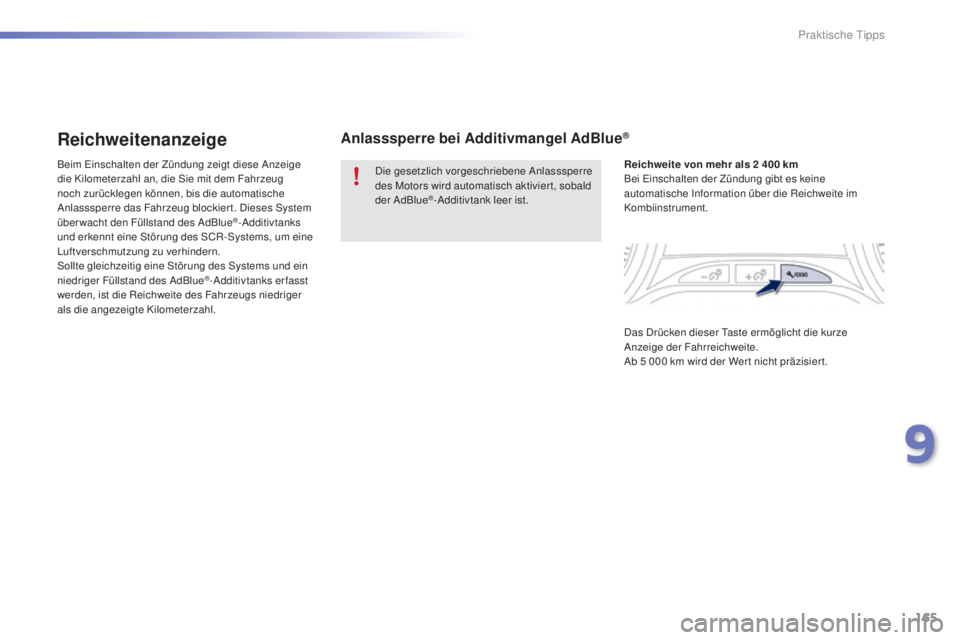

Reichweitenanzeige
Beim Einschalten der Zündung zeigt diese Anzeige
die Kilometerzahl an, die Sie mit dem Fahrzeug
noch zurücklegen können, bis die automatische
Anlasssperre das Fahrzeug blockier t. Dieses System
überwacht den Füllstand des AdBlue
®-Additivtanks
und erkennt eine Störung des SCR-Systems, um eine
Luftverschmutzung zu verhindern.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
®-Additivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
Anlasssperre bei Additivmangel AdBlue®
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Additivtank leer ist. Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5
000 km wird der Wer t nicht präzisier t.
9
Praktische Tipps

166
2008_de_Chap09_info-pratiques_ed01-2015
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv". Reichweite zwischen 600

und 2

400

km
Reichweite zwischen 0 und 600 km
Fahrzeugpanne wegen Additivmangel AdBlue
®
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600
km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30
Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr anlassen. Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8
Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Auffüllen des
Additivs".
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperrt"
wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors.
Praktische Tipps

167
2008_de_Chap09_info-pratiques_ed01-2015
Bei Erfassen einer Störung
Störung des Emissionsschutzsystems SCR
Während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Wurden mehr als 1

100

km nach
der Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperr t in 300
km"), die
die Reichweite des Fahrzeugs in Kilometern oder
Meilen anzeigt, wird eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
9
Praktische Tipps

168
2008_de_Chap09_info-pratiques_ed01-2015
AnlasssperreHaben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs. Gefrieren des Additivs AdBlue®
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt. Das Additiv AdBlue
® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Praktische Tipps
