PEUGEOT 2008 2018 Betriebsanleitungen (in German)

9

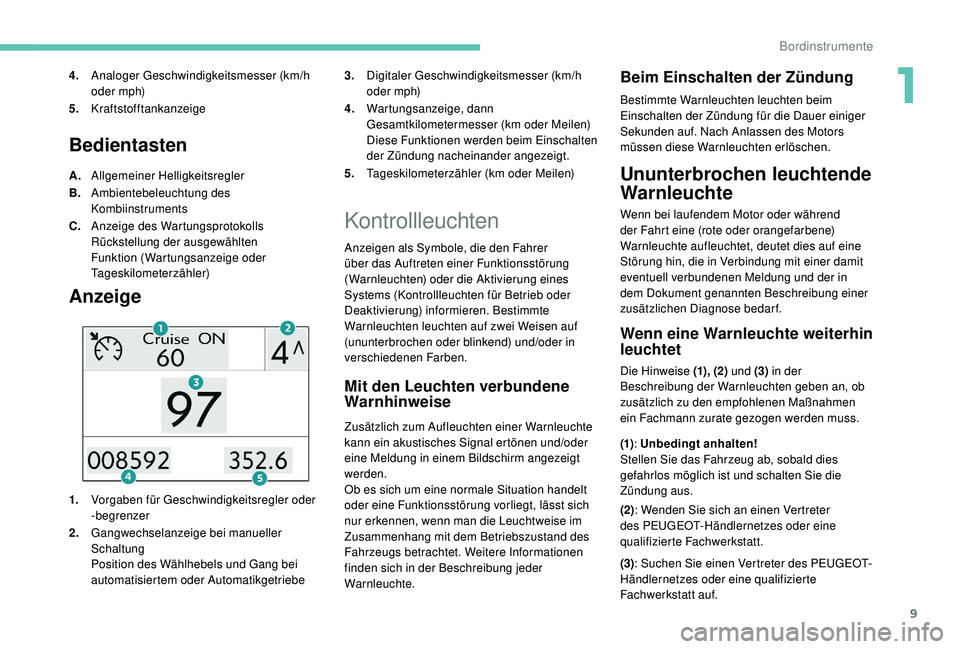

Bedientasten
A.Allgemeiner Helligkeitsregler
B. Ambientebeleuchtung des
Kombiinstruments
C. Anzeige des Wartungsprotokolls
Rückstellung der ausgewählten
Funktion (Wartungsanzeige oder
Tageskilometerzähler)
Anzeige
1.Vorgaben für Geschwindigkeitsregler oder
-begrenzer
2. Gangwechselanzeige bei manueller
Schaltung
Position des Wählhebels und Gang bei
automatisiertem oder Automatikgetriebe 3.
Digitaler Geschwindigkeitsmesser (km/h
oder mph)
4. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Diese Funktionen werden beim Einschalten
der Zündung nacheinander angezeigt.
5. Tageskilometerzähler (km oder Meilen)
4.
Analoger Geschwindigkeitsmesser (km/h
oder mph)
5. Kraftstofftankanzeige
Kontrollleuchten
Mit den Leuchten verbundene
Warnhinweise
Zusätzlich zum Aufleuchten einer Warnleuchte
kann ein akustisches Signal ertönen und/oder
eine Meldung in einem Bildschirm angezeigt
werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen
finden sich in der Beschreibung jeder
Warnleuchte.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden auf. Nach Anlassen des Motors
müssen diese Warnleuchten erlöschen.
Ununterbrochen leuchtende
Warnleuchte
Wenn bei laufendem Motor oder während
der Fahrt eine (rote oder orangefarbene)
Warnleuchte aufleuchtet, deutet dies auf eine
Störung hin, die in Verbindung mit einer damit
eventuell verbundenen Meldung und der in
dem Dokument genannten Beschreibung einer
zusätzlichen Diagnose bedarf.
Wenn eine Warnleuchte weiterhin
leuchtet
Die Hinweise (1), (2) und (3) in der
Beschreibung der Warnleuchten geben an, ob
zusätzlich zu den empfohlenen Maßnahmen
ein Fachmann zurate gezogen werden muss.
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
(2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
(3) : Suchen Sie einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Anzeigen als Symbole, die den Fahrer
über das Auftreten einer Funktionsstörung
(Warnleuchten) oder die Aktivierung eines
Systems (Kontrollleuchten für Betrieb oder
Deaktivierung) informieren. Bestimmte
Warnleuchten leuchten auf zwei Weisen auf
(ununterbrochen oder blinkend) und/oder in
verschiedenen Farben.
1
Bordinstrumente

10

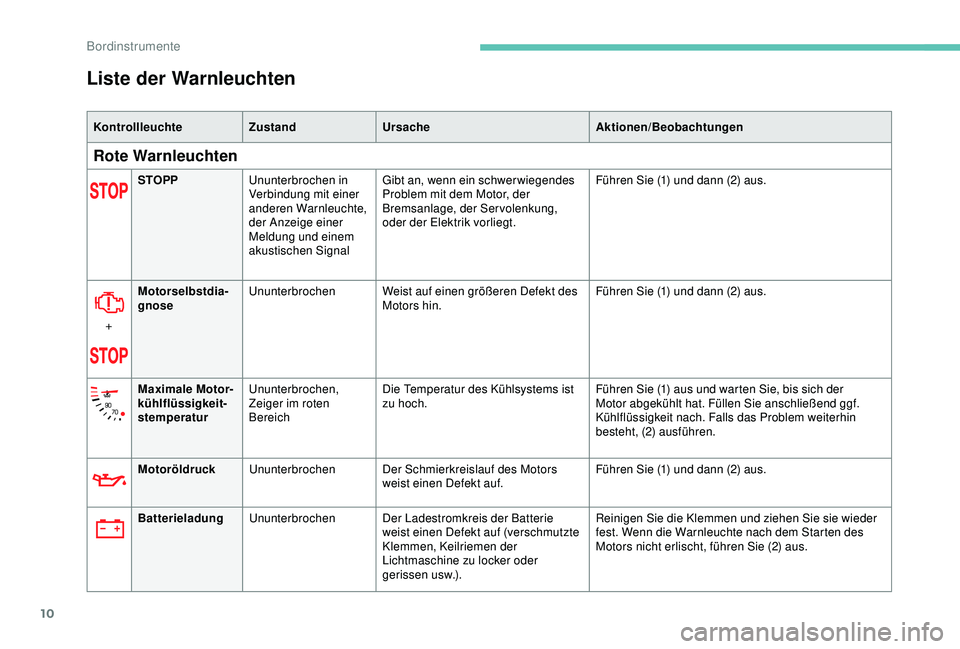

Liste der Warnleuchten
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Rote Warnleuchten
STOPPUnunterbrochen in
Verbindung mit einer
anderen Warnleuchte,
der Anzeige einer
Meldung und einem
akustischen Signal Gibt an, wenn ein schwer wiegendes
Problem mit dem Motor, der
Bremsanlage, der Servolenkung,
oder der Elektrik vorliegt.
Führen Sie (1) und dann (2) aus.
+ Motorselbstdia
-
gnose Ununterbrochen
Weist auf einen größeren Defekt des
Motors hin. Führen Sie (1) und dann (2) aus.
Maximale Motor -
kühlflüssigkeit -
stemperatur Ununterbrochen,
Zeiger im roten
Bereich Die Temperatur des Kühlsystems ist
zu hoch.
Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
Motoröldruck Ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Führen Sie (1) und dann (2) aus.
Batterieladung Ununterbrochen Der Ladestromkreis der Batterie
weist einen Defekt auf (verschmutzte
Klemmen, Keilriemen der
Lichtmaschine zu locker oder
gerissen usw.). Reinigen Sie die Klemmen und ziehen Sie sie wieder
fest. Wenn die Warnleuchte nach dem Starten des
Motors nicht erlischt, führen Sie (2) aus.
Bordinstrumente

11

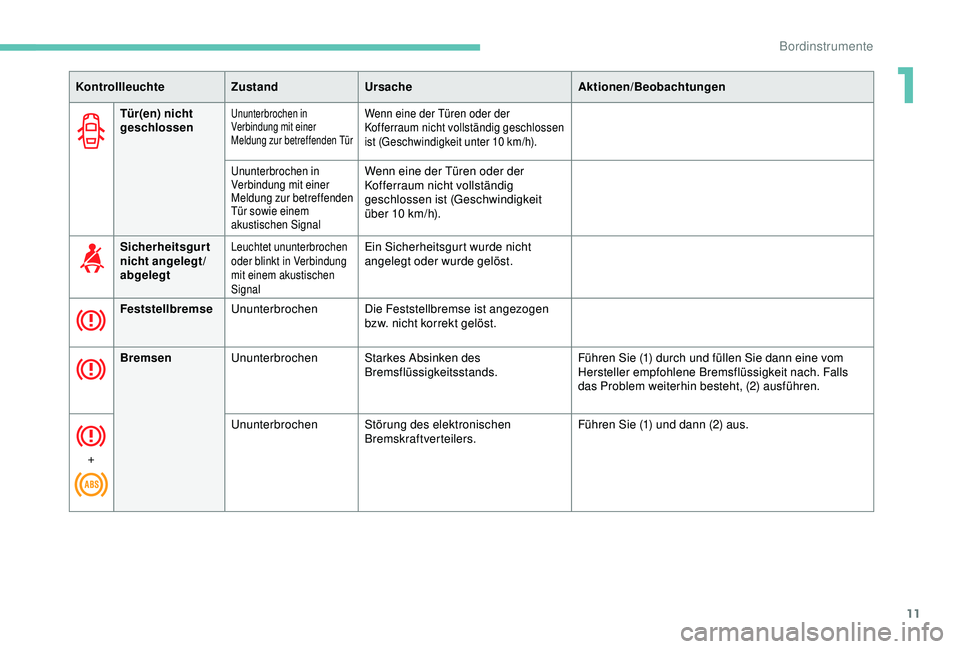

Tür(en) nicht
geschlossenUnunterbrochen in
Verbindung mit einer
Meldung zur betreffenden TürWenn eine der Türen oder der
Kofferraum nicht vollständig geschlossen
ist (Geschwindigkeit unter 10 km/h).
Ununterbrochen in
Verbindung mit einer
Meldung zur betreffenden
Tür sowie einem
akustischen SignalWenn eine der Türen oder der
Kofferraum nicht vollständig
geschlossen ist (Geschwindigkeit
über 10 km/h).
Sicherheitsgurt
nicht angelegt/
abgelegt
Leuchtet ununterbrochen
oder blinkt in Verbindung
mit einem akustischen
SignalEin Sicherheitsgurt wurde nicht
angelegt oder wurde gelöst.
Feststellbremse Ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst.
Bremsen Ununterbrochen Starkes Absinken des
Bremsflüssigkeitsstands. Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls
das Problem weiterhin besteht, (2) ausführen.
+ Ununterbrochen
Störung des elektronischen
Bremskraftverteilers. Führen Sie (1) und dann (2) aus.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
1
Bordinstrumente

12
KontrollleuchteZustandUrsache Aktionen/Beobachtungen

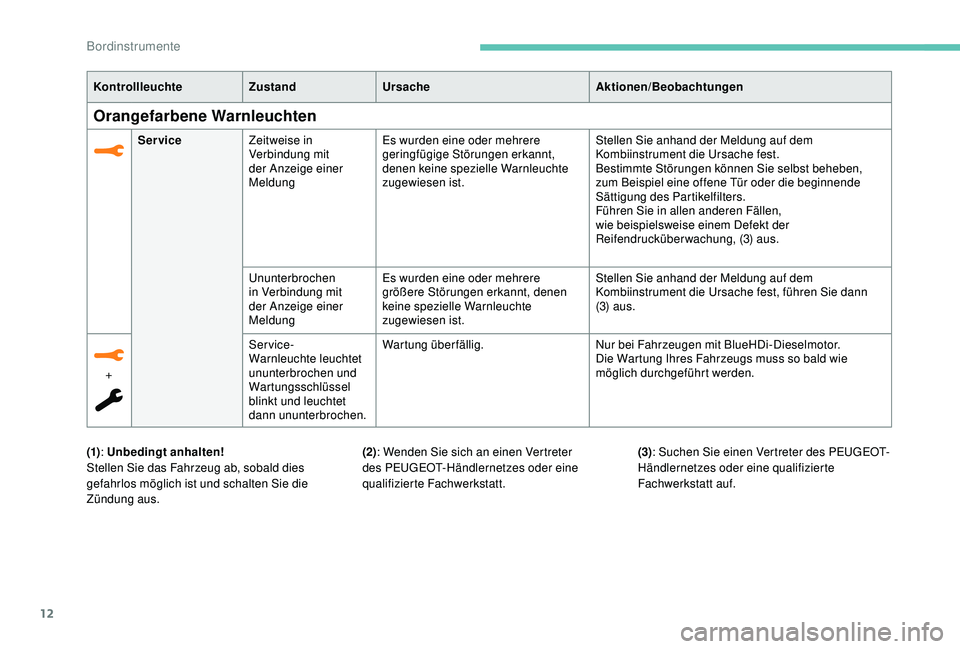

Orangefarbene Warnleuchten
ServiceZeitweise in
Verbindung mit
der Anzeige einer
Meldung Es wurden eine oder mehrere
geringfügige Störungen erkannt,
denen keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.
Bestimmte Störungen können Sie selbst beheben,
zum Beispiel eine offene Tür oder die beginnende
Sättigung des Partikelfilters.
Führen Sie in allen anderen Fällen,
wie beispielsweise einem Defekt der
Reifendrucküberwachung, (3) aus.
Ununterbrochen
in Verbindung mit
der Anzeige einer
Meldung Es wurden eine oder mehrere
größere Störungen erkannt, denen
keine spezielle Warnleuchte
zugewiesen ist. Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest, führen Sie dann
(3) aus.
+ Service-
Warnleuchte leuchtet
ununterbrochen und
Wartungsschlüssel
blinkt und leuchtet
dann ununterbrochen.Wartung überfällig.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus. (2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
(3)
: Suchen Sie einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Bordinstrumente

13
Vorglühen
(Dieselmotor)Zeitweise
eingeschaltet Beim Einschalten der Zündung,
wenn die Wetterbedingungen und die
Motortemperatur dies erforderlich
machen.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor starten.
Wenn der Motor nicht anspringt, schalten Sie die Zündung
aus und wieder ein, warten Sie, bis die Kontrollleuchte
erlischt und versuchen Sie erneut, den Motor zu starten.
Fuß auf der
KupplungUnunterbrochen
STOP & START: der Übergang vom
STOP- in den START-Modus wird
abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist. Treten Sie das Kupplungspedal ganz durch.
Fuß auf der
Bremse Ununterbrochen
Bremspedal nicht getreten oder
unzureichender Druck. Bei einem Fahrzeug mit Automatikgetriebe bei
laufendem Motor und vor Lösen der Feststellbremse,
um die Position P zu verlassen.
Bei einem Fahrzeug mit automatisiertem
Schaltgetriebe und Wählhebel in Position N
, um den
Motor zu starten.
Antiblockiersys -
tem (ABS) Ununterbrochen
Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Dynamisches
Stabilitätspro -
gramm (DSC)/
Antriebs -
schlupfregelung
(ASR) Blinkt
DSC/ASR wird bei Verlust der
Bodenhaftung oder Verlassen der
Fahrspur aktiviert.
Ununterbrochen Störung im DSC-/ASR-System Führen Sie (3) aus.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
Fuß auf der
Bremse Blinkt
Wenn Sie beim automatisierten
Schaltgetriebe das Fahrzeug am
Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.
1
Bordinstrumente

14

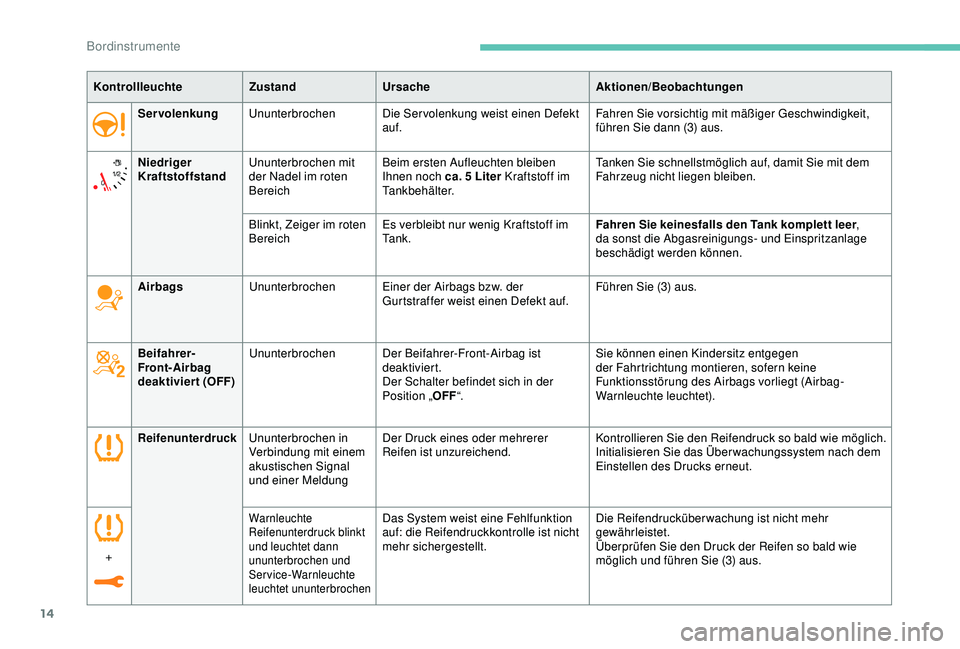

ServolenkungUnunterbrochen Die Servolenkung weist einen Defekt
auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Niedriger
Kraftstoffstand Ununterbrochen mit
der Nadel im roten
Bereich Beim ersten Aufleuchten bleiben
Ihnen noch ca. 5 Liter Kraftstoff im
Tankbehälter. Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Blinkt, Zeiger im roten
Bereich Es verbleibt nur wenig Kraftstoff im
Ta n k . Fahren Sie keinesfalls den Tank komplett leer
,
da sonst die Abgasreinigungs- und Einspritzanlage
beschädigt werden können.
Airbags Ununterbrochen Einer der Airbags bzw. der
Gurtstraffer weist einen Defekt auf. Führen Sie (3) aus.
Beifahrer-
Front-Airbag
deaktiviert (OFF) Ununterbrochen
Der Beifahrer-Front-Airbag ist
deaktiviert.
Der Schalter befindet sich in der
Position „OFF“. Sie können einen Kindersitz entgegen
der Fahrtrichtung montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Warnleuchte leuchtet).
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
ReifenunterdruckUnunterbrochen in
Verbindung mit einem
akustischen Signal
und einer MeldungDer Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie den Reifendruck so bald wie möglich.
Initialisieren Sie das Über wachungssystem nach dem
Einstellen des Drucks erneut.
+
Warnleuchte
Reifenunterdruck blinkt
und leuchtet dann
ununterbrochen und
Service-Warnleuchte
leuchtet ununterbrochenDas System weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt. Die Reifendrucküberwachung ist nicht mehr
gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Bordinstrumente

15

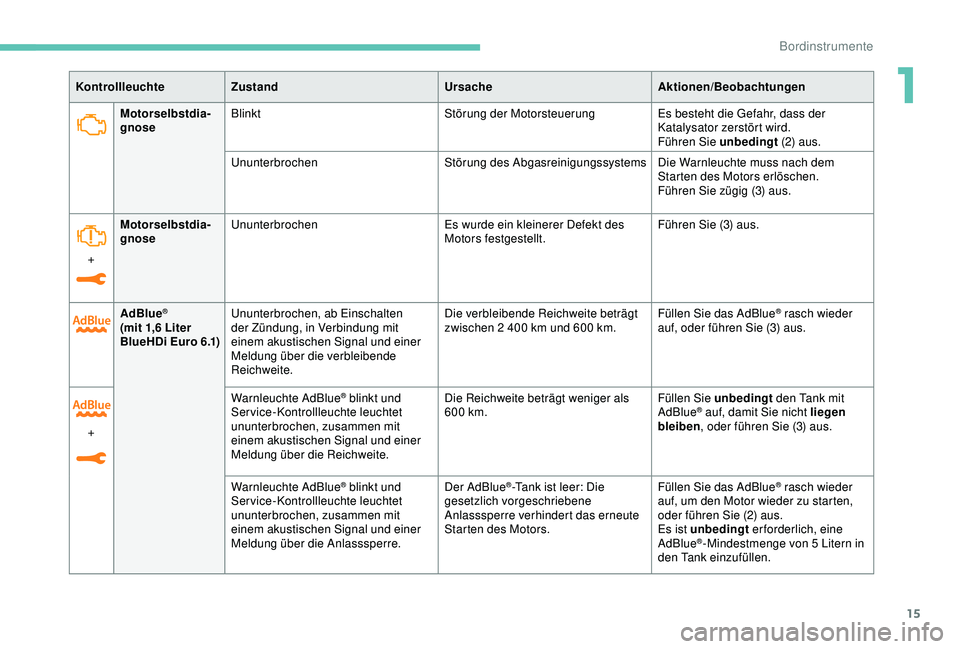

Motorselbstdia-
gnose Blinkt
Störung der MotorsteuerungEs besteht die Gefahr, dass der
Katalysator zerstört wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen Störung des AbgasreinigungssystemsDie Warnleuchte muss nach dem
Starten des Motors erlöschen.
Führen Sie zügig (3) aus.
+ Motorselbstdia
-
gnose Ununterbrochen
Es wurde ein kleinerer Defekt des
Motors festgestellt.Führen Sie (3) aus.
AdBlue
®
(mit 1,6 Liter
BlueHDi Euro 6.1)Ununterbrochen, ab Einschalten
der Zündung, in Verbindung mit
einem akustischen Signal und einer
Meldung über die verbleibende
Reichweite. Die verbleibende Reichweite beträgt
zwischen 2 400 km und 600 km.
Füllen Sie das AdBlue
® rasch wieder
auf, oder führen Sie (3) aus.
+ Warnleuchte AdBlue
® blinkt und
Service-Kontrollleuchte leuchtet
ununterbrochen, zusammen mit
einem akustischen Signal und einer
Meldung über die Reichweite. Die Reichweite beträgt weniger als
600 km.
Füllen Sie unbedingt
den Tank mit
AdBlue® auf, damit Sie nicht liegen
bleiben , oder führen Sie (3) aus.
Warnleuchte AdBlue
® blinkt und
Service-Kontrollleuchte leuchtet
ununterbrochen, zusammen mit
einem akustischen Signal und einer
Meldung über die Anlasssperre. Der AdBlue®-Tank ist leer: Die
gesetzlich vorgeschriebene
Anlasssperre verhindert das erneute
Starten des Motors. Füllen Sie das AdBlue® rasch wieder
auf, um den Motor wieder zu starten,
oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine
AdBlue
®-Mindestmenge von 5 Litern in
den Tank einzufüllen.
Kontrollleuchte
Zustand UrsacheAktionen/Beobachtungen
1
Bordinstrumente

16
AdBlue®
(mit 1,5 Liter
BlueHDi
Euro

6.2) Ca. 30 Sekunden ein, ab Einschalten
der Zündung, in Verbindung mit
einem akustischen Signal und einer
Meldung über die verbleibende
Reichweite. Die verbleibende Reichweite beträgt
zwischen 2 400 km und 800 km.
Füllen Sie AdBlue
® nach.
Ununterbrochen, ab Einschalten
der Zündung, in Verbindung mit
einem akustischen Signal und einer
Meldung über die verbleibende
Reichweite. Die Reichweite beträgt zwischen
100

km und 800 km. Füllen Sie AdBlue
® so schnell wie
möglich wieder auf , oder führen Sie
(3) aus.
Blinkt in Verbindung mit einem
akustischen Signal und einer
Meldung über die Reichweite Die Reichweite beträgt weniger als
10 0 km.
Füllen Sie unbedingt
den Tank mit
AdBlue
® auf, damit Sie nicht liegen
bleiben , oder führen Sie (3) aus.
Blinkt in Verbindung mit einem
akustischen Signal und einer
Meldung, die das Starten untersagt Der AdBlue
®-Tank ist leer:
Die
gesetzlich vorgeschriebene
Anlasssperre verhindert das erneute
Starten des Motors. Füllen Sie AdBlue® rasch wieder auf,
um den Motor wieder zu starten, oder
führen Sie (2) aus.
Es ist unbedingt erforderlich, eine
AdBlue
®-Mindestmenge von 5 Litern in
den Tank einzufüllen.
Kontrollleuchte
Zustand UrsacheAktionen/Beobachtungen
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus. (3)
: Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.

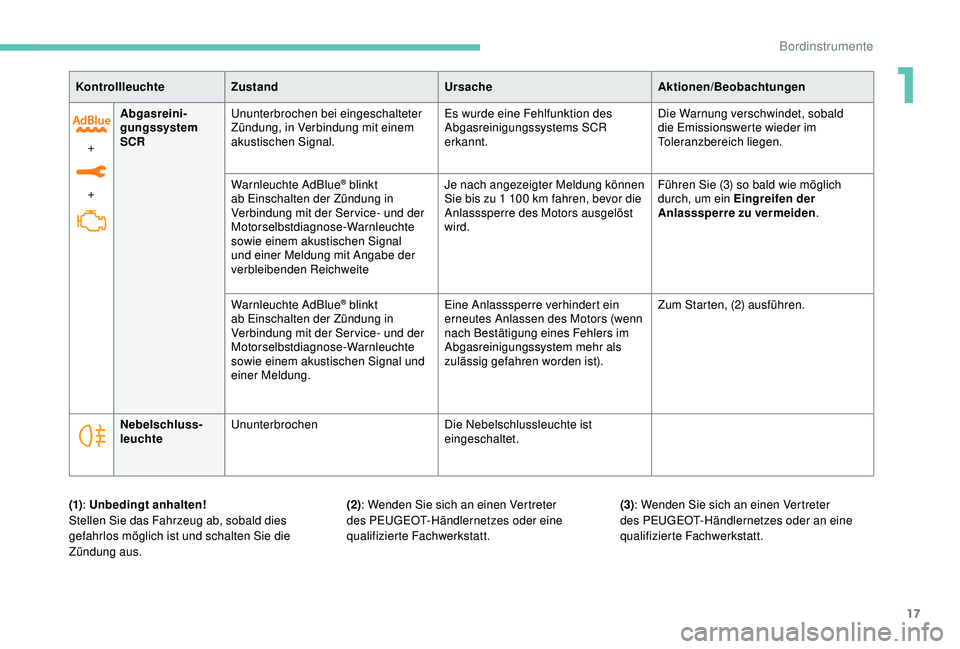

Bordinstrumente

17
+
+Abgasreini
-
gungssystem
SCR Ununterbrochen bei eingeschalteter
Zündung, in Verbindung mit einem
akustischen Signal. Es wurde eine Fehlfunktion des
Abgasreinigungssystems SCR
erkannt.Die Warnung verschwindet, sobald
die Emissionswerte wieder im
Toleranzbereich liegen.
Warnleuchte AdBlue
® blinkt
ab Einschalten der Zündung in
Verbindung mit der Service- und der
Motorselbstdiagnose-Warnleuchte
sowie einem akustischen Signal
und einer Meldung mit Angabe der
verbleibenden Reichweite Je nach angezeigter Meldung können
Sie bis zu 1
100 km fahren, bevor die
Anlasssperre des Motors ausgelöst
wird. Führen Sie (3) so bald wie möglich
durch, um ein Eingreifen der
Anlasssperre zu vermeiden
.
Warnleuchte AdBlue
® blinkt
ab Einschalten der Zündung in
Verbindung mit der Service- und der
Motorselbstdiagnose-Warnleuchte
sowie einem akustischen Signal und
einer Meldung. Eine Anlasssperre verhindert ein
erneutes Anlassen des Motors (wenn
nach Bestätigung eines Fehlers im
Abgasreinigungssystem mehr als
zulässig gefahren worden ist).
Zum Starten, (2) ausführen.
Nebelschluss -
leuchte Ununterbrochen
Die Nebelschlussleuchte ist
eingeschaltet.
Kontrollleuchte
Zustand UrsacheAktionen/Beobachtungen
(1) : Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus. (3)
: Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
(2): Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt.

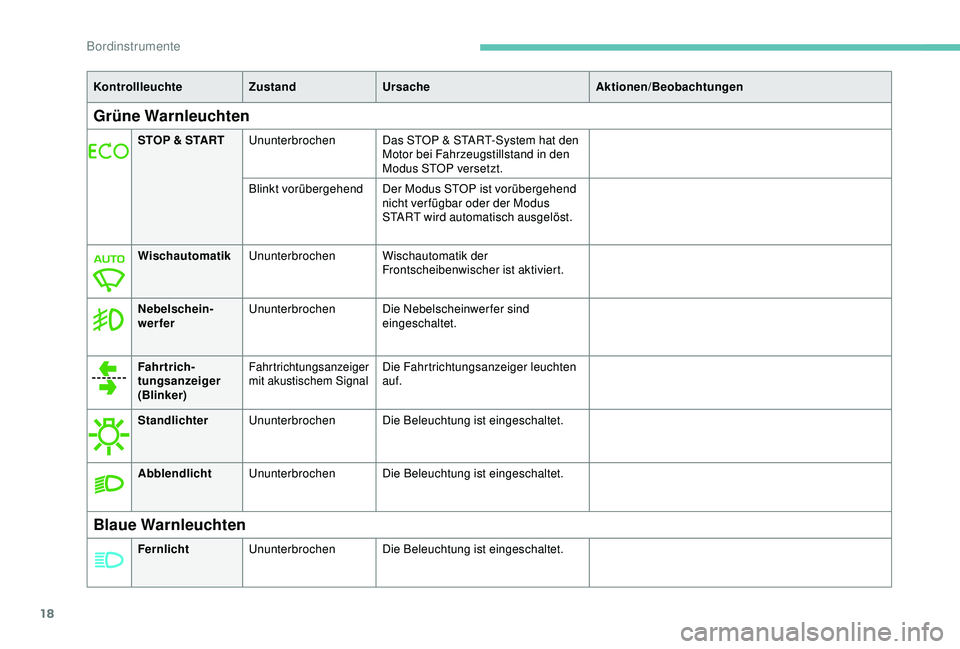

1
Bordinstrumente

18
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Grüne Warnleuchten
STOP & STARTUnunterbrochen Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den
Modus STOP versetzt.
Blinkt vorübergehend Der Modus STOP ist vorübergehend nicht ver fügbar oder der Modus
START wird automatisch ausgelöst.
Wischautomatik Ununterbrochen Wischautomatik der
Frontscheibenwischer ist aktiviert.
Nebelschein -
werfer Ununterbrochen Die Nebelscheinwerfer sind
eingeschaltet.
Fahrtrich -
tungsanzeiger
(Blinker)
Fahrtrichtungsanzeiger
mit akustischem SignalDie Fahrtrichtungsanzeiger leuchten
auf.
Standlichter Ununterbrochen Die Beleuchtung ist eingeschaltet.
Abblendlicht Ununterbrochen Die Beleuchtung ist eingeschaltet.
Blaue Warnleuchten
FernlichtUnunterbrochen Die Beleuchtung ist eingeschaltet.
Bordinstrumente
