PEUGEOT 2008 2018 Instrukcja obsługi (in Polish)

159
F Uruchomić silnik pojazdu z akumulatorem pomocniczym i pozwolić mu pracować
przez kilka minut.
F

W
łączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić
silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną
próbą.
F

P
oczekać, aż silnik powróci do prędkości
obrotowej biegu jałowego, po czym
odłączyć przewody rozruchowe w odwrotnej
kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.
F

P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez 30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania. Pewne funkcje, w tym Stop & Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.

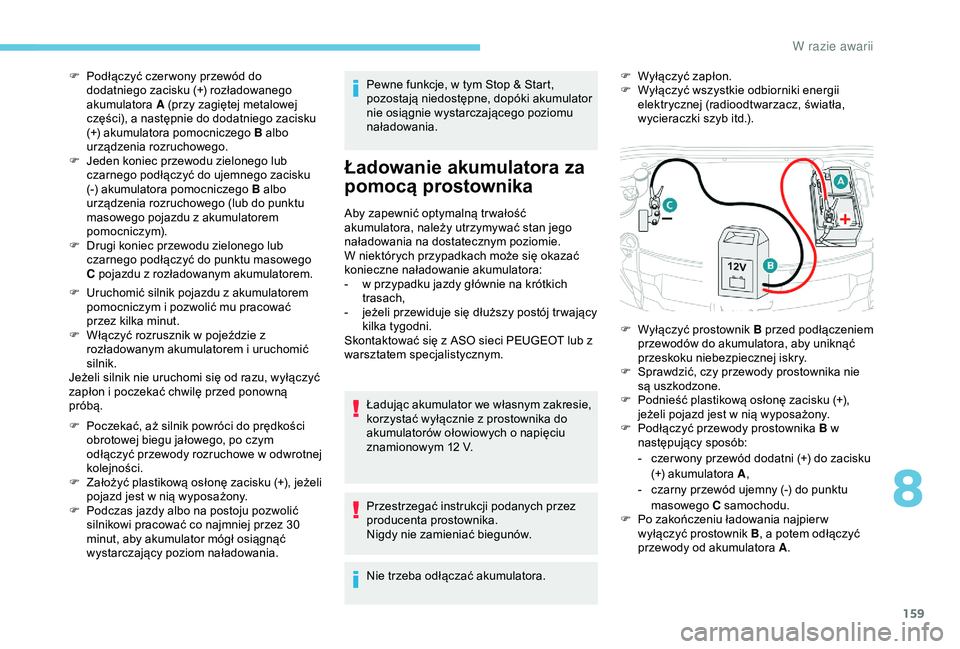

Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać stan jego
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-

w p
rzypadku jazdy głównie na krótkich
trasach,
-

j
eżeli przewiduje się dłuższy postój tr wający
kilka tygodni.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Ładując akumulator we własnym zakresie,
korzystać wyłącznie z prostownika do
akumulatorów ołowiowych o napięciu
znamionowym 12 V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zamieniać biegunów.
Nie trzeba odłączać akumulatora. F

W
yłączyć zapłon.
F
W
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb itd.).
F

P

odłączyć czer wony przewód do
dodatniego zacisku (+) rozładowanego
akumulatora A (przy zagiętej metalowej
części), a następnie do dodatniego zacisku
(+) akumulatora pomocniczego B albo
urządzenia rozruchowego.
F

J

eden koniec przewodu zielonego lub
czarnego podłączyć do ujemnego zacisku
(-) akumulatora pomocniczego B albo
urządzenia rozruchowego (lub do punktu
masowego pojazdu z akumulatorem
pomocniczym).
F

D

rugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego
C pojazdu z rozładowanym akumulatorem.
F

W
yłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby uniknąć
przeskoku niebezpiecznej iskry.
F

S
prawdzić, czy przewody prostownika nie
są uszkodzone.
F

P
odnieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F

P
odłączyć przewody prostownika B w
następujący sposób:
-

c
zer wony przewód dodatni (+) do zacisku
(+) akumulatora A ,
-

c
zarny przewód ujemny (-) do punktu
masowego C samochodu.
F

P
o zakończeniu ładowania najpier w
wyłączyć prostownik B , a potem odłączyć
przewody od akumulatora A .
8
W razie awarii

160
Nigdy nie próbować ładować zamarzniętego
akumulatora – ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym, gdzie
mechanik sprawdzi, czy wewnętrzne
elementy nie są uszkodzone i czy obudowa
nie jest pęknięta, co mogłoby spowodować
ryzyko wycieku toksycznego i korozyjnego
kwasu.
Odłączanie akumulatora
F zamknąć wszystkie elementy (drzwi, bagażnik, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki szyb,
światła itp.),
F

w
yłączyć zapłon i odczekać 4 minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).
Klema z funkcją szybkiego
zdejmowania
Odłączenie zacisku (+)
Obecność tej etykiety wskazuje, że należy
koniecznie używać wyłącznie prostownika 12 V.
Użycie innego urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego z funkcją Stop & Start.
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora w
przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
Podłączenie zacisku (+)
Nie naciskać dźwigni na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
klema jest nieprawidłowa ustawiona;
powtórzyć procedurę.
F

P

odnieść maksymalnie dźwignię A , aby
zwolnić klemę B .
F

Z

djąć klemę B . F

P
odnieść maksymalnie dźwignię A
.
F

Z
ałożyć klemę B na zacisk (+)
.
F

W
cisnąć klemę B do oporu.
F

O
puścić dźwignię A
, aby zablokować
klemę B
.
W razie awarii

161

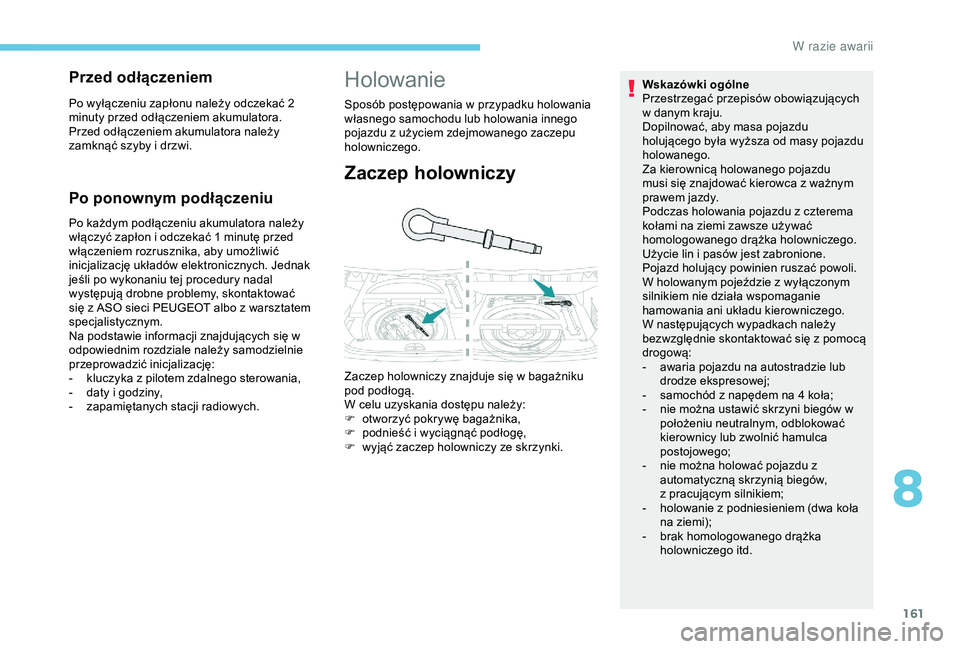

Po ponownym podłączeniu
Po każdym podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę przed
włączeniem rozrusznika, aby umożliwić
inicjalizację układów elektronicznych. Jednak
jeśli po wykonaniu tej procedury nadal
występują drobne problemy, skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Na podstawie informacji znajdujących się w
odpowiednim rozdziale należy samodzielnie
przeprowadzić inicjalizację:
-
k
luczyka z pilotem zdalnego sterowania,
-

d
aty i godziny,
-

z
apamiętanych stacji radiowych.
Holowanie
Sposób postępowania w przypadku holowania
własnego samochodu lub holowania innego
pojazdu z użyciem zdejmowanego zaczepu
holowniczego.
Zaczep holowniczy
Zaczep holowniczy znajduje się w bagażniku
pod podłogą.
W celu uzyskania dostępu należy:
F
o
tworzyć pokrywę bagażnika,
F

p
odnieść i wyciągnąć podłogę,
F

w
yjąć zaczep holowniczy ze skrzynki. Wskazówki ogólne
Przestrzegać przepisów obowiązujących
w danym kraju.
Dopilnować, aby masa pojazdu
holującego była wyższa od masy pojazdu
holowanego.
Za kierownicą holowanego pojazdu
musi się znajdować kierowca z ważnym
prawem jazdy.
Podczas holowania pojazdu z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym
silnikiem nie działa wspomaganie
hamowania ani układu kierowniczego.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:
-
a waria pojazdu na autostradzie lub
drodze ekspresowej;
-

s
amochód z napędem na 4 koła;
-

n
ie można ustawić skrzyni biegów w
położeniu neutralnym, odblokować
kierownicy lub zwolnić hamulca
postojowego;
-

n
ie można holować pojazdu z
automatyczną skrzynią biegów,
z
pracującym silnikiem;
-

h
olowanie z podniesieniem (dwa koła
na ziemi);
-

b
rak homologowanego drążka
holowniczego itd.
Przed odłączeniem
Po wyłączeniu zapłonu należy odczekać 2
minuty przed odłączeniem akumulatora.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
8
W

162
Holowanie własnego
samochodu
F W zderzaku przednim odpiąć osłonę, wsuwając płaski koniec zaczepu
holowniczego w otwór w dolnej części
osłony.
F

W
kręcić zaczep holowniczy do oporu.
F

Z
amocować drążek holowniczy.
F Ustawić dźwignię zmiany biegów w położeniu neutralnym.
N

ieprzestrzeganie tej instrukcji może
doprowadzić do uszkodzenia niektórych
podzespołów (układu hamulcowego,
przeniesienia napędu itp.) i do braku
wspomagania hamowania po ponownym
uruchomieniu samochodu.
F Odblokować kierownicę, obracając kluczyk w stacyjce o jedną pozycję i zwolnić
hamulec postojowy.
F

R
uszyć łagodnie i jechać powoli na krótką
odległość.
Holowanie innego
samochodu
F W zderzaku tylnym wypiąć osłonę, naciskając na jej dolną część.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
amocować drążek holowniczy.
F

R
uszyć łagodnie i jechać powoli na krótką
odległość.
W

163
Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi
przez przepisy europejskie (Dyrektywa
1999/99/WE).
W sprawie dodatkowych informacji prosimy
o kontakt z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym. Podane wartości dmc zespołu pojazdów oraz
obciążenia przyczep są ważne do wysokości
1000 metrów n.p.m. Obciążenie przyczepy
należy zmniejszać o 10% co 1000 metrów
dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
dmc: dopuszczalna masa całkowita
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37 °C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów
obowiązujących w danym kraju). Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2 minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
9
D

164
Silniki i masy przyczep – silniki benzynowe
Silniki1,2 l PureTech
82 1,2 l PureTech
82 S&S 1,2 l PureTech 110 S&S 1,2 l PureTech 110 S&S
Skrzynie biegów BVM
(manualna
5-biegowa) BVM
(manualna
5-biegowa) BVM
(manualna 5-biegowa) E AT 6
(automatyczna 6-biegowa)
Kody KQ5
(EB2F MA) LEJ
(EB2FA MA STT) CQJ
(EB2DT BE STT) CZJ
(EB2DTM BE STT) CQQ
(EB2DT AT6III STT) CZQ
(EB2DTM
AT6III STT)
Typy warianty wersje CUHMZ0
CUHMZ6 CUHMRP/S
CUHNZ6/SCUHNV6/S CUH NZ T/S CUH N V T/S
Pojemność (cm
3) 11 9 911 9 9 11 9 9 11 9 9
Moc maksymalna: norma UE (kW) 6060 81 81
Paliwo Bezołowiowe BezołowioweBezołowioweBezołowiowe
Przyczepa z hamulcem (w granicach dmc
zespołu pojazdów) (kg)
na pochyłości 10 lub 12% 11 0 0
11 0 01270 7501
250450
Przyczepa bez hamulca (kg) 560560 580 450 610450
Maksymalny dopuszczalny nacisk na hak (kg) 515151515151
Dane techniczne

165
Silniki i masy przyczep – silniki benzynowe
Silniki1,2 l PureTech 110
S&S 1,2 l PureTech 130 S&S
1,6 l VTI 115
Skrzynie biegów E AT 6
(automatyczna 6-biegowa) BVM6
(manualna
6-biegowa) BVM6
(manualna
6-biegowa) E AT 6
(automatyczna 6-biegowa)
Kody LGQ
(EB2ADT AT6III STT) CRK
(EB2DTS MCM STT) LHK
(EB2ADTS MB6 STT) EFM
(EC5F AT6III)
Typy warianty wersje CUHNPN/S
CUHNPN/1S
CUHNPN/2S CUHNYM/SCUHNSS/S
CUHNSS/1S
CUHNSS/2S CUNFPT
Pojemność (cm
3) 11 9 911 9 911 9 915 87
Moc maksymalna: norma UE (kW) 8196 96 85
Paliwo BezołowioweBezołowioweBezołowioweBezołowiowe
Przyczepa z hamulcem (w granicach dmc
zespołu pojazdów) (kg)
na pochyłości 10 lub 12% 125 0
1270125 0 1270
Przyczepa bez hamulca (kg) 630580600 570
Maksymalny dopuszczalny nacisk na hak (kg) 51515151
9
Dane techniczne

166
Silniki i masy przyczep – silniki Diesla
Silniki1,5 l BlueHDi
100 S&S 1,5 l BlueHDi
120 S&S 1,6 l BlueHDi
75 1,6 l e- HDi 92 1,6 l BlueHDi 100
Skrzynie biegów BVM6
(manualna
6-biegowa)
E AT 6
(automatyczna 6-biegowa)BVM
(manualna
5-biegowa) BVM
(manualna
5-biegowa) BVM
(manualna 5-biegowa)
Kody MDK
(DV5RD MB6 STT) MBQ
(DV5RCD
AT6III STT) KM5
(DV6FE BE) B FJ
(DV6D BE STT) KE5
(DV6FD BE)
Typy warianty wersje CUYHYS/S
CUYHYS/1S
CUYHYS/2S CUYHXN/S
CUYHXN/1S
CUYHXN/2S CUBHW6
CU9HP0/S CUBHYKCUBHY6
Pojemność (cm
3) 149 9149 915 6 0 15 6 0 15 6 0
Moc maksymalna: norma UE (kW) 7588 5568 70
Paliwo Olej napędowy Olej napędowy Olej napędowy Olej napędowy Olej napędowy
Przyczepa z hamulcem (w granicach dmc
zespołu pojazdów) (kg)
na pochyłości 10 lub 12% 126 0
1270 9401270 8201270
Przyczepa bez hamulca (kg) 640640 610610500 610
Maksymalny dopuszczalny nacisk na hak (kg) 515151515151
Dane techniczne

167
Silniki i masy przyczep – silniki Diesla
Silniki1,6 l BlueHDi 100 S&S1,6 l BlueHDi
100 S&S 1,6 l BlueHDi
116 S&S * 1,6 l BlueHDi
120 S&S
Skrzynie biegów BVM
(manualna 5-biegowa) ETG6
(sterowana
6-biegowa) BVM6
(manualna
6-biegowa) BVM6
(manualna
6-biegowa)
Kody KEJ
(DV6FD BE STT) KES
(DV6FD MCP STT) LAK
(DV6FCD MCM STT) KDK
(DV6FC MCM STT)
Typy warianty wersje CUBHYK /SCUBHY6/SCUBHYM/1PS CUBHXM/SCUBHZM/S
Pojemność (cm
3) 15 6 015 6 015 6 015 6 0
Moc maksymalna: norma UE (kW) 707085 88
Paliwo Olej napędowyOlej napędowy Olej napędowy Olej napędowy
Przyczepa z hamulcem (w granicach dmc
zespołu pojazdów) (kg)
na pochyłości 10 lub 12% 820
1270 107013 0 0 13 0 0
Przyczepa bez hamulca (kg) 500610610620 620
Maksymalny dopuszczalny nacisk na hak (kg) 5151515151
*

T

ylko Belgia.
9
Dane techniczne

168
Wymiary (w mm)
Podane wymiary dotyczą samochodu bez obciążenia.
* Lusterka wsteczne złożone.
Elementy identyfikacyjne
Różne widoczne oznaczenia umożliwiające
identyfikację i lokalizację pojazdu.A. Numer identyfikacyjny pojazdu (VIN)
pod pokr ywą komor y silnika.
Numer jest wygrawerowany na nadwoziu
w pobliżu wspornika amortyzatora.
B. Numer identyfikacyjny pojazdu (VIN)
na desce rozdzielczej.
Ten numer jest zapisany na przyklejonej
etykiecie i jest widoczny przez przednią
szybę.
C. Etykieta producenta.
Ta etykieta samoniszcząca jest
przyklejona na słupku środkowym po
prawej lub lewej stronie.
Dane techniczne
