PEUGEOT 2008 2018 Instrukcja obsługi (in Polish)

19
Wskaźniki
Wskaźnik serwisowy
Wskaźnik ser wisowy jest wyświetlany w
zestawie wskaźników. W zależności od wersji:
-
w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do
następnego przeglądu lub odległość
przejechana od poprzedniego terminu
przeglądu poprzedzona znakiem „-”, Wyświetlana odległość (w kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Kontrolka Stan PrzyczynaDziałania/uwagi
Klucz
serwisowy Świeci przez pewien
czas po włączeniu
zapłonu. Przebieg do
następnego przeglądu
wynosi między
3000
km a 1000 km.
Świeci w sposób
ciągły po włączeniu
zapłonu. Pozostały przebieg
do przeglądu poniżej
1000 km.Jak najszybciej
wykonać przegląd
pojazdu.
+
Symbol
klucza
serwisowego
migaPo włączeniu
zapłonu miga,
a następnie świeci
w
sposób ciągły.
(W wersjach z
silnikiem Diesel
BlueHDi świeci
również kontrolka
serwisowa). Termin przeglądu
został przekroczony.
Możliwie jak
najszybciej wykonać
przegląd pojazdu.
-

k
omunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F

w
yłączyć zapłon;
F

n
acisnąć i przytrzymać przycisk zerowania
licznika przebiegu dziennego;
F

w
łączyć zapłon; wyświetlacz rozpoczyna
odliczanie do tyłu,
F

g
dy wyświetlacz wskazuje „ =0”, zwolnić
przycisk; symbol klucza znika.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i odczekać co najmniej 5 minut,
aby zerowanie zostało zarejestrowane.
1
Przyrządy pokładowe

20
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
serwisową.
F
N
acisnąć przycisk zerowania licznika
dziennego przebiegu.
I

nformacja ser wisowa wyświetla się przez
kilka sekund, a następnie znika.
Wskaźnik temperatury
płynu chłodzącego
Jeżeli przy pracującym silniku wskazówka
znajduje się:
-

w s
trefie A – temperatura jest odpowiednia,
-

w s
trefie B – temperatura płynu
chłodzącego jest zbyt wysoka; włącza
się lampka ostrzegająca o maksymalnej
temperaturze oraz centralna kontrolka
alarmowa STOP, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu w
zestawie wskaźników. Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
F

p
oczekać na ostygnięcie silnika;
F
o
dkręcić lekko korek, aby zmniejszyć
ciśnienie;
F
g
dy ciśnienie spadnie, odkręcić korek;
F
u
zupełnić poziom do oznaczenia „MA X”.
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć. Nie
dolewać powyżej maksymalnego poziomu
(wskazanego na zbiorniku).Poziom oleju
Wskaźnik poziomu oleju (bagnet)
Więcej informacji na temat elementów pod
pokrywą komory silnika i wskaźnika poziomu
oleju zawiera odpowiedni rozdział.
Na wskaźniku znajdują się 2 oznaczenia: -

A
= maksymalny;
nigdy nie
przekraczać tego
poziomu.
-
B
= minimalny:
należy uzupełnić
poziom, wlewając
przez korek wlewu
olej odpowiedni
dla danego silnika.
Kontrola
F Otworzyć i podtrzymać pokrywę komory
silnika przez zamocowanie podpórki.
F

W
yjąć wskaźnik i wytrzeć czystą szmatką.
F

W
łożyć wskaźnik, a następnie wyjąć, aby
sprawdzić poziom zgodnie z oznaczeniem.
F

W
łożyć wskaźnik na miejsce.
Zbyt niski poziom oleju
F Zlokalizować korek zbiornika oleju silnikowego.
F

O
dkręcić korek.
F

W
lać odpowiednią ilość oleju, nie
przekraczając znaku A .
F

Z
akręcić korek.
Przyrządy pokładowe

21
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym w celu kontroli danego
układu. Odczyt poziomu oleju jest
wiarygodny tylko wtedy, gdy samochód
stoi poziomo, a silnik jest wyłączony od
ponad 30 minut. Jakość oleju powinna być
zgodna z zaleceniami podanymi w książce
serwisowej i gwarancyjnej producenta.
Elektroniczny wskaźnik poziomu
oleju silnikowego
Sprawdzenie poziomu następuje w ciągu
kilku sekund po włączeniu stacyjki wraz z
komunikatem na wyświetlaczu lub ekranie
(w zależności od wersji).
Pomiar jest wiarygodny tylko wtedy, gdy
samochód stoi na poziomym podłożu, a silnik
nie pracuje od ponad 30 minut.
Uzupełnianie oleju pomiędzy dwoma
przeglądami (albo wymianami) jest
rzeczą normalną. PEUGEOT zaleca
kontrolowanie i uzupełnienie poziomu
oleju (w razie potrzeby) co 5000 km.
Poziom prawidłowy
Poziom nieprawidłowy
Wskazywany poprzez miganie „ OIL” lub
wyświetlenie komunikatu w zestawie
wskaźników.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Usterka
Sygnalizowana miganiem wskazania „ OIL_ _”
lub wyświetleniem komunikatu w zestawie
wskaźników. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w wersjach Diesel BlueHDi.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400 km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników. Naciśnięcie tego przycisku
umożliwia chwilowe
wyświetlanie zasięgu jazdy.
1
Przyrządy pokładowe

22
Zasięg między 2400 a 800 km (1,5 BlueHDi
E uro 6.2)
Zasięg między 2400 a 600
km (1,6 BlueHDi
E u r o 6 .1) Zasięg między 800 a 100
km (1,5 BlueHDi
Euro 6.2)
Zasięg mniejszy niż 600 km (1,6 BlueHDi
E u r o 6 .1) Zasięg mniejszy niż 100
km (1,5 l BlueHDi
Euro 6.2)
Podczas jazdy sygnał dźwiękowy i komunikat
pojawiają się co 10 km, dopóki poziom w
zbiorniku AdBlue nie zostanie uzupełniony.
Należy koniecznie jak najszybciej uzupełnić
poziom, zanim zbiornik całkowicie się opróżni.
Inaczej nie będzie można ponownie uruchomić
silnika.
Awaria związana z brakiem AdBlue
®
Z chwilą włączenia zapłonu na około 30 s
z apala się ta kontrolka, czemu towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
(„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu. Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(1 sygnał) i wyświetlenie komunikatu (np.
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Podczas jazdy sygnał dźwiękowy i komunikat
pojawiają się co 100 km, dopóki poziom w
zbiorniku nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik zostanie całkowicie
opróżniony. W przeciwnym razie nie będzie
można ponownie uruchomić silnika.
Z chwilą włączenia zapłonu ta kontrolka
miga, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i wyświetlenie komunikatu (np.
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o zasięgu jazdy wyrażonym w
kilometrach albo milach.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i wyświetlenie komunikatu (np. „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego o
zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się
co 300
km, dopóki poziom w zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu. Z chwilą włączenia zapłonu ta kontrolka miga,
czemu towarzyszy włączenie na stałe kontrolki
ser wisowej, sygnał dźwiękowy i wyświetlenie
komunikatu (np. „Dolej AdBlue: rozruch
niemożliwy za x km”) informującego o zasięgu
jazdy wyrażonym w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki poziom AdBlue nie zostanie
uzupełniony. Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Po włączeniu zapłonu miga ta kontrolka, czemu
towarzyszy sygnał dźwiękowy i wyświetlenie
komunikatu „Dolej
AdBlue: rozruch
n i e m o ż l i w y ”.
Przyrządy pokładowe

23
Zbiornik dodatku AdBlue® jest pusty:
przepisowa blokada rozruchu uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przejechaniu
ponad 1100 km po potwierdzeniu usterki
układu oczyszczania spalin SCR.
Należy możliwie najszybciej zlecić
sprawdzenie układu w ASO sieci
PEUGEOT albo w warsztacie
specjalistycznym.
W przypadku w ykr ycia usterki Alarm włącza się podczas jazdy, gdy usterka
zostanie wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna występowania usterki.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki układu
oczyszczania spalin SCR.
Zapalają się te kontrolki, czemu towarzyszy
sygnał dźwiękowy i wyświetlenie komunikatu
„Usterka oczyszczania spalin”. W trakcie fazy dozwolonej jazdy
(między 0
a 1100 km)
Podczas jazdy komunikat jest wyświetlany
co 30 sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu. Blokada rozruchu
Dopuszczalny limit jazdy został przekroczony:
układ blokady rozruchu uniemożliwia
ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie skontaktować się z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50 km z wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlanie komunikatu (np. „Usterka
układu oczyszczania spalin:rozruch niemożliwy
za 300 km”) informującego o zasięgu jazdy
wyrażonym w kilometrach albo milach. Przy każdym włączeniu zapłonu włączają się
te kontrolki i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i wyświetlanie
komunikatu „Usterka układu oczyszczania
spalin: rozruch zabroniony”.
1
Przyrządy pokładowe

24
Zestaw wskaźników LCD
Potencjometr oświetlenia
Układ ręcznej regulacji natężenia oświetlenia
zestawu wskaźników i ekranu dotykowego w
zależności od oświetlenia zewnętrznego.
Przy włączonych światłach nacisnąć przycisk B
w celu zwiększenia natężenia oświetlenia
stanowiska kierowcy i oświetlenia kameralnego
lub przycisk A , aby zmniejszyć natężenie
oświetlenia.
Po ustawieniu żądanego natężenia oświetlenia
zwolnić przycisk.
Matrycowy zestaw wskaźników
Włączanie
F
N acisnąć ten przycisk, aby zmienić
intensywność oświetlenia stanowiska
kierowcy.
F

G
dy tylko oświetlenie osiągnie
odpowiednie natężenie, zwolnić przycisk.
Wyłączanie
Jeżeli oświetlenie jest wyłączone lub w trybie
dziennym (światła dzienne włączone), przycisk
nie reaguje.
Ekran dotykowy
Jasność można regulować osobno w
trybie dziennym (przełącznik świateł
w położeniu „ 0”) i trybie nocnym
(przełącznik świateł w innym położeniu).
F

W m
enu Ustawienia
wybrać „Jasność”.
F

U
stawić jasność, naciskając strzałki lub
przesuwając kursor.
Przyrządy pokładowe

25
Liczniki przebiegu
Licznik przebiegu całkowitego
Układ mierzy całkowitą odległość przejechaną
przez samochód w trakcie jego eksploatacji.
Całkowity przebieg jest wyświetlany w strefie A
wyświetlacza zestawu wskaźników.
Licznik przebiegu
dziennego
Układ mierzy przebytą odległość (np. w ciągu
dnia), liczoną od wyzerowania licznika przez
kierowcę.
Przebieg dzienny wyświetla się w strefie B
wyświetlacza zestawu wskaźników.
Zerowanie licznika przebiegu
dziennego
W trakcie wyświetlanie przebiegu dziennego
nacisnąć ten przycisk na kilka sekund.
Komputer pokładowy
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itp.).
Z matrycowym zestawem
wskaźników
Wyświetlanie danych w zestawie
wskaźników
F Naciskać przycisk usytuowany na końcu przełącznika w ycieraczek szyby , aby
sukcesywnie wyświetlać różne zakładki
komputera pokładowego.
-

Z
akładka informacji chwilowych:
•
za

sięg,
•

c
hwilowe zużycie paliwa,
•

l
icznik czasu działania układu Stop i
Start.
-

Z
akładka danych trasy „ 1”:
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•

p
rzebyty dystans.
-

Z
akładka danych trasy „ 2”:
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•

p
rzebyty dystans.
1
Przyrządy pokładowe

26
Zerowanie trasy
F Po wyświetleniu żądanej trasy nacisnąć przycisk na końcu przełącznika
wycieraczek na ponad dwie sekundy.
Trasy 1 i 2 są niezależne, natomiast mają te
same parametry.
Tr a s a 1 umożliwia na przykład obliczenia
dzienne, a trasa 2 obliczenia miesięczne.
Z ekranem dotykowym
Informacje są dostępne w menu
„ Aplikacje ”.
Wyświetlanie danych na ekranie
dotykow ym
Wyświetlanie stałe:
F
W m enu „Aplikacje ” wybrać „Komputer
pokładowy ”.
F

N
acisnąć jeden z przycisków, aby
wyświetlić żądaną zakładkę.
Wyświetlanie czasowe w specjalnym oknie:
F

N
acisnąć koniec przełącznika wycieraczek,
aby przejść do informacji i wyświetlić
poszczególne zakładki.
Zakładka informacji chwilowych:
-
za

sięg,
-

c
hwilowe zużycie paliwa,
-

l
icznik czasu działania układu Stop & Start.
Zakładka trasy „ 1”:
-

p
rzebyty dystans,
-

ś
rednie zużycie paliwa,
-

ś
rednia prędkość. Zakładka trasy „
2”:
-
p
rzebyty dystans,
-
ś
rednie zużycie paliwa,
-
ś
rednia prędkość.
Zerowanie licznika przebiegu
F Po wyświetleniu żądanej trasy nacisnąć
przycisk na końcu przełącznika
wycieraczek na ponad dwie sekundy.
Trasy „ 1” oraz „ 2” są niezależne i korzysta się z
nich w taki sam sposób.
Trasa „ 1” umożliwia wykonywanie np. obliczeń
dziennych, a trasa „ 2” miesięcznych.
Przyrządy pokładowe

27

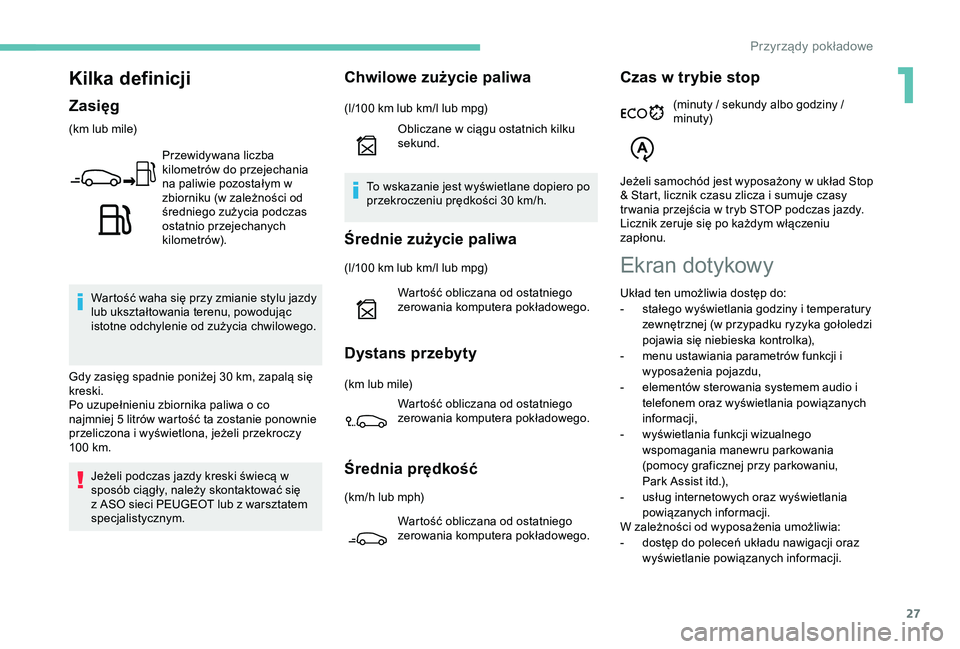

Kilka definicji
Zasięg
(km lub mile)Przewidywana liczba
kilometrów do przejechania
na paliwie pozostałym w
zbiorniku (w zależności od
średniego zużycia podczas
ostatnio przejechanych
kilometrów).
Wartość waha się przy zmianie stylu jazdy
lub ukształtowania terenu, powodując
istotne odchylenie od zużycia chwilowego.
Gdy zasięg spadnie poniżej 30 km, zapalą się
kreski.
Po uzupełnieniu zbiornika paliwa o co
najmniej 5 litrów wartość ta zostanie ponownie
przeliczona i wyświetlona, jeżeli przekroczy
100 km. Jeżeli podczas jazdy kreski świecą w
sposób ciągły, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Chwilowe zużycie paliwa
(l/100 km lub km/l lub mpg)
To wskazanie jest wyświetlane dopiero po
przekroczeniu prędkości 30 km/h. Obliczane w ciągu ostatnich kilku
sekund.
Średnie zużycie paliwa
(l/100 km lub km/l lub mpg)
Wartość obliczana od ostatniego
zerowania komputera pokładowego.
Dystans przebyty
(km lub mile)Wartość obliczana od ostatniego
zerowania komputera pokładowego.
Średnia prędkość
(km/h lub mph)
Wartość obliczana od ostatniego
zerowania komputera pokładowego.
Czas w trybie stop
(minuty / sekundy albo godziny /
minuty)
Jeżeli samochód jest wyposażony w układ Stop
& Start, licznik czasu zlicza i sumuje czasy
tr wania przejścia w tryb STOP podczas jazdy.
Licznik zeruje się po każdym włączeniu
zapłonu.
Ekran dotykowy
Układ ten umożliwia dostęp do:
- s tałego wyświetlania godziny i temperatury
zewnętrznej (w przypadku ryzyka gołoledzi
pojawia się niebieska kontrolka),
-

m
enu ustawiania parametrów funkcji i
wyposażenia pojazdu,
-

e
lementów sterowania systemem audio i
telefonem oraz wyświetlania powiązanych
informacji,
-

w
yświetlania funkcji wizualnego
wspomagania manewru parkowania
(pomocy graficznej przy parkowaniu,
Park
Assist itd.),
-

u
sług internetowych oraz wyświetlania
powiązanych informacji.
W zależności od wyposażenia umożliwia:
-

d
ostęp do poleceń układu nawigacji oraz
wyświetlanie powiązanych informacji.
1
Przyrządy pokładowe

28
Ze względów bezpieczeństwa należy
zatrzymać samochód, żeby wykonać
czynności w ymagające dużej uwagi
kierowcy.
Niektóre funkcje nie są dostępne podczas
j a zd y.
Informacje ogólne
Zalecenia
Ekran ten jest typu pojemnościowego.
Użytkowanie jest możliwe w każdej
temperaturze.
Nie dotykać ekranu dotykowego ostrymi
przedmiotami.
Nie dotykać ekranu dotykowego mokrymi
rękami.
Do czyszczenia ekranu dotykowego używać
czystej, miękkiej ściereczki.
Zasady działania
Nacisnąć przycisk MENU z boku ekranu
dotykowego, aby przejść do menu, a następnie
naciskać przyciski wyświetlone na ekranie
dotykowym.
Niektóre menu mogą wyświetlać się na dwóch
stronach: nacisnąć przycisk „ OPCJE”, aby
przejść do drugiej strony.
Jeżeli przez pewien czas na drugiej
stronie nie są wykonywane żadne
czynności, następuje automatyczny
powrót na pier wszą stronę.
W celu włączenia lub wyłączenia funkcji
wybrać opcję „ OFF” lub „ ON”.
Użyć tego przycisku, aby dostosować
ustawienia funkcji.
Użyć tego przycisku, aby przejść
do informacji uzupełniających
dotyczących funkcji.
Użyć tego przycisku do
zatwierdzenia.
Użyć tego przycisku do powrotu do
poprzedniej strony.
Menu
Nacisnąć ekran dotykowy trzema palcami, aby
wyświetlić menu. Radio Media
Patrz rozdział „ Audio i telematyka”.
Nawigacja on-line
Patrz rozdział „ Audio i telematyka”.
Telefon
Patrz rozdział „ Audio i telematyka”.
Ustawienia
Umożliwia konfigurowanie
wyświetlacza i systemu.
Aplikacje
Bezpośredni dostęp do komputera
pokładowego.
Regulacja głośności/wyłączanie
dźwięku.
Włączenie/wyłączenie radia
Patrz rozdział „ Audio i telematyka”. Jazda lub Samochód
*
Umożliwia włączanie, wyłączanie i
ustawianie parametrów niektórych
funkcji.
*
Z
ależnie od wyposażenia.
Funkcje dostępne w tym menu są zgrupowane
w dwóch zakładkach: „
Ustawienia pojazdu”
oraz „ Funkcje jazdy ”.
Przyrządy pokładowe
