159
F Arranque el motor del vehículo con la batería cargada y manténgalo en
funcionamiento durante unos minutos.
F

A
ccione el motor de arranque del vehículo
averiado y deje el motor en marcha.
Si el motor no arranca inmediatamente, quite
el contacto y espere unos instantes antes de
volver a intentarlo.
F

E
spere a que el motor vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F

V
uelva a colocar la tapa de plástico del
borne (+) si el vehículo dispone de ella.
F

D
eje el motor en marcha, circulando o
parado, durante 30 minutos para que la
batería alcance un nivel de carga suficiente. Algunas funciones como el Stop & Start
no están disponibles si la batería no tiene
un nivel de carga suficiente.

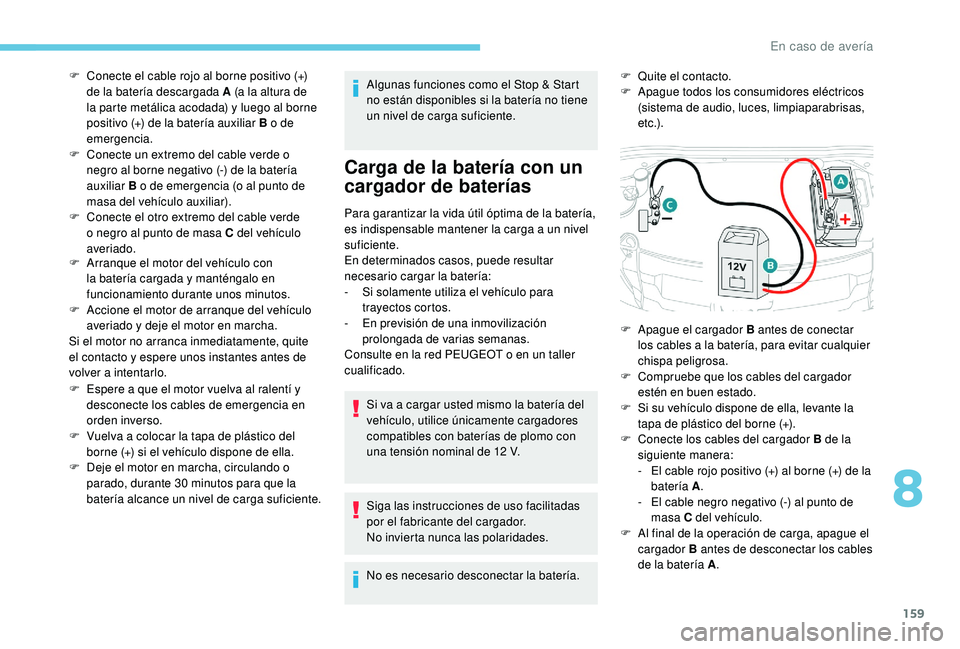

Carga de la batería con un
cargador de baterías
Para garantizar la vida útil óptima de la batería,
es indispensable mantener la carga a un nivel
suficiente.
En determinados casos, puede resultar
necesario cargar la batería:
-

S
i solamente utiliza el vehículo para
trayectos cortos.
-

E
n previsión de una inmovilización
prolongada de varias semanas.
Consulte en la red PEUGEOT o en un taller
cualificado.
Si va a cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con
una tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería. F

Qu
ite el contacto.
F
A
pague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas,
e t c .) .
F

C

onecte el cable rojo al borne positivo (+)
de la batería descargada A (a la altura de
la parte metálica acodada) y luego al borne
positivo (+) de la batería auxiliar B o de
emergencia.
F

C

onecte un extremo del cable verde o
negro al borne negativo (-) de la batería
auxiliar B o de emergencia (o al punto de
masa del vehículo auxiliar).
F
C
onecte el otro extremo del cable verde
o negro al punto de masa C

del vehículo
averiado.
F

A
pague el cargador B antes de conectar
los cables a la batería, para evitar cualquier
chispa peligrosa.
F

C
ompruebe que los cables del cargador
estén en buen estado.
F

S
i su vehículo dispone de ella, levante la
tapa de plástico del borne (+).
F

C
onecte los cables del cargador B de la
siguiente manera:
-

E
l cable rojo positivo (+) al borne (+) de la
batería A .
-

E
l cable negro negativo (-) al punto de
masa C del vehículo.
F

A
l final de la operación de carga, apague el
cargador B antes de desconectar los cables
de la batería A .
8
En caso de avería

160
Jamás intente cargar una batería
congelada, ¡existe riesgo de explosión!
Si la batería está congelada, llévela a la
red PEUGEOT o a un taller cualificado
para su revisión; allí comprobarán que los
componentes internos no hayan resultado
dañados y que el contenedor no esté
fisurado, lo que supondría un riesgo de
fuga de ácido tóxico y corrosivo.

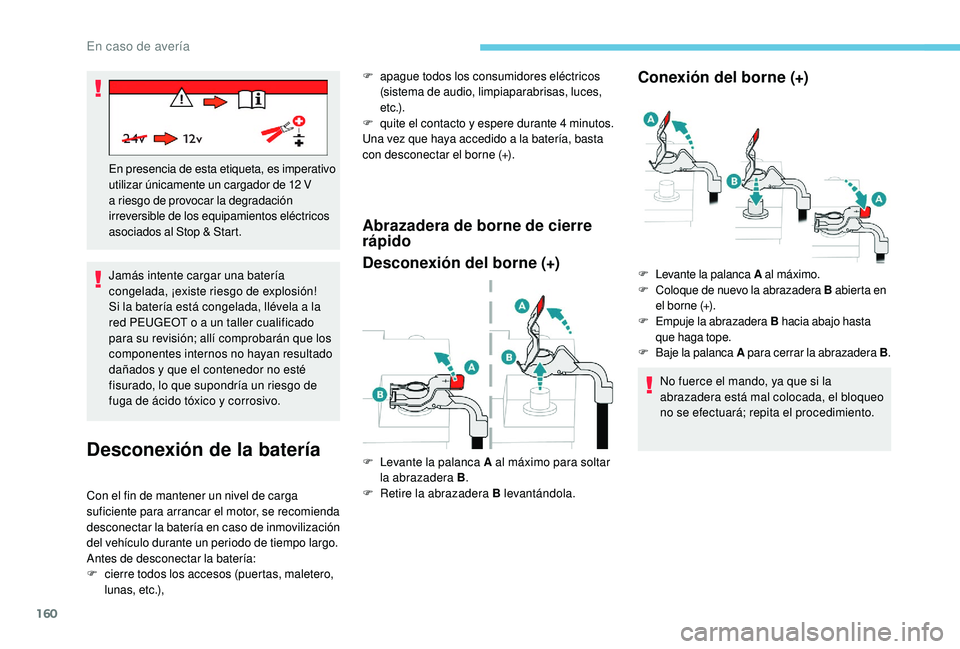

Desconexión de la batería
F apague todos los consumidores eléctricos (sistema de audio, limpiaparabrisas, luces,
e t c .) .
F
q

uite el contacto y espere durante 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de borne de cierre
rápido
Desconexión del borne (+)
En presencia de esta etiqueta, es imperativo
utilizar únicamente un cargador de 12 V
a riesgo de provocar la degradación
irreversible de los equipamientos eléctricos
asociados al Stop & Start.
Con el fin de mantener un nivel de carga
suficiente para arrancar el motor, se recomienda
desconectar la batería en caso de inmovilización
del vehículo durante un periodo de tiempo largo.
Antes de desconectar la batería:
F
c

ierre todos los accesos (puertas, maletero,
lunas, etc.),
Conexión del borne (+)
No fuerce el mando, ya que si la
abrazadera está mal colocada, el bloqueo
no se efectuará; repita el procedimiento.
F

L

evante la palanca A al máximo para soltar
la abrazadera B .
F

R

etire la abrazadera B levantándola.
F Levante la palanca A al máximo.
F C oloque de nuevo la abrazadera B abierta en
el borne (+).
F
E

mpuje la abrazadera B hacia abajo hasta
que haga tope.
F
B

aje la palanca A para cerrar la abrazadera B .
En caso de avería

161
Después de la conexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar, a fin de permitir la iniciación
de los sistemas electrónicos. Si, tras
este procedimiento, subsisten ligeras
perturbaciones, consulte en la red PEUGEOT o
en un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo:
-
l
a llave con mando a distancia,
-

l
a fecha y la hora,
-
l

as emisoras de radio memorizadas.

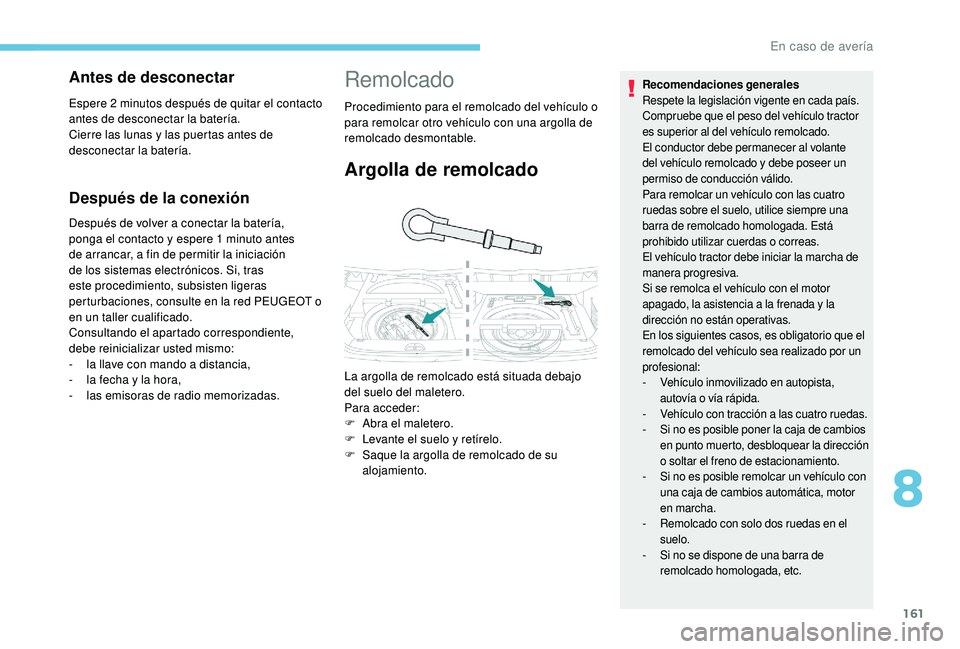

Remolcado
Procedimiento para el remolcado del vehículo o
para remolcar otro vehículo con una argolla de
remolcado desmontable.
Argolla de remolcado
La argolla de remolcado está situada debajo
del suelo del maletero.
Para acceder:
F
A
bra el maletero.
F

L
evante el suelo y retírelo.
F

S
aque la argolla de remolcado de su
alojamiento.
Recomendaciones generales
Respete la legislación vigente en cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
En los siguientes casos, es obligatorio que el
remolcado del vehículo sea realizado por un
profesional:
-

V
ehículo inmovilizado en autopista,
autovía o vía rápida.
-

V
ehículo con tracción a las cuatro ruedas.
-

S
i no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección
o soltar el freno de estacionamiento.
-

S
i no es posible remolcar un vehículo con
una caja de cambios automática, motor
en marcha.
-

R
emolcado con solo dos ruedas en el
suelo.
-

S
i no se dispone de una barra de
remolcado homologada, etc.Antes de desconectar
Espere 2 minutos después de quitar el contacto
antes de desconectar la batería.
Cierre las lunas y las puertas antes de
desconectar la batería.
8
En caso de avería

162

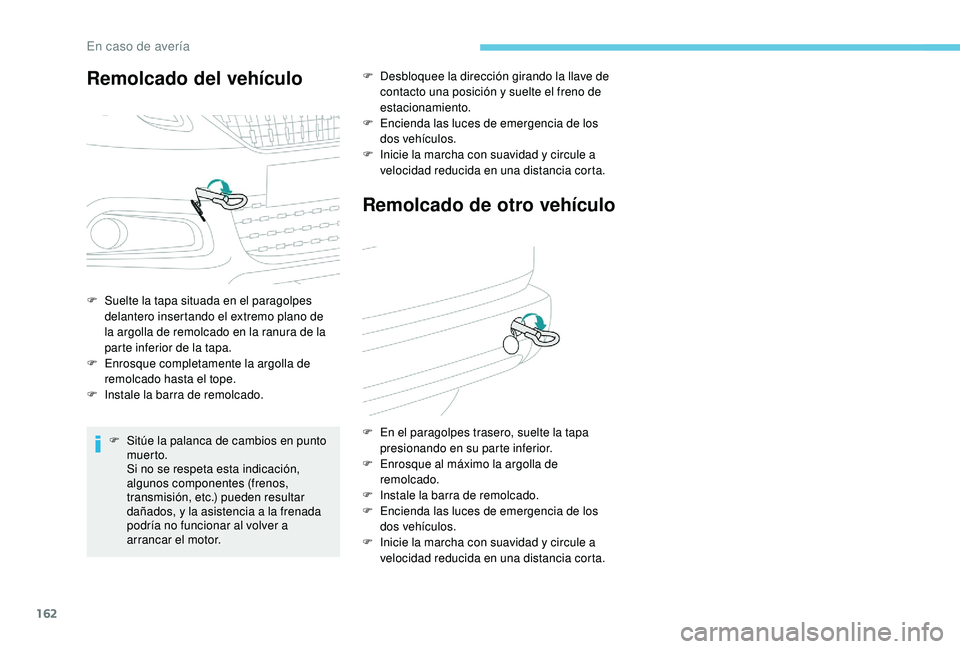

Remolcado del vehículo
F Suelte la tapa situada en el paragolpes delantero insertando el extremo plano de
la argolla de remolcado en la ranura de la
parte inferior de la tapa.
F

E
nrosque completamente la argolla de
remolcado hasta el tope.
F

I
nstale la barra de remolcado.F

S
itúe la palanca de cambios en punto
muer to.
Si no se respeta esta indicación,
algunos componentes (frenos,
transmisión, etc.) pueden resultar
dañados, y la asistencia a la frenada
podría no funcionar al volver a
arrancar el motor. F

D
esbloquee la dirección girando la llave de
contacto una posición y suelte el freno de
estacionamiento.
F
E
ncienda las luces de emergencia de los
dos vehículos.
F
I
nicie la marcha con suavidad y circule a
velocidad reducida en una distancia corta.
Remolcado de otro vehículo
F En el paragolpes trasero, suelte la tapa presionando en su parte inferior.
F

E
nrosque al máximo la argolla de
remolcado.
F

I
nstale la barra de remolcado.
F

E
ncienda las luces de emergencia de los
dos vehículos.
F

I
nicie la marcha con suavidad y circule a
velocidad reducida en una distancia corta.
En caso de avería

163
Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en
la documentación de ventas.La potencia máxima corresponde al valor
homologado en el banco motor, según las
condiciones definidas por la reglamentación
europea (Directiva 1999/99/CE).
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
Masas y cargas
remolcables
Los valores de masas y cargas remolcables
máximos asociados a su vehículo se
indican en el permiso de circulación y en la
documentación comercial.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para más información, consulte en la red
PEUGEOT o en un taller cualificado. Los valores de MMA del conjunto y de cargas
remolcables indicados son válidos para una
altitud máxima de 1000 metros. La carga
máxima remolcable debe reducirse un 10
%
por cada 1000 metros de altitud.
La masa máxima autorizada en la lanza
corresponde a la masa permitida en el
enganche de remolque.
MMA: Masa máxima autorizada.
Una temperatura exterior elevada
podría provocar una disminución de la
capacidad del vehículo para proteger el
motor. Cuando la temperatura exterior
sea superior a 37 °C, limite la masa
remolcada.
El remolcado con un vehículo tractor poco
cargado puede afectar negativamente al
agarre a la calzada.
Al arrastrar un remolque, la distancia de
frenada aumenta.
Cuando lleve remolque, no supere nunca
los 100 km/h (respete la legislación local
v i g e nte). Cuando la temperatura exterior es elevada,
se recomienda dejar el motor funcionando
entre 1 y 2 minutos después de detener el
vehículo para facilitar su refrigeración.
9
Características técnicas

164

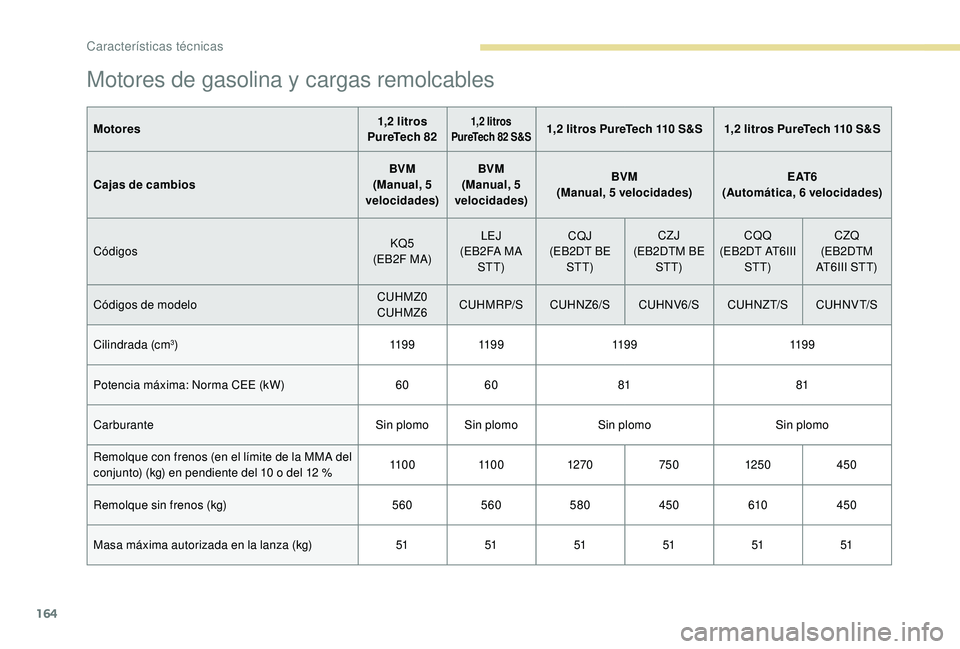

Motores de gasolina y cargas remolcables
Motores1,2 litros
PureTech 821,2 litros
PureTech 82 S&S1,2 litros PureTech 110 S&S 1,2 litros PureTech 110 S&S
Cajas de cambios BVM
(Manual, 5
velocidades) BVM
(Manual, 5
velocidades) BVM
(Manual, 5 velocidades) E AT 6
(Automática, 6 velocidades)
Códigos KQ5
(EB2F MA) LEJ
(EB2FA MA STT) CQJ
(EB2DT BE STT) CZJ
(EB2DTM BE STT) CQQ
(EB2DT AT6III STT) CZQ
(EB2DTM
AT6III STT)
Códigos de modelo CUHMZ0
CUHMZ6 CUHMRP/S
CUHNZ6/SCUHNV6/S CUH NZ T/S CUH N V T/S
Cilindrada (cm
3) 11 9 911 9 9 11 9 9 11 9 9
Potencia máxima: Norma CEE (kW) 6060 81 81
Carburante Sin plomo Sin plomoSin plomoSin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg) en pendiente del 10 o del 12
%11 0 0
11 0 01270 750125 0 450
Remolque sin frenos (kg) 560560 580 450 610450
Masa máxima autorizada en la lanza (kg) 515151515151
Características técnicas

165

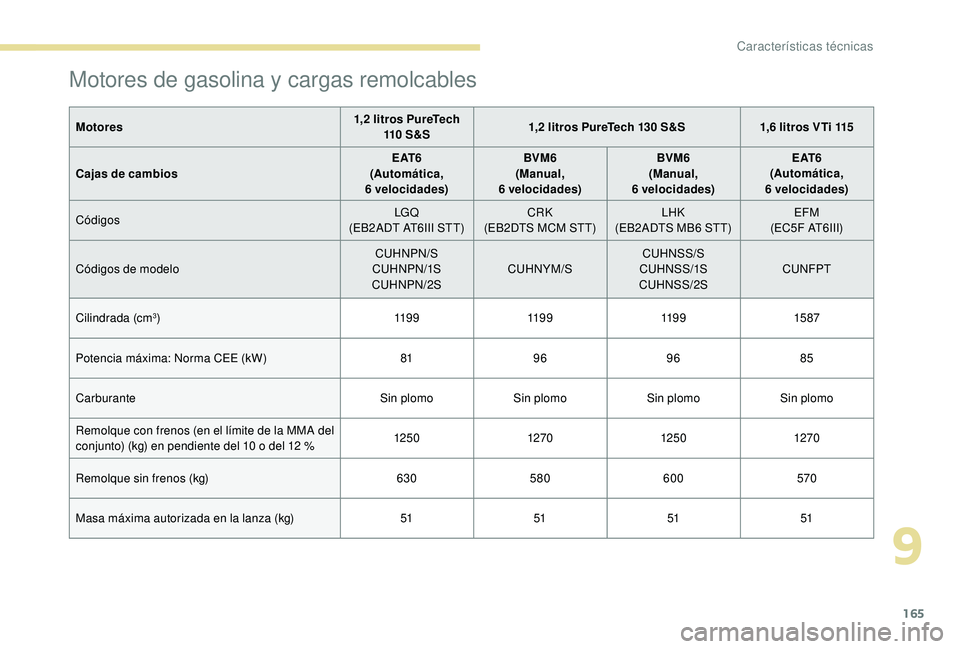

Motores de gasolina y cargas remolcables
Motores1,2 litros PureTech
110 S & S 1,2 litros PureTech 130 S&S
1,6 litros VTi 115
Cajas de cambios E AT 6
(Automática,
6


velocidades)BVM6
(Manual,
6


velocidades)BVM6
(Manual,
6


velocidades)E AT 6
(Automática,
6


velocidades)
Códigos LGQ
(EB2ADT AT6III STT) CRK
(EB2DTS MCM STT) LHK
(EB2ADTS MB6 STT) EFM
(EC5F AT6III)
Códigos de modelo CUHNPN/S
CUHNPN/1S
CUHNPN/2S CUHNYM/SCUHNSS/S
CUHNSS/1S
CUHNSS/2S CUNFPT
Cilindrada (cm
3) 11 9 911 9 911 9 915 87
Potencia máxima: Norma CEE (kW) 8196 96 85
Carburante Sin plomoSin plomoSin plomoSin plomo
Remolque con frenos (en el límite de la MMA del
conjunto) (kg) en pendiente del 10 o del 12
%125 0
1270125 0 1270
Remolque sin frenos (kg) 630580600 570
Masa máxima autorizada en la lanza (kg) 51515151
9
Características técnicas

166

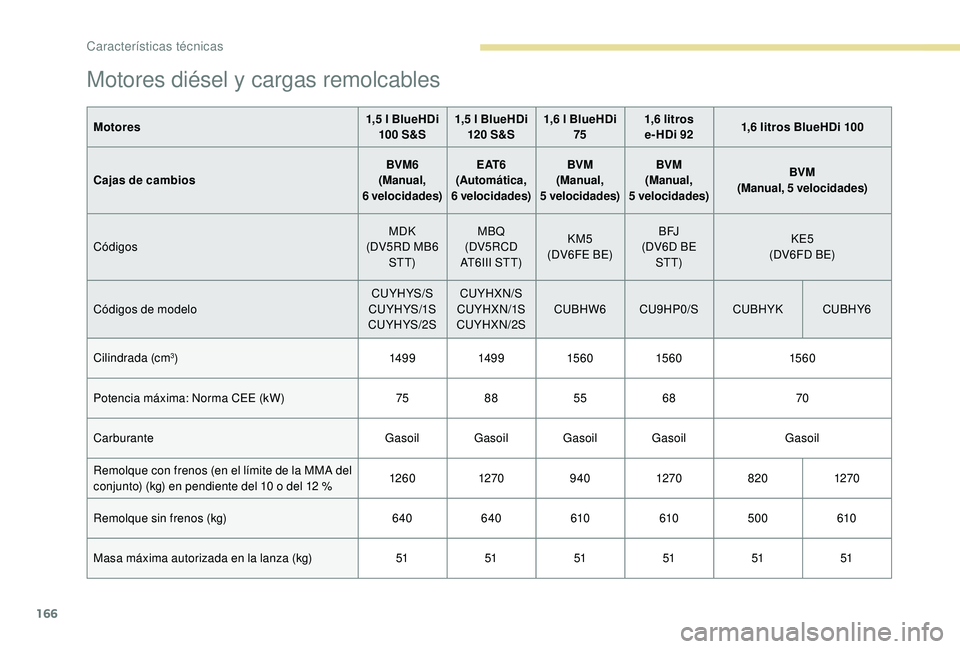

Motores diésel y cargas remolcables
Motores1,5 l BlueHDi
100 S&S 1,5 l BlueHDi
120 S&S 1,6 l BlueHDi
75 1,6 litros
e-HDi 92 1,6 litros BlueHDi 100
Cajas de cambios BVM6
(Manual,
6 velocidades) E AT 6
(Automática,
6 velocidades) BVM
(Manual,
5 velocidades) BVM
(Manual,
5 velocidades) BVM
(Manual, 5 velocidades)
Códigos MDK
(DV5RD MB6 STT) MBQ
(DV5RCD
AT6III STT) KM5
(DV6FE BE) B FJ
(DV6D BE STT) KE5
(DV6FD BE)
Códigos de modelo CUYHYS/S
CUYHYS/1S
CUYHYS/2S CUYHXN/S
CUYHXN/1S
CUYHXN/2S CUBHW6
CU9HP0/S CUBHYKCUBHY6
Cilindrada (cm
3) 149 9149 915 6 0 15 6 0 15 6 0
Potencia máxima: Norma CEE (kW) 7588 5568 70
Carburante Gasoil Gasoil Gasoil Gasoil Gasoil
Remolque con frenos (en el límite de la MMA del
conjunto) (kg) en pendiente del 10 o del 12
%126 0
1270 9401270 8201270
Remolque sin frenos (kg) 640640 610610500 610
Masa máxima autorizada en la lanza (kg) 515151515151
Características técnicas

167

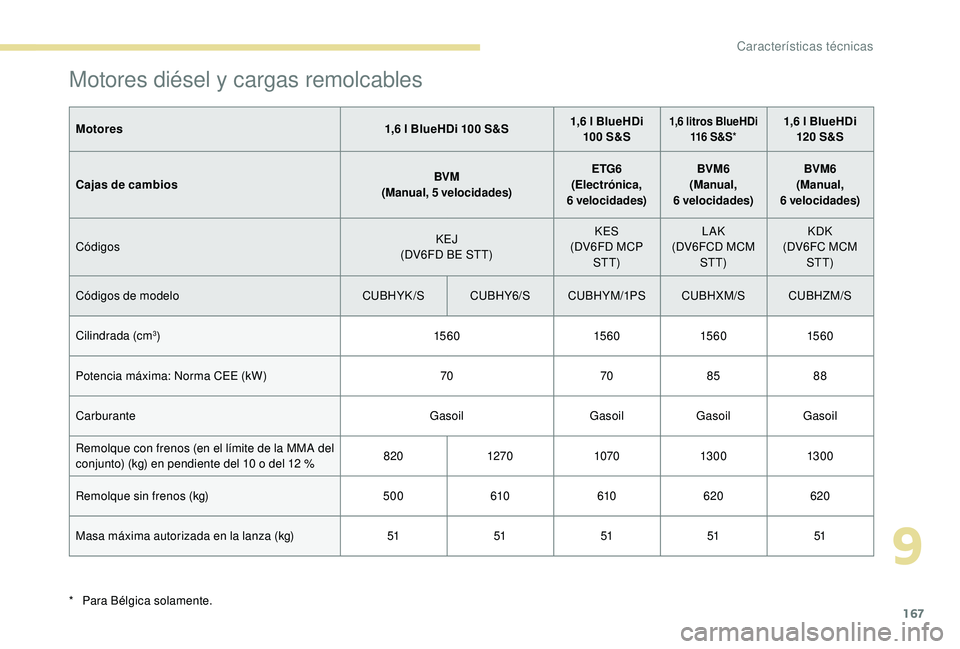

Motores diésel y cargas remolcables
Motores1,6 l BlueHDi 100 S&S1,6 l BlueHDi
100 S&S1,6 litros BlueHDi 116 S & S *1,6 l BlueHDi
120 S&S
Cajas de cambios BVM
(Manual, 5 velocidades) ETG6
(Electrónica,
6 velocidades) BVM6
(Manual,
6 velocidades) BVM6
(Manual,
6 velocidades)
Códigos KEJ
(DV6FD BE STT) KES
(DV6FD MCP STT) LAK
(DV6FCD MCM STT) KDK
(DV6FC MCM STT)
Códigos de modelo CUBHYK /SCUBHY6/SCUBHYM/1PS CUBHXM/SCUBHZM/S
Cilindrada (cm
3) 15 6 015 6 015 6 015 6 0
Potencia máxima: Norma CEE (kW) 707085 88
Carburante GasoilGasoilGasoilGasoil
Remolque con frenos (en el límite de la MMA del
conjunto) (kg) en pendiente del 10 o del 12
%820
1270 107013 0 0 13 0 0
Remolque sin frenos (kg) 500610610620 620
Masa máxima autorizada en la lanza (kg) 5151515151
*
P

ara Bélgica solamente.
9
Características técnicas

168

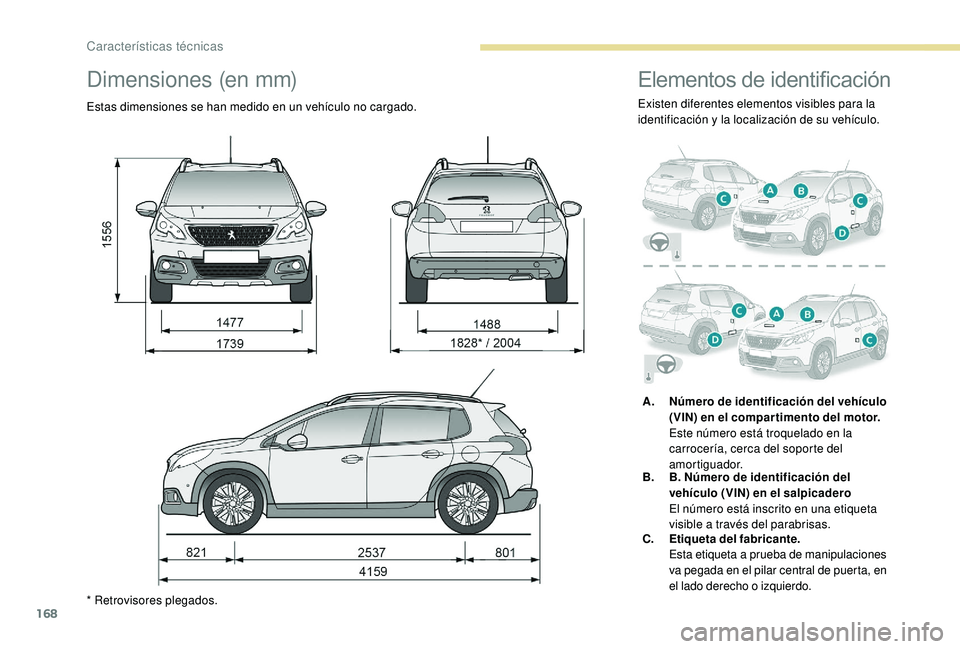

Dimensiones (en mm)
Estas dimensiones se han medido en un vehículo no cargado.
* Retrovisores plegados.
Elementos de identificación
Existen diferentes elementos visibles para la
identificación y la localización de su vehículo.A. Número de identificación del vehículo
(VIN) en el compartimento del motor.
Este número está troquelado en la
carrocería, cerca del soporte del
amortiguador.
B. B. Número de identificación del
vehículo (VIN) en el salpicadero
El número está inscrito en una etiqueta
visible a través del parabrisas.
C. Etiqueta del fabricante.
Esta etiqueta a prueba de manipulaciones
va pegada en el pilar central de puerta, en
el lado derecho o izquierdo.
Características técnicas
