PEUGEOT 2008 2021 Betriebsanleitungen (in German)

149
Praktische Tipps
7Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.
Schnellladung, Modus 3
Schnellladestation (Wallbox)
(Schnellladung - Einphasenwechselstrom oder Drehstrom (AC))


Modus 3 mit einer Schnellladestation (Wallbox) (je nach Version): 32 A maximaler Ladestrom
Ladekabel, Modus 3 (AC)


Schnellladestation (Wallbox) Zerlegen oder modifizieren Sie die Ladestation
nicht. Es besteht Stromschlaggefahr und/oder
Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch des Herstellers der Ladestation.
Schnellladen, Modus 4
Öffentliche Schnellladestation
(Ultraschnellladung - Gleichstrom (DC))


Ladekabel, Modus 4 (DC)
(in der öffentlichen Schnellladestation integriert)


Verwenden Sie nur öffentliche Schnellladestationen, bei denen die Länge des Ladekabels 30 Meter nicht
überschreitet.
Aufladen der Antriebsbatterie
(Electric)
Schließen Sie das Fahrzeug an das Hausnetz (zum
Aufladen am Hausanschluss oder Schnellladung)
oder an eine öffentliche Schnellladestation
(Ultraschnellladung) an.
Um das Fahrzeug vollständig aufzuladen, verfahren
Sie entsprechend dem gewünschten Ladevorgang
ohne Unterbrechung, bis der Ladevorgang automatisch
endet. Der Ladevorgang kann sofort oder mit
Verzögerung ausgeführt werden (außer bei einer
öffentlichen Schnellladestation, Modus 4).
Das Aufladen am Hausanschluss oder die
Schnellladung kann durch Entriegelung des Fahrzeugs
und Entfernen des Ladesteckers jederzeit unterbrochen
werden. Informationen zur Ultraschnellladung finden
Sie an der öffentlichen Schnellladestation.
Weitere Informationen zu den Ladeanzeigen auf dem
Kombiinstrument und dem Touchscreen finden Sie
im entsprechenden Abschnitt.
Der Fortschritt des Ladevorgangs kann auch
über die App MYPEUGEOT APP überwacht
werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.

150
Praktische Tipps
Ultraschnellladung
Vor dem Aufladen
Stellen Sie sicher, dass die öffentliche
Schnellladestation und das Kabel mit dem Fahrzeug
kompatibel sind.
Bei Außentemperaturen unter:
– 0 °C kann der Ladevorgang länger dauern.
– -20°C ist das Aufladen noch möglich, der
Ladevorgang kann jedoch erheblich länger dauern
(die Batterie muss zunächst aufwärmen).
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Verbindung
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet, andernfalls ist
das Aufladen nicht möglich.
► Öffnen Sie die Ladeklappe durch Drücken
des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Aufladen am Hausanschluss, Modus 2

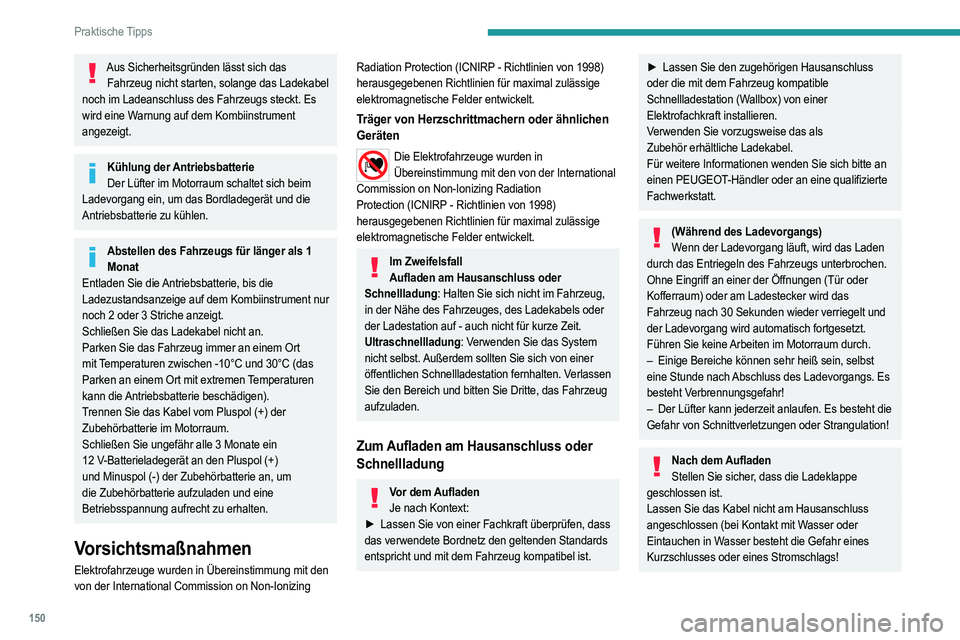

Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt. Es
wird eine Warnung auf dem Kombiinstrument
angezeigt.
Kühlung der Antriebsbatterie Der Lüfter im Motorraum schaltet sich beim
Ladevorgang ein, um das Bordladegerät und die
Antriebsbatterie zu kühlen.
Abstellen des Fahrzeugs für länger als 1 Monat
Entladen Sie die Antriebsbatterie, bis die
Ladezustandsanzeige auf dem Kombiinstrument nur
noch 2 oder 3 Striche anzeigt.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Trennen Sie das Kabel vom Pluspol (+) der
Zubehörbatterie im Motorraum.
Schließen Sie ungefähr alle 3 Monate ein
12

V-Batterieladegerät an den Pluspol (+)
und Minuspol (-) der Zubehörbatterie an, um
die Zubehörbatterie aufzuladen und eine
Betriebsspannung aufrecht zu erhalten.
Vorsichtsmaßnahmen
Elektrofahrzeuge wurden in Ãœbereinstimmung mit den
von der International Commission on Non-Ionizing
Radiation Protection (ICNIRP - Richtlinien von 1998)
herausgegebenen Richtlinien für maximal zulässige
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen
Geräten
Die Elektrofahrzeuge wurden in Ãœbereinstimmung mit den von der International
Commission on Non-Ionizing Radiation
Protection
(ICNIRP - Richtlinien von 1998)
herausgegebenen Richtlinien für maximal zulässige
elektromagnetische Felder entwickelt.
Im Zweifelsfall Aufladen am Hausanschluss oder
Schnellladung: Halten Sie sich nicht im Fahrzeug,
in der Nähe des Fahrzeuges, des Ladekabels oder
der Ladestation auf - auch nicht für kurze Zeit.
Ultraschnellladung: Verwenden Sie das System
nicht selbst. Außerdem sollten Sie sich von einer
öffentlichen Schnellladestation fernhalten. Verlassen
Sie den Bereich und bitten Sie Dritte, das Fahrzeug
aufzuladen.
Zum Aufladen am Hausanschluss oder
Schnellladung
Vor dem Aufladen Je nach Kontext:
â–º

Lassen Sie von einer Fachkraft überprüfen, dass

das verwendete Bordnetz den geltenden Standards
entspricht und mit dem Fahrzeug kompatibel ist.
► Lassen Sie den zugehörigen Hausanschluss
oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie vorzugsweise das als
Zubehör
erhältliche Ladekabel.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
(Während des Ladevorgangs) Wenn der Ladevorgang läuft, wird das Laden
durch das Entriegeln des Fahrzeugs unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt und
der Ladevorgang wird automatisch fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst

eine Stunde nach Abschluss des Ladevorgangs. Es
besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht die

Gefahr von Schnittverletzungen oder Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!

151
Praktische Tipps

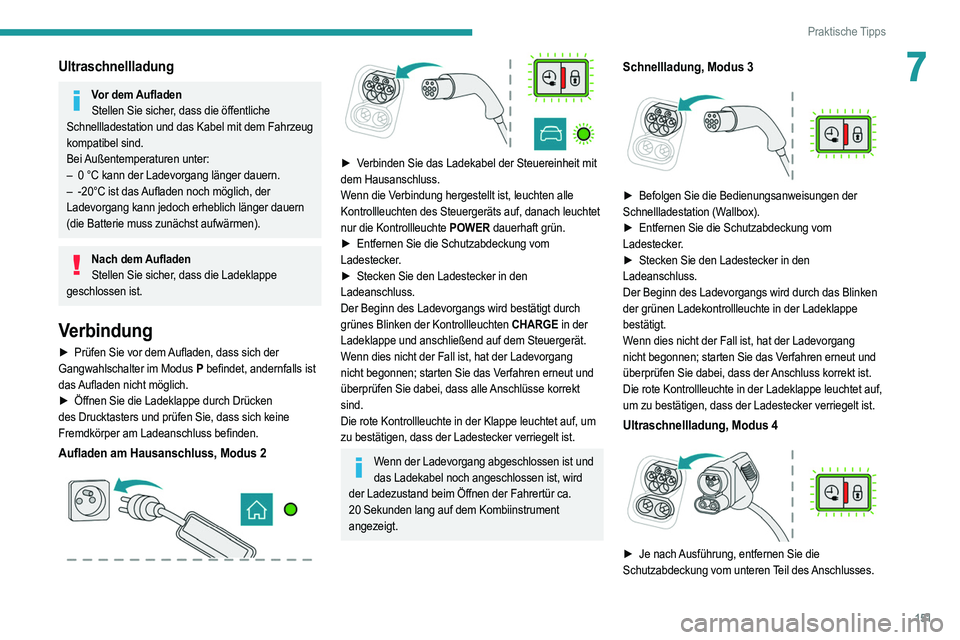

7Ultraschnellladung
Vor dem Aufladen
Stellen Sie sicher, dass die öffentliche
Schnellladestation und das Kabel mit dem Fahrzeug
kompatibel sind.
Bei Außentemperaturen unter:
–

0 °C kann der Ladevorgang länger dauern.
–


-20°C ist das
Aufladen noch möglich, der
Ladevorgang kann jedoch erheblich länger dauern
(die Batterie muss zunächst aufwärmen).
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Verbindung
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet, andernfalls ist
das Aufladen nicht möglich.
â–º

Öffnen Sie die Ladeklappe durch Drücken

des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Aufladen am Hausanschluss, Modus 2



â–º Verbinden Sie das Ladekabel der Steuereinheit mit
dem Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach leuchtet
nur die Kontrollleuchte POWER dauerhaft grün.
â–º
Entfernen Sie die Schutzabdeckung vom

Ladestecker.
â–º

Stecken Sie den Ladestecker in den

Ladeanschluss.
Der Beginn des Ladevorgangs wird bestätigt durch
grünes Blinken der Kontrollleuchten CHARGE in der
Ladeklappe und anschließend auf dem Steuergerät.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut und
überprüfen Sie dabei, dass alle Anschlüsse korrekt
sind.
Die rote Kontrollleuchte in der Klappe leuchtet auf, um
zu bestätigen, dass der Ladestecker verriegelt ist.
Wenn der Ladevorgang abgeschlossen ist und das Ladekabel noch angeschlossen ist, wird
der Ladezustand beim Öffnen der Fahrertür ca.
20

Sekunden lang auf dem Kombiinstrument
angezeigt.
Schnellladung, Modus 3

â–º Befolgen Sie die Bedienungsanweisungen der
Schnellladestation (Wallbox).
â–º

Entfernen Sie die Schutzabdeckung vom

Ladestecker.
â–º

Stecken Sie den Ladestecker in den

Ladeanschluss.
Der Beginn des Ladevorgangs wird durch das Blinken
der grünen Ladekontrollleuchte in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut und
überprüfen Sie dabei, dass der Anschluss korrekt ist.
Die rote Kontrollleuchte in der Ladeklappe leuchtet auf,
um zu bestätigen, dass der Ladestecker verriegelt ist.
Ultraschnellladung, Modus 4

► Je nach Ausführung, entfernen Sie die
Schutzabdeckung vom unteren Teil des Anschlusses.

152
Praktische Tipps

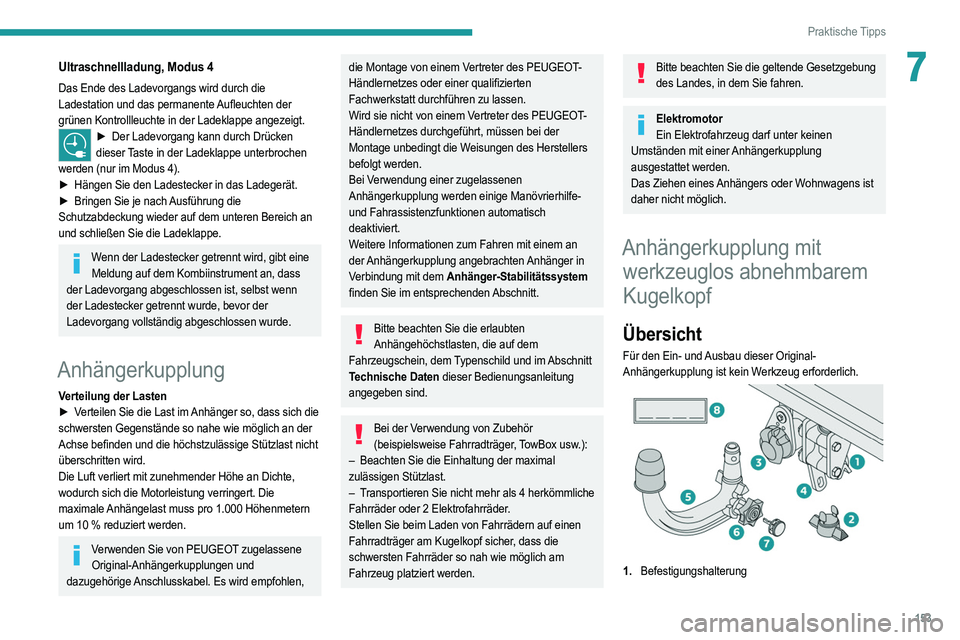

Ultraschnellladung, Modus 4
Das Ende des Ladevorgangs wird durch die
Ladestation und das permanente Aufleuchten der
grünen Kontrollleuchte in der Ladeklappe angezeigt.
► Der Ladevorgang kann durch Drücken
dieser Taste in der Ladeklappe unterbrochen
werden (nur im Modus 4).
► Hängen Sie den Ladestecker in das Ladegerät.
► Bringen Sie je nach Ausführung die
Schutzabdeckung wieder auf dem unteren Bereich an
und schließen Sie die Ladeklappe.
Wenn der Ladestecker getrennt wird, gibt eine Meldung auf dem Kombiinstrument an, dass
der Ladevorgang abgeschlossen ist, selbst wenn
der Ladestecker getrennt wurde, bevor der
Ladevorgang vollständig abgeschlossen wurde.
Anhängerkupplung
Verteilung der Lasten
► Verteilen Sie die Last im Anhänger so, dass sich die
schwersten Gegenstände so nahe wie möglich an der
Achse befinden und die höchstzulässige Stützlast nicht
überschritten wird.
Die Luft verliert mit zunehmender Höhe an Dichte,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss pro 1.000 Höhenmetern
um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird empfohlen,
► Schließen Sie das Ladekabel gemäß den
Bedienungsanweisungen für die öffentliche
Schnellladestation an den Anschluss des Fahrzeugs
an.
Der Start des Ladevorgangs wird durch das Blinken der
grünen Ladekontrollleuchte der Ladeklappe bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut und
überprüfen Sie dabei, dass der Anschluss korrekt ist.
Die rote Kontrollleuchte in der Klappe leuchtet auf, um
zu bestätigen, dass der Ladestecker verriegelt ist.
Verzögertes Laden
Einstellungen
(Je nach Vertriebsland)
Auf einem Smartphone oder Tablet
Die Funktion Verzögertes Laden kann auch jederzeit über die App MYPEUGEOT APP
programmiert werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden Abschnitt.
Im Fahrzeug, mit PEUGEOT Connect Nav
Je nach Ausführung kann auf das Menü Energy
folgendermaßen zugegriffen werden:
– direkt, durch Drücken der Taste neben
dem Touchscreen (mit 10 Zoll-Touchscreen),
– über das Menü Apps.
► Wählen Sie im Menü Energy auf dem
Touchscreen die Seite Ladung aus.
â–º

Stellen Sie die Startzeit des Ladevorgangs ein.
â–º


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Aktivierung
Verzögertes Laden ist nur mit Modus 2 und 3 möglich.
â–º

Schließen Sie das Fahrzeug an das gewünschte

Ladesystem an, nachdem Sie die Funktion Verzögertes
Laden programmiert haben.


► Drücken Sie diese Taste in der Ladeklappe
innerhalb von einer Minute, um das System
zu aktivieren (bestätigt durch Aufleuchten der
Ladekontrollleuchte in Blau).
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
â–º Wenn das Fahrzeug entriegelt ist, verriegeln und
entriegeln Sie es.
â–º

W
enn das Fahrzeug verriegelt ist, entriegeln Sie es.
Die rote Kontrollleuchte in der Ladeklappe erlischt, um
zu bestätigen, dass der Ladestecker entriegelt ist.
â–º

Entfernen Sie den Ladestecker innerhalb von
30
Sekunden.
Die Ladekontrollleuchte leuchtet weiß auf.
Wenn Einzelentriegelung der Türen aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste, um den Ladestecker zu trennen.
Wenn der Ladevorgang abgeschlossen ist, erlischt die grüne Ladekontrollleuchte in der
Ladeklappe nach ca. 2
Minuten.
Aufladen am Hausanschluss, Modus 2
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und der
grünen Ladekontrollleuchte in der Ladeklappe bestätigt.
â–º

Bringen Sie die Schutzabdeckung wieder auf dem

Ladestecker an und schließen Sie die Ladeklappe.
â–º

Klemmen Sie das Ladekabel (Seite Steuergerät)

vom Hausanschluss ab.
Schnellladung, Modus 3
Das Ende des Ladevorgangs wird durch das
Ladesteuergerät und das permanente Aufleuchten der
grünen Kontrollleuchte in der Ladeklappe angezeigt.
â–º

Hängen sie den Ladestecker in die Ladeeinheit und

schließen Sie die Ladeklappe.

153
Praktische Tipps
7Ultraschnellladung, Modus 4
Das Ende des Ladevorgangs wird durch die
Ladestation und das permanente Aufleuchten der
grünen Kontrollleuchte in der Ladeklappe angezeigt.
► Der Ladevorgang kann durch Drücken
dieser Taste in der Ladeklappe unterbrochen
werden (nur im Modus 4).
â–º

Hängen Sie den Ladestecker in das Ladegerät.
â–º


Bringen Sie je nach
Ausführung die
Schutzabdeckung wieder auf dem unteren Bereich an
und schließen Sie die Ladeklappe.
Wenn der Ladestecker getrennt wird, gibt eine Meldung auf dem Kombiinstrument an, dass
der Ladevorgang abgeschlossen ist, selbst wenn
der Ladestecker getrennt wurde, bevor der
Ladevorgang vollständig abgeschlossen wurde.
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich die
schwersten Gegenstände so nahe wie möglich an der
Achse befinden und die höchstzulässige Stützlast nicht
überschritten wird.
Die Luft verliert mit zunehmender Höhe an Dichte,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss pro 1.000 Höhenmetern
um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird empfohlen,
die Montage von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt durchführen zu lassen.
Wird sie nicht von einem Vertreter des PEUGEOT-
Händlernetzes durchgeführt, müssen bei der
Montage unbedingt die Weisungen des Herstellers
befolgt werden.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige Manövrierhilfe-
und Fahrassistenzfunktionen automatisch
deaktiviert.
Weitere Informationen zum Fahren mit einem an
der Anhängerkupplung angebrachten Anhänger in
Verbindung mit dem Anhänger-Stabilitätssystem
finden Sie im entsprechenden Abschnitt.
Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im Abschnitt
Technische Daten dieser Bedienungsanleitung
angegeben sind.
Bei der Verwendung von Zubehör (beispielsweise Fahrradträger, TowBox usw.):
–

Beachten Sie die Einhaltung der maximal

zulässigen Stützlast.
–

T

ransportieren Sie nicht mehr als 4 herkömmliche
Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.
ElektromotorEin Elektrofahrzeug darf unter keinen
Umständen mit einer Anhängerkupplung
ausgestattet werden.
Das Ziehen eines Anhängers oder Wohnwagens ist
daher nicht möglich.
Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Ãœbersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung

154
Praktische Tipps
Montage des Kugelkopfes

â–º Entfernen Sie die Schutzkappe 2 der Halterung 1
unter der hinteren Stoßstange.
► Führen Sie das Ende des Kugelkopfes 5 in die
Halterung 1 ein und schieben Sie es nach oben; die
Verriegelung erfolgt dann automatisch.


â–º Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre Hand
sich nicht in dessen Nähe befindet.

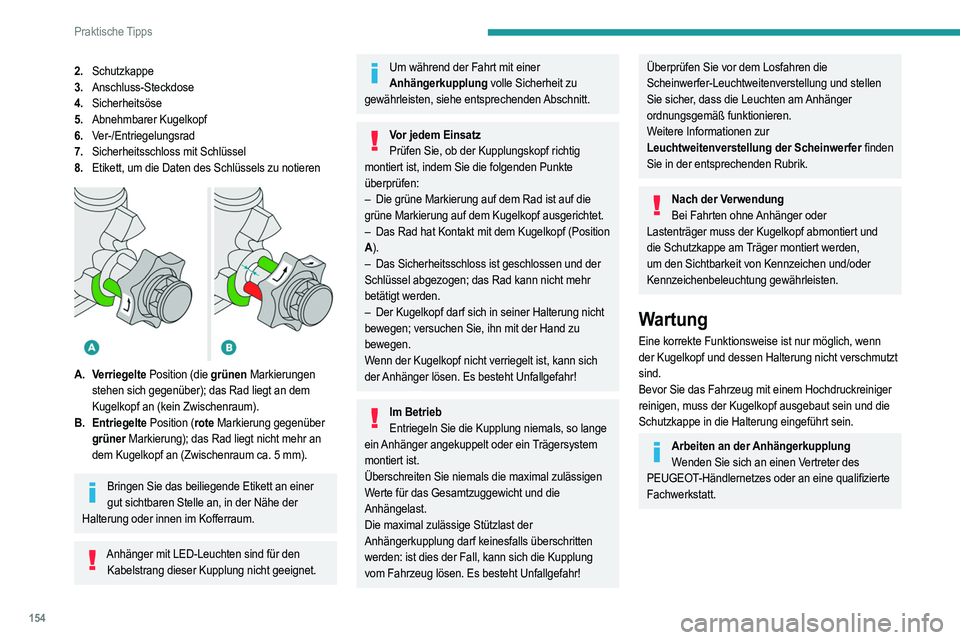

2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu notieren


A. Verriegelte Position (die grünen Markierungen
stehen sich gegenüber); das Rad liegt an dem
Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad liegt nicht mehr an
dem Kugelkopf an (Zwischenraum ca. 5
mm).
Bringen Sie das beiliegende Etikett an einer gut sichtbaren Stelle an, in der Nähe der
Halterung oder innen im Kofferraum.
Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht geeignet.
Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–

Die grüne Markierung auf dem Rad ist auf die

grüne Markierung auf dem Kugelkopf ausgerichtet.
–

Das Rad hat Kontakt mit dem Kugelkopf (Position

A ).
–

Das Sicherheitsschloss ist geschlossen und der

Schlüssel abgezogen; das Rad kann nicht mehr
betätigt werden.
–

Der Kugelkopf darf sich in seiner Halterung nicht

bewegen; versuchen Sie, ihn mit der Hand zu
bewegen.
Wenn der Kugelkopf nicht verriegelt ist, kann sich
der Anhänger lösen. Es besteht Unfallgefahr!
Im Betrieb Entriegeln Sie die Kupplung niemals, so lange
ein Anhänger angekuppelt oder ein Trägersystem
montiert ist.
Überschreiten Sie niemals die maximal zulässigen
Werte für das Gesamtzuggewicht und die
Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und stellen
Sie sicher, dass die Leuchten am Anhänger
ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer finden
Sie in der entsprechenden Rubrik.
Nach der Verwendung Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert und
die Schutzkappe am Träger montiert werden,
um den Sichtbarkeit von Kennzeichen und/oder
Kennzeichenbeleuchtung gewährleisten.
Wartung
Eine korrekte Funktionsweise ist nur möglich, wenn
der Kugelkopf und dessen Halterung nicht verschmutzt
sind.
Bevor Sie das Fahrzeug mit einem Hochdruckreiniger
reinigen, muss der Kugelkopf ausgebaut sein und die
Schutzkappe in die Halterung eingeführt sein.
Arbeiten an der Anhängerkupplung Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.

155
Praktische Tipps

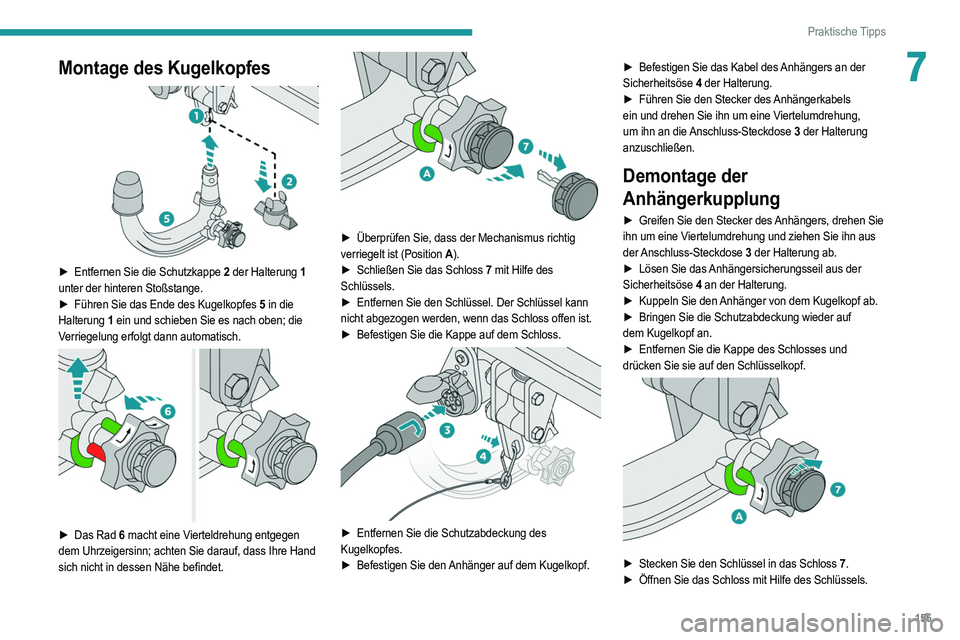

7Montage des Kugelkopfes

â–º Entfernen Sie die Schutzkappe 2 der Halterung 1
unter der hinteren Stoßstange.
â–º

Führen Sie das Ende des Kugelkopfes
5 in die
Halterung 1 ein und schieben Sie es nach oben; die
Verriegelung erfolgt dann automatisch.


â–º Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre Hand
sich nicht in dessen Nähe befindet.


► Überprüfen Sie, dass der Mechanismus richtig
verriegelt ist (Position A ).
â–º

Schließen Sie das Schloss
7 mit Hilfe des
Schlüssels.
â–º

Entfernen Sie den Schlüssel. Der Schlüssel kann

nicht abgezogen werden, wenn das Schloss offen ist.
â–º

Befestigen Sie die Kappe auf dem Schloss.

â–º Entfernen Sie die Schutzabdeckung des
Kugelkopfes.
â–º

Befestigen Sie den
Anhänger auf dem Kugelkopf. ►

Befestigen Sie das Kabel des
Anhängers an der
Sicherheitsöse 4 der Halterung.
â–º
Führen Sie den Stecker des
Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der Halterung
anzuschließen.
Demontage der
Anhängerkupplung
► Greifen Sie den Stecker des Anhängers, drehen Sie
ihn um eine Viertelumdrehung und ziehen Sie ihn aus
der Anschluss-Steckdose 3 der Halterung ab.
â–º

Lösen Sie das
Anhängersicherungsseil aus der
Sicherheitsöse 4 an der Halterung.
â–º

Kuppeln Sie den
Anhänger von dem Kugelkopf ab.
â–º

Bringen Sie die Schutzabdeckung wieder auf

dem
Kugelkopf an.
â–º

Entfernen Sie die Kappe des Schlosses und

drücken Sie sie auf den Schlüsselkopf.


► Stecken Sie den Schlüssel in das Schloss 7.
► Öffnen Sie das Schloss mit Hilfe des Schlüssels.

156
Praktische Tipps

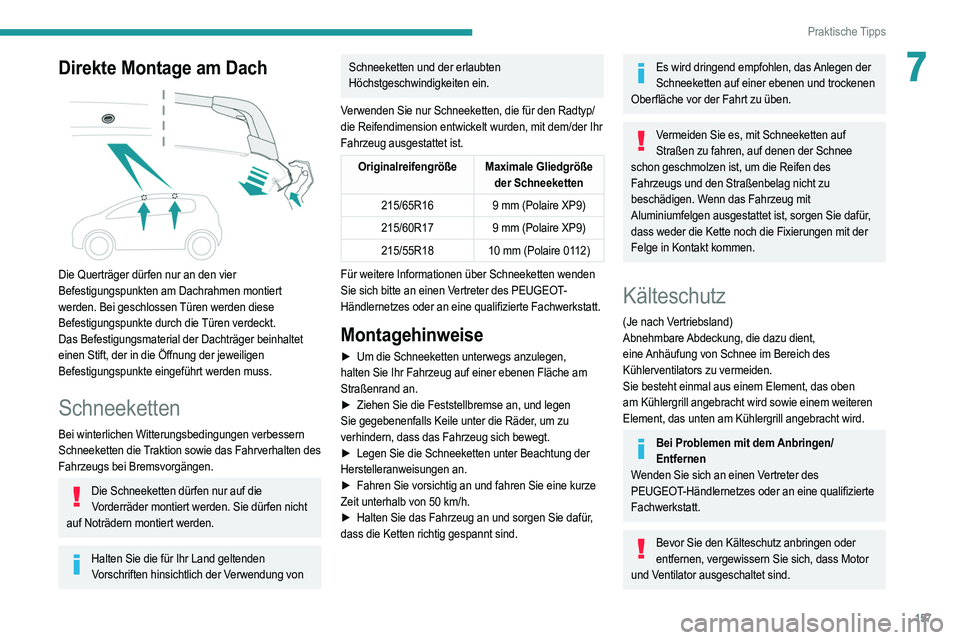

Direkte Montage am Dach

Die Querträger dürfen nur an den vier
Befestigungspunkten am Dachrahmen montiert
werden. Bei geschlossen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Das Befestigungsmaterial der Dachträger beinhaltet
einen Stift, der in die Öffnung der jeweiligen
Befestigungspunkte eingeführt werden muss.
Schneeketten
Bei winterlichen Witterungsbedingungen verbessern
Schneeketten die Traktion sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden.
Halten Sie die für Ihr Land geltenden Vorschriften hinsichtlich der Verwendung von

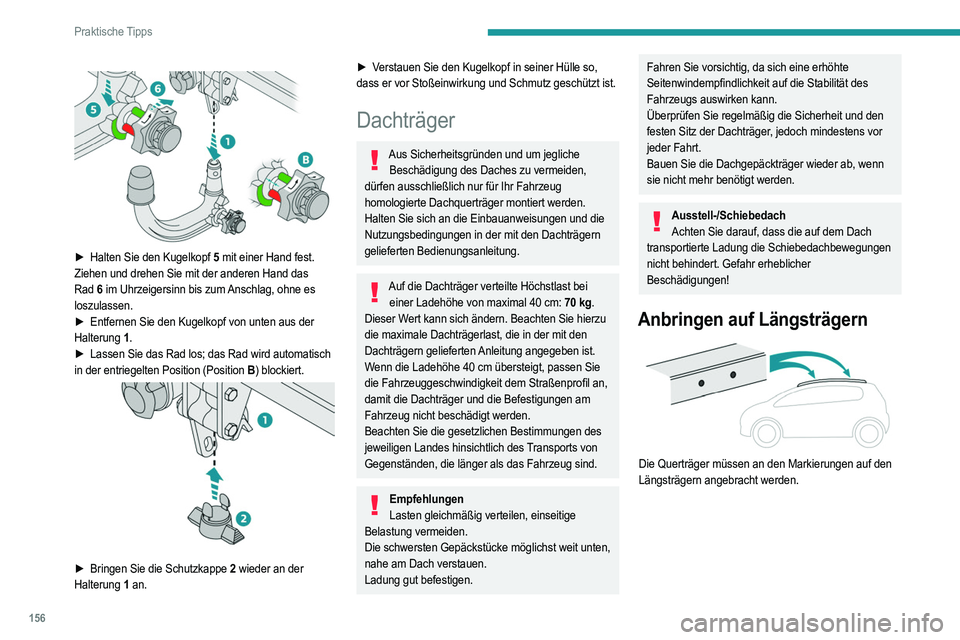

â–º Halten Sie den Kugelkopf 5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das
Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es
loszulassen.
â–º

Entfernen Sie den
Kugelkopf von unten aus der
Halterung 1.
â–º

Lassen Sie das Rad los; das Rad wird automatisch

in der entriegelten Position (Position B ) blockiert.


â–º Bringen Sie die Schutzkappe 2 wieder an der
Halterung 1 an.
► Verstauen Sie den Kugelkopf in seiner Hülle so,
dass er vor Stoßeinwirkung und Schmutz geschützt ist.
Dachträger
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger montiert werden.
Halten Sie sich an die Einbauanweisungen und die
Nutzungsbedingungen in der mit den Dachträgern
gelieferten Bedienungsanleitung.
Auf die Dachträger verteilte Höchstlast bei einer Ladehöhe von maximal 40 cm: 70 kg.
Dieser Wert kann sich ändern. Beachten Sie hierzu
die maximale Dachträgerlast, die in der mit den
Dachträgern gelieferten Anleitung angegeben ist.
Wenn die Ladehöhe 40 cm übersteigt, passen Sie
die Fahrzeuggeschwindigkeit dem Straßenprofil an,
damit die Dachträger und die Befestigungen am
Fahrzeug nicht beschädigt werden.
Beachten Sie die gesetzlichen Bestimmungen des
jeweiligen Landes hinsichtlich des Transports von
Gegenständen, die länger als das Fahrzeug sind.
Empfehlungen Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst weit unten,
nahe am Dach verstauen.
Ladung gut befestigen.
Fahren Sie vorsichtig, da sich eine erhöhte
Seitenwindempfindlichkeit auf die Stabilität des
Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Sicherheit und den
festen Sitz der Dachträger, jedoch mindestens vor
jeder Fahrt.
Bauen Sie die Dachgepäckträger wieder ab, wenn
sie nicht mehr benötigt werden.
Ausstell-/Schiebedach Achten Sie darauf, dass die auf dem Dach
transportierte Ladung die Schiebedachbewegungen
nicht behindert. Gefahr erheblicher
Beschädigungen!
Anbringen auf Längsträgern

Die Querträger müssen an den Markierungen auf den
Längsträgern angebracht werden.

157
Praktische Tipps
7Direkte Montage am Dach

Die Querträger dürfen nur an den vier
Befestigungspunkten am Dachrahmen montiert
werden. Bei geschlossen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Das Befestigungsmaterial der Dachträger beinhaltet
einen Stift, der in die Öffnung der jeweiligen
Befestigungspunkte eingeführt werden muss.
Schneeketten
Bei winterlichen Witterungsbedingungen verbessern
Schneeketten die Traktion sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden.
Halten Sie die für Ihr Land geltenden Vorschriften hinsichtlich der Verwendung von
Schneeketten und der erlaubten
Höchstgeschwindigkeiten ein.
Verwenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der Ihr
Fahrzeug ausgestattet ist.
Originalreifengröße Maximale Gliedgröße
der Schneeketten
215/65R16 9 mm (Polaire
XP9)
215/60R17 9 mm (Polaire
XP9)
215/55R18 10 mm (Polaire
0112)
Für weitere Informationen über Schneeketten wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Montagehinweise
â–º Um die Schneeketten unterwegs anzulegen,
halten Sie Ihr Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
â–º

Ziehen Sie die Feststellbremse an, und legen

Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug sich bewegt.
â–º

Legen Sie die Schneeketten unter Beachtung der

Herstelleranweisungen an.
â–º

Fahren Sie vorsichtig an und fahren Sie eine kurze

Zeit unterhalb von 50
km/h.
â–º

Halten Sie das Fahrzeug an und sorgen Sie dafür
,
dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen der Schneeketten auf einer ebenen und trockenen
Oberfläche vor der Fahrt zu üben.
Vermeiden Sie es, mit Schneeketten auf Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen des
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Wenn das Fahrzeug mit
Aluminiumfelgen ausgestattet ist, sorgen Sie dafür,
dass weder die Kette noch die Fixierungen mit der
Felge in Kontakt kommen.
Kälteschutz
(Je nach Vertriebsland)
Abnehmbare Abdeckung, die dazu dient,
eine Anhäufung von Schnee im Bereich des
Kühlerventilators zu vermeiden.
Sie besteht einmal aus einem Element, das oben
am Kühlergrill angebracht wird sowie einem weiteren
Element, das unten am Kühlergrill angebracht wird.
Bei Problemen mit dem Anbringen/ Entfernen
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bevor Sie den Kälteschutz anbringen oder entfernen, vergewissern Sie sich, dass Motor
und Ventilator ausgeschaltet sind.

158
Praktische Tipps
Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der
Freisprecheinrichtung Ihres Audiosystems noch ca.
10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofort wieder benutzen zu können,
starten Sie den Motor und lassen ihn laufen:
– weniger als zehn Minuten, um die Verbraucher ca.
fünf Minuten in Betrieb nehmen zu können,
– länger als 10 Minuten, damit sie ca. 30 Minuten
verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht an.
Für weitere Informationen zur 12 V-Batterie siehe
entsprechenden Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.

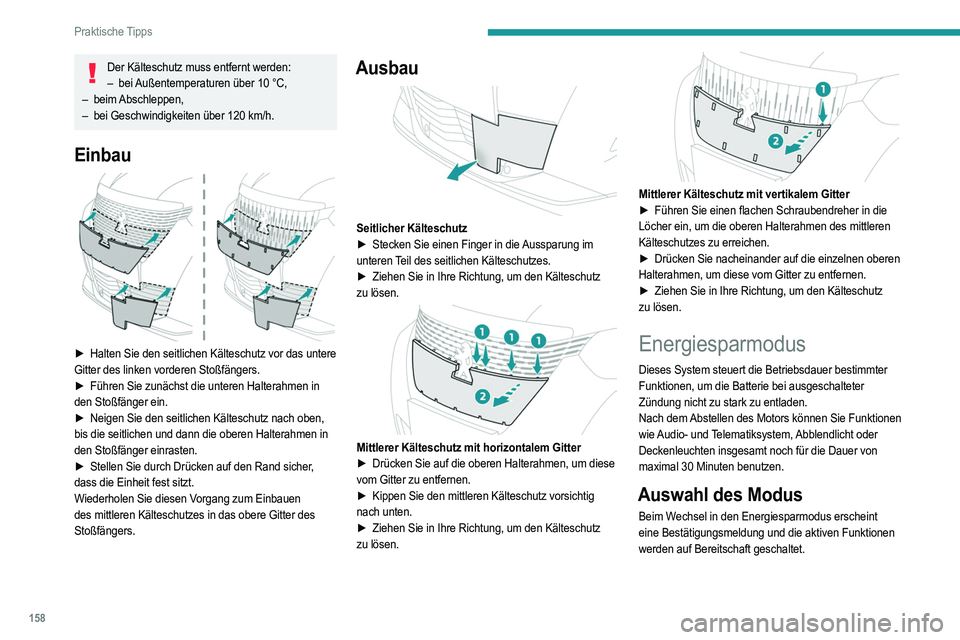

Der Kälteschutz muss entfernt werden: – bei Außentemperaturen über 10 °C,
–

beim Abschleppen,
–


bei Geschwindigkeiten über 120
km/h.
Einbau

► Halten Sie den seitlichen Kälteschutz vor das untere
Gitter des linken vorderen Stoßfängers.
â–º

Führen Sie zunächst die unteren Halterahmen in

den Stoßfänger ein.
â–º

Neigen Sie den seitlichen Kälteschutz nach oben,

bis die seitlichen und dann die oberen Halterahmen in
den Stoßfänger einrasten.
â–º

Stellen Sie durch Drücken auf den Rand sicher
,
dass die Einheit fest sitzt.
Wiederholen Sie diesen Vorgang zum Einbauen
des mittleren Kälteschutzes in das obere Gitter des
Stoßfängers.
Ausbau

Seitlicher Kälteschutz
â–º Stecken Sie einen Finger in die Aussparung im
unteren Teil des seitlichen Kälteschutzes.
â–º

Ziehen Sie in Ihre Richtung, um den Kälteschutz

zu lösen.


Mittlerer Kälteschutz mit horizontalem Gitter
► Drücken Sie auf die oberen Halterahmen, um diese
vom Gitter zu entfernen.
â–º

Kippen Sie den mittleren Kälteschutz vorsichtig

nach unten.
â–º

Ziehen Sie in Ihre Richtung, um den Kälteschutz

zu lösen.


Mittlerer Kälteschutz mit vertikalem Gitter
► Führen Sie einen flachen Schraubendreher in die
Löcher ein, um die oberen Halterahmen des mittleren
Kälteschutzes zu erreichen.
â–º

Drücken Sie nacheinander auf die einzelnen oberen

Halterahmen, um diese vom Gitter zu entfernen.
â–º

Ziehen Sie in Ihre Richtung, um den Kälteschutz

zu lösen.
Energiesparmodus
Dieses System steuert die Betriebsdauer bestimmter
Funktionen, um die Batterie bei ausgeschalteter
Zündung nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie Funktionen
wie Audio- und Telematiksystem, Abblendlicht oder
Deckenleuchten insgesamt noch für die Dauer von
maximal 30 Minuten benutzen.
Auswahl des Modus
Beim Wechsel in den Energiesparmodus erscheint
eine Bestätigungsmeldung und die aktiven Funktionen
werden auf Bereitschaft geschaltet.
