Peugeot 206 CC 2001.5 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2001.5, Model line: 206 CC, Model: Peugeot 206 CC 2001.5Pages: 123, PDF Size: 1.78 MB
Page 101 of 123
PRAKTISCHE INFORMATIE
99
Ð Trek de lip Aomhoog en verwijder de beschermkap.
Ð Neem de stekker los.
Ð Druk op het uiteinde van de borglip om deze los te maken. Vervang de defecte lamp.
Ð Let bij het monteren op de goed stand van de nokjes en controleer of de borglip stevig vast zit.
Ð Sluit de stekker weer aan.
Ð Plaats de beschermkap weer. Opmerkingen
Ð Raak de lamp uitsluitend met een droge doek aan.
Ð Verwijder eerst de vulpijp van het ruitensproeierreservoir als de lamp aan de rechterzijde vervangen moet worden.
Ð Aan de binnenzijde van de koplamp kan enige condens- vorming ontstaan. Deze verdwijnt zodra de lampen bran- den.

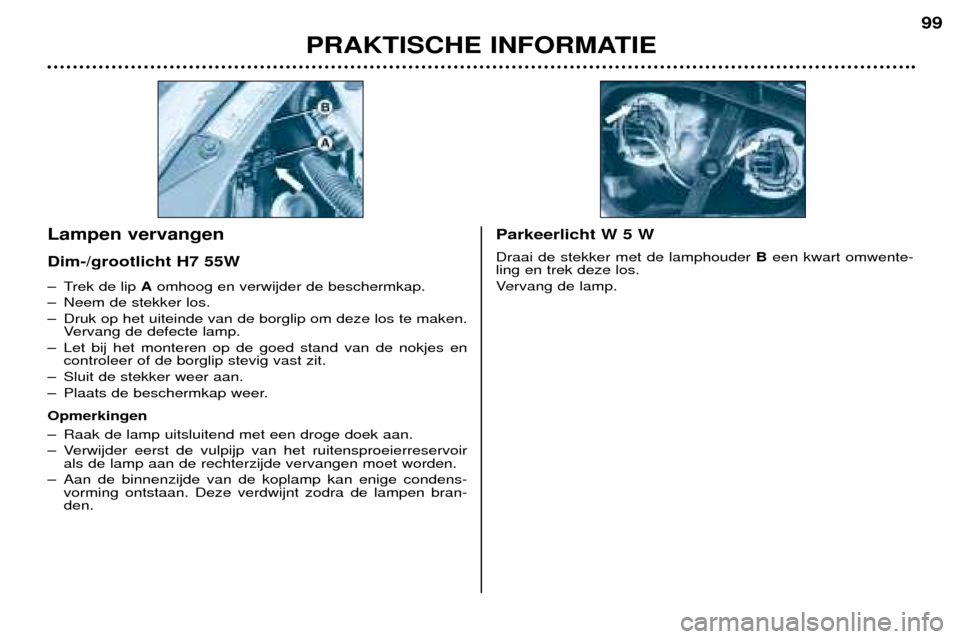

Lampen vervangen Dim-/grootlicht H7 55WParkeerlicht W 5 W Draai de stekker met de lamphouder B een kwart omwente-
ling en trek deze los.
Vervang de lamp.
Page 102 of 123
PRAKTISCHE INFORMATIE
100
Richtingaanwijzers PY21W amberkleurig Draai de stekker met de lamphouder C een kwart omwenteling en trek deze
los.
Vervang de lamp. Zijknipperlichten WY5W amberkleurig Druk het zijknipperlicht naar voren of naar achteren en trek het geheel los. Houd de stekker vast en draai het glas een kwart omwenteling.
Vervang de lamp.
Gebruik uitsluitend H7-
lampen van de onder-staande merken:
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
om beschadiging van de lichtunits te voorkomen. Deze voldoen aan de specificaties
(UV-norm) voor een goede enbetrouwbare werking van de ver-lichting. De koplampunits zijn voorzien van een glas van polycarbonaat meteen speciale vernislaag. Reinig dekoplampen nooit met een droge ofschurende doek en gebruik geenoplosmiddelen. Gebruik een vochtige en zachte doek.
Page 103 of 123
PRAKTISCHE INFORMATIE
101

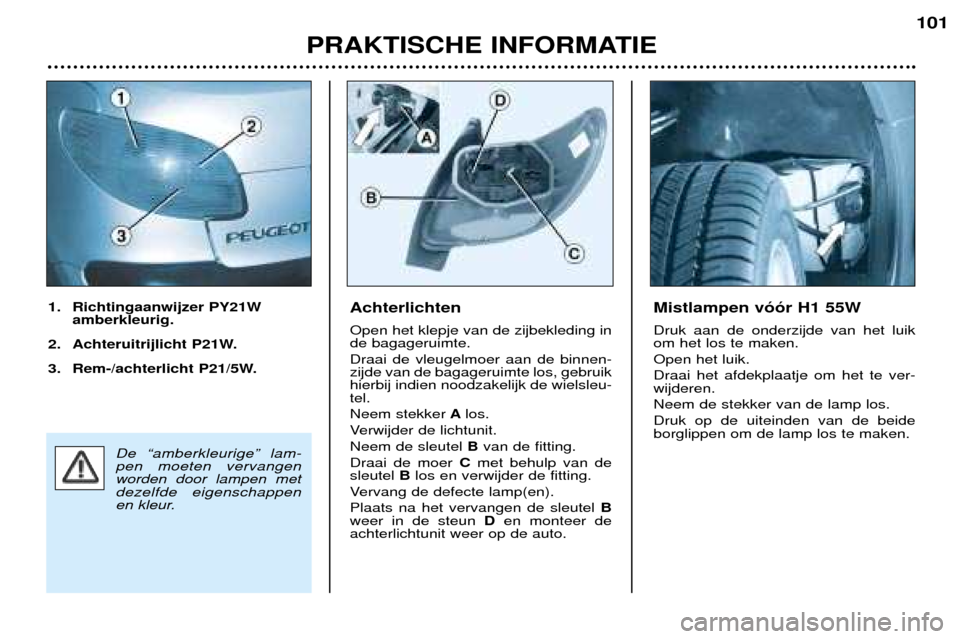

Achterlichten Open het klepje van de zijbekleding in de bagageruimte. Draai de vleugelmoer aan de binnen- zijde van de bagageruimte los, gebruikhierbij indien noodzakelijk de wielsleu-tel. Neem stekkerAlos.
Verwijder de lichtunit.Neem de sleutel B van de fitting.
Draai de moer C met behulp van de
sleutel Blos en verwijder de fitting.
Vervang de defecte lamp(en).Plaats na het vervangen de sleutel B
weer in de steun D en monteer de
achterlichtunit weer op de auto.
1. Richtingaanwijzer PY21W
amberkleurig.
2. Achteruitrijlicht P21W.
3. Rem-/achterlicht P21/5W.Mistlampen v——r H1 55W Druk aan de onderzijde van het luik om het los te maken. Open het luik.Draai het afdekplaatje om het te ver- wijderen. Neem de stekker van de lamp los.Druk op de uiteinden van de beide borglippen om de lamp los te maken.
De ÒamberkleurigeÓ lam- pen moeten vervangenworden door lampen metdezelfde eigenschappen
en kleur.
Page 104 of 123
PRAKTISCHE INFORMATIE
101
Achterlichten Open het klepje van de zijbekleding in de bagageruimte. Draai de vleugelmoer aan de binnen- zijde van de bagageruimte los, gebruikhierbij indien noodzakelijk de wielsleu-tel. Neem stekkerAlos.
Verwijder de lichtunit.Neem de sleutel B van de fitting.
Draai de moer C met behulp van de
sleutel Blos en verwijder de fitting.
Vervang de defecte lamp(en).Plaats na het vervangen de sleutel B
weer in de steun D en monteer de
achterlichtunit weer op de auto.
1. Richtingaanwijzer PY21W
amberkleurig.
2. Achteruitrijlicht P21W.
3. Rem-/achterlicht P21/5W.Mistlampen v——r H1 55W Druk aan de onderzijde van het luik om het los te maken. Open het luik.Draai het afdekplaatje om het te ver- wijderen. Neem de stekker van de lamp los.Druk op de uiteinden van de beide borglippen om de lamp los te maken.
De ÒamberkleurigeÓ lam- pen moeten vervangenworden door lampen metdezelfde eigenschappen
en kleur.
Page 105 of 123
PRAKTISCHE INFORMATIE
102
Mistachterlicht P21W Neem het mistachterlicht uit de klem- men en trek deze los. Draai de stekker met de lamphouder een kwart omwenteling en trek dezelos.

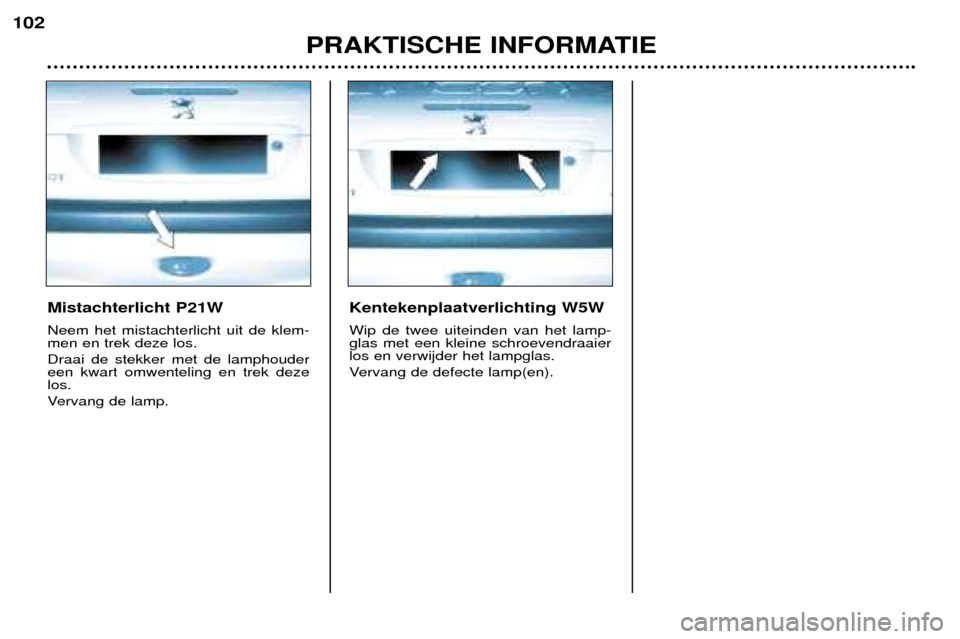

Vervang de lamp.Kentekenplaatverlichting W5W Wip de twee uiteinden van het lamp- glas met een kleine schroevendraaierlos en verwijder het lampglas.
Vervang de defecte lamp(en).
Page 106 of 123
PRAKTISCHE INFORMATIE
103
Zekeringen vervangen De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord enverholpen worden. De nummers van de zekeringen zijn aangegeven op de zekeringenkast.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd dooreen zekering met dezelfde stroomsterkte.
Goed
Defect
* Volgens uitvoering.Zekering Amp Functies*
1 15A Stoelverwarming - sirene alarm
4 20A
Multifunctioneel display - elektronische eenheidnavigatiesysteem - ver-lichting bagageruimte -autoradio - regensensor
5 15A Diagnosesysteem automatische trans-missie
6 10A Koelvloeistofniveau- meter - automa-tische transmissie -autoradio
Page 107 of 123
PRAKTISCHE INFORMATIE
103
Zekeringen vervangen De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord enverholpen worden. De nummers van de zekeringen zijn aangegeven op de zekeringenkast.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd dooreen zekering met dezelfde stroomsterkte.
Goed
Defect
* Volgens uitvoering.Zekering Amp Functies*
1 15A Stoelverwarming - sirene alarm
4 20A
Multifunctioneel display - elektronische eenheidnavigatiesysteem - ver-lichting bagageruimte -autoradio - regensensor
5 15A Diagnosesysteem automatische trans-missie
6 10A Koelvloeistofniveau- meter - automa-tische transmissie -autoradio
Page 108 of 123
PRAKTISCHE INFORMATIE
104
Zekering AmpFuncties*
7 15A Dubbele bediening lesauto - naderhand ingebouwd alarmsysteem - regensensor
9 30A Hydraulische pomp
10 40A Verwarming buitenspiegels 11 15A Ruitenwissers
12 30A Elektrisch bediende ruiten voor
14 10A Servicecentrale motor - airbags - stuurkolomschakelaars
15 15A
Instrumentenpaneel - multifunctioneel display - elektronische eenheid navigatiesysteem - airconditioning - autoradio
16 30A Bediening centrale portiervergrendeling
20 10A Remlicht rechts
21 15A Remlicht links - derde remlicht
22 30A Plafonnier voor - verlichting dashboardkastje - aansteker
S1 Shunt Shunt parc
* Volgens uitvoering.
Page 109 of 123
PRAKTISCHE INFORMATIE
105

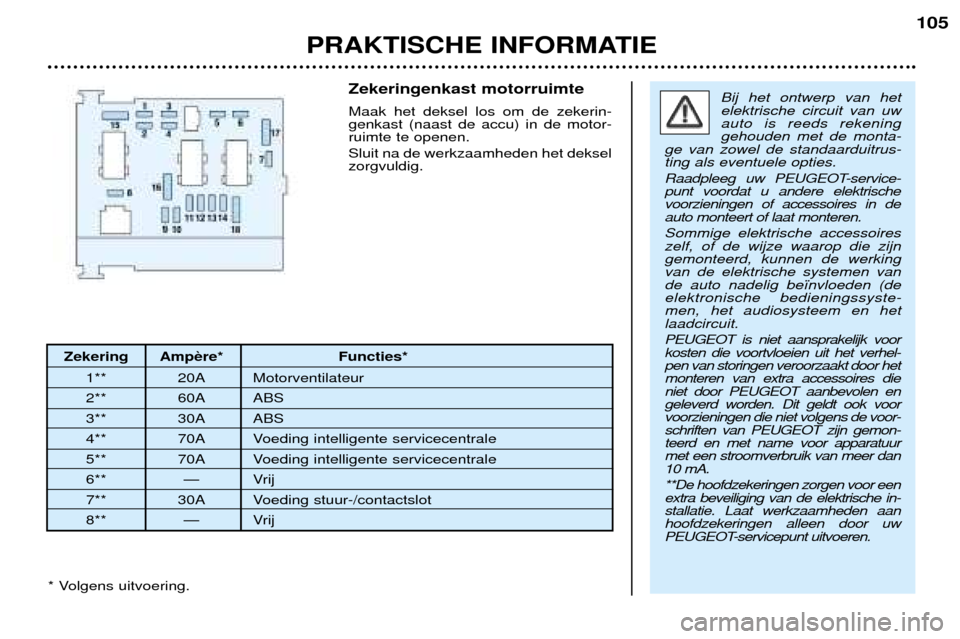

Zekering Amp Functies*1** 20A Motorventilateur
2** 60A ABS
3** 30A ABS
4** 70A Voeding intelligente servicecentrale
5** 70A Voeding intelligente servicecentrale
6** Ñ Vrij
7** 30A Voeding stuur-/contactslot
8** Ñ Vrij Zekeringenkast motorruimte Maak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met de monta-
ge van zowel de standaarduitrus-ting als eventuele opties.
Raadpleeg uw PEUGEOT-service- punt voordat u andere elektrischevoorzieningen of accessoires in deauto monteert of laat monteren. Sommige elektrische accessoires zelf, of de wijze waarop die zijngemonteerd, kunnen de werkingvan de elektrische systemen vande auto nadelig be•nvloeden (deelektronische bedieningssyste-men, het audiosysteem en hetlaadcircuit. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit het verhel-pen van storingen veroorzaakt door hetmonteren van extra accessoires dieniet door PEUGEOT aanbevolen engeleverd worden. Dit geldt ook voorvoorzieningen die niet volgens de voor-schriften van PEUGEOT zijn gemon-teerd en met name voor apparatuurmet een stroomverbruik van meer dan10 mA. **De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische in-stallatie. Laat werkzaamheden aanhoofdzekeringen alleen door uw
PEUGEOT-servicepunt uitvoeren.
* Volgens uitvoering.
Page 110 of 123
PRAKTISCHE INFORMATIE
106
* Volgens uitvoering.
Zekering AmpFuncties*
1 10A Schakelaar achteruitrijlicht - snelheidssensor
2 15A Elektroklep absorptievat - brandstofpomp
3 10A Elektronische eenheid ABS
4 10A Elektronische eenheid automatische transmissie - elektronische eenheid motor
5 Ñ Vrij
7 20A Pomp koplampsproeiers
8 20A Relais motorventilateur - elektronische eenheid motor - elektroklep motorcontrole
9 15A Dimlicht links
10 15A Dimlicht rechts
11 10A Grootlicht links
12 15A Grootlicht rechts
13 15A Claxon
14 10A Pomp ruitensproeiers voor
15 30A Voorverwarming smoorklephuis - lambdasonde - elektronische eenheid motor - luchthoeveel-
heidsmeter - bobine - elektroklep motorcontrole - verstuivers
16 30A Relais luchtpomp
17 30A Hoge en lage snelheid ruitenwissers
18 40A Aanjager
