Peugeot 206 CC 2002.5 Návod k obsluze (in Czech)

PROGRAMY ÚDRŽBY PEUGEOT25
DOPORUČENÉ
HOMOLOGOVANÉ OLEJE
Oleje, které jsou uvedené v protější
tabulce, vyhovují většině způsobů
používání vozidla.

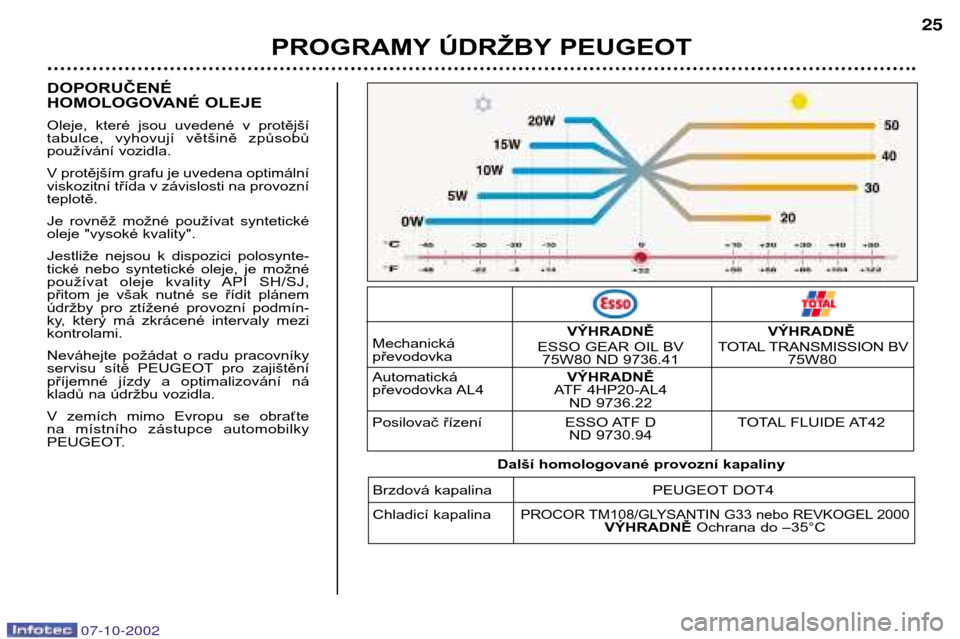

V protějším grafu je uvedena optimální
viskozitní třída v závislosti na provozníteplotě.
Je rovněž možné používat syntetické
oleje "vysoké kvality".
Jestliže nejsou k dispozici polosynte-
tické nebo syntetické oleje, je možné
používat oleje kvality API SH/SJ,
přitom je však nutné se řídit plánem
údržby pro ztížené provozní podmín-
ky, který má zkrácené intervaly mezikontrolami.
Neváhejte požádat o radu pracovníky
servisu sítě PEUGEOT pro zajištění
příjemné jízdy a optimalizování ná
kladů na údržbu vozidla.
V zemích mimo Evropu se obraťte
na místního zástupce automobilky
PEUGEOT.
VÝHRADNĚ VÝHRADNĚ
Mechanická ESSO GEAR OIL BV TOTAL TRANSMISSION BV
převodovka 75W80 ND 9736.41 75W80
Automatická VÝHRADNĚ
převodovka AL4 ATF 4HP20-AL4 ND 9736.22
Posilovač řízení ESSO ATF D TOTAL FLUIDE AT42 ND 9730.94
Brzdová kapalina PEUGEOT DOT4
Chladicí kapalina
PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000VÝHRADNĚOchrana do –35°C
Další homologované provozní kapaliny
07-10-2002

KONTROLA FUNKCE
26
1.Kontrolka nezapnutého
bezpečnostního pásu*
2. Kontrolka neutralizace nafukovacího
vaku "airbagu" spolujezdce*
3. Kontrolka čelních a bočních
nafukovacích vaků "airbagů"
4. Kontrolka předních světel do mlhy
5. Kontrolka antiblokovacího systému(ABS)
6. Kontrolka zadního světla do mlhy
7. Kontrolka levých směrových světel
8. Ukazatel počtu ujetých kilometrů,
ukazatel údržby a ukazatel hladiny
motorového oleje 9.
Kontrolka pravých směrových světel
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny
brzdové kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku a teploty
motorového oleje
16. Kontrolka teploty a minimální
hladiny chladicí kapaliny
17. Ukazatel teploty motorového oleje 18.
Tlačítko ukazatele ujetých kilometrů
19. Centrální výstražná kontrolka
(STOP)
20. Rychloměr
21. Ukazatel teploty chladicí kapaliny
22. Otáčkoměr
23. Ovladač reostatu osvětlení
24. Palivoměr
25. Kontrolka minimální zásoby paliva
26. Kontrolka dynamického řízení
stability (ESP/ASR)
* Podle země prodeje.

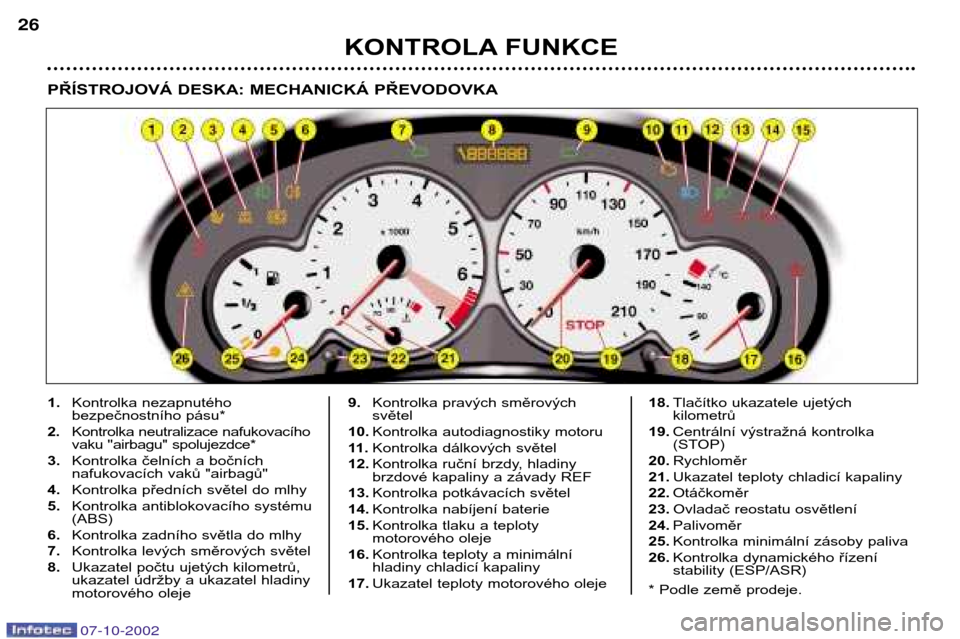

PŘÍSTROJOVÁ DESKA: MECHANICKÁ PŘEVODOVKA
07-10-2002

KONTROLA FUNKCE27
1.
Kontrolka nezapnutého
bezpečnostního pásu*
2. Kontrolka neutralizace nafukovacího vaku
"airbagu" spolujezdce*
3. Kontrolka čelních a bočních
nafukovacích vaků "airbagů"
4. Kontrolka předních světel do mlhy
5. Kontrolka antiblokovacího systému (ABS)
6. Kontrolka zadního světla do mlhy
7. Kontrolka levého směrového světla
8. Ukazatel ujetých kilometrů,
ukazatel údržby a ukazatel hladiny
motorového oleje 9.
Kontrolka pravého směrového světla
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny brzdové
kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku a teploty
motorového oleje
16. Kontrolka teploty a minimální hladiny
chladicí kapaliny
17. Funkční programy převodovky 18.
Ukazatel převodového stupně převodovky
19. Tlačítko ukazatele ujetých kilometrů
20. Centrální výstražná kontrolka STOP
21. Rychloměr
22. Ukazatel teploty chladicí kapaliny
23. Otáčkoměr
24. Ovladač reostatu osvětlení
25. Palivoměr
26. Kontrolka minimální zásoby paliva v nádrži
27. Kontrolka dynamického řízení stability(ESP/ASR)
* Podle země prodeje.

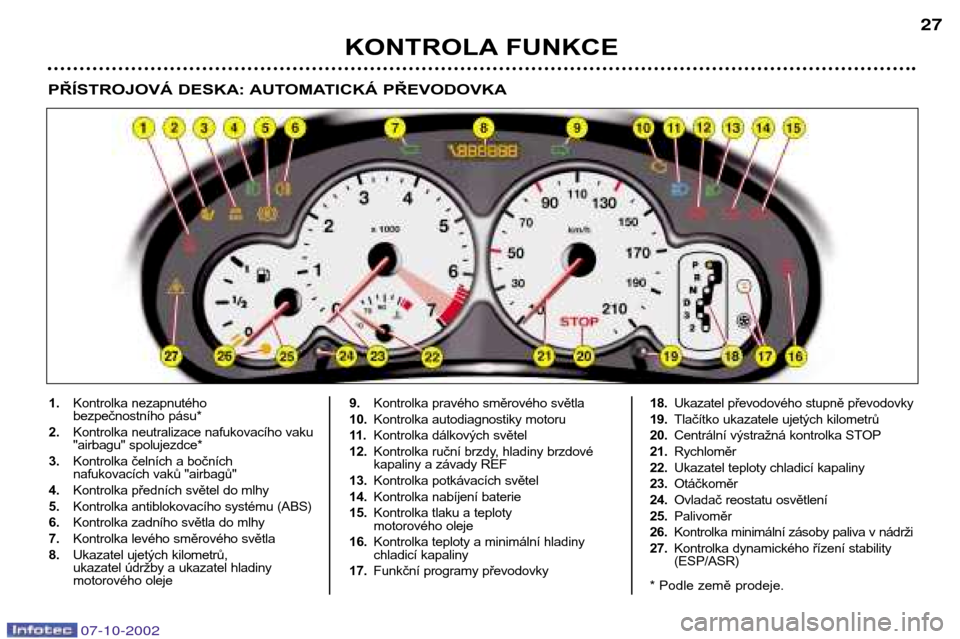

PŘÍSTROJOVÁ DESKA: AUTOMATICKÁ PŘEVODOVKA
07-10-2002

KONTROLA FUNKCE
28
Kontrolka ruční
(parkovací) brzdy,
minimální hladiny
brzdové kapaliny a
závady systému elektronického
rozdělení brzdného účinku (REF)
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Kontrolka oznamuje:
– že ruční (parkovací) brzda je zatažená nebo nedostatečně povolená,
– nadměrný úbytek brzdové kapaliny (jestliže kontrolka svítí, i když je ruční
brzda povolená),
– závadu systému elektronického rozdě- lení brzdného účinku (REF), jestliže
svítí současně s kontrolkou ABS.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
KONTROLA FUNKCE
Výstražná kontrolka, která nepřetržitě
svítí nebo bliká za chodu motoru, je
znamením závady funkce příslušné
součásti. Při rozsvícení některých
kontrolek se může ozvat zvukový
signál a na vícefunkčním displeji se
objeví hlášení. Nepodceňte tuto
výstrahu: co nejrychleji se obraťte na
servis PEUGEOT. Když se za jízdy
vozidla rozsvítí centrální výstražná
kontrolka STOP, je nutné okamžitě
zastavit. Při zastavování dbejte nabezpečnost.
Kontrolka antiblokovacího
systému (ABS)
Kontrolka se rozsvítí při každém zap-
nutí zapalování na 3 sekundy.
Jestliže kontrolka zůstane svítit nebo se
rozsvítí při jízdě rychlostí vyšší než
12 km/h, signalizuje poruchu systému ABS.
Vozidlo v takovém případě využívá klasický
brzdový systém s posilováním.
Rozsvícení této kontrolky je doprovázené
zvukovým signálem a hlášením
"Anom‡lie
ABS"na vícefunkční obrazovce.
Obraťte se na servis sítě PEUGEOT.
Kontrolka tlaku a
teploty motorovéhooleje
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit.
Tato kontrolka upozorňuje na:
-nedostatečný tlak oleje,
-nedostatečné množství oleje v mazacím okruhu; doplňte olej,
-příliš vysokou teplotu oleje. Rozsvícení kontrolky je doprováze-
né zvukovým signálem. Pro snížení
teploty oleje snižte rychlost vozidla.
Obraťte se na servis sítě PEUGEOT.
Kontrolka teploty a
minimální hladiny
chladicí kapaliny
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit.
Než dolejete kapalinu, počkejte na
vychladnutí motoru.
Chladicí okruh je pod tlakem.
Aby nedošlo k popálení při doplňování
chladicí kapaliny, povolte nejprve uzávěr
o dvě otáčky a nechte klesnout tlak.
Po klesnutí tlaku sejměte uzávěr a
dolijte kapalinu.
Obraťte se na servis sítě PEUGEOT.
Centrální výstražná
kontrolka (STOP)
Rozsvítí se současně s
kontrolkou "tlak motorového oleje",
"teplota a minimální hladina chladicí
kapaliny", "ruční (parkovací) brzda",
"minimální hladina brzdové kapaliny"
a "závada elektronického brzdnéhosystému".
Je nutno okamžitě zastavit, jestliže
kontrolka bliká při motoru v chodu .
Obraťte se na servis sítě PEUGEOT.
07-10-2002

KONTROLA FUNKCE29
Kontrolka čelních a
bočních nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí
zapalování rozsvítí na několik sekund,
potom zhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkčním
displeji, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis PEUGEOT.
Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je
zapnuté zapalování a řidič si zapome-
ne zapnout bezpečnostní pás. Kontrolka
autodiagnostiky motoru
Rozsvítí se při každém za-
pnutí zapalování.
Rozsvícení za chodu motoru ohlašuje
vadnou funkci systému vstřikování,
zapalování nebo omezení emisí. Je
nebezpečí zničení katalyzátoru.
Urychleně se obraťte na servis sítě
PEUGEOT.
Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalš’ch 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
– Je-li ručička v zóně (A), je teplota
správná.
– Jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná
kontrolka STOP bliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
Kontrolka systému
dynamického řízení
stability (ESP/ASR)
Kontrolka se při každém zapnutí zapa-
lování rozsvítí na několik sekund.
Jestliže kontrolka zůstane svítit nebo
se rozsvítí při motoru v chodu, za jízdy
vozidla, zazní zvukový signál a na
vícefunkční obrazovce se objevíhlášení "ESP/ASR mimo provoz ";
obraťte se na servis PEUGEOT.
Při motoru v chodu a za jízdy vozidla
kontrolka bliká při uvedení systému do
činnosti (odchylka mezi skutečnou
dráhou vozidla a dráhou požadovanouřidičem).
Při neutralizaci systému svítí kontrolka
bez přerušování.
* Podle země prodeje.
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky je doprová-
zené zvukovým signálem a hlášením
"Airbag spolujezdce neutralizo-vaný" na vícefunkčním displeji.
Jestliže je nafukovací vak spolujezdce
neutralizovaný, kontrolka se rozsvítí
při zapnutí zapalování a zůstane svítit.
Jestliže kontrolka bliká, obraťte se v
každém případě na servis PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následu-
jících poruch:
– vadnou funkci nabíjecího obvodu,
– povolené svorky baterie nebo star- téru,
– přetržený nebo povolený řemen alternátoru,
– vadný alternátor.
Obraťte se na servis sítě PEUGEOT.
07-10-2002

KONTROLA FUNKCE29
Kontrolka čelních a
bočních nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí
zapalování rozsvítí na několik sekund,
potom zhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkčním
displeji, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis PEUGEOT.
Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je
zapnuté zapalování a řidič si zapome-
ne zapnout bezpečnostní pás. Kontrolka
autodiagnostiky motoru
Rozsvítí se při každém za-
pnutí zapalování.
Rozsvícení za chodu motoru ohlašuje
vadnou funkci systému vstřikování,
zapalování nebo omezení emisí. Je
nebezpečí zničení katalyzátoru.
Urychleně se obraťte na servis sítě
PEUGEOT.
Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalš’ch 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
– Je-li ručička v zóně (A), je teplota
správná.
– Jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná
kontrolka STOP bliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
Kontrolka systému
dynamického řízení
stability (ESP/ASR)
Kontrolka se při každém zapnutí zapa-
lování rozsvítí na několik sekund.
Jestliže kontrolka zůstane svítit nebo
se rozsvítí při motoru v chodu, za jízdy
vozidla, zazní zvukový signál a na
vícefunkční obrazovce se objevíhlášení "ESP/ASR mimo provoz ";
obraťte se na servis PEUGEOT.
Při motoru v chodu a za jízdy vozidla
kontrolka bliká při uvedení systému do
činnosti (odchylka mezi skutečnou
dráhou vozidla a dráhou požadovanouřidičem).
Při neutralizaci systému svítí kontrolka
bez přerušování.
* Podle země prodeje.
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky je doprová-
zené zvukovým signálem a hlášením
"Airbag spolujezdce neutralizo-vaný" na vícefunkčním displeji.
Jestliže je nafukovací vak spolujezdce
neutralizovaný, kontrolka se rozsvítí
při zapnutí zapalování a zůstane svítit.
Jestliže kontrolka bliká, obraťte se v
každém případě na servis PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následu-
jících poruch:
– vadnou funkci nabíjecího obvodu,
– povolené svorky baterie nebo star- téru,
– přetržený nebo povolený řemen alternátoru,
– vadný alternátor.
Obraťte se na servis sítě PEUGEOT.
07-10-2002

KONTROLA FUNKCE
30
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje postupně funkce tří zařízení:
-ukazatel údržby (viz příslušná kapitola),
-ukazatel hladiny motorového oleje,
-ukazatel ujetých kilometrů (celkový a denní počet ujetých km).Poznámka:
celkový a denní počet ujetých kilometrů se zobrazí na třicet sekund
při vypnutí zapalování, při otevření dveří řidiče a rovněž při zamknutí a odemknutí vozidla.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve zobrazí informace ukazatele údržby, poté se
přibližně na deset sekund zobrazí hladina motorového oleje.
Maximum
Jestliže je toto hlášení potvrzeno kontrolou
pomocí ruční měrky, nadbytek oleje může
způsobit poškození motoru.
Urychleně se obraťte na servis PEUGEOT. Minimum
Ověřte hladinu ruční měrkou a dolijte olej.
Zobrazený stav je platný, pouze když je vozidlo
ve vodorovné poloze a motor je zastaven déle
než 10 minut.
Závada měřiče hladiny oleje Pro signalizování poruchy funkce měřiče hladiny
oleje bliká na ukazateli 6 čárek.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Ukazatel teploty motorového oleje
Za chodu motoru ukazatel signalizuje
teplotu oleje:
– když je ručička v zóně
(C), je teplo-
ta v pořádku,
– když je ručička v zóně (D), je teplo-
ta příliš vysoká. Pro snížení teploty
oleje snižte rychlost vozidla.
07-10-2002

KONTROLA FUNKCE
30
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje postupně funkce tří zařízení:
-ukazatel údržby (viz příslušná kapitola),
-ukazatel hladiny motorového oleje,
-ukazatel ujetých kilometrů (celkový a denní počet ujetých km).Poznámka:
celkový a denní počet ujetých kilometrů se zobrazí na třicet sekund
při vypnutí zapalování, při otevření dveří řidiče a rovněž při zamknutí a odemknutí vozidla.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve zobrazí informace ukazatele údržby, poté se
přibližně na deset sekund zobrazí hladina motorového oleje.
Maximum
Jestliže je toto hlášení potvrzeno kontrolou
pomocí ruční měrky, nadbytek oleje může
způsobit poškození motoru.
Urychleně se obraťte na servis PEUGEOT. Minimum
Ověřte hladinu ruční měrkou a dolijte olej.
Zobrazený stav je platný, pouze když je vozidlo
ve vodorovné poloze a motor je zastaven déle
než 10 minut.
Závada měřiče hladiny oleje Pro signalizování poruchy funkce měřiče hladiny
oleje bliká na ukazateli 6 čárek.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Ukazatel teploty motorového oleje
Za chodu motoru ukazatel signalizuje
teplotu oleje:
– když je ručička v zóně
(C), je teplo-
ta v pořádku,
– když je ručička v zóně (D), je teplo-
ta příliš vysoká. Pro snížení teploty
oleje snižte rychlost vozidla.
07-10-2002

KONTROLA FUNKCE31
Výstražná světla
Stiskněte tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém zapalování.
Automatické rozsvícení
výstražných světel*
Při nouzovém brzdění se v závislosti
na velikosti zpomalení rozsvítí auto-
maticky výstražná světla. Zhasnou
automaticky při prvním stlačení pedá-
lu akcelerace. M ůžete je rovněž zhasnout stisknutím
tlačítka na palubní desce .

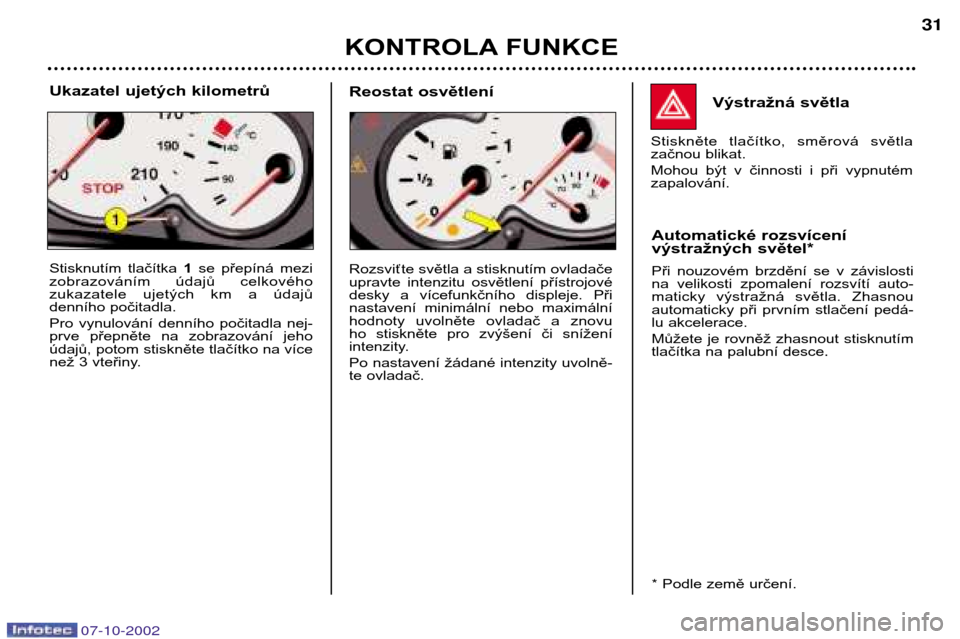

* Podle země určení. Ukazatel ujetých kilometrů
Stisknutím tlačítka 1se přepíná mezi
zobrazováním údajů celkového
zukazatele ujetých km a údajů
denního počitadla.
Pro vynulování denního počitadla nej-
prve přepněte na zobrazování jeho
údajů, potom stiskněte tlačítko na více
než 3 vteřiny. Reostat osvětlení
Rozsviťte světla a stisknutím ovladače
upravte intenzitu osvětlení přístrojové
desky a vícefunkčního displeje. Při
nastavení minimální nebo maximální
hodnoty uvolněte ovladač a znovu
ho stiskněte pro zvýšení či snížení
intenzity.
Po nastavení žádané intenzity uvolně-
te ovladač.
07-10-2002

VÁŠ PEUGEOT 206 CC PODROBNĚ
32
Seřízení parametrů
Držte tlačítko 1stisknuté po dobu dvou sekund pro přístup k seřizování parametrů.
Když údaj bliká, je možné jej změnit.
Poté každé další stisknutí tlačítka 1přepne jednotlivé údaje v následujícím pořadí:
- jazyk, ve kterém jsou informace uváděny,
- jednotka rychlosti (km nebo míle),
- jednotka teploty (stupně Celsia nebo Farenheita),
- časový cyklus (režim 12 nebo 24 hodin),
- hodiny,
- minuty,
- rok,
- měsíc,
- den.
Stisknutím tlačítka 2se mění zvolený údaj. Přidržením tlačítka se posun urychlí.
Po uplynutí 7 sekund bez jakéhokoli seřízení se displej vrátí na zobrazování
základních údajů a změněné údaje jsou uložené do paměti.
DISPLEJ B
Umožňuje zobrazit tyto informace:
- čas,
- datum,
- venkovní teplotu (bliká v případě nebezpečí tvorby náledí),
- funkce autorádia,
- kontrolu vstupů; displej graficky upozorňuje na otevřené dveře,
- výstražná hlášení (např.: "anomá- lie dobíjení baterie") nebo infor-
mace (např.: "malá zásoba pali-
va"), zobrazované dočasně,
mohou být vymazány stisknutímtlačítka 1nebo 2,
- palubní počítač.
07-10-2002
