PEUGEOT 207 2008 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 207, Model: PEUGEOT 207 2008Pages: 255, PDF Dimensioni: 13.34 MB
Page 151 of 255
!

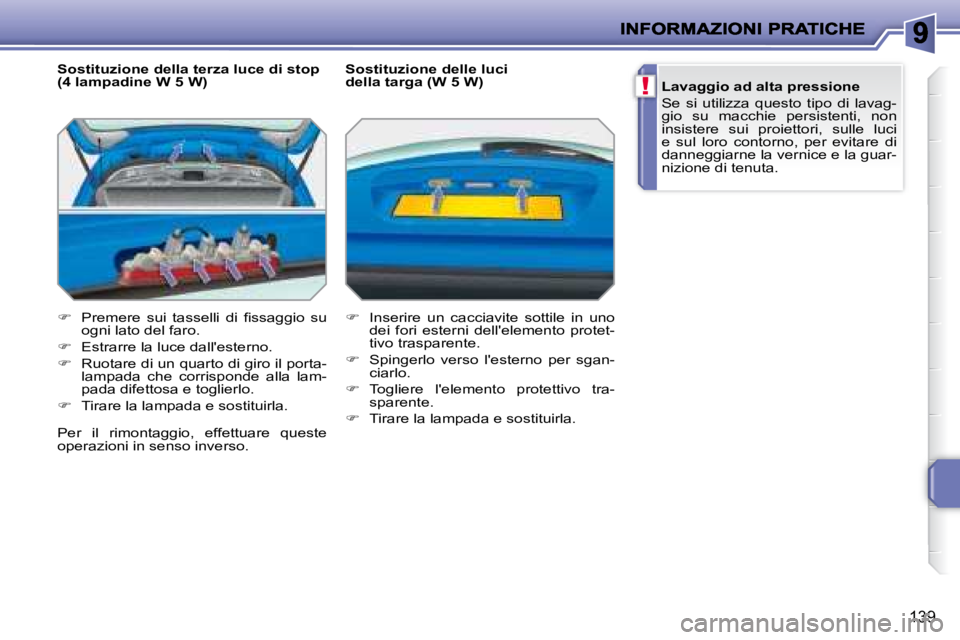

139
Sostituzione della terza luce di stop
(4 lampadine W 5 W)
P r e m e r e s u i t a s s e l l i d i fi s s a g g i o s u
ogni lato del faro.
Estrarre la luce dall'esterno.
Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa e toglierlo.
Tirare la lampada e sostituirla. Sostituzione delle luci
della targa (W 5 W)
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.
Spingerlo verso l'esterno per sgan-
ciarlo.
Togliere l'elemento protettivo tra-
sparente.
Tirare la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non
insistere sui proiettori, sulle luci
e sul loro contorno, per evitare di
danneggiarne la vernice e la guar-
nizione di tenuta.
Page 152 of 255
i

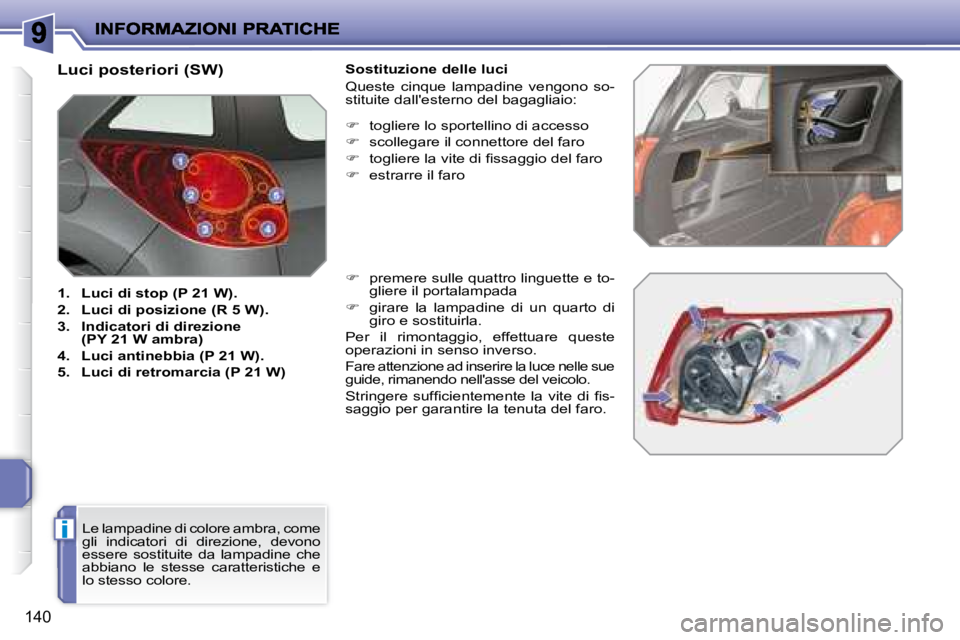

140
Luci posteriori (SW)
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Indicatori di direzione
(PY 21 W ambra)
4. Luci antinebbia (P 21 W).
5. Luci di retromarcia (P 21 W) Sostituzione delle luci
Queste cinque lampadine vengono so-
stituite dall'esterno del bagagliaio:
togliere lo sportellino di accesso
scollegare il connettore del faro
t o g l i e r e l a v i t e d i fi s s a g g i o d e l f a r o
estrarre il faro
premere sulle quattro linguette e to-
gliere il portalampada
girare la lampadine di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Fare attenzione ad inserire la luce nelle sue
guide, rimanendo nell'asse del veicolo.
S t r i n g e r e s u f fi c i e n t e m e n t e l a v i t e d i fi s -
saggio per garantire la tenuta del faro.
Le lampadine di colore ambra, come
gli indicatori di direzione, devono
essere sostituite da lampadine che
abbiano le stesse caratteristiche e
lo stesso colore.
Page 153 of 255
!

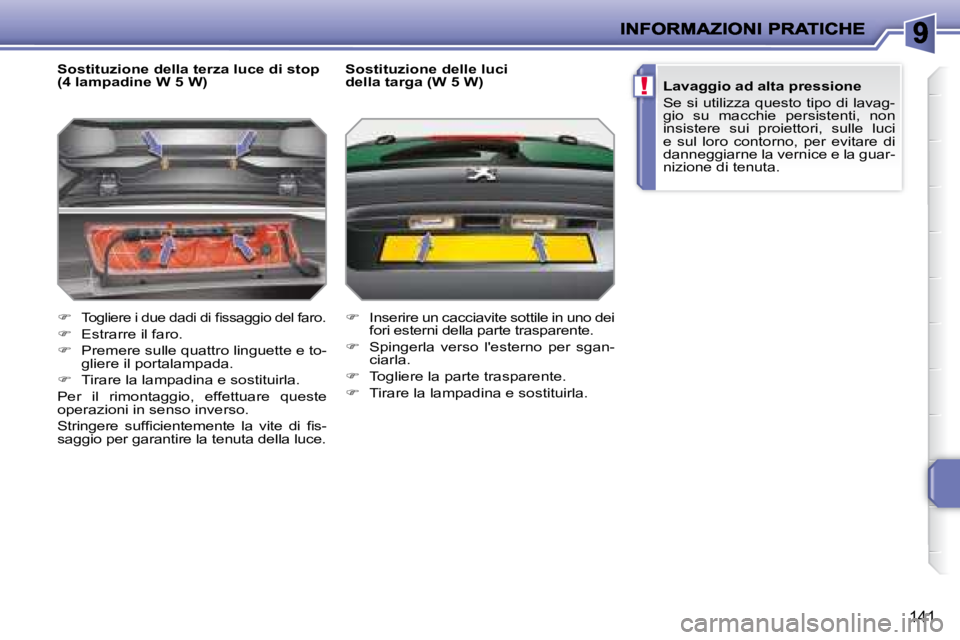

141
Sostituzione della terza luce di stop
(4 lampadine W 5 W)
T o g l i e r e i d u e d a d i d i fi s s a g g i o d e l f a r o .
Estrarre il faro.
Premere sulle quattro linguette e to-
gliere il portalampada.
Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
S t r i n g e r e s u f fi c i e n t e m e n t e l a v i t e d i fi s -
saggio per garantire la tenuta della luce. Sostituzione delle luci
della targa (W 5 W)
Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente.
Spingerla verso l'esterno per sgan-
ciarla.
Togliere la parte trasparente.
Tirare la lampadina e sostituirla.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non
insistere sui proiettori, sulle luci
e sul loro contorno, per evitare di
danneggiarne la vernice e la guar-
nizione di tenuta.
Page 154 of 255
!
i

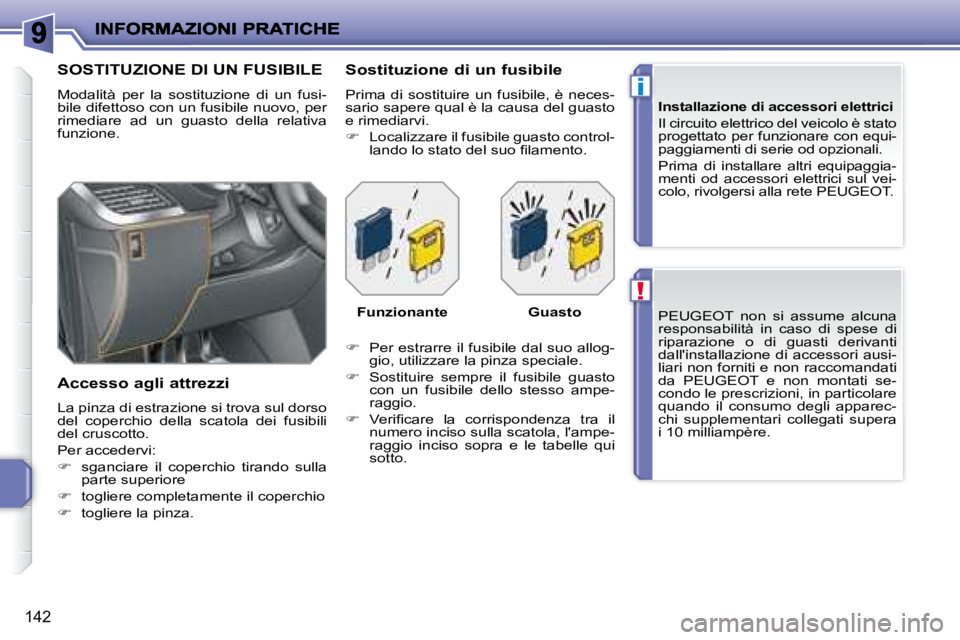

142
PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le prescrizioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è stato
progettato per funzionare con equi-
paggiamenti di serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul vei-
colo, rivolgersi alla rete PEUGEOT .
SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
rimediare ad un guasto della relativa
funzione.
Accesso agli attrezzi
La pinza di estrazione si trova sul dorso
del coperchio della scatola dei fusibili
del cruscotto.
Per accedervi:
sganciare il coperchio tirando sulla
parte superiore
togliere completamente il coperchio
togliere la pinza. Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del guasto
e rimediarvi.
Localizzare il fusibile guasto control-
l a n d o l o s t a t o d e l s u o fi l a m e n t o .
Per estrarre il fusibile dal suo allog-
gio, utilizzare la pinza speciale.
Sostituire sempre il fusibile guasto
con un fusibile dello stesso ampe-
raggio.
V e r i fi c a r e l a c o r r i s p o n d e n z a t r a i l
numero inciso sulla scatola, l'ampe-
raggio inciso sopra e le tabelle qui
sotto.
Funzionante
Guasto
Page 155 of 255

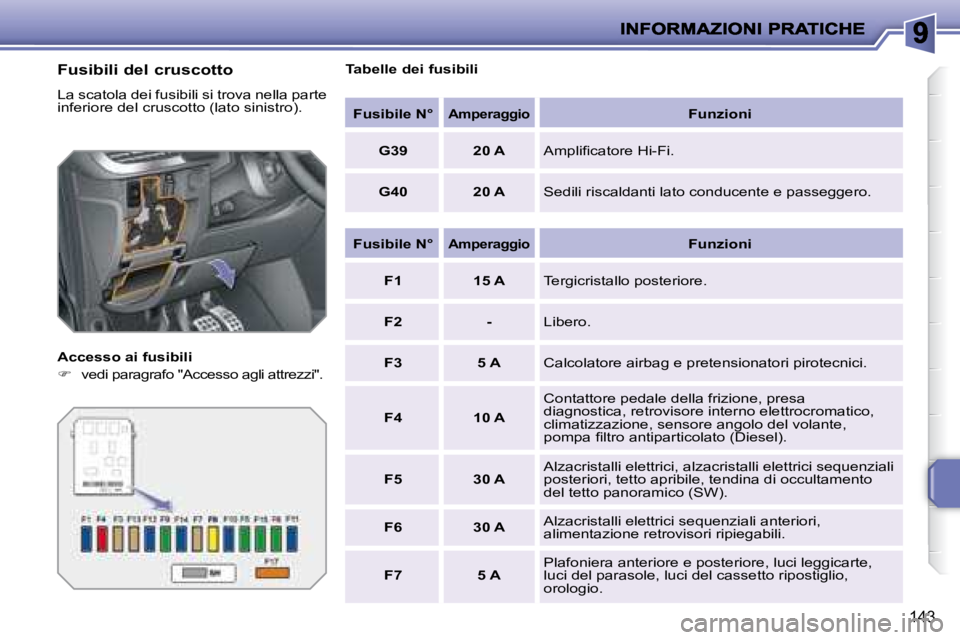

143
Fusibili del cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
vedi paragrafo "Accesso agli attrezzi". Tabelle dei fusibili
Fusibile N°
Amperaggio
Funzioni
G39 20 A A m p l i fi c a t o r e H i - F i .
G40 20 A Sedili riscaldanti lato conducente e passeggero.
Fusibile N°
Amperaggio
Funzioni
F1 15 A Tergicristallo posteriore.
F2 - Libero.
F3 5 A Calcolatore airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedale della frizione, presa
diagnostica, retrovisore interno elettrocromatico,
climatizzazione, sensore angolo del volante,
p o m p a fi l t r o a n t i p a r t i c o l a t o ( D i e s e l ) .
F5 30 A Alzacristalli elettrici, alzacristalli elettrici sequenziali
posteriori, tetto apribile, tendina di occultamento
del tetto panoramico (SW).
F6 30 A Alzacristalli elettrici sequenziali anteriori,
alimentazione retrovisori ripiegabili.
F7 5 A Plafoniera anteriore e posteriore, luci leggicarte,
luci del parasole, luci del cassetto ripostiglio,
orologio.
Page 156 of 255

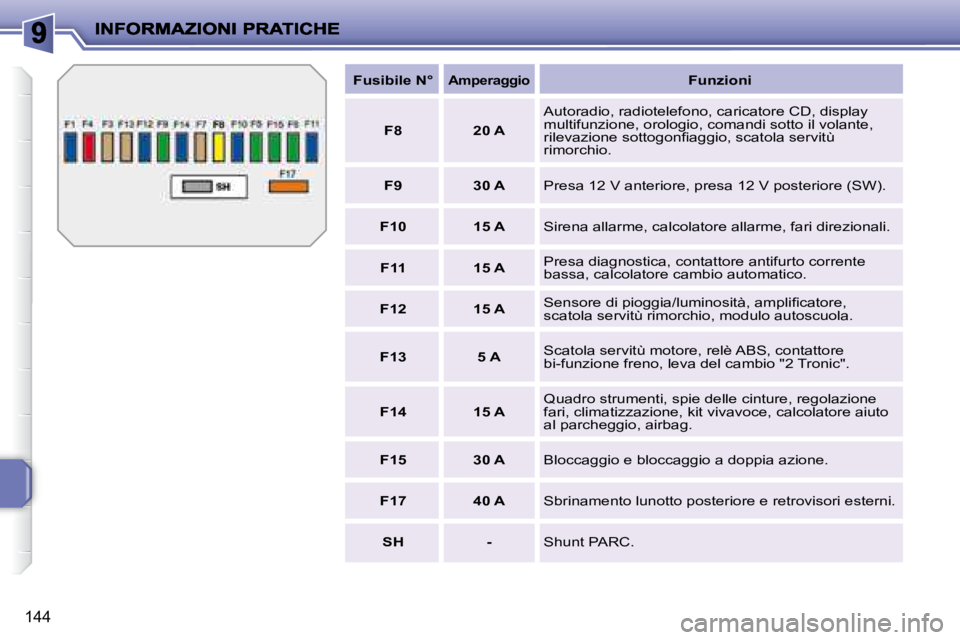

144
Fusibile N°
Amperaggio
Funzioni
F8 20 A Autoradio, radiotelefono, caricatore CD, display
multifunzione, orologio, comandi sotto il volante,
r i l e v a z i o n e s o t t o g o n fi a g g i o , s c a t o l a s e r v i t ù
rimorchio.
F9 30 A Presa 12 V anteriore, presa 12 V posteriore (SW).
F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.
F11 15 A Presa diagnostica, contattore antifurto corrente
bassa, calcolatore cambio automatico.
F12 15 A S e n s o r e d i p i o g g i a / l u m i n o s i t à , a m p l i fi c a t o r e ,
scatola servitù rimorchio, modulo autoscuola.
F13 5 A Scatola servitù motore, relè ABS, contattore
bi-funzione freno, leva del cambio "2 Tronic".
F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, kit vivavoce, calcolatore aiuto
al parcheggio, airbag.
F15 30 A Bloccaggio e bloccaggio a doppia azione.
F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARC.
Page 157 of 255

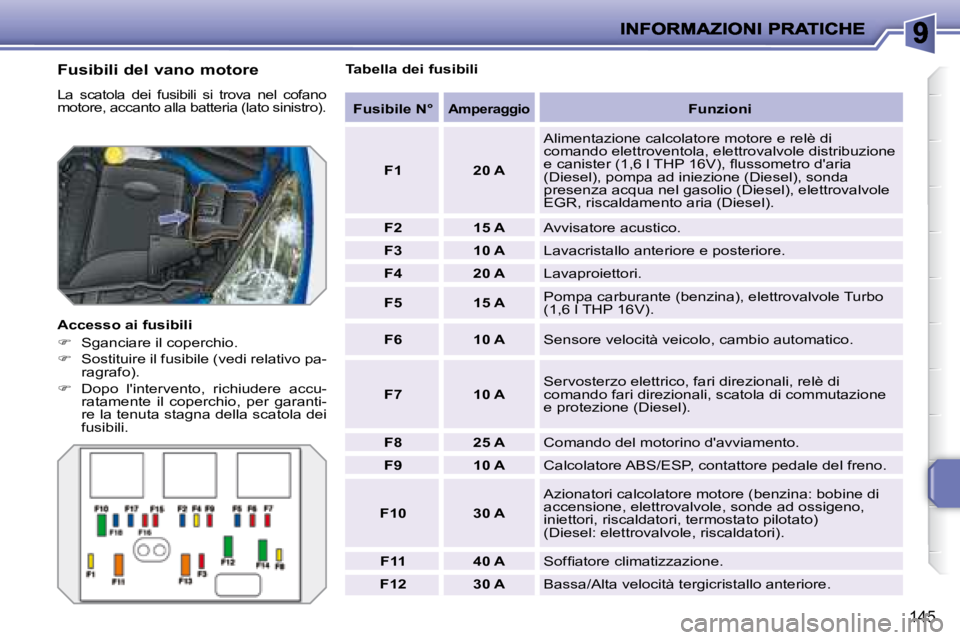

145
Fusibili del vano motore
La scatola dei fusibili si trova nel cofano
motore, accanto alla batteria (lato sinistro).
Accesso ai fusibili
Sganciare il coperchio.
Sostituire il fusibile (vedi relativo pa-
ragrafo).
Dopo l'intervento, richiudere accu-
ratamente il coperchio, per garanti-
re la tenuta stagna della scatola dei
fusibili. Tabella dei fusibili
Fusibile N°
Amperaggio
Funzioni
F1 20 A Alimentazione calcolatore motore e relè di
comando elettroventola, elettrovalvole distribuzione
e c a n i s t e r ( 1 , 6 l T H P 1 6 V ) , fl u s s o m e t r o d ' a r i a
(Diesel), pompa ad iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore e posteriore.
F4 20 A Lavaproiettori.
F5 15 A Pompa carburante (benzina), elettrovalvole Turbo
(1,6 l THP 16V).
F6 10 A Sensore velocità veicolo, cambio automatico.
F7 10 A Servosterzo elettrico, fari direzionali, relè di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).
F8 25 A Comando del motorino d'avviamento.
F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.
F10 30 A Azionatori calcolatore motore (benzina: bobine di
accensione, elettrovalvole, sonde ad ossigeno,
iniettori, riscaldatori, termostato pilotato)
(Diesel: elettrovalvole, riscaldatori).
F11 40 A S o f fi a t o r e c l i m a t i z z a z i o n e .
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
Page 158 of 255

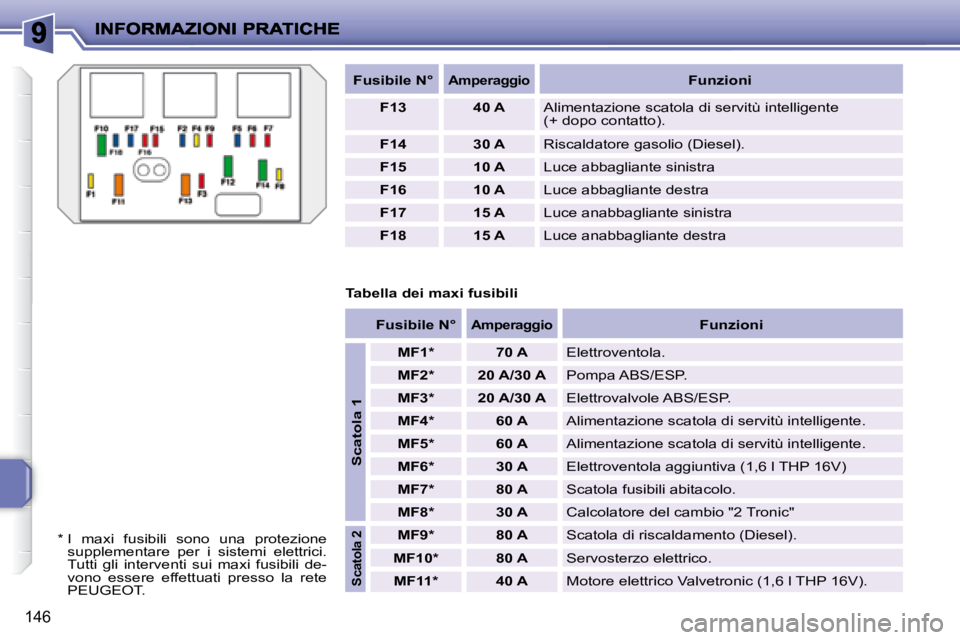

146
Fusibile N°
Amperaggio
Funzioni
F13 40 A Alimentazione scatola di servitù intelligente
(+ dopo contatto).
F14 30 A Riscaldatore gasolio (Diesel).
F15 10 A Luce abbagliante sinistra
F16 10 A Luce abbagliante destra
F17 15 A Luce anabbagliante sinistra
F18 15 A Luce anabbagliante destra
* I m a x i f u s i b i l i s o n o u n a p r o t e z i o n e supplementare per i sistemi elettrici.
T u t t i g l i i n t e r v e n t i s u i m a x i f u s i b i l i d e -
vono essere effettuati presso la rete
PEUGEOT . Tabella dei maxi fusibili
Fusibile N°
Amperaggio
Funzioni
Scatola 1
MF1 * 70 A Elettroventola.
MF2 * 20 A/30 A Pompa ABS/ESP.
MF3 * 20 A/30 A Elettrovalvole ABS/ESP.
MF4 * 60 A Alimentazione scatola di servitù intelligente.
MF5 * 60 A Alimentazione scatola di servitù intelligente.
MF6 * 30 A Elettroventola aggiuntiva (1,6 l THP 16V)
MF7 * 80 A Scatola fusibili abitacolo.
MF8 * 30 A Calcolatore del cambio "2 Tronic"
Scatola 2
MF9 * 80 A Scatola di riscaldamento (Diesel).
MF10 * 80 A Servosterzo elettrico.
MF11 * 40 A Motore elettrico Valvetronic (1,6 l THP 16V).
Page 159 of 255

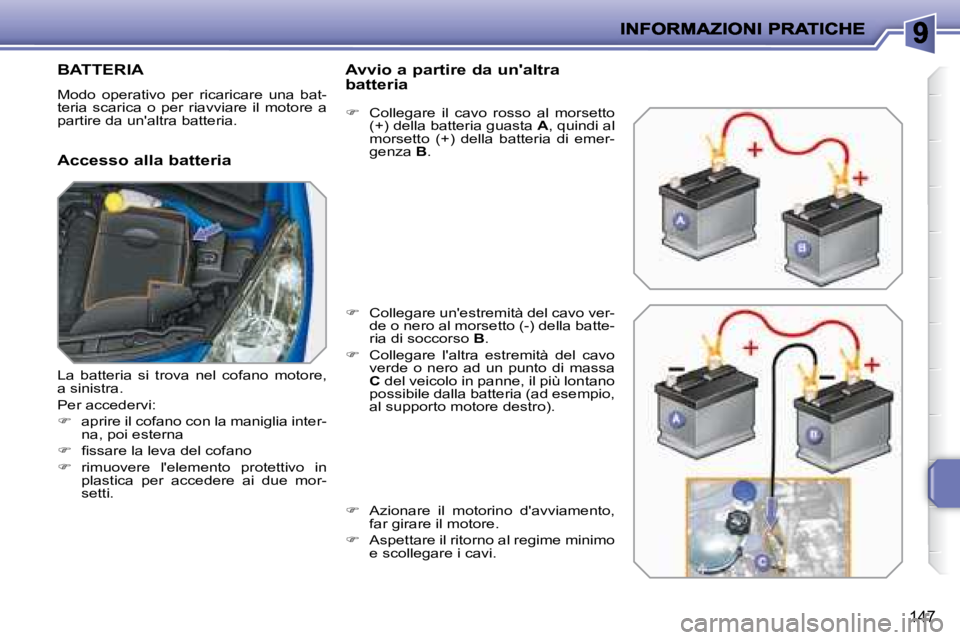

147
BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore a
partire da un'altra batteria.
Accesso alla batteria Avvio a partire da un'altra
batteria
Collegare il cavo rosso al morsetto
(+) della batteria guasta A , quindi al
morsetto (+) della batteria di emer-
genza B .
Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di soccorso B .
Collegare l'altra estremità del cavo
verde o nero ad un punto di massa
C del veicolo in panne, il più lontano
possibile dalla batteria (ad esempio,
al supporto motore destro).
Azionare il motorino d'avviamento,
far girare il motore.
Aspettare il ritorno al regime minimo
e scollegare i cavi.
La batteria si trova nel cofano motore,
a sinistra.
Per accedervi:
aprire il cofano con la maniglia inter-
na, poi esterna
fi s s a r e l a l e v a d e l c o f a n o
rimuovere l'elemento protettivo in
plastica per accedere ai due mor-
setti.
Page 160 of 255
!
!
i

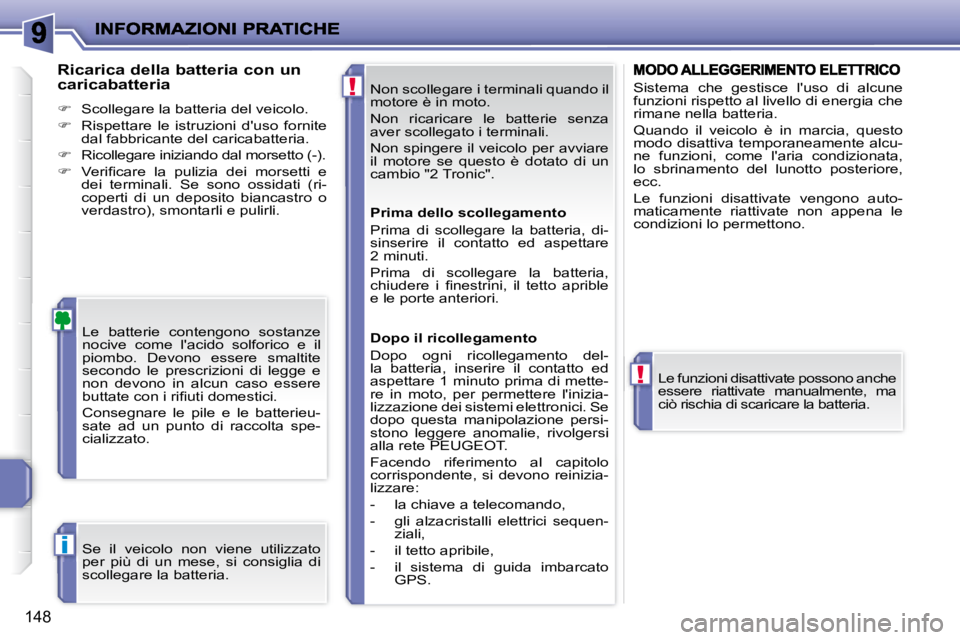

148
Non scollegare i terminali quando il
motore è in moto.
Non ricaricare le batterie senza
aver scollegato i terminali.
Non spingere il veicolo per avviare
il motore se questo è dotato di un
cambio "2 Tronic".
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
b u t t a t e c o n i r i fi u t i d o m e s t i c i .
Consegnare le pile e le batterieu-
sate ad un punto di raccolta spe-
cializzato.
Ricarica della batteria con un
caricabatteria
Scollegare la batteria del veicolo.
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatteria.
Ricollegare iniziando dal morsetto (-).
V e r i fi c a r e l a p u l i z i a d e i m o r s e t t i e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.
Le funzioni disattivate possono anche
essere riattivate manualmente, ma
ciò rischia di scaricare la batteria. Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia che
rimane nella batteria.
Quando il veicolo è in marcia, questo
modo disattiva temporaneamente alcu-
ne funzioni, come l'aria condizionata,
lo sbrinamento del lunotto posteriore,
ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima dello scollegamento
Prima di scollegare la batteria, di-
sinserire il contatto ed aspettare
2 minuti.
Prima di scollegare la batteria,
c h i u d e r e i fi n e s t r i n i , i l t e t t o a p r i b l e
e le porte anteriori.
Dopo il ricollegamento
Dopo ogni ricollegamento del-
la batteria, inserire il contatto ed
aspettare 1 minuto prima di mette-
re in moto, per permettere l'inizia-
lizzazione dei sistemi elettronici. Se
dopo questa manipolazione persi-
stono leggere anomalie, rivolgersi
alla rete PEUGEOT .
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave a telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il tetto apribile,
- il sistema di guida imbarcato GPS.
