PEUGEOT 207 2009 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 207, Model: PEUGEOT 207 2009Pages: 267, PDF-Größe: 15.74 MB

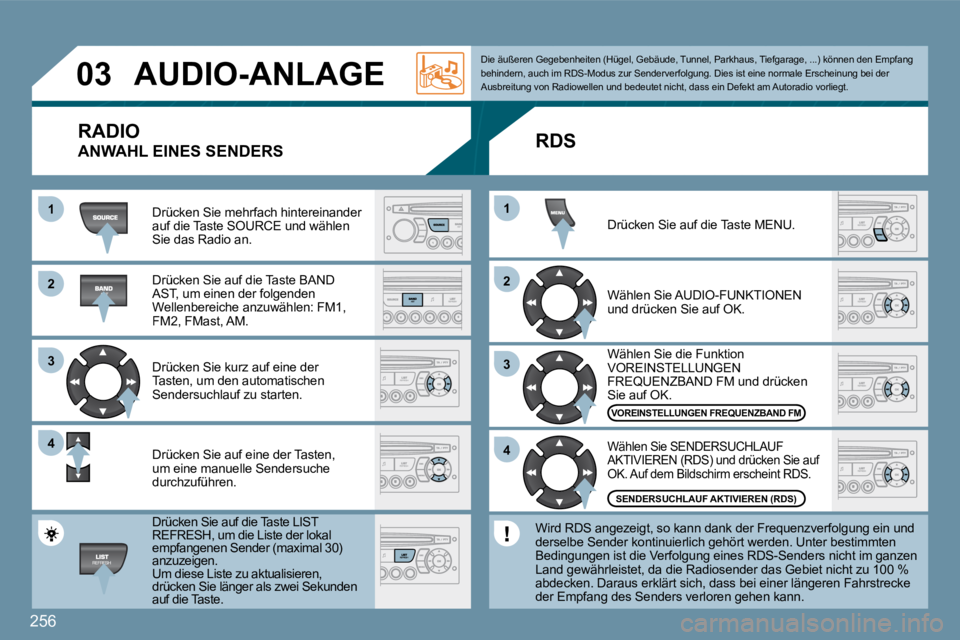

Page 251 of 267
256
2 2
3 3
4 4
11
2 2
4 4
3 3
11
0 3AUDIO-ANLAGE
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie das Radio an.
Drücken Sie auf die Taste BAND AST, um einen der folgenden Wellenbereiche anzuwählen: FM1, FM2, FMast, AM.
Drücken Sie kurz auf eine der Tasten, um den automatischen Sendersuchlauf zu starten.
Drücken Sie auf eine der Tasten, um eine manuelle Sendersuche durchzuführen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste der lokal empfangenen Sender (maximal 30) anzuzeigen. Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden auf die Taste.
Wählen Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.
Wählen Sie die Funktion VOREINSTELLUNGEN FREQUENZBAND FM und drücken Sie auf OK.
Wählen Sie AUDIO-FUNKTIONEN und drücken Sie auf OK.
Drücken Sie auf die Taste MENU.
V O R E I N S T E L L U N G E N F R E Q U E N Z B A N D F M
S E N D E R S U C H L A U F A K T I V I E R E N ( R D S )
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
RDS
Wird RDS angezeigt, so kann dank der Frequenzverfo lgung ein und derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni cht im ganzen Land gewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.
RADIO
ANWAHL EINES SENDERS
Page 252 of 267
257
11
2 2
11
2 2

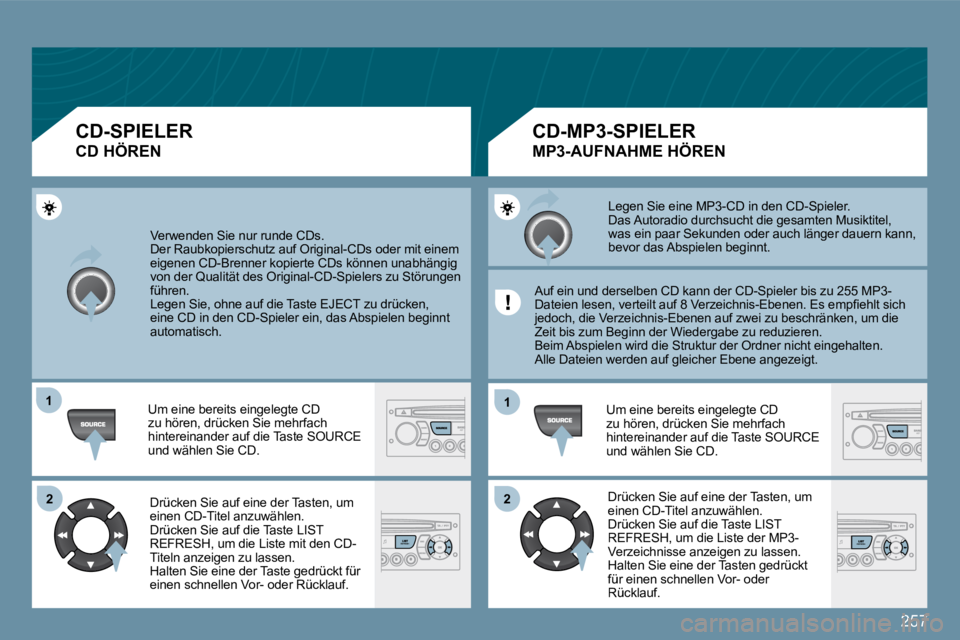

Verwenden Sie nur runde CDs. Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner kopierte CDs können unabhängig von der Qualität des Original-CD-Spielers zu Störungen führen. Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginn t automatisch.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste mit den CD-Titeln anzeigen zu lassen. Halten Sie eine der Taste gedrückt für einen schnellen Vor- oder Rücklauf.
Legen Sie eine MP3-CD in den CD-Spieler. Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden oder auch länger dauern kann, bevor das Abspielen beginnt.
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3- D a t e i e n l e s e n , v e r t e i l t a u f 8 V e r z e i c h n i s - E b e n e n . E s e m p fi e h l t s i c h jedoch, die Verzeichnis-Ebenen auf zwei zu beschrän ken, um die Zeit bis zum Beginn der Wiedergabe zu reduzieren. Beim Abspielen wird die Struktur der Ordner nicht eingehalten. Alle Dateien werden auf gleicher Ebene angezeigt.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen. Halten Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf.
CD-SPIELER
C D H Ö R E N
C D - M P 3 - S P I E L E R
M P 3 - A U F N A H M E H Ö R E N

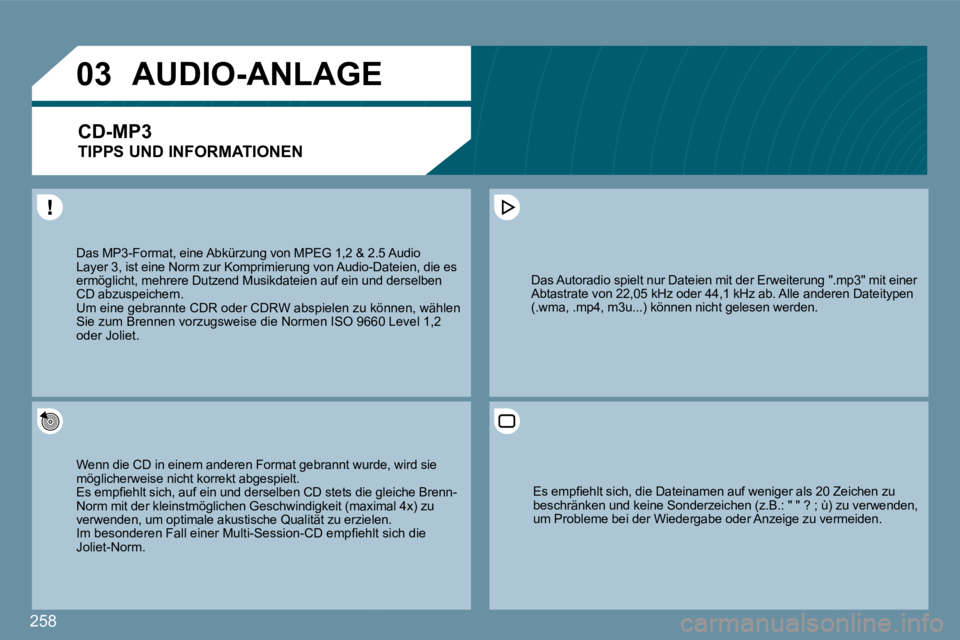

Page 253 of 267
258
0 3
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dadio-Dateien, die es ermöglicht, mehrere Dutzend Musikdateien auf ein un d n und derselben CD abzuspeichern. Um eine gebrannte CDR oder CDRW abspielen zu können, wäh len W abspielen zu können, wählen Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2 Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2 oder Joliet.
Wenn die CD in einem anderen Format gebrannt wurde wurde, wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e B r e n n - E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e B r e n n -Norm mit der kleinstmöglichen Geschwindigkeit (maxi mmaximal 4x) zu verwenden, um optimale akustische Qualität zu erzielenrzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterung ".mng ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle and erenderen Dateitypen (.wma, .mp4, m3u...) können nicht gelesen werden.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) z ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu vermu vermeiden.
C D - M P 3
TIPPS UND INFORMATIONEN
AUDIO-ANLAGE

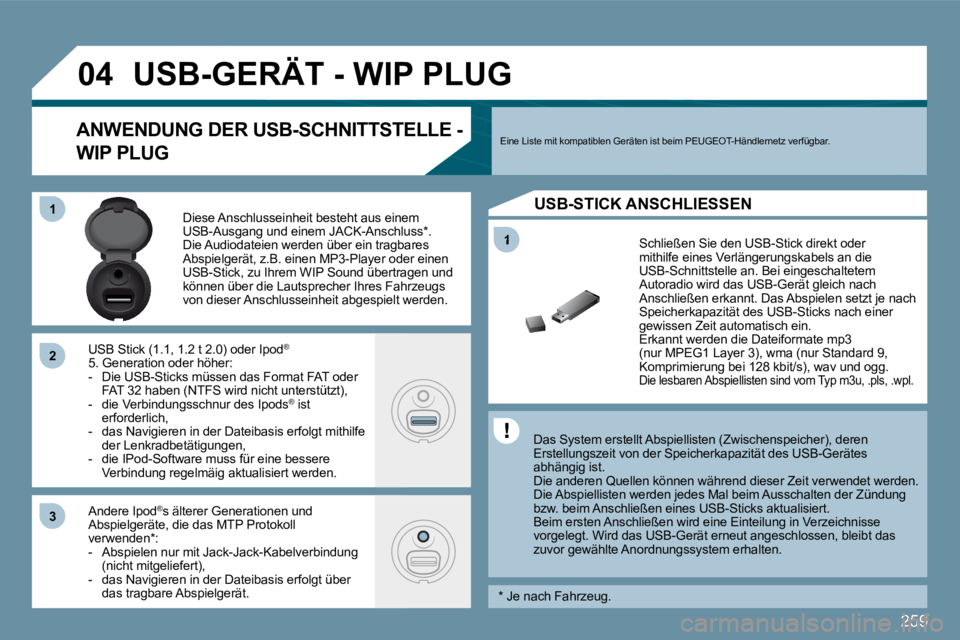

Page 254 of 267
259
1
0 4
11
2 2
3 3
USB-GERÄT - WIP PLUG
Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-G erätes abhängig ist. Die anderen Quellen können während dieser Zeit verwendet werden. Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung bzw. beim Anschließen eines USB-Sticks aktualisiert . Beim ersten Anschließen wird eine Einteilung in Verzeichnisse vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt das zuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an die USB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nach einer gewissen Zeit automatisch ein. Erkannt werden die Dateiformate mp3 (nur MPEG1 Layer 3), wma (nur Standard 9, Komprimierung bei 128 kbit/s), wav und ogg. Die lesbaren Abspiellisten sind vom Typ m3u, .pls, .wpl.
Diese Anschlusseinheit besteht aus einem USB-Ausgang und einem JACK-Anschluss * . Die Audiodateien werden über ein tragbares Abspielgerät, z.B. einen MP3-Player oder einen USB-Stick, zu Ihrem WIP Sound übertragen und können über die Lautsprecher Ihres Fahrzeugs von dieser Anschlusseinheit abgespielt werden.
USB Stick (1.1, 1.2 t 2.0) oder Ipod ®
5. Generation oder höher: - Die USB-Sticks müssen das Format FAT oder FAT 32 haben (NTFS wird nicht unterstützt), - die Verbindungsschnur des Ipods ® ist ®
erforderlich, - das Navigieren in der Dateibasis erfolgt mithilfe der Lenkradbetätigungen, - die IPod-Software muss für eine bessere Verbindung regelmäig aktualisiert werden.
Andere Ipod ® s älterer Generationen und Abspielgeräte, die das MTP Protokoll verwenden * : - Abspielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert), - das Navigieren in der Dateibasis erfolgt über das tragbare Abspielgerät.
Eine Liste mit kompatiblen Geräten ist beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
USB-STICK ANSCHLIESSEN
* Je nach Fahrzeug.

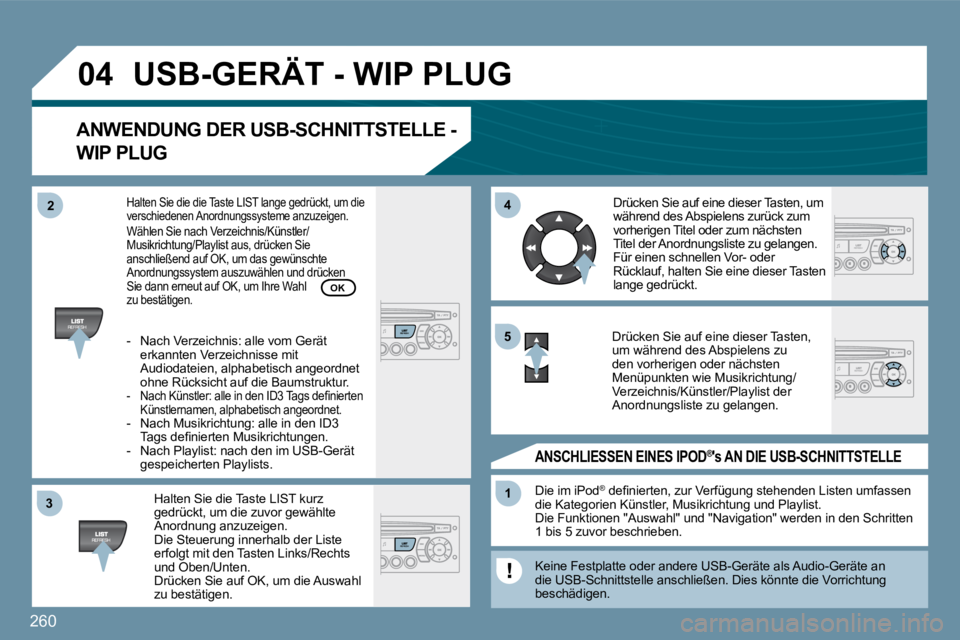

Page 255 of 267
260
3 3
0 4
4 4
11
5 5
2 2
USB-GERÄT - WIP PLUG
ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
Halten Sie die Taste LIST kurz gedrückt, um die zuvor gewählte Anordnung anzuzeigen. Die Steuerung innerhalb der Liste erfolgt mit den Tasten Links/Rechts und Oben/Unten. Drücken Sie auf OK, um die Auswahl zu bestätigen.
Die im iPod ® d e fi n i e r t e n , z u r V e r f ü g u n g s t e h e n d e n L i s t e n u m f a s s e n ®
die Kategorien Künstler, Musikrichtung und Playlist. Die Funktionen "Auswahl" und "Navigation" werden i n den Schritten 1 bis 5 zuvor beschrieben.
Keine Festplatte oder andere USB-Geräte als Audio-Geräte an die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung beschädigen.
ANSCHLIESSEN EINES IPOD ®OD OD ' s A N D I E U S B - S C H N I T T S T E L L E ®
Drücken Sie auf eine dieser Tasten, um während des Abspielens zurück zum vorherigen Titel oder zum nächsten Titel der Anordnungsliste zu gelangen. Für einen schnellen Vor- oder Rücklauf, halten Sie eine dieser Tasten lange gedrückt.
Drücken Sie auf eine dieser Tasten, um während des Abspielens zu den vorherigen oder nächsten Menüpunkten wie Musikrichtung/Verzeichnis/Künstler/Playlist der Anordnungsliste zu gelangen.
Halten Sie die die Taste LIST lange gedrückt, um die verschiedenen Anordnungssysteme anzuzeigen. Wählen Sie nach Verzeichnis/Künstler/Musikrichtung/Playlist aus, drücken Sie anschließend auf OK, um das gewünschte Anordnungssystem auszuwählen und drückenSie dann erneut auf OK, um Ihre Wahlzu bestätigen.
- Nach Verzeichnis: alle vom Gerät erkannten Verzeichnisse mit Audiodateien, alphabetisch angeordnet ohne Rücksicht auf die Baumstruktur. - N a c h K ü n s t l e r : a l l e i n d e n I D 3 T a g s d e fi n i e r t e n Künstlernamen, alphabetisch angeordnet. - Nach Musikrichtung: alle in den ID3 T a g s d e fi n i e r t e n M u s i k r i c h t u n g e n . - Nach Playlist: nach den im USB-Gerät gespeicherten Playlists.
drückenOK

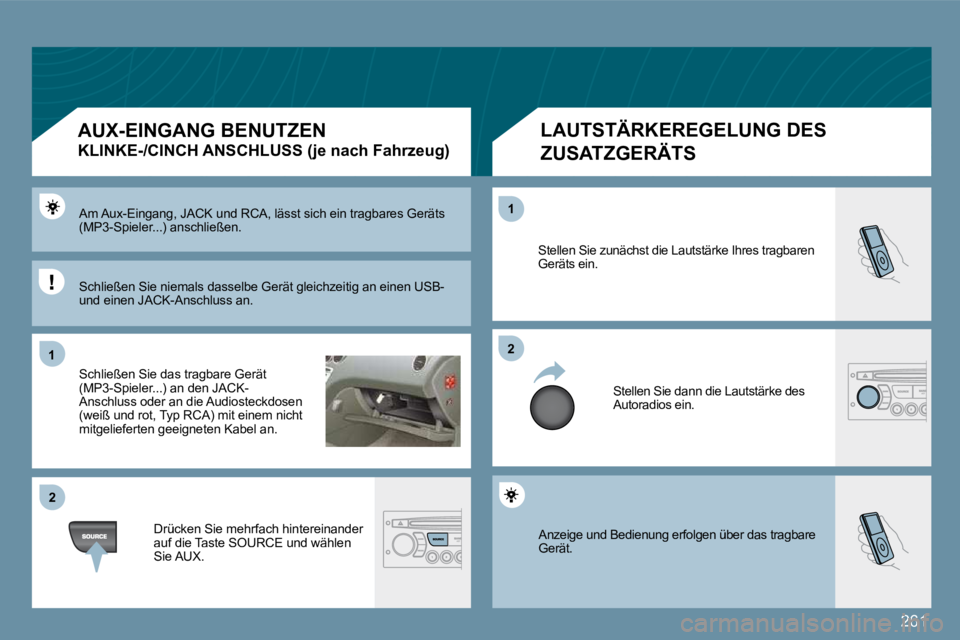

Page 256 of 267
261
11
2 2
2 2
11
Anzeige und Bedienung erfolgen über das tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres tragbaren Geräts ein.
Stellen Sie dann die Lautstärke des Autoradios ein.
Am Aux-Eingang, JACK und RCA, lässt sich ein tragb ares Geräts (MP3-Spieler...) anschließen.
Schließen Sie das tragbare Gerät (MP3-Spieler...) an den JACK-Anschluss oder an die Audiosteckdosen (weiß und rot, Typ RCA) mit einem nicht mitgelieferten geeigneten Kabel an.
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie AUX.
A U X - E I N G A N G B E N U T Z E N
K L I N K E - / C I N C H A N S C H L U S S ( j e n a c h F a h r z e u g )
LAUTSTÄRKEREGELUNG DES
Z U S A T Z G E R Ä T S
Schließen Sie niemals dasselbe Gerät gleichzeitig an einen USB- und einen JACK-Anschluss an.
Page 257 of 267
262
11
6 6
2 2
7 7
4 4
9 9
5 5
1010
3 3
8 8
0 5
S a i s i r c o d e a u t h e n t i i c a t i o n 0 1 O K D e l 2 3 4 5 6 7 8 9 _
WIP BLUETOOTH
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte zum Anschluss des Bluetooth Mobiltelefons an die Bluetoothfreisprecheinrichtung seines Autoradios bei stehendem Fahrzeug und eingeschalteter Zündung vornehmen, da sie seine ganze Aufmerksamkeit erfordern.
Drücken Sie die Taste MENÜ.
Ein Fenster mit der Meldung "Suche läuft..." wird angezeigt.
Aktivieren Sie die Bluetooth-Funktion an Ihrem Telefon.
Wählen Sie im Menü folgendes aus: - Bluetooth Telefon - Audio - K o n fi g u r a t i o n B l u e t o o t h - Bluetooth-Suche durchführen
Die von der Freisprecheinrichtung angebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. Schauen Sie in der Bedienungsanleitung Ihres Telef ons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit dem besten Angebot erhalten Sie im Händlernetz. Wenden Sie sic h an das PEUGEOT-Händlernetz.
BLUETOOTH TELEFON
BILDSCHIRM C
Über den Menüpunkt "TELEFON" gelangt man insbesond ere an folgende Funktionen: V e r z e i c h n i s * , A n r u fl i s t e , S t e u e r u n g d e r V e r b i n d u n g e n m i t d e r F r e i s p r e c h e i n r i c h t u n g .
Die ersten 4 erkannten Telefone werden in diesem F enster angezeigt.
Eine Bildschirmtastatur wird angezeigt: Geben Sie einen mindestens 4-stelligen Pin-Code ein. Bestätigen Sie mit OK.
Die Meldung "Verbindung Name_Telefon erfolgreich" erscheint auf dem Display.
Wählen Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden .
Eine Meldung erscheint auf dem Display des ausgewählten Telefons: Um die Verbindung anzunehmen, geben Sie den gleichen Pin-Code in Ihr Telefon ein und bestätigen Sie mit OK. Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.
Die zulässige automatische Verbindung ist nur nach vorheriger K o n fi g u r a i t o n d e s T e l e f o n s a k t i v . D a s V e r z e i c h n i s s o w i e d i e A n r u fl i s t e s t e h e n e r s t n a c h d e r Synchronisierungsphase zur Verfügung.
OK
ANSCHLUSS EINES TELEFONS
Die Verbindung kann auch direkt vom Telefon aus ei ngeleitet werden.
* Wenn ihr Mobiltelefon 100 % kompatibel ist.

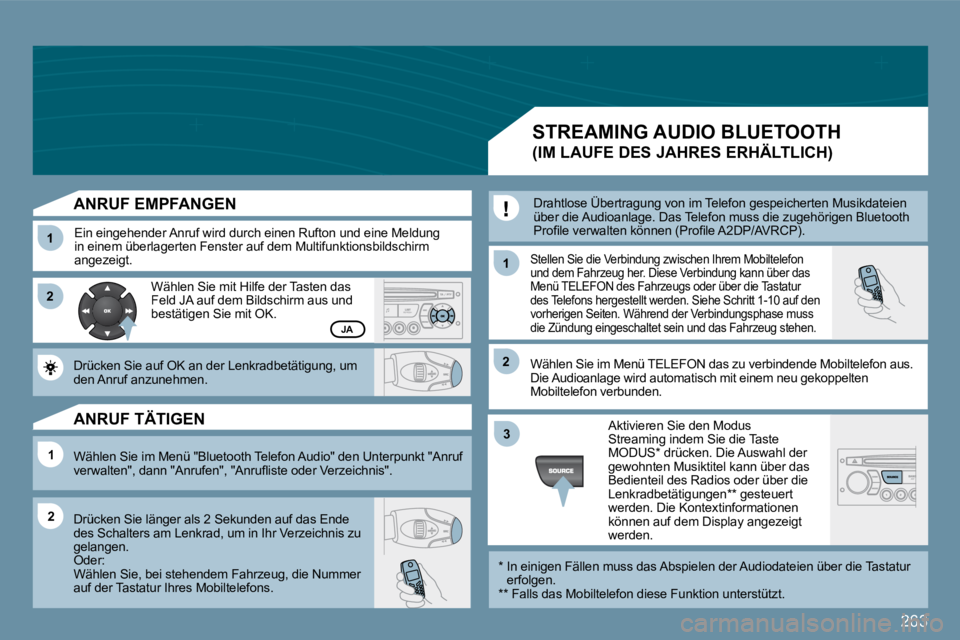

Page 258 of 267
263
11
2 2
11
11
2 2
3 3
2 2
JA
ANRUF EMPFANGEN
Ein eingehender Anruf wird durch einen Rufton und eine Meldung in einem überlagerten Fenster auf dem Multifunktion sbildschirm angezeigt. Stellen Sie die Verbindung zwischen Ihrem Mobiltelefon und dem Fahrzeug her. Diese Verbindung kann über da s Menü TELEFON des Fahrzeugs oder über die Tastatur des Telefons hergestellt werden. Siehe Schritt 1-10 auf den vorherigen Seiten. Während der Verbindungsphase mus s die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü TELEFON das zu verbindende Mobi ltelefon aus. Die Audioanlage wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.
Wählen Sie mit Hilfe der Tasten das Feld JA auf dem Bildschirm aus und bestätigen Sie mit OK.
Drücken Sie auf OK an der Lenkradbetätigung, um den Anruf anzunehmen.
Wählen Sie im Menü "Bluetooth Telefon Audio" den U nterpunkt "Anruf v e r w a l t e n " , d a n n " A n r u f e n " , " A n r u fl i s t e o d e r V e r z e i c h n i s " .
Drücken Sie länger als 2 Sekunden auf das Ende des Schalters am Lenkrad, um in Ihr Verzeichnis zu gelangen. Oder: Wählen Sie, bei stehendem Fahrzeug, die Nummer auf der Tastatur Ihres Mobiltelefons.
ANRUF TÄTIGEN
STREAMING AUDIO BLUETOOTH
(IM LAUFE DES JAHRES ERHÄLTLICH)
Drahtlose Übertragung von im Telefon gespeicherten Musikdateien über die Audioanlage. Das Telefon muss die zugehöri gen Bluetooth P r o fi l e v e r w a l t e n k ö n n e n ( P r o fi l e A 2 D P / A V R C P ) .
* In einigen Fällen muss das Abspielen der Audiodateien über die Tastatur erfolgen. ** Falls das Mobiltelefon diese Funktion unterstützt.
Aktivieren Sie den Modus Streaming indem Sie die Taste MODUS * drücken. Die Auswahl der gewohnten Musiktitel kann über das Bedienteil des Radios oder über die Lenkradbetätigungen ** gesteuert werden. Die Kontextinformationen können auf dem Display angezeigt werden.

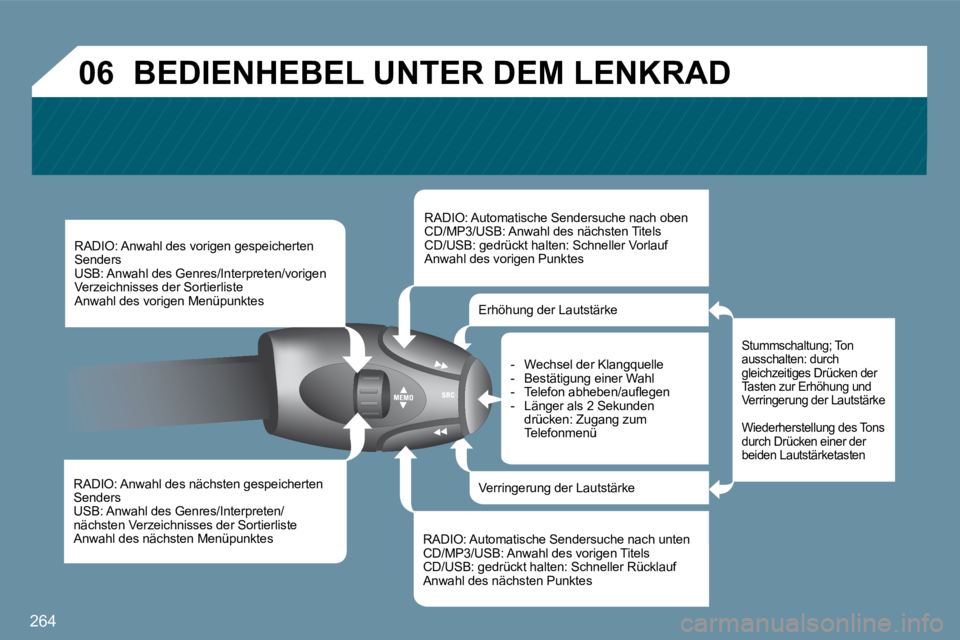

Page 259 of 267
264
0 6
RADIO: Anwahl des nächsten gespeicherten Senders USB: Anwahl des Genres/Interpreten/nächsten Verzeichnisses der Sortierliste Anwahl des nächsten Menüpunktes
RADIO: Anwahl des vorigen gespeicherten Senders USB: Anwahl des Genres/Interpreten/vorigen Verzeichnisses der Sortierliste Anwahl des vorigen Menüpunktes
RADIO: Automatische Sendersuche nach oben CD/MP3/USB: Anwahl des nächsten Titels CD/USB: gedrückt halten: Schneller Vorlauf Anwahl des vorigen Punktes
RADIO: Automatische Sendersuche nach unten CD/MP3/USB: Anwahl des vorigen Titels CD/USB: gedrückt halten: Schneller Rücklauf Anwahl des nächsten Punktes
Erhöhung der Lautstärke
Verringerung der Lautstärke
BEDIENHEBEL UNTER DEM LENKRAD
Stummschaltung; Ton ausschalten: durch gleichzeitiges Drücken der Tasten zur Erhöhung und Verringerung der Lautstärke
Wiederherstellung des Tons durch Drücken einer der beiden Lautstärketasten
- Wechsel der Klangquelle - Bestätigung einer Wahl - T e l e f o n a b h e b e n / a u fl e g e n - Länger als 2 Sekunden drücken: Zugang zum Telefonmenü

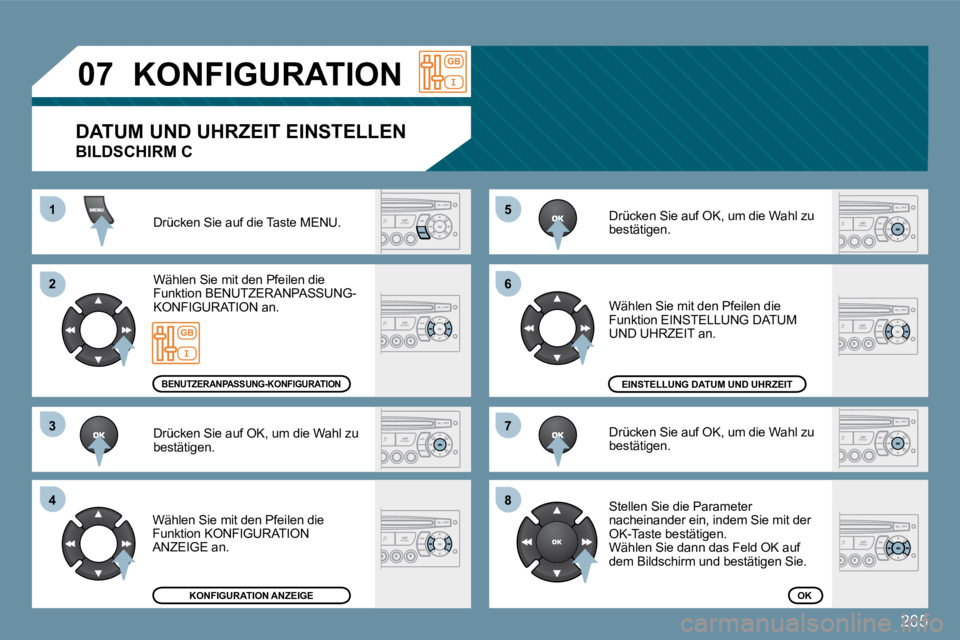

Page 260 of 267
265
11
2 2
3 3
4 4
5 5
6 6
7 7
8 8
0 7KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die Funktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Drücken Sie auf OK, um die Wahl zu bestätigen.
Wählen Sie mit den Pfeilen die Funktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter nacheinander ein, indem Sie mit der OK-Taste bestätigen. Wählen Sie dann das Feld OK auf dem Bildschirm und bestätigen Sie.
K O N F I G U R A T I O N A N Z E I G E
E I N S T E L L U N G D A T U M U N D U H R Z E I T
OK
B E N U T Z E R A N P A S S U N G - K O N F I G U R A T I O N
D A T U M U N D U H R Z E I T E I N S T E L L E N
BILDSCHIRM C
