PEUGEOT 207 2009 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 207, Model: PEUGEOT 207 2009Pages: 263, PDF Dimensioni: 17.71 MB

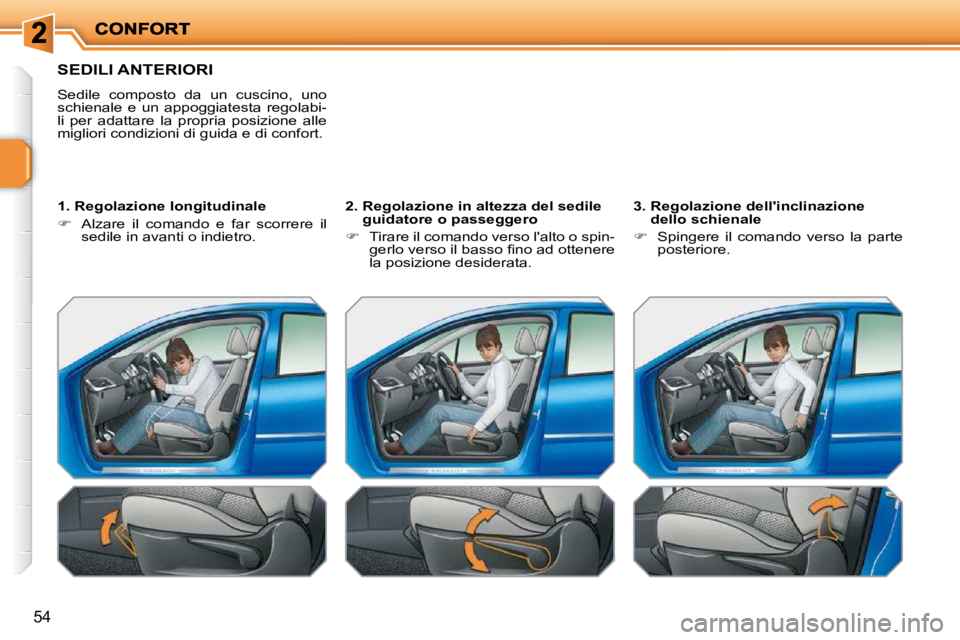

Page 41 of 263
54
SEDILI ANTERIORI
Sedile composto da un cuscino, uno
schienale e un appoggiatesta regolabi-
li per adattare la propria posizione alle
migliori condizioni di guida e di confort.
1. Regolazione longitudinale
Alzare il comando e far scorrere il
sedile in avanti o indietro. 2. Regolazione in altezza del sedile
guidatore o passeggero
T i r a r e i l c o m a n d o v e r s o l ' a l t o o s p i n -
g e r l o v e r s o i l b a s s o fi n o a d o t t e n e r e
la posizione desiderata. 3. Regolazione dell'inclinazione
dello schienale
Spingere il comando verso la parte
posteriore.

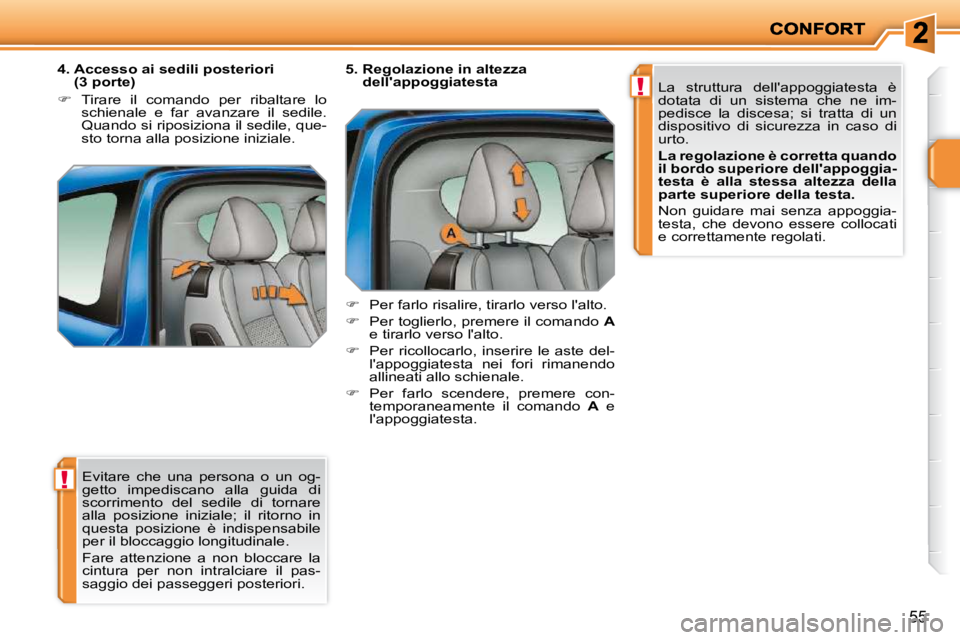

Page 42 of 263
!
!
55
Evitare che una persona o un og-
getto impediscano alla guida di
scorrimento del sedile di tornare
alla posizione iniziale; il ritorno in
questa posizione è indispensabile
per il bloccaggio longitudinale.
Fare attenzione a non bloccare la
cintura per non intralciare il pas-
saggio dei passeggeri posteriori.
4. Accesso ai sedili posteriori
(3 porte)
T i r a r e i l c o m a n d o p e r r i b a l t a r e l o
schienale e far avanzare il sedile.
Quando si riposiziona il sedile, que-
sto torna alla posizione iniziale. 5. Regolazione in altezza
dell'appoggiatesta
Per farlo risalire, tirarlo verso l'alto.
Per toglierlo, premere il comando A
e tirarlo verso l'alto.
Per ricollocarlo, inserire le aste del-
l'appoggiatesta nei fori rimanendo
allineati allo schienale.
Per farlo scendere, premere con-
temporaneamente il comando A e
l'appoggiatesta. La struttura dell'appoggiatesta è
dotata di un sistema che ne im-
pedisce la discesa; si tratta di un
dispositivo di sicurezza in caso di
urto.
La regolazione è corretta quando
il bordo superiore dell'appoggia-
testa è alla stessa altezza della
parte superiore della testa.
Non guidare mai senza appoggia-
testa, che devono essere collocati
e correttamente regolati.
Page 43 of 263
!
i
56
SEDILI POSTERIORI
Panchetta di sedili ribaltabile nella parte
sinistra (2/3) o destra (1/3) per modula-
re lo spazio di carico del bagagliaio. Non circolare mai con gli appog-
giatesta smontati; questi devono
sempre essere collocati e corretta-
mente regolati.
G l i a p p o g g i a t e s t a n o n s o n o i n t e r -
cambiabili, rispettare quindi la loro
posizione originale quando si ri-
collocano.
Appoggiatesta posteriori
Hanno una posizione alta (confort) e una
posizione bassa (visibilità posteriore).
L'ordine di attivazione del riscal-
damento del o dei sedili rimane
memorizzato per due minuti dopo
l'interruzione del contatto.
7. Comando dei sedili riscaldati
Con il motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
Utilizzare la manopola di regolazione,
posta sul lato di ognuno dei sedili ante-
riori, per accendere e scegliere il livello
di riscaldamento desiderato:
0 : Arresto
1 : Basso
2 : Medio
3 : Forte
Sono inoltre smontabili; per toglierli:
t i r a r l i v e r s o l ' a l t o , fi n o a l l ' a r r e s t o
quindi premere il comando.
6. Appoggiagomiti (tranne 3 porte)
Possono essere ripiegati o tolti.
Per toglierlo, premere il pulsante
che si trova tra l'appoggiagomito e il
lato del sedile e tirarlo.

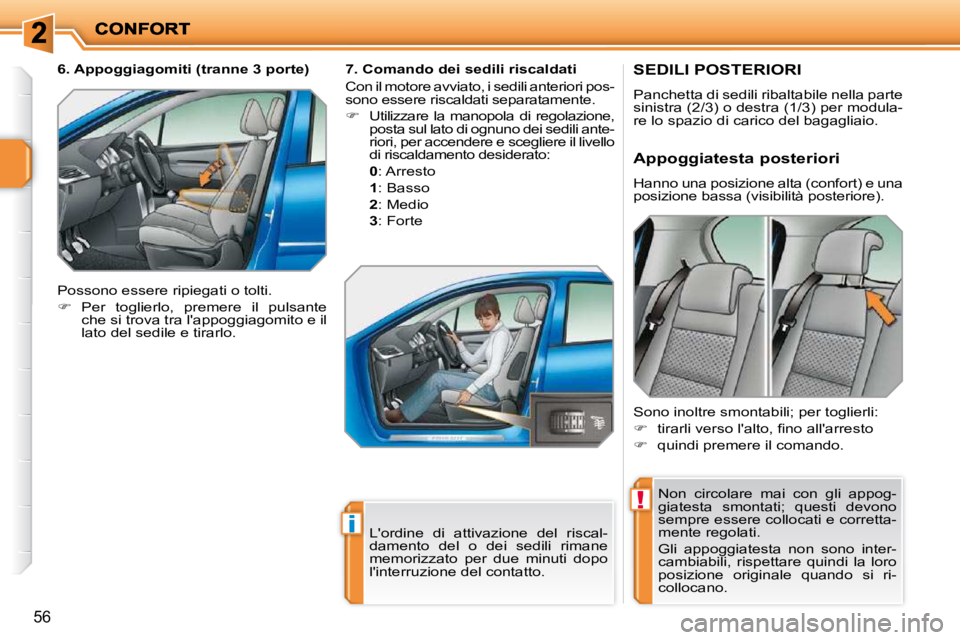

Page 44 of 263
!
i
56
SEDILI POSTERIORI
Panchetta di sedili ribaltabile nella parte
sinistra (2/3) o destra (1/3) per modula-
re lo spazio di carico del bagagliaio. Non circolare mai con gli appog-
giatesta smontati; questi devono
sempre essere collocati e corretta-
mente regolati.
G l i a p p o g g i a t e s t a n o n s o n o i n t e r -
cambiabili, rispettare quindi la loro
posizione originale quando si ri-
collocano.
Appoggiatesta posteriori
Hanno una posizione alta (confort) e una
posizione bassa (visibilità posteriore).
L'ordine di attivazione del riscal-
damento del o dei sedili rimane
memorizzato per due minuti dopo
l'interruzione del contatto.
7. Comando dei sedili riscaldati
Con il motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
Utilizzare la manopola di regolazione,
posta sul lato di ognuno dei sedili ante-
riori, per accendere e scegliere il livello
di riscaldamento desiderato:
0 : Arresto
1 : Basso
2 : Medio
3 : Forte
Sono inoltre smontabili; per toglierli:
t i r a r l i v e r s o l ' a l t o , fi n o a l l ' a r r e s t o
quindi premere il comando.
6. Appoggiagomiti (tranne 3 porte)
Possono essere ripiegati o tolti.
Per toglierlo, premere il pulsante
che si trova tra l'appoggiagomito e il
lato del sedile e tirarlo.

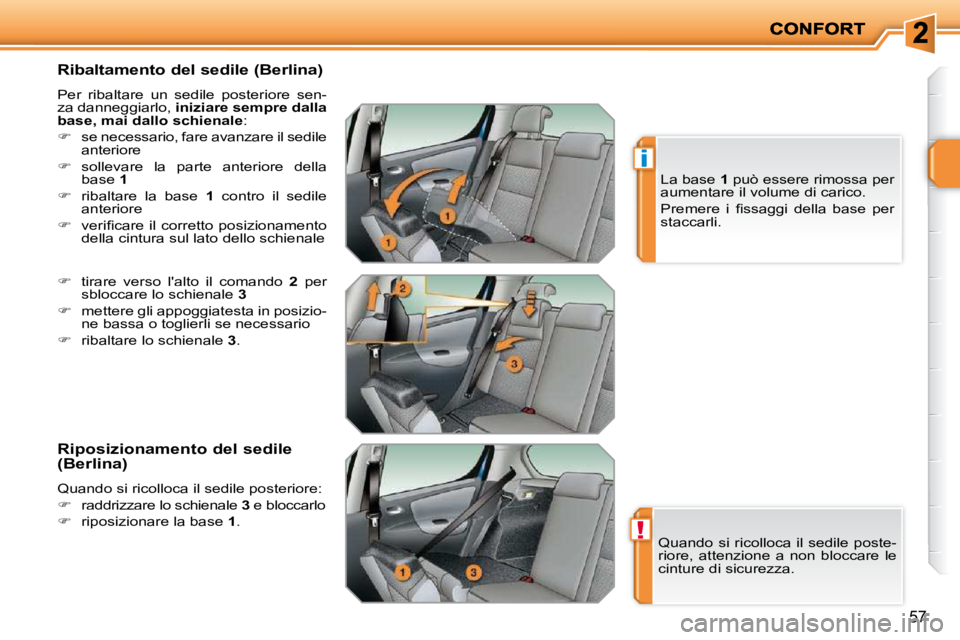

Page 45 of 263
!
i
57
Ribaltamento del sedile (Berlina)
Per ribaltare un sedile posteriore sen-za danneggiarlo, iniziare sempre dalla base, mai dallo schienale :
se necessario, fare avanzare il sedile anteriore
sollevare la parte anteriore della base 1
ribaltare la base 1 contro il sedile anteriore
v e r i fi c a r e i l c o r r e t t o p o s i z i o n a m e n t o della cintura sul lato dello schienale
Riposizionamento del sedile
(Berlina)
Quando si ricolloca il sedile posteriore:
raddrizzare lo schienale 3 e bloccarlo
riposizionare la base 1 .
tirare verso l'alto il comando 2 per sbloccare lo schienale 3
mettere gli appoggiatesta in posizio-
ne bassa o toglierli se necessario
ribaltare lo schienale 3 .
Quando si ricolloca il sedile poste-
riore, attenzione a non bloccare le
cinture di sicurezza. La base
1 può essere rimossa per
aumentare il volume di carico.
P r e m e r e i fi s s a g g i d e l l a b a s e p e r
staccarli.
Page 46 of 263
!
i
56
SEDILI POSTERIORI
Panchetta di sedili ribaltabile nella parte
sinistra (2/3) o destra (1/3) per modula-
re lo spazio di carico del bagagliaio. Non circolare mai con gli appog-
giatesta smontati; questi devono
sempre essere collocati e corretta-
mente regolati.
G l i a p p o g g i a t e s t a n o n s o n o i n t e r -
cambiabili, rispettare quindi la loro
posizione originale quando si ri-
collocano.
Appoggiatesta posteriori
Hanno una posizione alta (confort) e una
posizione bassa (visibilità posteriore).
L'ordine di attivazione del riscal-
damento del o dei sedili rimane
memorizzato per due minuti dopo
l'interruzione del contatto.
7. Comando dei sedili riscaldati
Con il motore avviato, i sedili anteriori pos-
sono essere riscaldati separatamente.
Utilizzare la manopola di regolazione,
posta sul lato di ognuno dei sedili ante-
riori, per accendere e scegliere il livello
di riscaldamento desiderato:
0 : Arresto
1 : Basso
2 : Medio
3 : Forte
Sono inoltre smontabili; per toglierli:
t i r a r l i v e r s o l ' a l t o , fi n o a l l ' a r r e s t o
quindi premere il comando.
6. Appoggiagomiti (tranne 3 porte)
Possono essere ripiegati o tolti.
Per toglierlo, premere il pulsante
che si trova tra l'appoggiagomito e il
lato del sedile e tirarlo.

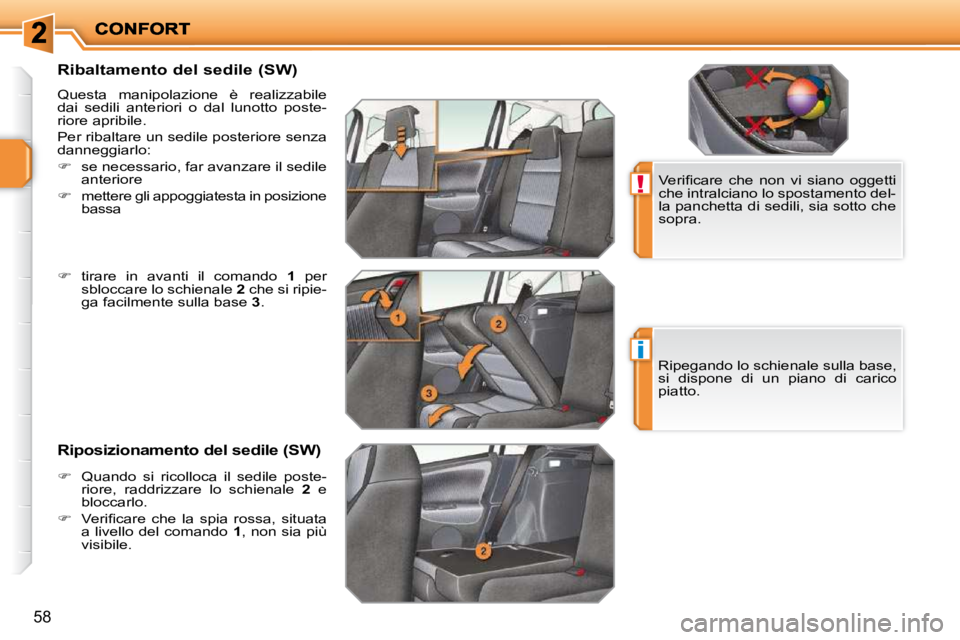

Page 47 of 263
!
i
58
Ribaltamento del sedile (SW)
Questa manipolazione è realizzabile
dai sedili anteriori o dal lunotto poste-
riore apribile.
Per ribaltare un sedile posteriore senza
danneggiarlo:
se necessario, far avanzare il sedile
anteriore
mettere gli appoggiatesta in posizione
bassa V e r i fi c a r e c h e n o n v i s i a n o o g g e t t i
che intralciano lo spostamento del-
la panchetta di sedili, sia sotto che
sopra.
Riposizionamento del sedile (SW) Ripegando lo schienale sulla base,
si dispone di un piano di carico
piatto.
tirare in avanti il comando 1 per
sbloccare lo schienale 2 che si ripie-
ga facilmente sulla base 3 .
Quando si ricolloca il sedile poste-
riore, raddrizzare lo schienale 2 e
bloccarlo.
V e r i fi c a r e c h e l a s p i a r o s s a , s i t u a t a
a livello del comando 1 , non sia più
visibile.

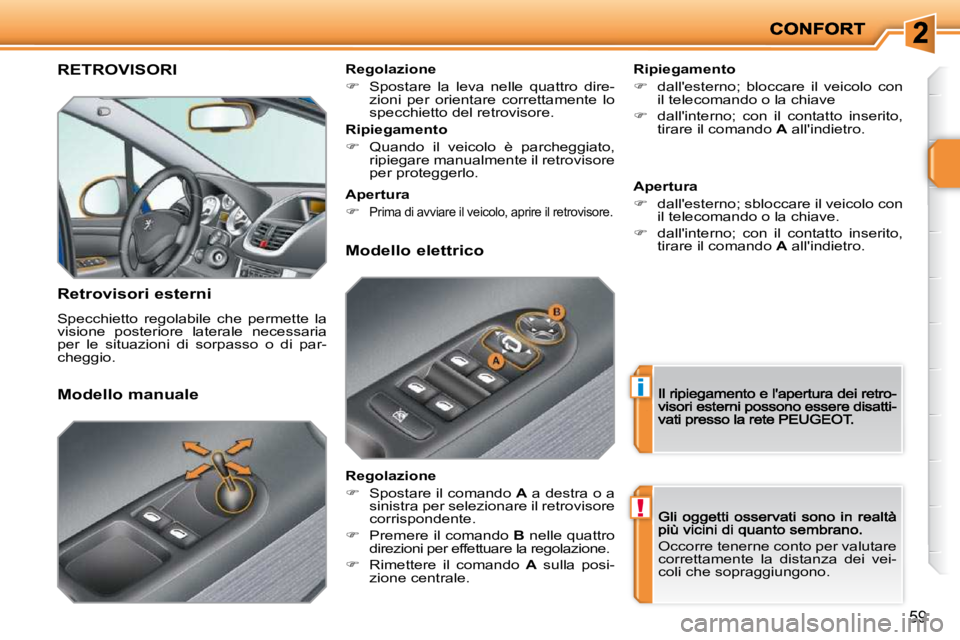

Page 48 of 263
i
!
59
RETROVISORI
Retrovisori esterni
Specchietto regolabile che permette la visione posteriore laterale necessaria per le situazioni di sorpasso o di par-cheggio.
Ripiegamento
dall'esterno; bloccare il veicolo con il telecomando o la chiave
dall'interno; con il contatto inserito, tirare il comando A all'indietro.
Modello manuale
Regolazione
Spostare la leva nelle quattro dire-zioni per orientare correttamente lo specchietto del retrovisore.
Ripiegamento
Quando il veicolo è parcheggiato, ripiegare manualmente il retrovisore per proteggerlo.
Apertura
Prima di avviare il veicolo, aprire il retrovisore.
Modello elettrico
Regolazione
Spostare il comando A a destra o a sinistra per selezionare il retrovisore corrispondente.
Premere il comando B nelle quattro direzioni per effettuare la regolazione.
Rimettere il comando A sulla posi-zione centrale.
Apertura
dall'esterno; sbloccare il veicolo con il telecomando o la chiave.
dall'interno; con il contatto inserito, tirare il comando A all'indietro.
O c c o r r e t e n e r n e c o n t o p e r v a l u t a r e
correttamente la distanza dei vei-
coli che sopraggiungono.

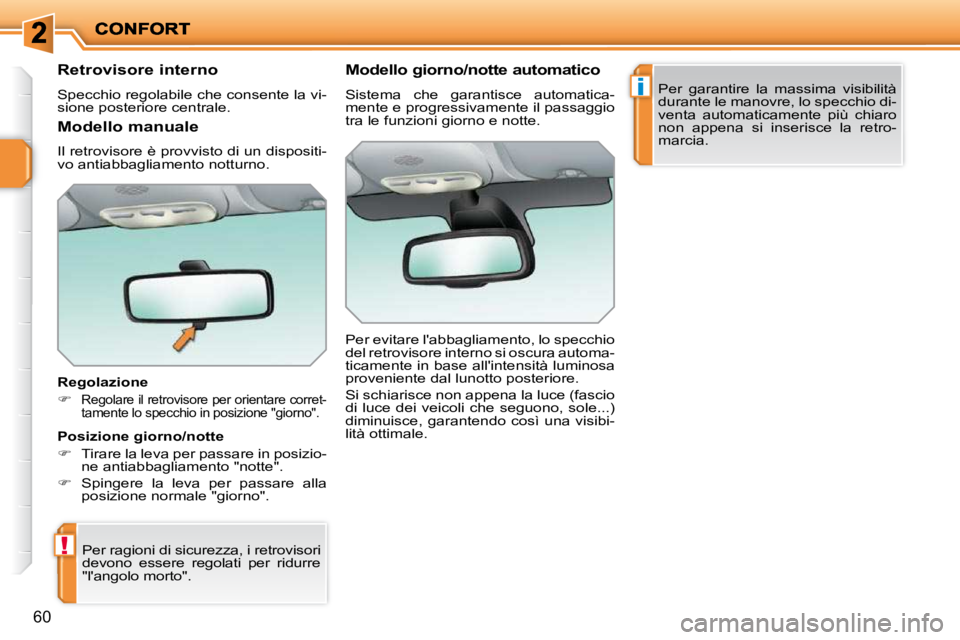

Page 49 of 263
!
i
60
Retrovisore interno
Specchio regolabile che consente la vi-
sione posteriore centrale.
Regolazione
Regolare il retrovisore per orientare corret-
t a m e n t e l o s p e c c h i o i n p o s i z i o n e " g i o r n o " .
Per ragioni di sicurezza, i retrovisori
devono essere regolati per ridurre
" l ' a n g o l o m o r t o " . Modello giorno/notte automatico
Sistema che garantisce automatica-
mente e progressivamente il passaggio
tra le funzioni giorno e notte.
Per evitare l'abbagliamento, lo specchio
del retrovisore interno si oscura automa-
ticamente in base all'intensità luminosa
proveniente dal lunotto posteriore.
Si schiarisce non appena la luce (fascio
di luce dei veicoli che seguono, sole...)
diminuisce, garantendo così una visibi-
lità ottimale.
Modello manuale
Il retrovisore è provvisto di un dispositi-
vo antiabbagliamento notturno.
Posizione giorno/notte
T i r a r e l a l e v a p e r p a s s a r e i n p o s i z i o -
n e a n t i a b b a g l i a m e n t o " n o t t e " .
Spingere la leva per passare alla
p o s i z i o n e n o r m a l e " g i o r n o " . Per garantire la massima visibilità
durante le manovre, lo specchio di-
venta automaticamente più chiaro
non appena si inserisce la retro-
marcia.

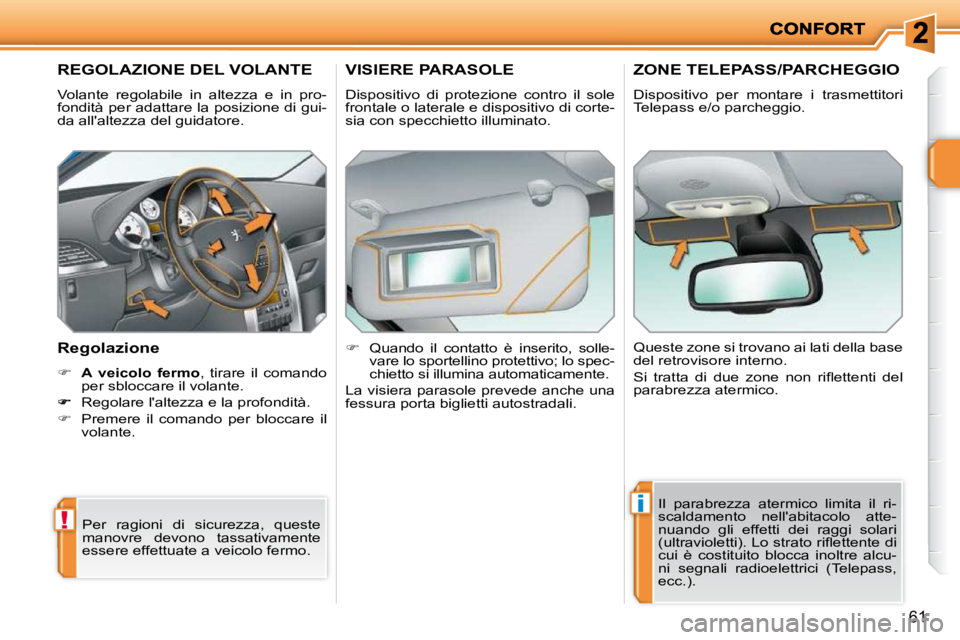

Page 50 of 263
!
i
61
REGOLAZIONE DEL VOLANTE
Volante regolabile in altezza e in pro-
fondità per adattare la posizione di gui-
da all'altezza del guidatore.
Regolazione
A
veicolo
fermo , tirare il comando
per sbloccare il volante.
Regolare l'altezza e la profondità.
Premere il comando per bloccare il volante.
Per ragioni di sicurezza, queste
manovre devono tassativamente
essere effettuate a veicolo fermo.
VISIERE PARASOLE
Dispositivo di protezione contro il sole
frontale o laterale e dispositivo di corte-
sia con specchietto illuminato.
Quando il contatto è inserito, solle-
vare lo sportellino protettivo; lo spec-
chietto si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali. ZONE TELEPASS/PARCHEGGIO Dispositivo per montare i trasmettitori T e l e p a s s e / o p a r c h e g g i o .
Queste zone si trovano ai lati della base del retrovisore interno.
S i t r a t t a d i d u e z o n e n o n r i fl e t t e n t i d e l parabrezza atermico.
Il parabrezza atermico limita il ri-
scaldamento nell'abitacolo atte-
nuando gli effetti dei raggi solari
( u l t r a v i o l e t t i ) . L o s t r a t o r i fl e t t e n t e d i
cui è costituito blocca inoltre alcu-
n i s e g n a l i r a d i o e l e t t r i c i ( T e l e p a s s ,
ecc.).
