Page 51 of 263
!
!

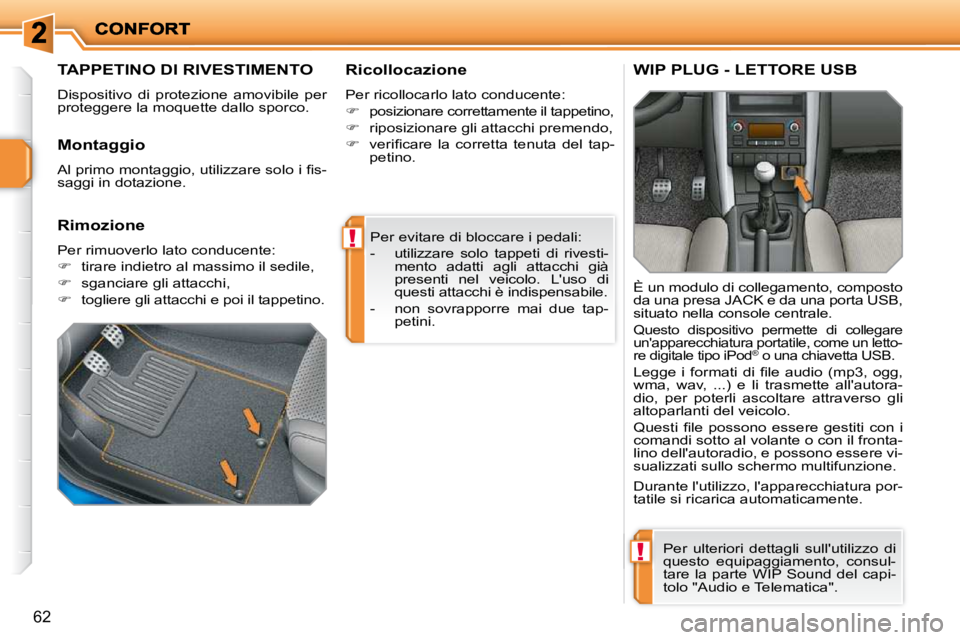

62
Per evitare di bloccare i pedali:
- utilizzare solo tappeti di rivesti-mento adatti agli attacchi già
presenti nel veicolo. L'uso di
questi attacchi è indispensabile.
- non sovrapporre mai due tap- petini.
TAPPETINO DI RIVESTIMENTO
Dispositivo di protezione amovibile per
proteggere la moquette dallo sporco. Ricollocazione
Per ricollocarlo lato conducente:
posizionare correttamente il tappetino,
riposizionare gli attacchi premendo,
v e r i fi c a r e l a c o r r e t t a t e n u t a d e l t a p -
petino.
Montaggio
A l p r i m o m o n t a g g i o , u t i l i z z a r e s o l o i fi s -
saggi in dotazione.
Rimozione
Per rimuoverlo lato conducente:
tirare indietro al massimo il sedile,
sganciare gli attacchi,
togliere gli attacchi e poi il tappetino.
WIP PLUG - LETTORE USB
È un modulo di collegamento, composto
da una presa JACK e da una porta USB,
situato nella console centrale.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un letto-
re digitale tipo iPod
® o una chiavetta USB.
L e g g e i f o r m a t i d i fi l e a u d i o ( m p 3 , o g g ,
wma, wav, ...) e li trasmette all'autora-
dio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Q u e s t i fi l e p o s s o n o e s s e r e g e s t i t i c o n i
comandi sotto al volante o con il fronta-
lino dell'autoradio, e possono essere vi-
sualizzati sullo schermo multifunzione.
Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.
Per ulteriori dettagli sull'utilizzo di
questo equipaggiamento, consul-
tare la parte WIP Sound del capi-
t o l o " A u d i o e T e l e m a t i c a " .
Page 52 of 263

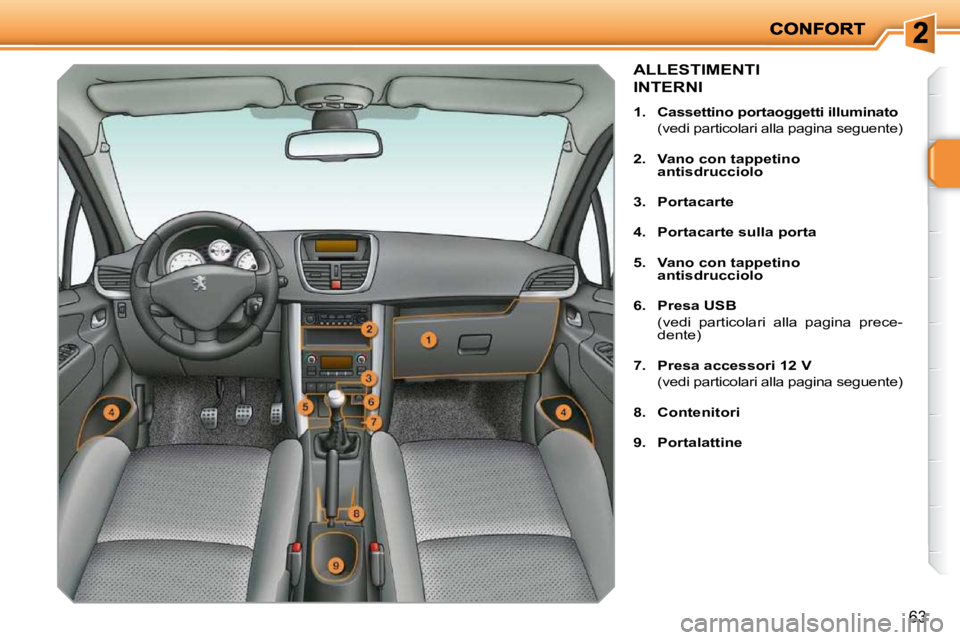

63
ALLESTIMENTI
INTERNI
1. Cassettino portaoggetti
illuminato
(vedi particolari alla pagina seguente)
2. Vano con tappetino
antisdrucciolo
3. Portacarte
4. Portacarte sulla
porta
5. Vano con tappetino
antisdrucciolo
6. Presa USB
(vedi particolari alla pagina prece- dente)
7. Presa accessori 12 V
(vedi particolari alla pagina seguente)
8. Contenitori
9. Portalattine
Page 53 of 263
64

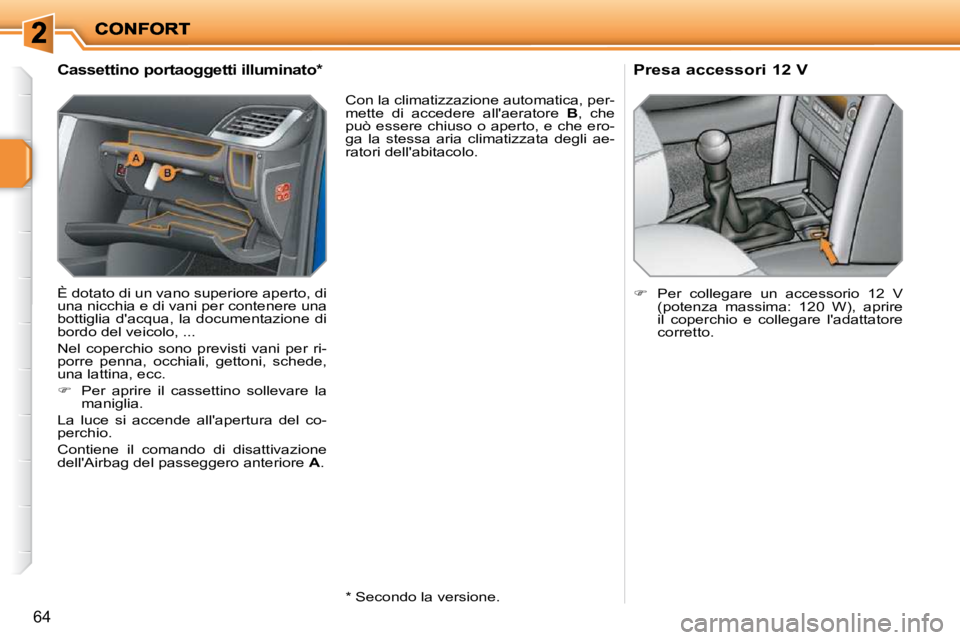

Cassettino portaoggetti illuminato *
È dotato di un vano superiore aperto, di
una nicchia e di vani per contenere una
bottiglia d'acqua, la documentazione di
bordo del veicolo, ...
Nel coperchio sono previsti vani per ri-
porre penna, occhiali, gettoni, schede,
una lattina, ecc.
Per aprire il cassettino sollevare la
maniglia.
La luce si accende all'apertura del co-
perchio.
Contiene il comando di disattivazione
dell'Airbag del passeggero anteriore A .
Per collegare un accessorio 12 V
(potenza massima: 120 W), aprire
il coperchio e collegare l'adattatore
corretto.
Presa accessori 12 V
Con la climatizzazione automatica, per-
mette di accedere all'aeratore B , che
può essere chiuso o aperto, e che ero-
ga la stessa aria climatizzata degli ae-
ratori dell'abitacolo.
* Secondo la versione.
Page 54 of 263
65

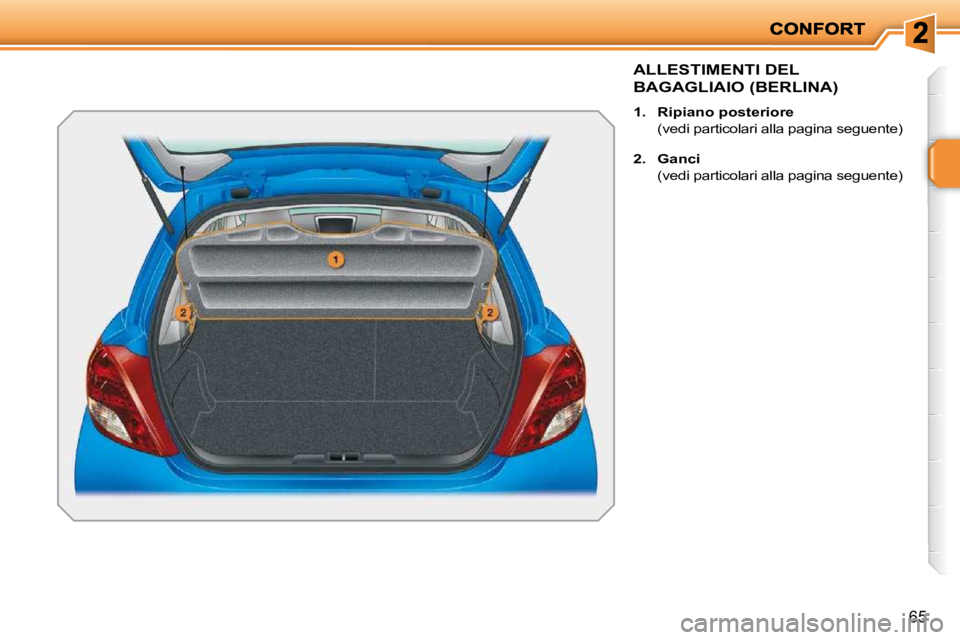

ALLESTIMENTI DEL
BAGAGLIAIO (BERLINA)
1. Ripiano posteriore
(vedi particolari alla pagina seguente)
2. Ganci
(vedi particolari alla pagina seguente)
Page 55 of 263
i
66

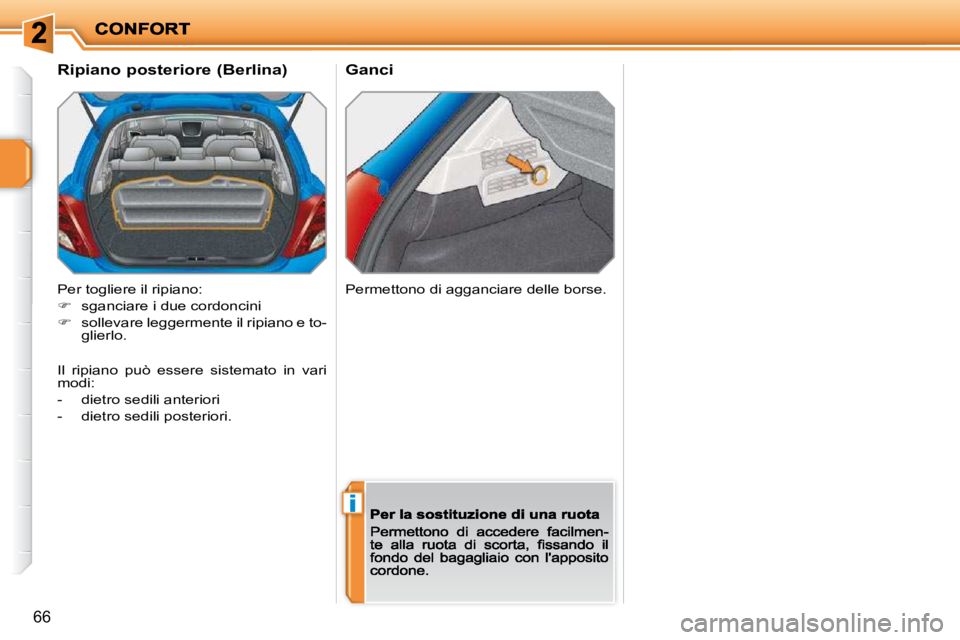

Ganci
Ripiano posteriore (Berlina)
Per togliere il ripiano:
sganciare i due cordoncini
sollevare leggermente il ripiano e to-
glierlo.
Permettono di agganciare delle borse.
Il ripiano può essere sistemato in vari
modi:
- dietro sedili anteriori
- dietro sedili posteriori.
Page 56 of 263
67

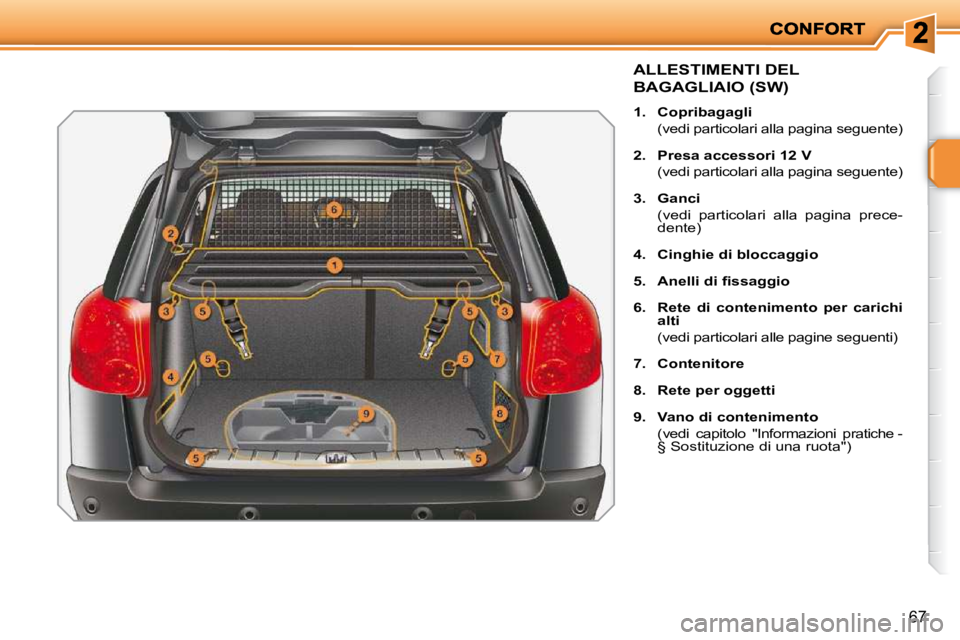

ALLESTIMENTI DEL
BAGAGLIAIO (SW)
1. Copribagagli
(vedi particolari alla pagina seguente)
2. Presa accessori 12 V
(vedi particolari alla pagina seguente)
3. Ganci
(vedi particolari alla pagina prece- dente)
4. Cinghie di bloccaggio
5. A n e l l i d i fi s s a g g i o
6. Rete di contenimento per carichi
alti
(vedi particolari alle pagine seguenti)
7. Contenitore
8. Rete per oggetti
9. Vano di contenimento
( v e d i c a p i t o l o " I n f o r m a z i o n i p r a t i c h e - § S o s t i t u z i o n e d i u n a r u o t a " )
Page 57 of 263
i
68

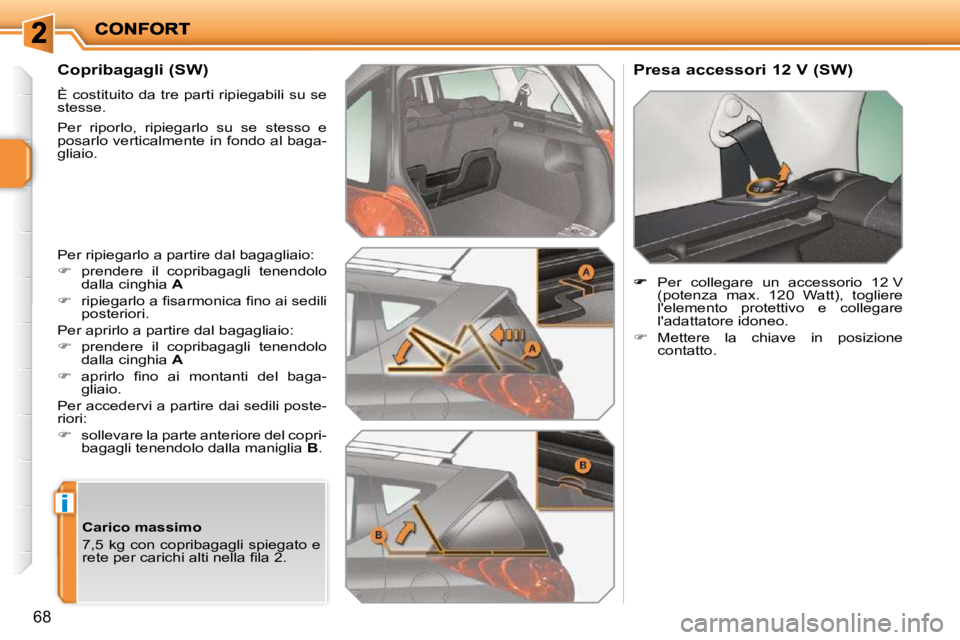

Copribagagli (SW)
È costituito da tre parti ripiegabili su se
stesse.
Per riporlo, ripiegarlo su se stesso e
posarlo verticalmente in fondo al baga-
gliaio.
Per ripiegarlo a partire dal bagagliaio:
prendere il copribagagli tenendolo
dalla cinghia A
r i p i e g a r l o a fi s a r m o n i c a fi n o a i s e d i l i
posteriori.
Per aprirlo a partire dal bagagliaio:
prendere il copribagagli tenendolo
dalla cinghia A
a p r i r l o fi n o a i m o n t a n t i d e l b a g a -
gliaio.
Per accedervi a partire dai sedili poste-
riori:
sollevare la parte anteriore del copri-
bagagli tenendolo dalla maniglia B . Presa accessori 12 V (SW)
Per collegare un accessorio 12 V (potenza max. 120 Watt), toglierel'elemento protettivo e collegare l'adattatore idoneo.
Mettere la chiave in posizione contatto.
Carico massimo
7,5 kg con copribagagli spiegato e
r e t e p e r c a r i c h i a l t i n e l l a fi l a 2 .
Page 58 of 263
i
69

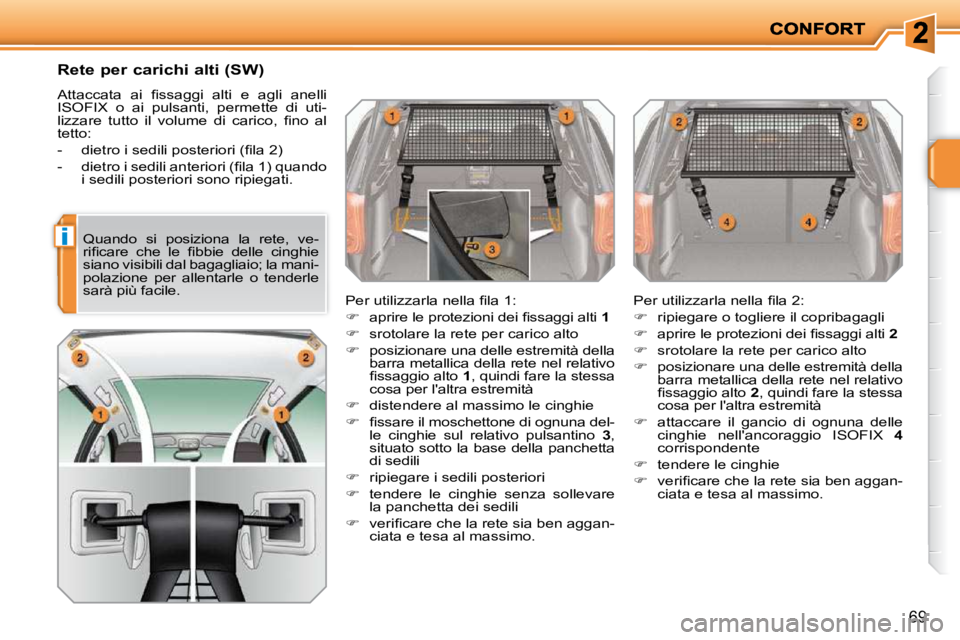

Rete per carichi alti (SW)
A t t a c c a t a a i fi s s a g g i a l t i e a g l i a n e l l i
I S O F I X o a i p u l s a n t i , p e r m e t t e d i u t i -
l i z z a r e t u t t o i l v o l u m e d i c a r i c o , fi n o a l
tetto:
- d i e t r o i s e d i l i p o s t e r i o r i ( fi l a 2 )
- d i e t r o i s e d i l i a n t e r i o r i ( fi l a 1 ) q u a n d o i sedili posteriori sono ripiegati.
P e r u t i l i z z a r l a n e l l a fi l a 1 :
a p r i r e l e p r o t e z i o n i d e i fi s s a g g i a l t i 1
srotolare la rete per carico alto
posizionare una delle estremità della
barra metallica della rete nel relativo
fi s s a g g i o a l t o 1 , quindi fare la stessa
cosa per l'altra estremità
distendere al massimo le cinghie
fi s s a r e i l m o s c h e t t o n e d i o g n u n a d e l -
le cinghie sul relativo pulsantino 3 ,
situato sotto la base della panchetta
di sedili
ripiegare i sedili posteriori
tendere le cinghie senza sollevare
la panchetta dei sedili
v e r i fi c a r e c h e l a r e t e s i a b e n a g g a n -
ciata e tesa al massimo. P e r u t i l i z z a r l a n e l l a fi l a 2 :
ripiegare o togliere il copribagagli
a p r i r e l e p r o t e z i o n i d e i fi s s a g g i a l t i 2
srotolare la rete per carico alto
posizionare una delle estremità della
barra metallica della rete nel relativo
fi s s a g g i o a l t o 2 , quindi fare la stessa
cosa per l'altra estremità
attaccare il gancio di ognuna delle
c i n g h i e n e l l ' a n c o r a g g i o I S O F I X 4
corrispondente
tendere le cinghie
v e r i fi c a r e c h e l a r e t e s i a b e n a g g a n -
ciata e tesa al massimo.
Quando si posiziona la rete, ve-
r i fi c a r e c h e l e fi b b i e d e l l e c i n g h i e
siano visibili dal bagagliaio; la mani-
polazione per allentarle o tenderle
sarà più facile.
Page 59 of 263
i
APERTURE
70

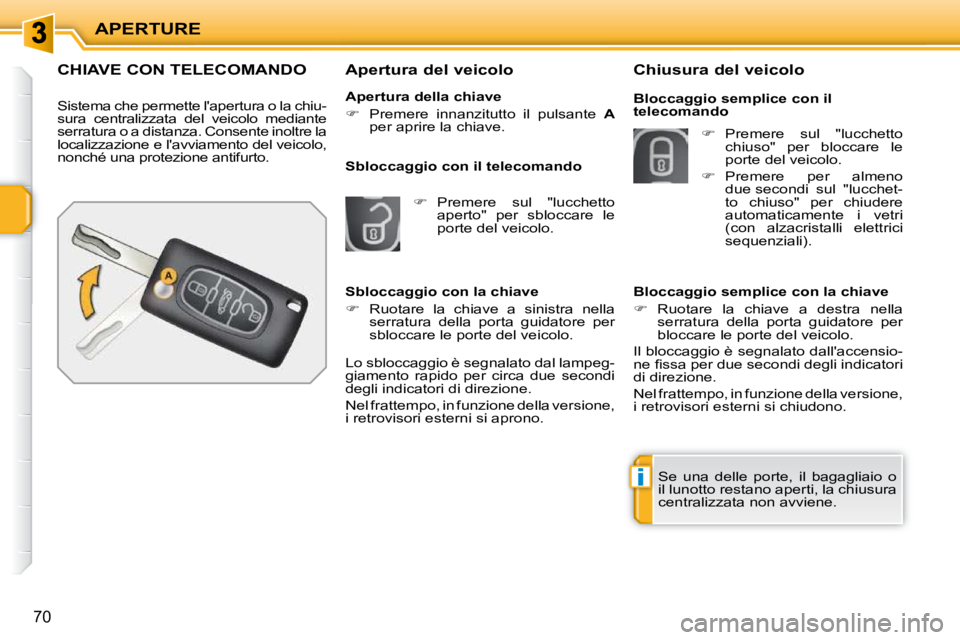

CHIAVE CON TELECOMANDO
Sistema che permette l'apertura o la chiu-
sura centralizzata del veicolo mediante
serratura o a distanza. Consente inoltre la
localizzazione e l'avviamento del veicolo,
nonché una protezione antifurto. Apertura della chiave
Premere innanzitutto il pulsante A
per aprire la chiave.
Apertura del veicolo
Lo sbloccaggio è segnalato dal lampeg-
giamento rapido per circa due secondi
degli indicatori di direzione.
Nel frattempo, in funzione della versione,
i retrovisori esterni si aprono. Chiusura del veicolo
Premere sul "lucchetto
aperto" per sbloccare le
porte del veicolo.
Sbloccaggio con la chiave
Ruotare la chiave a sinistra nella
serratura della porta guidatore per
sbloccare le porte del veicolo. Bloccaggio semplice con la chiave
Ruotare la chiave a destra nella
serratura della porta guidatore per
bloccare le porte del veicolo.
Il bloccaggio è segnalato dall'accensio-
n e fi s s a p e r d u e s e c o n d i d e g l i i n d i c a t o r i
di direzione.
Nel frattempo, in funzione della versione,
i retrovisori esterni si chiudono.
Sbloccaggio con il telecomando
Premere sul "lucchetto
chiuso" per bloccare le
porte del veicolo.
Premere per almeno
due secondi sul "lucchet-
to chiuso" per chiudere
automaticamente i vetri
(con alzacristalli elettrici
sequenziali).
Se una delle porte, il bagagliaio o
il lunotto restano aperti, la chiusura
centralizzata non avviene.
Bloccaggio semplice con il
telecomando
Page 60 of 263
!i
i
71

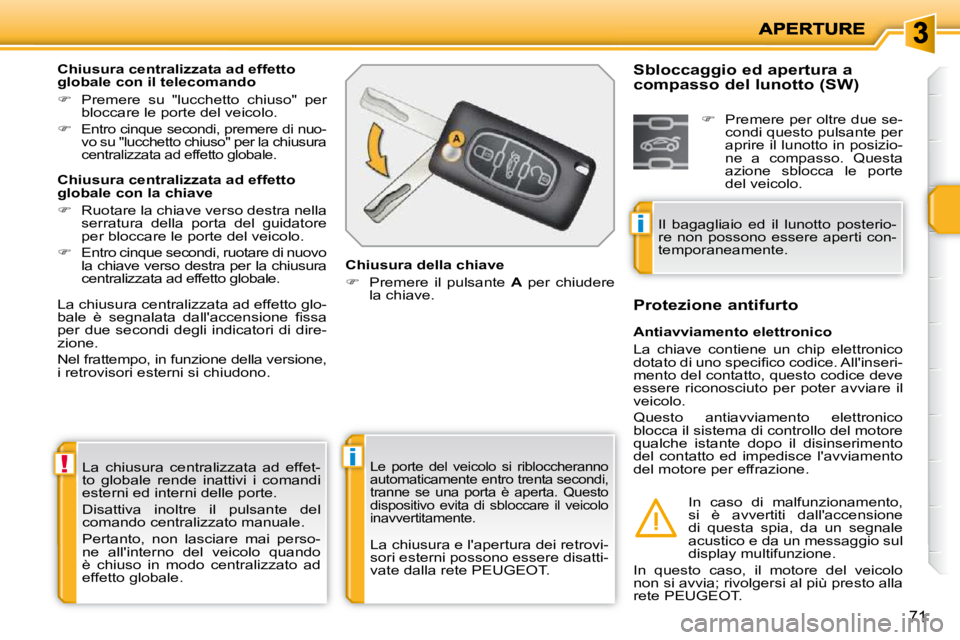

La chiusura centralizzata ad effet-
to globale rende inattivi i comandi
esterni ed interni delle porte.
Disattiva inoltre il pulsante del
comando centralizzato manuale.
Pertanto, non lasciare mai perso-
ne all'interno del veicolo quando
è chiuso in modo centralizzato ad
effetto globale.
Chiusura centralizzata ad effetto
globale con il telecomando
Premere su "lucchetto chiuso" per
bloccare le porte del veicolo.
Entro cinque secondi, premere di nuo-
vo su "lucchetto chiuso" per la chiusura
centralizzata ad effetto globale.
Chiusura centralizzata ad effetto
globale con la chiave
Ruotare la chiave verso destra nella
serratura della porta del guidatore
per bloccare le porte del veicolo.
Entro cinque secondi, ruotare di nuovo
la chiave verso destra per la chiusura
centralizzata ad effetto globale.
La chiusura centralizzata ad effetto glo-
b a l e è s e g n a l a t a d a l l ' a c c e n s i o n e fi s s a
per due secondi degli indicatori di dire-
zione.
Nel frattempo, in funzione della versione,
i retrovisori esterni si chiudono.
Le porte del veicolo si ribloccheranno
automaticamente entro trenta secondi,
tranne se una porta è aperta. Questo
dispositivo evita di sbloccare il veicolo
inavvertitamente.
La chiusura e l'apertura dei retrovi-
sori esterni possono essere disatti-
vate dalla rete PEUGEOT.
Chiusura della chiave
Premere il pulsante A per chiudere
la chiave.
Antiavviamento elettronico
La chiave contiene un chip elettronico
d o t a t o d i u n o s p e c i fi c o c o d i c e . A l l ' i n s e r i -
mento del contatto, questo codice deve
essere riconosciuto per poter avviare il
veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del motore
qualche istante dopo il disinserimento
del contatto ed impedisce l'avviamento
del motore per effrazione.
Protezione antifurto
In caso di malfunzionamento,
si è avvertiti dall'accensione
di questa spia, da un segnale
acustico e da un messaggio sul
display multifunzione.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto alla
rete PEUGEOT.
Sbloccaggio ed apertura a
compasso del lunotto (SW)
Premere per oltre due se-
condi questo pulsante per
aprire il lunotto in posizio-
ne a compasso. Questa
azione sblocca le porte
del veicolo.
Il bagagliaio ed il lunotto posterio-
re non possono essere aperti con-
temporaneamente.
