PEUGEOT 207 2009 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 207, Model: PEUGEOT 207 2009Pages: 263, PDF Dimensioni: 17.71 MB
Page 11 of 263
i
i
28
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.

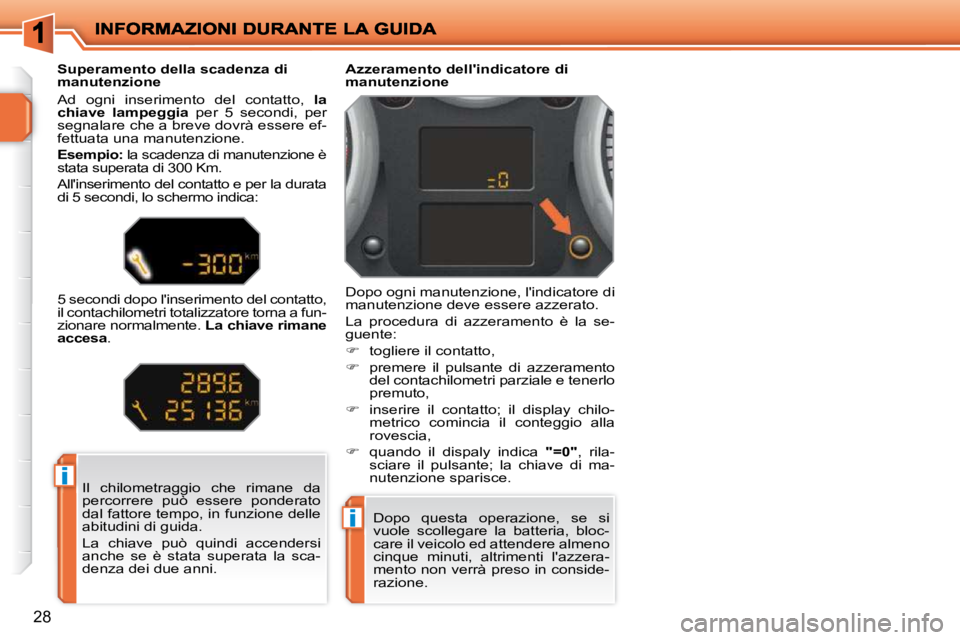

Superamento della scadenza di
manutenzione
Ad ogni inserimento del contatto,
la
chiave lampeggia per 5 secondi, per
segnalare che a breve dovrà essere ef-
fettuata una manutenzione.
Esempio: la scadenza di manutenzione è
stata superata di 300 Km.
All'inserimento del contatto e per la durata
di 5 secondi, lo schermo indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totalizzatore torna a fun-
zionare normalmente. La chiave rimane
accesa . Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
togliere il contatto,
premere il pulsante di azzeramento
del contachilometri parziale e tenerlo
premuto,
inserire il contatto; il display chilo-
metrico comincia il conteggio alla
rovescia,
quando il dispaly indica "=0" , rila-
sciare il pulsante; la chiave di ma-
nutenzione sparisce.
Dopo questa operazione, se si
vuole scollegare la batteria, bloc-
care il veicolo ed attendere almeno
cinque minuti, altrimenti l'azzera-
mento non verrà preso in conside-
razione.
Page 12 of 263
i
29
L a v e r i fi c a d e l l i v e l l o d ' o l i o è v a l i d a
solo se il veicolo si trova su un ter-
reno piano, con il motore spento da
almeno 15 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore la vali-
dità o meno del livello d'olio motore.
Questa informazione è indicata per
alcuni secondi all'inserimento del
contatto, dopo l'informazione sulla ma-
nutenzione.
Livello d'olio corretto Anomalia indicatore livel
lo d'olio
Astina manuale
È indicata dal lampeggiamento di
"OIL" , abbinato all'accensione della
spia servizio e accompagnato da un se-
gnale acustico e da un messaggio sul
display multifunzione, indica una man-
canza d'olio che rischia di danneggiare
il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i fi c a c o n l ' a s t i n a m a n u a l e , r a b -
boccare tassativamente il livello per evi-
tare di danneggiare il motore. È indicata dal lampeggiamento di
"OIL --" .
Rivolgersi alla rete PEUGEOT.
C o n s u l t a r e i l c a p i t o l o " V e r i fi c h e " p e r
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A = maxi; non superare
mai questo livello (ri-
schio di deterioramento
del motore)
- B = mini; ripristinare il
livello attraverso il tap-
po del serbatoio d'olio,
usando il tipo di olio
adatto alla motorizza-
zione.
Mancanza d'olio
Page 13 of 263
30

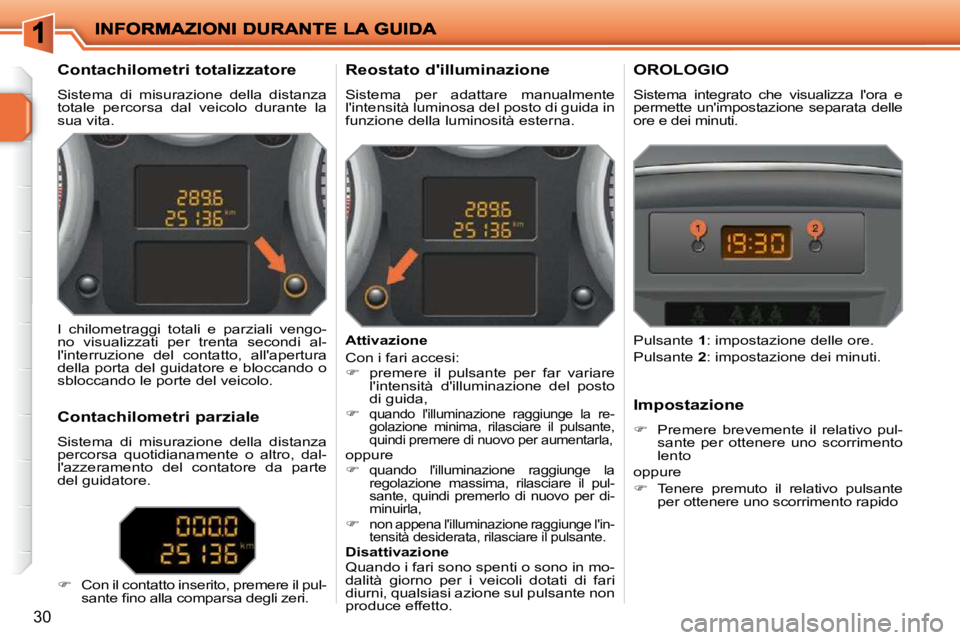

Contachilometri totalizzatore
Sistema di misurazione della distanza
totale percorsa dal veicolo durante la
sua vita. Reostato d'illuminazione
Sistema per adattare manualmente
l'intensità luminosa del posto di guida in
funzione della luminosità esterna. OROLOGIO
Sistema integrato che visualizza l'ora e permette un'impostazione separata delle ore e dei minuti.
I chilometraggi totali e parziali vengo-
no visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza
percorsa quotidianamente o altro, dal-
l'azzeramento del contatore da parte
del guidatore.
Con il contatto inserito, premere il pul-
s a n t e fi n o a l l a c o m p a r s a d e g l i z e r i . Attivazione
Con i fari accesi:
premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida,
quando l'illuminazione raggiunge la re-
golazione minima, rilasciare il pulsante,
quindi premere di nuovo per aumentarla,
oppure
quando l'illuminazione raggiunge la
regolazione massima, rilasciare il pul-
sante, quindi premerlo di nuovo per di-
minuirla,
non appena l'illuminazione raggiunge l'in-
tensità desiderata, rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto. Impostazione
Premere brevemente il relativo pul-
sante per ottenere uno scorrimento
lento
oppure
Tenere premuto il relativo pulsante
per ottenere uno scorrimento rapido
Pulsante 1 : impostazione delle ore.
Pulsante 2 : impostazione dei minuti.
Page 14 of 263
31

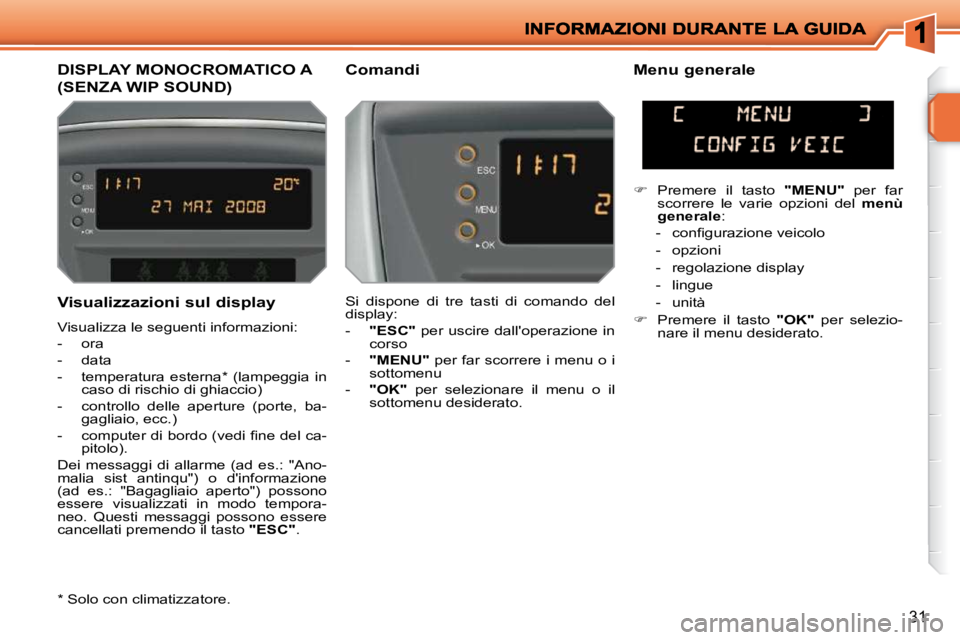

Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, ba- gagliaio, ecc.)
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .
DISPLAY MONOCROMATICO A
(SENZA WIP SOUND)
Comandi Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso
- "MENU" per far scorrere i menu o i
sottomenu
- "OK" per selezionare il menu o il
sottomenu desiderato.
Premere il tasto "MENU" per far
scorrere le varie opzioni del menù
generale :
- c o n fi g u r a z i o n e v e i c o l o
- opzioni
- regolazione display
- lingue
- unità
Premere il tasto "OK" per selezio-
nare il menu desiderato.
* Solo con climatizzatore.
Page 15 of 263
!
32

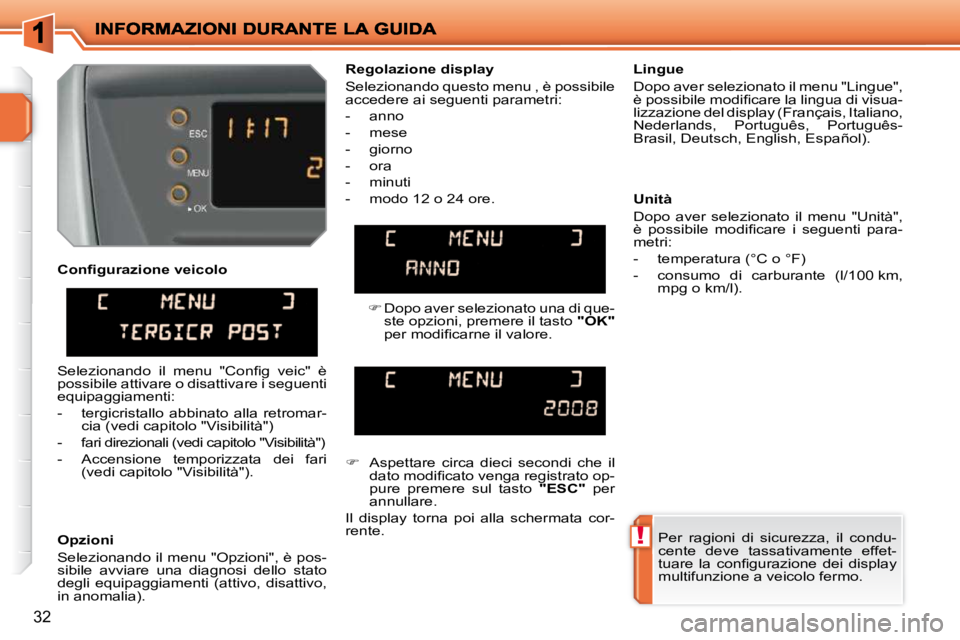

Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, disattivo,
in anomalia). Lingue
Dopo aver selezionato il menu "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i v i s u a -
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazione display
Selezionando questo menu , è possibile
accedere ai seguenti parametri:
- anno
- mese
- giorno
- ora
- minuti
- modo 12 o 24 ore.
Aspettare circa dieci secondi che il
d a t o m o d i fi c a t o v e n g a r e g i s t r a t o o p -
pure premere sul tasto "ESC" per
annullare.
Il display torna poi alla schermata cor-
rente.
S e l e z i o n a n d o i l m e n u " C o n fi g v e i c " è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar- cia (vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibilità")
- Accensione temporizzata dei fari (vedi capitolo "Visibilità").
Per ragioni di sicurezza, il condu-
cente deve tassativamente effet-
t u a r e l a c o n fi g u r a z i o n e d e i d i s p l a y
multifunzione a veicolo fermo.
Unità
Dopo aver selezionato il menu "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F)
- consumo di carburante (l/100 km,
mpg o km/l).
C o n fi g u r a z i o n e v e i c o l o
Dopo aver selezionato una di que-
ste opzioni, premere il tasto "OK"
p e r m o d i fi c a r n e i l v a l o r e .
Page 16 of 263
33

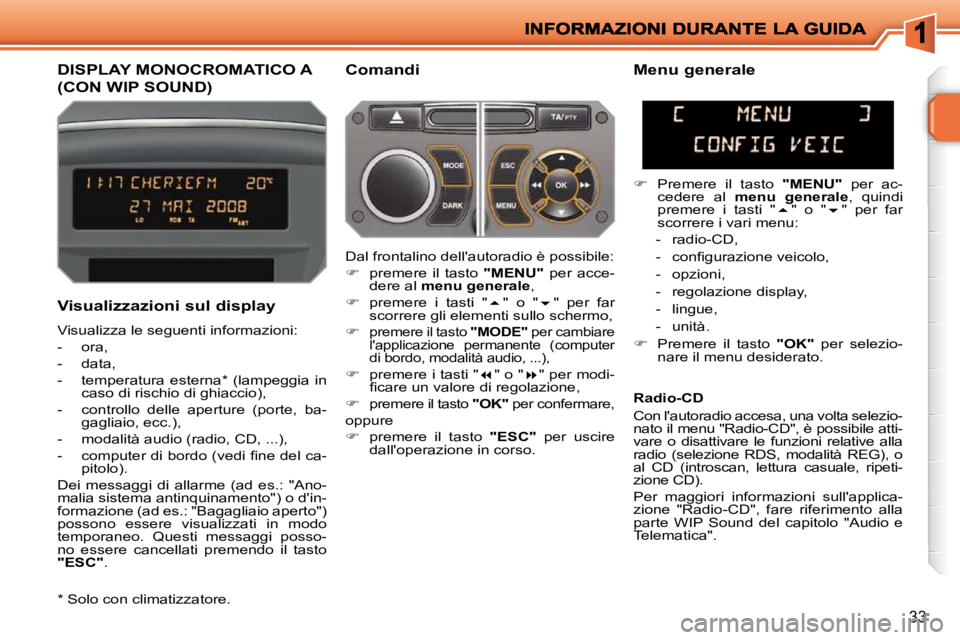

DISPLAY MONOCROMATICO A
(CON WIP SOUND)
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio, ecc.),
- modalità audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o d'in-
formazione (ad es.: "Bagagliaio aperto")
possono essere visualizzati in modo
temporaneo. Questi messaggi posso-
no essere cancellati premendo il tasto
"ESC" . Menu generale
Premere il tasto "MENU" per ac-
cedere al menu generale , quindi
premere i tasti " " o " " per far
scorrere i vari menu:
- radio-CD,
- c o n fi g u r a z i o n e v e i c o l o ,
- opzioni,
- regolazione display,
- lingue,
- unità.
Premere il tasto "OK" per selezio-
nare il menu desiderato.
Dal frontalino dell'autoradio è possibile:
premere il tasto "MENU" per acce-
dere al menu generale ,
premere i tasti " " o " " per far
scorrere gli elementi sullo schermo,
premere il tasto "MODE" per cambiare
l'applicazione permanente (computer
di bordo, modalità audio, ...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e ,
premere il tasto "OK" per confermare,
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Radio-CD
Con l'autoradio accesa, una volta selezio-
nato il menu "Radio-CD", è possibile atti-
vare o disattivare le funzioni relative alla
radio (selezione RDS, modalità REG), o
al CD (introscan, lettura casuale, ripeti-
zione CD).
Per maggiori informazioni sull'applica-
zione "Radio-CD", fare riferimento alla
parte WIP Sound del capitolo "Audio e
Telematica".
* Solo con climatizzatore.
Page 17 of 263
!
34

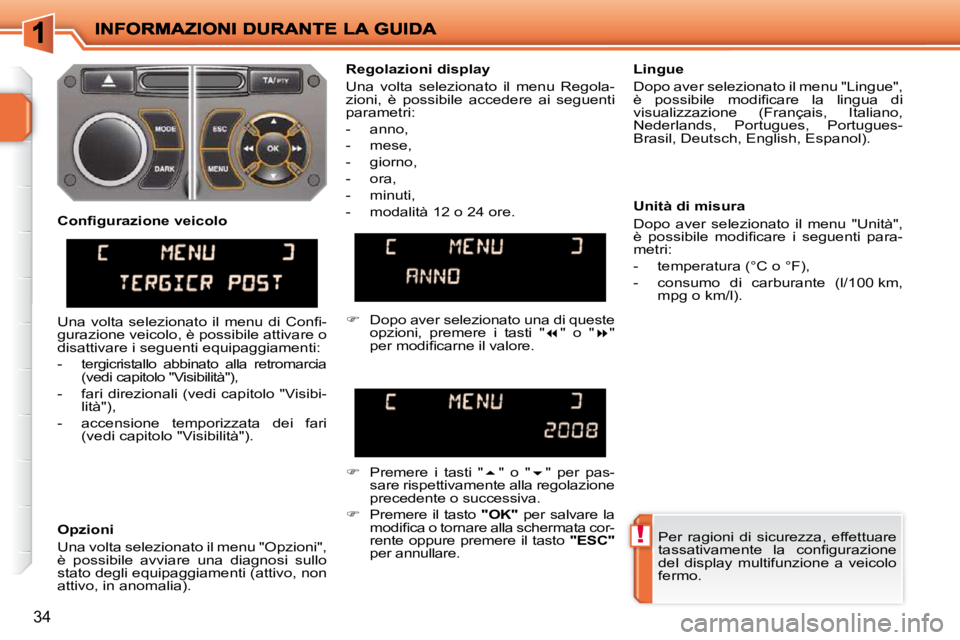

Per ragioni di sicurezza, effettuare
t a s s a t i v a m e n t e l a c o n fi g u r a z i o n e
del display multifunzione a veicolo
fermo.
Regolazioni display
Una volta selezionato il menu Regola-
zioni, è possibile accedere ai seguenti
parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
Dopo aver selezionato una di queste
opzioni, premere i tasti " " o " "
p e r m o d i fi c a r n e i l v a l o r e .
Premere i tasti " " o " " per pas-
sare rispettivamente alla regolazione
precedente o successiva.
Premere il tasto "OK" per salvare la
m o d i fi c a o t o r n a r e a l l a s c h e r m a t a c o r -
rente oppure premere il tasto "ESC"
per annullare.
C o n fi g u r a z i o n e v e i c o l o
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi sullo
stato degli equipaggiamenti (attivo, non
attivo, in anomalia).
U n a v o l t a s e l e z i o n a t o i l m e n u d i C o n fi -
gurazione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- fari direzionali (vedi capitolo "Visibi- lità"),
- accensione temporizzata dei fari (vedi capitolo "Visibilità").
Page 18 of 263
35

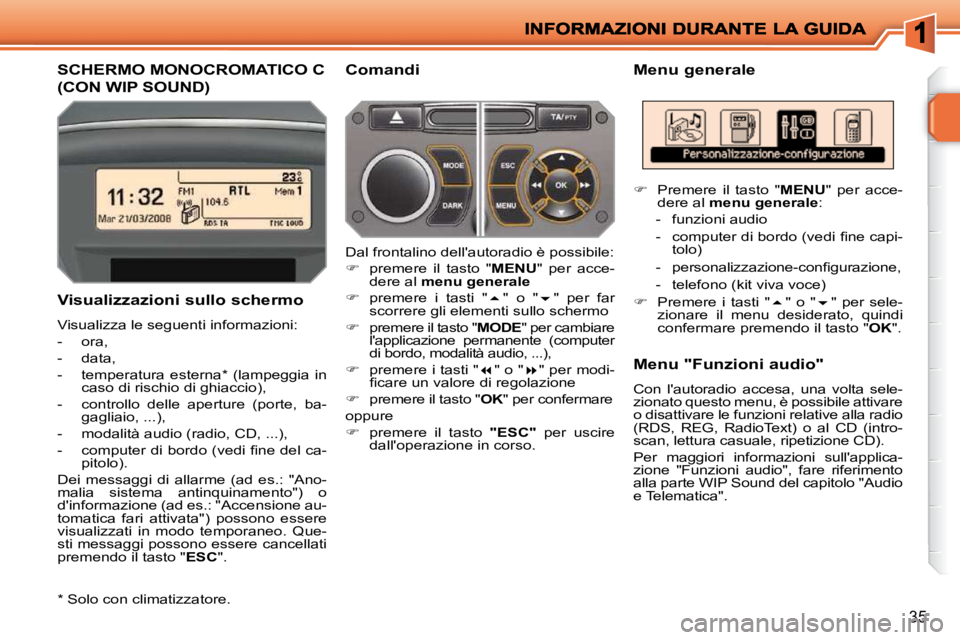

SCHERMO MONOCROMATICO C
(CON WIP SOUND)
Menu generale
Visualizzazioni sullo schermo
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio, ...),
- modalità audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione au-
tomatica fari attivata") possono essere
visualizzati in modo temporaneo. Que-
sti messaggi possono essere cancellati
premendo il tasto " ESC ". Comandi
Dal frontalino dell'autoradio è possibile:
premere il tasto " MENU " per acce-
dere al menu generale
premere i tasti " " o " " per far
scorrere gli elementi sullo schermo
premere il tasto " MODE " per cambiare
l'applicazione permanente (computer
di bordo, modalità audio, ...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e
premere il tasto " OK " per confermare
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Menu "Funzioni audio"
Con l'autoradio accesa, una volta sele-
zionato questo menu, è possibile attivare
o disattivare le funzioni relative alla radio
(RDS, REG, RadioText) o al CD (intro-
scan, lettura casuale, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Funzioni audio", fare riferimento
alla parte WIP Sound del capitolo "Audio
e Telematica".
* Solo con climatizzatore.
Premere il tasto " MENU " per acce-
dere al menu generale :
- funzioni audio
- c o m p u t e r d i b o r d o ( v e d i fi n e c a p i - tolo)
- p e r s o n a l i z z a z i o n e - c o n fi g u r a z i o n e ,
- telefono (kit viva voce)
Premere i tasti " " o " " per sele-
zionare il menu desiderato, quindi
confermare premendo il tasto " OK ".
Page 19 of 263
36

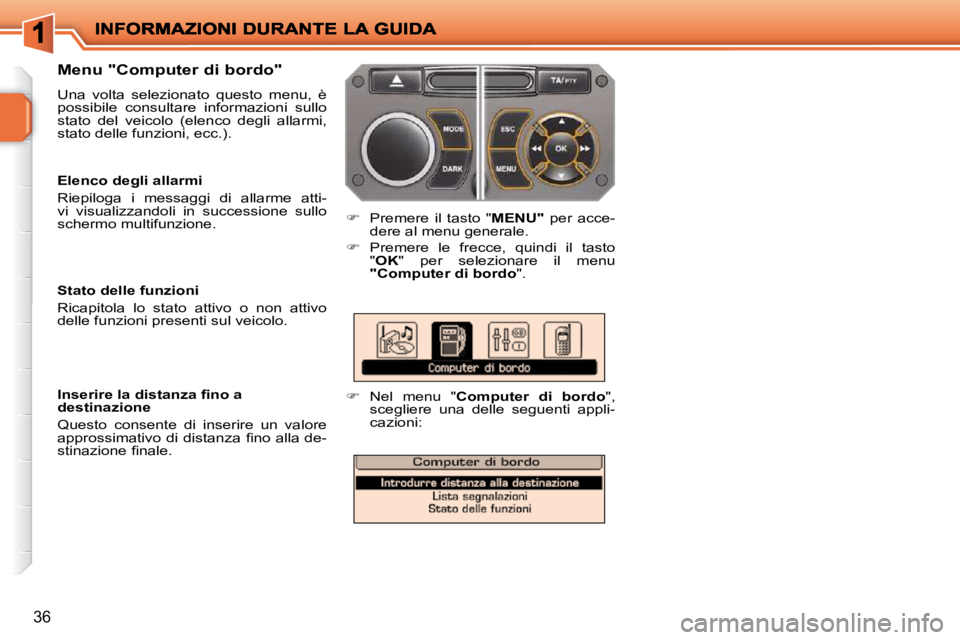

Menu "Computer di bordo"
Una volta selezionato questo menu, è
possibile consultare informazioni sullo
stato del veicolo (elenco degli allarmi,
stato delle funzioni, ecc.).
Premere il tasto " MENU" per acce-
dere al menu generale.
Premere le frecce, quindi il tasto
" OK " per selezionare il menu
"
Computer di bordo ".
Nel menu " Computer di bordo ",
scegliere una delle seguenti appli-
cazioni:
I n s e r i r e l a d i s t a n z a fi n o a
destinazione
Questo consente di inserire un valore
a p p r o s s i m a t i v o d i d i s t a n z a fi n o a l l a d e -
s t i n a z i o n e fi n a l e .
Stato delle funzioni
Ricapitola lo stato attivo o non attivo
delle funzioni presenti sul veicolo.
Elenco degli allarmi
Riepiloga i messaggi di allarme atti-
vi visualizzandoli in successione sullo
schermo multifunzione.
Page 20 of 263
!
37

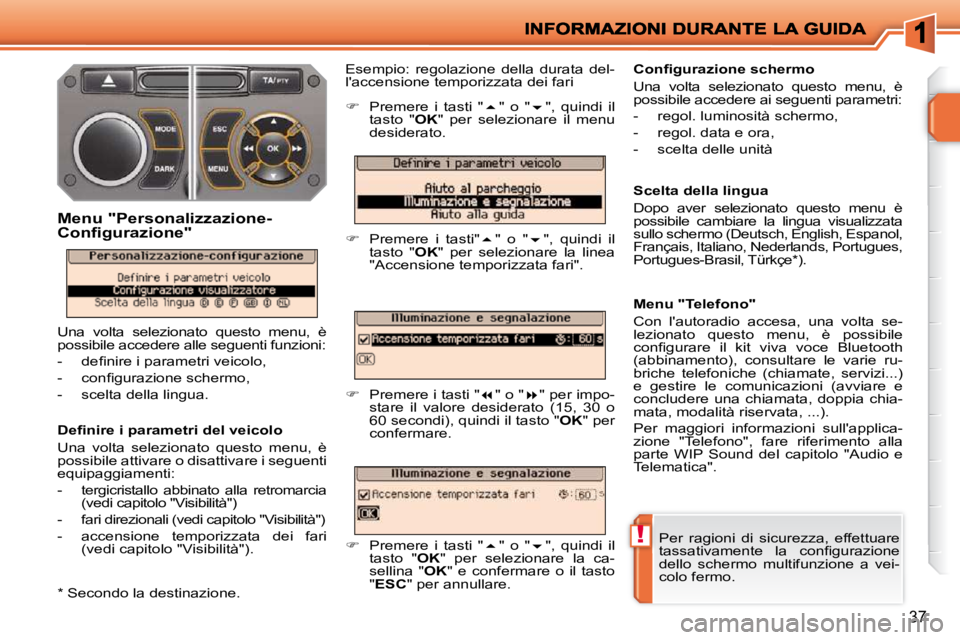

D e fi n i r e i p a r a m e t r i d e l v e i c o l o
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromarcia (vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibilità")
- accensione temporizzata dei fari (vedi capitolo "Visibilità"). Scelta della lingua
Dopo aver selezionato questo menu è
possibile cambiare la lingua visualizzata
sullo schermo (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe * ).
Menu "Telefono"
Con l'autoradio accesa, una volta se-
lezionato questo menu, è possibile
c o n fi g u r a r e i l k i t v i v a v o c e B l u e t o o t h
(abbinamento), consultare le varie ru-
briche telefoniche (chiamate, servizi...)
e gestire le comunicazioni (avviare e
concludere una chiamata, doppia chia-
mata, modalità riservata, ...).
Per maggiori informazioni sull'applica-
zione "Telefono", fare riferimento alla
parte WIP Sound del capitolo "Audio e
Telematica".
Esempio: regolazione della durata del-
l'accensione temporizzata dei fari
Menu "Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è
possibile accedere alle seguenti funzioni:
- d e fi n i r e i p a r a m e t r i v e i c o l o ,
- c o n fi g u r a z i o n e s c h e r m o ,
- scelta della lingua.
Premere i tasti " " o " ", quindi il
tasto " OK " per selezionare il menu
desiderato.
Premere i tasti" " o " ", quindi il
tasto " OK " per selezionare la linea
"Accensione temporizzata fari".
Premere i tasti " " o " " per impo-
stare il valore desiderato (15, 30 o
60 secondi), quindi il tasto " OK " per
confermare.
Premere i tasti " " o " ", quindi il
tasto " OK " per selezionare la ca-
sellina " OK " e confermare o il tasto
" ESC " per annullare.
C o n fi g u r a z i o n e s c h e r m o
Una volta selezionato questo menu, è
possibile accedere ai seguenti parametri:
- regol. luminosità schermo,
- regol. data e ora,
- scelta delle unità
Per ragioni di sicurezza, effettuare
t a s s a t i v a m e n t e l a c o n fi g u r a z i o n e
dello schermo multifunzione a vei-
colo fermo.
* Secondo la destinazione.
