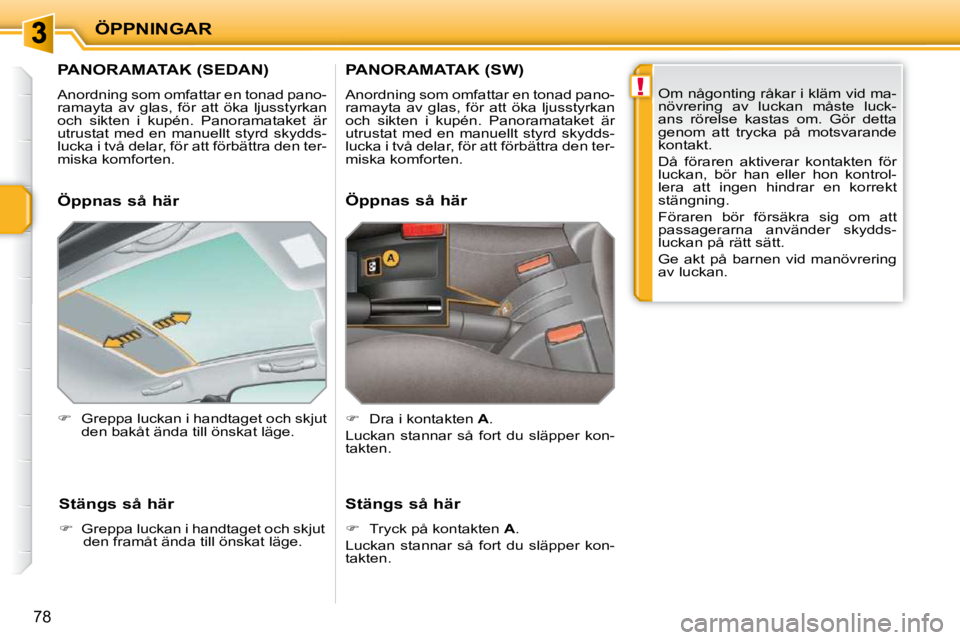

ÖPPNINGAR
78
PANORAMATAK (SEDAN)
Anordning som omfattar en tonad pano-
ramayta av glas, för att öka ljusstyrkan
och sikten i kupén. Panoramataket är
utrustat med en manuellt styrd skydds-
lucka i två delar, för att förbättra den ter-
miska komforten.
Greppa luckan i handtaget och skjut
den bakåt ända till önskat läge.
Öppnas så här
Stängs så här
Greppa luckan i handtaget och skjut
den framåt ända till önskat läge. Om någonting råkar i kläm vid ma-
növrering av luckan måste luck-
ans rörelse kastas om. Gör detta
genom att trycka på motsvarande
kontakt.
Då föraren aktiverar kontakten för
luckan, bör han eller hon kontrol-
lera att ingen hindrar en korrekt
stängning.
Föraren bör försäkra sig om att
passagerarna använder skydds-
luckan på rätt sätt.
Ge akt på barnen vid manövrering
av luckan.
PANORAMATAK (SW)
Anordning som omfattar en tonad pano-
ramayta av glas, för att öka ljusstyrkan
och sikten i kupén. Panoramataket är
utrustat med en manuellt styrd skydds-
lucka i två delar, för att förbättra den ter-
miska komforten.
Öppnas så här
Dra i kontakten A .
Luckan stannar så fort du släpper kon-
takten.
Stängs så här
Tryck på kontakten A .
Luckan stannar så fort du släpper kon-
takten.

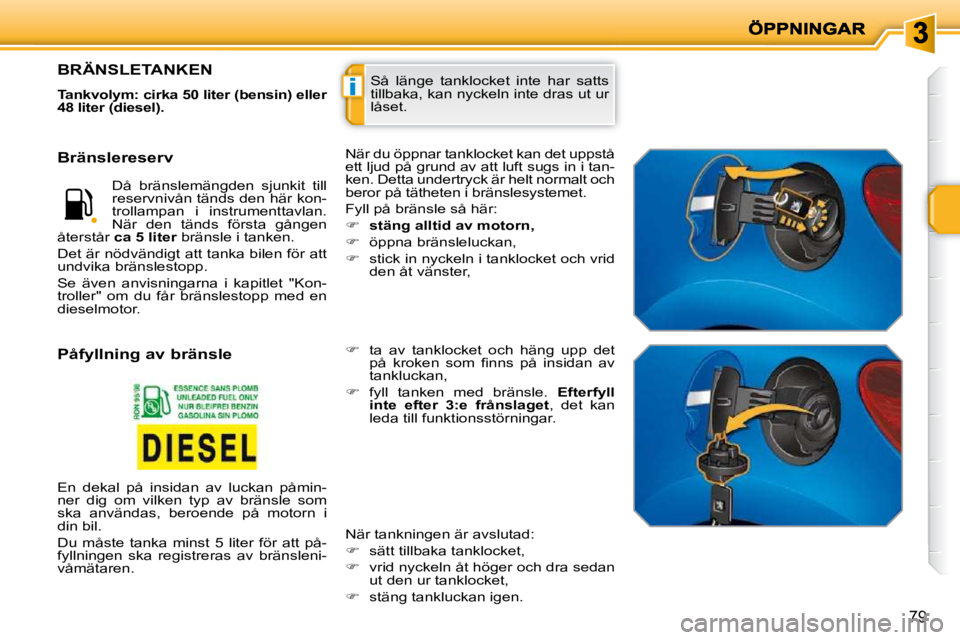

Page 72 of 218
i
79
Så länge tanklocket inte har satts
tillbaka, kan nyckeln inte dras ut ur
låset. BRÄNSLETANKEN
Tankvolym: cirka 50 liter (bensin) eller
48 liter (diesel).
När du öppnar tanklocket kan det uppstå
ett ljud på grund av att luft sugs in i tan-
ken. Detta undertryck är helt normalt och
beror på tätheten i bränslesystemet.
Fyll på bränsle så här:
stäng alltid av motorn,
öppna bränsleluckan,
stick in nyckeln i tanklocket och vrid
den åt vänster,
När tankningen är avslutad:
sätt tillbaka tanklocket,
vrid nyckeln åt höger och dra sedan
ut den ur tanklocket,
stäng tankluckan igen.
ta av tanklocket och häng upp det
p å k r o k e n s o m fi n n s p å i n s i d a n a v
tankluckan,
fyll tanken med bränsle. Efterfyll
inte efter 3:e frånslaget , det kan
leda till funktionsstörningar.
Bränslereserv
Påfyllning av bränsle
Då bränslemängden sjunkit till
reservnivån tänds den här kon-
trollampan i instrumenttavlan.
När den tänds första gången
återstår ca 5 liter bränsle i tanken.
Det är nödvändigt att tanka bilen för att
undvika bränslestopp.
Se även anvisningarna i kapitlet "Kon-
troller" om du får bränslestopp med en
dieselmotor.
En dekal på insidan av luckan påmin-
ner dig om vilken typ av bränsle som
ska användas, beroende på motorn i
din bil.
Du måste tanka minst 5 liter för att på-
fyllningen ska registreras av bränsleni-
våmätaren.

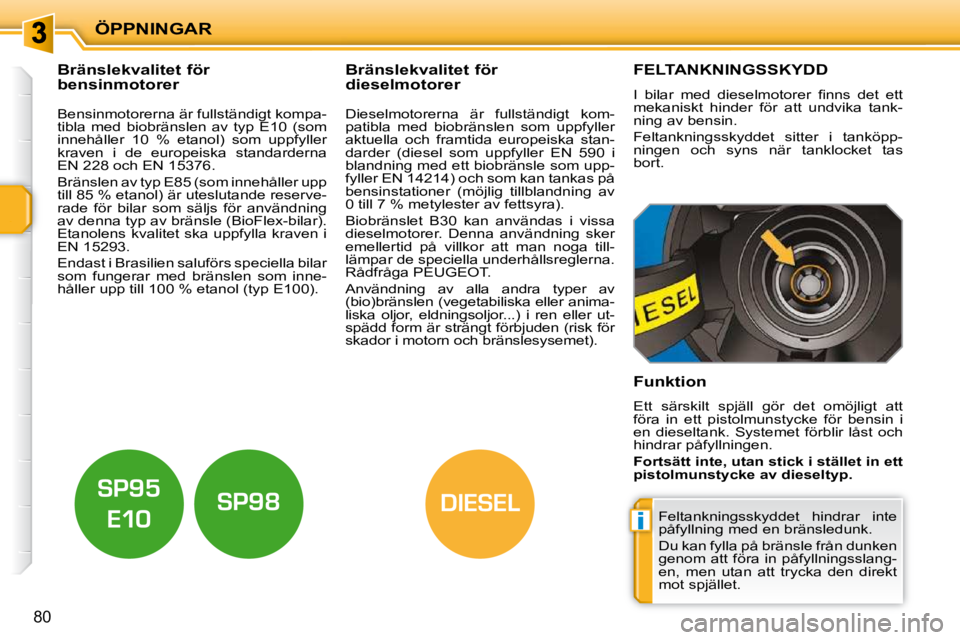

Page 73 of 218
i
DIESEL
ÖPPNINGAR
80
Bränslekvalitet för
bensinmotorer Bränslekvalitet för
dieselmotorer
Bensinmotorerna är fullständigt kompa-
tibla med biobränslen av typ E10 (som
innehåller 10 % etanol) som uppfyller
kraven i de europeiska standarderna
EN 228 och EN 15376.
Bränslen av typ E85 (som innehåller upp
till 85 % etanol) är uteslutande reserve-
rade för bilar som säljs för användning
av denna typ av bränsle (BioFlex-bilar).
Etanolens kvalitet ska uppfylla kraven i
EN 15293.
Endast i Brasilien saluförs speciella bilar
som fungerar med bränslen som inne-
håller upp till 100 % etanol (typ E100). Dieselmotorerna är fullständigt kom-
patibla med biobränslen som uppfyller
aktuella och framtida europeiska stan-
darder (diesel som uppfyller EN 590 i
blandning med ett biobränsle som upp-
fyller EN 14214) och som kan tankas på
bensinstationer (möjlig tillblandning av
0 till 7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noga till-
lämpar de speciella underhållsreglerna.
Rådfråga PEUGEOT.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller anima-
liska oljor, eldningsoljor...) i ren eller ut-
spädd form är strängt förbjuden (risk för
skador i motorn och bränslesysemet). FELTANKNINGSSKYDD
I b i l a r m e d d i e s e l m o t o r e r fi n n s d e t e t t
mekaniskt hinder för att undvika tank-
ning av bensin.
Feltankningsskyddet sitter i tanköpp-
ningen och syns när tanklocket tas
bort.
Funktion
Ett särskilt spjäll gör det omöjligt att
föra in ett pistolmunstycke för bensin i
en dieseltank. Systemet förblir låst och
hindrar påfyllningen.
Fortsätt inte, utan stick i stället in ett
pistolmunstycke av dieseltyp.
Feltankningsskyddet hindrar inte
påfyllning med en bränsledunk.
Du kan fylla på bränsle från dunken
genom att föra in påfyllningsslang-
en, men utan att trycka den direkt
mot spjället.
Page 74 of 218
i
DIESEL
ÖPPNINGAR
80
Bränslekvalitet för
bensinmotorer Bränslekvalitet för
dieselmotorer
Bensinmotorerna är fullständigt kompa-
tibla med biobränslen av typ E10 (som
innehåller 10 % etanol) som uppfyller
kraven i de europeiska standarderna
EN 228 och EN 15376.
Bränslen av typ E85 (som innehåller upp
till 85 % etanol) är uteslutande reserve-
rade för bilar som säljs för användning
av denna typ av bränsle (BioFlex-bilar).
Etanolens kvalitet ska uppfylla kraven i
EN 15293.
Endast i Brasilien saluförs speciella bilar
som fungerar med bränslen som inne-
håller upp till 100 % etanol (typ E100). Dieselmotorerna är fullständigt kom-
patibla med biobränslen som uppfyller
aktuella och framtida europeiska stan-
darder (diesel som uppfyller EN 590 i
blandning med ett biobränsle som upp-
fyller EN 14214) och som kan tankas på
bensinstationer (möjlig tillblandning av
0 till 7 % metylester av fettsyra).
Biobränslet B30 kan användas i vissa
dieselmotorer. Denna användning sker
emellertid på villkor att man noga till-
lämpar de speciella underhållsreglerna.
Rådfråga PEUGEOT.
Användning av alla andra typer av
(bio)bränslen (vegetabiliska eller anima-
liska oljor, eldningsoljor...) i ren eller ut-
spädd form är strängt förbjuden (risk för
skador i motorn och bränslesysemet). FELTANKNINGSSKYDD
I b i l a r m e d d i e s e l m o t o r e r fi n n s d e t e t t
mekaniskt hinder för att undvika tank-
ning av bensin.
Feltankningsskyddet sitter i tanköpp-
ningen och syns när tanklocket tas
bort.
Funktion
Ett särskilt spjäll gör det omöjligt att
föra in ett pistolmunstycke för bensin i
en dieseltank. Systemet förblir låst och
hindrar påfyllningen.
Fortsätt inte, utan stick i stället in ett
pistolmunstycke av dieseltyp.
Feltankningsskyddet hindrar inte
påfyllning med en bränsledunk.
Du kan fylla på bränsle från dunken
genom att föra in påfyllningsslang-
en, men utan att trycka den direkt
mot spjället.

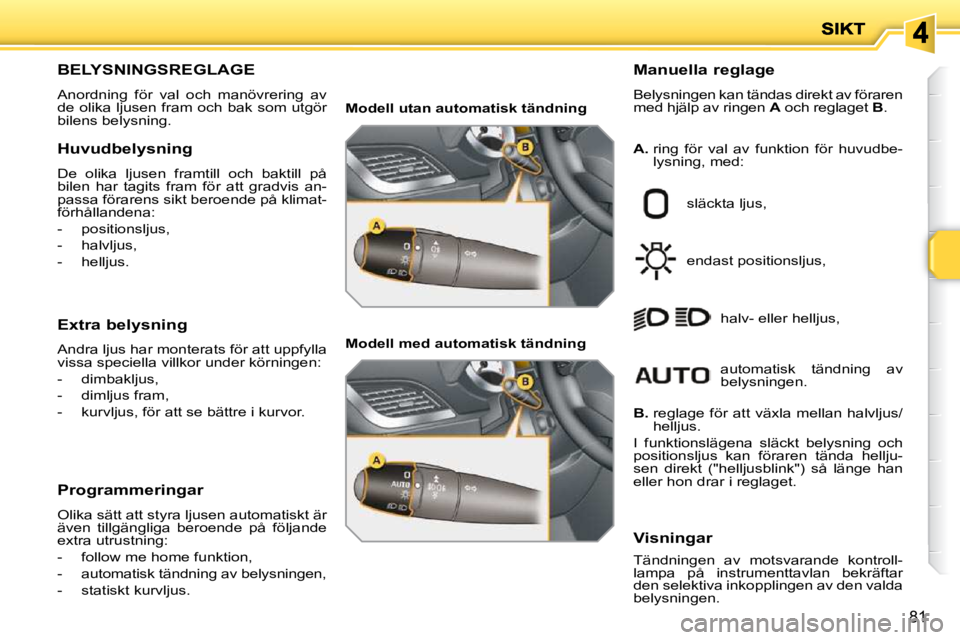

Page 75 of 218
81
BELYSNINGSREGLAGE
Anordning för val och manövrering av
de olika ljusen fram och bak som utgör
bilens belysning. Manuella reglage
Belysningen kan tändas direkt av föraren
med hjälp av ringen
A och reglaget B .
släckta ljus,
endast positionsljus, halv- eller helljus,
B. reglage för att växla mellan halvljus/
helljus.
I funktionslägena släckt belysning och
positionsljus kan föraren tända hellju-
sen direkt ("helljusblink") så länge han
eller hon drar i reglaget.
Visningar
Tändningen av motsvarande kontroll-
lampa på instrumenttavlan bekräftar
den selektiva inkopplingen av den valda
belysningen.
Huvudbelysning
De olika ljusen framtill och baktill på
bilen har tagits fram för att gradvis an-
passa förarens sikt beroende på klimat-
förhållandena:
- positionsljus,
- halvljus,
- helljus.
Extra belysning
Andra ljus har monterats för att uppfylla
vissa speciella villkor under körningen:
- dimbakljus,
- dimljus fram,
- kurvljus, för att se bättre i kurvor.
Programmeringar
Olika sätt att styra ljusen automatiskt är
även tillgängliga beroende på följande
extra utrustning:
- follow me home funktion,
- automatisk tändning av belysningen,
- statiskt kurvljus.
A. ring för val av funktion för huvudbe-
lysning, med:
Modell utan automatisk tändning
Modell med automatisk tändning
automatisk tändning av
belysningen.

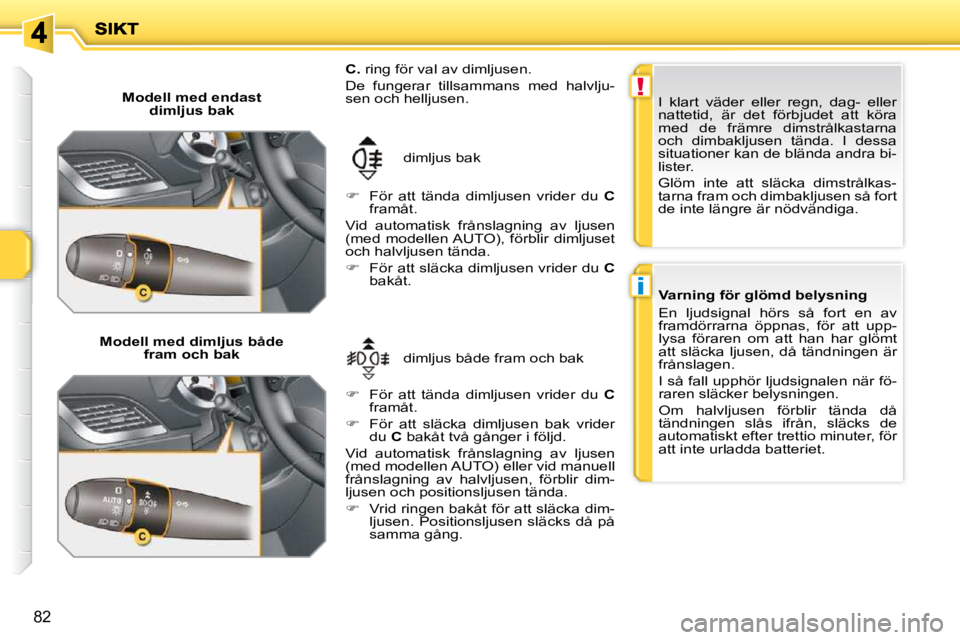

Page 76 of 218
!
i
82
Modell med endast dimljus bak
Modell med dimljus både fram och bak dimljus både fram och bak
dimljus bak
C. ring för val av dimljusen.
De fungerar tillsammans med halvlju-
sen och helljusen.
För att tända dimljusen vrider du C
framåt.
Vid automatisk frånslagning av ljusen
(med modellen AUTO), förblir dimljuset
och halvljusen tända.
För att släcka dimljusen vrider du C
bakåt.
För att tända dimljusen vrider du C
framåt.
För att släcka dimljusen bak vrider
du C bakåt två gånger i följd.
Vid automatisk frånslagning av ljusen
(med modellen AUTO) eller vid manuell
frånslagning av halvljusen, förblir dim-
ljusen och positionsljusen tända.
Vrid ringen bakåt för att släcka dim-
ljusen. Positionsljusen släcks då på
samma gång. I klart väder eller regn, dag- eller
nattetid, är det förbjudet att köra
med de främre dimstrålkastarna
och dimbakljusen tända. I dessa
situationer kan de blända andra bi-
lister.
Glöm inte att släcka dimstrålkas-
tarna fram och dimbakljusen så fort
de inte längre är nödvändiga.
Varning för glömd belysning
En ljudsignal hörs så fort en av
framdörrarna öppnas, för att upp-
lysa föraren om att han har glömt
att släcka ljusen, då tändningen är
frånslagen.
I så fall upphör ljudsignalen när fö-
raren släcker belysningen.
Om halvljusen förblir tända då
tändningen slås ifrån, släcks de
automatiskt efter trettio minuter, för
att inte urladda batteriet.

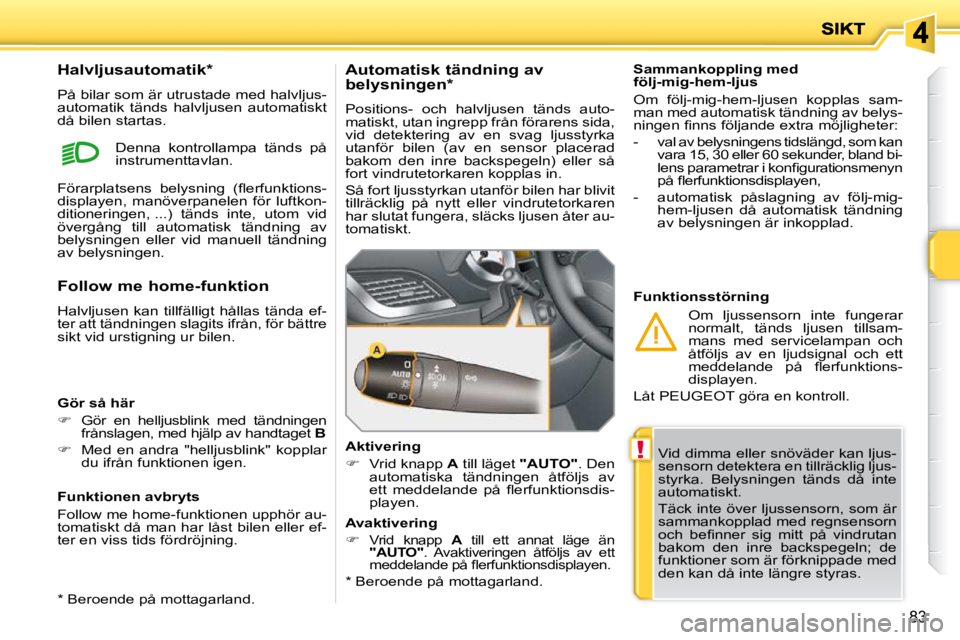

Page 77 of 218
!
83
Vid dimma eller snöväder kan ljus-
sensorn detektera en tillräcklig ljus-
styrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn
o c h b e fi n n e r s i g m i t t p å v i n d r u t a n
bakom den inre backspegeln; de
funktioner som är förknippade med
den kan då inte längre styras.
Sammankoppling med
följ-mig-hem-ljus
Om följ-mig-hem-ljusen kopplas sam-
man med automatisk tändning av belys-
n i n g e n fi n n s f ö l j a n d e e x t r a m ö j l i g h e t e r :
- val av belysningens tidslängd, som kan
vara 15, 30 eller 60 sekunder, bland bi-
l e n s p a r a m e t r a r i k o n fi g u r a t i o n s m e n y n
p å fl e r f u n k t i o n s d i s p l a y e n ,
- automatisk påslagning av följ-mig- hem-ljusen då automatisk tändning
av belysningen är inkopplad.
Automatisk tändning av
belysningen*
Positions- och halvljusen tänds auto-
matiskt, utan ingrepp från förarens sida,
vid detektering av en svag ljusstyrka
utanför bilen (av en sensor placerad
bakom den inre backspegeln) eller så
fort vindrutetorkaren kopplas in.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller vindrutetorkaren
har slutat fungera, släcks ljusen åter au-
tomatiskt.
Follow me home-funktion
Halvljusen kan tillfälligt hållas tända ef-
ter att tändningen slagits ifrån, för bättre
sikt vid urstigning ur bilen.
Gör så här
Gör en helljusblink med tändningen
frånslagen, med hjälp av handtaget B
Med en andra "helljusblink" kopplar
du ifrån funktionen igen.
Funktionen avbryts
Follow me home-funktionen upphör au-
tomatiskt då man har låst bilen eller ef-
ter en viss tids fördröjning. Aktivering
Vrid knapp A till läget "
AUTO
" . Den
automatiska tändningen åtföljs av
e t t m e d d e l a n d e p å fl e r f u n k t i o n s d i s -
playen. Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds ljusen tillsam-
mans med servicelampan och
åtföljs av en ljudsignal och ett
m e d d e l a n d e p å fl e r f u n k t i o n s -
displayen.
Låt PEUGEOT göra en kontroll.
Halvljusautomatik *
På bilar som är utrustade med halvljus-
automatik tänds halvljusen automatiskt
då bilen startas.
Denna kontrollampa tänds på
instrumenttavlan.
F ö r a r p l a t s e n s b e l y s n i n g ( fl e r f u n k t i o n s -
displayen, manöverpanelen för luftkon-
ditioneringen, ...) tänds inte, utom vid
övergång till automatisk tändning av
belysningen eller vid manuell tändning
av belysningen.
Avaktivering
Vrid knapp A till ett annat läge än
" AUTO
" . Avaktiveringen åtföljs av ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
* Beroende på mottagarland.
* Beroende på mottagarland.
Page 78 of 218
!
83
Vid dimma eller snöväder kan ljus-
sensorn detektera en tillräcklig ljus-
styrka. Belysningen tänds då inte
automatiskt.
Täck inte över ljussensorn, som är
sammankopplad med regnsensorn
o c h b e fi n n e r s i g m i t t p å v i n d r u t a n
bakom den inre backspegeln; de
funktioner som är förknippade med
den kan då inte längre styras.
Sammankoppling med
följ-mig-hem-ljus
Om följ-mig-hem-ljusen kopplas sam-
man med automatisk tändning av belys-
n i n g e n fi n n s f ö l j a n d e e x t r a m ö j l i g h e t e r :
- val av belysningens tidslängd, som kan
vara 15, 30 eller 60 sekunder, bland bi-
l e n s p a r a m e t r a r i k o n fi g u r a t i o n s m e n y n
p å fl e r f u n k t i o n s d i s p l a y e n ,
- automatisk påslagning av följ-mig- hem-ljusen då automatisk tändning
av belysningen är inkopplad.
Automatisk tändning av
belysningen*
Positions- och halvljusen tänds auto-
matiskt, utan ingrepp från förarens sida,
vid detektering av en svag ljusstyrka
utanför bilen (av en sensor placerad
bakom den inre backspegeln) eller så
fort vindrutetorkaren kopplas in.
Så fort ljusstyrkan utanför bilen har blivit
tillräcklig på nytt eller vindrutetorkaren
har slutat fungera, släcks ljusen åter au-
tomatiskt.
Follow me home-funktion
Halvljusen kan tillfälligt hållas tända ef-
ter att tändningen slagits ifrån, för bättre
sikt vid urstigning ur bilen.
Gör så här
Gör en helljusblink med tändningen
frånslagen, med hjälp av handtaget B
Med en andra "helljusblink" kopplar
du ifrån funktionen igen.
Funktionen avbryts
Follow me home-funktionen upphör au-
tomatiskt då man har låst bilen eller ef-
ter en viss tids fördröjning. Aktivering
Vrid knapp A till läget "
AUTO
" . Den
automatiska tändningen åtföljs av
e t t m e d d e l a n d e p å fl e r f u n k t i o n s d i s -
playen. Funktionsstörning
Om ljussensorn inte fungerar
normalt, tänds ljusen tillsam-
mans med servicelampan och
åtföljs av en ljudsignal och ett
m e d d e l a n d e p å fl e r f u n k t i o n s -
displayen.
Låt PEUGEOT göra en kontroll.
Halvljusautomatik *
På bilar som är utrustade med halvljus-
automatik tänds halvljusen automatiskt
då bilen startas.
Denna kontrollampa tänds på
instrumenttavlan.
F ö r a r p l a t s e n s b e l y s n i n g ( fl e r f u n k t i o n s -
displayen, manöverpanelen för luftkon-
ditioneringen, ...) tänds inte, utom vid
övergång till automatisk tändning av
belysningen eller vid manuell tändning
av belysningen.
Avaktivering
Vrid knapp A till ett annat läge än
" AUTO
" . Avaktiveringen åtföljs av ett
m e d d e l a n d e p å fl e r f u n k t i o n s d i s p l a y e n .
* Beroende på mottagarland.
* Beroende på mottagarland.
Page 79 of 218
i
84

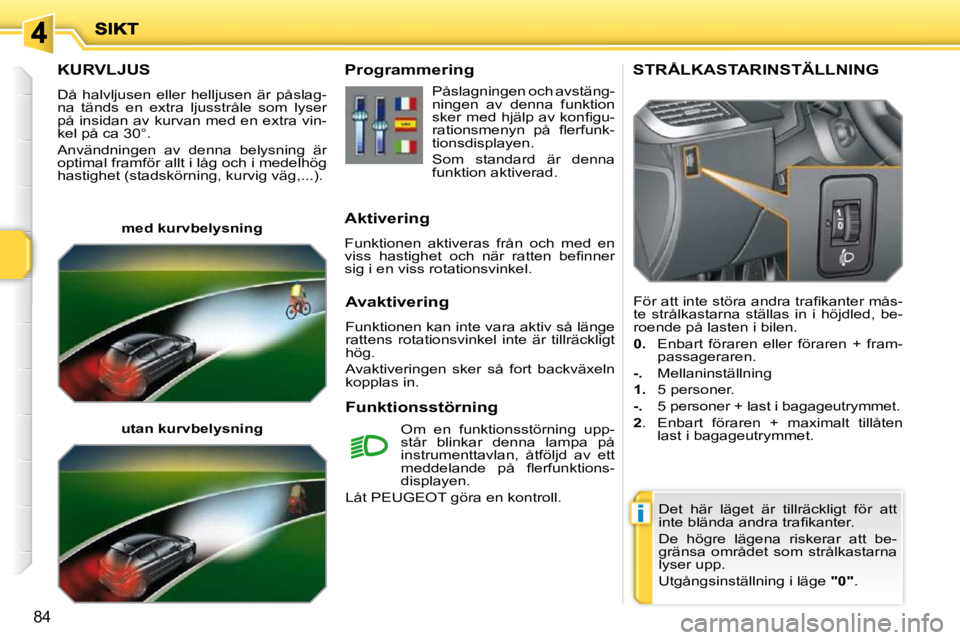

KURVLJUS
Då halvljusen eller helljusen är påslag-
na tänds en extra ljusstråle som lyser
på insidan av kurvan med en extra vin-
kel på ca 30°.
Användningen av denna belysning är
optimal framför allt i låg och i medelhög
hastighet (stadskörning, kurvig väg,...).
med kurvbelysning Programmering
Aktivering
Funktionen aktiveras från och med en
v i s s h a s t i g h e t o c h n ä r r a t t e n b e fi n n e r
sig i en viss rotationsvinkel.
Funktionsstörning Påslagningen och avstäng-
ningen av denna funktion
s k e r m e d h j ä l p a v k o n fi g u -
r a t i o n s m e n y n p å fl e r f u n k -
tionsdisplayen.
Som standard är denna
funktion aktiverad.
Om en funktionsstörning upp-
står blinkar denna lampa på
instrumenttavlan, åtföljd av ett
m e d d e l a n d e p å fl e r f u n k t i o n s -
displayen.
Låt PEUGEOT göra en kontroll.
Avaktivering
Funktionen kan inte vara aktiv så länge
rattens rotationsvinkel inte är tillräckligt
hög.
Avaktiveringen sker så fort backväxeln
kopplas in.
STRÅLKASTARINSTÄLLNING
Det här läget är tillräckligt för att
i n t e b l ä n d a a n d r a t r a fi k a n t e r .
De högre lägena riskerar att be-
gränsa området som strålkastarna
lyser upp.
Utgångsinställning i läge
"0" .
F ö r a t t i n t e s t ö r a a n d r a t r a fi k a n t e r m å s -
te strålkastarna ställas in i höjdled, be-
roende på lasten i bilen.
0. Enbart föraren eller föraren + fram-
passageraren.
-. Mellaninställning
1. 5 personer.
-. 5 personer + last i bagageutrymmet.
2 . Enbart föraren + maximalt tillåten
last i bagageutrymmet.
utan kurvbelysning
Page 80 of 218
85

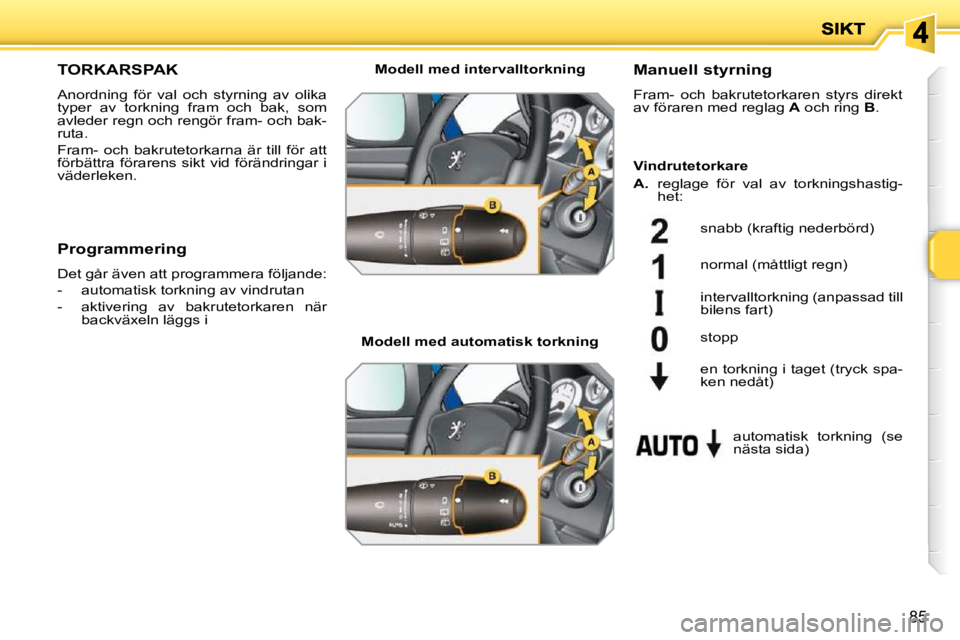

TORKARSPAK
Anordning för val och styrning av olika
typer av torkning fram och bak, som
avleder regn och rengör fram- och bak-
ruta.
Fram- och bakrutetorkarna är till för att
förbättra förarens sikt vid förändringar i
väderleken. Manuell styrning
Fram- och bakrutetorkaren styrs direkt
av föraren med reglag
A och ring B .
Modell med intervalltorkning
Modell med automatisk torkning snabb (kraftig nederbörd)
normal (måttligt regn)
intervalltorkning (anpassad till
bilens fart)
automatisk torkning (se
nästa sida)
stopp
en torkning i taget (tryck spa-
ken nedåt)
Programmering
Det går även att programmera följande:
- automatisk torkning av vindrutan
- aktivering av bakrutetorkaren när
backväxeln läggs i Vindrutetorkare
A. reglage för val av torkningshastig-
het:
