PEUGEOT 207 2011 Betriebsanleitungen (in German)

219
04
1
2
3

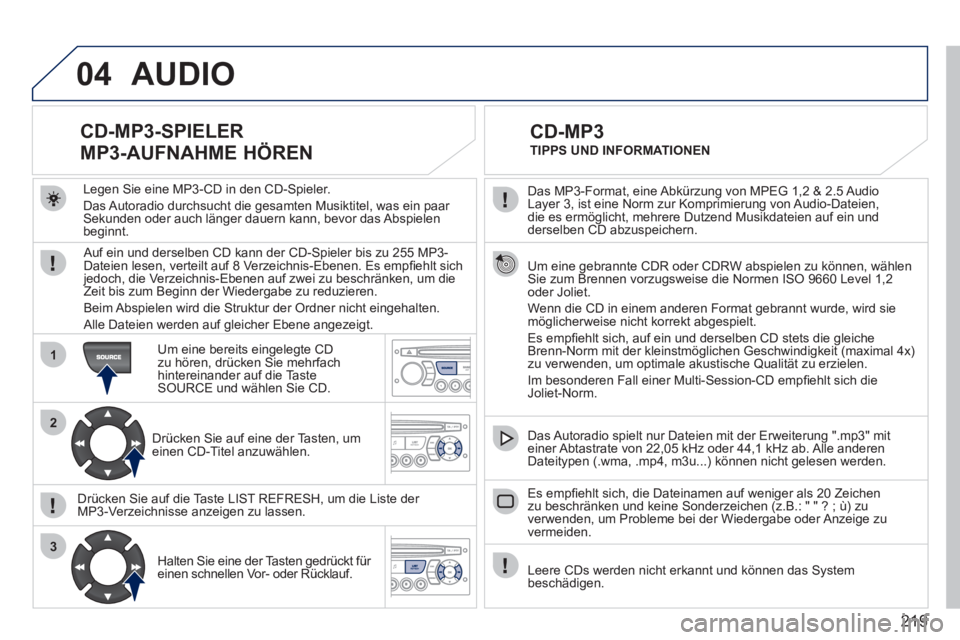

Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio
Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien,
die es ermöglicht, mehrere Dutzend Musikdateien auf ein und
derselben CD abzuspeichern.
Um eine gebrannte
CDR oder CDRW abspielen zu können, wählen Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2oder Joliet.
Wenn die CD in einem anderen Format
gebrannt wurde, wird sie möglicherweise nicht korrekt abgespielt.
Es empfi ehlt sich, auf ein und derselben CD stets die
gleiche
Brenn-Norm mit der kleinstmöglichen Geschwindigkeit (maximal 4x)zu verwenden, um optimale akustische Qualität zu erzielen.
Im besonderen Fall einer Multi-
Session-CD empfi ehlt sich die Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterun
g ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen
Dateitypen (.wma, .mp4, m3u...) kˆnnen nicht gelesen werden.
Es emp
fi ehlt sich, die Dateinamen auf weniger als 20 Zeichen
zu beschr‰nken und keine Sonderzeichen (z.B.: " " ? ; ˘) zu
verwenden, um Probleme bei der Wiedergabe oder Anzeige zu
vermeiden.









CD-MP3
TIPPS UND INFORMATIONEN
AUDIO

Leere CDs werden nicht erkannt und können das System
beschädigen.
Le
gen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar
Sekunden oder auch länger dauern kann, bevor das Abspielen
beginnt.










CD-MP3-SPIELER
MP3-AUFNAHME HÖREN

Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-
Dateien lesen, verteilt auf 8 Verzeichnis-Ebenen. Es empfi ehlt sich jedoch, die Verzeichnis-Ebenen auf zwei zu beschränken, um dieZeit bis zum Beginn der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der
Ordner nicht eingehalten.
Alle Dateien werden auf gleicher Ebene angezeigt.

Um eine bereits ein
gelegte CDzu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um
einen
CD-Titel anzuwählen.

Drücken
Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen.

Halten
Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf.

220
05
1
1
2
3

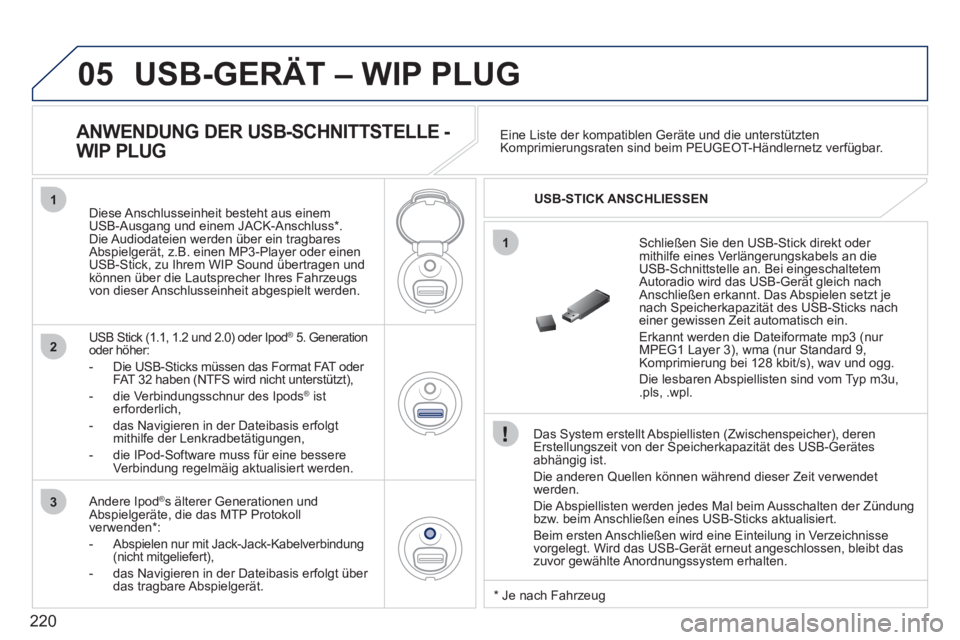

USB-GERÄT – WIP PLUG


Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-Gerätes
abhängig ist.
Die anderen
Quellen können während dieser Zeit verwendet
werden.
Die Abspiellisten werden
jedes Mal beim Ausschalten der Zündung
bzw. beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschließen wird eine Einteilun
g in Verzeichnisse
vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt daszuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mithilfe eines Verlängerungskabels an dieUSB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nacheiner gewissen Zeit automatisch ein.
Erkannt werden die Dateiformate mp3
(nur MPEG1 Layer 3), wma (nur Standard 9,
Komprimierung bei 128 kbit/s), wav und ogg.
Die lesbaren Abspiellisten sind vom Typ m
3u,.pls, .wpl.
Di
ese Anschlusseinheit besteht aus einemUSB-Ausgang und einem JACK-Anschluss *
.
Die Audiodateien werden über ein tragbaresAbspielgerät, z.B. einen MP3-Player oder einen USB-Stick, zu Ihrem WIP Sound übertragen undkönnen über die Lautsprecher Ihres Fahrzeugs
von dieser Anschlusseinheit abgespielt werden.

USB Stick (1.1, 1.2 und 2.0) oder Ipod ®
5. Generation®
oder höher:



- Die USB-Sticks müssen das Format FAT oder FAT 32 haben (NTFS wird nicht unterstützt),

- die Verbindun
gsschnur des Ipods ®isterforderlich,

- das Navi
gieren in der Dateibasis erfolgt
mithilfe der Lenkradbetätigungen,

- die IPod-
Software muss für eine bessereVerbindung regelmäig aktualisiert werden.
Eine Liste der kompatiblen
Geräte und die unterstütztenKomprimierungsraten sind beim PEUGEOT-Händlernetz verfügbar.









ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG
USB-STICK ANSCHLIESSEN

Andere Ipod®
s älterer Generationen und ®
Abspielgeräte, die das MTP Protokoll
verwenden * :


- Abspielen nur mit Jack-Jack-Kabelverbindun
g (nicht mitgeliefert),

- das Navi
gieren in der Dateibasis erfolgt über das tragbare Abspielgerät.

*
Je nach Fahrzeug

221
05
42
3
1
5

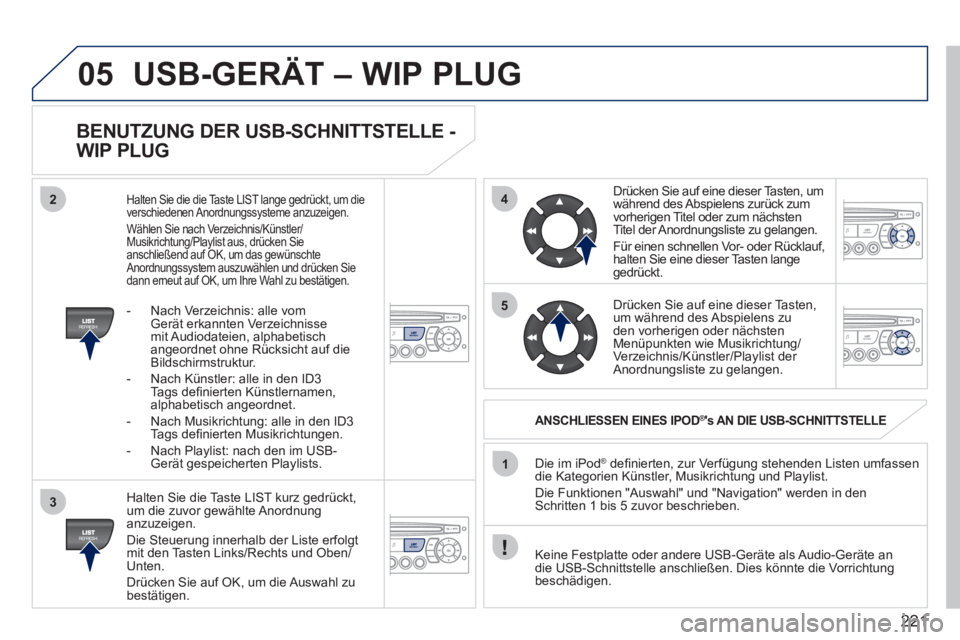

USB-GERÄT – WIP PLUG

BENUTZUNG DER USB-SCHNITTSTELLE -
WIP PLUG

Halten Sie die Taste LIST kurz gedrückt,
um die zuvor gewählte Anordnunganzuzeigen.
Die
Steuerung innerhalb der Liste erfolgt mit den Tasten Links/Rechts und Oben/Unten.
Drücken Sie auf
OK, um die Auswahl zu
bestätigen.
Die im iPod® defi nierten, zur Verfügung stehenden Listen umfassen®
die Kategorien Künstler, Musikrichtung und Playlist.
Die Funktionen "Auswahl" und "Navi
gation" werden in denSchritten 1 bis 5 zuvor beschrieben.

Keine Fest
platte oder andere USB-Geräte als Audio-Geräte an
die USB-Schnittstelle anschließen. Dies könnte die Vorrichtungbeschädigen.



ANSCHLIESSEN EINES IPOD®'s AN DIE USB-SCHNITTSTELLE ®


Drücken Sie auf eine dieser Tasten, um
während des Abspielens zurück zum
vorherigen Titel oder zum nächsten
Titel der Anordnungsliste zu gelangen.
Für einen schnellen Vor- oder Rücklau
f, halten Sie eine dieser Tasten lange gedrückt.

Drücken
Sie auf eine dieser Tasten,um während des Abspielens zu
den vorherigen oder nächsten Menüpunkten wie Musikrichtung/Verzeichnis/Künstler/Playlist der Anordnungsliste zu gelangen.

Halten Sie die die Taste LIST lange gedrückt, um die
verschiedenen Anordnungssysteme anzuzeigen.
W
ählen Sie nach Verzeichnis/Künstler/Musikrichtung/Playlist aus, drücken Sie anschließend auf OK, um das gewünschte
Anordnungssystem auszuwählen und drücken Sie
dann erneut auf OK, um Ihre Wahl zu bestätigen.


- Nach Verzeichnis: alle vomGerät erkannten Verzeichnisse
mit Audiodateien, alphabetisch angeordnet ohne Rücksicht auf die Bildschirmstruktur.

- N
ach Künstler: alle in den ID3Tags defi nierten K¸nstlernamen,alphabetisch angeordnet.

- Nach Musikrichtun
g: alle in den ID3
Tags defi nierten Musikrichtungen.

- Nach Pla
ylist: nach den im USB-Gerät gespeicherten Playlists.

222
05
1
21
2

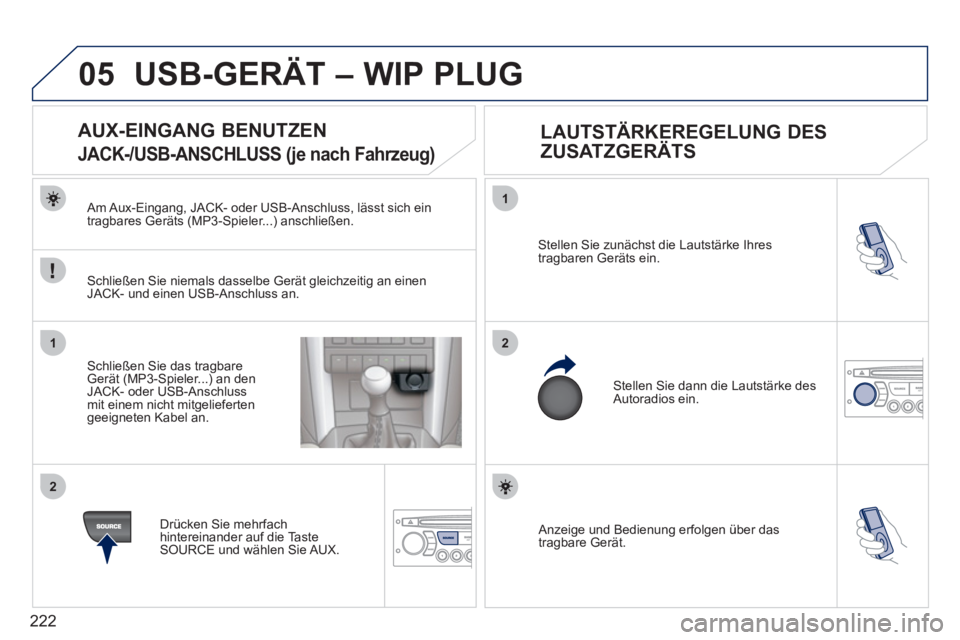

Anzeige und Bedienung erfolgen über das
tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres
tragbaren Geräts ein.

Stellen Sie dann die Lautstärke desAutoradios ein.









AUX-EINGANG BENUTZEN

JACK-/USB-ANSCHLUSS (je nach Fahrzeug)


LAUTSTÄRKEREGELUNG DES
ZUSATZGERÄTS
USB-GERÄT – WIP PLUG

Am Aux-Eingang, JACK- oder USB-Anschluss, lässt sich ein
tragbares Geräts (MP3-Spieler...) anschließen.

Schließen Sie niemals dasselbe Gerät
gleichzeitig an einen JACK- und einen USB-Anschluss an.

Schließen Sie das tra
gbare
Gerät (MP3-Spieler...) an denJACK- oder USB-Anschlussmit einem nicht mitgeliefertengeeigneten Kabel an.

Drücken
Sie mehrfach hintereinander auf die TasteSOURCE und wählen Sie AUX.

223
06
1
2
3
4
5
6
7
8
9
10

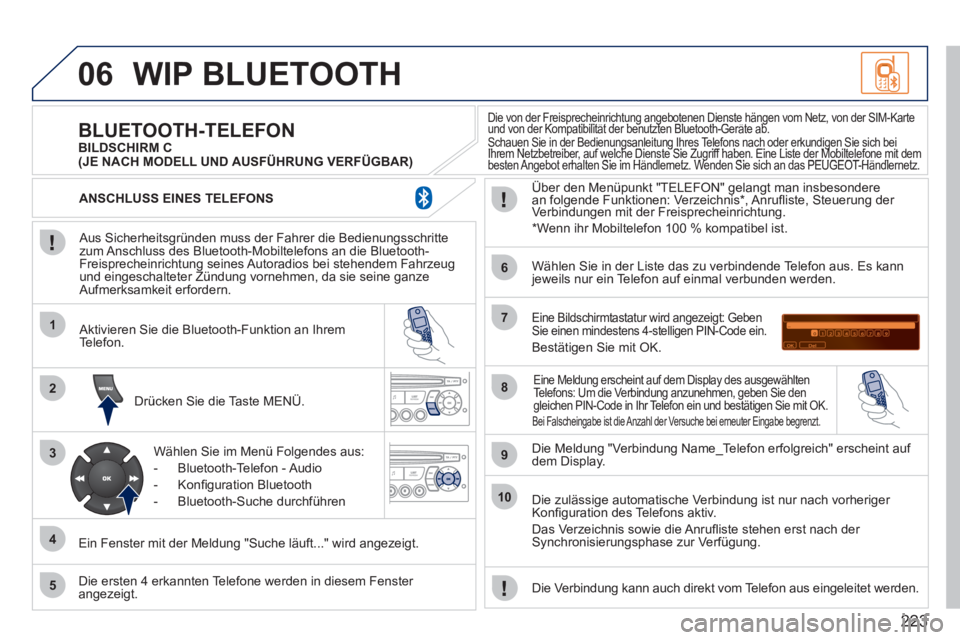

WIP BLUETOOTH

Aus Sicherheitsgründen muss der Fahrer die Bedienungsschrittezum Anschluss des Bluetooth-Mobiltelefons an die Bluetooth-
Freisprecheinrichtung seines Autoradios bei stehendem Fahrzeug
und eingeschalteter Zündung vornehmen, da sie seine ganze
Aufmerksamkeit erfordern.
Drücken Sie die Taste MENÜ.
Ein Fenster mit der Meldun
g "Suche läuft..." wird angezeigt.
Aktivieren
Sie die Bluetooth-Funktion an Ihrem
Telefon.
Wählen Sie im Menü Fol
gendes aus:
- Bl
uetooth-Telefon - Audio
- Konfi guration Bluetooth
- Bluetooth-
Suche durchführen

Die von der Freisprecheinrichtung angebotenen Dienste hängen vom Netz, von der SIM-Karte und von der Kompatibilität der benutzten Bluetooth-Geräte ab. pgg gpgg g
Schauen Sie in der Bedienungsanleitung Ihres Telefons nach oder erkundigen Sie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben. Eine Liste der Mobiltelefone mit demgg ggg g
besten Angebot erhalten Sie im Händlernetz. Wenden Sie sich an das PEUGEOT-Händlernetz. g,g








BLUETOOTH-TELEFON BILDSCHIRM C

Über den Menüpunkt "TELEFON"
gelangt man insbesondere
an folgende Funktionen: Verzeichnis * , Anrufl iste, Steuerung der Verbindungen mit der Freisprecheinrichtung.
Di
e ersten 4 erkannten Telefone werden in diesem Fenster angezeigt.


Eine Bildschirmtastatur wird angezeigt: GebenSie einen mindestens 4-stelligen PIN-Code ein.

Best‰tigen Sie mit OK.

Die Meldung "Verbindung Name_Tele
fon erfolgreich" erscheint auf
dem Display.
W‰hlen
Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden.
Eine Meldung erscheint auf dem Display des ausgew‰hlten Telefons: Um die Verbindung anzunehmen, geben Sie dengleichen PIN-Code in Ihr Telefon ein und best‰tigen Sie mit OK.
Die zul‰ssige automatische Verbindung ist nur nach vorheriger
Konfi guration des Telefons aktiv.
D
as Verzeichnis sowie die Anrufl iste stehen erst nach der Synchronisierungsphase zur Verf¸gung.
AN
SCHLUSS EINES TELEFONS


Die Verbindun
g kann auch direkt vom Telefon aus eingeleitet werden.
(JE NACH MODELL UND AUSFÜHRUNG VERFÜGBAR)


*
Wenn ihr Mobiltelefon 100 % kompatibel ist.


Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.

224
06
2
1
2
2
3

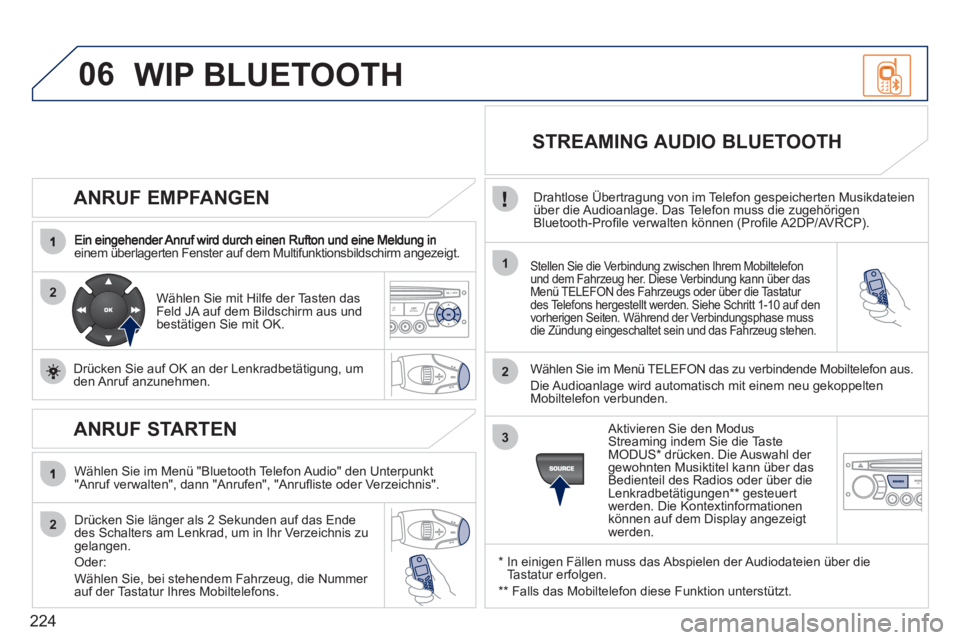

ANRUF EMPFANGEN
einem überlagerten Fenster auf dem Multifunktionsbildschirm angezeigt. Stellen Sie die Verbindung zwischen Ihrem Mobiltelefonund dem Fahrzeug her. Diese Verbindung kann über dasMenü TELEFON des Fahrzeugs oder über die Tastatur
des Telefons hergestellt werden. Siehe Schritt 1-10 auf den
vorherigen Seiten. Während der Verbindungsphase muss
die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü TELEFON das zu verbindende Mobiltelefon aus.
Die Audioanla
ge wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.
Wählen
Sie mit Hilfe der Tasten das
Feld JA auf dem Bildschirm aus und
bestätigen Sie mit OK.

Drücken
Sie auf OK an der Lenkradbetätigung, um den Anruf anzunehmen.






STREAMING AUDIO BLUETOOTH


Drahtlose Übertragung von im Telefon gespeicherten Musikdateien
über die Audioanlage. Das Telefon muss die zugehörigen
Bluetooth-Profi le verwalten können (Profi le A2DP/AVRCP).
*

In einigen Fällen muss das Abspielen der Audiodateien über die
Tastatur erfolgen.
**
F
alls das Mobiltelefon diese Funktion unterstützt.
Aktivieren
Sie den ModusStreaming indem Sie die TasteMODUS *
drücken. Die Auswahl der gewohnten Musiktitel kann über dasBedienteil des Radios oder über dieLenkradbetätigungen ** gesteuert
werden. Die Kontextinformationen können auf dem Display angezeigt
werden.

ANRUF STARTEN


Wählen Sie im Menü "Bluetooth Telefon Audio" den Unterpunkt
"Anruf verwalten", dann "Anrufen", "Anrufl iste oder Verzeichnis".

Drücken
Sie länger als 2 Sekunden auf das Ende
des Schalters am Lenkrad, um in Ihr Verzeichnis zu gelangen.

Oder:
Wählen Sie, bei stehendem Fahrzeu
g, die Nummer auf der Tastatur Ihres Mobiltelefons.


WIP BLUETOOTH

225
07
1
2
3
4
5
6
7
8

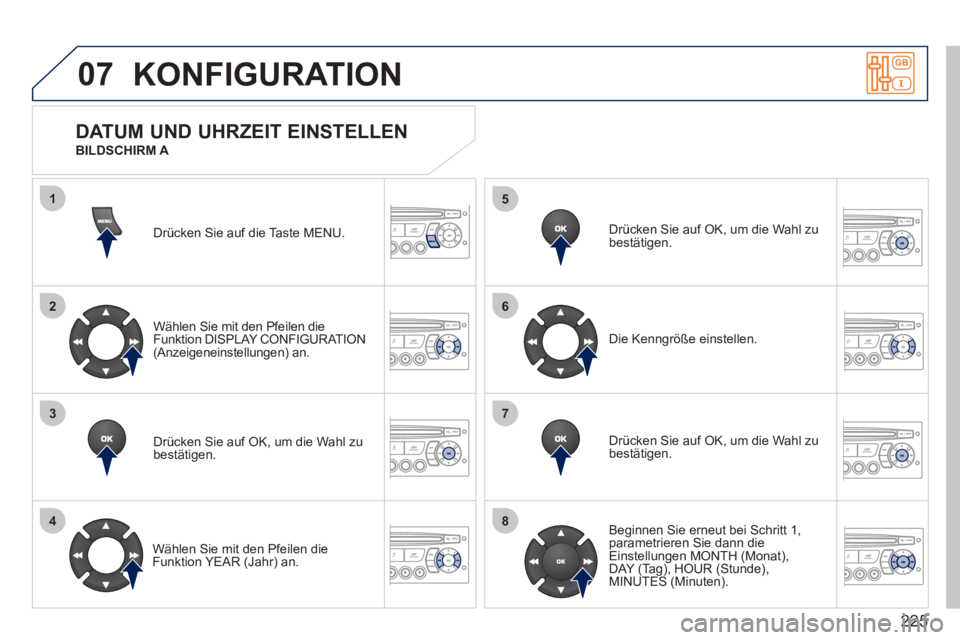

KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen
Sie mit den Pfeilen dieFunktion DISPLAY CONFIGURATION (Anzeigeneinstellungen) an.
Drücken Sie auf
OK, um die Wahl zubestätigen.

W
ählen Sie mit den Pfeilen die
Funktion YEAR (Jahr) an. Drücken
Sie auf OK, um die Wahl zu
bestätigen.
Drücken
Sie auf OK, um die Wahl zu
bestätigen. Die Kenn
größe einstellen.
Be
ginnen Sie erneut bei Schritt 1,
parametrieren Sie dann die
Einstellungen MONTH (Monat),
DAY (Tag), HOUR (Stunde), MINUTES (Minuten).









DATUM UND UHRZEIT EINSTELLEN
BILDSCHIRM A

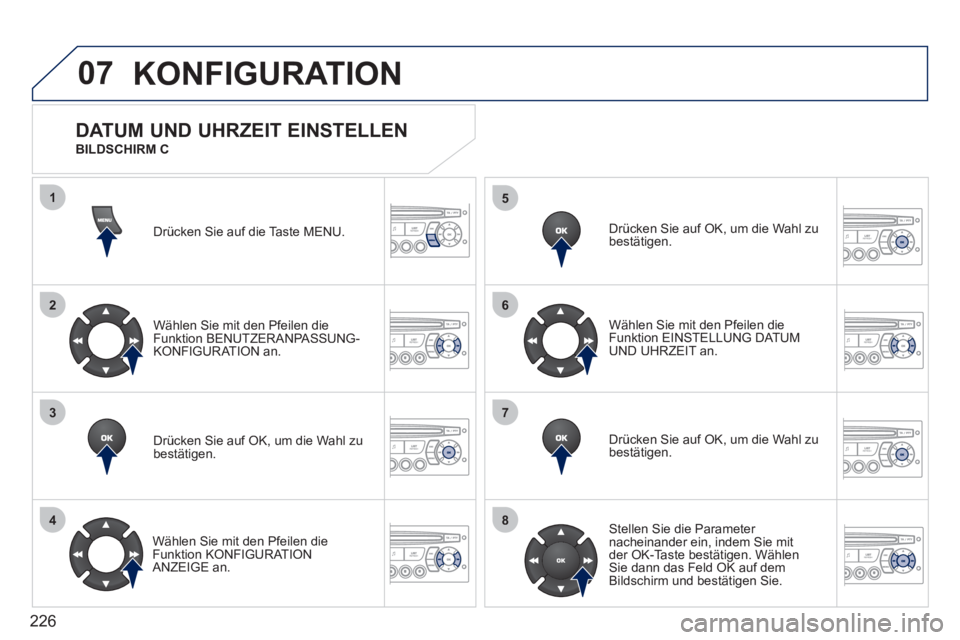

226
07
1
2
3
4
5
6
7
8
KONFIGURATION
Drücken Sie auf die Taste MENU.
Wählen
Sie mit den Pfeilen dieFunktion BENUTZERANPASSUNG-KONFIGURATION an.
Drücken Sie auf
OK, um die Wahl zubestätigen.

Wählen
Sie mit den Pfeilen die
Funktion KONFIGURATIONANZEIGE an. Drücken
Sie auf OK, um die Wahl zu
bestätigen.
Drücken
Sie auf OK, um die Wahl zu bestätigen. Wählen
Sie mit den Pfeilen dieFunktion EINSTELLUNG DATUM UND UHRZEIT an.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der
OK-Taste bestätigen. Wählen Sie dann das Feld OK auf demBildschirm und bestätigen Sie.









DATUM UND UHRZEIT EINSTELLEN
BILDSCHIRM C

227
11
08
Durch Drücken des Knopfes am Endstück desScheibenwischerschalters erscheinen in der Anzeigenacheinander die verschiedenen Informationen desBordcomputers je nach Bildschirm.
- das Fahrzeu
gsymbol mit:


●
der Reichweite, dem momentanen Verbrauch und der noch
zurückzulegenden Strecke,
- eine "1"
(für Strecke 1) mit:


●

der Durchschnittsgeschwindigkeit, dem Durchschnittsverbrauchund der zurückgelegten Strecke, berechnet auf die Strecke "1",
- eine "2"
(für Strecke 2) mit den gleichen Angaben für eine zweite Strecke.


BEGRIFFSERLÄUTERUNGEN


Alles löschen
Wenn die
gewünschte Strecke angezeigt wird, drücken Sie länger
als zwei Sekunden auf den Schalter.


BORDCOMPUTER
Reichweite:
gibt an, wieviel Kilometer noch mit dem im Tank
verbliebenen Kraftstoff zurückgelegt werden können, und zwar je nachdem durchschnittlichen Verbrauch der letzten Kilometer.
Dieser Wert kann aufgrund einer Änderung der Fahrzeuggeschwindigkeit
oder des
Streckenprofi ls stark schwanken.
Sobald die Reichweite unter 30 km betr‰gt, werden Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird die Reichweite neu berechnetund angezeigt, sobald sie 100 km ¸berschreitet.
Wenn w‰hrend der Fahrt dauernd Striche anstelle der Ziffern in der Anzei
ge erscheinen, sollten Sie sich an das PEUGEOT-H‰ndlernetz wenden.
Momentaner Verbrauch: wird erst ab einer Geschwindigkeit von 30 km/h
berechnet und angezeigt.
Durchschnittsverbrauch: durchschnittlicher Kraftstoffverbrauch seit der letzten Rückstellung des Bordcomputers auf null.
Durchschnittsgeschwindigkeit:seit der letzten Rückstellung des Bordcomputers auf null berechnete Durchschnittsgeschwindigkeit (bei eingeschalteter Zündung). Zurückgelegte Entfernung
: berechnet ab der letzten Rückstellung desBordcomputers auf null.
Entfernung zum Ziel:berechnet in Bezug auf das vom Benutzer vonHand eingegebene Fahrziel. Wenn eine Zielführung aktiviert ist, wird sie
vom Navigationssystem momentan berechnet.

228

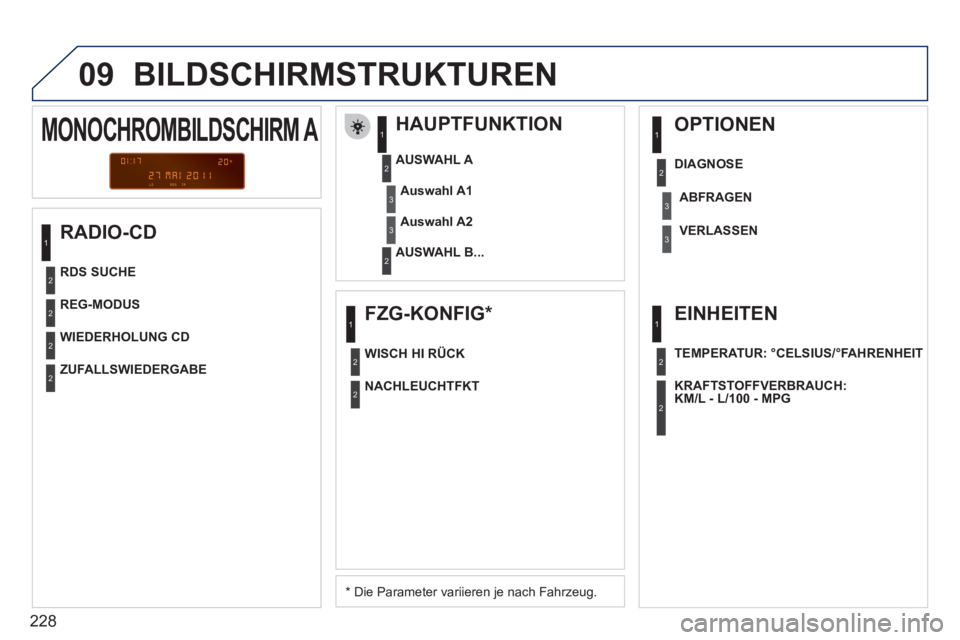

09 BILDSCHIRMSTRUKTUREN


RADIO-CD
HAUPTFUNKTION


*
Die Parameter variieren je nach Fahrzeug.
AUSWAHL
A

AUSWAHL B...

MONOCHROMBILDSCHIRM A
Auswahl A1
Auswahl A2
REG-MODUS

WIEDERHOLUNG CD
ZUFALLSWIEDERGABE
FZG-KONFIG *


WISCH HI RÜCK


OPTIONEN


NACHLEUCHTFKT
DIAGNO
SE
RDS SUCHEABFRAGE
N
VERLASSEN

EINHEITEN
TEMPERATUR: °CELSIUS/°FAHRENHEIT

KRAFTSTOFFVERBRAUCH:
KM/L - L/100 - MPG

1
2
3
31
2
2
2
2
1
2
3
2
3
1
2
2
1
2
2
