Page 171 of 248
10CARATTERISTICHE TECNICHE
169

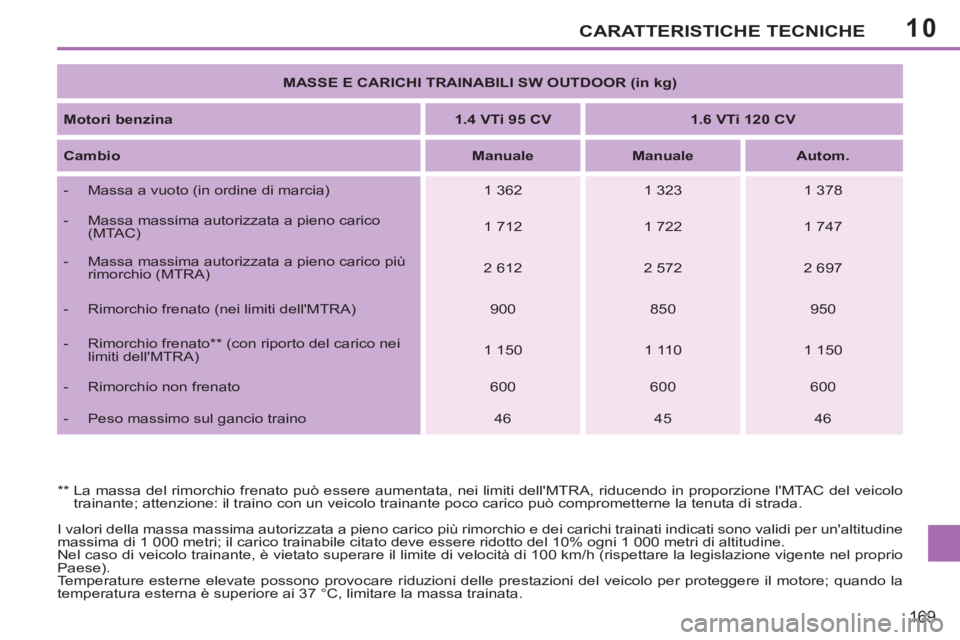

MASSE E CARICHI TRAINABILI SW OUTDOOR (in kg)
Motori benzina
1.4 VTi 95 CV
1.6 VTi 120 CV
Cambio
Manuale
Manuale
Autom.
- Massa a vuoto (in ordine di marcia)
1 362
1 323
1 378
- Massa massima autorizzata a pieno carico
(MTAC)
1 712
1 722
1 747
- Massa massima autorizzata a pieno carico più
rimorchio (MTRA)
2 612
2 572
2 697
- Rimorchio frenato (nei limiti dell'MTRA)
900
850
950
-
Rimorchio frenato** (con riporto del carico nei
limiti dell'MTRA)
1 150
1 110
1 150
- Rimorchio non frenato
600
600
600
- Peso massimo sul gancio traino
46
45
46
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainati indicati sono validi per un'altitudine
massima di 1 000 metri; il carico trainabile citato deve essere ridotto del 10% ogni 1 000 metri di altitudine.
Nel caso di veicolo trainante, è vietato superare il limite di velocità di 100 km/h (rispettare la legislazione vigente nel pro
prio
Paese).
Temperature esterne elevate possono provocare riduzioni delle prestazioni del veicolo per proteggere il motore; quando la
temperatura esterna è superiore ai 37 °C, limitare la massa trainata. **
La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTRA, riducendo in proporzione l'MTAC del veicolo
trainante; attenzione: il traino con un veicolo trainante poco carico può comprometterne la tenuta di strada.
Page 172 of 248
10
170

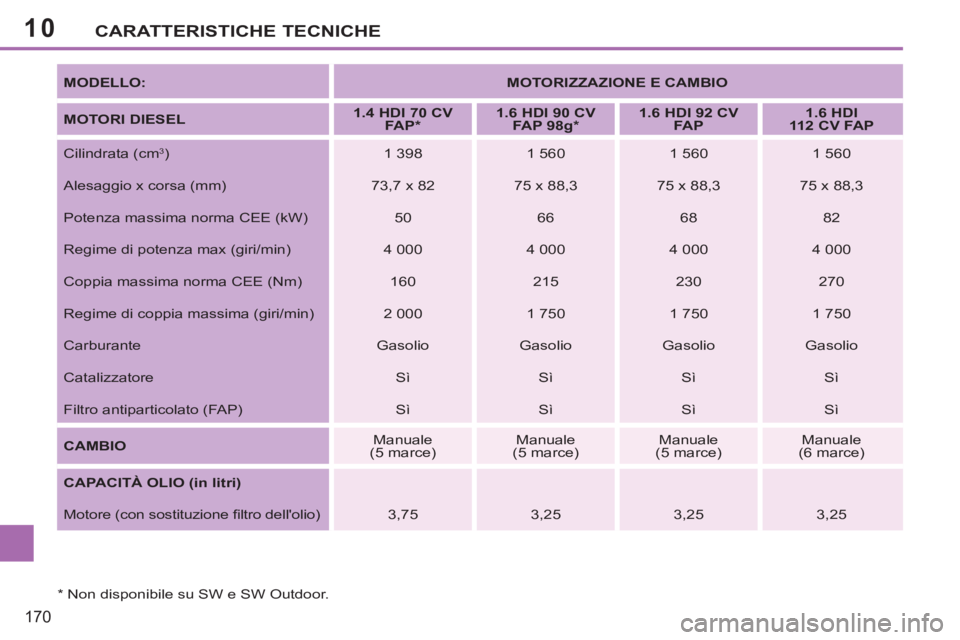

CARATTERISTICHE TECNICHE
MODELLO:
MOTORIZZAZIONE E CAMBIO
MOTORI DIESEL
1.4 HDI 70 CV
FAP *
1.6 HDI 90 CV
FAP 98g *
1.6 HDI 92 CV
FA P
1.6 HDI
112 CV FAP
Cilindrata (cm
3)
1 398
1 560
1 560
1 560
Alesaggio x corsa (mm)
73,7 x 82
75 x 88,3
75 x 88,3
75 x 88,3
Potenza massima norma CEE (kW)
50
66
68
82
Regime di potenza max (giri/min)
4 000
4 000
4 000
4 000
Coppia massima norma CEE (Nm)
160
215
230
270
Regime di coppia massima (giri/min)
2 000
1 750
1 750
1 750
Carburante
Gasolio
Gasolio
Gasolio
Gasolio
Catalizzatore
Sì
Sì
Sì
Sì
Filtro antiparticolato (FAP)
Sì
Sì
Sì
Sì
CAMBIO
Manuale
(5 marce)
Manuale
(5 marce)
Manuale
(5 marce)
Manuale
(6 marce)
CAPACITÀ OLIO (in litri)
Motore (con sostituzione fi ltro dell'olio)
3,75
3,25
3,25
3,25
* Non disponibile su SW e SW Outdoor.
Page 173 of 248
10CARATTERISTICHE TECNICHE
171

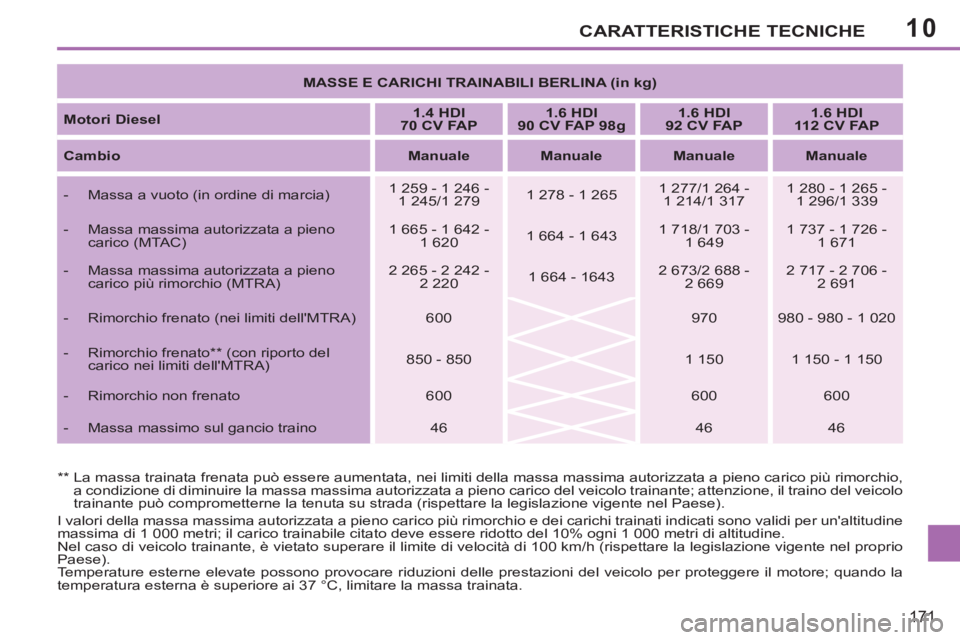

MASSE E CARICHI TRAINABILI BERLINA (in kg)
Motori Diesel
1.4 HDI
70 CV FAP
1.6 HDI
90 CV FAP 98g
1.6 HDI
92 CV FAP
1.6 HDI
112 CV FAP
Cambio
Manuale
Manuale
Manuale
Manuale
- Massa a vuoto (in ordine di marcia)
1 259 - 1 246 -
1 245/1 279
1 278 - 1 265
1 277/1 264 -
1 214/1 317
1 280 - 1 265 -
1 296/1 339
- Massa massima autorizzata a pieno
carico (MTAC)
1 665 - 1 642 -
1 620
1 664 - 1 643
1 718/1 703 -
1 649
1 737 - 1 726 -
1 671
- Massa massima autorizzata a pieno
carico più rimorchio (MTRA)
2 265 - 2 242 -
2 220
1 664 - 1643
2 673/2 688 -
2 669
2 717 - 2 706 -
2 691
- Rimorchio frenato (nei limiti dell'MTRA)
600
970
980 - 980 - 1 020
- Rimorchio frenato ** (con riporto del
carico nei limiti dell'MTRA)
850 - 850
1 150
1 150 - 1 150
- Rimorchio non frenato
600
600
600
- Massa massimo sul gancio traino
46
46
46
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainati indicati sono validi per un'altitudine
massima di 1 000 metri; il carico trainabile citato deve essere ridotto del 10% ogni 1 000 metri di altitudine.
Nel caso di veicolo trainante, è vietato superare il limite di velocità di 100 km/h (rispettare la legislazione vigente nel proprio
Paese).
Temperature esterne elevate possono provocare riduzioni delle prestazioni del veicolo per proteggere il motore; quando la
temperatura esterna è superiore ai 37 °C, limitare la massa trainata.
**
La massa trainata frenata può essere aumentata, nei limiti della massa massima autorizzata a pieno carico più rimorchio,
a condizione di diminuire la massa massima autorizzata a pieno carico del veicolo trainante; attenzione, il traino del veicolo
trainante può comprometterne la tenuta su strada (rispettare la legislazione vigente nel Paese).
Page 174 of 248
10
172
CARATTERISTICHE TECNICHE
I valori dell'MTRA e dei carichi trainati indicati sono validi per un'altitudine massima di 1 000 metri; il carico trainabile citato
deve essere ridotto del 10% ogni 1 000 metri di altitudine.
Nel caso di veicolo trainante, è vietato superare il limite di velocità di 100 km/h (rispettare la legislazione vigente nel proprio
Paese).
Temperature esterne elevate possono provocare riduzioni delle prestazioni del veicolo per proteggere il motore; quando la
temperatura esterna è superiore ai 37 °C, limitare la massa trainata.
**
La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTRA, a condizione di diminuire la massa massima
autorizzata a pieno carico MTAC del veicolo trainante; attenzione, il traino del veicolo trainante può compromettere la
tenuta di strada (rispettare la legislazione vigente nel Paese).

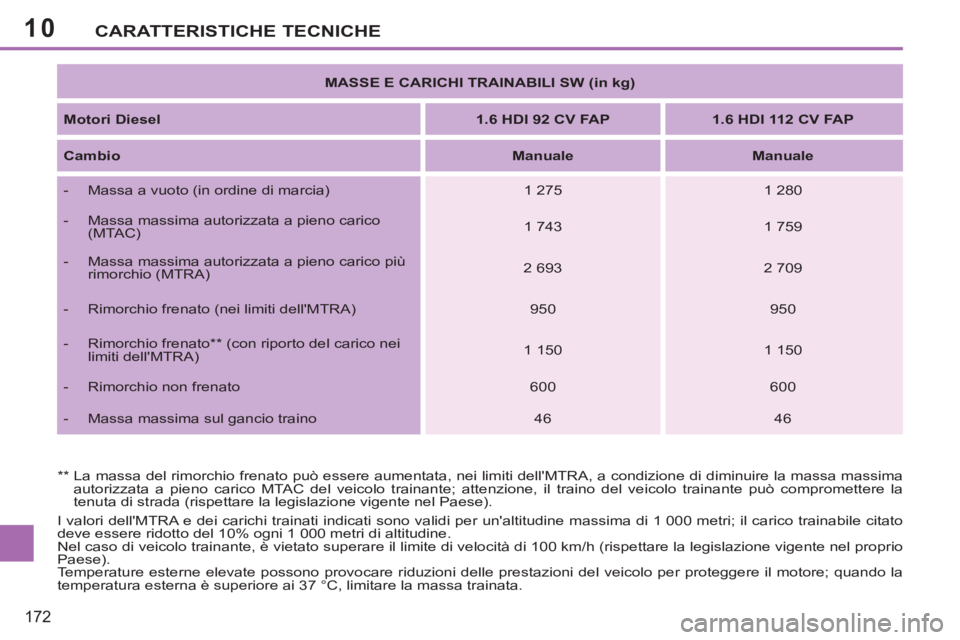

MASSE E CARICHI TRAINABILI SW (in kg)
Motori Diesel
1.6 HDI 92 CV FAP
1.6 HDI 112 CV FAP
Cambio
Manuale
Manuale
- Massa a vuoto (in ordine di marcia)
1 275
1 280
- Massa massima autorizzata a pieno carico
(MTAC)
1 743
1 759
- Massa massima autorizzata a pieno carico più
rimorchio (MTRA)
2 693
2 709
- Rimorchio frenato (nei limiti dell'MTRA)
950
950
- Rimorchio frenato ** (con riporto del carico nei
limiti dell'MTRA)
1 150
1 150
- Rimorchio non frenato
600
600
- Massa massima sul gancio traino
46
46
Page 175 of 248
10CARATTERISTICHE TECNICHE
173
I valori della massima autorizzata a pieno carico più rimorchio e dei carichi trainati indicati sono validi per un'altitudine
massima di 1 000 metri; il carico trainabile citato deve essere ridotto del 10% ogni 1 000 metri di altitudine.
Nel caso di veicolo trainante, è vietato superare il limite di velocità di 100 km/h (rispettare la legislazione vigente nel proprio
Paese).
Temperature esterne elevate possono provocare riduzioni delle prestazioni del veicolo per proteggere il motore; quando la
temperatura esterna è superiore ai 37 °C, limitare la massa trainata.
**
La massa del rimorchio frenato può essere aumentata, nei limiti della massa massima autorizzata a pieno carico più
rimorchio, a condizione di diminuire la massa massima autorizzata a pieno carico del veicolo trainante; attenzione, il traino
del veicolo trainante può comprometterne la tenuta di strada (rispettare la legislazione vigente nel Paese).

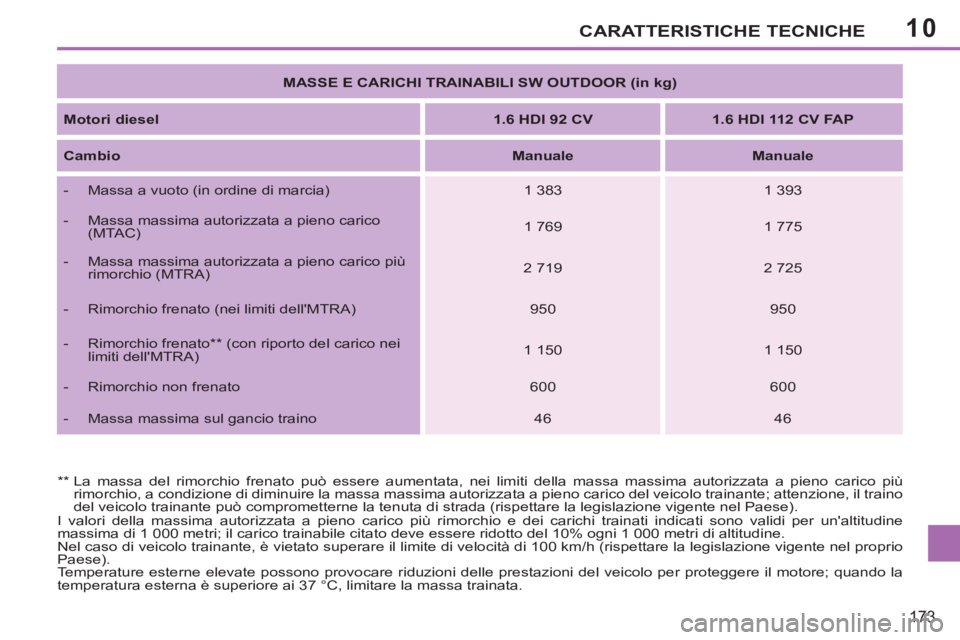

MASSE E CARICHI TRAINABILI SW OUTDOOR (in kg)
Motori diesel
1.6 HDI 92 CV
1.6 HDI 112 CV FAP
Cambio
Manuale
Manuale
- Massa a vuoto (in ordine di marcia)
1 383
1 393
- Massa massima autorizzata a pieno carico
(MTAC)
1 769
1 775
- Massa massima autorizzata a pieno carico più
rimorchio (MTRA)
2 719
2 725
- Rimorchio frenato (nei limiti dell'MTRA)
950
950
- Rimorchio frenato ** (con riporto del carico nei
limiti dell'MTRA)
1 150
1 150
- Rimorchio non frenato
600
600
- Massa massima sul gancio traino
46
46
Page 176 of 248
10
174
CARATTERISTICHE TECNICHE

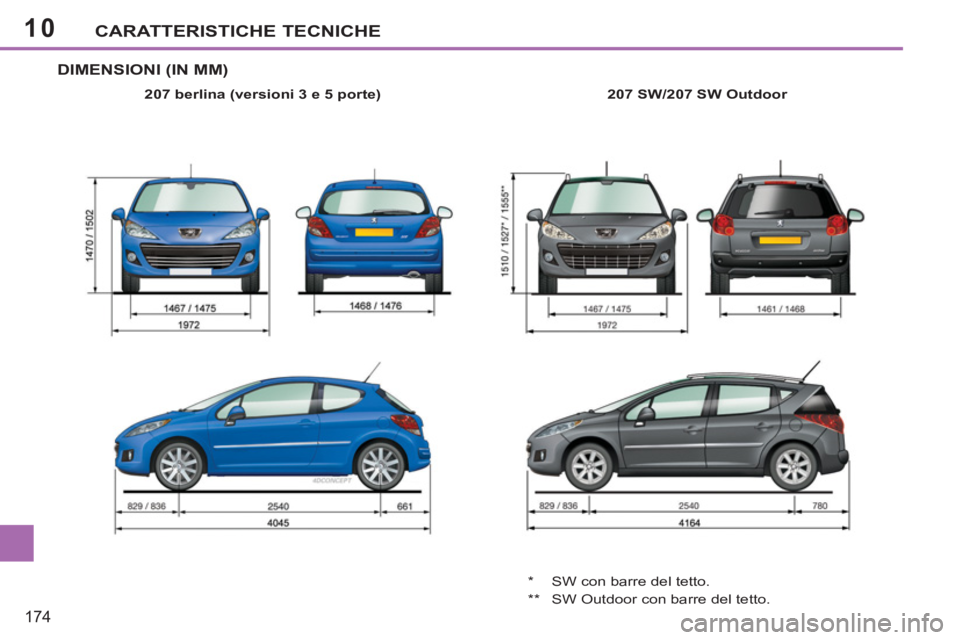

DIMENSIONI (IN MM)
207 berlina (versioni 3 e 5 porte)
207 SW
/207 SW Outdoor
* SW con barre del tetto.
** SW Outdoor con barre del tetto.
Page 177 of 248
10
!
i
175

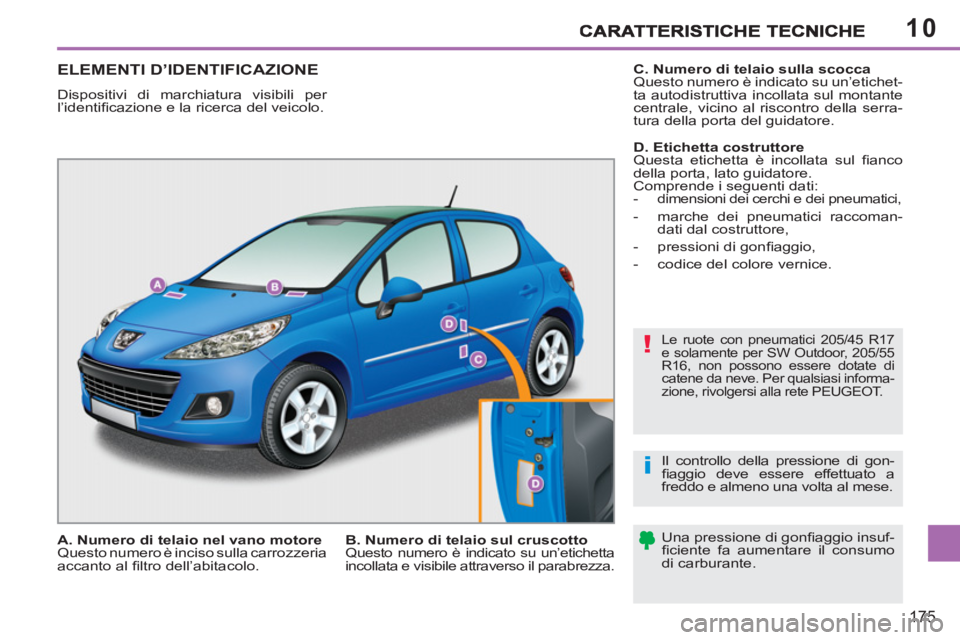

ELEMENTI D’IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l’identifi cazione e la ricerca del veicolo.
Le ruote con pneumatici 205/45 R17
e solamente per SW Outdoor, 205/55
R16, non possono essere dotate di
catene da neve. Per qualsiasi informa-
zione, rivolgersi alla rete PEUGEOT.
Una pressione di gonfi aggio insuf-
fi ciente fa aumentare il consumo
di carburante. Il controllo della pressione di gon-
fi aggio deve essere effettuato a
freddo e almeno una volta al mese.
A. Numero di telaio nel vano motore
Questo numero è inciso sulla carrozzeria
accanto al fi ltro dell’abitacolo.
B. Numero di telaio sul cruscotto
Questo numero è indicato su un’etichetta
incollata e visibile attraverso il parabrezza.
C. Numero di telaio sulla scocca
Questo numero è indicato su un’etichet-
ta autodistruttiva incollata sul montante
centrale, vicino al riscontro della serra-
tura della porta del guidatore.
D. Etichetta costruttore
Questa etichetta è incollata sul fi anco
della porta, lato guidatore.
Comprende i seguenti dati:
- dimensioni dei cerchi e dei pneumatici,
- marche dei pneumatici raccoman-
dati dal costruttore,
- pressioni di gonfi aggio,
- codice del colore vernice.
Page 178 of 248
176
Page 179 of 248
177
CHIAMATA D'EMERGENZA O D'ASSISTENZA
Page 180 of 248
178

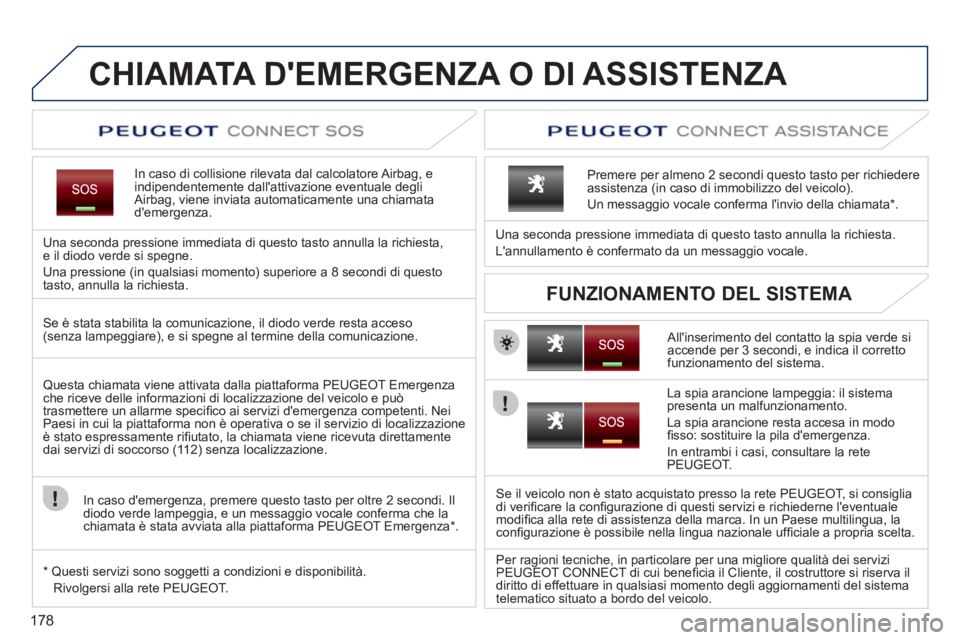

CHIAMATA D'EMERGENZA O DI ASSISTENZA
In caso di collisione rilevata dal calcolatore Airbag, e indipendentemente dall'attivazione eventuale degliAirbag, viene inviata automaticamente una chiamata
d'emergenza.
Una seconda pressione immediata di questo tasto annulla la richiesta,e il diodo verde si spegne.
Una pressione
(in qualsiasi momento) superiore a 8 secondi di questo
tasto, annulla la richiesta.
All'inserimento del contatto la spia verde siaccende per 3 secondi, e indica il corretto funzionamento del sistema. Una seconda
pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messa
ggio vocale.
Premere per almeno 2 secondi questo tasto per richiedere
assistenza
(in caso di immobilizzo del veicolo).
Un messaggio vocale conferma l'invio della chiamata * .
FUNZIONAMENTO DEL SISTEMA
Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza lampeggiare), e si spegne al termine della comunicazione.
Questa chiamata viene attivata dalla piattaforma PEUGEOT Emergenzache riceve delle informazioni di localizzazione del veicolo e può
trasmettere un allarme specifi co ai servizi d'emergenza competenti. Nei
Paesi in cui la piattaforma non è operativa o se il servizio di localizzazioneè stato espressamente rifi utato, la chiamata viene ricevuta direttamente
dai servizi di soccorso (11 2) senza localizzazione.
In caso d'emergenza, premere questo tasto per oltre 2 secondi. Il
diodo verde lampe
ggia, e un messaggio vocale conferma che lachiamata è stata avviata alla piattaforma PEUGEOT Emergenza * .
*
Questi servizi sono soggetti a condizioni e disponibilità.
Rivol
gersi alla rete PEUGEOT.
La spia arancione lampeggia: il sistemapresenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PE
UGEOT.
Se il veicolo non Ë stato acquistato presso la rete PEUGEOT, si consiglia
di verifi care la confi gurazione di questi servizi e richiederne l'eventuale modifi ca alla rete di assistenza della marca. In un Paese multilingua, la confi gurazione Ë possibile nella lingua nazionale uffi ciale a propria scelta.
Per ra
gioni tecniche, in particolare per una migliore qualit‡ dei serviziPEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
