PEUGEOT 207 2011 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 207, Model: PEUGEOT 207 2011Pages: 248, PDF Size: 8.78 MB
Page 41 of 248
1
!
PROVJERA RADA
39
Određivanje parametara vozila
Nakon označavanja i otvaranja ovog iz-
bornika, možete uključiti ili isključiti slje-
deće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost").
- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").
Izbor jezika
Nakon označavanja i otvaranja ovog
izbornika, možete promijeniti jezik
prikaza na ekranu (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ).
Izbornik "Telefon"
Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja ovog izbornika,
možete konfi gurirati komplet za telefoni-
ranje bez ruku "Bluetooth" (združivanje),
pregledati pojedine telefonske imeni-
ke (popis poziva, usluge...) i upravljati
komunikacijom (uspostavljanje i prekid
veze, dvostruki poziv, isključivanje mi-
krofona...).
Više detalja o aplikaciji "Telefon" može-
te naći u poglavlju "Audio i telematika",
u dijelu koji se odnosi na WIP Sound. Primjer: namještanje trajanja privreme-
nog paljenja svjetala
Izbornik "Osobne postavke -
konfiguracija"
Nakon označavanja i otvaranja ovog
izbornika, na raspolaganju su vam slje-
deće funkcije:
- određivanje parametara vozila,
- konfi guracija ekrana,
- izbor jezika.
)
Označite željeni izbornik tipkom "
"
ili "
" i potvrdite tipkom " OK
".
)
Označite redak "Guide-me-home
headlamps" (privremeno paljenje
svjetala) tipkom "
" ili "
" i potvrdi-
te tipkom " OK
".
)
Namjestite željenu vrijednost (15,
30 ili 60 sekunda) tipkom "
" ili "
"
i potvrdite tipkom " OK
".
)
Tipkom "
" ili "
" označite polje
"OK"
i pritisnite tipku "OK"
za po-
tvrdu vrijednosti ili tipku "ESC"
za
poništavanje.
Konfi guracija ekrana
Nakon označavanja i otvaranja ovog iz-
bornika, na raspolaganju su vam sljedeće
mogućnosti:
- podešavanje svjetline - video prikaza,
- namještanje datuma i sata,
- izbor mjernih jedinica.
Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
*
Ovisno o tržištu.
Page 42 of 248
1
i
PROVJERA RADA
40

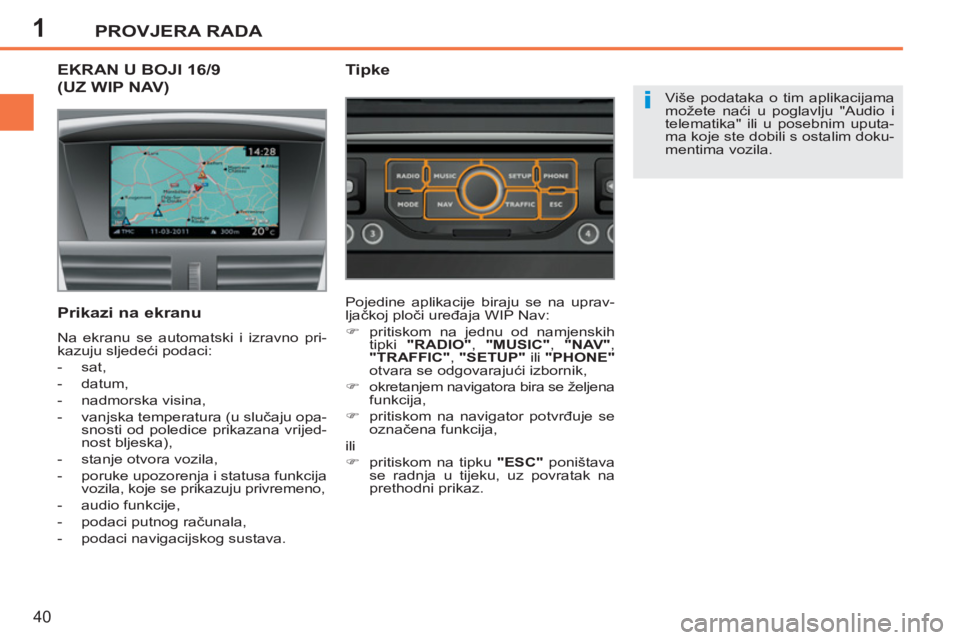

EKRAN U BOJI 16/9
(UZ WIP NAV) Više podataka o tim aplikacijama
možete naći u poglavlju "Audio i
telematika" ili u posebnim uputa-
ma koje ste dobili s ostalim doku-
mentima vozila.
Prikazi na ekranu
Na ekranu se automatski i izravno pri-
kazuju sljedeći podaci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijed-
nost bljeska),
- stanje otvora vozila,
- poruke upozorenja i statusa funkcija
vozila, koje se prikazuju privremeno,
- audio funkcije,
- podaci putnog računala,
- podaci navigacijskog sustava.
Tipke
Pojedine aplikacije biraju se na uprav-
ljačkoj ploči uređaja WIP Nav:
)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
ili "PHONE"
otvara se odgovarajući izbornik,
)
okretanjem navigatora bira se željena
funkcija,
)
pritiskom na navigator potvrđuje se
označena funkcija,
ili
)
pritiskom na tipku "ESC"
poništava
se radnja u tijeku, uz povratak na
prethodni prikaz.
Page 43 of 248
1
!
PROVJERA RADA
41

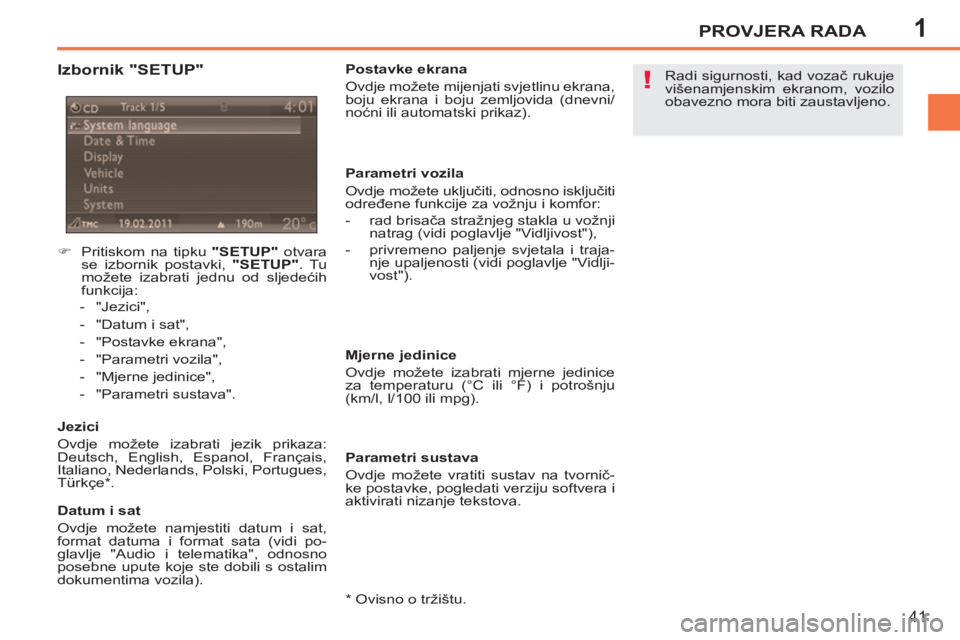

Izbornik "SETUP"
)
Pritiskom na tipku "SETUP"
otvara
se izbornik postavki, "SETUP"
. Tu
možete izabrati jednu od sljedećih
funkcija:
- "Jezici",
- "Datum i sat",
- "Postavke ekrana",
- "Parametri vozila",
- "Mjerne jedinice",
- "Parametri sustava".
Jezici
Ovdje možete izabrati jezik prikaza:
Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Türkçe * .
* Ovisno o tržištu.
Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata (vidi po-
glavlje "Audio i telematika", odnosno
posebne upute koje ste dobili s ostalim
dokumentima vozila).
Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju zemljovida (dnevni/
noćni ili automatski prikaz).
Parametri vozila
Ovdje možete uključiti, odnosno isključiti
određene funkcije za vožnju i komfor:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala i traja-
nje upaljenosti (vidi poglavlje "Vidlji-
vost").
Mjerne jedinice
Ovdje možete izabrati mjerne jedinice
za temperaturu (°C ili °F) i potrošnju
(km/l, l/100 ili mpg).
Parametri sustava
Ovdje možete vratiti sustav na tvornič-
ke postavke, pogledati verziju softvera i
aktivirati nizanje tekstova. Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
Page 44 of 248

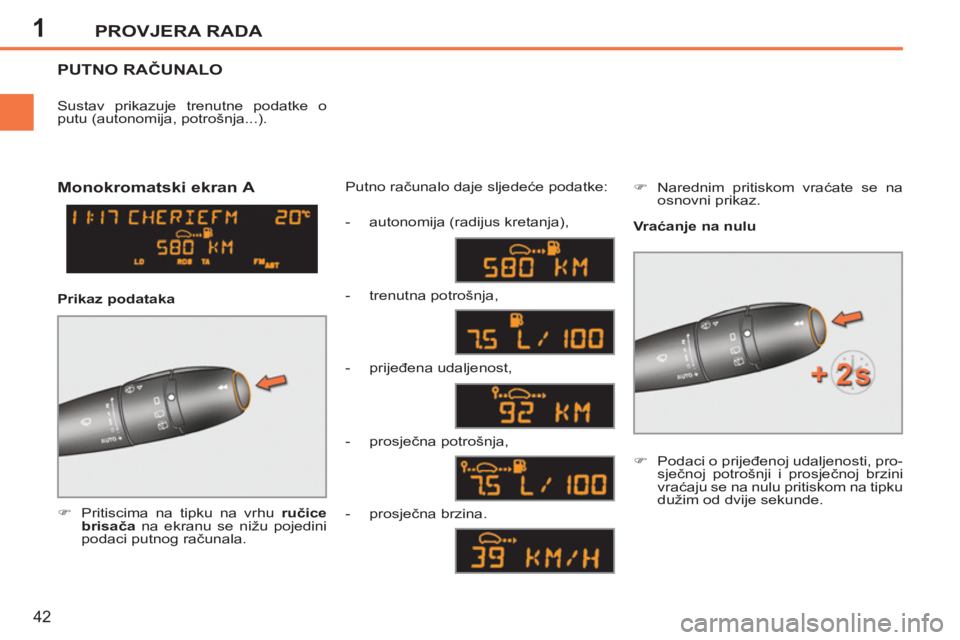

1PROVJERA RADA
42
PUTNO RAČUNALO
)
Pritiscima na tipku na vrhu ručice
brisača
na ekranu se nižu pojedini
podaci putnog računala. Putno računalo daje sljedeće podatke: Sustav prikazuje trenutne podatke o
putu (autonomija, potrošnja...).
)
Podaci o prijeđenoj udaljenosti, pro-
sječnoj potrošnji i prosječnoj brzini
vraćaju se na nulu pritiskom na tipku
dužim od dvije sekunde.
Monokromatski ekran A
Vr aćanje na nulu
Prikaz podataka
- autonomija (radijus kretanja),
- trenutna potrošnja,
- prijeđena udaljenost,
- prosječna potrošnja,
- prosječna brzina.
)
Narednim pritiskom vraćate se na
osnovni prikaz.
Page 45 of 248

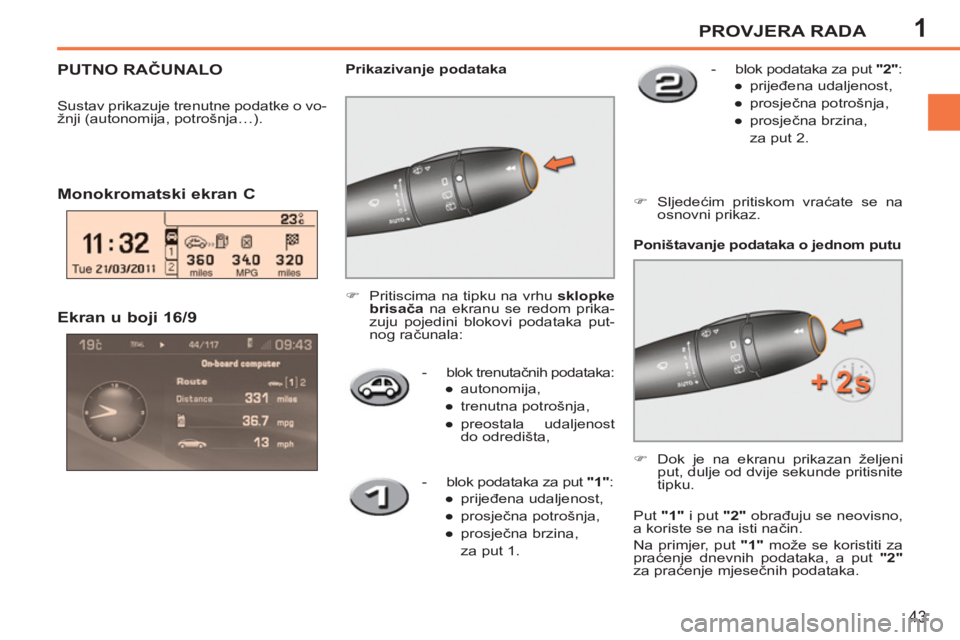

1PROVJERA RADA
43
Ekran u boji 16/9
- blok trenutačnih podataka:
●
autonomija,
●
trenutna potrošnja,
●
preostala udaljenost
do odredišta,
Poništavanje podataka o jednom putu
Monokromatski ekran C
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se redom prika-
zuju pojedini blokovi podataka put-
nog računala:
Prikazivanje podataka
)
Dok je na ekranu prikazan željeni
put, dulje od dvije sekunde pritisnite
tipku.
- blok podataka za put "1"
:
●
prijeđena udaljenost,
●
prosječna potrošnja,
●
prosječna brzina,
za put 1.
- blok podataka za put "2"
:
●
prijeđena udaljenost,
●
prosječna potrošnja,
●
prosječna brzina,
za put 2.
PUTNO RAČUNALO
Sustav prikazuje trenutne podatke o vo-
žnji (autonomija, potrošnja…).
Put "1"
i put "2"
obrađuju se neovisno,
a koriste se na isti način.
Na primjer, put "1"
može se koristiti za
praćenje dnevnih podataka, a put "2"
za praćenje mjesečnih podataka.
)
Sljedećim pritiskom vraćate se na
osnovni prikaz.
Page 46 of 248
1
i
i
!
PROVJERA RADA
44
Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do
krajnjeg odredišta. Taj podatak
u svakom trenutku izračunava navigacij-
ski sustav, ako je uključeno navođenje,
ili putno računalo na temelju upisane
udaljenosti.
Ako udaljenost nije upisana, umjesto
brojeva prikazane su crtice.
Prosječna brzina
(km/h ili mph)
To je prosječna brzina vozila
izračunata od posljednjeg vraća-
nja računala na nulu (računa se
vrijeme uključenog kontakta).
Autonomija
(u kilometrima ili miljama)
To je broj kilometara koje
možete prijeći s preosta-
lim gorivom u spremniku, a podatak se
izračunava prema prosječnoj potrošnji
u nekoliko posljednjih kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina goriva
potrošena u nekoliko posljed-
njih sekunda.
Prosječna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina gori-
va potrošena od posljednjeg
vraćanja računala na nulu.
Prijeđena udaljenost
(u kilometrima ili miljama)
To je udaljenost koju je vozi-
lo prešlo od posljednjeg vra-
ćanja ra
čunala na nulu.

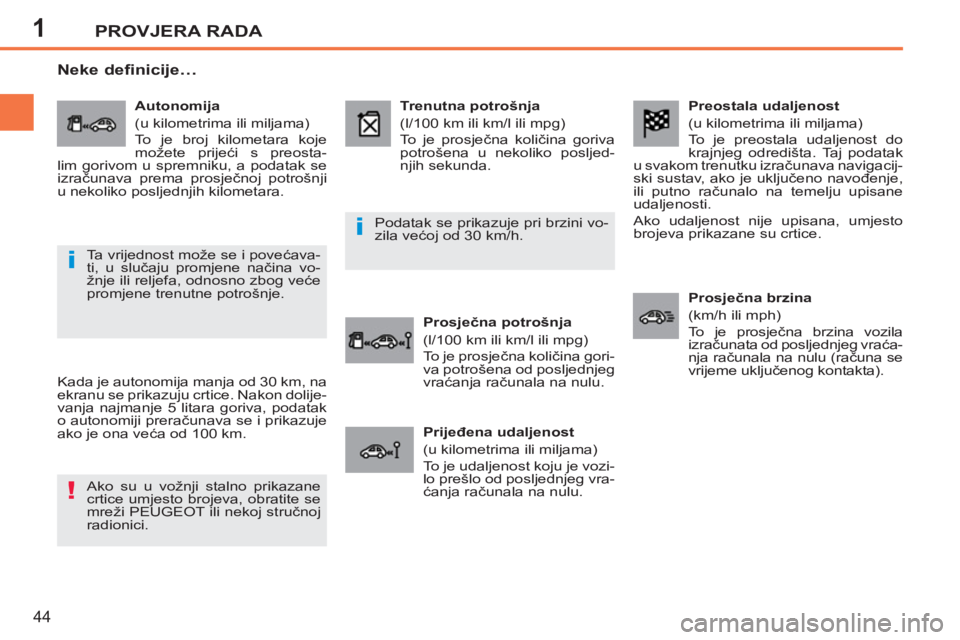

Neke definicije…
Kada je autonomija manja od 30 km, na
ekranu se prikazuju crtice. Nakon dolije-
vanja najmanje 5 litara goriva, podatak
o autonomiji preračunava se i prikazuje
ako je ona veća od 100 km.
Ako su u vožnji stalno prikazane
crtice umjesto brojeva, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici. Podatak se prikazuje pri brzini vo-
zila većoj od 30 km/h.
Ta vrijednost može se i povećava-
ti, u slučaju promjene načina vo-
žnje ili reljefa, odnosno zbog veće
promjene trenutne potrošnje.
Page 47 of 248
2KOMFOR
45

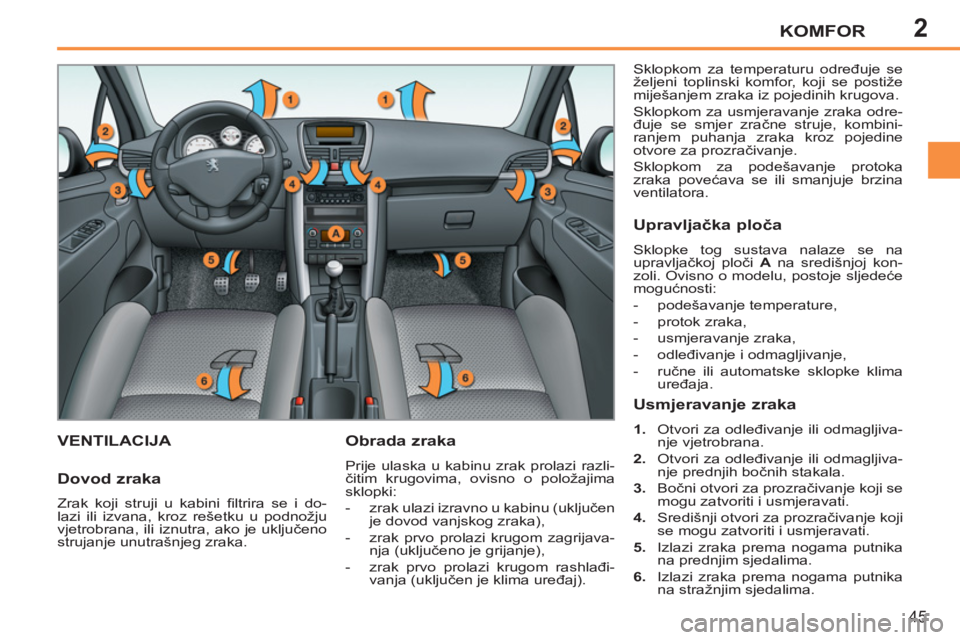

VENTILACIJA
Obrada zraka
Prije ulaska u kabinu zrak prolazi razli-
čitim krugovima, ovisno o položajima
sklopki:
- zrak ulazi izravno u kabinu (uključen
je dovod vanjskog zraka),
- zrak prvo prolazi krugom zagrijava-
nja (uključeno je grijanje),
- zrak prvo prolazi krugom rashlađi-
vanja (uključen je klima uređaj). Sklopkom za temperaturu određuje se
željeni toplinski komfor, koji se postiže
miješanjem zraka iz pojedinih krugova.
Sklopkom za usmjeravanje zraka odre-
đuje se smjer zračne struje, kombini-
ranjem puhanja zraka kroz pojedine
otvore za prozračivanje.
Sklopkom za podešavanje protoka
zraka povećava se ili smanjuje brzina
ventilatora.
Dovod zraka
Zrak koji struji u kabini fi ltrira se i do-
lazi ili izvana, kroz rešetku u podnožju
vjetrobrana, ili iznutra, ako je uključeno
strujanje unutrašnjeg zraka.
Upravljačka ploča
Sklopke tog sustava nalaze se na
upravljačkoj ploči A
na središnjoj kon-
zoli. Ovisno o modelu, postoje sljedeće
mogućnosti:
- podešavanje temperature,
- protok zraka,
- usmjeravanje zraka,
- odleđivanje i odmagljivanje,
- ručne ili automatske sklopke klima
uređaja.
Usmjeravanje zraka
1.
Otvori za odleđivanje ili odmagljiva-
nje vjetrobrana.
2.
Otvori za odleđivanje ili odmagljiva-
nje prednjih bočnih stakala.
3.
Bočni otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.
4.
Središnji otvori za prozračivanje koji
se mogu zatvoriti i usmjeravati.
5.
Izlazi zraka prema nogama putnika
na prednjim sjedalima.
6.
Izlazi zraka prema nogama putnika
na stražnjim sjedalima.
Page 48 of 248
2
i
KOMFOR
46
Zbog kondenzacije koja nastaje
u radu klima uređaja, iz zaustav-
ljenog vozila može istjecati nešto
vode.

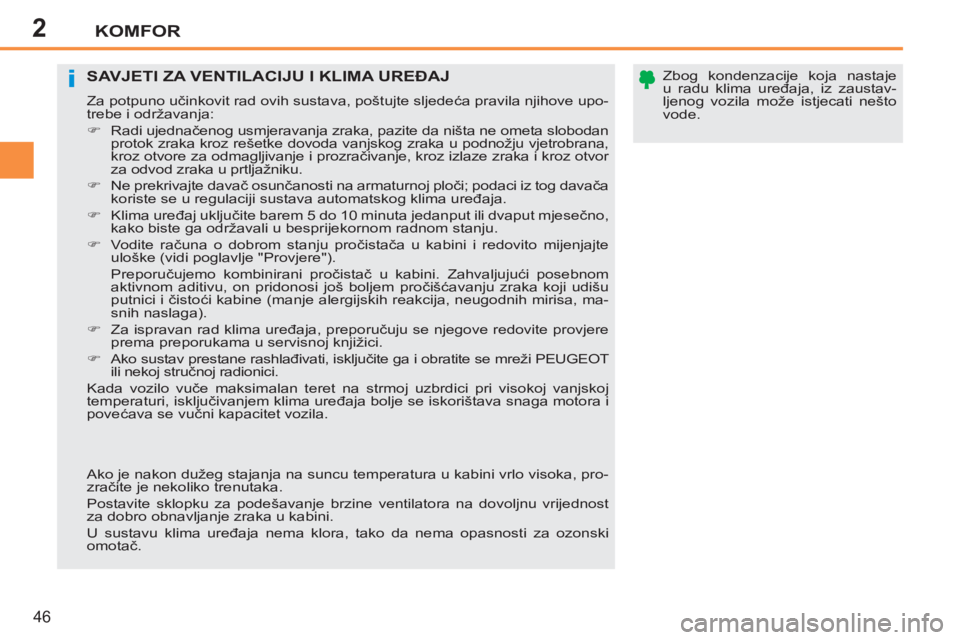

SAVJETI ZA VENTILACIJU I KLIMA UREĐAJ
Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upo-
trebe i održavanja:
)
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan
protok zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana,
kroz otvore za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor
za odvod zraka u prtljažniku.
)
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača
koriste se u regulaciji sustava automatskog klima uređaja.
)
Klima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno,
kako biste ga održavali u besprijekornom radnom stanju.
)
Vodite računa o dobrom stanju pročistača u kabini i redovito mijenjajte
uloške (vidi poglavlje "Provjere").
Preporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom
aktivnom aditivu, on pridonosi još boljem pročišćavanju zraka koji udišu
putnici i čistoći kabine (manje alergijskih reakcija, neugodnih mirisa, ma-
snih naslaga).
)
Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere
prema preporukama u servisnoj knjižici.
)
Ako sustav prestane rashlađivati, isključite ga i obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Kada vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj
temperaturi, isključivanjem klima uređaja bolje se iskorištava snaga motora i
povećava se vu
čni kapacitet vozila.
Ako je nakon dužeg stajanja na suncu temperatura u kabini vrlo visoka, pro-
zračite je nekoliko trenutaka.
Postavite sklopku za podešavanje brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
U sustavu klima uređaja nema klora, tako da nema opasnosti za ozonski
omotač.
Page 49 of 248
2KOMFOR
47
GRIJANJE/PROZRAČIVANJE
Upravljačka ploča s ručnom sklopkom
Upravljačka ploča s električnom sklopkom RUČNI KLIMA UREĐAJ
Upravljačka ploča s ručnom sklopkom
Upravljačka ploča s električnom sklopkom

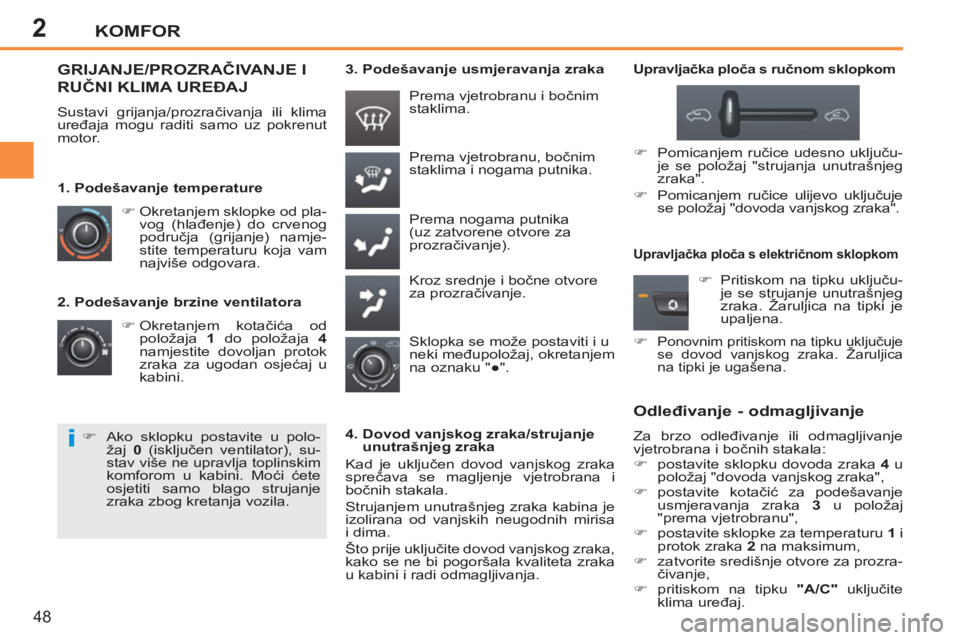

Page 50 of 248
2
i
KOMFOR
48
2. Podešavanje brzine ventilatora
)
Okretanjem kotačića od
položaja 1
do položaja 4
namjestite dovoljan protok
zraka za ugodan osjećaj u
kabini. Prema vjetrobranu, bočnim
staklima i nogama putnika.
Prema nogama putnika
(uz zatvorene otvore za
prozračivanje).
Kroz srednje i bočne otvore
za prozračivanje.
)
Okretanjem sklopke od pla-
vog (hlađenje) do crvenog
područja (grijanje) namje-
stite temperaturu koja vam
najviše odgovara.
Prema vjetrobranu i bočnim
staklima.
1. Podešavanje temperature
Sklopka se može postaviti i u
neki međupoložaj, okretanjem
na oznaku "●".
GRIJANJE/PROZRAČIVANJE I
RUČNI KLIMA UREĐAJ
Sustavi grijanja/prozračivanja ili klima
uređaja mogu raditi samo uz pokrenut
motor.
Upravljačka ploča s ručnom sklopkom
4. Dovod vanjskog zraka/strujanje
unutrašnjeg zraka
Kad je uključen dovod vanjskog zraka
sprečava se magljenje vjetrobrana i
bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je
izolirana od vanjskih neugodnih mirisa
i dima.
Što prije uključite dovod vanjskog zraka,
kako se ne bi pogoršala kvaliteta zraka
u kabini i radi odmagljivanja.
Upravljačka ploča s električnom sklopkom
Odleđivanje - odmagljivanje
Za brzo odleđivanje ili odmagljivanje
vjetrobrana i bočnih stakala:
)
postavite sklopku dovoda zraka 4
u
položaj "dovoda vanjskog zraka",
)
postavite kotačić za podešavanje
usmjeravanja zraka 3
u položaj
"prema vjetrobranu",
)
postavite sklopke za temperaturu 1
i
protok zraka 2
na maksimum,
)
zatvorite središnje otvore za prozra-
čivanje,
)
pritiskom na tipku "A/C"
uključite
klima uređaj.
)
Ako sklopku postavite u polo-
žaj 0
(isključen ventilator), su-
stav više ne upravlja toplinskim
komforom u kabini. Moći ćete
osjetiti samo blago strujanje
zraka zbog kretanja vozila.
3. Podešavanje usmjeravanja zraka
)
Pomicanjem ručice udesno uključu-
je se položaj "strujanja unutrašnjeg
zraka".
)
Pomicanjem ručice ulijevo uključuje
se položaj "dovoda vanjskog zraka".
)
Pritiskom na tipku uključu-
je se strujanje unutrašnjeg
zraka. Žaruljica na tipki je
upaljena.
)
Ponovnim pritiskom na tipku uključuje
se dovod vanjskog zraka. Žaruljica
na tipki je ugašena.
