PEUGEOT 207 2011 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 207, Model: PEUGEOT 207 2011Pages: 248, PDF Size: 8.78 MB
Page 31 of 248
1
i
i
PROVJERA RADA
29
Na interval redovitog pregleda
utječe i faktor vremena, ovisno o
načinu korištenja vozila.
Tako se ključ može upaliti i nakon
isteka roka od dvije godine.

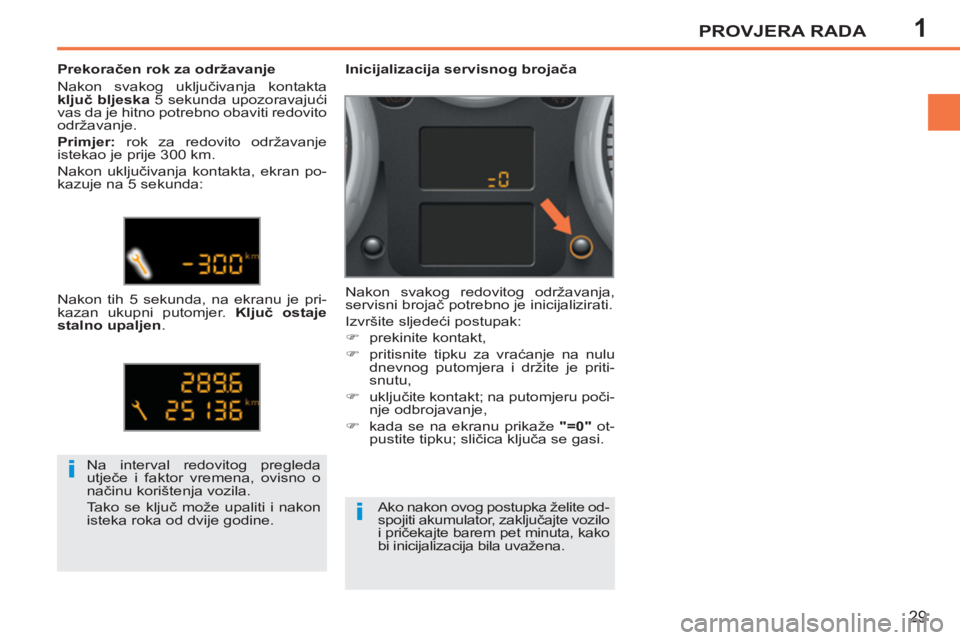

Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta
ključ bljeska
5 sekunda upozoravajući
vas da je hitno potrebno obaviti redovito
održavanje.
Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je pri-
kazan ukupni putomjer. Ključ ostaje
stalno upaljen
.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja,
servisni brojač potrebno je inicijalizirati.
Izvršite sljedeći postupak:
)
prekinite kontakt,
)
pritisnite tipku za vraćanje na nulu
dnevnog putomjera i držite je priti-
snutu,
)
uključite kontakt; na putomjeru poči-
nje odbrojavanje,
)
kada se na ekranu prikaže "=0"
ot-
pustite tipku; sličica ključa se gasi.
Ako nakon ovog postupka želite od-
spojiti akumulator, zaključajte vozilo
i pričekajte barem pet minuta, kako
bi inicijalizacija bila uvažena.
Page 32 of 248
1
i
PROVJERA RADA
30
Provjera razine ulja pouzdana je
samo ako se vozilo nalazi na rav-
noj podlozi i ako je od gašenja mo-
tora prošlo više od 30 minuta.

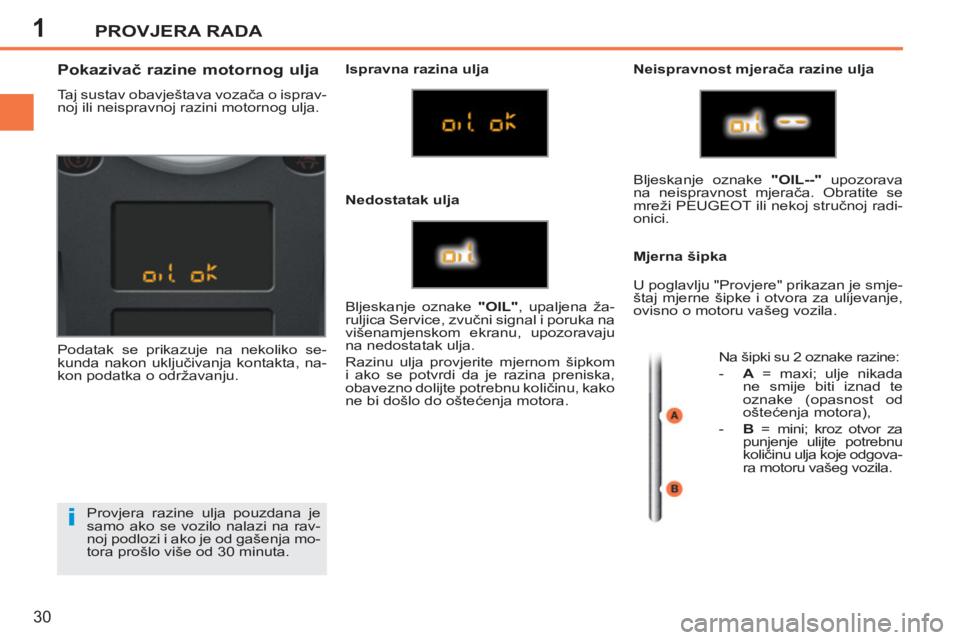

Pokazivač razine motornog ulja
Taj sustav obavještava vozača o isprav-
noj ili neispravnoj razini motornog ulja.
Podatak se prikazuje na nekoliko se-
kunda nakon uključivanja kontakta, na-
kon podatka o održavanju.
Ispravna razina ulja
Neispravnost mjerača razine ulja
Mjerna šipka
Bljeskanje oznake "OIL"
, upaljena ža-
ruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju
na nedostatak ulja.
Razinu ulja provjerite mjernom šipkom
i ako se potvrdi da je razina preniska,
obavezno dolijte potrebnu količinu, kako
ne bi došlo do oštećenja motora. Bljeskanje oznake "OIL--"
upozorava
na neispravnost mjerača. Obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.
U poglavlju "Provjere" prikazan je smje-
štaj mjerne šipke i otvora za ulijevanje,
ovisno o motoru vašeg vozila.
Na šipki su 2 oznake razine:
- A
= maxi; ulje nikada
ne smije biti iznad te
oznake (opasnost od
oštećenja motora),
- B
= mini; kroz otvor za
punjenje ulijte potrebnu
količinu ulja koje odgova-
ra motoru vašeg vozila.
Nedostatak ulja
Page 33 of 248
1
i
PROVJERA RADA
31

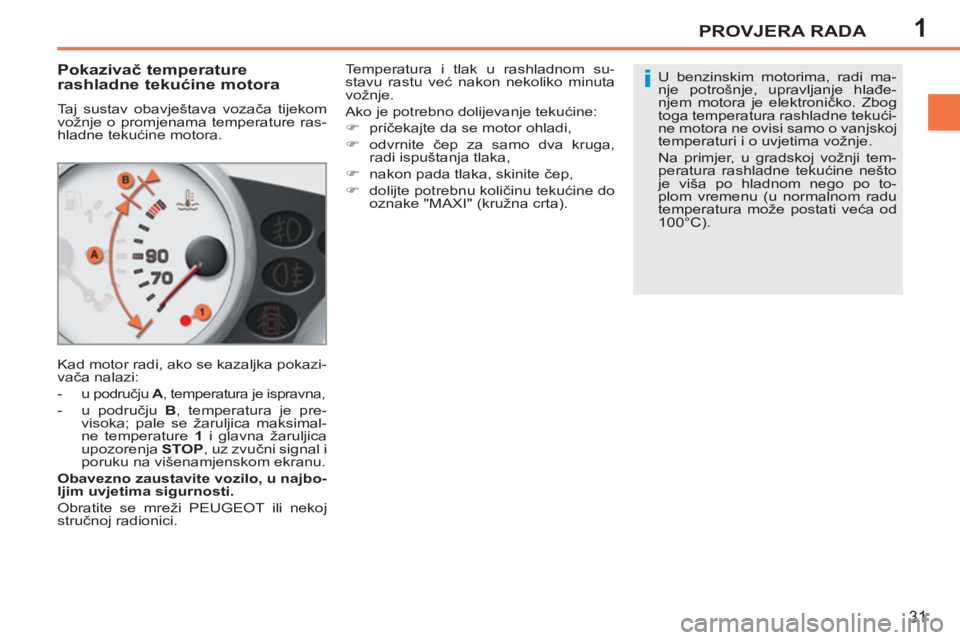

Pokazivač temperature
rashladne tekućine motora
Taj sustav obavještava vozača tijekom
vožnje o promjenama temperature ras-
hladne tekućine motora.
Kad motor radi, ako se kazaljka pokazi-
vača nalazi:
- u području A
, temperatura je ispravna,
- u području B
, temperatura je pre-
visoka; pale se žaruljica maksimal-
ne temperature 1
i glavna žaruljica
upozorenja STOP
, uz zvučni signal i
poruku na višenamjenskom ekranu.
Obavezno zaustavite vozilo, u najbo-
ljim uvjetima sigurnosti.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. Temperatura i tlak u rashladnom su-
stavu rastu već nakon nekoliko minuta
vožnje.
Ako je potrebno dolijevanje tekućine:
)
pričekajte da se motor ohladi,
)
odvrnite čep za samo dva kruga,
radi ispuštanja tlaka,
)
nakon pada tlaka, skinite čep,
)
dolijte potrebnu količinu tekućine do
oznake "MAXI" (kružna crta). U benzinskim motorima, radi ma-
nje potrošnje, upravljanje hlađe-
njem motora je elektroničko. Zbog
toga temperatura rashladne tekući-
ne motora ne ovisi samo o vanjskoj
temperaturi i o uvjetima vožnje.
Na primjer, u gradskoj vožnji tem-
peratura rashladne tekućine nešto
je viša po hladnom nego po to-
plom vremenu (u normalnom radu
temperatura može postati veća od
100°C).
Page 34 of 248
1PROVJERA RADA
32

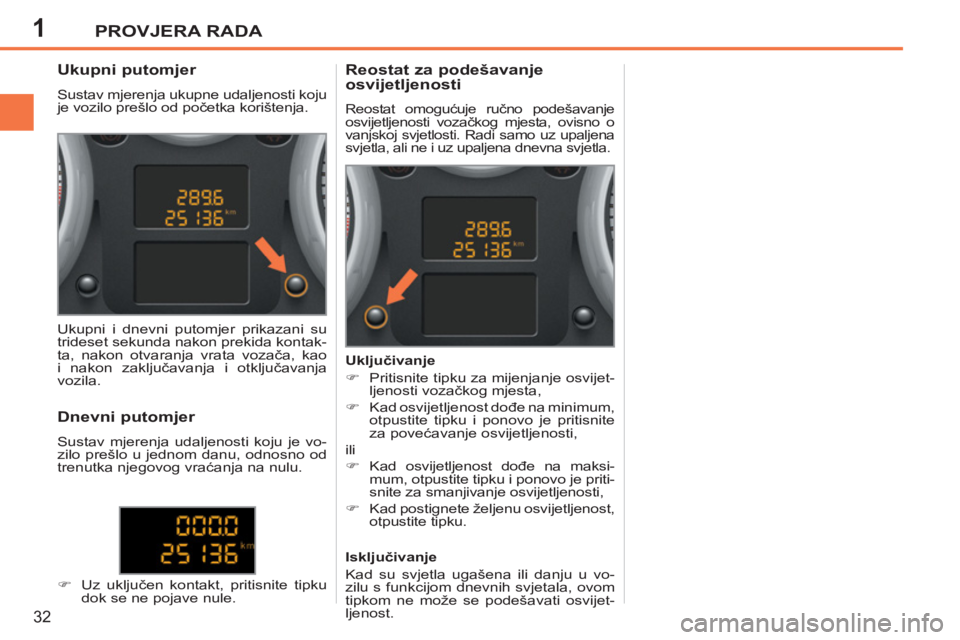

Ukupni putomjer
Sustav mjerenja ukupne udaljenosti koju
je vozilo prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Reostat omogućuje ručno podešavanje
osvijetljenosti vozačkog mjesta, ovisno o
vanjskoj svjetlosti. Radi samo uz upaljena
svjetla, ali ne i uz upaljena dnevna svjetla.
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontak-
ta, nakon otvaranja vrata vozača, kao
i nakon zaključavanja i otključavanja
vozila.
Dnevni putomjer
Sustav mjerenja udaljenosti koju je vo-
zilo prešlo u jednom danu, odnosno od
trenutka njegovog vraćanja na nulu.
)
Uz uključen kontakt, pritisnite tipku
dok se ne pojave nule.
Uključivanje
)
Pritisnite tipku za mijenjanje osvijet-
ljenosti vozačkog mjesta,
)
Kad osvijetljenost dođe na minimum,
otpustite tipku i ponovo je pritisnite
za povećavanje osvijetljenosti,
ili
)
Kad osvijetljenost dođe na maksi-
mum, otpustite tipku i ponovo je priti-
snite za smanjivanje osvijetljenosti,
)
Kad postignete željenu osvijetljenost,
otpustite tipku.
Isključivanje
Kad su svjetla ugašena ili danju u vo-
zilu s funkcijom dnevnih svjetala, ovom
tipkom ne može se podešavati osvijet-
ljenost.
Page 35 of 248
1PROVJERA RADA
33
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- putno računalo (vidi na kraju poglavlja).
Privremeno se mogu prikazivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Takve
poruke možete obrisati pritiskom na
tipku "ESC"
.

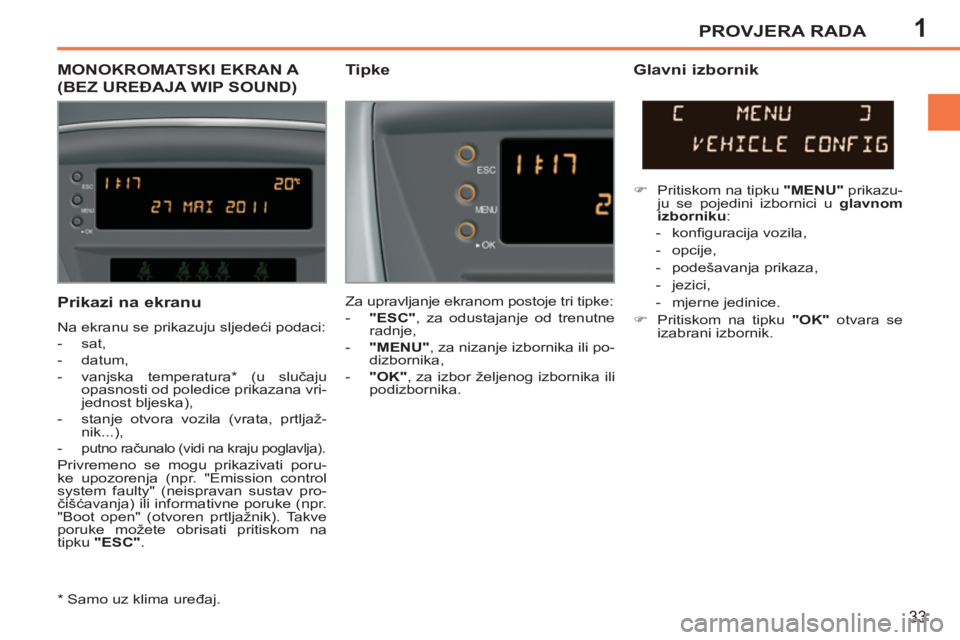

MONOKROMATSKI EKRAN A
(BEZ UREĐAJA WIP SOUND)
Tipke
Glavni izbornik
Za upravljanje ekranom postoje tri tipke:
- "ESC"
, za odustajanje od trenutne
radnje,
- "MENU"
, za nizanje izbornika ili po-
dizbornika,
- "OK"
, za izbor željenog izbornika ili
podizbornika.
)
Pritiskom na tipku "MENU"
prikazu-
ju se pojedini izbornici u glavnom
izborniku
:
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
izabrani izbornik.
* Samo uz klima uređaj.
Page 36 of 248

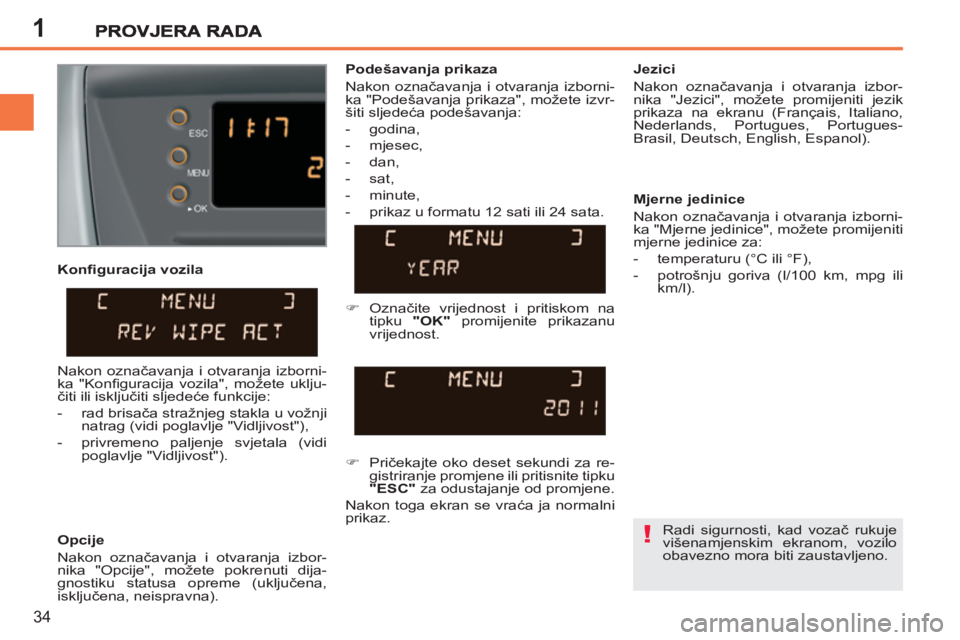

1
!
34
Opcije
Nakon označavanja i otvaranja izbor-
nika "Opcije", možete pokrenuti dija-
gnostiku statusa opreme (uključena,
isključena, neispravna).
Jezici
Nakon označavanja i otvaranja izbor-
nika "Jezici", možete promijeniti jezik
prikaza na ekranu (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Podešavanja prikaza
Nakon označavanja i otvaranja izborni-
ka "Podešavanja prikaza", možete izvr-
šiti sljedeća podešavanja:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
)
Pričekajte oko deset sekundi za re-
gistriranje promjene ili pritisnite tipku
"ESC"
za odustajanje od promjene.
Nakon toga ekran se vraća ja normalni
prikaz.
Nakon označavanja i otvaranja izborni-
ka "Konfi guracija vozila", možete uklju-
čiti ili isključiti sljedeće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost").
Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
Konfi guracija vozila
)
Označite vrijednost i pritiskom na
tipku "OK"
promijenite prikazanu
vrijednost.

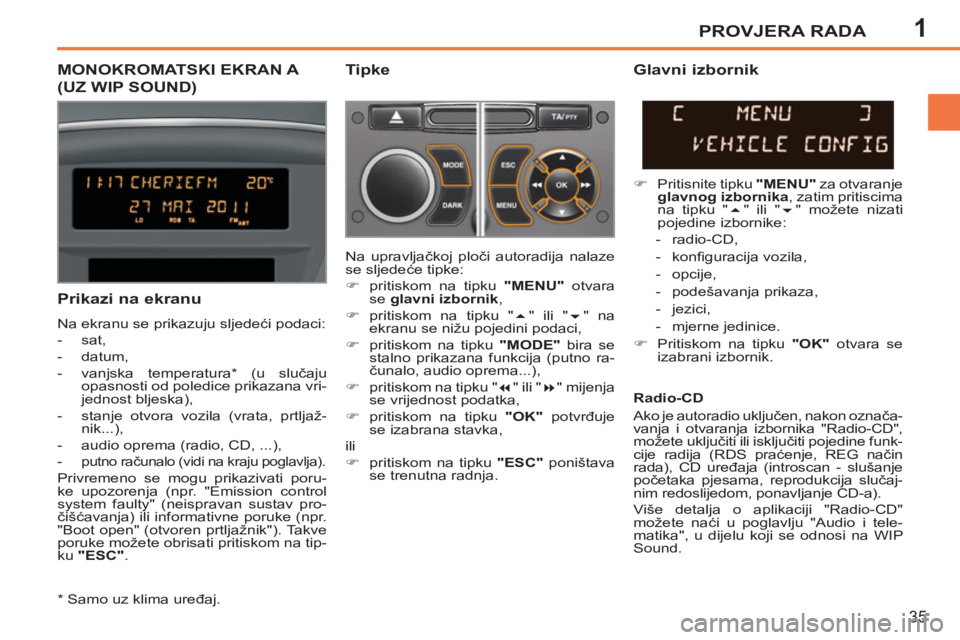

Page 37 of 248
1PROVJERA RADA
35
MONOKROMATSKI EKRAN A
(UZ WIP SOUND)
Tipke
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- audio oprema (radio, CD, ...),
- putno računalo (vidi na kraju poglavlja).
Privremeno se mogu prikazivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik"). Takve
poruke možete obrisati pritiskom na tip-
ku "ESC"
.
Glavni izbornik
)
Pritisnite tipku "MENU"
za otvaranje
glavnog izbornika
, zatim pritiscima
na tipku "
" ili "
" možete nizati
pojedine izbornike:
- radio-CD,
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
izabrani izbornik. Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno ra-
čunalo, audio oprema...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.
Radio-CD
Ako je autoradio uklju
čen, nakon označa-
vanja i otvaranja izbornika "Radio-CD",
možete uključiti ili isključiti pojedine funk-
cije radija (RDS praćenje, REG način
rada), CD uređaja (introscan - slušanje
početaka pjesama, reprodukcija slučaj-
nim redoslijedom, ponavljanje CD-a).
Više detalja o aplikaciji "Radio-CD"
možete naći u poglavlju "Audio i tele-
matika", u dijelu koji se odnosi na WIP
Sound.
* Samo uz klima uređaj.
Page 38 of 248
1
!
36
Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.

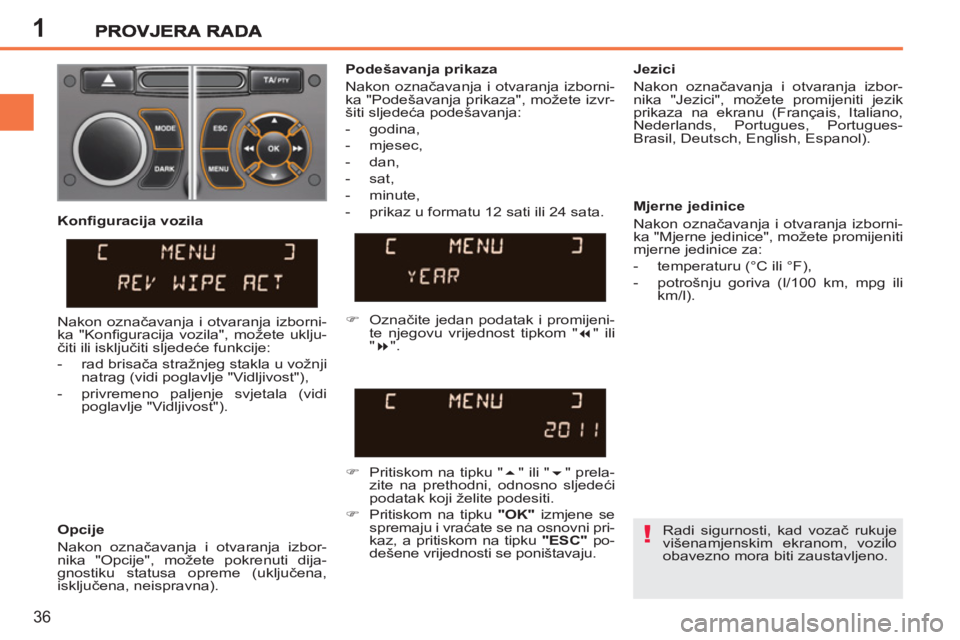

Podešavanja prikaza
Nakon označavanja i otvaranja izborni-
ka "Podešavanja prikaza", možete izvr-
šiti sljedeća podešavanja:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Jezici
Nakon označavanja i otvaranja izbor-
nika "Jezici", možete promijeniti jezik
prikaza na ekranu (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
)
Označite jedan podatak i promijeni-
te njegovu vrijednost tipkom "
" ili
"
".
)
Pritiskom na tipku "
" ili "
" prela-
zite na prethodni, odnosno sljedeći
podatak koji želite podesiti.
)
Pritiskom na tipku "OK"
izmjene se
spremaju i vraćate se na osnovni pri-
kaz, a pritiskom na tipku "ESC"
po-
dešene vrijednosti se poništavaju.
Konfi guracija vozila
Opcije
Nakon označavanja i otvaranja izbor-
nika "Opcije", možete pokrenuti dija-
gnostiku statusa opreme (uključena,
isključena, neispravna). Nakon označavanja i otvaranja izborni-
ka "Konfi guracija vozila", možete uklju-
čiti ili isključiti sljedeće funkcije:
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost").
Page 39 of 248
1PROVJERA RADA
37

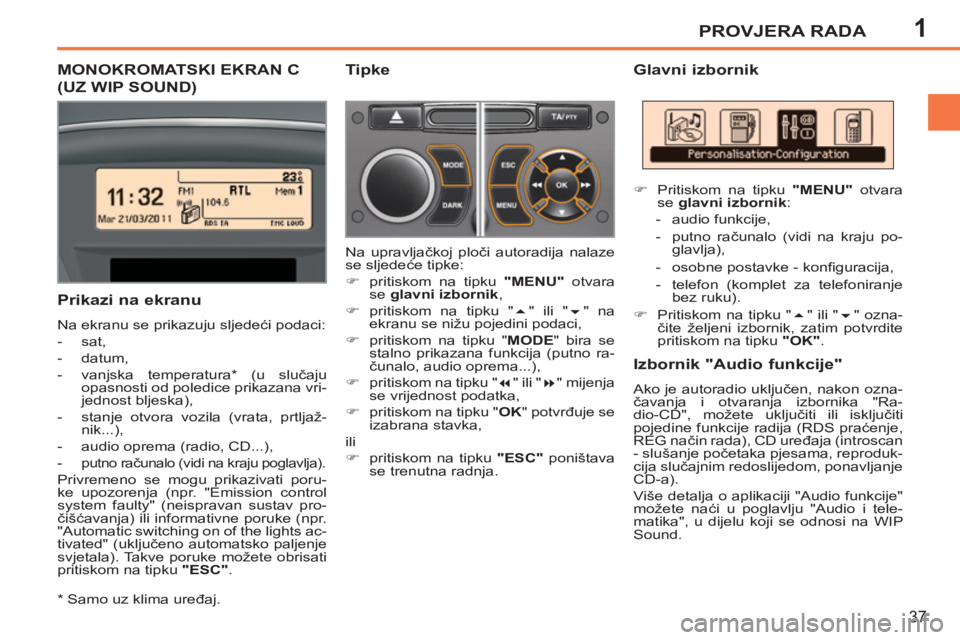

MONOKROMATSKI EKRAN C
(UZ WIP SOUND)
Glavni izbornik
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
- audio oprema (radio, CD...),
- putno računalo (vidi na kraju poglavlja).
Privremeno se mogu prikazivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Automatic switching on of the lights ac-
tivated" (uključeno automatsko paljenje
svjetala). Takve poruke možete obrisati
pritiskom na tipku "ESC"
.
Tipke
Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku " MODE
" bira se
stalno prikazana funkcija (putno ra-
čunalo, audio oprema...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku " OK
" potvrđuje se
izabrana stavka,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.
Izbornik "Audio funkcije"
Ako je autoradio uključen, nakon ozna-
čavanja i otvaranja izbornika "Ra-
dio-CD", možete uključiti ili isključiti
pojedine funkcije radija (RDS praćenje,
REG način rada), CD uređaja (introscan
- slušanje početaka pjesama, reproduk-
cija slučajnim redoslijedom, ponavljanje
CD-a).
Više detalja o aplikaciji "Audio funkcije"
možete naći u poglavlju "Audio i tele-
matika", u dijelu koji se odnosi na WIP
Sound.
* Samo uz klima uređaj.
)
Pritiskom na tipku "MENU"
otvara
se glavni izbornik
:
- audio funkcije,
- putno računalo (vidi na kraju po-
glavlja),
- osobne postavke - konfi guracija,
- telefon (komplet za telefoniranje
bez ruku).
)
Pritiskom na tipku "
" ili "
" ozna-
čite željeni izbornik, zatim potvrdite
pritiskom na tipku "OK"
.
Page 40 of 248
1PROVJERA RADA
38

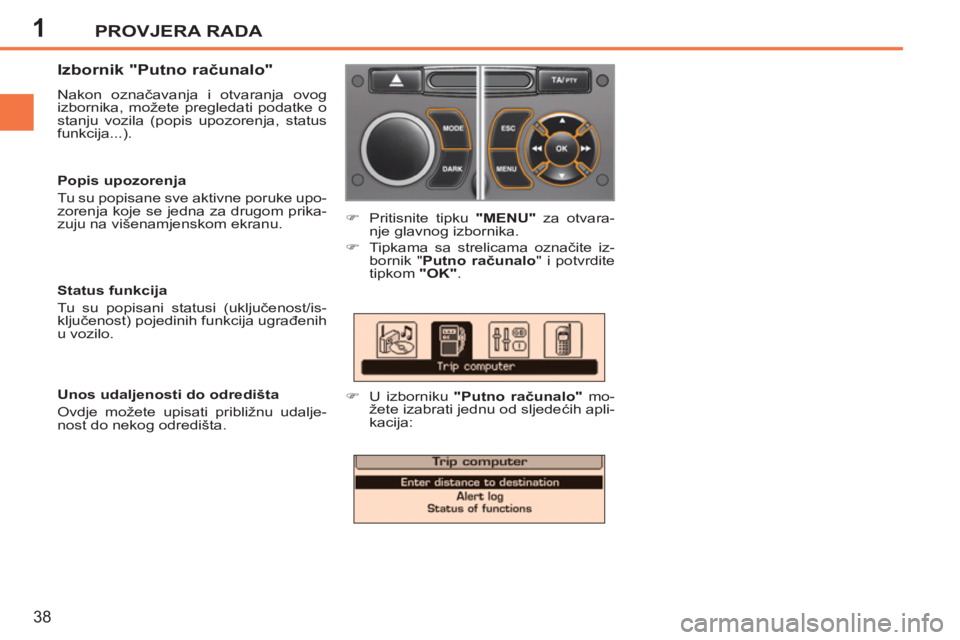

Izbornik "Putno računalo"
Nakon označavanja i otvaranja ovog
izbornika, možete pregledati podatke o
stanju vozila (popis upozorenja, status
funkcija...).
)
Pritisnite tipku "MENU"
za otvara-
nje glavnog izbornika.
)
Tipkama sa strelicama označite iz-
bornik " Putno računalo
" i potvrdite
tipkom "OK"
.
)
U izborniku "Putno računalo"
mo-
žete izabrati jednu od sljedećih apli-
kacija:
Unos udaljenosti do odredišta
Ovdje možete upisati približnu udalje-
nost do nekog odredišta.
Status funkcija
Tu su popisani statusi (uključenost/is-
ključenost) pojedinih funkcija ugrađenih
u vozilo.
Popis upozorenja
Tu su popisane sve aktivne poruke upo-
zorenja koje se jedna za drugom prika-
zuju na višenamjenskom ekranu.
