Page 151 of 202
!
i
INFORMATIONS PRATIQUES
141
La pose d’un équipement ou d’un
accessoire électrique, non référen-
cé par PEUGEOT, peut entraîner
une panne du système électroni-
que de votre véhicule.
Nous vous remercions de bien
vouloir noter cette particularité
et, vous conseillons de prendre
contact avec un représentant de la
Marque pour vous faire présenter
la gamme des équipements ou ac-
cessoires référencés.

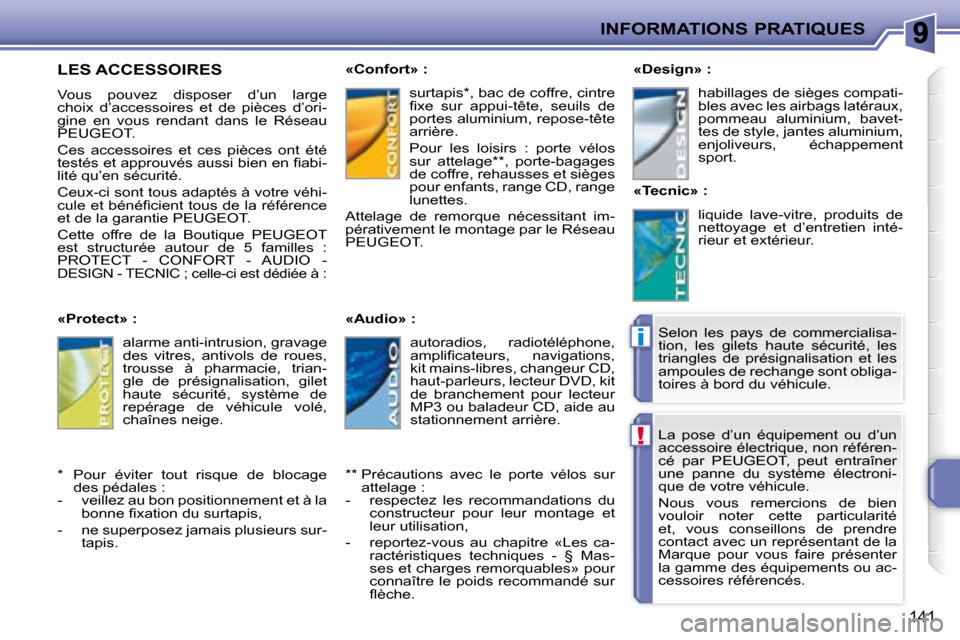

LES ACCESSOIRES
Vous pouvez disposer d’un large
choix d’accessoires et de pièces d’ori-
gine en vous rendant dans le Réseau
PEUGEOT.
Ces accessoires et ces pièces ont été
t e s t é s e t a p p r o u v é s a u s s i b i e n e n i a b i -
lité qu’en sécurité.
Ceux-ci sont tous adaptés à votre véhi-
c u l e e t b é n é i c i e n t t o u s d e l a r é f é r e n c e
et de la garantie PEUGEOT.
Cette offre de la Boutique PEUGEOT
est structurée autour de 5 familles :
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC ; celle-ci est dédiée à :
«Protect» : alarme anti-intrusion, gravage
des vitres, antivols de roues,
trousse à pharmacie, trian-
gle de présignalisation, gilet
haute sécurité, système de
repérage de véhicule volé,
chaînes neige. «Confort» :
surtapis * , bac de coffre, cintre
i x e s u r a p p u i - t ê t e , s e u i l s d e
portes aluminium, repose-tête
arrière.
Pour les loisirs : porte vélos
sur attelage ** , porte-bagages
de coffre, rehausses et sièges
pour enfants, range CD, range
lunettes.
Attelage de remorque nécessitant im-
pérativement le montage par le Réseau
PEUGEOT.
«Audio» :
autoradios, radiotéléphone,
a m p l i i c a t e u r s , n a v i g a t i o n s ,
kit mains-libres, changeur CD,
haut-parleurs, lecteur DVD, kit
de branchement pour lecteur
MP3 ou baladeur CD, aide au
stationnement arrière. «Design» :
habillages de sièges compati-
bles avec les airbags latéraux,
pommeau aluminium, bavet-
tes de style, jantes aluminium,
enjoliveurs, échappement
sport.
«Tecnic» : liquide lave-vitre, produits de
nettoyage et d’entretien inté-
rieur et extérieur.
* Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement et à la b o n n e i x a t i o n d u s u r t a p i s ,
- ne superposez jamais plusieurs sur- tapis. Selon les pays de commercialisa-
tion, les gilets haute sécurité, les
triangles de présignalisation et les
ampoules de rechange sont obliga-
toires à bord du véhicule.
** Précautions avec le porte vélos sur attelage : - respectez les recommandations du
constructeur pour leur montage et
leur utilisation,
- reportez-vous au chapitre «Les ca- ractéristiques techniques - § Mas-
ses et charges remorquables» pour
connaître le poids recommandé sur
l è c h e .
Page 152 of 202

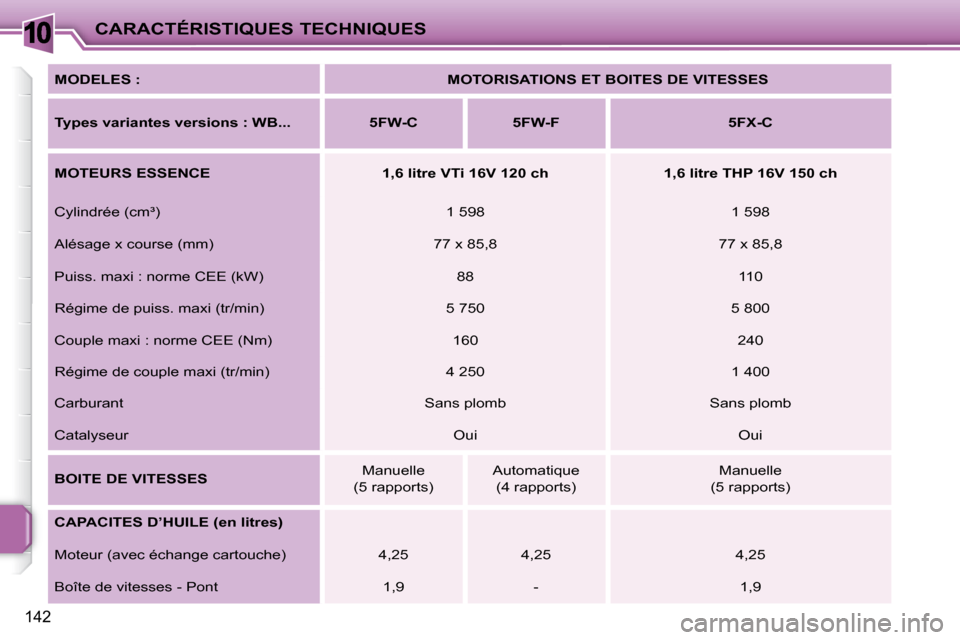

10CARACTÉRISTIQUES TECHNIQUES
142
MODELES :
MOTORISATIONS ET BOITES DE VITESSES
Types variantes versions : WB...
5FW-C 5FW-F 5FX-C
MOTEURS ESSENCE
1,6 litre VTi 16V 120 ch 1,6 litre THP 16V 150 ch
C y l i n d r é e ( c m ³ ) 1 598 1 598
A l é s a g e x c o u r s e ( m m ) 77 x 85,8 77 x 85,8
P u i s s . m a x i : n o r m e C E E ( k W ) 88 110
R é g i m e d e p u i s s . m a x i ( t r / m i n ) 5 750 5 800
C o u p l e m a x i : n o r m e C E E ( N m ) 160 240
R é g i m e d e c o u p l e m a x i ( t r / m i n ) 4 250 1 400
Carburant Sans plomb Sans plomb
Catalyseur Oui Oui
BOITE DE VITESSES Manuelle
( 5 r a p p o r t s ) Automatique
( 4 r a p p o r t s ) Manuelle
( 5 r a p p o r t s )
CAPACITES D’HUILE (en litres)
M o t e u r ( a v e c é c h a n g e c a r t o u c h e ) 4,25 4,25 4,25
Boîte de vitesses - Pont 1,9 - 1,9
Page 153 of 202

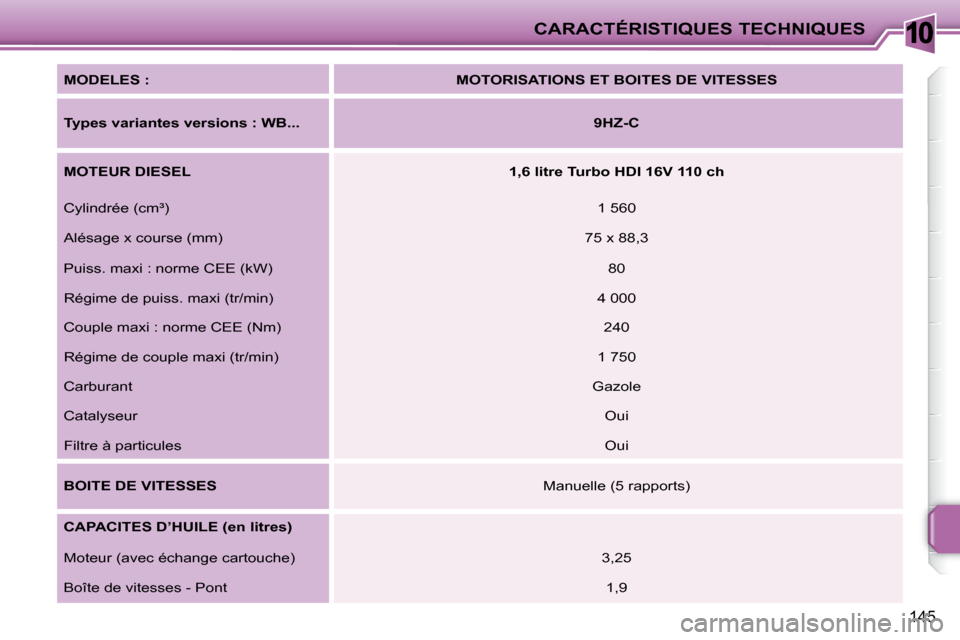

10CARACTÉRISTIQUES TECHNIQUES
145
MODELES :
MOTORISATIONS ET BOITES DE VITESSES
Types variantes versions : WB...
9HZ-C
MOTEUR DIESEL
1,6 litre Turbo HDI 16V 110 ch
C y l i n d r é e ( c m ³ ) 1 560
A l é s a g e x c o u r s e ( m m ) 75 x 88,3
P u i s s . m a x i : n o r m e C E E ( k W ) 80
R é g i m e d e p u i s s . m a x i ( t r / m i n ) 4 000
C o u p l e m a x i : n o r m e C E E ( N m ) 240
R é g i m e d e c o u p l e m a x i ( t r / m i n ) 1 750
Carburant Gazole
Catalyseur Oui
Filtre à particules Oui
BOITE DE VITESSES M a n u e l l e ( 5 r a p p o r t s )
CAPACITES D’HUILE (en litres)
M o t e u r ( a v e c é c h a n g e c a r t o u c h e ) 3,25
Boîte de vitesses - Pont 1,9
Page 154 of 202
10CARACTÉRISTIQUES TECHNIQUES
143

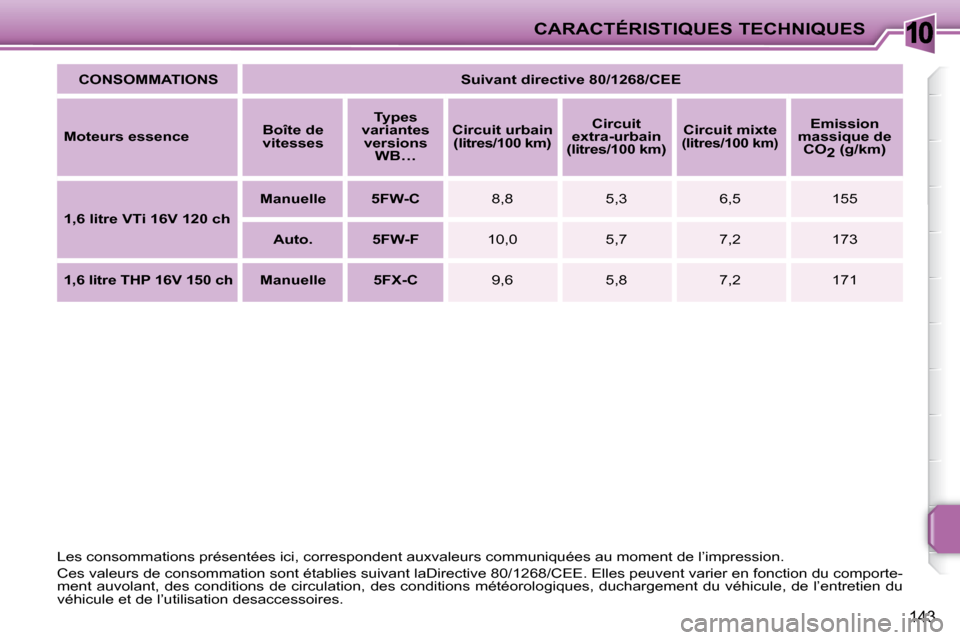

CONSOMMATIONS
Suivant directive 80/1268/CEE
Moteurs essence
Boîte de
vitesses
Types
variantes versions WB…
Circuit urbain
(litres/100 km)
Circuit
extra-urbain
(litres/100 km)
Circuit mixte
(litres/100 km)
Emission
massique de CO 2 (g/km)
1,6 litre VTi 16V 120 ch
Manuelle 5FW-C 8,8 5,3 6,5 155
Auto. 5FW-F 10,0 5,7 7,2 173
1,6 litre THP 16V 150 ch
Manuelle 5FX-C 9,6 5,8 7,2 171
Les consommations présentées ici, correspondent auxvaleurs communiquée s au moment de l’impression.
Ces valeurs de consommation sont établies suivant laDirective 80/ 1268/CEE. Elles peuvent varier en fonction du comporte-
ment auvolant, des conditions de circulation, des conditions météorologiques, duchargement du véhicule, de l’entretien du
véhicule et de l’utilisation desaccessoires.
Page 155 of 202
10CARACTÉRISTIQUES TECHNIQUES

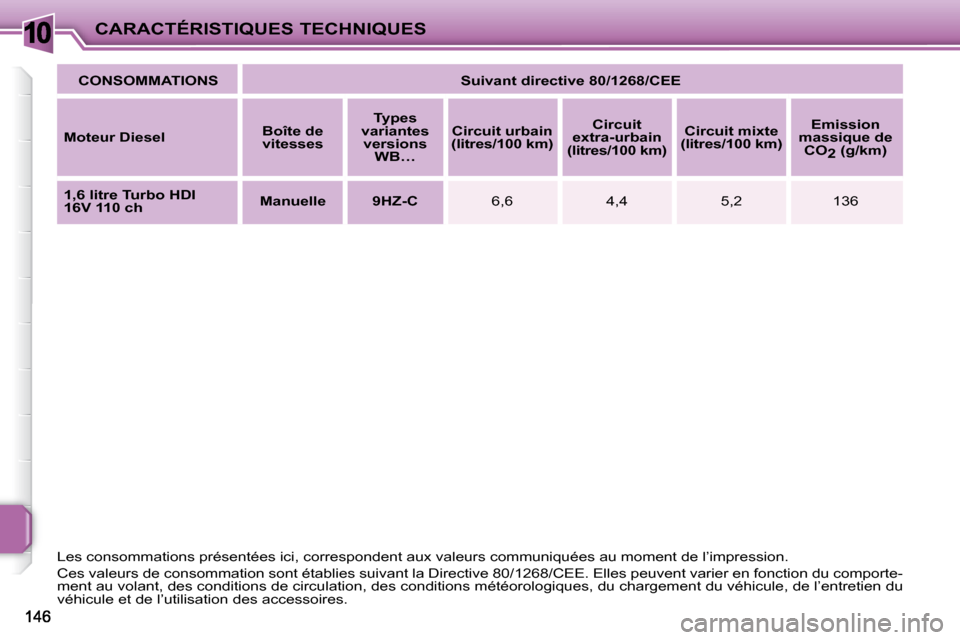

CONSOMMATIONS
Suivant directive 80/1268/CEE
Moteur Diesel
Boîte de
vitesses
Types
variantes versions WB…
Circuit urbain
(litres/100 km)
Circuit
extra-urbain
(litres/100 km)
Circuit mixte
(litres/100 km)
Emission
massique de CO 2 (g/km)
1,6 litre Turbo HDI
16V 110 ch
Manuelle 9HZ-C 6,6 4,4 5,2 136
Les consommations présentées ici, correspondent aux valeurs communiqué es au moment de l’impression.
Ces valeurs de consommation sont établies suivant la Directive 80 /1268/CEE. Elles peuvent varier en fonction du comporte-
ment au volant, des conditions de circulation, des conditions météorologiques, du chargement du véhicule, de l’entretien du
véhicule et de l’utilisation des accessoires.
Page 156 of 202

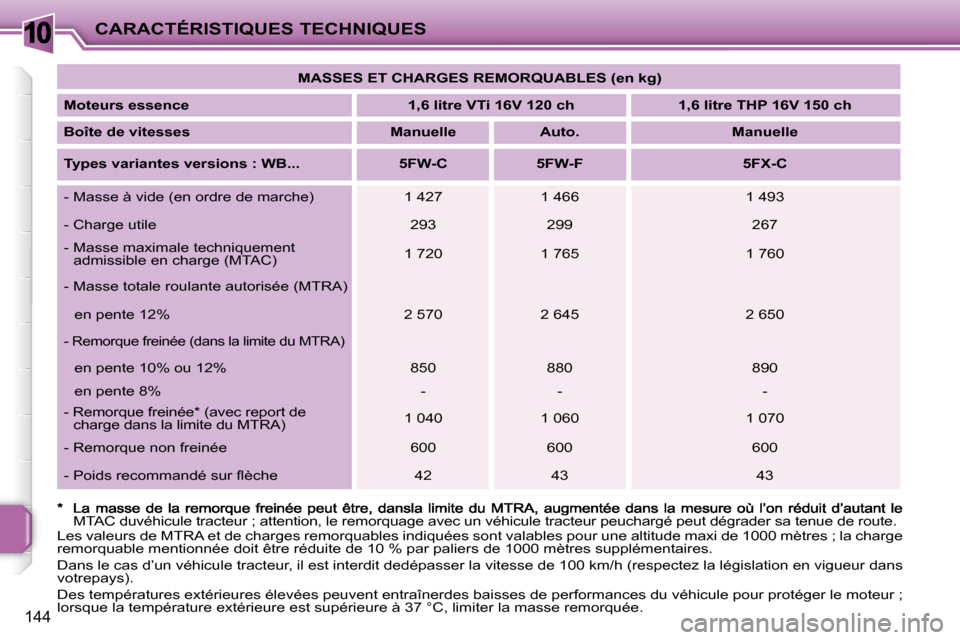

10CARACTÉRISTIQUES TECHNIQUES
144
MASSES ET CHARGES REMORQUABLES (en kg)
Moteurs essence
1,6 litre VTi 16V 120 ch 1,6 litre THP 16V 150 ch
Boîte de vitesses
Manuelle Auto. Manuelle
Types variantes versions : WB...
5FW-C 5FW-F 5FX-C
- M a s s e à v i d e ( e n o r d r e d e m a r c h e ) 1 427 1 466 1 493
- Charge utile 293 299 267
- Masse maximale techniquement a d m i s s i b l e e n c h a r g e ( M T A C ) 1 720 1 765 1 760
- M a s s e t o t a l e r o u l a n t e a u t o r i s é e ( M T R A ) en pente 12% 2 570 2 645 2 650
- R e m o r q u e f r e i n é e ( d a n s l a l i m i t e d u M T R A )
en pente 10% ou 12% 850 880 890
en pente 8% - - -
- R e m o r q u e f r e i n é e * ( a v e c r e p o r t d e c h a r g e d a n s l a l i m i t e d u M T R A ) 1 040 1 060 1 070
- Remorque non freinée 600 600 600
- P o i d s r e c o m m a n d é s u r l è c h e 42 43 43
Les valeurs de MTRA et de charges remorquables indiquées sont val ables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par palie rs de 1000 mètres supplémentaires.
D a n s l e c a s d ’ u n v é h i c u l e t r a c t e u r , i l e s t i n t e r d i t d e d é p a s s e r l a v i t e s s e d e 1 0 0 k m / h ( r e s p e c t e z l a l é g i s l a t i o n e n v i g u e u r d a n s
v o t r e p a y s ) .
Des températures extérieures élevées peuvent entraînerdes baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limit er la masse remorquée.
MTAC duvéhicule tracteur ; attention, le remorquage avec un véhicule tracteur peuchargé peut dégrader sa tenue de route.
Page 157 of 202

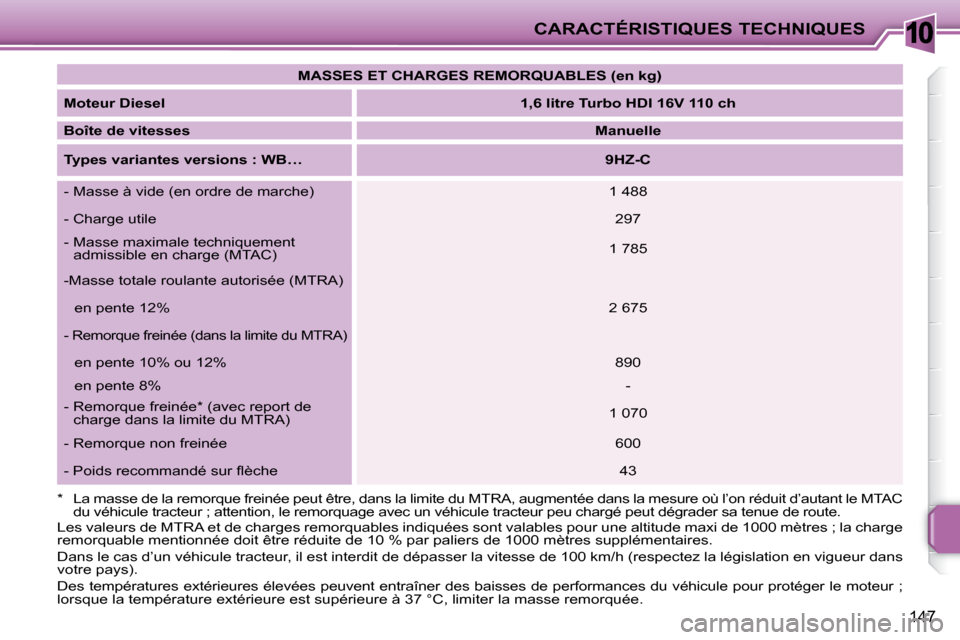

10CARACTÉRISTIQUES TECHNIQUES
147
MASSES ET CHARGES REMORQUABLES (en kg)
Moteur Diesel
1,6 litre Turbo HDI 16V 110 ch
Boîte de vitesses
Manuelle
Types variantes versions : WB…
9HZ-C
- M a s s e à v i d e ( e n o r d r e d e m a r c h e ) 1 488
- Charge utile 297
- Masse maximale techniquement a d m i s s i b l e e n c h a r g e ( M T A C ) 1 785
- M a s s e t o t a l e r o u l a n t e a u t o r i s é e ( M T R A ) en pente 12% 2 675
-
R e m o r q u e f r e i n é e ( d a n s l a l i m i t e d u M T R A )
en pente 10% ou 12% 890
en pente 8% -
- R e m o r q u e f r e i n é e * ( a v e c r e p o r t d e c h a r g e d a n s l a l i m i t e d u M T R A ) 1 070
- Remorque non freinée 600
- P o i d s r e c o m m a n d é s u r l è c h e 43
Les valeurs de MTRA et de charges remorquables indiquées sont val ables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par palie rs de 1000 mètres supplémentaires.
D a n s l e c a s d ’ u n v é h i c u l e t r a c t e u r , i l e s t i n t e r d i t d e d é p a s s e r l a v i t e s s e d e 1 0 0 k m / h ( r e s p e c t e z l a l é g i s l a t i o n e n v i g u e u r d a n s
v o t r e p a y s ) .
Des températures extérieures élevées peuvent entra îner des baisses de performances du véhicule pour p rotéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limit er la masse remorquée.
* La masse de la remorque freinée peut être, dans la limite du MTRA, augmentée dans la mesure où l ’on réduit d’autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de route.
Page 158 of 202
10CARACTÉRISTIQUES TECHNIQUES
148

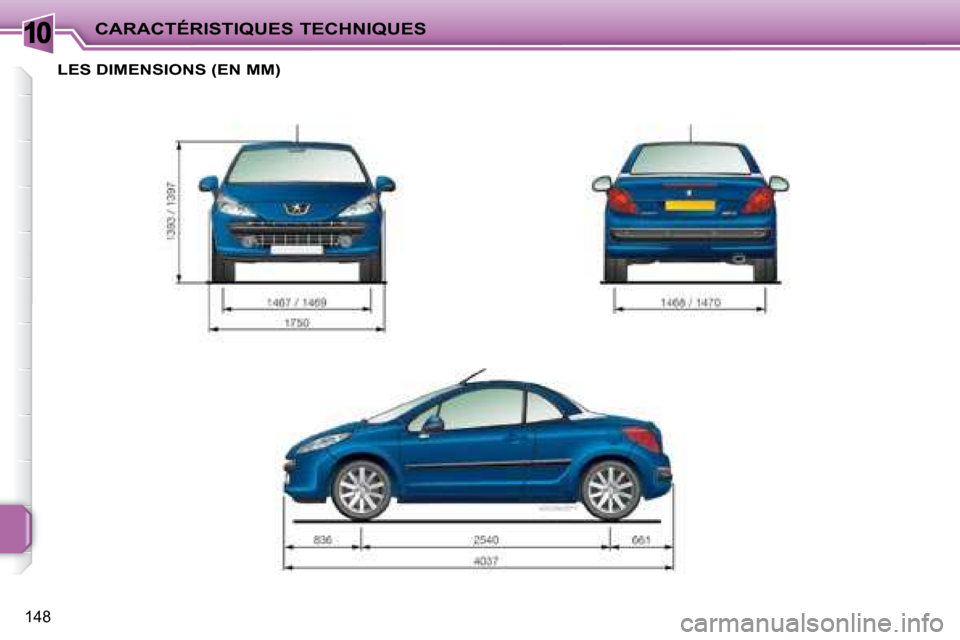

LES DIMENSIONS (EN MM)
Page 159 of 202
10
!
i
CARACTÉRISTIQUES TECHNIQUES
149
LES ÉLÉMENTS
D’IDENTIFICATION
Différents dispositifs de marquage visi-
b l e s p o u r l ’ i d e n t i i c a t i o n e t l a r e c h e r c h e
du véhicule. Les roues équipées de pneuma-
tiques de 205/45 R17 ne peuvent
pas recevoir de chaînes neige.
Pour toute information, consultez
un Point Service PEUGEOT.
U n e p r e s s i o n d e g o n l a g e i n s u f i -
sante augmente la consommation
de carburant.
Le contrôle de le pression de gon-
l a g e d o i t ê t r e e f f e c t u é à f r o i d a u
moins tous les mois.
A. Numéro de série sous le capot
moteur.
Ce numéro est gravé sur la carrosserie
à p r o x i m i t é d u i l t r e h a b i t a c l e .
B. Numéro de série sur la planche
de bord.
Ce numéro est inscrit sur une étiquette
collée et visible à travers le pare-brise.
C. Numéro de série sur le châssis.
Ce numéro est inscrit sur une étiquette
autodestructive collée sur le pied milieu,
près de la gâche de la porte conduc-
teur.
D. Etiquette constructeur.
Cette étiquette est collée sur le chant
de porte, côté conducteur.
Elle comporte les informations suivantes :
- les dimensions des jantes et des
pneumatiques,
- les marques de pneumatiques re- commandées par le constructeur,
- l e s p r e s s i o n s d e g o n l a g e a s s o c i é e s ,
- la référence de la couleur de la peinture.
Page 160 of 202
150
S
O S SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK
Le site internet SERVICE BOX fournit des informatio ns
complémentaires et animées sur le RT4. Il est
consultable à l’adresse suivante : http://public.se rvicebox.
peugeot.com
Un simple enregistrement permet l’accès et la
consultation gratuite de la documentation de bord.
Le radiotéléphone GPS RT4 est codé de manière à
fonctionner uniquement sur votre véhicule. En cas
d’installation sur un autre véhicule, consultez vot re Point
S e r v i c e P E U G E O T p o u r l a c o n i g u r a t i o n d u s y s t è m e .
Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l’arrêt.
L o r s q u e l e m o t e u r e s t a r r ê t é e t a i n d e p r é s e r v e r l a
batterie, le radiotéléphone GPS RT4 peut se couper
après quelques minutes. RT4
AUTORADIO MULTIMÉDIA / TÉLÉPHONE
FONCTION JUKEBOX (10 GO) / GPS (EUROPE)
SOMMAIRE
