Peugeot 207 CC 2014 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 207 CC, Model: Peugeot 207 CC 2014Pages: 232, velikost PDF: 11.33 MB
Page 21 of 232
19
207cc_cs_Chap00b_prise en main_ed01-2014

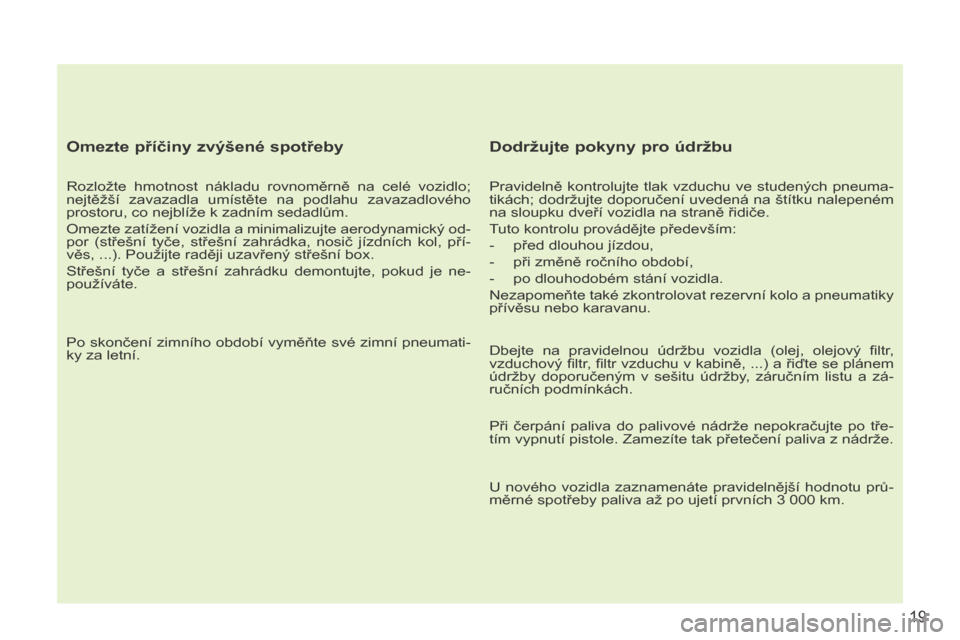

Omezte příčiny zvýšené spotřeby
Rozložte hmotnost nákladu rovnoměrně na celé vozidlo;
nejtěžší zavazadla umístěte na podlahu zavazadlového
prostoru, co nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte aerodynamický od-
por (střešní tyče, střešní zahrádka, nosič jízdních kol, pří-
věs, ...). Použijte raději uzavřený střešní box.
Střešní tyče a střešní zahrádku demontujte, pokud je ne-
používáte. Dbejte na pravidelnou údržbu vozidla (olej, olejový fi ltr,
vzduchový fi ltr, fi ltr vzduchu v kabině, ...) a řiďte se plánem
údržby doporučeným v sešitu údržby, záručním listu a zá-
ručních podmínkách.
Při čerpání paliva do palivové nádrže nepokračujte po tře-
tím vypnutí pistole. Zamezíte tak přetečení paliva z nádrže.
Po skončení zimního období vyměňte své zimní pneumati-
ky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve studených pneuma-
tikách; dodržujte doporučení uvedená na štítku nalepeném
na sloupku dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:
- před dlouhou jízdou,
- při změně ročního období,
- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní kolo a pneumatiky
přívěsu nebo karavanu.
U nového vozidla zaznamenáte pravidelnější hodnotu prů-
měrné spotřeby paliva až po ujetí prvních 3 000 km.
Page 22 of 232
1
i
KONTROLA FUNKCÍ
20
207cc_cs_Chap01_Controle de marche_ed01-2014

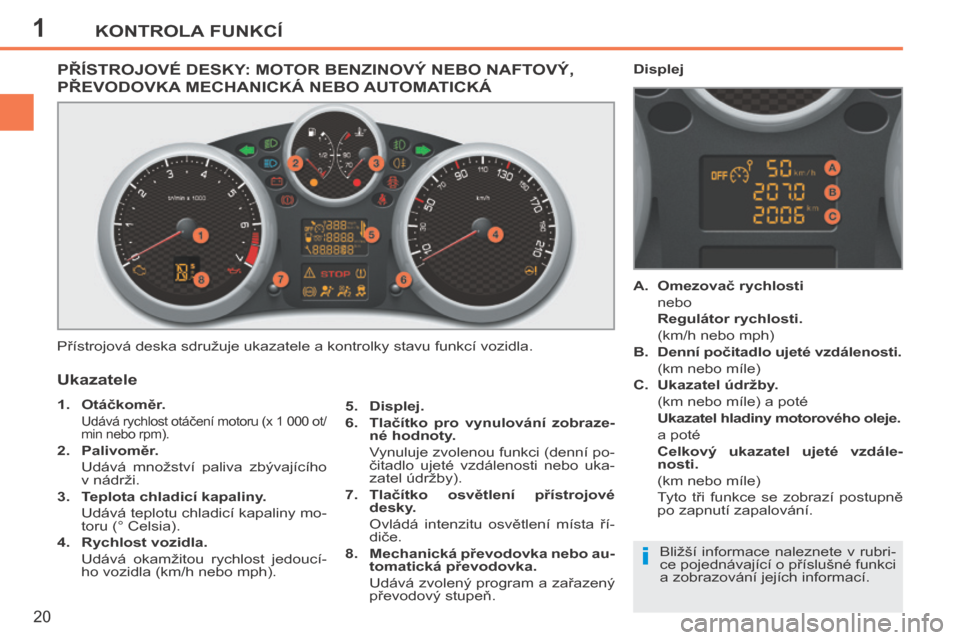

PŘÍSTROJOVÉ DESKY: MOTOR BENZINOVÝ NEBO NAFTOVÝ,
PŘEVODOVKA MECHANICKÁ NEBO AUTOMATICKÁ
Přístrojová deska sdružuje ukazatele a kontrolky stavu funkcí vozidla. 5. Displej.
6. Tlačítko pro vynulování zobraze-né hodnoty.
Vynuluje zvolenou funkci (denní po- čitadlo ujeté vzdálenosti nebo uka-
zatel údržby).
7. Tlačítko osvětlení přístrojové desky.
Ovládá intenzitu osvětlení místa ří- diče.
8. Mechanická převodovka nebo au- tomatická převodovka.
Udává zvolený program a zařazený převodový stupeň.
Ukazatele
1. Otáčkoměr.
Udává rychlost otáčení motoru (x 1 000 ot/
min nebo rpm).
2. Palivoměr.
Udává množství paliva zbývajícího v nádrži.
3. Teplota chladicí kapaliny.
Udává teplotu chladicí kapaliny mo- toru (° Celsia).
4. Rychlost vozidla.
Udává okamžitou rychlost jedoucí- ho vozidla (km/h nebo mph). A. Omezovač rychlosti
nebo
Regulátor rychlosti.
(km/h nebo mph)
B. Denní počitadlo ujeté vzdálenosti.
(km nebo míle)
C. Ukazatel údržby.
(km nebo míle) a poté
Ukazatel hladiny motorového oleje.
a poté
Celkový ukazatel ujeté vzdále-
nosti.
(km nebo míle)
Tyto tři funkce se zobrazí postupně po zapnutí zapalování.
Displej
Bližší informace naleznete v rubri-
ce pojednávající o příslušné funkci
a zobrazování jejích informací.
Page 23 of 232
1
!
KONTROLA FUNKCÍ
21
207cc_cs_Chap01_Controle de marche_ed01-2014

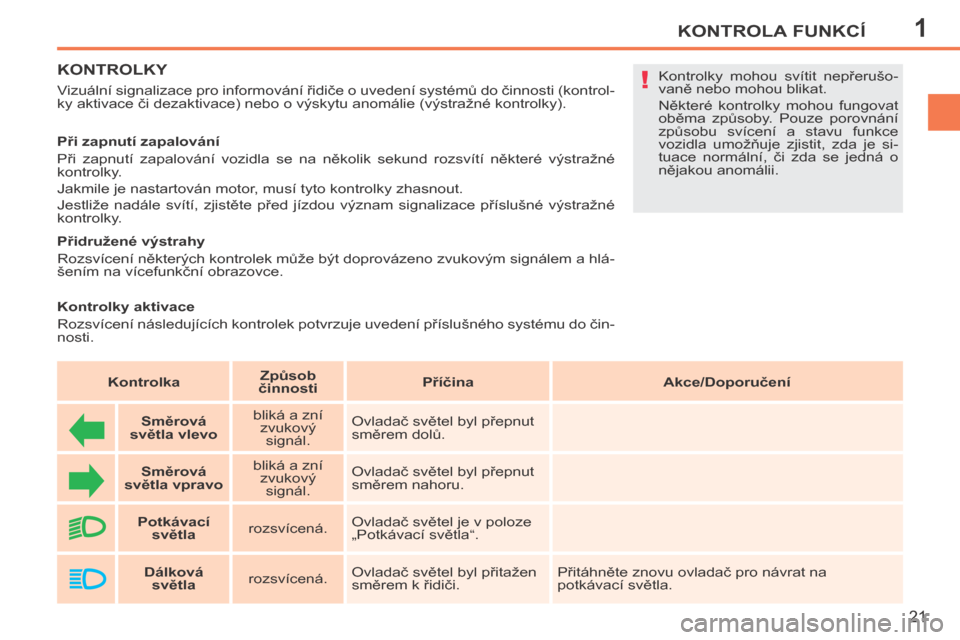

KONTROLKY
Vizuální signalizace pro informování řidiče o uvedení systémů do činnosti (kontrol-
ky aktivace či dezaktivace) nebo o výskytu anomálie (výstražné kontrolky).
Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několik sekund rozsvítí některé výstražné
kontrolky.
Jakmile je nastartován motor, musí tyto kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou význam signalizace příslušné výstražné
kontrolky. Kontrolky mohou svítit nepřerušo-
vaně nebo mohou blikat.
Některé kontrolky mohou fungovat
oběma způsoby. Pouze porovnání
způsobu svícení a stavu funkce
vozidla umožňuje zjistit, zda je si-
tuace normální, či zda se jedná o
nějakou anomálii.
Přidružené výstrahy
Rozsvícení některých kontrolek může být doprovázeno zvukovým signálem a hlá-
šením na vícefunkční obrazovce.
Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Směrová
světla vlevo bliká a zní
zvukový signál. Ovladač světel byl přepnut
směrem dolů.
Směrová
světla vpravo bliká a zní
zvukový signál. Ovladač světel byl přepnut
směrem nahoru.
Potkávací světla rozsvícená. Ovladač světel je v poloze
„Potkávací světla“.
Dálková
světla rozsvícená. Ovladač světel byl přitažen
směrem k řidiči. Přitáhněte znovu ovladač pro návrat na
potkávací světla.
Kontrolky aktivace
Rozsvícení následujících kontrolek potvrzuje uvedení příslušného systému do čin-
nosti.
Page 24 of 232
1KONTROLA FUNKCÍ
22
207cc_cs_Chap01_Controle de marche_ed01-2014

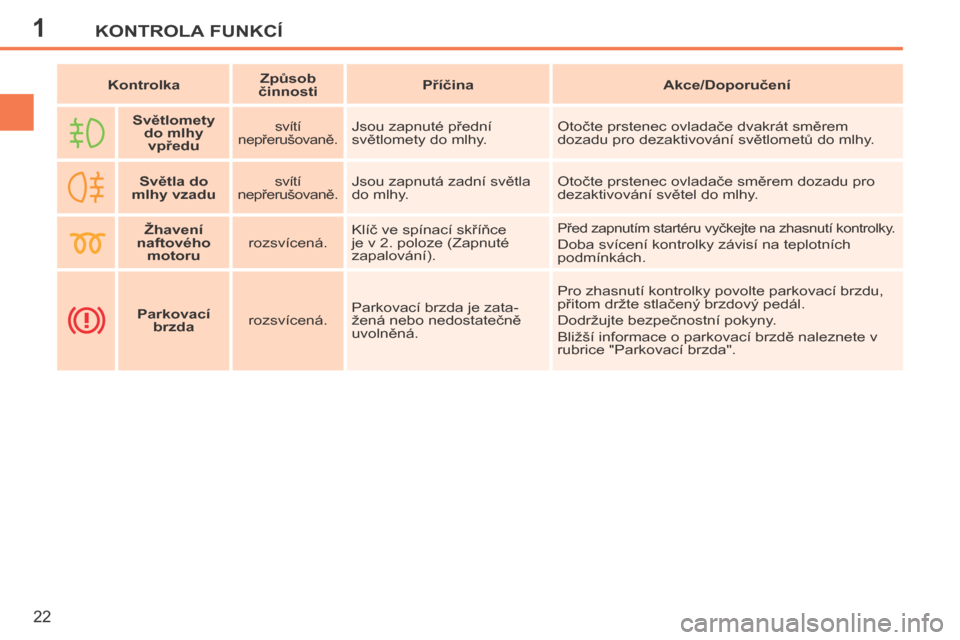

Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Světlomety
do mlhy vpředu svítí
nepřerušovaně. Jsou zapnuté přední
světlomety do mlhy. Otočte prstenec ovladače dvakrát směrem
dozadu pro dezaktivování světlometů do mlhy.
Světla do
mlhy vzadu svítí
nepřerušovaně. Jsou zapnutá zadní světla
do mlhy. Otočte prstenec ovladače směrem dozadu pro
dezaktivování světel do mlhy.
Žhavení
naftového motoru rozsvícená. Klíč ve spínací skříňce
je v 2. poloze (Zapnuté
zapalování). Před zapnutím startéru vyčkejte na zhasnutí kontrolky.
Doba svícení kontrolky závisí na teplotních
podmínkách.
Parkovací
brzda rozsvícená. Parkovací brzda je zata-
žená nebo nedostatečně
uvolněná. Pro zhasnutí kontrolky povolte parkovací brzdu,
přitom držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě naleznete v
rubrice "Parkovací brzda".
Page 25 of 232
1KONTROLA FUNKCÍ
23
207cc_cs_Chap01_Controle de marche_ed01-2014

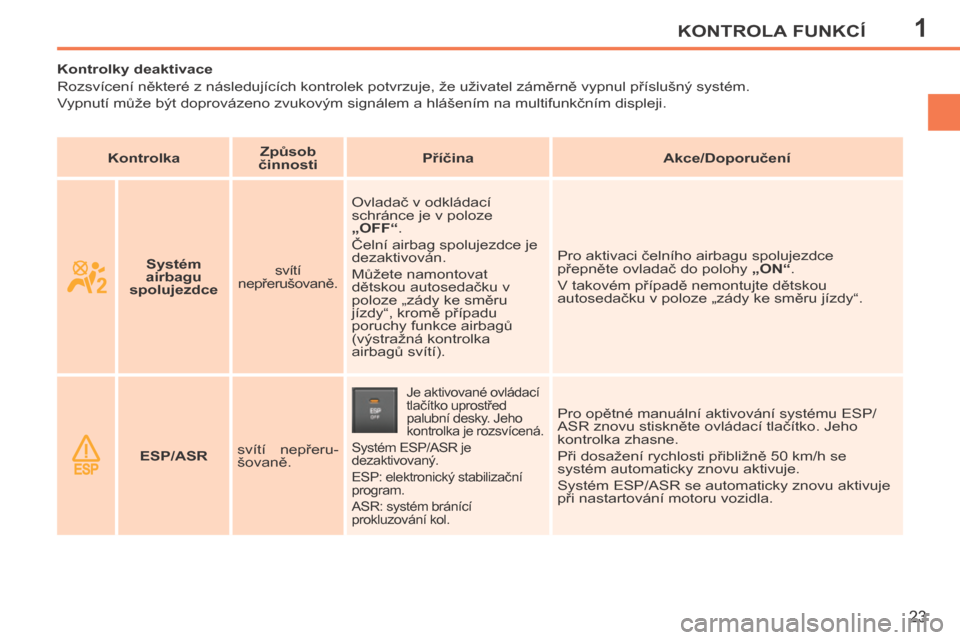

Kontrolky deaktivace
Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Vypnutí může být doprovázeno zvukovým signálem a hlášením na multifunkčním displeji. Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Systém
airbagu
spolujezdce
svítí
nepřerušovaně.
Ovladač v odkládací
schránce je v poloze
„OFF“ .
Čelní airbag spolujezdce je
dezaktivován.
Můžete namontovat
dětskou autosedačku v
poloze „zády ke směru
jízdy“, kromě případu
poruchy funkce airbagů
(výstražná kontrolka
airbagů svítí). Pro aktivaci čelního airbagu spolujezdce
přepněte ovladač do polohy
„ON“ .
V takovém případě nemontujte dětskou
autosedačku v poloze „zády ke směru jízdy“.
ESP/ASR svítí nepřeru-
šovaně.
Je aktivované ovládací
tlačítko uprostřed
palubní desky. Jeho
kontrolka je rozsvícená.
Systém ESP/ASR je
dezaktivovaný.
ESP: elektronický stabilizační
program.
ASR: systém bránící
prokluzování kol.
Pro opětné manuální aktivování systému ESP/
ASR znovu stiskněte ovládací tlačítko. Jeho
kontrolka zhasne.
Při dosažení rychlosti přibližně 50 km/h se
systém automaticky znovu aktivuje.
Systém ESP/ASR se automaticky znovu aktivuje
při nastartování motoru vozidla.
Page 26 of 232
1
!
KONTROLA FUNKCÍ
24
207cc_cs_Chap01_Controle de marche_ed01-2014

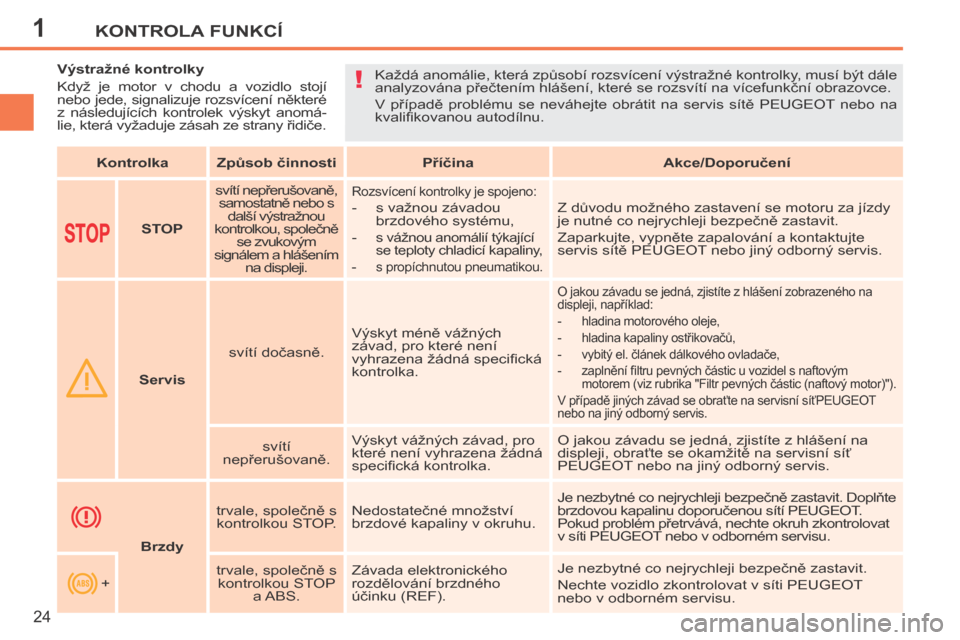

Výstražné kontrolky
Když je motor v chodu a vozidlo stojí
nebo jede, signalizuje rozsvícení některé
z následujících kontrolek výskyt anomá-
lie, která vyžaduje zásah ze strany řidiče. Každá anomálie, která způsobí rozsvícení výstražné kontrolky, musí být dále
analyzována přečtením hlášení, které se rozsvítí na vícefunkční obrazovce.
V případě problému se neváhejte obrátit na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu.
Kontrolka Zp ůsob činnosti Příčina Akce/Doporučení
STOP svítí nepřerušovaně,
samostatně nebo s další výstražnou
kontrolkou, společně se zvukovým
signálem a hlášením na displeji.
Rozsvícení kontrolky je spojeno:
- s važnou závadou brzdového systému,
-
s vážnou anomálií týkající
se teploty chladicí kapaliny,
- s propíchnutou pneumatikou.
Z důvodu možného zastavení se motoru za jízdy
je nutné co nejrychleji bezpečně zastavit.
Zaparkujte, vypněte zapalování a kontaktujte
servis sítě PEUGEOT nebo jiný odborný servis.
Servis svítí dočasně.
Výskyt méně vážných
závad, pro které není
vyhrazena žádná specifi cká
kontrolka.
O jakou závadu se jedná, zjistíte z hlášení zobrazeného na
displeji, například:
- hladina motorového oleje,
- hladina kapaliny ostřikovačů,
- vybitý el. článek dálkového ovladače,
- zaplnění fi ltru pevných částic u vozidel s naftovým
motorem (viz rubrika "Filtr pevných částic (naftový motor)").
V případě jiných závad se obraťte na servisní síťPEUGEOT
nebo na jiný odborný servis.
svítí
nepřerušovaně. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. O jakou závadu se jedná, zjistíte z hlášení na
displeji, obraťte se okamžitě na servisní síť
PEUGEOT nebo na jiný odborný servis.
Brzdy trvale, společně s
kontrolkou STOP. Nedostatečné množství
brzdové kapaliny v okruhu. Je nezbytné co nejrychleji bezpečně zastavit. Doplňte
brzdovou kapalinu doporučenou sítí PEUGEOT.
Pokud problém přetrvává, nechte okruh zkontrolovat
v síti PEUGEOT nebo v odborném servisu.
+ trvale, společně s
kontrolkou STOP a ABS. Závada elektronického
rozdělování brzdného
účinku (REF). Je nezbytné co nejrychleji bezpečně zastavit.
Nechte vozidlo zkontrolovat v síti PEUGEOT
nebo v odborném servisu.
Page 27 of 232
1KONTROLA FUNKCÍ
25
207cc_cs_Chap01_Controle de marche_ed01-2014

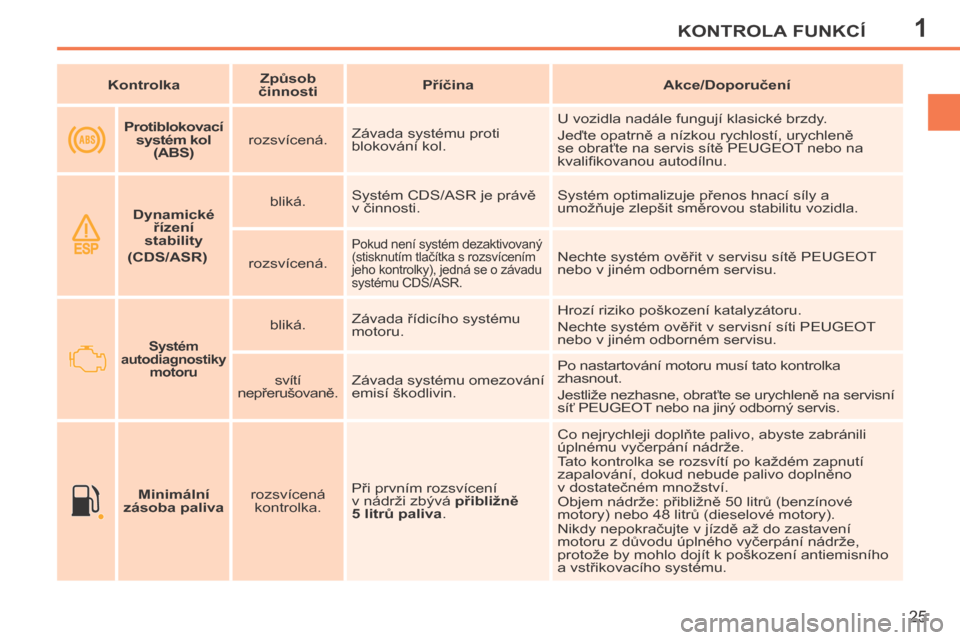

Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Protiblokovací
systém kol (ABS) rozsvícená.
Závada systému proti
blokování kol. U vozidla nadále fungují klasické brzdy.
Jeďte opatrně a nízkou rychlostí, urychleně
se obraťte na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu.
Dynamické
řízení
stability
(CDS/ASR) bliká.
Systém CDS/ASR je právě
v činnosti. Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
rozsvícená.
Pokud není systém dezaktivovaný
(stisknutím tlačítka s rozsvícením
jeho kontrolky), jedná se o závadu
systému CDS/ASR. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v jiném odborném servisu.
Systém
autodiagnostiky motoru
bliká. Závada řídicího systému
motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v servisní síti PEUGEOT
nebo v jiném odborném servisu.
svítí
nepřerušovaně. Závada systému omezování
emisí škodlivin. Po nastartování motoru musí tato kontrolka
zhasnout.
Jestliže nezhasne, obraťte se urychleně na servisní
síť PEUGEOT nebo na jiný odborný servis.
Minimální
zásoba paliva rozsvícená
kontrolka. Při prvním rozsvícení
v nádrži zbývá
přibližně
5 litrů paliva . Co nejrychleji doplňte palivo, abyste zabránili
úplnému vyčerpání nádrže.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno
v dostatečném množství.
Objem nádrže: přibližně 50 litrů (benzínové
motory) nebo 48 litrů (dieselové motory).
Nikdy nepokračujte v jízdě až do zastavení
motoru z důvodu úplného vyčerpání nádrže,
protože by mohlo dojít k poškození antiemisního
a vstřikovacího systému.
Page 28 of 232
1KONTROLA FUNKCÍ
26
207cc_cs_Chap01_Controle de marche_ed01-2014

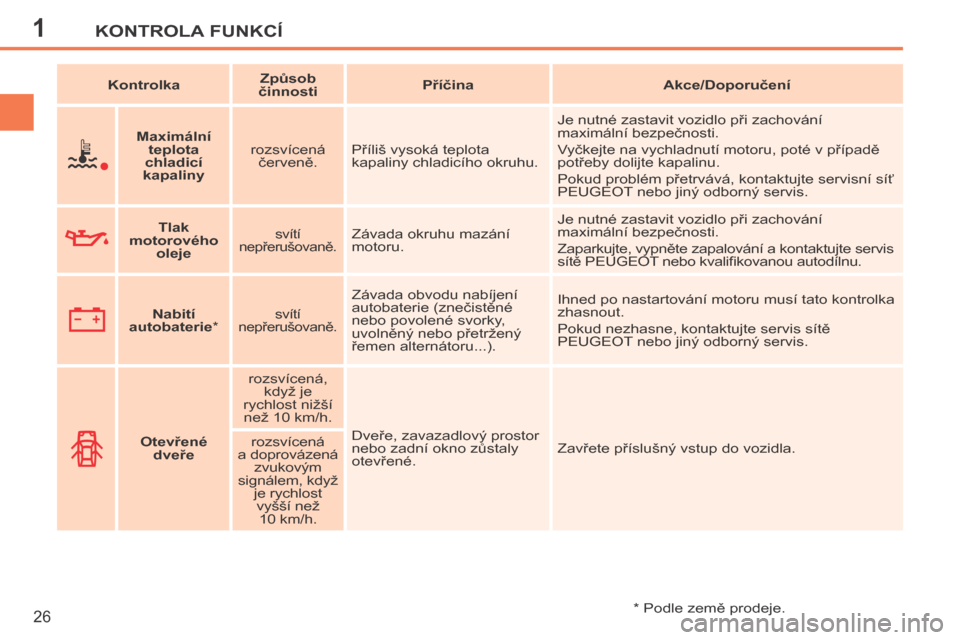

Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Maximální
teplota
chladicí
kapaliny rozsvícená
červeně. Příliš vysoká teplota
kapaliny chladicího okruhu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Vyčkejte na vychladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetrvává, kontaktujte servisní síť
PEUGEOT nebo jiný odborný servis.
Tlak
motorového oleje svítí
nepřerušovaně. Závada okruhu mazání
motoru. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte servis
sítě PEUGEOT nebo kvalifi kovanou autodílnu.
Nabití
autobaterie * svítí
nepřerušovaně.
Závada obvodu nabíjení
autobaterie (znečistěné
nebo povolené svorky,
uvolněný nebo přetržený
řemen alternátoru...). Ihned po nastartování motoru musí tato kontrolka
zhasnout.
Pokud nezhasne, kontaktujte servis sítě
PEUGEOT nebo jiný odborný servis.
Otevřené
dveře rozsvícená,
když je
rychlost nižší než 10 km/h.
Dveře, zavazadlový prostor
nebo zadní okno zůstaly
otevřené. Zavřete příslušný vstup do vozidla.
rozsvícená
a doprovázená zvukovým
signálem, když je rychlost vyšší než 10 km/h.
* Podle země prodeje.
Page 29 of 232

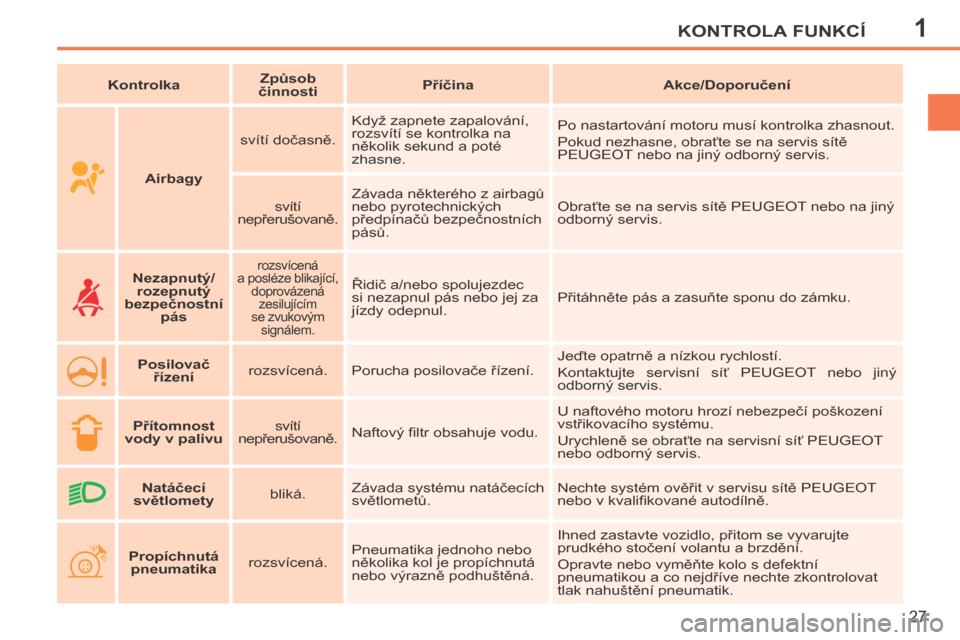

1KONTROLA FUNKCÍ
27
207cc_cs_Chap01_Controle de marche_ed01-2014
Kontrolka Zp ůsob
činnosti Příčina
Akce/Doporučení
Airbagy svítí dočasně.
Když zapnete zapalování,
rozsvítí se kontrolka na
několik sekund a poté
zhasne. Po nastartování motoru musí kontrolka zhasnout.
Pokud nezhasne, obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.
svítí
nepřerušovaně. Závada některého z airbagů
nebo pyrotechnických
předpínačů bezpečnostních
pásů. Obraťte se na servis sítě PEUGEOT nebo na jiný
odborný servis.
Nezapnutý/
rozepnutý
bezpečnostní pás rozsvícená
a posléze blikající, doprovázená zesilujícím
se zvukovým signálem.
Řidič a/nebo spolujezdec
si nezapnul pás nebo jej za
jízdy odepnul. Přitáhněte pás a zasuňte sponu do zámku.
Posilovač
řízení rozsvícená.
Porucha posilovače řízení. Jeďte opatrně a nízkou rychlostí.
Kontaktujte servisní síť PEUGEOT nebo jiný
odborný servis.
Přítomnost
vody v palivu svítí
nepřerušovaně. Naftový fi ltr obsahuje vodu. U naftového motoru hrozí nebezpečí poškození
vstřikovacího systému.
Urychleně se obraťte na servisní síť PEUGEOT
nebo odborný servis.
Natáčecí
světlomety bliká. Závada systému natáčecích
světlometů. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v kvalifi kované autodílně.
Propíchnutá
pneumatika rozsvícená. Pneumatika jednoho nebo
několika kol je propíchnutá
nebo výrazně podhuštěná. Ihned zastavte vozidlo, přitom se vyvarujte
prudkého stočení volantu a brzdění.
Opravte nebo vyměňte kolo s defektní
pneumatikou a co nejdříve nechte zkontrolovat
tlak nahuštění pneumatik.
Page 30 of 232
1KONTROLA FUNKCÍ
28
207cc_cs_Chap01_Controle de marche_ed01-2014

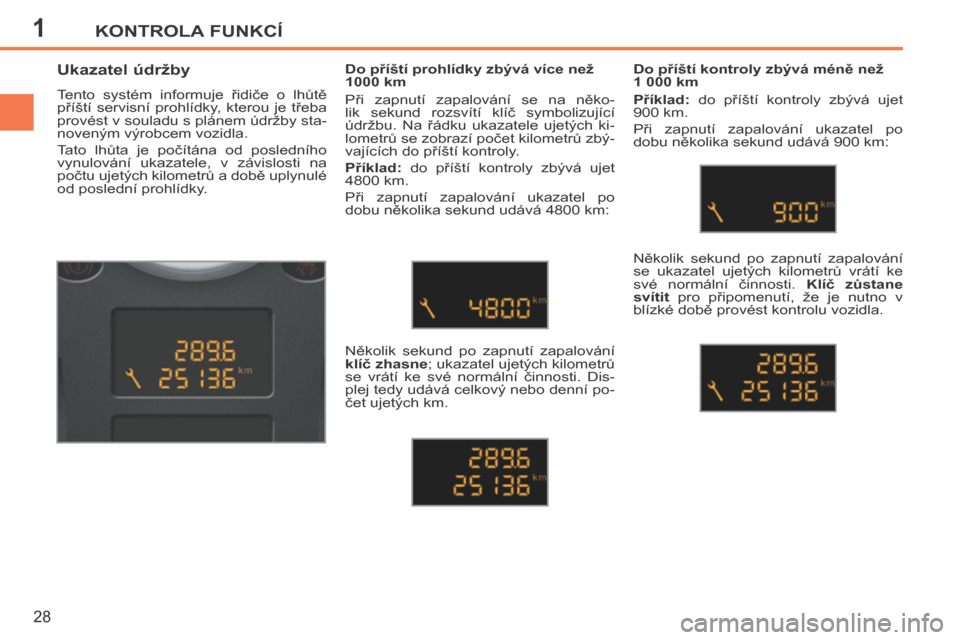

Ukazatel údržby
Tento systém informuje řidiče o lhůtě
příští servisní prohlídky, kterou je třeba
provést v souladu s plánem údržby sta-
noveným výrobcem vozidla.
Tato lhůta je počítána od posledního
vynulování ukazatele, v závislosti na
počtu ujetých kilometrů a době uplynulé
od poslední prohlídky. Do příští prohlídky zbývá více než
1000 km
Při zapnutí zapalování se na něko-
lik sekund rozsvítí klíč symbolizující
údržbu. Na řádku ukazatele ujetých ki-
lometrů se zobrazí počet kilometrů zbý-
vajících do příští kontroly.
Příklad: do příští kontroly zbývá ujet
4800 km.
Při zapnutí zapalování ukazatel po
dobu několika sekund udává 4800 km:
Několik sekund po zapnutí zapalování
klíč zhasne ; ukazatel ujetých kilometrů
se vrátí ke své normální činnosti. Dis-
plej tedy udává celkový nebo denní po-
čet ujetých km. Do příští kontroly zbývá méně než
1 000 km
Příklad: do příští kontroly zbývá ujet
900 km.
Při zapnutí zapalování ukazatel po
dobu několika sekund udává 900 km:
Několik sekund po zapnutí zapalování
se ukazatel ujetých kilometrů vrátí ke
své normální činnosti.
Klíč zůstane
svítit pro připomenutí, že je nutno v
blízké době provést kontrolu vozidla.
