1
!
KONTROLA FUNKCÍ
39
207cc_cs_Chap01_Controle de marche_ed01-2014
Z bezpečnostních důvodů musí být
konfi gurace vícefunkční obrazovky
vždy prováděna řidičem ve stojícím
vozidle.
Defi nování parametrů vozidla
Po zvolení této nabídky můžete akti-
vovat či dezaktivovat následující prvky
výbavy:
- světlomety pro osvětlení zatáčky
(viz rubrika "Viditelnost"),
- doprovodné osvětlení (viz rubrika "Viditelnost"),
- zadní parkovací asistent (viz rubrika "Řízení").
Nabídka "Telefon"
Když je zařízení WIP Sound zapnuté a
je zvolená tato nabíka, můžete nakon-
fi gurovat sadu hands free Bluetooth
(přihlášení), konzultovat různé telefon-
ní seznamy (výpis volání, služby, ...) a
spravovat komunikaci (přijmutí a ukon-
čení hovoru, dva hovory najednou, dů-
věrný režim, ...).
Bližší informace o aplikaci "Telefon" na-
leznete v rubrice WIP Sound. Konfi gurace displeje
Po zvolení této nabídky získáte přístup
k následujícím seřízením:
- seřízení jasu-videa,
- seřízení data a času,
- volba měrných jednotek.
Volba jazyka
Po zvolení této nabídky můžete změnit
jazyk zobrazování informací na obra-
zovce (Deutsch, English, Espanol, Fra-
nçais, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe ** ).
Příklad: seřízení doby trvání doprovod-
ného osvětlení
Nabídka "Osobní nastavení-
konfigurace"
Po zvolení této nabídky získáte přístup
k následujícím funkcím:
- defi nování parametrů vozidla,
- konfi gurace displeje,
- volba jazyka. Stiskněte tlačítko "
" nebo " ",
poté tlačítko "OK" pro zvolení poža-
dované nabídky.
Stiskněte tlačítko " " nebo " ",
poté tlačítko "OK" pro zvolení funk-
ce "Doprovodné osvětlení".
Pomocí tlačítek " " a " " nastavte
požadovanou hodnotu (15, 30 nebo
60 sekund), poté stiskněte "OK" pro
potvrzení.
Stiskněte tlačítko " " nebo " "
a tlačítko "OK" pro zvolení políč-
ka "OK" a potvrzení nebo tlačítko
"Zpět" pro zrušení.
** Podle země prodeje.
Page 42 of 232
1
i
KONTROLA FUNKCÍ
40
207cc_cs_Chap01_Controle de marche_ed01-2014
BAREVNÁ OBRAZOVKA
16/9 (SE SYSTÉMEM WIP NAV)
Zobrazování údajů na
obrazovce
Na obrazovce se automaticky a přímo
zobrazují následující informace:
- čas,
- datum,
- nadmořská výška,
- vnější teplota (zobrazená hodnota bliká v případě nebezpečí tvorby
náledí),
- signalizace otevřených dveří,
- výstražná hlášení a upozornění na stav funkcí vozidla (zobrazují se do-
časně),
- funkce audiosystému,
- informace palubního počítače,
- informace navigačního systému.
Ovladače
Zvolení jedné z aplikací prostřednictvím
ovládacího panelu přístroje WIP Nav:
pro vstup do požadované nabíd- ky stiskněte tlačítko, které je pro
ni vyhrazeno "RADIO" , "MUSIC" ,
"NAV" , "TRAFFIC" , "SETUP"
nebo "PHONE" ,
proveďte volbu otáčením centrální- ho ovladače,
potvrďte volbu zatlačením na cent- rální ovladač,
nebo
stiskněte tlačítko "Zpět" pro opuš-
tění probíhající operace a návrat do
předcházejícího okna. Bližší informace o těchto aplika-
cích naleznete v rubrice "Audio a
telematika" nebo ve specifi ckém
návodu k obsluze, který jste obdr-
želi současně s doklady k vozidlu.
Page 43 of 232
1
!
KONTROLA FUNKCÍ
41
207cc_cs_Chap01_Controle de marche_ed01-2014
Nabídka "SETUP"
Pro vstup do nabídky "SETUP"
stiskněte tlačítko "SETUP" . Umož-
ňuje zvolit některou z následujících
funkcí:
- "Jazyky",
- "Datum a čas",
- "Zobrazování",
- "Parametry vozidla",
- "Jednotky",
- "Parametry systému".
Jazyky
Tato nabídka umožňuje zvolit jazyk, ve
kterém se budou informace zobrazo-
vat, English, Espanol, Français, italien,
néerlandais, polonais, portugaisItalia-
no, Nederlands, Polski, Portugues, Tür-
kçe * . Datum a čas
Tato nabídka umožňuje nastavit datum
a čas, stejně jako tvar zápisu data a
času (viz rubrika "Audio a telematika"
nebo specifi cký návod k obsluze, který
jste obdrželi současně s doklady k vo-
zidlu).
Zobrazování
Tato nabídka umožňuje seřídit jas ob-
razovky, kombinaci barev obrazovky a
barvu mapy (režim den/noc nebo auto-
matický).
Parametry vozidla
Tato nabídka umožňuje aktivovat a ne-
utralizovat některé prvky řízení a kom-
fortní výbavy:
- doprovodné osvětlení a doba jeho
trvání (viz rubrika "Viditelnost"),
- světlomety pro osvětlení zatáčky (viz rubrika "Viditelnost").
Jednotky
V této nabídce je možno zvolit měrné
jednotky teploty (°C nebo °F) a spotřeby
(km/l, l/100 nebo mpg).
Parametry systému
Tato nabídka umožňuje obnovit původ-
ní nastavení z výroby, zobrazit verzi
programu a aktivovat defi lování textu. Z bezpečnostních důvodů musí
být konfi gurace vícefunkční obra-
zovky prováděna řidičem povinně
ve stojícím vozidle.
* Podle země prodeje.
Page 44 of 232
1KONTROLA FUNKCÍ
42
207cc_cs_Chap01_Controle de marche_ed01-2014
PALUBNÍ POČÍTAČ
Stiskněte tlačítko umístěné na kon-ci ovladače stěračů pro postupné
zobrazení jednotlivých údajů palub-
ního počítače. Palubní počítač poskytuje následující
informace:
Tento systém poskytuje aktuální infor-
mace o jízdě (jízdní dosah, spotřeba...).
Vynulování
Monochromní obrazovka A Při následujícím stisknutí se vrátíte na zobrazení běžných údajů.
Zobrazované údaje - jízdní dosah,
- okamžitá spotřeba,
- ujetá vzdálenost,
- průměrná spotřeba,
- průměrná rychlost.
Stiskněte ovladač na více než dvě
sekundy pro vynulování hodnot uje-
té vzdálenosti, průměrné spotřeby
a průměrné rychlosti.
Page 45 of 232
1KONTROLA FUNKCÍ
43
207cc_cs_Chap01_Controle de marche_ed01-2014
- záložka s aktuálními in-formacemi:
● jízdní dosah,
● okamžitá spotřeba,
● zbývající vzdálenost,
Barevná obrazovka 16/9
Při následujícím stisknutí se vrátíte na běžné zobrazování. Monochromní obrazovka C
Stiskněte tlačítko umístěné na kon-ci ovladače stěračů pro postupné
zobrazení jednotlivých záložek pa-
lubního počítače:
Zobrazované údaje
Vynulování hodnot tras
- záložka trasy „1“ s těmi-
to údaji:
● ujetá vzdálenost,
● průměrná spotřeba,
● průměrná rychlost, pro první sledovanou
trasu. - záložka trasy
„2“ s těmito
údaji:
● ujetá vzdálenost,
● průměrná spotřeba,
● průměrná rychlost, pro druhou
sledovanou trasu.
Po zvolení požadované trasy stiskněte
ovladač na více než dvě sekundy.
Trasy „1“ a „2“ jsou na sobě nezávislé
a jejich používání je shodné.
Trasu „1“ můžete například využít pro
denní výpočty a trasu „2“ pro měsíční
výpočty.
PALUBNÍ POČÍTAČ
Tento systém poskytuje aktuální infor-
mace o jízdě (jízdní dosah, spotřeba...).
Page 46 of 232
1
!
i
i
KONTROLA FUNKCÍ
44
207cc_cs_Chap01_Controle de marche_ed01-2014
Zbývající vzdálenost
(km nebo míle)
Je to vzdálenost, kterou zbývá
ujet do cílového místa. Je po-
čítána buď aktuálně navigačním sys-
témem, pokud je aktivované navádění,
nebo počítačem na základě údaje za-
daného uživatelem.
Pokud není na začátku trasy udána
vzdálenost do cílového místa, zobrazí
se namísto číslic pomlčky.
Průměrná rychlost
(km/h nebo mph)
Průměrná rychlost vypočítaná
od posledního vynulování pa-
lubního počítače (zapnuté za-
palování).
Jízdní dosah
(km nebo míle)
Udává počet kilometrů, kte-
ré je ještě možno ujet s pa-
livem zbývajícím v nádrži, v závislosti
na průměrné spotřebě na posledních
ujetých kilometrech. Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průměrné množství
paliva spotřebovaného za ně-
kolik posledních sekund.
Průměrná spotřeba
(l/100 km nebo km/l nebo
mpg)
Jedná se o průměrné množ-
ství paliva spotřebovaného
od posledního vynulování
palubního počítače.
Ujetá vzdálenost
(km ou miles)
Udává vzdálenost ujetou od
posledního vynulování pa-
lubního počítače.
Vysvětlení některých výrazů…
Jakmile je jízdní dosah menší než
30 km, zobrazí se pomlčky. Po dolití
nejméně 5 litrů paliva je jízdní dosah
přepočítán a jeho hodnota se zobrazí,
pokud je větší než 100 km. Jestliže za jízdy namísto číslic tr-
vale svítí pomlčky, obraťte se na
servis sítě PEUGEOT nebo na jiný
odborný servis. Údaj se zobrazuje až od rychlosti
30 km/h.
Hodnota se může i zvýšit v důsled-
ku změny stylu řízení nebo profi lu
vozovky, při kterých dojde k velké-
mu snížení změně okamžité spo-
třeby.
Page 47 of 232
2POHODLÍ
45
207cc_cs_Chap02_Confort_ed01-2014
VĚTRÁNÍ Úprava vzduchu
Vháněný vzduchu je rozváděn podle
nastavení ovladačů řidičem:
- přímý přívod do kabiny (vstup vněj-šího vzduchu),
- průchod okruhem ohřevu (topení),
- průchod okruhem chlazení (klimati- zace). Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů.
Ovladač rozdělení proudu vzduchu
umožňuje přivádět vzduch do kabiny
kombinací různých větracích otvorů.
Ovladač rychlosti ventilátoru umožňu-
je zvyšovat a snižovat rychlost otáčení
ventilátoru. Přívod vzduchu
Vzduch cirkulující v kabině je fi ltrován
a přichází buď zvenku přes mřížku na
spodní hraně čelního skla, nebo zevnitř
při obíhání vnitřního vzduchu.

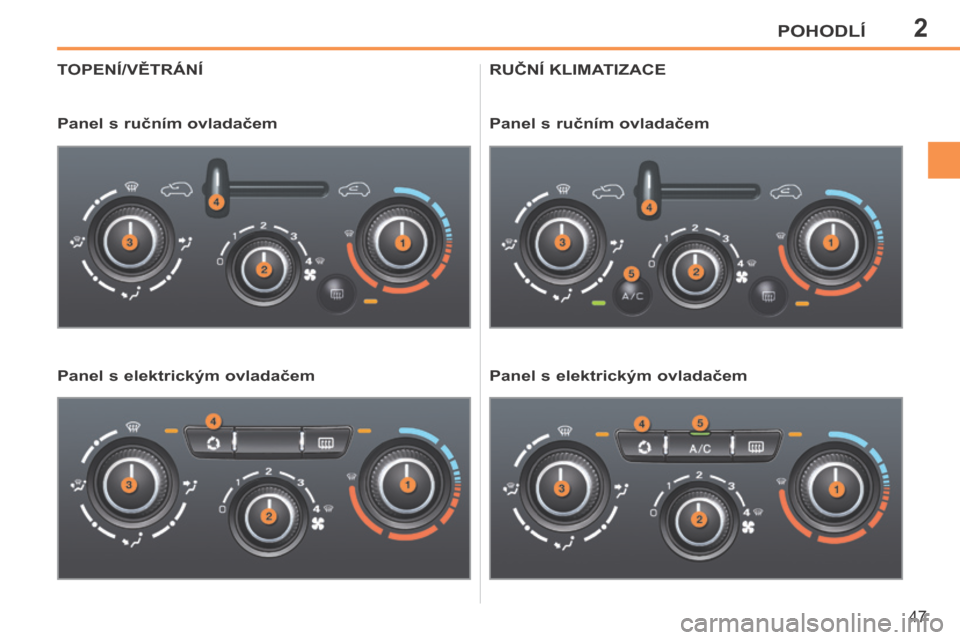

Ovládací panel
Ovladače tohoto systému jsou sdruženy
na panelu
A středové konzoly. V závis-
losti na modelu jsou přítomny tyto funkce:
- požadovaná úroveň tepelného po- hodlí,
- rychlost ventilátoru,
- rozdělení proudu vzduchu,
- odmrazování a odmlžování,
- ruční nebo automatické ovladače klimatizace (chlazení vzduchu).

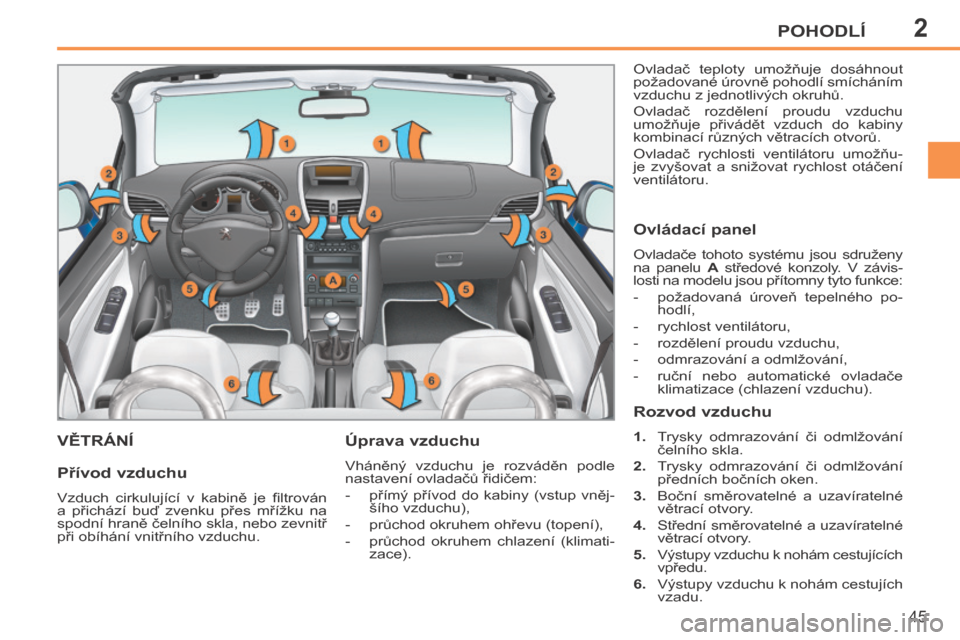

Rozvod vzduchu
1. Trysky odmrazování či odmlžování čelního skla.
2. Trysky odmrazování či odmlžování předních bočních oken.
3. Boční směrovatelné a uzavíratelné větrací otvory.
4. Střední směrovatelné a uzavíratelné větrací otvory.
5. Výstupy vzduchu k nohám cestujících vpředu.
6. Výstupy vzduchu k nohám cestujích vzadu.
Page 48 of 232
2
i
POHODLÍ
46
207cc_cs_Chap02_Confort_ed01-2014

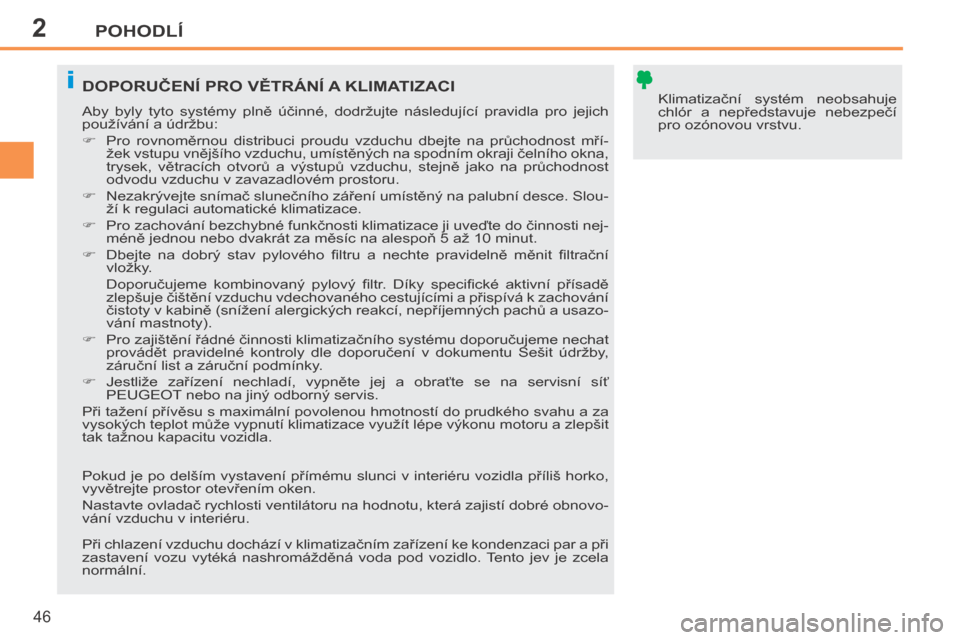

Klimatizační systém neobsahuje
chlór a nepředstavuje nebezpečí
pro ozónovou vrstvu. DOPORUČENÍ PRO VĚTRÁNÍ A KLIMATIZACI
Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro jejich
používání a údržbu:
Pro rovnoměrnou distribuci proudu vzduchu dbejte na průchodnost mří-žek vstupu vnějšího vzduchu, umístěných na spodním okraji čelního okna,
trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchodnost
odvodu vzduchu v zavazadlovém prostoru.
Nezakrývejte snímač slunečního záření umístěný na palubní desce. Slou- ží k regulaci automatické klimatizace.
Pro zachování bezchybné funkčnosti klimatizace ji uveďte do činnosti nej- méně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.
Dbejte na dobrý stav pylového fi ltru a nechte pravidelně měnit fi ltrační vložky.
Doporučujeme kombinovaný pylový fi ltr. Díky specifi cké aktivní přísadě zlepšuje čištění vzduchu vdechovaného cestujícími a přispívá k zachování
čistoty v kabině (snížení alergických reakcí, nepříjemných pachů a usazo-
vání mastnoty).
Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat provádět pravidelné kontroly dle doporučení v dokumentu Sešit údržby,
záruční list a záruční podmínky.
Jestliže zařízení nechladí, vypněte jej a obraťte se na servisní síť PEUGEOT nebo na jiný odborný servis.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu a za
vysokých teplot může vypnutí klimatizace využít lépe výkonu motoru a zlepšit
tak tažnou kapacitu vozidla.
Pokud je po delším vystavení přímému slunci v interiéru vozidla příliš horko,
vyvětrejte prostor otevřením oken.
Nastavte ovladač rychlosti ventilátoru na hodnotu, která zajistí dobré obnovo-
vání vzduchu v interiéru.
Při chlazení vzduchu dochází v klimatizačním zařízení ke kondenzaci par a při
zastavení vozu vytéká nashromážděná voda pod vozidlo. Tento jev je zcela
normální.
Page 49 of 232
2POHODLÍ
47
207cc_cs_Chap02_Confort_ed01-2014
TOPENÍ/VĚTRÁNÍ
Panel s ručním ovladačem
Panel s elektrickým ovladačem
RUČNÍ KLIMATIZACE
Panel s ručním ovladačem
Panel s elektrickým ovladačem

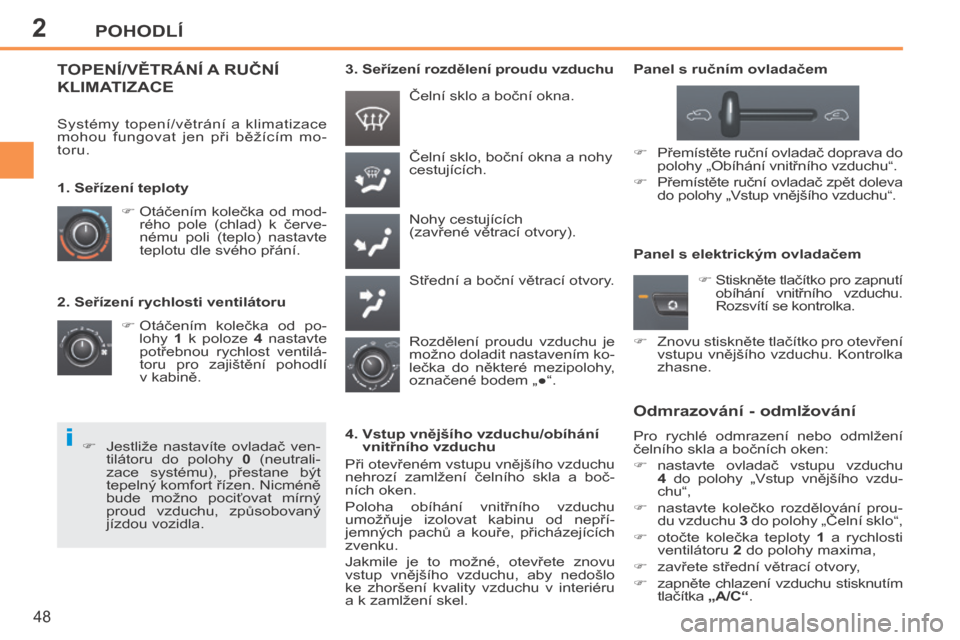

Page 50 of 232
2
i
POHODLÍ
48
207cc_cs_Chap02_Confort_ed01-2014
2. Seřízení rychlosti ventilátoru Otáčením kolečka od po-lohy 1 k poloze 4 nastavte
potřebnou rychlost ventilá-
toru pro zajištění pohodlí
v kabině. Čelní sklo, boční okna a nohy
cestujících.
Nohy cestujících
(zavřené větrací otvory).
Střední a boční větrací otvory.
Otáčením kolečka od mod-
rého pole (chlad) k červe-
nému poli (teplo) nastavte
teplotu dle svého přání. Čelní sklo a boční okna.
1. Seřízení teploty
Rozdělení proudu vzduchu je
možno doladit nastavením ko-
lečka do některé mezipolohy,
označené bodem „●“.
Systémy topení/větrání a klimatizace
mohou fungovat jen při běžícím mo-
toru.
TOPENÍ/VĚTRÁNÍ A RUČNÍ
KLIMATIZACE
Panel s ručním ovladačem
4. Vstup vnějšího vzduchu/obíhání vnitřního vzduchu
Při otevřeném vstupu vnějšího vzduchu
nehrozí zamlžení čelního skla a boč-
ních oken.
Poloha obíhání vnitřního vzduchu
umož ňuje izolovat kabinu od nepří-
jemných pachů a kouře, přicházejících
zvenku.
Jakmile je to možné, otevřete znovu
vstup vnějšího vzduchu, aby nedošlo
ke zhoršení kvality vzduchu v interiéru
a k zamlžení skel. Panel s elektrickým ovladačem
Odmrazování - odmlžování
Pro rychlé odmrazení nebo odmlžení
čelního skla a bočních oken:
nastavte ovladač vstupu vzduchu
4 do polohy „Vstup vnějšího vzdu-
chu“,
nastavte kolečko rozdělování prou- du vzduchu 3 do polohy „Čelní sklo“,
otočte kolečka teploty 1 a rychlosti
ventilátoru 2 do polohy maxima,
zavřete střední větrací otvory,
zapněte chlazení vzduchu stisknutím tlačítka „A/C“ .
Jestliže nastavíte ovladač ven-
tilátoru do polohy 0 (neutrali-
zace systému), přestane být
tepelný komfort řízen. Nicméně
bude možno pociťovat mírný
proud vzduchu, způsobovaný
jízdou vozidla. 3. Seřízení rozdělení proudu vzduchu
Přemístěte ruční ovladač doprava do polohy „Obíhání vnitřního vzduchu“.
Přemístěte ruční ovladač zpět doleva do polohy „Vstup vnějšího vzduchu“.
Stiskněte tlačítko pro zapnutí obíhání vnitřního vzduchu.
Rozsvítí se kontrolka.
Znovu stiskněte tlačítko pro otevření vstupu vnějšího vzduchu. Kontrolka
zhasne.
