Page 171 of 336
169
7
Praktične informacije
Zamena trećeg stop svetla
)
Otpustite fiksacione klinove sa svake
strane svetla, ali ih nemojte do kraja izvući.
)
Gurnite štrafove kako biste odvojili svetlo.
)
Otkačite konektor.
)
Sa spoljašnje strane izvadite svetlo.
)
Okrenite za četvrtinu kruga nosač koji
odgovara neispravnoj sijalici i izvucite ga.
)
Skinite sijalicu i zamenite je.
Za vraćanje sijalice ne mesto, izvršite iste
operacije obrnutim redosledom.
Zamena sijalica registarske
tablice
Da biste lakše izvršili demontažu, ovaj postupak
obavite sa poluotvorenim poklopcem prtljažnika.
)
Uvucite tanak odvrtač u jedno od spoljnjih
udubljenja na providnom delu.
)
Gurnite ga ka spolja.
)
Skinite providni deo.
)
Zamenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite providni
deo da biste ga pričvrstili. Pristup se vrši preko rupe na braniku.
)
Okrenite nosač sijalice za četvrtinu kruga i
izvucite ga.
)
Prekinite konektor sijalice.
)
Izvadite sijalicu i zamenite je.
Za ponovno postavljanje, izvršite ove korake
obrnutim redosledom.
Za zamenu ovih sijalica, možete da se obratite
mreži PEUGEOT ili stručnom servisu.
Zamena svetala za maglu
Page 172 of 336
170
Praktične informacije

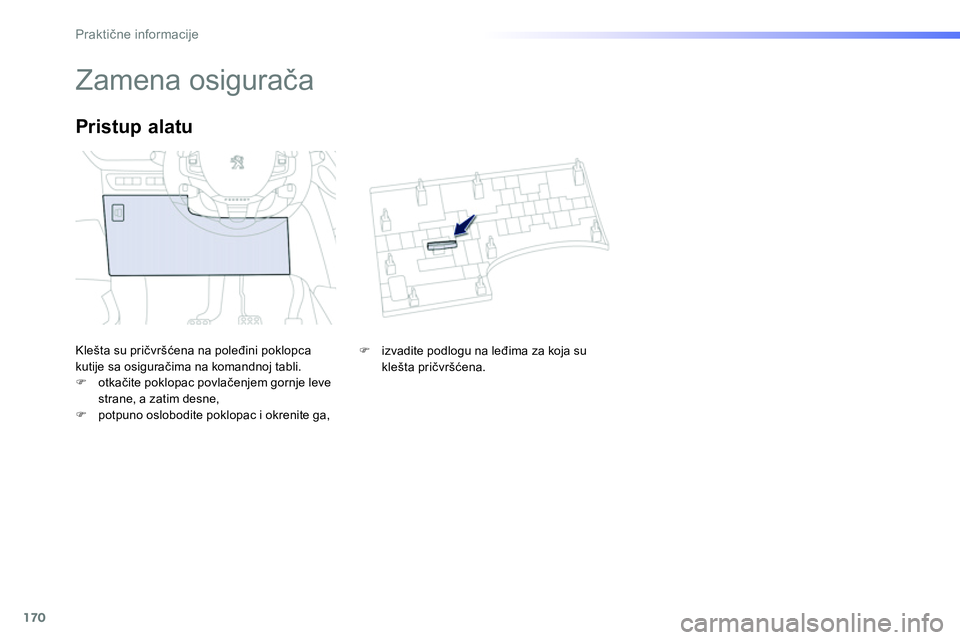

Zamena osigurača
Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.
)
otkačite poklopac povlačenjem gornje leve
strane, a zatim desne,
)
potpuno oslobodite poklopac i okrenite ga,
Pristup alatu
)
izvadite podlogu na leđima za koja su
klešta pričvršćena.
Page 173 of 336
171
7
Praktične informacije
Za inter venciju na osiguraču, obavezno je :
)
da koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
)
da uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje) ; različita
jačina može da prouzrokuje neispravnosti
(izazove požar).
Ako se kvar javlja ponovo nakon zamene
osigurača, izvršite proveru električne opreme u
mreži PEUGEOT ili u stručnom servisu.
Zamena osigurača
Pre nego što zamenite osigurač, potrebno je :
)
da znate uzrok kvara i da ga popravite,
)
da ugasite sve potrošače struje,
)
da izvršite imobilizaciju vozila i da
prekinete kontakt,
)
da pronađete pokvareni osigurač pomoću
tabela s kvarovima i šema predstavljenih
na sledećim stranicama.
Ispravan
Neispravan
PEUGEOT ne priznaje troškove koji
su nastali prilikom ser visiranja vašeg
vozila ili zbog kvarova koji su nastali
usled instaliranja dodatne opreme,
koju nije preporučio PEUGEOT i koja
nije postavljena prema njegovim
uputstvima, a naročito kada ukupna
potrošnja svih priključenih dodatnih
uređaja premašuje 10 miliampera.
Instalacija pomoćnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na
vozilu, obratite se mreži PEUGEOT ili
stručnom servisu.
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na vašem vozilu. Obratite
se mreži PEUGEOT ili stručnom
servisu.
Klešta
Page 174 of 336
172
Praktične informacije
Osigurači na komandnoj
tabli vozila
Kutija sa osiguračima smeštena je u donjem
delu komandne table (leva strana).
Pristup osiguračima
)
Pogledajte poglavlje "Pristup alatu".
Osigurač br.
Jačina
Funkcije
F2
5 A
Spoljašnji retrovizori, farovi, utičnica za dijagnostiku.
F9
5 A
Alarm.
F10
5 A
Nezavisno telematsko kućište, računar za prikolicu.
F11
5 A
Unutrašnji elektrohromirani retrovizor, dodatno grejanje.
F13
5 A
Hi-Fi pojačalo, parking senzori.
F16
15 A
Utičnica 12 V napred.
F17
15 A
Radio, radio (post-prodajna oprema).
F18
20 A
Ekran na dodir.
Tabela za osigurače
Page 175 of 336
173
7
Praktične informacije
Osigurač br.
Jačina
Funkcije
F23
5 A
Svetlo u pretincu, ogledalce na štitniku za sunce, svetla za čitanje karte.
F26
15 A
Sirena.
F27
15 A
Pumpa za pranje stakla.
F28
5 A
Zaštita od krađe.
F29
15 A
Kompresor za klimu.
F30
15 A
Brisač zadnjeg stakla.
Page 176 of 336
174
Praktične informacije
Osigurač br.
Jačina
Funkcije
F01
40 A
Grejanje zadnjeg stakla.
F02
10 A
Spoljašnji retrovizori sa grejačima za odmrzavanje.
F03
30 A
Podizači prednjih stakala.
F04
-
Ne upotrebljava se.
F05
30 A
Podizači zadnjih stakala.
F06
10 A
Sklapanje spoljnih retrovizora.
F07
10 A
Sklapanje spoljnih retrovizora.
F08
-
Ne upotrebljava se.
F09
15 A
Grejanje prednjih sedišta.
F10
20 A
Pojačalo Hi-Fi.
F11
-
Ne upotrebljava se.
F12
-
Ne upotrebljava se.
Osigurači iza pretinca
Page 177 of 336
175
7
Praktične informacije
Osigurač br.
Jačina
Funkcije
F16
15 A
Svetla za maglu napred.
F18
10 A
Dugo svetlo, desno.
F19
10 A
Dugo svetlo, levo.
F25
30 A
Relej za pranje farova (dodatna oprema).
F29
40 A
Motor prednjih brisača.
F30
80 A
Svećice za predgrevanje (dizel).
Osigurači u odeljku motora
Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).
Pristup osiguračima
)
Skinite poklopac.
)
Zamenite osigurač (videti odgovarajuće
poglavlje).
)
Posle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
Tabela za osigurače
Page 178 of 336
176
Praktične informacije
Akumulator
Prisustvo ovog natpisa, označava
da se koristi olovni akumulator 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija mreže
PEUGEOT ili stručnog servisa .
Ako ne budete poštovali ova uputstva,
može doći do prevremenog pražnjenja
akumulatora.
Nakon ponovnog stavljanja
akumulatora, Stop & Start će biti
uključen tek nakon nekoliko sati, u
zavisnosti od klimatskih uslova i stanja
napunjenosti akumulatora (do približno
8 sati).
)
Podignite maksimalno nosač bravice D
da
biste otključali obujmicu E
.
Skidanje kleme (+)
Vraćanje kleme (+)
)
Na (+) stezaljku akumulatora postavite
otvorenu obujmicu kabla E
.
)
Pritisnite vertikalno na obujmicu E
da je
pravilno postavite naspram akumulatora.
)
Zatvorite obujmicu odvajajući jezičak, a
zatim obarajući nosač bravice D
.
Pažljivo pritiskajte nosač bravice,
jer ako je obujmica loše postavljena,
zaključavanje je onemogućeno ;
ponovite postupak.
Postupak za dopunu ispražnjenog akumulatora ili za pokretanje motora pomoću drugog akumulatora.
Akumulator je smešten ispod haube.
Da biste mu pristupili :
)
otvorite haubu pomoću unutrašnje ručice,
zatim spoljašnje,
)
pričvrstite ručicu podupirača haube,
)
skinite plastični poklopac da biste pristupili
elektrodi (+).
Pristup akumulatoru
Page 179 of 336
177
7
Praktične informacije
Startovanje pomoću drugog
akumulatora
Kada se akumulator vašeg vozila isprazni,
motor može da se pokrene pomoću drugog
akumulatora (nekog spoljašnjeg ili sa nekog
drugog vozila) i pomoćnih kablova.
)
Povežite cr veni kabl sa elektrodom (+)
neispravnog akumulatora A
, zatim sa
elektrodom (+) pomoćnog akumulatora B
.
)
Povežite kraj zelenog ili crnog kabla sa
elektrodom (-) pomoćnog akumulatora B
(ili
sa tačkom mase nekog drugog vozila).
)
Povežite drugi kraj zelenog ili crnog kabla
na mesto mase C
vozila u kvaru (ili na
nosač motora).
)
Startujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta. Ne startujte motor povezivanjem
punjača akumulatora.
Nemojte prekidati spoj elektrode (+) dok
motor radi.
Proverite prethodno da li pomoćni
akumulator ima napon od 12V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
)
Pokrenite motor na neispravnom vozilu i
ostavite vozilo da radi.
Ukoliko motor ne može odmah da startuje,
prekinite kontakt i sačekajte nekoliko
trenutaka pre nego što ponovo pokušate.
)
Sačekajte da vozilo počne da radi na
malom broju obrtaja i otkačite pomoćne
kablove obrnutim redosledom.
Page 180 of 336
178
Praktične informacije
Savetujemo Vam, da prilikom
nekorišćenja vozila duže od mesec
dana, skinete akumulator.
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo. Oni se
moraju uklanjati u skladu sa zakonskim
odredbama i ne smeju se ni u kom
slučaju bacati sa kućnim smećem.
Istrošene akumulatore i baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Pre nego što delujete na akumulator,
zaštitite oči i lice.
Svaka operacija na akumulatoru mora
da se izvrši u provetrenoj sredini, daleko
od plamena ili izvora varnica da biste
izbegli rizik od eksplozije i požara.
Ne pokušavajte da ponovo punite
smrznut akumulator ; najpre ga treba
odmrznuti da bi se izbegao rizik od
eksplozije. Ako se akumulator zamrzne,
kontrolišite akumulator u servisnoj mreži
PEUGEOT ili u stručnom ser visu koji će
proveriti da li su unutrašnje komponente
neoštećene i da skladište nije naprslo,
što bi moglo da dovede do istakanja
toksične i korozivne kiseline.
Nemojte da zamenite polaritete i
koristite samo punjač od 12V.
Ne odvajajte stezaljke kada motor radi.
Nemojte ponovo puniti akumulatore
ako prethodno niste skinuli stezaljke
(kleme).
Operite ruke na kraju zahvata.
Nemojte gurati vozilo da biste startovali
motor, ako posedujete pilotirani ili
automatski menjač.
Pre skidanja akumulatora
Pre svakog skidanja akumulatora morate
sačekati bar dva minuta nakon prekida
kontakta.
Zatvorite prozore i vrata pre nego što isključite
akumulator.
Nakon ponovnog spajanja
Nakon svakog ponovnog spajanja akumulatora,
uspostavite kontakt i sačekajte minut pre
startovanja motora, da biste omogućili
inicijalizaciju elektronskih sistema. U svakom
slučaju, ako i nakon ove manipulacije postoje
blage smetnje u radu elektronskih sistema,
obratite se mreži PEUGEOT ili stručnom
servisu.
Uz konsultaciju odgovarajućeg odeljka, možete
sami izvršiti reinicijalizaciju :
- ključa i daljinskog upravljača,
- integrisanog GPS navigacionog sistema.
Kod ponovnog punjenja akumulatora za
Stop & Start nije potrebno isključivanje.
Punjenje akumulatora sa
punjačem
)
Odspojite akumulator vozila.
)
Pridržavajte se uputstava o korišćenju
proizvođača punjača.
)
Povežite akumulator počevši od
elektrode (-).
)
Proverite čistoću elektroda i stezaljki.
Ako su prekrivene sulfatom (beličaste ili
zelenkaste naslage), skinite ih i očistite.
