Page 211 of 316

INFORMACIÓN PRÁCTICA
185

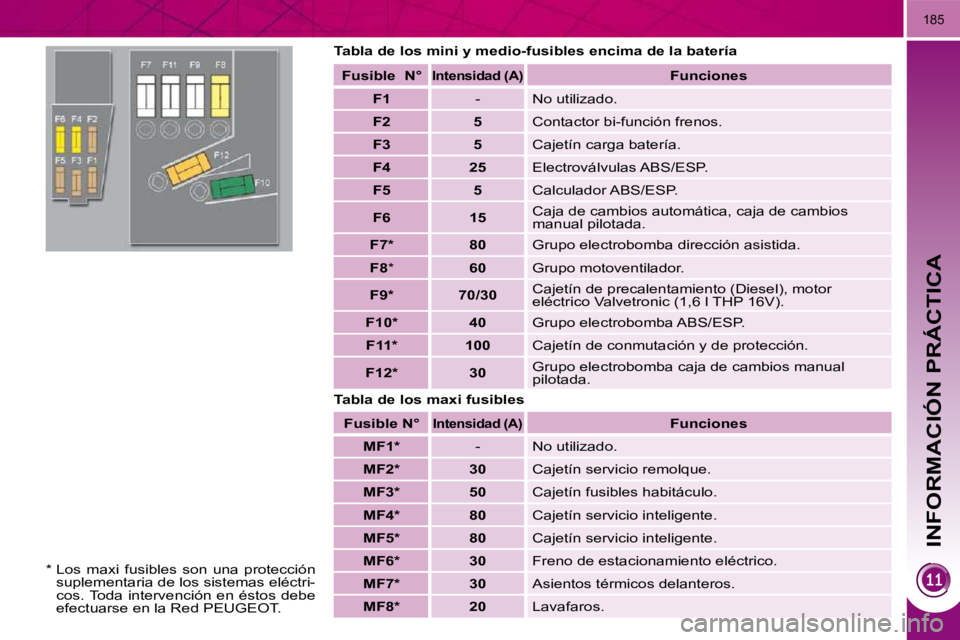

Tabla de los mini y medio-fusibles encima de la batería
Tabla de los maxi fusibles Fusible N°
Intensidad (A) Funciones
F1 - No utilizado.
F2 5 Contactor bi-función frenos.
F3 5 Cajetín carga batería.
F4 25 Electroválvulas ABS/ESP.
F5 5 Calculador ABS/ESP.
F6 15 Caja de cambios automática, caja de cambios
manual pilotada.
F7 * 80 Grupo electrobomba dirección asistida.
F8 * 60 Grupo motoventilador.
F9 * 70/30 Cajetín de precalentamiento (Diesel), motor
eléctrico Valvetronic (1,6 l THP 16V).
F10 * 40 Grupo electrobomba ABS/ESP.
F11 * 100 Cajetín de conmutación y de protección.
F12 * 30 Grupo electrobomba caja de cambios manual
pilotada.
Fusible N°
Intensidad (A) Funciones
MF1 * - No utilizado.
MF2 * 30 Cajetín servicio remolque.
MF3 * 50 Cajetín fusibles habitáculo.
MF4 * 80 Cajetín servicio inteligente.
MF5 * 80 Cajetín servicio inteligente.
MF6 * 30 Freno de estacionamiento eléctrico.
MF7 * 30 Asientos térmicos delanteros.
MF8 * 20 Lavafaros.
* Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención en éstos debe
efectuarse en la Red PEUGEOT.
Page 212 of 316

INFORMACIÓN PRÁCTICA
186
BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra batería
Conecte el cable rojo al borne (+) de
la batería averíada A , y después al
borne (+) de la batería de repues-
to B .
Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .
Conecte el otro extremo del cable
verde o negro en el punto de masa
C de su vehículo (soporte motor).
Accione el motor de arranque, y
deje girar el motor.
Espere que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor.
Para acceder a ella:
abra el capó con la manivela inte-
rior, y después exterior,
fi j e e l s o p o r t e d e c a p ó ,
retire la tapa de plástico para acce-
der a los dos bornes,
suelte el cajetín de fusibles para re-
tirar la batería, si es necesario.
