PEUGEOT 3008 2010 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 3008, Model: PEUGEOT 3008 2010Pages: 273, PDF Size: 21.13 MB
Page 161 of 273
INFORMATIONS PRATIQUES
Fixation de la roue de
secours de type «galette»
Si votre véhicule est équipé
de roues aluminium, il est normal
de constater, lors du serrage des vis
au remontage, que les rondelles ne
viennent pas en contact avec la roue
de secours de type «galette». Le
maintien de la roue se fait par l’appui
conique de chaque vis.
Montage de la roue
Liste des opérations
Mettez en place la roue sur le moyeu
à l’aide du guide de centrage 4 .
Vissez les vis à la main jusqu’en bu-
tée.
Effectuez un pré-serrage de la vis
antivol avec la clé démonte-roue 1
équipée de la douille antivol 5 .
Effectuez un pré-serrage des autres
vis uniquement avec la clé démon-
te-roue 1 .
Redescendez le véhicule à fond.
Repliez le cric 2 et dégagez-le.
Bloquez la vis antivol avec la clé dé-
monte-roue 1 équipée de la douille
antivol 5 .
Bloquez les autres vis uniquement
avec la clé démonte-roue 1 .
Remontez les cabochons chromés
sur chacune des vis (selon équipe-
ment).
Rangez l’outillage dans le boîtier
support.
Après un changement de roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au préa-
lable le cache central.
En utilisant la roue de secours de
type «galette», ne dépassez pas la
vitesse de 80 km/h.
Faites rapidement contrôler le serra-
ge des vis et la pression de la roue de
secours par le réseau PEUGEOT.
Faites réparer la roue crevée et re-
placez-la aussitôt sur le véhicule.
Page 162 of 273
INFORMATIONS PRATIQUES
174
Risque d’électrocution
Le remplacement d’une lam-
pe au xénon (D1S-35W) doit
être effectué par le réseau
PEUGEOT.
CHANGEMENT D’UNE LAMPE
Mode opératoire de remplacement
d’une lampe défectueuse par une lam-
pe neuve sans aucun outillage.

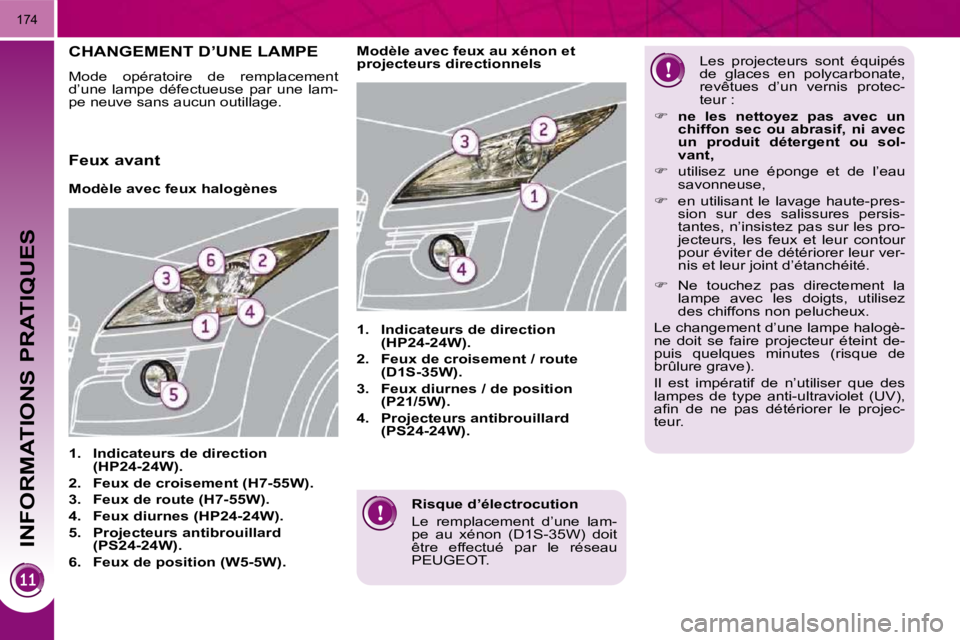

Modèle avec feux halogènes
1. Indicateurs de direction
(HP24-24W).
2. Feux de croisement (H7-55W).
3. Feux de route (H7-55W).
4. Feux diurnes (HP24-24W).
5. Projecteurs antibrouillard
(PS24-24W).
6. Feux de position (W5-5W).
1. Indicateurs de direction
(HP24-24W).
2. Feux de croisement / route
(D1S-35W).
3. Feux diurnes / de position
(P21/5W).
4. Projecteurs antibrouillard
(PS24-24W).
Modèle avec feux au xéno
n et
projecteurs directionnels Les projecteurs sont équipés
de glaces en polycarbonate,
revêtues d’un vernis protec-
teur :
ne les nettoyez pas avec un
chiffon sec ou abrasif, ni avec
un produit détergent ou sol-
vant,
utilisez une éponge et de l’eau
savonneuse,
en utilisant le lavage haute-pres-
sion sur des salissures persis-
tantes, n’insistez pas sur les pro-
jecteurs, les feux et leur contour
pour éviter de détériorer leur ver-
nis et leur joint d’étanchéité.
Feux avant
Ne touchez pas directement la
lampe avec les doigts, utilisez
des chiffons non pelucheux.
Le changement d’une lampe halogè-
ne doit se faire projecteur éteint de-
puis quelques minutes (risque de
brûlure grave).
Il est impératif de n’utiliser que des
lampes de type anti-ultraviolet (UV),
a fi n d e n e p a s d é t é r i o r e r l e p r o j e c -
teur.
Page 163 of 273
INFORMATIONS PRATIQUES
Changement des feux de route et de
position
Changement des feux de croisement
Retirez le couvercle plastique de
protection en tirant sur la languette.
Débranchez le connecteur de la
lampe.
Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Retirez le couvercle plastique de
protection en tirant sur la languette.
Débranchez le connecteur de la
lampe.
Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Changement des indicateurs de
direction
Consultez le réseau PEUGEOT.
Page 164 of 273
INFORMATIONS PRATIQUES
176
Changement des feux de position
(modèle au xénon)
Retirez le couvercle plastique de
protection en tirant sur la languette.
Débranchez le connecteur de la
lampe.
Retirez la lampe en tirant et rempla-
cez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse. Changement des projecteurs
antibrouillard
Pour le remplacement de
ces lampes, vous pouvez
aussi consulter le réseau
PEUGEOT. Consultez le réseau PEUGEOT.
Insérez un tournevis vers le milieu
du répétiteur entre lui et la base du
rétroviseur.
Basculez le tournevis pour extraire
le répétiteur et retirez-le.
Débranchez le connecteur du répé-
titeur.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Pour vous le procurer, contactez le ré-
seau PEUGEOT.
Changement des répétiteurs
latéraux de clignotant intégré
Changement des feux
diurnes
Consultez le réseau PEUGEOT. Changement des feux de
croisement et de route
(modèle au xénon)
Le remplacement d’une lampe au
xénon D1S doit être effectué par le
réseau PEUGEOT car il y a un risque
d’électrocution.
Il est recommandé de changer les
lampes D1S simultanément suite à
la défaillance de l’une d’entre elles.
Page 165 of 273
INFORMATIONS PRATIQUES
177
Feux arrière
1. Feux de stop / de position
(P21-5W).
2. Feux de recul (P21W).
3. Indicateurs de direction
(PY21W-21W).
4. Feux de position (P5-5W).
5. Feux antibrouillard (P21W). Changement des feux stop/position,
recul et indicateurs
Appuyez sur les six languettes et re-
tirez le porte-lampes.
Retirez le cache plastique.
R e t i r e z l e s d e u x é c r o u s d e fi x a t i o n
du feu.
Sortez avec précaution le feu par
l’extérieur.
Débranchez le connecteur du feu.
Tournez d’un quart de tour la lampe
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Page 166 of 273
INFORMATIONS PRATIQUES
178
Changement du troisième feu de
stop Changement des feux de plaque
minéralogique (W5-5W)
I n s é r e z u n t o u r n e v i s fi n d a n s u n d e s
trous extérieurs du transparent.
Poussez-le vers l’extérieur pour le
décliper.
Retirez le transparent.
Tirez la lampe et remplacez-la.
Changement des feux de position
(coffre)
Changement des feux antibrouill
ard
Ouvrir le coffre.
Retirez la trappe plastique à l’aide
d’un tournevis.
R e t i r e z l ’ é c r o u d e fi x a t i o n d u f e u .
Tournez d’un quart de tour la lampe
et remplacez-la.
Pour le remontage, effectuez ces opé-
rations dans le sens inverse.
Passez la main sous le pare-choc.
Tournez d’un quart de tour la lampe
et remplacez-la.
Ouvrez le coffre et retirez le joint su-
périeur.
Dévissez les deux écrous.
A p p u y e z s u r l e s t i g e s fi l e t é e s t o u t
en maintenant le feu par l’extérieur.
Débranchez le connecteur et retirez
le tuyau de lave-vitre.
Appuyez sur les paires de clips A
puis B puis C , pour dégager et ac-
céder au porte-lampes.
Page 167 of 273
INFORMATIONS PRATIQUES
180
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la
partie inférieure de la planche de bord
(côté gauche). Tableaux des fusibles
Fusible
N°
Intensité
(A)
Fonctions
F1 15 Essuie-vitre arrière.
F2 - Non utilisé.
F3 5 Calculateur airbags.
F4 10 Rétroviseur intérieur électrochrome, air
conditionné, boîtier de commutation et de
protection, multimédia arrière.
F5 30 Lève-vitres séquentiels avant.
F6 30 Lève-vitres séquentiels arrière.
F7 5 Plafonniers avant et arrière, lecteurs de carte,
liseuses arrière, éclairage pare-soleil, éclairage
boîte à gants, éclairage accoudoir central,
commande relais 12 V coffre.
Page 168 of 273
INFORMATIONS PRATIQUES
181
Accès aux fusibles
voir le paragraphe «Accès aux
outillages».
Fusible
N°
Intensité
(A)
Fonctions
F8 20 Autoradio, radiotéléphone, changeur CD, écran
m u l t i f o n c t i o n , d é t e c t i o n s o u s - g o n fl a g e , s i r è n e
alarme, calculateur alarme, boîtier télématique,
module de service (avec WIP Com 3D).
F9 30 Prise 12 V avant, allume-cigares, prise 12 V
arrière.
F10 15 Commandes sous-volant.
F11 15 Contacteur antivol courant faible.
F12 15 Présence remorque, capteur de pluie / luminosité,
alimentation fusibles F32, F34, F35.
F13 5 Boîtier servitude moteur, calculateur airbags.
F14 15 C o m b i n é , a f fi c h e u r d u c o m b i n é , a l i m e n t a t i o n
fusible F33.
F15 30 Verrouillage et super-verrouillage.
F17 40 Dégivrage lunette arrière, alimentation fusible F30.
SH - Shunt PARC.
Page 169 of 273
INFORMATIONS PRATIQUES
182
Fusible
N°
Intensité
(A)
Fonctions
F29 30 Prise 12 V coffre.
F30 5 Rétroviseurs extérieurs chauffants.
F31 15 Prise frigo.
F32 5 Levier de vitesses boîte manuelle pilotée.
F33 10 A f fi c h a g e t ê t e h a u t e , k i t m a i n s - l i b r e s , a i r
conditionné.
F34 5 A f fi c h e u r t é m o i n s d e c e i n t u r e .
F35 10 A i d e a u s t a t i o n n e m e n t , a u t o r i s a t i o n a m p l i fi c a t e u r
Hi-Fi.
F36 10 Calculateur boîtier servitude remorque, platine de
porte conducteur.
F37 20 A m p l i fi c a t e u r H i - F i .
F38 30 Siège électrique conducteur.
F39 20 Rideau d’occultation du toit vitré panoramique.
F40 - Non utilisé.
Page 170 of 273
INFORMATIONS PRATIQUES
183
Fusibles dans le compartiment
moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batte-
rie (côté gauche).
Accès aux fusibles
Déclipez le couvercle.
Remplacez le fusible (voir paragra-
phe correspondant).
Après intervention, refermez très
soigneusement le couvercle pour
garantir l’étanchéité de la boîte à fu-
sibles. Tableau des fusibles
Fusible
N°
Intensité
(A)
Fonctions
F1 20 Alimentation calculateur moteur, électrovannes
pompe à injection et EGR (2 l HDI 16V), injecteurs
(2 l HDI 16V).
F2 15 Avertisseur sonore.
F3 10 Lave-vitre avant / arrière.
F4 10 Feux diurnes.
F5 15 Électrovannes purge canister, décharge turbine
et régulation pression Turbo (1,6 l THP 16V),
réchauffeur vapeur huile (1,6 l THP 16V),
réchauffeur gazole (1,6 l HDI 16V).
F6 10 Prise diagnostic, projecteurs directionnels, pompe
fi l t r e à p a r t i c u l e s ( D i e s e l ) , « D i s t a n c e a l e r t | D i s t a n c e
alert», détecteur niveau eau moteur, commande
réglages rétroviseurs.
F7 10 Calculateur direction assistée, boîte de vitesses
automatique, moteur hauteur des projecteurs
directionnels.
F8 20 Commande du démarreur.
F9 10 Contacteurs pédales d’embrayage et de freinage.
F10 30 Actionneurs calculateur moteur (essence : bobines
d’allumage, électrovannes, sondes à oxygène,
injecteurs, réchauffeurs, pompe à carburant,
thermostat piloté) (Diesel : électrovannes,
réchauffeurs).
F11 40 Pulseur air conditionné.
