Page 171 of 273

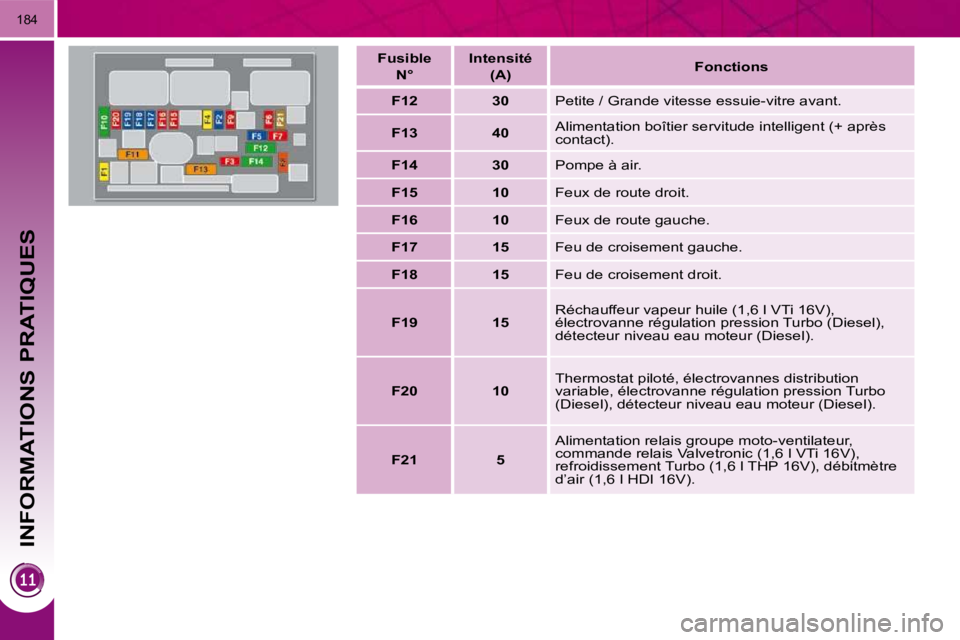

INFORMATIONS PRATIQUES
184
Fusible
N°
Intensité
(A)
Fonctions
F12 30 Petite / Grande vitesse essuie-vitre avant.
F13 40 Alimentation boîtier servitude intelligent (+ après
contact).
F14 30 Pompe à air.
F15 10 Feux de route droit.
F16 10 Feux de route gauche.
F17 15 Feu de croisement gauche.
F18 15 Feu de croisement droit.
F19 15 Réchauffeur vapeur huile (1,6 l VTi 16V),
électrovanne régulation pression Turbo (Diesel),
détecteur niveau eau moteur (Diesel).
F20 10 Thermostat piloté, électrovannes distribution
variable, électrovanne régulation pression Turbo
(Diesel), détecteur niveau eau moteur (Diesel).
F21 5 Alimentation relais groupe moto-ventilateur,
commande relais Valvetronic (1,6 l VTi 16V),
refroidissement Turbo (1,6 l THP 16V), débitmètre
d’air (1,6 l HDI 16V).
Page 172 of 273
INFORMATIONS PRATIQUES
185

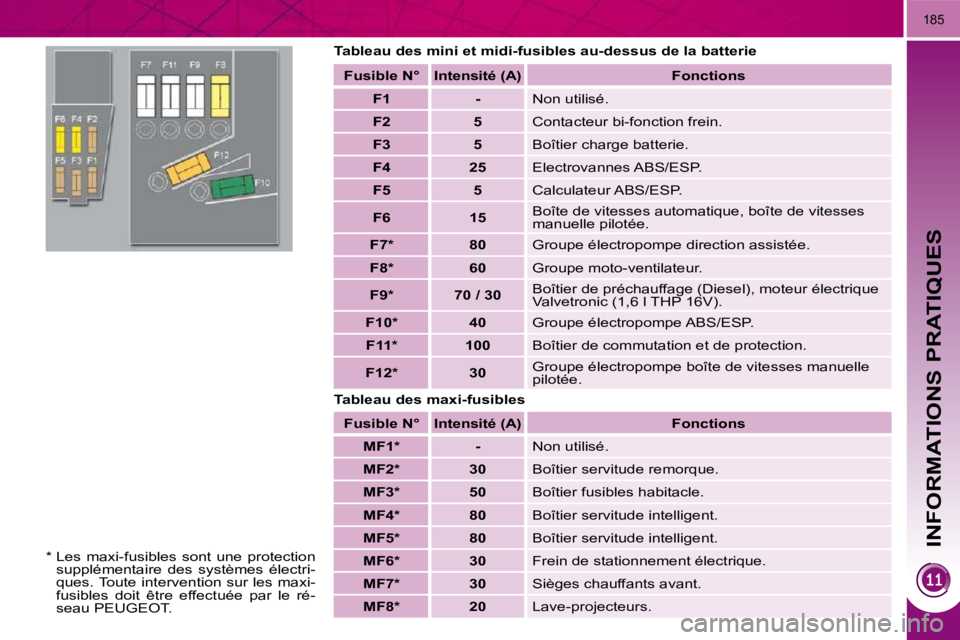

Tableau des mini et midi-fusibles au-dessus de la batterie
Tableau des maxi-fusibles
Fusible N° Intensité (A) Fonctions
F1 - Non utilisé.
F2 5 Contacteur bi-fonction frein.
F3 5 Boîtier charge batterie.
F4 25 Electrovannes ABS/ESP.
F5 5 Calculateur ABS/ESP.
F6 15 Boîte de vitesses automatique, boîte de vitesses
manuelle pilotée.
F7 * 80 Groupe électropompe direction assistée.
F8 * 60 Groupe moto-ventilateur.
F9 * 70 / 30 Boîtier de préchauffage (Diesel), moteur électrique
Valvetronic (1,6 l THP 16V).
F10 * 40 Groupe électropompe ABS/ESP.
F11 * 100 Boîtier de commutation et de protection.
F12 * 30 Groupe électropompe boîte de vitesses manuelle
pilotée.
Fusible N° Intensité (A) Fonctions
MF1 * - Non utilisé.
MF2 * 30 Boîtier servitude remorque.
MF3 * 50 Boîtier fusibles habitacle.
MF4 * 80 Boîtier servitude intelligent.
MF5 * 80 Boîtier servitude intelligent.
MF6 * 30 Frein de stationnement électrique.
MF7 * 30 Sièges chauffants avant.
MF8 * 20 Lave-projecteurs.
* Les maxi-fusibles sont une protection
supplémentaire des systèmes électri-
ques. Toute intervention sur les maxi-
fusibles doit être effectuée par le ré-
seau PEUGEOT.
Page 173 of 273
INFORMATIONS PRATIQUES
186

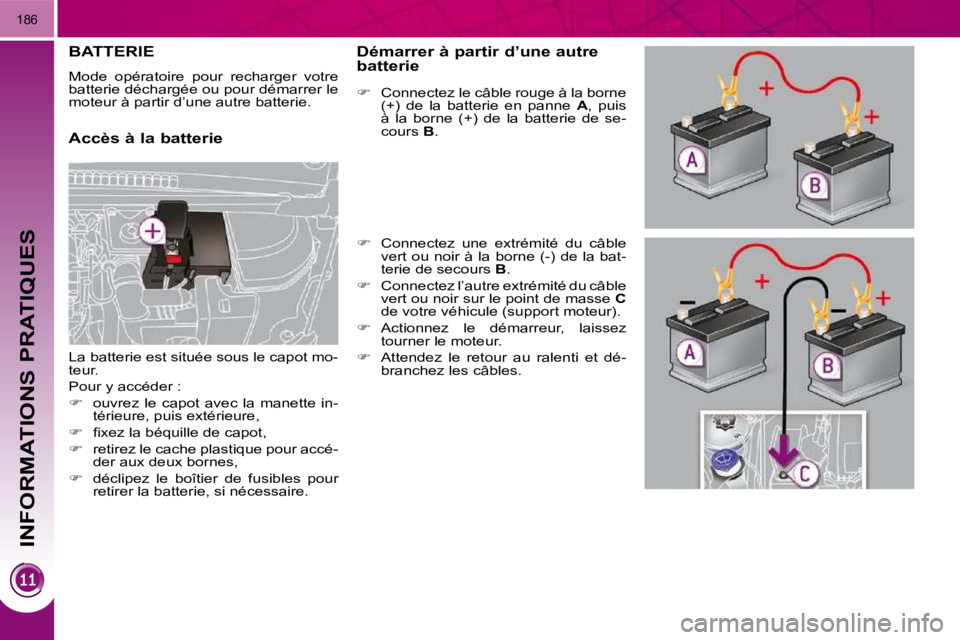

BATTERIE
Mode opératoire pour recharger votre
batterie déchargée ou pour démarrer le
moteur à partir d’une autre batterie.
Accès à la batterie Démarrer à partir d’une autre
batterie
Connectez le câble rouge à la borne
(+) de la batterie en panne A , puis
à la borne (+) de la batterie de se-
cours B .
Connectez une extrémité du câble
vert ou noir à la borne (-) de la bat-
terie de secours B .
Connectez l’autre extrémité du câble
vert ou noir sur le point de masse C
de votre véhicule (support moteur).
Actionnez le démarreur, laissez
tourner le moteur.
Attendez le retour au ralenti et dé-
branchez les câbles.
La batterie est située sous le capot mo-
teur.
Pour y accéder :
ouvrez le capot avec la manette in-
térieure, puis extérieure,
fi x e z l a b é q u i l l e d e c a p o t ,
retirez le cache plastique pour accé-
der aux deux bornes,
déclipez le boîtier de fusibles pour
retirer la batterie, si nécessaire.
Page 174 of 273
INFORMATIONS PRATIQUES
187
Débranchement des câbles
Relevez la palette de verrouillage
au maximum.
Rebranchement des câbles
Positionnez le collier 1 ouvert du câ-
ble sur la borne (+) de la batterie.
Appuyez verticalement sur le collier 1
pour bien le positionner contre la
batterie.
Verrouillez le collier en rabaissant la
palette 2 .
Ne forcez pas sur la palette, car si le
collier est mal positionné, le verrouilla-
ge est alors impossible ; recommencez
la procédure. Ne débranchez pas les cos-
ses quand le moteur tourne.
Ne rechargez pas les batte-
ries sans avoir débranché les
cosses.
Ne poussez pas le véhicule pour dé-
marrer le moteur, si vous avez une
boîte manuelle pilotée 6 vitesses ou
une boîte automatique.
Les batteries contiennent des
substances nocives telles que
l’acide sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordu-
res ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Recharger la batterie avec un
chargeur de batterie
Débranchez la batterie du véhicule.
Respectez les instructions d’utili-
sation données par le fabricant du
chargeur.
Rebranchez en commençant par la
borne (-).
V é r i fi e z l a p r o p r e t é d e s b o r n e s e t
des cosses. Si elles sont couvertes
de sulfate (dépôt blanchâtre ou ver-
dâtre), démontez-les et nettoyez-
les.
Il est conseillé, lors d’un arrêt
prolongé de plus d’un mois,
de débrancher la batterie. Avant débranchement
Avant de procéder au débranchement
de la batterie, vous devez attendre
2 minutes après la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute
a v a n t d e d é m a r r e r , a fi n d e p e r m e t t r e
l’initialisation des systèmes électroni-
ques. Toutefois, si après cette manipu-
lation de légères perturbations subsis-
tent, consultez le réseau PEUGEOT.
En vous reportant au chapitre corres-
pondant, vous devez réinitialiser vous-
même :
- la clé à télécommande,
- le rideau d’occultation du toit vitré
panoramique,
- le système de guidage embarqué GPS.
Page 175 of 273
INFORMATIONS PRATIQUES
188
Respectez les temps de mise
en route du moteur pour assu-
rer une charge correcte de la
batterie.
N’utilisez pas de façon répétée et
continue le redémarrage du moteur
pour recharger la batterie.
Une batterie déchargée ne permet
pas le démarrage du moteur (voir
paragraphe «Batterie»).
Si une communication télé-
phonique est engagée au
même moment :
- celle-ci sera maintenue pendant 5 minutes avec le kit mains-libres
de votre WIP Sound ou de votre
WIP Nav,
- celle-ci pourra néanmoins aller jusqu’à son terme avec le WIP
Com 3D. Sortie du mode
Ces fonctions seront réactivées auto-
matiquement à la prochaine utilisation
du véhicule.
Pour retrouver l’usage immédiat de
ces fonctions, démarrez le moteur
et laissez-le tourner :
- moins de dix minutes, pour dis- poser des équipements pendant
cinq minutes environ,
- plus de dix minutes, pour les conserver pendant trente minutes
environ.
MODE DÉLESTAGE
Système gérant l’utilisation de certaines
fonctions par rapport au niveau d’éner-
gie restant dans la batterie.
Véhicule roulant, le délestage neutrali-
se temporairement certaines fonctions,
telles que l’air conditionné, le dégivrage
de la lunette arrière...
Les fonctions neutralisées sont auto-
matiquement réactivées dès que les
conditions le permettent.
MODE ÉCONOMIE D’ÉNERGIE
Système gérant la durée d’utilisation de
certaines fonctions pour préserver une
c h a r g e s u f fi s a n t e d e l a b a t t e r i e .
Après l’arrêt du moteur, vous pouvez
encore utiliser, pendant une durée cu-
mulée maximale de trente minutes, des
fonctions telles que le système audio et
télématique, les essuie-vitres, les feux
de croisement, les plafonniers...
Entrée dans le mode
Une fois ces trente minutes passées,
un message d’entrée en mode écono-
mie d’énergie apparaît sur l’écran mul-
tifonction et les fonctions actives sont
mises en veille.
Page 176 of 273
INFORMATIONS PRATIQUES
190
REMORQUAGE DU VÉHICULE
Accès aux outillages Remorquage de son véhicule
Dans le pare-chocs avant, déclipez
le cache en appuyant sur sa partie
basse.
Vissez l’anneau de remorquage jus-
qu’en butée.
Installez la barre de remorquage.
Allumez le signal de détresse sur le
véhicule remorqué.
Dans le pare-chocs arrière, déclipez
le cache en appuyant sur sa partie
basse.
Vissez l’anneau de remorquage jus-
qu’en butée.
Installez la barre de remorquage.
Allumez le signal de détresse sur le
véhicule remorqué.
Remorquage d’un autre
véhicule
L’anneau de remorquage est installé
dans le coffre sous le plancher.
Pour y accéder :
ouvrez le coffre,
soulevez le plancher,
immobilisez-le en accrochant les
cordons aux crochets du support de
tablette,
retirez le caisson en polystyrène,
sortez l’anneau de remorquage du
boîtier support. Lors d’un remorquage avec
les quatre roues au sol, utili-
sez toujours une barre de re-
morquage.
Lors d’un remorquage avec deux
roues au sol seulement, utilisez tou-
jours un outil de levage profession-
nel.
Lors d’un remorquage moteur arrêté,
il n’y a plus d’assistance de freinage
et de direction.
Mettez le levier de vitesses
au point mort (position N
pour la boîte manuelle pilo-
tée ou automatique).
Le non-respect de cette particularité peut conduire
à la détérioration de cer-
tains organes de freinage
et à l’absence d’assistance
de freinage au redémarra-
ge du moteur.
Mode opératoire pour faire remorquer
son véhicule ou remorquer un autre
véhicule avec un dispositif mécanique
amovible.
Page 177 of 273
INFORMATIONS PRATIQUES
192
ACCESSOIRES
«Protect» : alarme anti-intrusion, gravage
des vitres, antivols de roues,
trousse de secours, triangle
de présignalisation, gilet haute
sécurité, système de repérage
de véhicule volé, grille pare-
chien, chaînes neige.
POSE DES BARRES DE TOIT Poids maximum autorisé sur
galerie, pour une hauteur de
chargement ne dépassant
pas 40 cm (sauf porte-vélos) :
65 kg.
Si la hauteur dépasse 40 cm, adap-
tez la vitesse du véhicule en fonction
d u p r o fi l d e l a r o u t e , a fi n d e n e p a s
endommager les barres de toit et les
fi x a t i o n s s u r l e t o i t .
Veuillez vous référer aux législations
n a t i o n a l e s a fi n d e r e s p e c t e r l a r é g l e -
mentation du transport d’objets plus
longs que le véhicule.
Pour installer des barres de toit trans-
v e r s a l e s , u t i l i s e z l e s q u a t r e fi x a t i o n s r a -
pides prévues à cet effet :
soulevez les volets d’occultation,
o u v r e z l e s c a c h e s d e fi x a t i o n s u r
chaque barre à l’aide de la clé,
m e t t e z e n p l a c e c h a q u e fi x a t i o n e t
verrouillez-les tour à tour sur le toit,
f e r m e z l e s c a c h e s d e fi x a t i o n s u r
chaque barre à l’aide de la clé. Vous pouvez disposer d’un large
choix d’accessoires et de pièces d’ori-
gine en vous rendant dans le Réseau
PEUGEOT.
Ces accessoires et ces pièces ont été
t e s t é s e t a p p r o u v é s a u s s i b i e n e n fi a b i -
lité qu’en sécurité.
Ceux-ci sont tous adaptés à votre véhi-
c u l e e t b é n é fi c i e n t t o u s d e l a r é f é r e n c e
et de la garantie PEUGEOT.
Cette offre de la Boutique PEUGEOT
est structurée autour de 5 familles :
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC :
Page 178 of 273
INFORMATIONS PRATIQUES
192
ACCESSOIRES
«Protect» : alarme anti-intrusion, gravage
des vitres, antivols de roues,
trousse de secours, triangle
de présignalisation, gilet haute
sécurité, système de repérage
de véhicule volé, grille pare-
chien, chaînes neige.
POSE DES BARRES DE TOIT Poids maximum autorisé sur
galerie, pour une hauteur de
chargement ne dépassant
pas 40 cm (sauf porte-vélos) :
65 kg.
Si la hauteur dépasse 40 cm, adap-
tez la vitesse du véhicule en fonction
d u p r o fi l d e l a r o u t e , a fi n d e n e p a s
endommager les barres de toit et les
fi x a t i o n s s u r l e t o i t .
Veuillez vous référer aux législations
n a t i o n a l e s a fi n d e r e s p e c t e r l a r é g l e -
mentation du transport d’objets plus
longs que le véhicule.
Pour installer des barres de toit trans-
v e r s a l e s , u t i l i s e z l e s q u a t r e fi x a t i o n s r a -
pides prévues à cet effet :
soulevez les volets d’occultation,
o u v r e z l e s c a c h e s d e fi x a t i o n s u r
chaque barre à l’aide de la clé,
m e t t e z e n p l a c e c h a q u e fi x a t i o n e t
verrouillez-les tour à tour sur le toit,
f e r m e z l e s c a c h e s d e fi x a t i o n s u r
chaque barre à l’aide de la clé. Vous pouvez disposer d’un large
choix d’accessoires et de pièces d’ori-
gine en vous rendant dans le Réseau
PEUGEOT.
Ces accessoires et ces pièces ont été
t e s t é s e t a p p r o u v é s a u s s i b i e n e n fi a b i -
lité qu’en sécurité.
Ceux-ci sont tous adaptés à votre véhi-
c u l e e t b é n é fi c i e n t t o u s d e l a r é f é r e n c e
et de la garantie PEUGEOT.
Cette offre de la Boutique PEUGEOT
est structurée autour de 5 familles :
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC :
Page 179 of 273
INFORMATIONS PRATIQUES
193
«Confort» : s u r t a p i s * , b a c d e c o f f r e , fi l e t
d e r e t e n u e , c i n t r e fi x e s u r a p -
pui-tête, seuils de portes inox
ou carbone.
Pour les loisirs : barres de toit, porte vé-
los sur attelage, porte vélos sur barres
de toit, porte skis, coffre de toit, rehaus-
ses et sièges pour enfants, stores laté-
raux, rangement sous tablette.
Attelage de remorque nécessitant im-
pérativement le montage par le Réseau
PEUGEOT.
«Audio» : a u t o r a d i o s , a m p l i fi c a t e u r s ,
navigations, kit mains-libres,
changeur CD, haut-parleurs,
lecteur DVD, USB Box, aide
au stationnement avant et ar-
r i è r e , c a s q u e s a n s fi l b l u e t o o t h
additionnel, chargeur secteur
de casque audio bluetooth. Installation d’émetteurs de
radiocommunication
Avant toute installation
d’émetteurs de radiocommunication
en post-équipement, avec antenne
extérieure sur votre véhicule, nous
vous conseillons de prendre contact
avec un représentant de la marque
PEUGEOT.
Le Réseau PEUGEOT vous com-
muniquera les caractéristiques des
émetteurs (bande de fréquence,
puissance de sortie maximum, po-
s i t i o n a n t e n n e , c o n d i t i o n s s p é c i fi -
ques d’installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).
* Pour éviter tout risque de blocage des pédales :
- veillez au bon positionnement et à l a b o n n e fi x a t i o n d u s u r t a p i s ,
- ne superposez jamais plusieurs surtapis. La pose d’un équipement ou
d’un accessoire électrique,
non référencé par PEUGEOT,
peut entraîner une panne du systè-
me électronique de votre véhicule.
Nous vous remercions de bien vou-
loir noter cette particularité et, vous
conseillons de prendre contact avec
un représentant de la Marque pour
vous faire présenter la gamme des
équipements ou accessoires réfé-
rencés. Selon les pays de commercia-
lisation, les gilets haute sécu-
rité, les triangles de présigna-
lisation et les ampoules de rechange
sont obligatoires à bord du véhicule.
«Design» : «Tecnic» :
Vous pouvez vous procurer des kits de
transformation «Entreprise» pour pas-
ser d’un véhicule particulier à un véhi-
cule de société.
habillages de sièges compati-
bles avec les airbags latéraux,
pommeau cuir, projecteurs
a n t i b r o u i l l a r d , d é fl e c t e u r s d e
portes, becquet, bavettes de
style, jantes aluminium, enjo-
liveurs, coquilles de poignées
de portes chromées. liquide lave-vitre, produits de
nettoyage et d’entretien inté-
rieur et extérieur.
Page 180 of 273
CARACTÉRISTIQUES TECHNIQUES
194
MOTORISATIONS ET BOÎTES DE VITESSES
Moteurs essence
1,6 litre 16V VTi
120 ch
1,6 litre 16V THP
156 ch
Boîte de vitesses Manuelle
(5 rapports) Manuelle
(6 rapports) Automatique
(6 rapports)
Cylindrée (cm 3
) 1 598 1 598
Alésage x course (mm) 77 x 85,8 77 x 85,8
Puiss. maxi : norme CEE (kW) 88 115
Régime de puiss. maxi (tr/min) 6 000 6 000
Couple maxi : norme CEE (Nm) 160 240
Régime de couple maxi (tr/min) 4 250 1 400
Carburant Sans plomb Sans plomb
Catalyseur oui oui
CAPACITES D’HUILE (en litres)
Moteur (avec échange cartouche) 4,25 4,25
Boîte de vitesses - Pont - -
