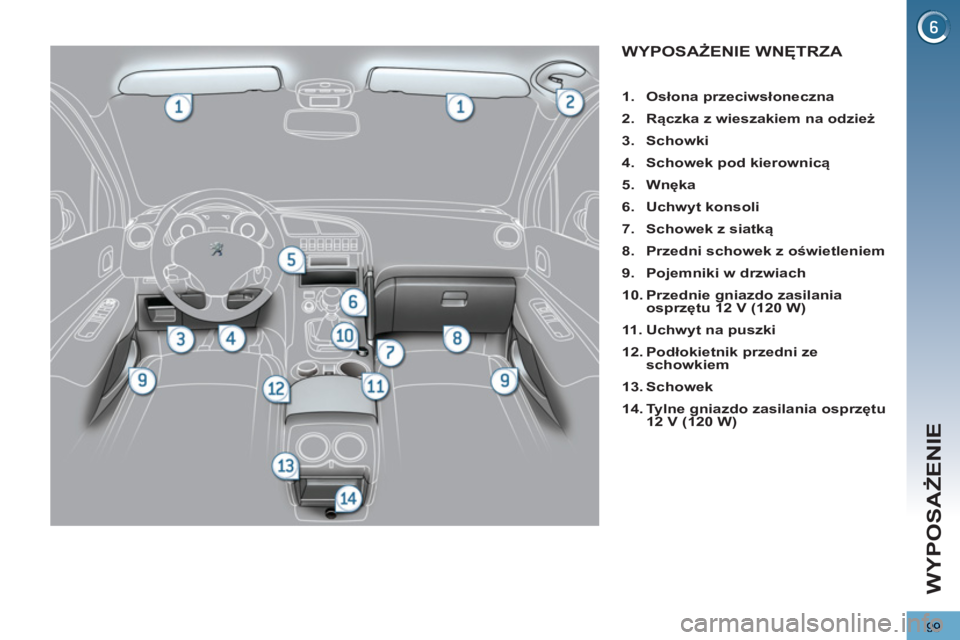

Page 101 of 352
99
WYPOSAŻENIE
WYPOSAŻENIE WNĘTRZA
1.
Osłona przeciwsłoneczna
2.
Rączka z wieszakiem na odzież
3.
Schowki
4.
Schowek pod kierownicą
5.
Wnęka
6.
Uchwyt konsoli
7.
Schowek z siatką
8.
Przedni schowek z oświetleniem
9.
Pojemniki w drzwiach
10.
Przednie gniazdo zasilania
osprzętu 12 V (120 W)
11 .
Uchwyt na puszki
12.
Podłokietnik przedni ze
schowkiem
13.
Schowek
14.
Tylne gniazdo zasilania osprzętu
12 V (120 W)

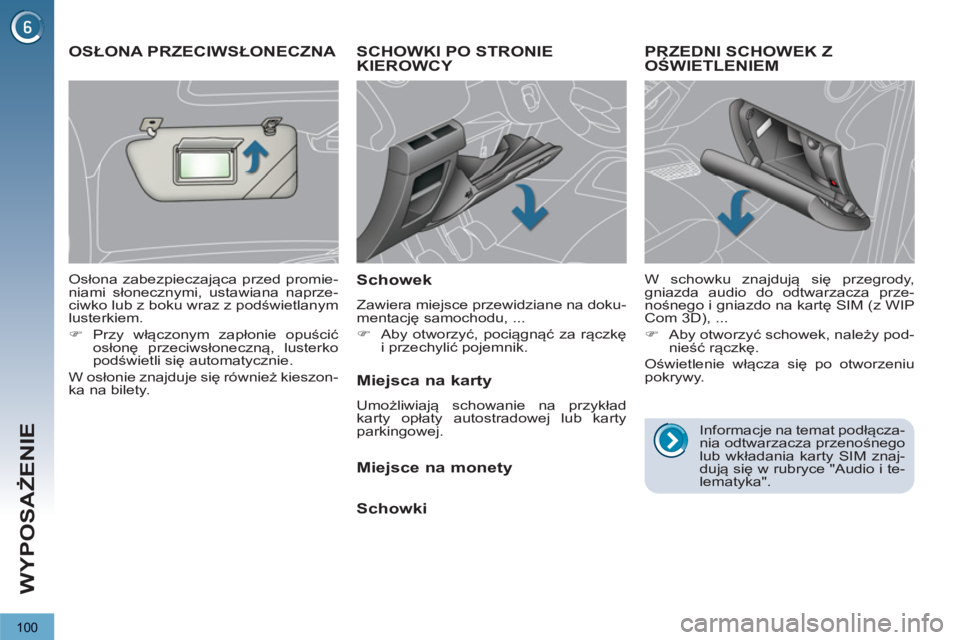

Page 102 of 352
100
WYPOSAŻENIE
SCHOWKI PO STRONIE KIEROWCY
Schowek
Zawiera miejsce przewidziane na doku-
mentację samochodu, ...
)
Aby otworzyć, pociągnąć za rączkę
i przechylić pojemnik.
PRZEDNI SCHOWEK Z
OŚWIETLENIEM
W schowku znajdują się przegrody,
gniazda audio do odtwarzacza prze-
nośnego i gniazdo na kartę SIM (z WIP
Com 3D), ...
)
Aby otworzyć schowek, należy pod-
nieść rączkę.
Oświetlenie włącza się po otworzeniu
pokrywy.
OSŁONA PRZECIWSŁONECZNA
Osłona zabezpieczająca przed promie-
niami słonecznymi, ustawiana naprze-
ciwko lub z boku wraz z podświetlanym
lusterkiem.
)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.
Miejsca na karty
Umożliwiają schowanie na przykład
karty opłaty autostradowej lub karty
parkingowej.
Miejsce na monety
Schowki
Informacje na temat podłącza-
nia odtwarzacza przenośnego
lub wkładania karty SIM znaj-
dują się w rubryce "Audio i te-
lematyka".

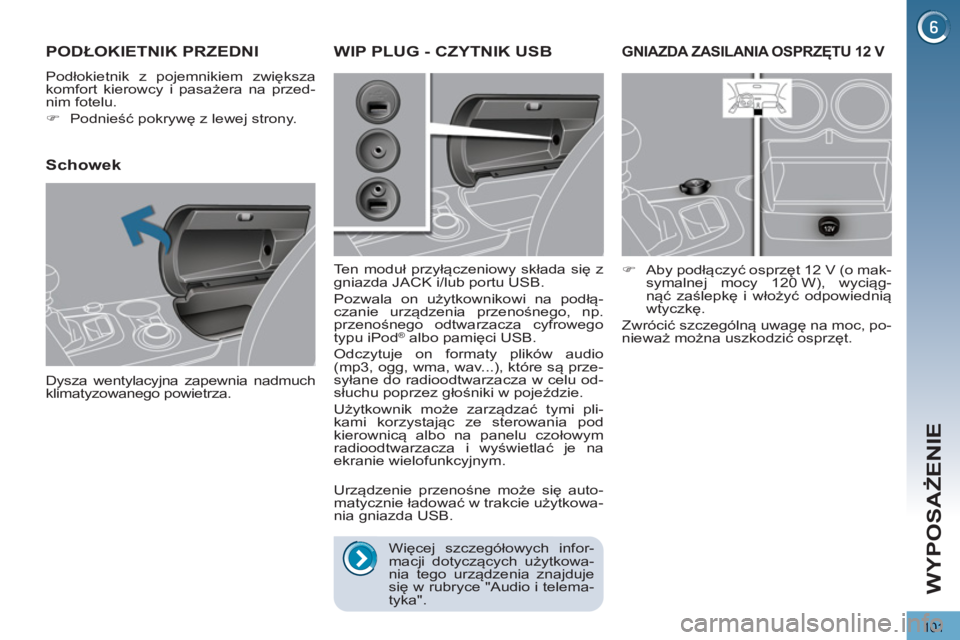

Page 103 of 352
101
WYPOSAŻENIE
GNIAZDA ZASILANIA OSPRZĘTU 12 V
)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciąg-
nąć zaślepkę i włożyć odpowiednią
wtyczkę.
Zwrócić szczególną uwagę na moc, po-
nieważ można uszkodzić osprzęt.
PODŁOKIETNIK PRZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
)
Podnieść pokrywę z lewej strony.
Schowek
Dysza wentylacyjna zapewnia nadmuch
klimatyzowanego powietrza.
WIP PLUG - CZYTNIK USB
Ten moduł przyłączeniowy składa się z
gniazda JACK i/lub portu USB.
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, np.
przenośnego odtwarzacza cyfrowego
typu iPod
® albo pamięci USB.
Odczytuje on formaty plików audio
(mp3, ogg, wma, wav...), które są prze-
syłane do radioodtwarzacza w celu od-
słuchu poprzez głośniki w pojeździe.
Użytkownik może zarządzać tymi pli-
kami korzystając ze sterowania pod
kierownicą albo na panelu czołowym
radioodtwarzacza i wyświetlać je na
ekranie wielofunkcyjnym.
Urządzenie przenośne może się auto-
matycznie ładować w trakcie użytkowa-
nia gniazda USB.
Więcej szczegółowych infor-
macji dotyczących użytkowa-
nia tego urządzenia znajduje
się w rubryce "Audio i telema-
tyka".

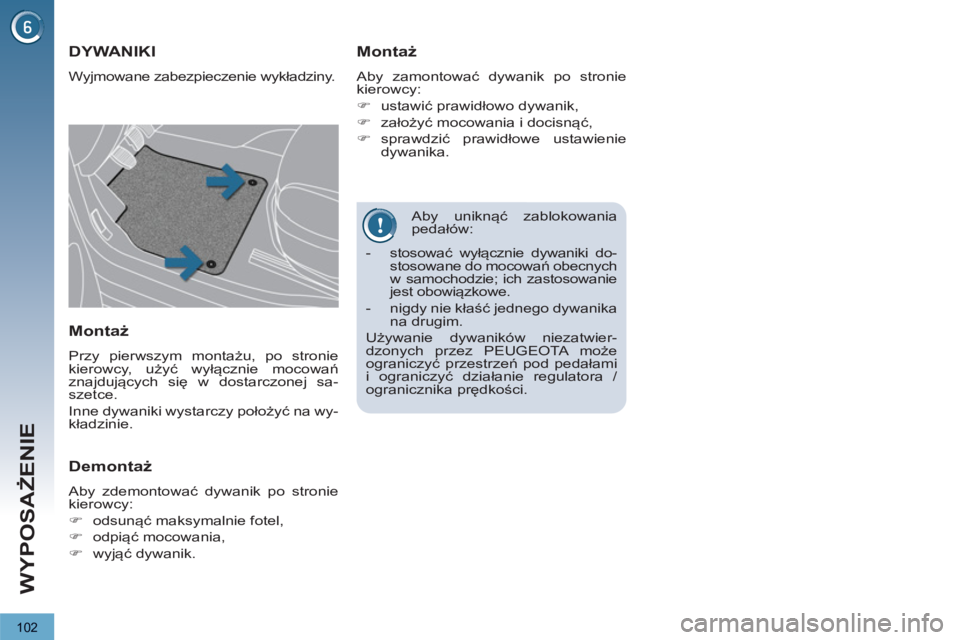

Page 104 of 352
102
WYPOSAŻENIE
Aby uniknąć zablokowania
pedałów:
DYWANIKI
Wyjmowane zabezpieczenie wykładziny.
Montaż
Aby zamontować dywanik po stronie
kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu, po stronie
kierowcy, użyć wyłącznie mocowań
znajdujących się w dostarczonej sa-
szetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
- stosować wyłącznie dywaniki do-
stosowane do mocowań obecnych
w samochodzie; ich zastosowanie
jest obowiązkowe.
- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników niezatwier-
dzonych przez PEUGEOTA może
ograniczyć przestrzeń pod pedałami
i ograniczyć działanie regulatora /
ogranicznika prędkości.

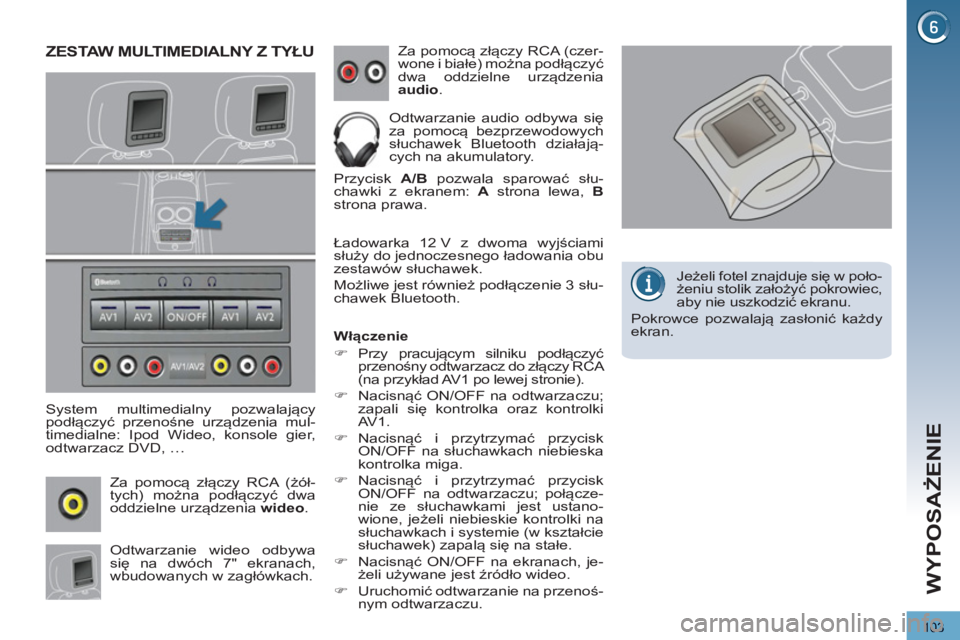

Page 105 of 352
103
WYPOSAŻENIE
ZESTAW MULTIMEDIALNY Z TYŁU
System multimedialny pozwalający
podłączyć przenośne urządzenia mul-
timedialne: Ipod Wideo, konsole gier,
odtwarzacz DVD, …
Za pomocą złączy RCA (żół-
tych) można podłączyć dwa
oddzielne urządzenia wideo
.
Odtwarzanie wideo odbywa
się na dwóch 7" ekranach,
wbudowanych w zagłówkach. Za pomocą złączy RCA (czer-
wone i białe) można podłączyć
dwa oddzielne urządzenia
audio
.
Odtwarzanie audio odbywa się
za pomocą bezprzewodowych
słuchawek Bluetooth działają-
cych na akumulatory.
Przycisk A/B
pozwala sparować słu-
chawki z ekranem: A
strona lewa, B
strona prawa.
Ładowarka 12 V z dwoma wyjściami
słu
ży do jednoczesnego ładowania obu
zestawów słuchawek.
Możliwe jest również podłączenie 3 słu-
chawek Bluetooth.
Włączenie
)
Przy pracującym silniku podłączyć
przenośny odtwarzacz do złączy RCA
(na przykład AV1 po lewej stronie).
)
Nacisnąć ON/OFF na odtwarzaczu;
zapali się kontrolka oraz kontrolki
AV1.
)
Nacisnąć i przytrzymać przycisk
ON/OFF na słuchawkach niebieska
kontrolka miga.
)
Nacisnąć i przytrzymać przycisk
ON/OFF na odtwarzaczu; połącze-
nie ze słuchawkami jest ustano-
wione, jeżeli niebieskie kontrolki na
słuchawkach i systemie (w kształcie
słuchawek) zapalą się na stałe.
)
Nacisnąć ON/OFF na ekranach, je-
żeli używane jest źród
ło wideo.
)
Uruchomić odtwarzanie na przenoś-
nym odtwarzaczu.
Jeżeli fotel znajduje się w poło-
żeniu stolik założyć pokrowiec,
aby nie uszkodzić ekranu.
Pokrowce pozwalają zasłonić każdy
ekran.

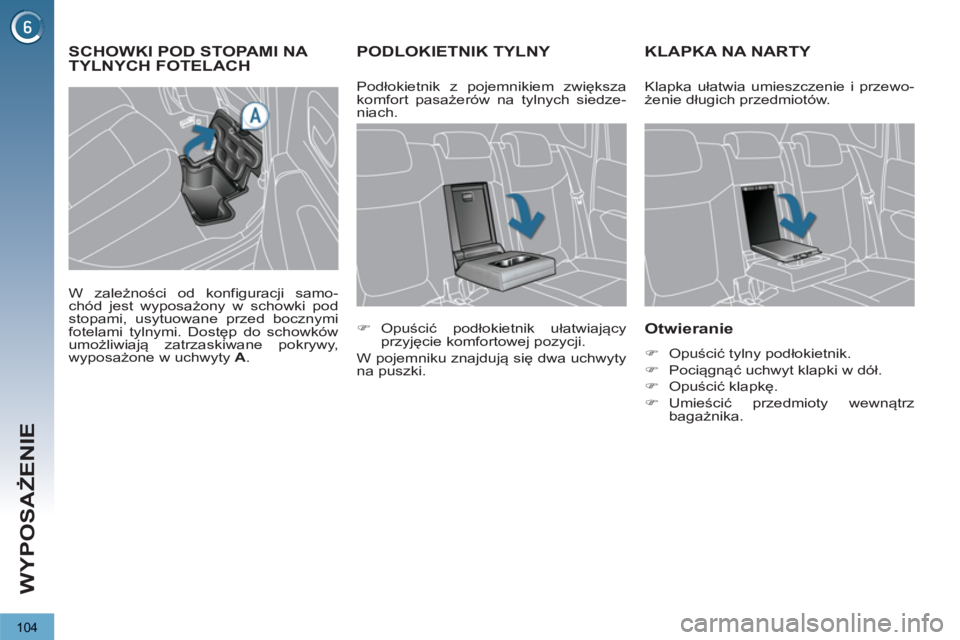

Page 106 of 352
104
WYPOSAŻENIE
PODLOKIETNIK TYLNY KLAPKA NA NARTY
Otwieranie
)
Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz
bagażnika.
)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
W pojemniku znajdują się dwa uchwyty
na puszki. Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów.
SCHOWKI POD STOPAMI NA TYLNYCH FOTELACH
W zależności od konfiguracji samo-
chód jest wyposażony w schowki pod
stopami, usytuowane przed bocznymi
fotelami tylnymi. Dostęp do schowków
umożliwiają zatrzaskiwane pokrywy,
wyposażone w uchwyty A
.
Page 107 of 352
105
WYPOSAŻENIE

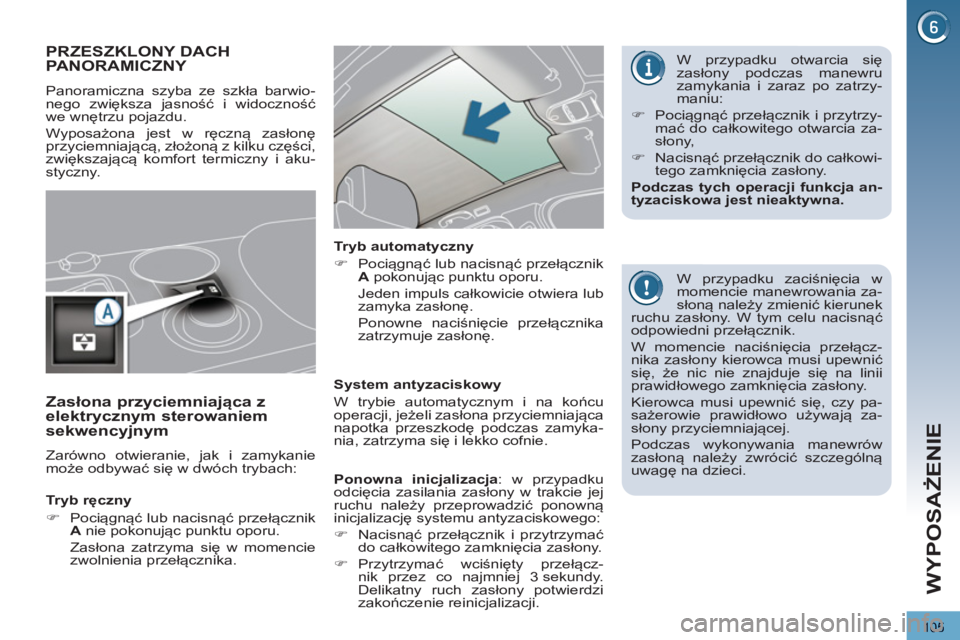

PRZESZKLONY DACH PANORAMICZNY
Panoramiczna szyba ze szkła barwio-
nego zwiększa jasność i widoczność
we wnętrzu pojazdu.
Wyposażona jest w ręczną zasłonę
przyciemniającą, złożoną z kilku części,
zwiększającą komfort termiczny i aku-
styczny.
W przypadku zaciśnięcia w
momencie manewrowania za-
słoną należy zmienić kierunek
ruchu zasłony. W tym celu nacisnąć
odpowiedni przełącznik.
W momencie naciśnięcia przełącz-
nika zasłony kierowca musi upewnić
się, że nic nie znajduje się na linii
prawidłowego zamknięcia zasłony.
Kierowca musi upewnić się
, czy pa-
sażerowie prawidłowo używają za-
słony przyciemniającej.
Podczas wykonywania manewrów
zasłoną należy zwrócić szczególną
uwagę na dzieci.
Tryb ręczny
)
Pociągnąć lub nacisnąć przełącznik
A
nie pokonując punktu oporu.
Zasłona zatrzyma się w momencie
zwolnienia przełącznika.
Tryb automatyczny
)
Pociągnąć lub nacisnąć przełącznik
A
pokonując punktu oporu.
Jeden impuls całkowicie otwiera lub
zamyka zasłonę.
Ponowne naciśnięcie przełącznika
zatrzymuje zasłonę
.
System antyzaciskowy
W trybie automatycznym i na końcu
operacji, jeżeli zasłona przyciemniająca
napotka przeszkodę podczas zamyka-
nia, zatrzyma się i lekko cofnie.
Zasłona przyciemniająca z
elektrycznym sterowaniem
sekwencyjnym
Zarówno otwieranie, jak i zamykanie
może odbywać się w dwóch trybach:
W przypadku otwarcia się
zasłony podczas manewru
zamykania i zaraz po zatrzy-
maniu:
)
Pociągnąć przełącznik i przytrzy-
mać do całkowitego otwarcia za-
słony,
)
Nacisnąć przełącznik do całkowi-
tego zamknięcia zasłony.
Podczas tych operacji funkcja an-
tyzaciskowa jest nieaktywna.
Ponowna inicjalizacja
: w przypadku
odcięcia zasilania zasłony w trakcie jej
ruchu należy przeprowadzić ponowną
inicjalizację systemu antyzaciskowego:
)
Nacisnąć przełącznik i przytrzymać
do całkowitego zamknięcia zasłony.
)
Przytrzymać wciśnięty przełącz-
nik przez co najmniej 3 sekundy.
Delikatny ruch zasłony potwierdzi
zakończenie reinicjalizacji.

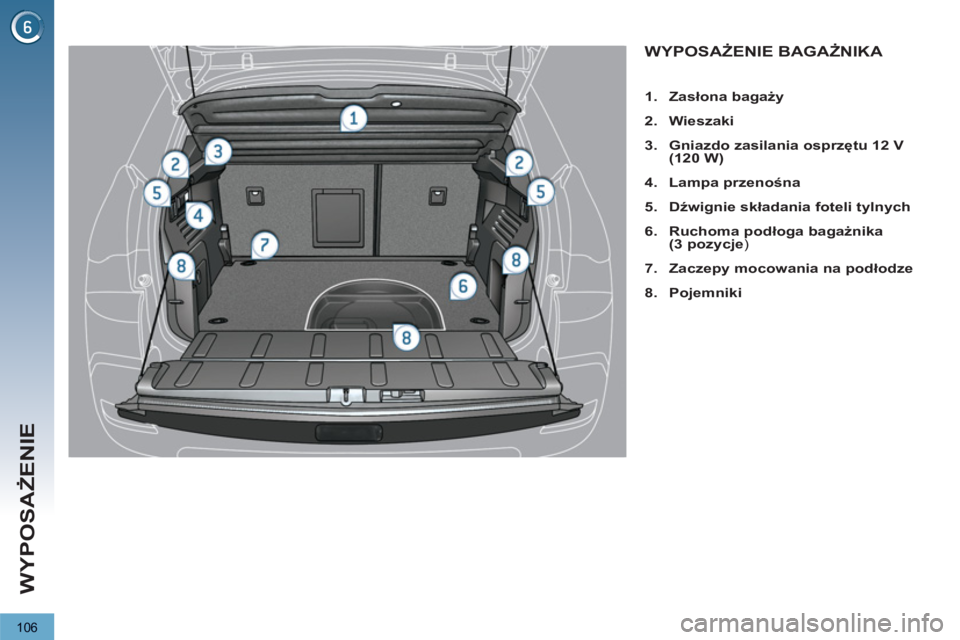

Page 108 of 352
106
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Zasłona bagaży
2.
Wieszaki
3.
Gniazdo zasilania osprzętu 12 V
(120 W)
4.
Lampa przenośna
5.
Dźwignie składania foteli tylnych
6.
Ruchoma podłoga bagażnika
(3 pozycje
)
7.
Zaczepy mocowania na podłodze
8.
Pojemniki

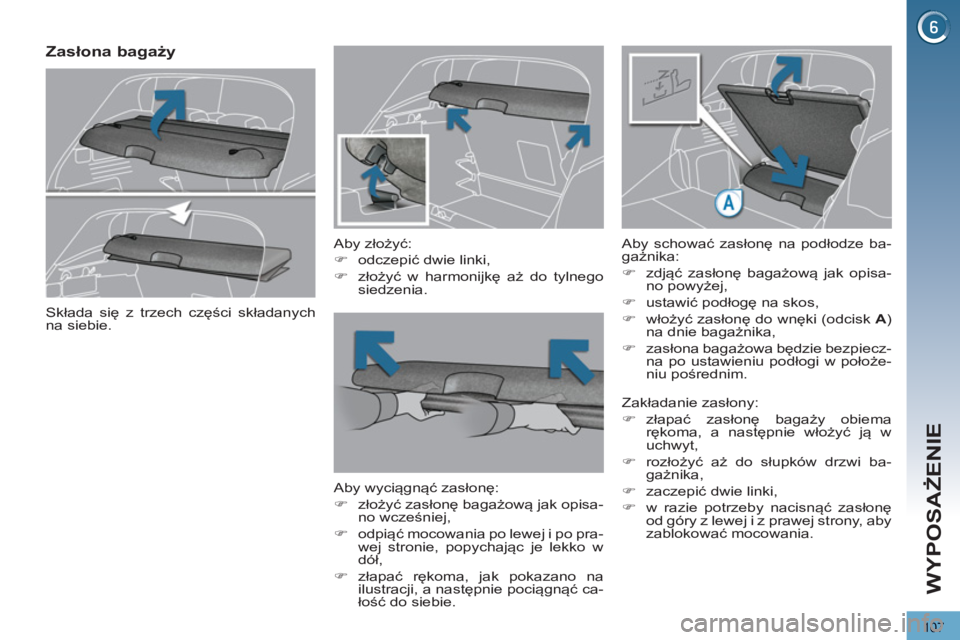

Page 109 of 352
107
WYPOSAŻENIE
Zasłona bagaży
Aby złożyć:
)
odczepić dwie linki,
)
złożyć w harmonijkę aż do tylnego
siedzenia.
Aby wyciągnąć zasłonę:
)
złożyć zasłonę bagażową jak opisa-
no wcześniej,
)
odpiąć mocowania po lewej i po pra-
wej stronie, popychając je lekko w
dół,
)
złapać rękoma, jak pokazano na
ilustracji, a następnie pociągnąć ca-
łość do siebie.
Aby schować zasłonę na podłodze ba-
gażnika:
)
zdjąć zasłonę bagażową jak opisa-
no powyżej,
)
ustawić podłogę na skos,
)
włożyć zasłonę do wnęki (odcisk A)
na dnie bagażnika,
)
zasłona bagażowa będzie bezpiecz-
na po ustawieniu podłogi w położe-
niu pośrednim.
Składa się z trzech części składanych
na siebie.
Zakładanie zasłony:
)
złapać zasłonę bagaży obiema
rękoma, a następnie w
łożyć ją w
uchwyt,
)
rozłożyć aż do słupków drzwi ba-
gażnika,
)
zaczepić dwie linki,
)
w razie potrzeby nacisnąć zasłonę
od góry z lewej i z prawej strony, aby
zablokować mocowania.
Page 110 of 352
108
WYPOSAŻENIE

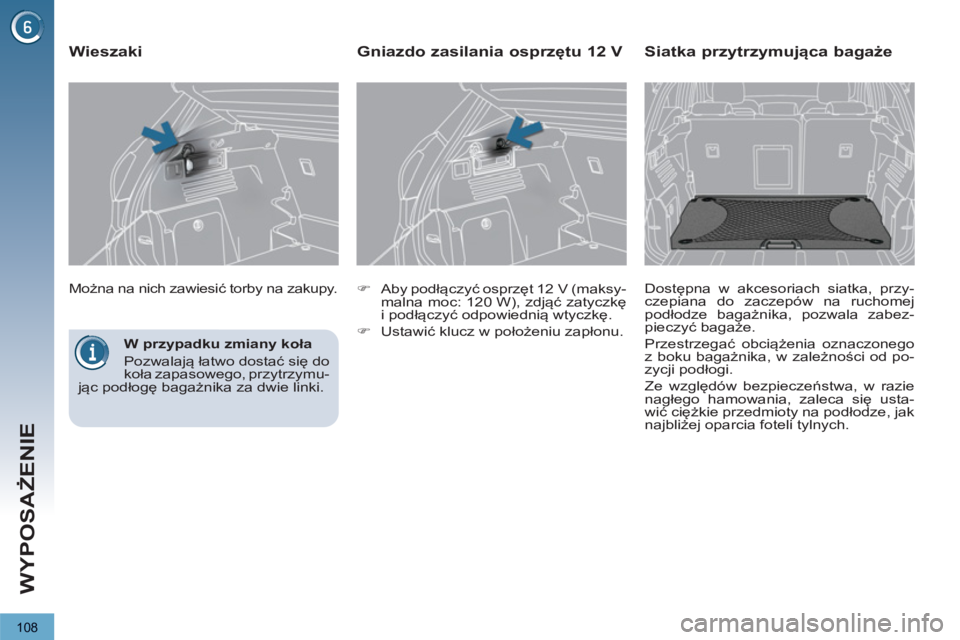

W przypadku zmiany koła
Pozwalają łatwo dostać się do
koła zapasowego, przytrzymu-
jąc podłogę bagażnika za dwie linki.
Można na nich zawiesić torby na zakupy.
Wieszaki
)
Aby podłączyć osprzęt 12 V (maksy-
malna moc: 120 W), zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.
)
Ustawić klucz w położeniu zapłonu.
Gniazdo zasilania osprzętu 12 V
Siatka przytrzymująca bagaże
Dostępna w akcesoriach siatka, przy-
czepiana do zaczepów na ruchomej
podłodze bagażnika, pozwala zabez-
pieczyć bagaże.
Przestrzegać obciążenia oznaczonego
z boku bagażnika, w zależności od po-
zycji podłogi.
Ze względów bezpieczeństwa, w razie
nagłego hamowania, zaleca się usta-
wić ciężkie przedmioty na podłodze, jak
najbliżej oparcia foteli tylnych.
