PEUGEOT 3008 2013 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 3008, Model: PEUGEOT 3008 2013Pages: 352, PDF Size: 17.19 MB
Page 91 of 352
89
WI
D

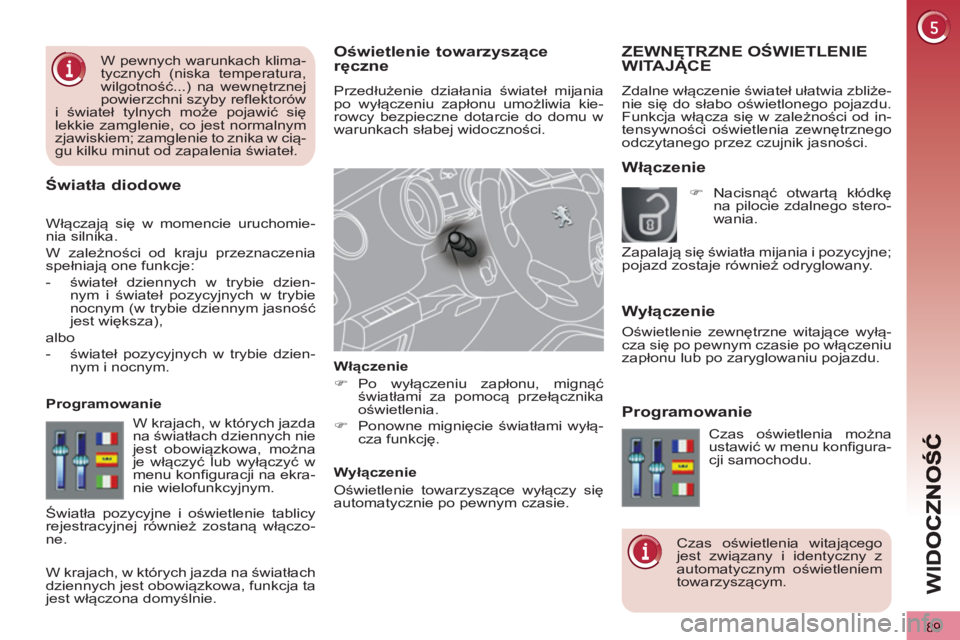

Oświetlenie towarzysząceręczne
Przedłużenie działania świateł mijania
po wyłączeniu zapłonu umożliwia kie-
rowcy bezpieczne dotarcie do domu w
warunkach słabej widoczności.
Włączenie
)
Po wyłączeniu zapłonu, mignąć
światłami za pomocą przełącznika
oświetlenia.
)
Ponowne mignięcie światłami wyłą-
cza funkcję.
Wyłączenie
Oświetlenie towarzyszące wyłączy się
automatycznie po pewnym czasie.
Światła diodowe ZEWNĘTRZNE OŚWIETLENIE
WITAJĄCE
Zdalne włączenie świateł ułatwia zbliże-
nie się do słabo oświetlonego pojazdu.
Funkcja włącza się w zależności od in-
tensywności oświetlenia zewnętrznego
odczytanego przez czujnik jasności.
Włączenie
W
yłączenie
Programowanie
W krajach, w których jazda
na światłach dziennych nie
jest obowiązkowa, można
je włączyć lub wyłączyć w
menu konfiguracji na ekra-
nie wielofunkcyjnym.
Światła pozycyjne i oświetlenie tablicy
rejestracyjnej również zostaną włączo-
ne. Programowanie
Czas oświetlenia można
ustawić w menu konfigura-
cji samochodu.
Czas oświetlenia witającego
jest związany i identyczny z
automatycznym oświetleniem
towarzyszącym.
W krajach, w których jazda na światłach
dziennych jest obowiązkowa, funkcja ta
jest włączona domyślnie.
)
Nacisnąć otwartą kłódkę
na pilocie zdalnego stero-
wania.
Zapalają się światła mijania i pozycyjne;
pojazd zostaje również odryglowany.
W pewnych warunkach klima-
tycznych (niska temperatura,
wilgotność...) na wewnętrznej
powierzchni szyby reflektorów
i świateł tylnych może pojawić się
lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w cią-
gu kilku minut od zapalenia świateł.
Oświetlenie zewnętrzne witają
ce wyłą-
cza się po pewnym czasie po włączeniu
zapłonu lub po zaryglowaniu pojazdu.
Włączają się w momencie uruchomie-
nia silnika.
W zależności od kraju przeznaczenia
spełniają one funkcje:
- świateł dziennych w trybie dzien-
nym i świateł pozycyjnych w trybie
nocnym (w trybie dziennym jasność
jest większa),
albo
- świateł pozycyjnych w trybie dzien-
nym i nocnym.
Page 92 of 352
90
WI
D

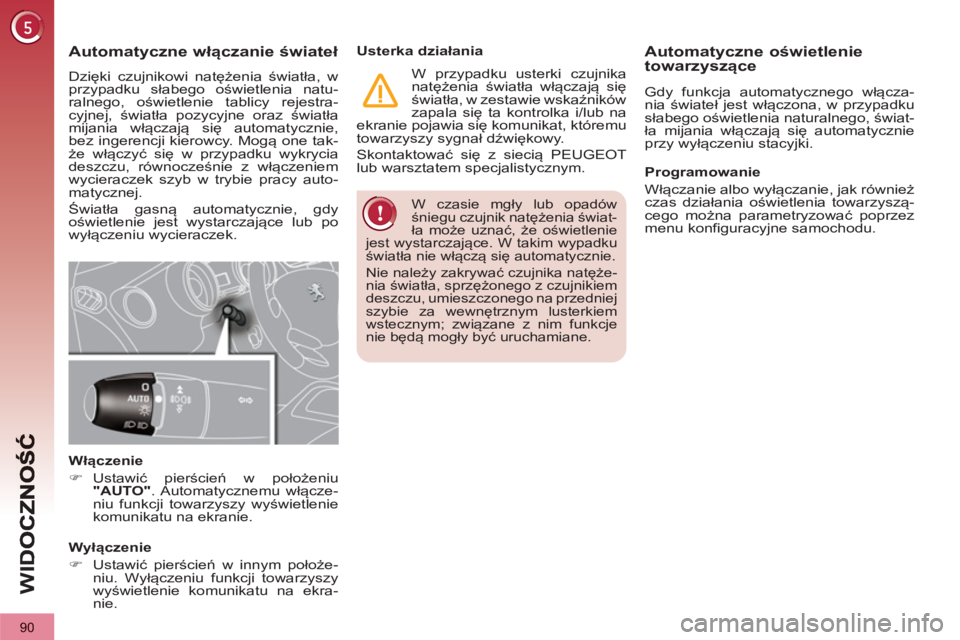

W czasie mgły lub opadów
śniegu czujnik natężenia świat-
ła może uznać, że oświetlenie
jest wystarczające. W takim wypadku
światła nie włączą się automatycznie.
Nie należy zakrywać czujnika natęże-
nia światła, sprzężonego z czujnikiem
deszczu, umieszczonego na przedniej
szybie za wewnętrznym lusterkiem
wstecznym; związane z nim funkcje
nie będą mogły być uruchamiane.
Automatyczne oświetlenie
towarzyszące
Automatyczne włączanie świateł
Dzięki czujnikowi natężenia światła, w
przypadku słabego oświetlenia natu-
ralnego, oświetlenie tablicy rejestra-
cyjnej, światła pozycyjne oraz światła
mijania włączają się automatycznie,
bez ingerencji kierowcy. Mogą one tak-
że włączyć się w przypadku wykrycia
deszczu, równocześnie z włączeniem
wycieraczek szyb w trybie pracy auto-
matycznej.
Światła gasną automatycznie, gdy
oświetlenie jest wystarczające lub po
wyłączeniu wycieraczek.
Włączenie
)
Ustawić pierścień w położeniu
"AUTO"
. Automatycznemu włącze-
niu funkcji towarzyszy wyświetlenie
komunikatu na ekranie.
Wyłączenie
)
Ustawić pier
ścień w innym położe-
niu. Wyłączeniu funkcji towarzyszy
wyświetlenie komunikatu na ekra-
nie.
Usterka działania
W przypadku usterki czujnika
natężenia światła włączają się
światła, w zestawie wskaźników
zapala się ta kontrolka i/lub na
ekranie pojawia się komunikat, któremu
towarzyszy sygnał dźwiękowy.
Skontaktować się z siecią PEUGEOT
lub warsztatem specjalistycznym.
Gdy funkcja automatycznego włącza-
nia świateł jest włączona, w przypadku
słabego oświetlenia naturalnego, świat-
ła mijania włączają się automatycznie
przy wyłączeniu stacyjki.
Programowanie
Włączanie albo wyłączanie, jak równie
ż
czas działania oświetlenia towarzyszą-
cego można parametryzować poprzez
menu konfiguracyjne samochodu.
Page 93 of 352
91
WI
D

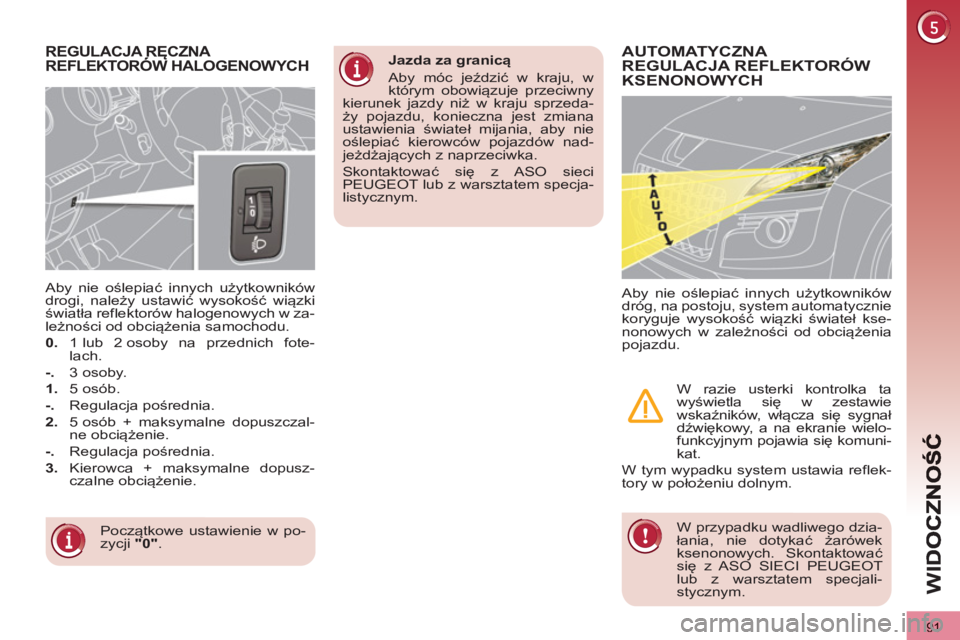

REGULACJA RĘCZNA REFLEKTORÓW HALOGENOWYCH Ę
Początkowe ustawienie w po-
zycji "0"
.
Aby nie oślepiać innych użytkowników
drogi, należy ustawić wysokość wiązki
światła reflektorów halogenowych w za-
leżności od obciążenia samochodu.
0.
1 lub 2 osoby na przednich fote-
lach.
-.
3 osoby.
1.
5 osób.
-.
Regulacja pośrednia.
2.
5 osób + maksymalne dopuszczal-
ne obciążenie.
-.
Regulacja pośrednia.
3.
Kierowca + maksymalne dopusz-
czalne obciążenie.
Jazda za granicą
Aby móc jeździć w kraju, w
którym obowiązuje przeciwny
kierunek jazdy niż w kraju sprzeda-
ży pojazdu, konieczna jest zmiana
ustawienia świateł mijania, aby nie
oślepiać kierowców pojazdów nad-
jeżdżaj
ących z naprzeciwka.
Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specja-
listycznym.
AUTOMATYCZNA
REGULACJA REFLEKTORÓW
KSENONOWYCH
W przypadku wadliwego dzia-
łania, nie dotykać żarówek
ksenonowych. Skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Aby nie oślepiać innych użytkowników
dróg, na postoju, system automatycznie
koryguje wysokość wiązki świateł kse-
nonowych w zależności od obciążenia
pojazdu.
W razie usterki kontrolka ta
wyświetla się w zestawie
wskaźników, włącza się sygnał
dźwiękowy, a na ekranie wielo-
funkcyjnym pojawia się komuni-
kat.
W tym wypadku system ustawia reflek-
tory w położeniu dolnym.
Page 94 of 352

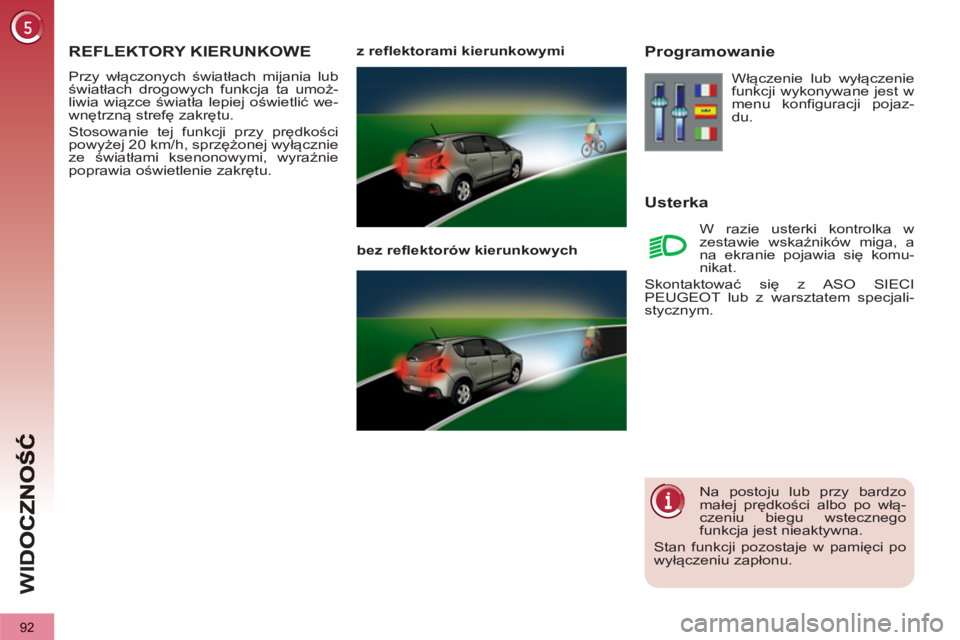

92
WI
D
REFLEKTORY KIERUNKOWE
Przy włączonych światłach mijania lub
światłach drogowych funkcja ta umoż-
liwia wiązce światła lepiej oświetlić we-
wnętrzną strefę zakrętu.
Stosowanie tej funkcji przy prędkości
powyżej 20 km/h, sprzężonej wyłącznie
ze światłami ksenonowymi, wyraźnie
poprawia oświetlenie zakrętu.
z reflektorami kierunkowymi
bez reflektorów kierunkowych
Programowanie
Usterka
Włączenie lub wyłączenie
funkcji wykonywane jest w
menu konfiguracji pojaz-
du.
W razie usterki kontrolka w
zestawie wskaźników miga, a
na ekranie pojawia się komu-
nikat.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
Na postoju lub przy bardzo
małej prędkości albo po włą-
czeniu biegu wstecznego
funkcja jest nieaktywna.
Stan funkcji pozostaje w pamięci po
wyłączeniu zapłonu.
Page 95 of 352
93
WI
D

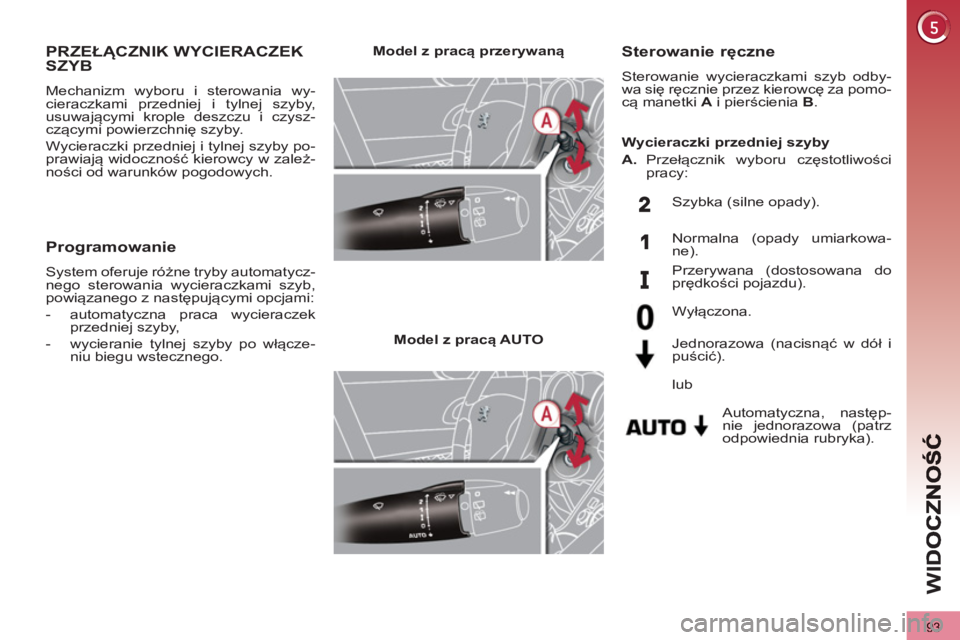

PRZEŁĄCZNIK WYCIERACZEK
SZYB
Mechanizm wyboru i sterowania wy-
cieraczkami przedniej i tylnej szyby,
usuwającymi krople deszczu i czysz-
czącymi powierzchnię szyby.
Wycieraczki przedniej i tylnej szyby po-
prawiają widoczność kierowcy w zależ-
ności od warunków pogodowych.
Sterowanie ręczne
Sterowanie wycieraczkami szyb odby-
wa się ręcznie przez kierowcę za pomo-
cą manetki A
i pierścienia B
.
Model z pracą przerywaną
Model z pracą AUTO
Szybka (silne opady).
Normalna (opady umiarkowa-
ne).
Przerywana (dostosowana do
prędkości pojazdu).
Automatyczna, następ-
nie jednorazowa (patrz
odpowiednia rubryka).
Wyłączona.
Jednorazowa (nacisnąć w dół i
puścić).
Wycieraczki przedniej szyby
A.
Przełącznik wyboru częstotliwości
pracy:
lub
Programowanie
System oferuje różne tryby automatycz-
nego sterowania wycieraczkami szyb,
powiązanego z następującymi opcjami:
- automatyczna praca wycieraczek
przedniej szyby,
- wycieranie tylnej szyby po włącze-
niu biegu wstecznego.
Page 96 of 352

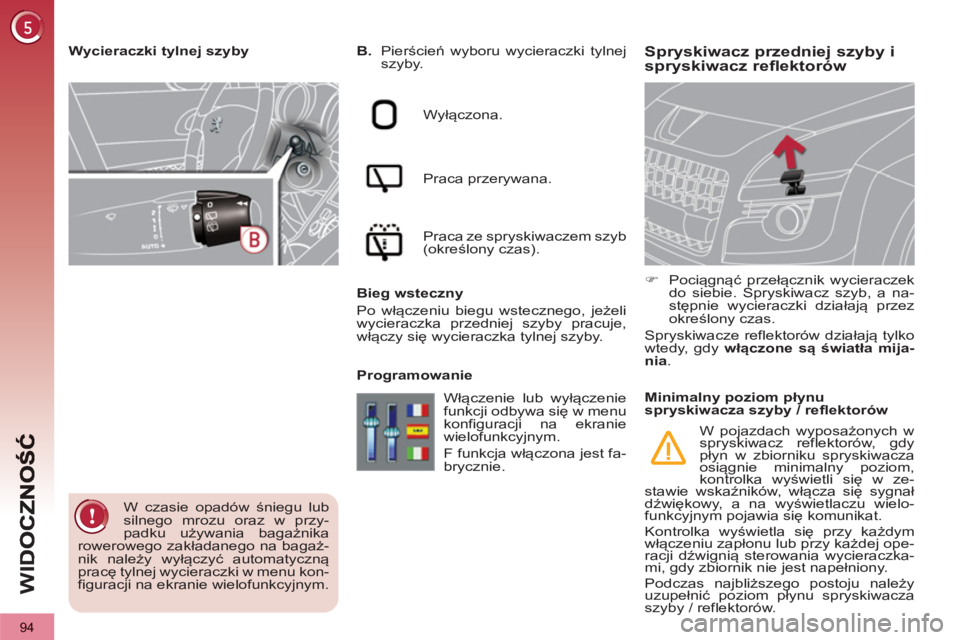

94
WI
D
Spryskiwacz przedniej szyby i
spryskiwacz reflektorów
B.
Pierścień wyboru wycieraczki tylnej
szyby.
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyb
(określony czas).
Bieg wsteczny
Po włączeniu biegu wstecznego, jeżeli
wycieraczka przedniej szyby pracuje,
włączy się wycieraczka tylnej szyby.
Programowanie
)
Pociągnąć przełącznik wycieraczek
do siebie. Spryskiwacz szyb, a na-
stępnie wycieraczki działają przez
określony czas.
Spryskiwacze reflektorów działają tylko
wtedy, gdy włączone są światła mija-
nia
.
Wycieraczki tylnej szyby
W czasie opadów śniegu lub
silnego mrozu oraz w przy-
padku używania bagażnika
rowerowego zakładanego na bagaż-
nik należy wyłączyć
automatyczną
pracę tylnej wycieraczki w menu kon-
figuracji na ekranie wielofunkcyjnym. Włączenie lub wyłączenie
funkcji odbywa się w menu
konfiguracji na ekranie
wielofunkcyjnym.
F funkcja włączona jest fa-
brycznie.
Minimalny poziom płynu
spryskiwacza szyby / reflektorów
W pojazdach wyposażonych w
spryskiwacz reflektorów, gdy
płyn w zbiorniku spryskiwacza
osiągnie minimalny poziom,
kontrolka wyświetli się w ze-
stawie wskaźników, włącza się sygnał
dźwiękowy, a na wyświetlaczu wielo-
funkcyjnym pojawia się komunikat.
Kontrolka wyświetla się przy każdym
włączeniu zapłonu lub przy każdej ope-
racji dźwignią sterowania wycieraczka-
mi, gdy zbiornik nie jest napełniony.
Podczas najbliższego postoju należy
uzupełnić poziom płynu spryskiwacza
szyby / reflektorów.
Page 97 of 352
95
WI
D

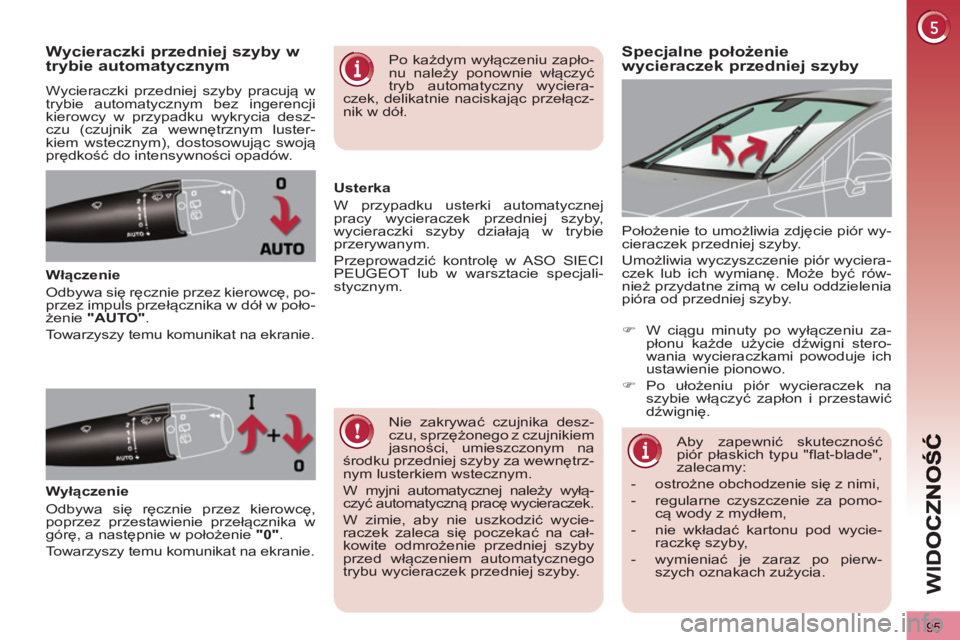

Specjalne położenie
wycieraczek przedniej szybyWycieraczki przedniej szyby w trybie automatycznym
Wycieraczki przedniej szyby pracują w
trybie automatycznym bez ingerencji
kierowcy w przypadku wykrycia desz-
czu (czujnik za wewnętrznym luster-
kiem wstecznym), dostosowując swoją
prędkość do intensywności opadów.
Włączenie
Odbywa się ręcznie przez kierowcę, po-
przez impuls przełącznika w dół w poło-
żenie "AUTO"
.
Towarzyszy temu komunikat na ekranie. Położenie to umożliwia zdjęcie piór wy-
cieraczek przedniej szyby.
Umożliwia wyczyszczenie piór wyciera-
czek lub ich wymianę. Może być rów-
nież przydatne zimą w celu oddzielenia
pióra od przedniej szyby.
Nie zakrywać czujnika desz-
czu, sprzężonego z czujnikiem
jasności, umieszczonym na
środku przedniej szyby za wewnętrz-
nym lusterkiem wstecznym.
W myjni automatycznej należy wyłą-
czyć automatyczną pracę wycieraczek.
W zimie, aby nie uszkodzić wycie-
raczek zaleca się poczekać na cał-
kowite odmrożenie przedniej szyby
przed włączeniem automatycznego
trybu wycieraczek przedniej szyby.
Po każdym wyłączeniu zapło-
nu należy ponownie włączyć
tryb automatyczny wyciera-
czek, delikatnie naciskając przełącz-
nik w dół.
Wyłączenie
Odbywa się ręcznie przez kierowcę,
poprzez przestawienie przełącznika w
górę, a następnie w położenie "0"
.
Towarzyszy temu komunikat na ekranie.
Usterka
W przypadku usterki automatycznej
pracy wycieraczek przedniej szyby,
wycieraczki szyby działają w trybie
przerywanym.
Przeprowadzić kontrolę w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.
Aby zapewnić skuteczność
piór płaskich typu "flat-blade",
zalecamy:
- ostro
żne obchodzenie się z nimi,
- regularne czyszczenie za pomo-
cą wody z mydłem,
- nie wkładać kartonu pod wycie-
raczkę szyby,
- wymieniać je zaraz po pierw-
szych oznakach zużycia.
)
W ciągu minuty po wyłączeniu za-
płonu każde użycie dźwigni stero-
wania wycieraczkami powoduje ich
ustawienie pionowo.
)
Po ułożeniu piór wycieraczek na
szybie włączyć zapłon i przestawić
dźwignię.

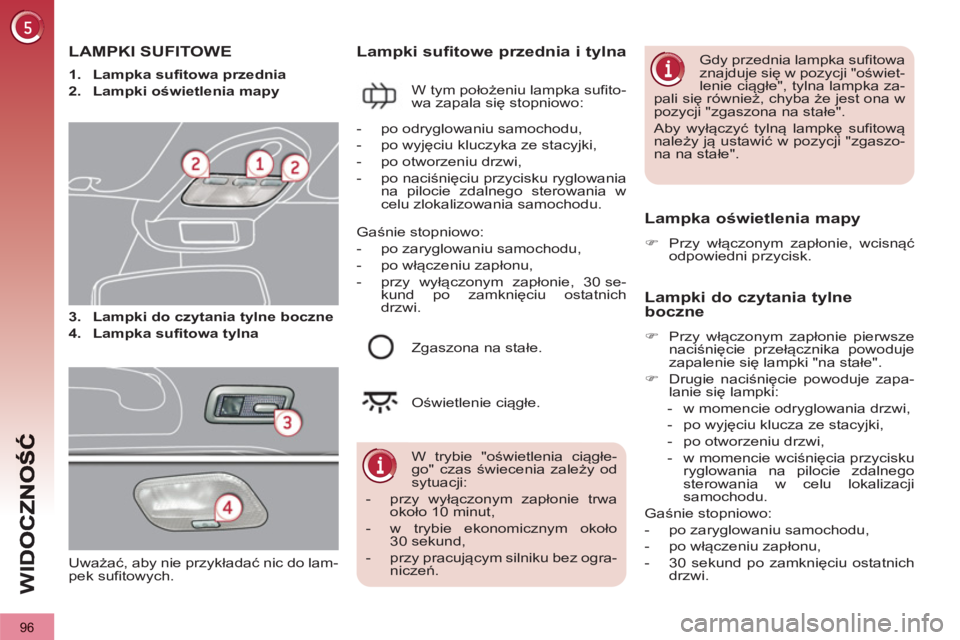

Page 98 of 352
96
WI
D
LAMPKI SUFITOWE
3.
Lampki do czytania tylne boczne
4.
Lampka sufitowa tylna
Lampki sufitowe przednia i tylna
W tym położeniu lampka sufito-
wa zapala się stopniowo:
Lampka oświetlenia mapy
)
Przy włączonym zapłonie, wcisnąć
odpowiedni przycisk.
W trybie "oświetlenia ciągłe-
go" czas świecenia zależy od
sytuacji:
- przy wyłączonym zapłonie trwa
około 10 minut,
- w trybie ekonomicznym około
30 sekund,
- przy pracującym silniku bez ogra-
niczeń.
- po odryglowaniu samochodu,
- po wyjęciu kluczyka ze stacyjki,
- po otworzeniu drzwi,
- po naciśnięciu przycisku ryglowania
na pilocie zdalnego sterowania w
celu zlokalizowania samochodu.
Zgaszona na stałe.
Oświetlenie ciągłe.
Gdy przednia lampka sufitowa
znajduje się w pozycji "oświet-
lenie ciągłe", tylna lampka za-
pali się również, chyba ż
e jest ona w
pozycji "zgaszona na stałe".
Aby wyłączyć tylną lampkę sufitową
należy ją ustawić w pozycji "zgaszo-
na na stałe".
Lampki do czytania tylneboczne
)
Przy włączonym zapłonie pierwsze
naciśnięcie przełącznika powoduje
zapalenie się lampki "na stałe".
)
Drugie naciśnięcie powoduje zapa-
lanie się lampki:
- w momencie odryglowania drzwi,
- po wyjęciu klucza ze stacyjki,
- po otworzeniu drzwi,
- w momencie wciśnięcia przycisku
ryglowania na pilocie zdalnego
sterowania w celu lokalizacji
samochodu.
Gaśnie stopniowo:
- po zaryglowaniu samochodu,
- po włączeniu zapłonu,
- 30 sekund po zamknięciu ostatnich
drzwi.
Gaśnie stopniowo:
- po zaryglowaniu samochodu,
- po włączeniu zapłonu,
- przy wyłączonym zapłonie, 30 se-
kund po zamknięciu ostatnich
drzwi.
Uważać, aby nie przyk
ładać nic do lam-
pek sufitowych.
1.
Lampka sufitowa przednia
2.
Lampki oświetlenia mapy

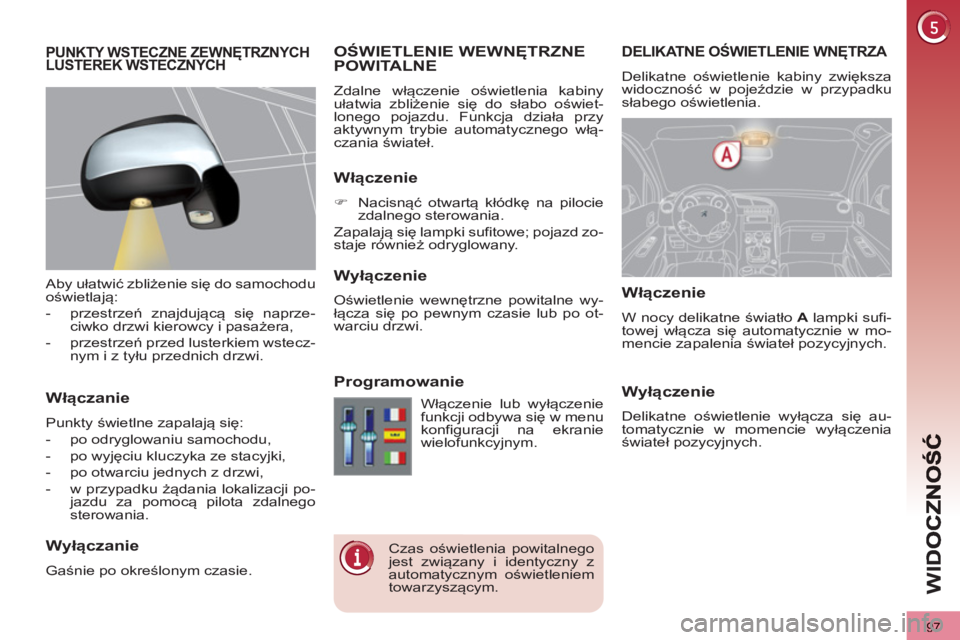

Page 99 of 352
97
WI
D
DELIKATNE OŚWIETLENIE WNĘTRZA
OŚWIETLENIE WEWNĘTRZNE POWITALNE
Zdalne włączenie oświetlenia kabiny
ułatwia zbliżenie się do słabo oświet-
lonego pojazdu. Funkcja działa przy
aktywnym trybie automatycznego włą-
czania świateł.
Włączenie
)
Nacisnąć otwartą kłódkę na pilocie
zdalnego sterowania.
Zapalają się lampki sufitowe; pojazd zo-
staje również odryglowany.
Wyłączenie
Oświetlenie wewnętrzne powitalne wy-
łącza się po pewnym czasie lub po ot-
warciu drzwi.
Programowanie
Włączenie
W nocy delikatne światło A
lampki sufi-
towej włącza się automatycznie w mo-
mencie zapalenia świateł pozycyjnych.
Wyłączenie
Delikatne oświetlenie wyłącza się au-
tomatycznie w momencie wyłączenia
świateł pozycyjnych.
Czas oświetlenia powitalnego
jest związany i identyczny z
automatycznym oświetleniem
towarzyszącym.
Włączenie lub wyłączenie
funkcji odbywa się w menu
konfiguracji na ekranie
wielofunkcyjnym.
PUNKTY WSTECZNE ZEWNĘTRZNYCHLUSTEREK WSTECZNYCH
Aby ułatwić zbliżenie się do samochodu
oświetlają:
- przestrzeń znajdującą się naprze-
ciwko drzwi kierowcy i pasażera,
- przestrzeń przed lusterkiem wstecz-
nym i z tyłu przednich drzwi.
Włączanie
Punkty świetlne zapalają się:
- po odryglowaniu samochodu,
- po wyjęciu kluczyka ze stacyjki,
- po otwarciu jednych z drzwi,
- w przypadku żądania lokalizacji po-
jazdu za pomocą pilota zdalnego
sterowania.
Wyłączanie
Gaśnie po określonym czasie.
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku
słabego oświetlenia.

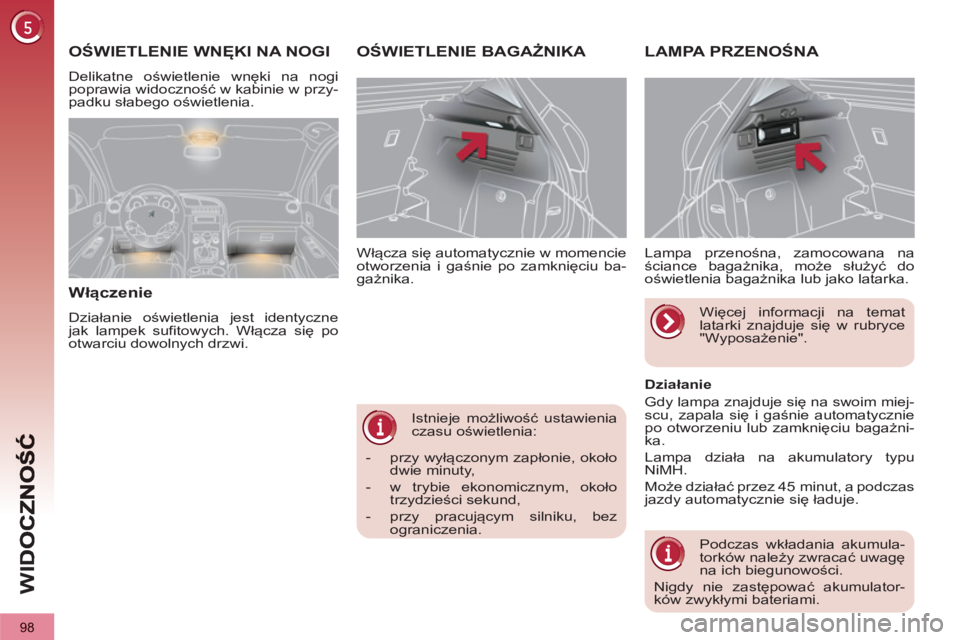

Page 100 of 352
98
WI
D
Istnieje możliwość ustawienia
czasu oświetlenia:
Włącza się automatycznie w momencie
otworzenia i gaśnie po zamknięciu ba-
gażnika.
OŚWIETLENIE BAGAŻNIKA
LAMPA PRZENOŚNA
Lampa przenośna, zamocowana na
ściance bagażnika, może służyć do
oświetlenia bagażnika lub jako latarka.
Działanie
Gdy lampa znajduje się na swoim miej-
scu, zapala się i gaśnie automatycznie
po otworzeniu lub zamknięciu bagażni-
ka.
Lampa działa na akumulatory typu
NiMH.
Może działać przez 45 minut, a podczas
jazdy automatycznie się ładuje.
Podczas wkładania akumula-
torków należy zwracać uwagę
na ich biegunowości.
Nigdy nie zastępować akumulator-
ków zwykłymi bateriami.
Więcej informacji na temat
latarki znajduje się w rubryce
"Wyposażenie".
OŚWIETLENIE WNĘKI NA NOGI
Delikatne oświetlenie wnęki na nogi
poprawia widoczność w kabinie w przy-
padku słabego oświetlenia.
Włączenie
Działanie oświetlenia jest identyczne
jak lampek sufitowych. Włącza się po
otwarciu dowolnych drzwi.
- przy wyłączonym zapłonie, około
dwie minuty,
- w trybie ekonomicznym, około
trzydzieści sekund,
- przy pracującym silniku, bez
ograniczenia.
