Page 101 of 352
99
ALMACENAMIENTOS

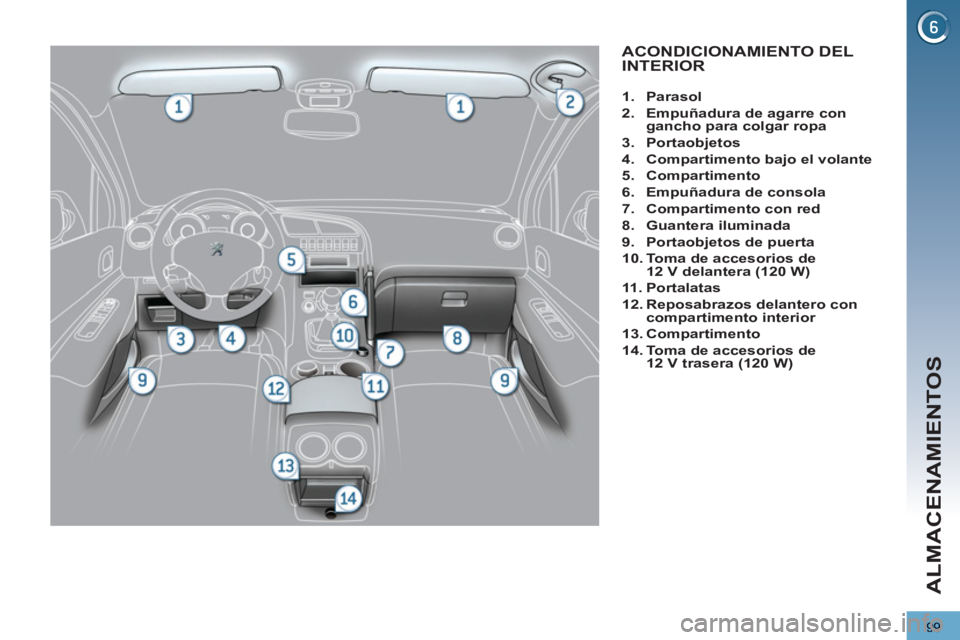

ACONDICIONAMIENTO DEL
INTERIOR
1.
Parasol
2.
Empuñadura de agarre con
gancho para colgar ropa
3.
Portaobjetos
4.
Compartimento bajo el volante
5.
Compartimento
6.
Empuñadura de consola
7.
Compartimento con red
8.
Guantera iluminada
9.
Portaobjetos de puerta
10.
Toma de accesorios de
12 V delantera (120 W)
11 .
Portalatas
12.
Reposabrazos delantero con
compartimento interior
13.
Compartimento
14.
Toma de accesorios de
12 V trasera (120 W)
Page 102 of 352
100
ALMACENAMIENTOS

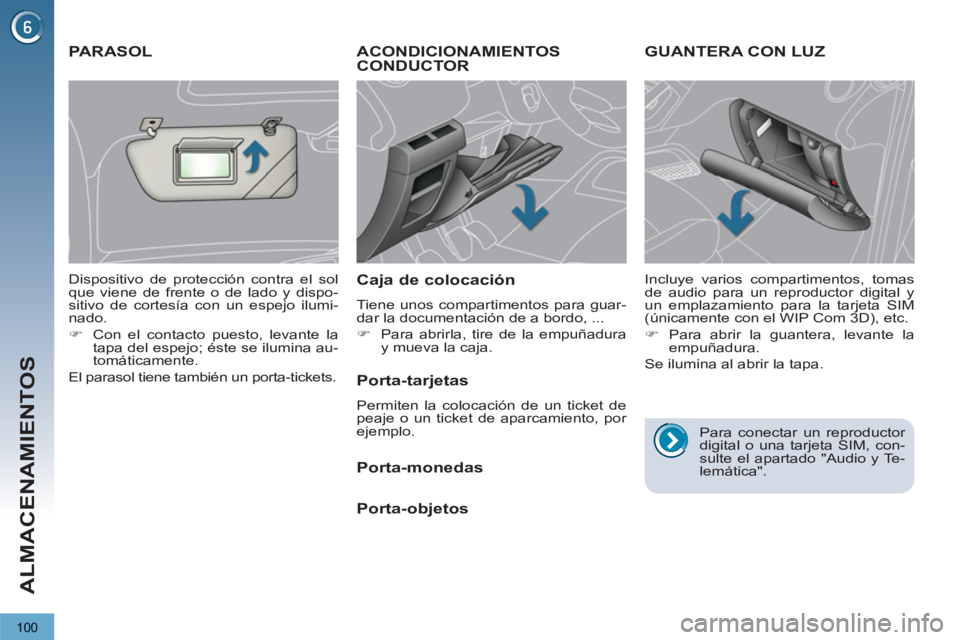

ACONDICIONAMIENTOS
CONDUCTOR
Caja de colocación
Tiene unos compartimentos para guar-
dar la documentación de a bordo, ...
)
Para abrirla, tire de la empuñadura
y mueva la caja.
GUANTERA CON LUZ
Incluye varios compartimentos, tomas
de audio para un reproductor digital y
un emplazamiento para la tarjeta SIM
(únicamente con el WIP Com 3D), etc.
)
Para abrir la guantera, levante la
empuñadura.
Se ilumina al abrir la tapa.
PARASOL
Dispositivo de protección contra el sol
que viene de frente o de lado y dispo-
sitivo de cortesía con un espejo ilumi-
nado.
)
Con el contacto puesto, levante la
tapa del espejo; éste se ilumina au-
tomáticamente.
El parasol tiene también un porta-tickets.
Porta-tarjetas
Permiten la colocación de un ticket de
peaje o un ticket de aparcamiento, por
ejemplo.
Porta-monedas
Porta-objetos
Para conectar un reproductor
digital o una tarjeta SIM, con-
sulte el apartado "Audio y Te-
lemática".
Page 103 of 352
101
ALMACENAMIENTOS

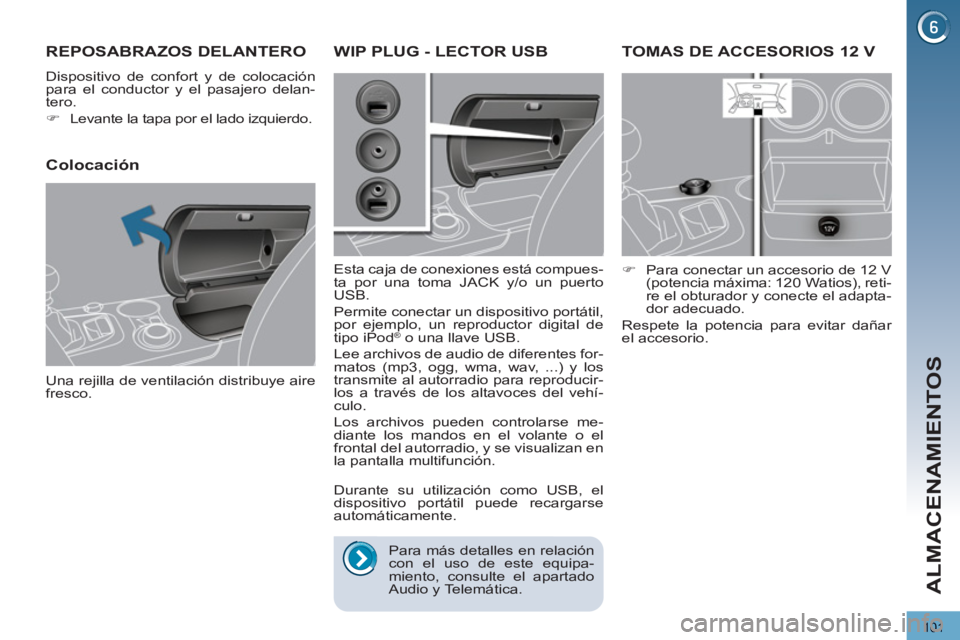

TOMAS DE ACCESORIOS 12 V
)
Para conectar un accesorio de 12 V
(potencia máxima: 120 Watios), reti-
re el obturador y conecte el adapta-
dor adecuado.
Respete la potencia para evitar dañar
el accesorio.
REPOSABRAZOS DELANTERO
Dispositivo de confort y de colocación
para el conductor y el pasajero delan-
tero.
)
Levante la tapa por el lado izquierdo.
Colocación
Una rejilla de ventilación distribuye aire
fresco.
WIP PLUG - LECTOR USB
Esta caja de conexiones está compues-
ta por una toma JACK y/o un puerto
USB.
Permite conectar un dispositivo portátil,
por ejemplo, un reproductor digital de
tipo iPod
® o una llave USB.
Lee archivos de audio de diferentes for-
matos (mp3, ogg, wma, wav, ...) y los
transmite al autorradio para reproducir-
los a través de los altavoces del vehí-
culo.
Los archivos pueden controlarse me-
diante los mandos en el volante o el
frontal del autorradio, y se visualizan en
la pantalla multifunción.
Durante su utilización como USB, el
dispositivo portátil puede recargarse
automáticamente.
Para más detalles en relación
con el uso de este equipa-
miento, consulte el apartado
Audio y Telemática.
Page 104 of 352
102
ALMACENAMIENTOS
Para evitar el riesgo de blo-
queo de los pedales:
ALFOMBRILLAS
Dispositivo amovible de protección de
la moqueta.
Montaje
Para volver a montar la alfombrilla del
lado del conductor:
)
Coloque correctamente la alfombri-
lla.
)
Vuelva a insertar las fijaciones, pre-
sionando.
)
Compruebe que la alfombrilla esté
bien fijada.
Montaje
Para el primer montaje de la alfombrilla
del lado del conductor, utilice exclusiva-
mente las fijaciones que se incluyen.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.
Desmontaje
Para desmontar la alfombrilla del lado
del conductor:
)
Retroceda el asiento al máximo.
)
Suelte las fijaciones.
)
Retire la alfombrilla.
- Utilice exclusivamente alfombri-
llas adaptadas a las fijaciones de
que dispone el vehículo; su uso
es obligatorio.
- Nunca superponga varias alfom-
brillas.
El uso de alfombrillas no homolo-
gadas por PEUGEOT puede obs-
taculizar el acceso a los pedales y
entorpecer el funcionamiento del re-
gulador/limitador de velocidad.
Page 105 of 352
103
ALMACENAMIENTOS

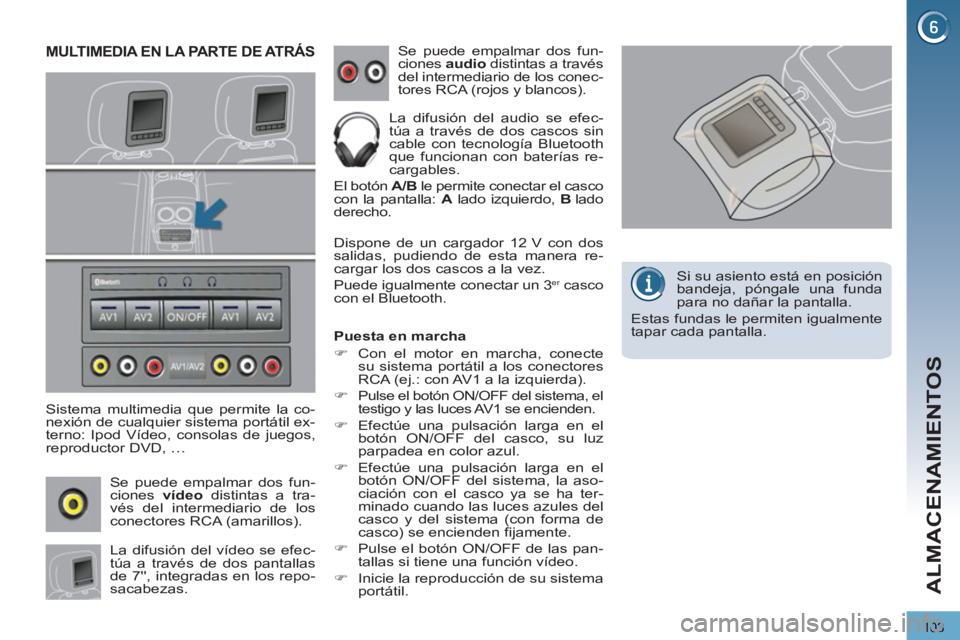

MULTIMEDIA EN LA PARTE DE ATRÁS
Sistema multimedia que permite la co-
nexión de cualquier sistema portátil ex-
terno: Ipod Vídeo, consolas de juegos,
reproductor DVD, …
Se puede empalmar dos fun-
ciones vídeo
distintas a tra-
vés del intermediario de los
conectores RCA (amarillos).
La difusión del vídeo se efec-
túa a través de dos pantallas
de 7'', integradas en los repo-
sacabezas. Se puede empalmar dos fun-
ciones audio
distintas a través
del intermediario de los conec-
tores RCA (rojos y blancos).
La difusión del audio se efec-
túa a través de dos cascos sin
cable con tecnología Bluetooth
que funcionan con baterías re-
cargables.
El botón A/B
le permite conectar el casco
con la pantalla: A
lado izquierdo, B
lado
derecho.
Dispone de un cargador 12 V con dos
salidas, pudiendo de esta manera re-
cargar los dos cascos a la vez.
Puede igualmente conectar un 3
er
casco
con el Bluetooth.
Puesta en marcha
)
Con el motor en marcha, conecte
su sistema portátil a los conectores
RCA (ej.: con AV1 a la izquierda).
)
Pulse el botón ON/OFF del sistema, el
testigo y las luces AV1 se encienden.
)
Efectúe una pulsación larga en el
botón ON/OFF del casco, su luz
parpadea en color azul.
)
Efectúe una pulsación larga en el
botón ON/OFF del sistema, la aso-
ciación con el casco ya se ha ter-
minado cuando las luces azules del
casco y del sistema (con forma de
casco) se encienden fijamente.
)
Pulse el botón ON/OFF de las pan-
tallas si tiene una función vídeo.
)
Inicie la reproducción de su sistema
portátil.
Si su asiento está en posición
bandeja, póngale una funda
para no dañar la pantalla.
Estas fundas le permiten igualmente
tapar cada pantalla.

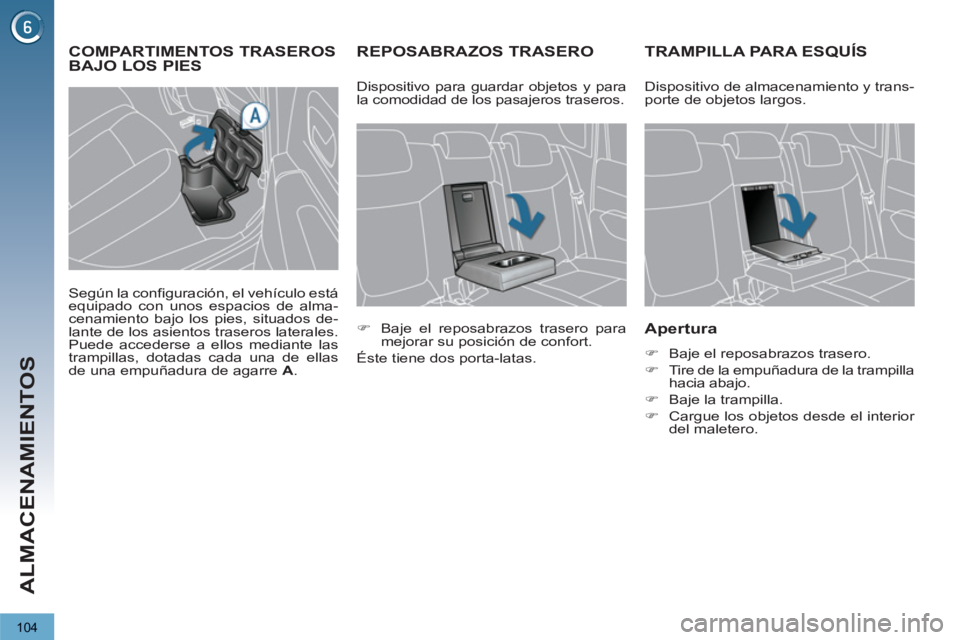

Page 106 of 352
104
ALMACENAMIENTOS
REPOSABRAZOS TRASERO TRAMPILLA PARA ESQUÍS
Apertura
)
Baje el reposabrazos trasero.
)
Tire de la empuñadura de la trampilla
hacia abajo.
)
Baje la trampilla.
)
Cargue los objetos desde el interior
del maletero.
)
Baje el reposabrazos trasero para
mejorar su posición de confort.
Éste tiene dos porta-latas. Dispositivo para guardar objetos y para
la comodidad de los pasajeros traseros. Dispositivo de almacenamiento y trans-
porte de objetos largos.
COMPARTIMENTOS TRASEROS
BAJO LOS PIES
Según la configuración, el vehículo está
equipado con unos espacios de alma-
cenamiento bajo los pies, situados de-
lante de los asientos traseros laterales.
Puede accederse a ellos mediante las
trampillas, dotadas cada una de ellas
de una empuñadura de agarre A
.
Page 107 of 352
105
ALMACENAMIENTOS

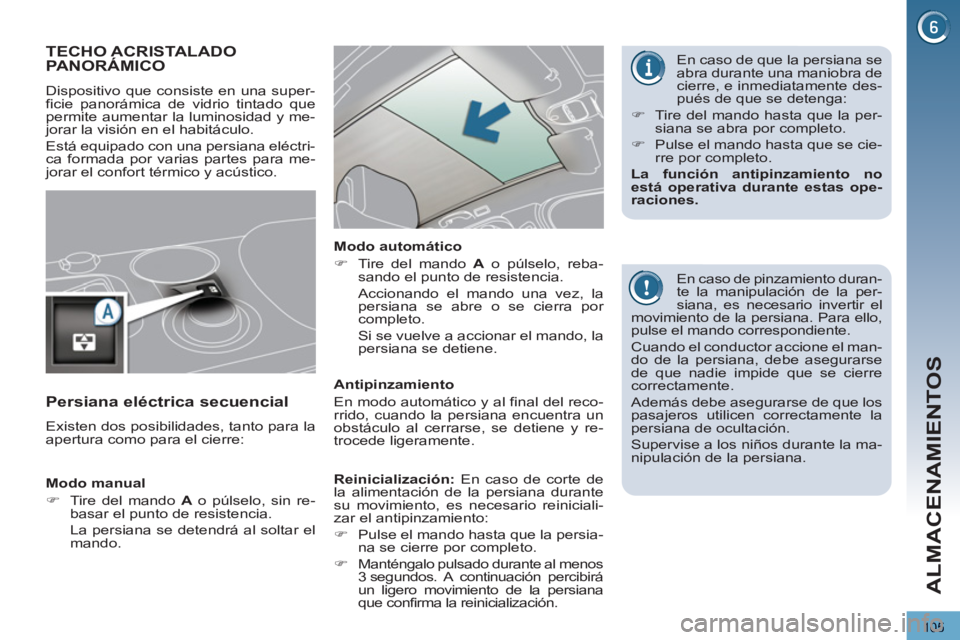

TECHO ACRISTALADOPANORÁMICO
Dispositivo que consiste en una super-
ficie panorámica de vidrio tintado que
permite aumentar la luminosidad y me-
jorar la visión en el habitáculo.
Está equipado con una persiana eléctri-
ca formada por varias partes para me-
jorar el confort térmico y acústico.
En caso de pinzamiento duran-
te la manipulación de la per-
siana, es necesario invertir el
movimiento de la persiana. Para ello,
pulse el mando correspondiente.
Cuando el conductor accione el man-
do de la persiana, debe asegurarse
de que nadie impide que se cierre
correctamente.
Además debe asegurarse de que los
pasajeros utilicen correctamente la
persiana de ocultación.
Supervise a los niños durante la ma-
nipulación de la persiana.
Modo manual
)
Tire del mando A
o púlselo, sin re-
basar el punto de resistencia.
La persiana se detendrá al soltar el
mando.
Modo automático
)
Tire del mando A
o púlselo, reba-
sando el punto de resistencia.
Accionando el mando una vez, la
persiana se abre o se cierra por
completo.
Si se vuelve a accionar el mando, la
persiana se detiene.
Antipinzamiento
En modo automático y al final del reco-
rrido, cuando la persiana encuentra un
obstáculo al cerrarse, se detiene y re-
trocede ligeramente.
Persiana eléctrica secuencial
Existen dos posibilidades, tanto para la
apertura como para el cierre:
En caso de que la persiana se
abra durante una maniobra de
cierre, e inmediatamente des-
pués de que se detenga:
)
Tire del mando hasta que la per-
siana se abra por completo.
)
Pulse el mando hasta que se cie-
rre por completo.
La función antipinzamiento no
está operativa durante estas ope-
raciones.
Reinicialización:
En caso de corte de
la alimentación de la persiana durante
su movimiento, es necesario reiniciali-
zar el antipinzamiento:
)
Pulse el mando hasta que la persia-
na se cierre por completo.
)
Manténgalo pulsado durante al menos
3 segundos. A continuación percibirá
un ligero movimiento de la persiana
que confirma la reinicialización.
Page 108 of 352
106
ALMACENAMIENTOS

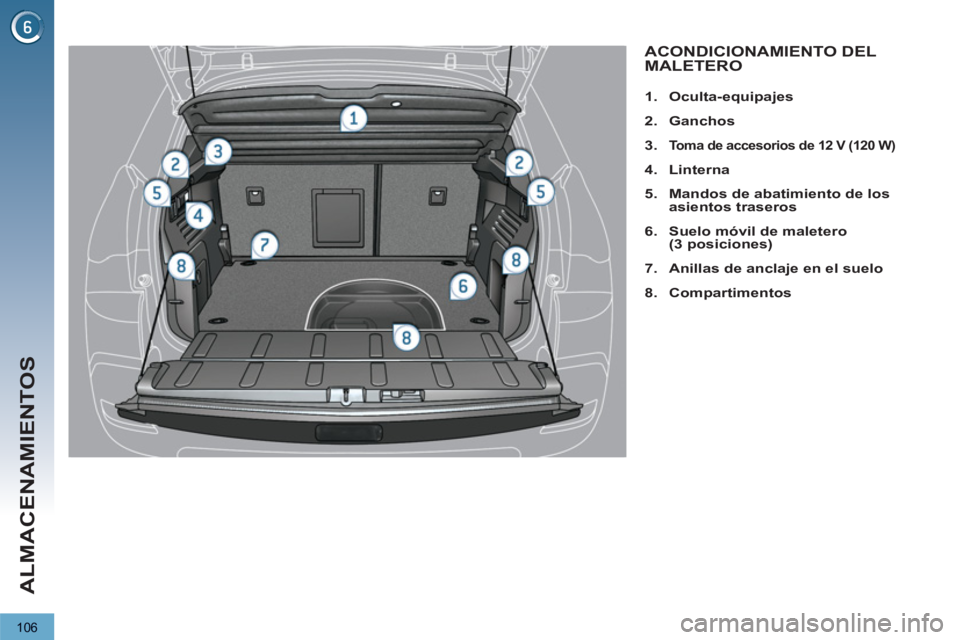

ACONDICIONAMIENTO DEL MALETERO
1.
Oculta-equipajes
2.
Ganchos
3.
Toma de accesorios de 12 V
(120 W)
4.
Linterna
5.
Mandos de abatimiento de los
asientos traseros
6.
Suelo móvil de maletero
(3 posiciones)
7.
Anillas de anclaje en el suelo
8.
Compartimentos
Page 109 of 352
107
ALMACENAMIENTOS

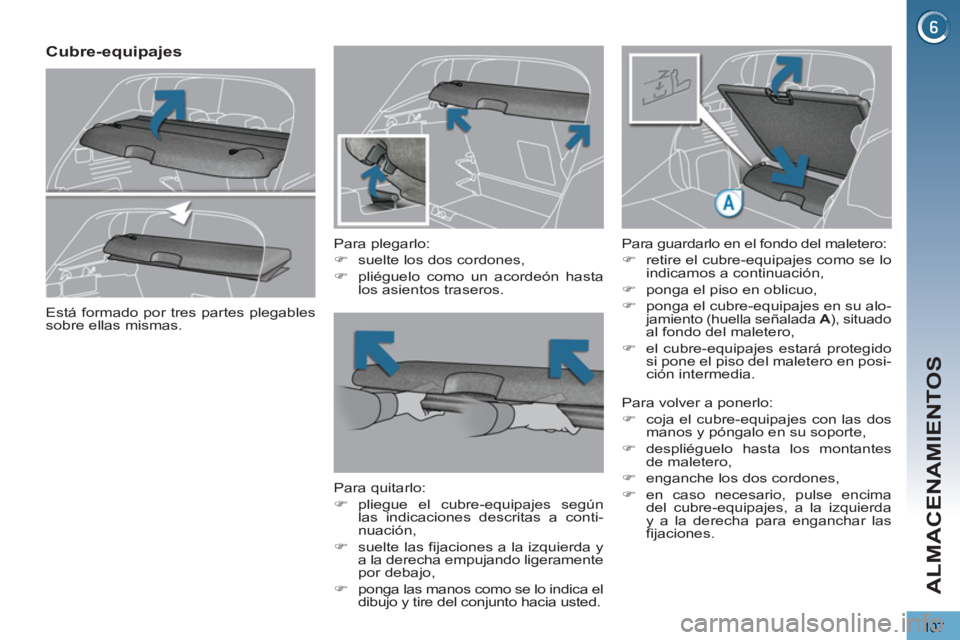

Cubre-equipajes
Para plegarlo:
)
suelte los dos cordones,
)
pliéguelo como un acordeón hasta
los asientos traseros.
Para quitarlo:
)
pliegue el cubre-equipajes según
las indicaciones descritas a conti-
nuación,
)
suelte las fijaciones a la izquierda y
a la derecha empujando ligeramente
por debajo,
)
ponga las manos como se lo indica el
dibujo y tire del conjunto hacia usted.
Para guardarlo en el fondo del maletero:
)
retire el cubre-equipajes como se lo
indicamos a continuación,
)
ponga el piso en oblicuo,
)
ponga el cubre-equipajes en su alo-
jamiento (huella señalada A
), situado al fondo del maletero,
)
el cubre-equipajes estará protegido
si pone el piso del maletero en posi-
ción intermedia.
Está formado por tres partes plegables
sobre ellas mismas.
Para volver a ponerlo:
)
coja el cubre-equipajes con las dos
manos y póngalo en su soporte,
)
despliéguelo hasta los montantes
de maletero,
)
enganche los dos cordones,
)
en caso necesario, pulse encima
del cubre-equipajes, a la izquierda
y a la derecha para enganchar las
fijaciones.
Page 110 of 352
108
ALMACENAMIENTOS

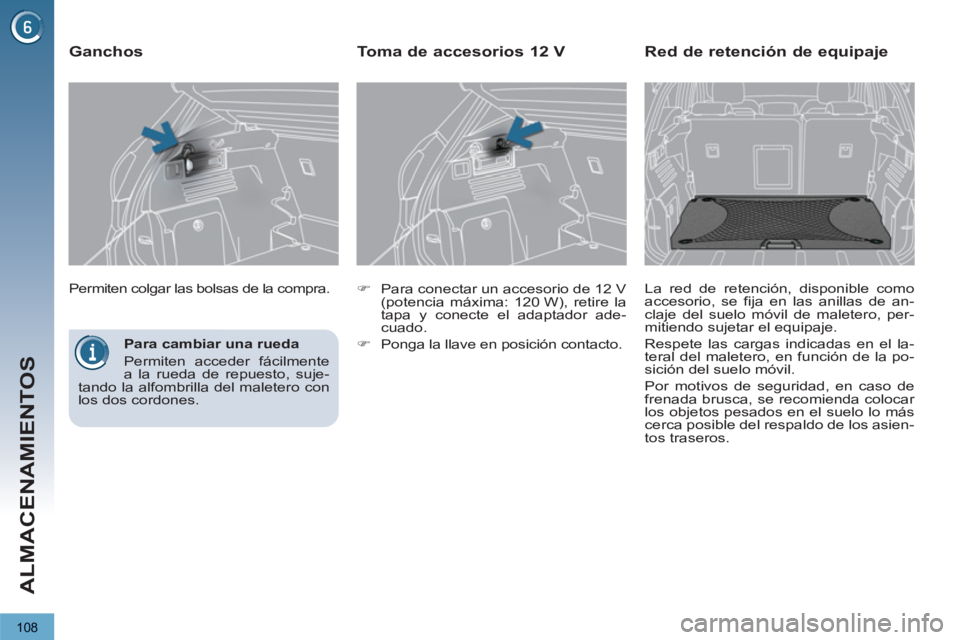

Para cambiar una rueda
Permiten acceder fácilmente
a la rueda de repuesto, suje-
tando la alfombrilla del maletero con
los dos cordones.
Permiten colgar las bolsas de la compra.
Ganchos
)
Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire la
tapa y conecte el adaptador ade-
cuado.
)
Ponga la llave en posición contacto.
Toma de accesorios 12 V
Red de retención de equipaje
La red de retención, disponible como
accesorio, se fija en las anillas de an-
claje del suelo móvil de maletero, per-
mitiendo sujetar el equipaje.
Respete las cargas indicadas en el la-
teral del maletero, en función de la po-
sición del suelo móvil.
Por motivos de seguridad, en caso de
frenada brusca, se recomienda colocar
los objetos pesados en el suelo lo más
cerca posible del respaldo de los asien-
tos traseros.
