PEUGEOT 3008 2018 Instrukcja obsługi (in Polish)

229

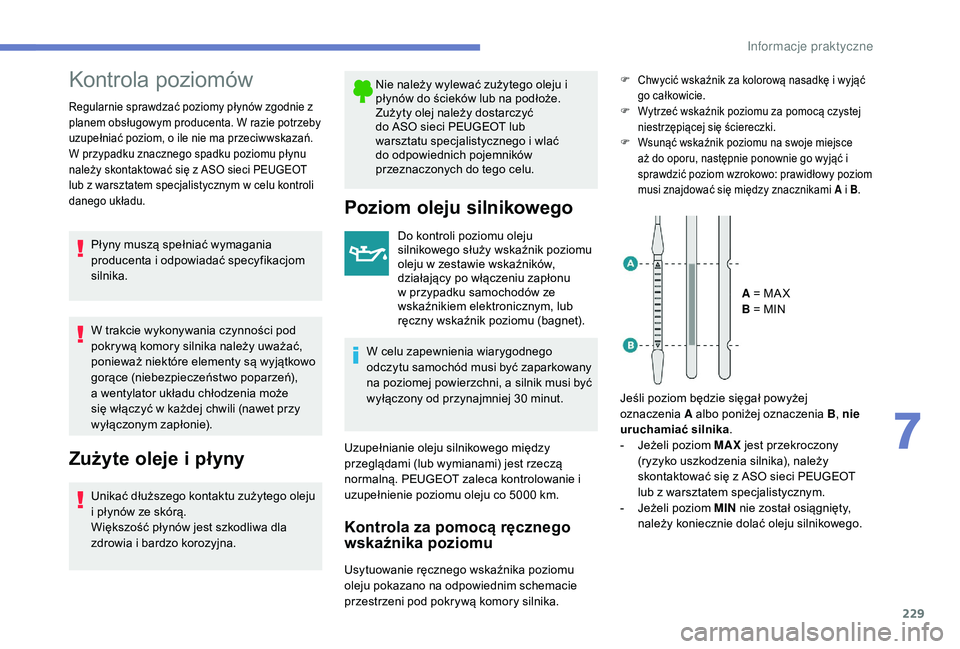

Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie z
planem obsługowym producenta. W razie potrzeby
uzupełniać poziom, o ile nie ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym w celu kontroli
danego układu.
Płyny muszą spełniać wymagania
producenta i odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego oleju
i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.Nie należy wylewać zużytego oleju i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci PEUGEOT lub
warsztatu specjalistycznego i wlać
do odpowiednich pojemników
przeznaczonych do tego celu.
Poziom oleju silnikowego
Do kontroli poziomu oleju
silnikowego służy wskaźnik poziomu
oleju w zestawie wskaźników,
działający po włączeniu zapłonu
w przypadku samochodów ze
wskaźnikiem elektronicznym, lub
ręczny wskaźnik poziomu (bagnet).
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. PEUGEOT zaleca kontrolowanie i
uzupełnienie poziomu oleju co 5000 km.
Kontrola za pomocą ręcznego
wskaźnika poziomu
F Chwycić wskaźnik za kolorową nasadkę i wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą czystej
niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje miejsce
aż do oporu, następnie ponownie go wyjąć i
sprawdzić poziom wzrokowo: prawidłowy poziom
musi znajdować się między znacznikami A i B .
A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej
oznaczenia
A

albo poniżej oznaczenia B , nie
uruchamiać silnika .
-

J

eżeli poziom MAX jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
-

J

eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
7
Informacje praktyczne

230

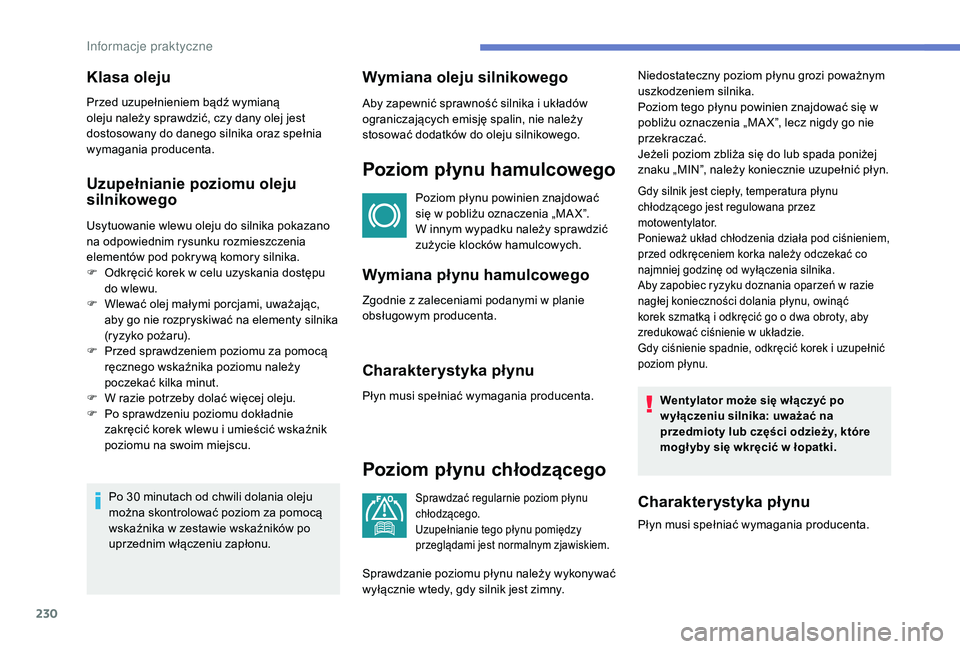

Uzupełnianie poziomu oleju
silnikowego
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
F
O
dkręcić korek w celu uzyskania dostępu
do wlewu.
F

W
lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r
azie potrzeby dolać więcej oleju.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i umieścić wskaźnik
poziomu na swoim miejscu.
Po 30 minutach od chwili dolania oleju
można skontrolować poziom za pomocą
wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”.
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Zgodnie z zaleceniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest normalnym zjawiskiem.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Poziom tego płynu powinien znajdować się w
pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator.
Ponieważ układ chłodzenia działa pod ciśnieniem,
przed odkręceniem korka należy odczekać co
najmniej godzinę od wyłączenia silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i odkręcić go o dwa obroty, aby
zredukować ciśnienie w układzie.
Gdy ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Sprawdzanie poziomu płynu należy wykonywać
wyłącznie wtedy, gdy silnik jest zimny.

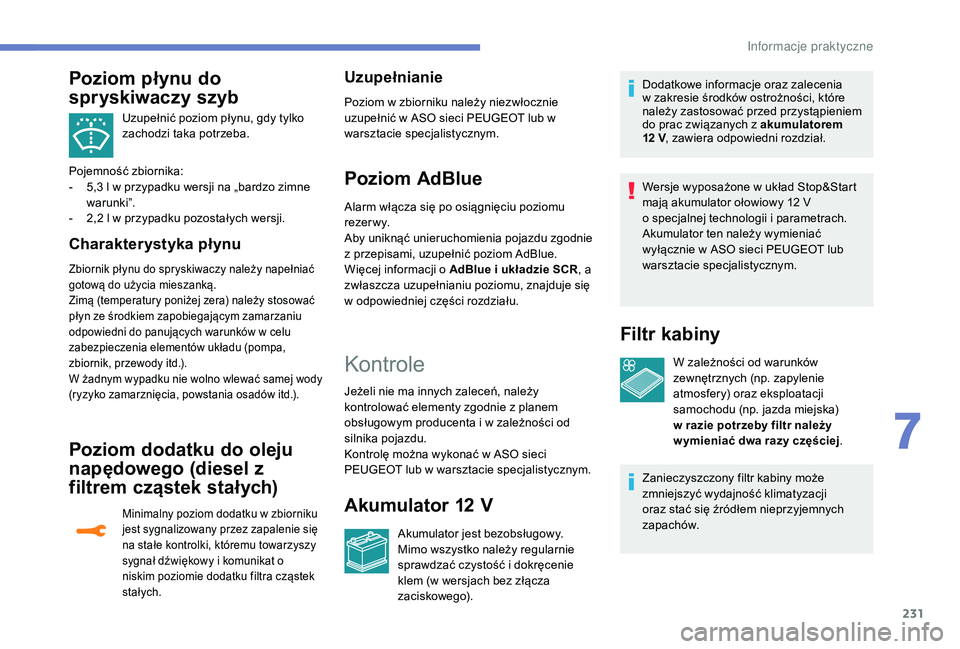

In

231
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Pojemność zbiornika:
-

5

,3 l w przypadku wersji na „bardzo zimne
warunki”.
-

2

,2 l w przypadku pozostałych wersji.
Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy napełniać
gotową do użycia mieszanką.
Zimą (temperatury poniżej zera) należy stosować
płyn ze środkiem zapobiegającym zamarzaniu
odpowiedni do panujących warunków w celu
zabezpieczenia elementów układu (pompa,
zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać samej wody
(ryzyko zamarznięcia, powstania osadów itd.).
Poziom dodatku do oleju
napędowego (diesel z
filtrem cząstek stałych)
Minimalny poziom dodatku w zbiorniku
jest sygnalizowany przez zapalenie się
na stałe kontrolki, któremu towarzyszy
sygnał dźwiękowy i komunikat o
niskim poziomie dodatku filtra cząstek
stałych.
Uzupełnianie
Poziom w zbiorniku należy niezwłocznie
uzupełnić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Poziom AdBlue
Alarm włącza się po osiągnięciu poziomu
r eze r w y.
Aby uniknąć unieruchomienia pojazdu zgodnie
z przepisami, uzupełnić poziom AdBlue.
Więcej informacji o AdBlue i układzie SCR , a
zwłaszcza uzupełnianiu poziomu, znajduje się
w odpowiedniej części rozdziału.
Poziom płynu do
spryskiwaczy szyb
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i w zależności od
silnika pojazdu.
Kontrolę można wykonać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego). Dodatkowe informacje oraz zalecenia
w zakresie środków ostrożności, które
należy zastosować przed przystąpieniem
do prac związanych z akumulatorem
12
V
, zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop&Start
mają akumulator ołowiowy 12 V
o specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
7
In

232

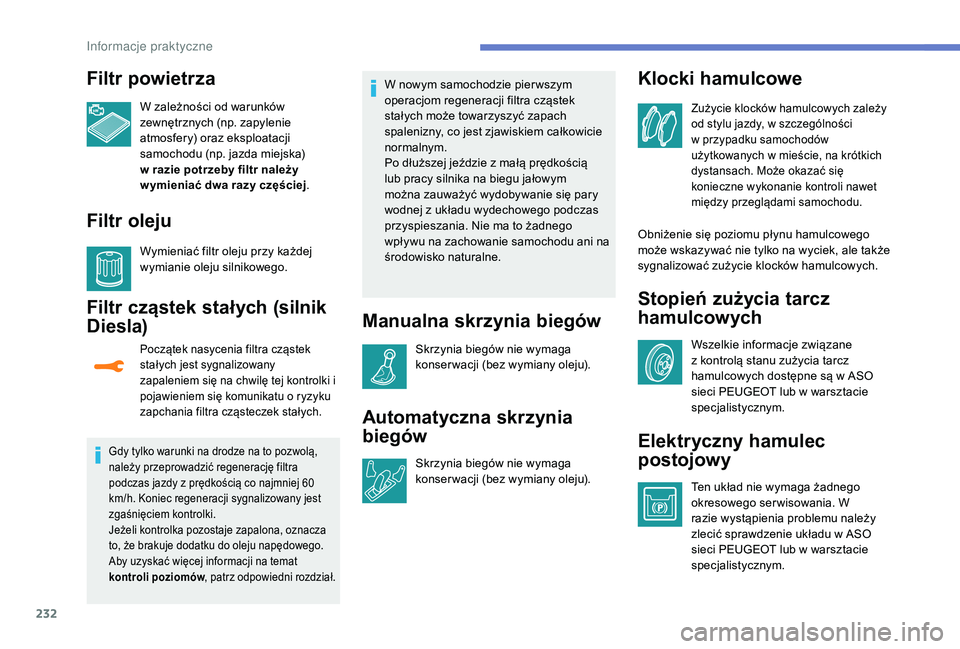

Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w razie potrzeby filtr należy
w ymieniać dwa razy częściej.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Filtr cząstek stałych (silnik
Diesla)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej kontrolki i
pojawieniem się komunikatu o ryzyku
zapchania filtra cząsteczek stałych.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację filtra
podczas jazdy z prędkością co najmniej 60
km/h. Koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona, oznacza
to, że brakuje dodatku do oleju napędowego.
Aby uzyskać więcej informacji na temat
kontroli poziomów, patrz odpowiedni rozdział.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
spalenizny, co jest zjawiskiem całkowicie
normalnym.
Po dłuższej jeździe z małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych zależy
od stylu jazdy, w szczególności
w przypadku samochodów
użytkowanych w mieście, na krótkich
dystansach. Może okazać się
konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Stopień zużycia tarcz
hamulcowych
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Elektryczny hamulec
postojowy
Ten układ nie wymaga żadnego
okresowego ser wisowania. W
razie wystąpienia problemu należy
zlecić sprawdzenie układu w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
In

233

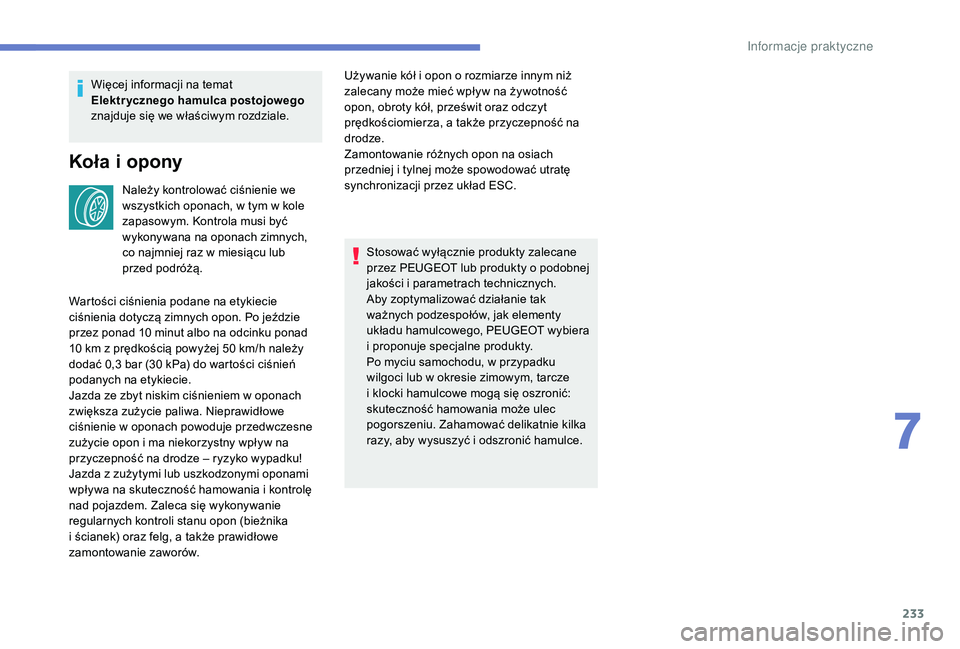

Więcej informacji na temat
Elektr ycznego hamulca postojowego
znajduje się we właściwym rozdziale.
Koła i opony
Należy kontrolować ciśnienie we
wszystkich oponach, w tym w kole
zapasowym. Kontrola musi być
wykonywana na oponach zimnych,
co najmniej raz w miesiącu lub
przed podróżą.Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na żywotność
opon, obroty kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach
przedniej i tylnej może spowodować utratę
synchronizacji przez układ ESC.
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o podobnej
jakości i parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odszronić hamulce.
Wartości ciśnienia podane na etykiecie
ciśnienia dotyczą zimnych opon. Po jeździe
przez ponad 10 minut albo na odcinku ponad
10 km z prędkością powyżej 50 km/h należy
dodać 0,3 bar (30 kPa) do wartości ciśnień
podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w oponach
zwiększa zużycie paliwa. Nieprawidłowe
ciśnienie w oponach powoduje przedwczesne
zużycie opon i ma niekorzystny wpływ na
przyczepność na drodze – ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i kontrolę
nad pojazdem. Zaleca się wykonywanie
regularnych kontroli stanu opon (bieżnika
i ścianek) oraz felg, a także prawidłowe
zamontowanie zaworów.
7
In

234

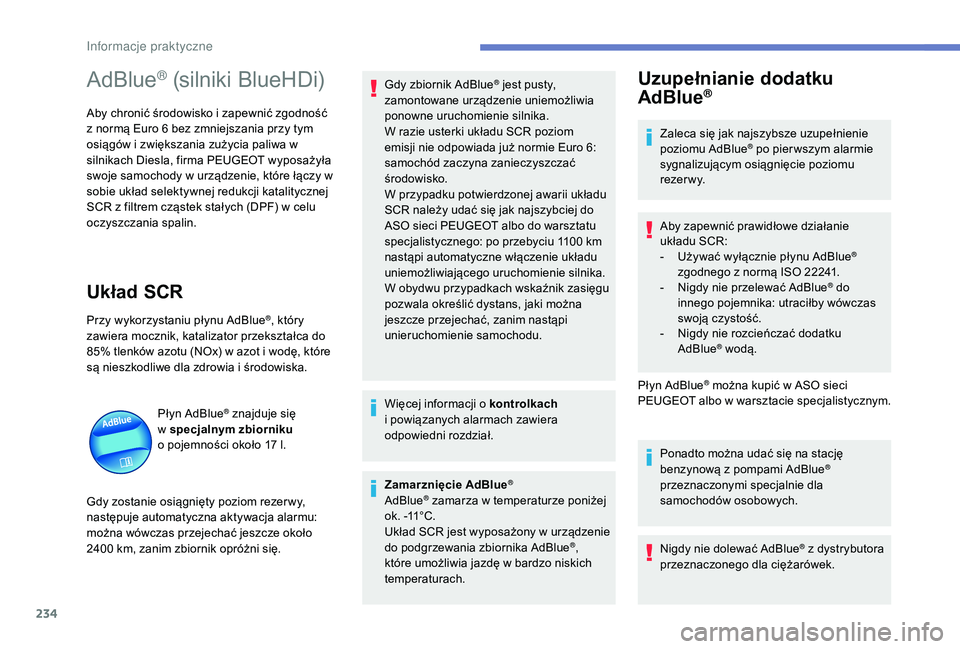

AdBlue® (silniki BlueHDi)
Aby chronić środowisko i zapewnić zgodność
z normą Euro 6 bez zmniejszania przy tym
osiągów i zwiększania zużycia paliwa w
silnikach Diesla, firma PEUGEOT wyposażyła
swoje samochody w urządzenie, które łączy w
sobie układ selektywnej redukcji katalitycznej
SCR z filtrem cząstek stałych (DPF) w celu
oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w azot i wodę, które
są nieszkodliwe dla zdrowia i środowiska.
Płyn AdBlue
® znajduje się
w specjalnym zbiorniku
o

pojemności około 17 l.
Gdy zostanie osiągnięty poziom rezer wy,
następuje automatyczna aktywacja alarmu:
można wówczas przejechać jeszcze około
2400 km, zanim zbiornik opróżni się. Gdy zbiornik AdBlue
® jest pusty,
z
amontowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
W razie usterki układu SCR poziom
emisji nie odpowiada już normie Euro
6:
samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej awarii układu
SCR należy udać się jak najszybciej do
ASO sieci PEUGEOT albo do warsztatu
specjalistycznego: po przebyciu 1100 km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu.
Więcej informacji o kontrolkach
i powiązanych alarmach zawiera
odpowiedni rozdział.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
ok. -11°C.
Układ SCR jest wyposażony w urządzenie
do podgrzewania zbiornika AdBlue
®,
które umożliwia jazdę w bardzo niskich
temperaturach.
Uzupełnianie dodatku
AdBlue®
Zaleca się jak najszybsze uzupełnienie
poziomu AdBlue® po pier wszym alarmie
sygnalizującym osiągnięcie poziomu
r eze r w y.
Aby zapewnić prawidłowe działanie
układu SCR:
-

U

żywać wyłącznie płynu AdBlue
®
zgodnego z normą ISO 22241.
-

N

igdy nie przelewać AdBlue
® do
innego pojemnika: utraciłby wówczas
swoją czystość.
-

N

igdy nie rozcieńczać dodatku
AdBlue
® wodą.
Płyn AdBlue
® można kupić w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Ponadto można udać się na stację
benzynową z pompami AdBlue
®
przeznaczonymi specjalnie dla
samochodów osobowych.
Nigdy nie dolewać AdBlue
® z dystrybutora
przeznaczonego dla ciężarówek.
Informacje praktyczne

235
Zalecenia dotyczące przechowywania
AdBlue® zamarza w temperaturze ok.
-11°C i ulega degradacji w temperaturze
przekraczającej 25°C. Zaleca się
przechowywanie pojemników w chłodnym
miejscu zabezpieczonym przed bezpośrednim
działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać
co najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć po
całkowitym rozmrożeniu.
Nie przechowywać pojemników AdBlue
®
w samochodzie.
Środki ostrożności
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Przechowywać AdBlue
® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania poziomu
płynu zaparkować samochód na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
W razie awarii układu AdBlue
®
potwierdzonej komunikatem „Dolej
AdBlue: rozruch niemożliwy” należy wlać
co najmniej 5 l.
Nigdy nie wlewać AdBlue
® do zbiornika
oleju napędowego. W razie rozbryzgów płynu AdBlue
® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli płyn skrystalizował się, usunąć go
przy użyciu gąbki i gorącej wody.
Ważne: w przypadku uzupełniania po
awarii spowodowanej brakiem dodatku
AdBlue należy koniecznie odczekać około
5 minut przed ponownym włączeniem
zapłonu, bez otwierania drzwi kierowcy,
odr yglow ywania samochodu ani wkładania
kluczyka do stacyjki. Nie należy też wnosić
kluczyka układu otwierania i uruchamiania
bez użycia kluczyka do kabiny.
Włączyć zapłon, odczekać 10 sekund i
uruchomić silnik.
F Wyłączyć zapłon i wyjąć kluczyk ze stacyjki, aby wyłączyć silnik.
albo
F

W p
rzypadku samochodów z układem
otwierania i uruchamiania bez użycia
kluczyka nacisnąć przycisk „ START/STOP”,
aby wyłączyć silnik.
AdBlue
® to roztwór na bazie mocznika. Płyn
jest niepalny, bezbar wny i bezwonny ( jeżeli jest
przechowywany w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami niezwłocznie przemyć
je obfitą ilością wody albo roztworem do
przemywania oczu przez co najmniej 15
minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia natychmiast przepłukać
usta czystą wodą, a następnie wypić dużą jej
ilość.
7
Informacje praktyczne

236
F Zaopatrzyć się w pojemnik z płynem AdBlue®. Po sprawdzeniu terminu ważności
i przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika AdBlue
samochodu przeczytać instrukcje podane
na etykiecie.
lub F

W
łożyć pistolet dystrybutora AdBlue
®
i napełnić zbiornik, aż dystrybutor
automatycznie odetnie dopływ.
Ważne:
- A by uniknąć przepełnienia zbiornika
AdBlue
®, zaleca się:
•
W
lać od 10 do 13 l płynu z pojemnika
AdBlue
®.
lub
•

N

ie próbować napełniać zbiornika po
pier wszym automatycznym odcięciu
dopływu w przypadku tankowania na
stacji benzynowej.
-
J

eżeli zbiornik AdBlue
® w samochodzie
został całkowicie opróżniony – co
potwierdzają komunikaty alarmowe i
brak możliwości uruchomienia silnika –
należy koniecznie dolać co najmniej 4 l.
Po dolaniu płynu
F Założyć niebieski korek na wlew zbiornika i obrócić o 1/6 obrotu w prawo do oporu.
F

Z
amknąć klapkę wlewu paliwa. Nie wyrzucać pojemników AdBlue
®
razem z odpadkami domowymi.
Wrzucać je do specjalnego kontenera
przeznaczonego do tego celu albo
zwrócić do dealera.
F

G

dy samochód jest odryglowany i klapka
wlewu paliwa jest otwarta, obrócić niebieski
korek zbiornika AdBlue
® o 1/6 obrotu w
lewo.
F

Z

djąć niebieski korek.
Informacje praktyczne

237

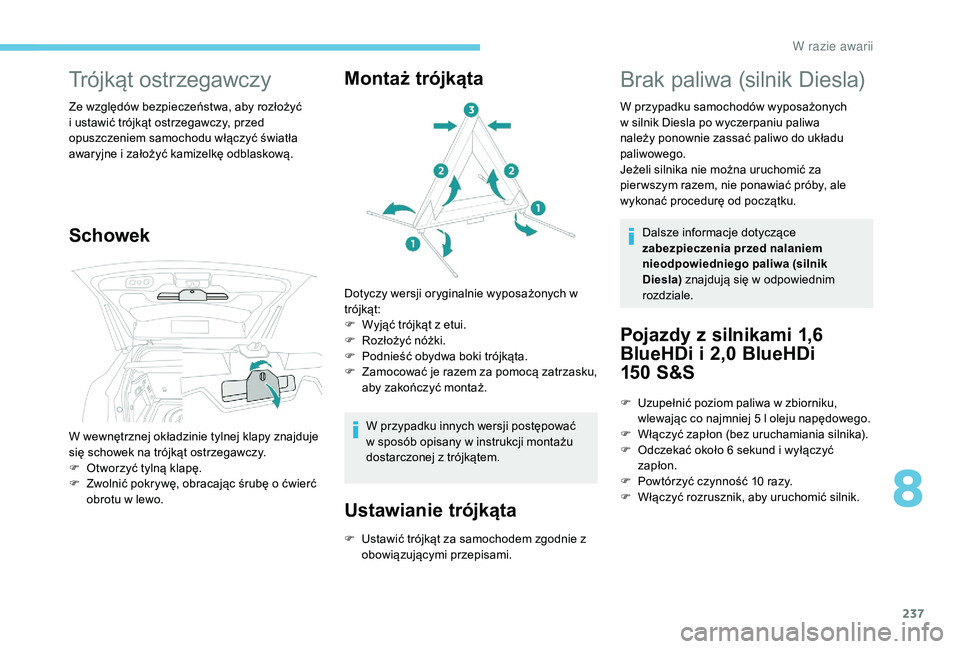

Trójkąt ostrzegawczy
Ze względów bezpieczeństwa, aby rozłożyć
i ustawić trójkąt ostrzegawczy, przed
opuszczeniem samochodu włączyć światła
awaryjne i założyć kamizelkę odblaskową.
SchowekMontaż trójkąta
Dotyczy wersji oryginalnie wyposażonych w
trójkąt:
F

W
yjąć trójkąt z etui.
F

R
ozłożyć nóżki.
F

P
odnieść obydwa boki trójkąta.
F

Z
amocować je razem za pomocą zatrzasku,
aby zakończyć montaż.
W przypadku innych wersji postępować
w sposób opisany w instrukcji montażu
dostarczonej z trójkątem.
Ustawianie trójkąta
W wewnętrznej okładzinie tylnej klapy znajduje
się schowek na trójkąt ostrzegawczy.
F
O
tworzyć tylną klapę.
F

Z
wolnić pokrywę, obracając śrubę o ćwierć
obrotu w lewo.
F

U
stawić trójkąt za samochodem zgodnie z
obowiązującymi przepisami.
Brak paliwa (silnik Diesla)
W przypadku samochodów wyposażonych
w silnik Diesla po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego.
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby, ale
wykonać procedurę od początku.
Dalsze informacje dotyczące
zabezpieczenia przed nalaniem
nieodpowiedniego paliwa (silnik
Diesla) znajdują się w odpowiednim
rozdziale.
Pojazdy z silnikami 1,6
BlueHDi i 2,0 BlueHDi
15 0
S

&S
F Uzupełnić poziom paliwa w zbiorniku, wlewając co najmniej 5 l oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
8
W

238

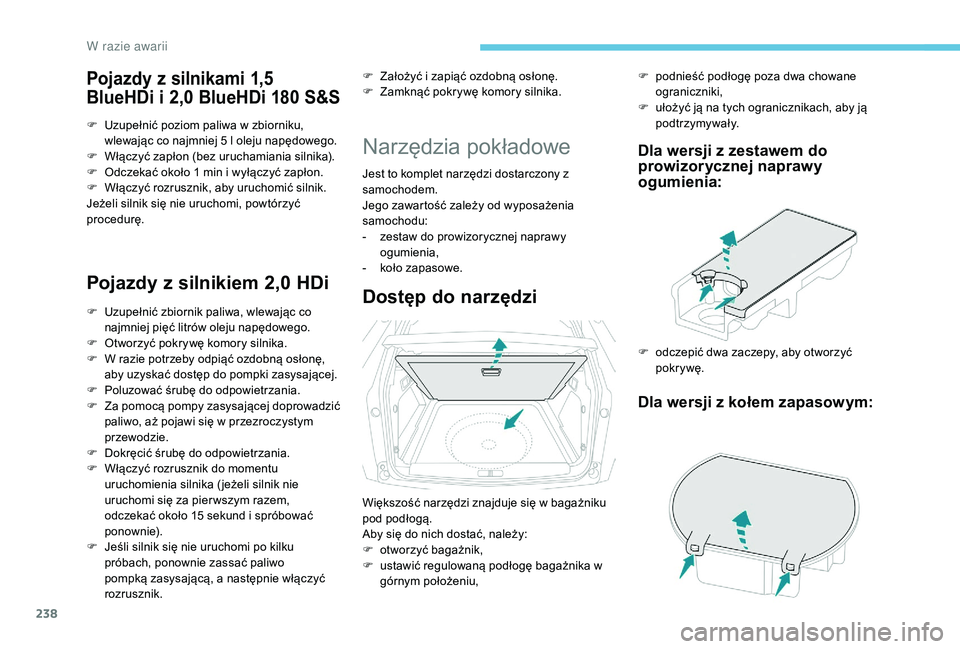

Pojazdy z silnikami 1,5
BlueHDi i 2,0 BlueHDi 180 S&S
F Uzupełnić poziom paliwa w zbiorniku, wlewając co najmniej 5 l oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 1 min i wyłączyć zapłon.
F

W
łączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnik się nie uruchomi, powtórzyć
procedurę.
Pojazdy z silnikiem 2,0 HDi
F Założyć i zapiąć ozdobną osłonę.
F Z amknąć pokrywę komory silnika.
Narzędzia pokładowe
Jest to komplet narzędzi dostarczony z
samochodem.
Jego zawartość zależy od wyposażenia
samochodu:
-

z
estaw do prowizorycznej naprawy
ogumienia,
-

k
oło zapasowe.
Dostęp do narzędzi
F podnieść podłogę poza dwa chowane ograniczniki,
F

u
łożyć ją na tych ogranicznikach, aby ją
podtrzymywały.
Dla wersji z zestawem do
prowizorycznej naprawy
ogumienia:
F odczepić dwa zaczepy, aby otworzyć pokr ywę.
Dla wersji z kołem zapasowym:
F Uzupełnić zbiornik paliwa, wlewając co najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę komory silnika.
F

W r
azie potrzeby odpiąć ozdobną osłonę,
aby uzyskać dostęp do pompki zasysającej.
F

P
oluzować śrubę do odpowietrzania.
F

Z
a pomocą pompy zasysającej doprowadzić
paliwo, aż pojawi się w przezroczystym
przewodzie.
F

D
okręcić śrubę do odpowietrzania.
F

W
łączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pier wszym razem,
odczekać około 15 sekund i spróbować
ponownie).
F

J
eśli silnik się nie uruchomi po kilku
próbach, ponownie zassać paliwo
pompką zasysającą, a następnie włączyć
rozrusznik. Większość narzędzi znajduje się w bagażniku
pod podłogą.
Aby się do nich dostać, należy:
F

o
tworzyć bagażnik,
F

u
stawić regulowaną podłogę bagażnika w
górnym położeniu,
W
